Test et avis sur la carte contrôleur de pilote de moteur pour les touristes Ardu37
.
.
Points Clés
- Nom du module: Module pilote de moteur à double pont en H
- Mode de fonctionnement: Conducteur de pont en H (double)
- Puce principale: Référence L298N
- Emballage: 9 envois en boîte
- Tension logique: 5V
- Tension d’entraînement: 5V-35V
- Courant logique: 0mA-36mA
- Courant d’entraînement: 2A (pont unique MAX)
- Température de stockage: -20 à 135
- Puissance maximale: 25W
- Poids: 30g
- Dimensions extérieures: 43*43*27mm
Attributs de base
- Ce module utilise la puce L298N de ST comme pilote principal, capacité de conduite, faible chaleur, forte capacité anti-interférence.
- Ce module peut utiliser le 78M05 intégré pour prendre le pouvoir en pilotant la section d’alimentation, mais afin d’éviter d’endommager la puce du régulateur, lorsque l’utilisation est supérieure à la tension d’entraînement de 12V, utilisez une alimentation logique externe de 5V.
- Le module utilise des condensateurs de filtre de grande capacité, la diode de vidange peut améliorer la fiabilité.
Remarque:
- Lorsque vous pilotez la tension (entrée 12V sur la carte identifiée comme plage d’entrée réelle acceptable est 7-12V) à 7V-12V, ils peuvent activer l’alimentation logique 5 V embarquée, lors de l’utilisation de l’alimentation 5 V embarquée, l’interface du + 5 V n’entrez pas la tension d’alimentation, mais cela peut entraîner une tension de 5V pour un usage externe. (C’est l’application de routine!)
- Lorsque la tension de conduite supérieure à 12V, inférieure ou égale à 24V (la puce peut prendre en charge jusqu’à 35V, mais conformément à la l’expérience d’une application généralement conservatrice, le L298 prend en charge une tension maximale de 24V), par exemple, pour piloter une tension nominale de moteur 18V. Tout d’abord, vous devez débrancher le bouchon de cavalier intégré de sortie 5V. Ensuite, accès externe au port de sortie 5V 5V Alimentation logique interne L298N. (Ceci est une application non conventionnelle de pilote haute tension!)

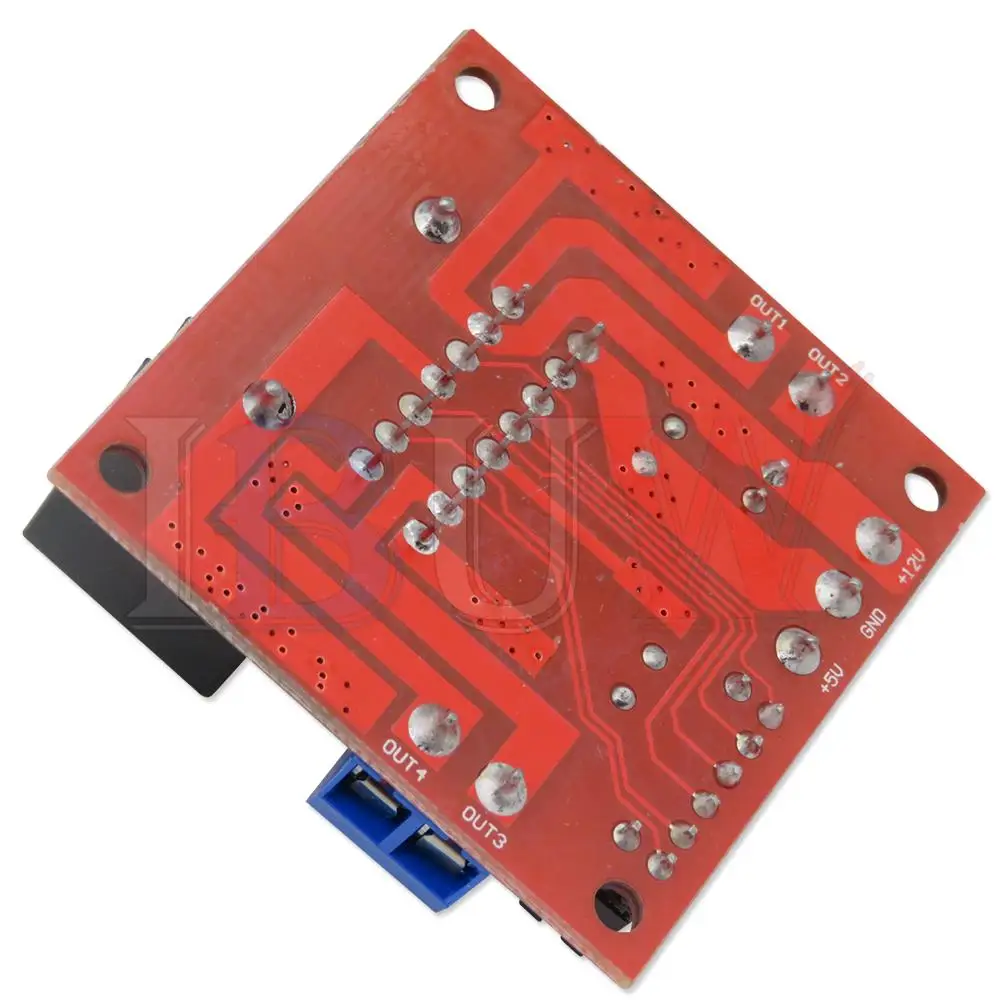

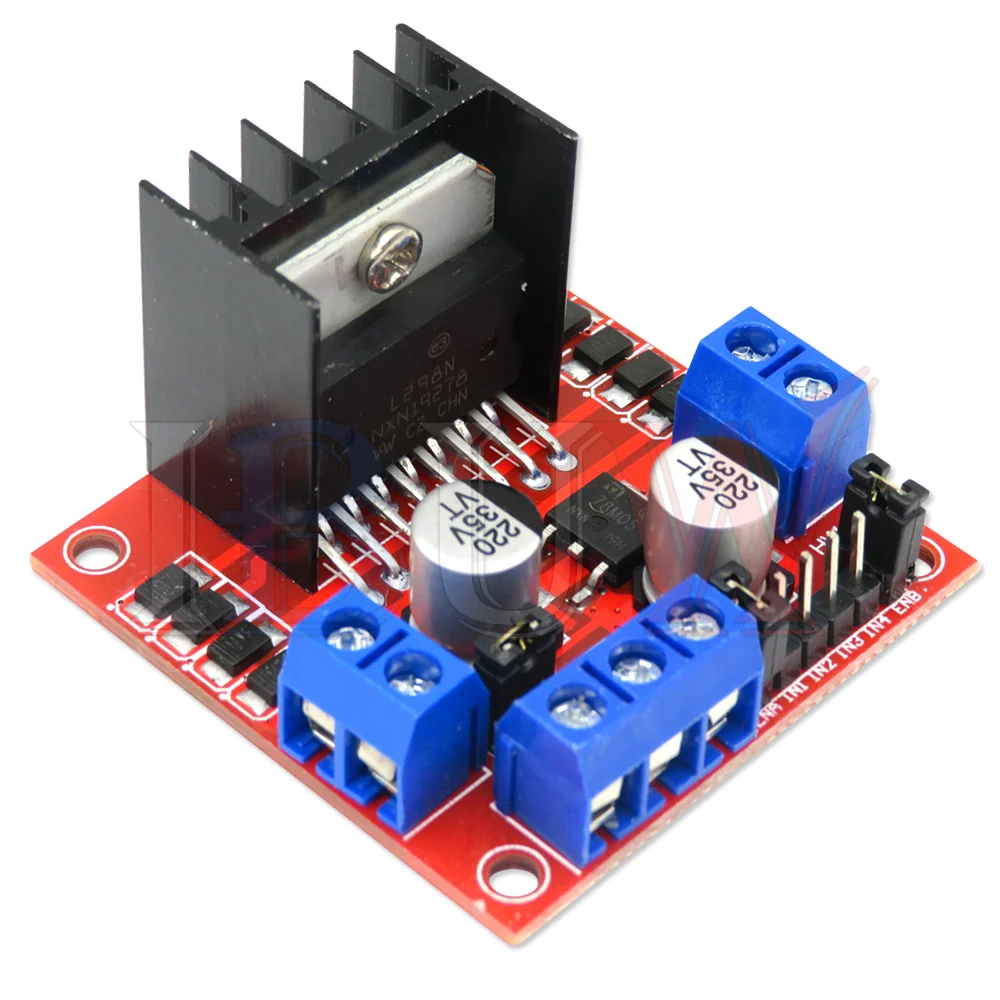

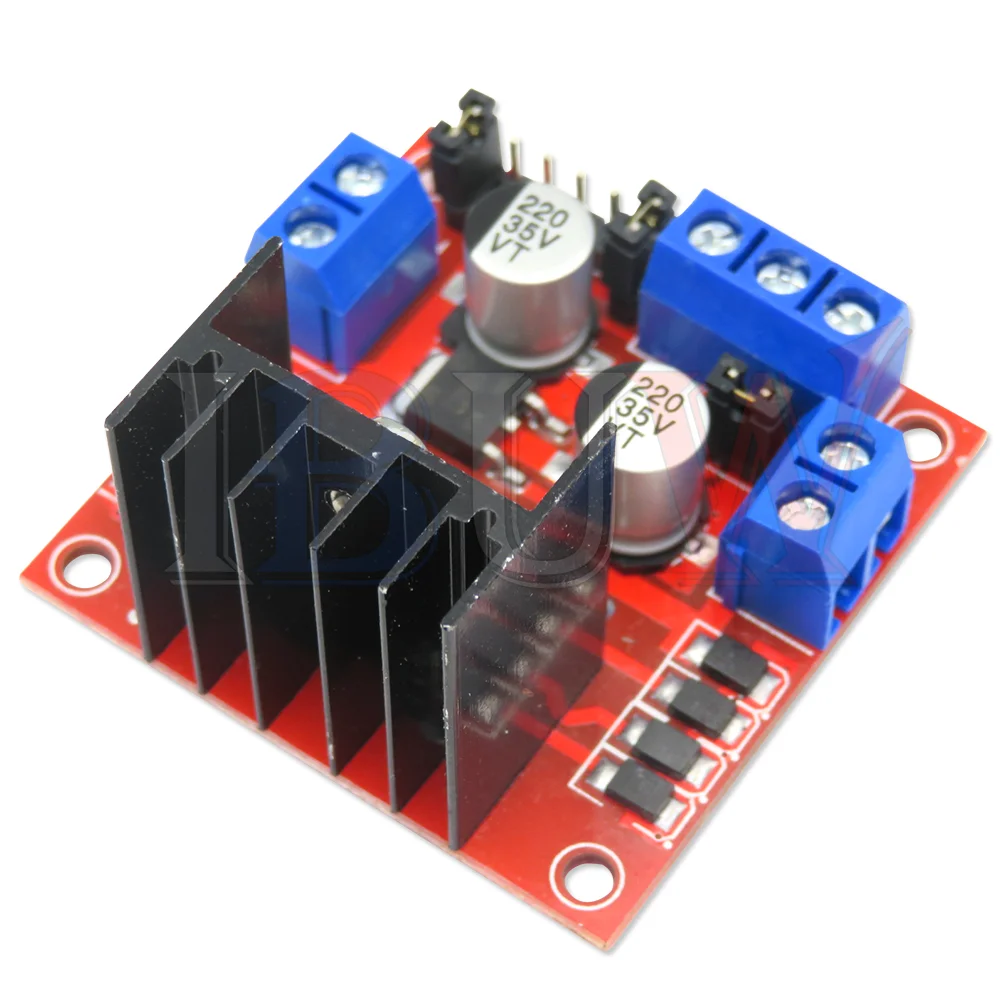

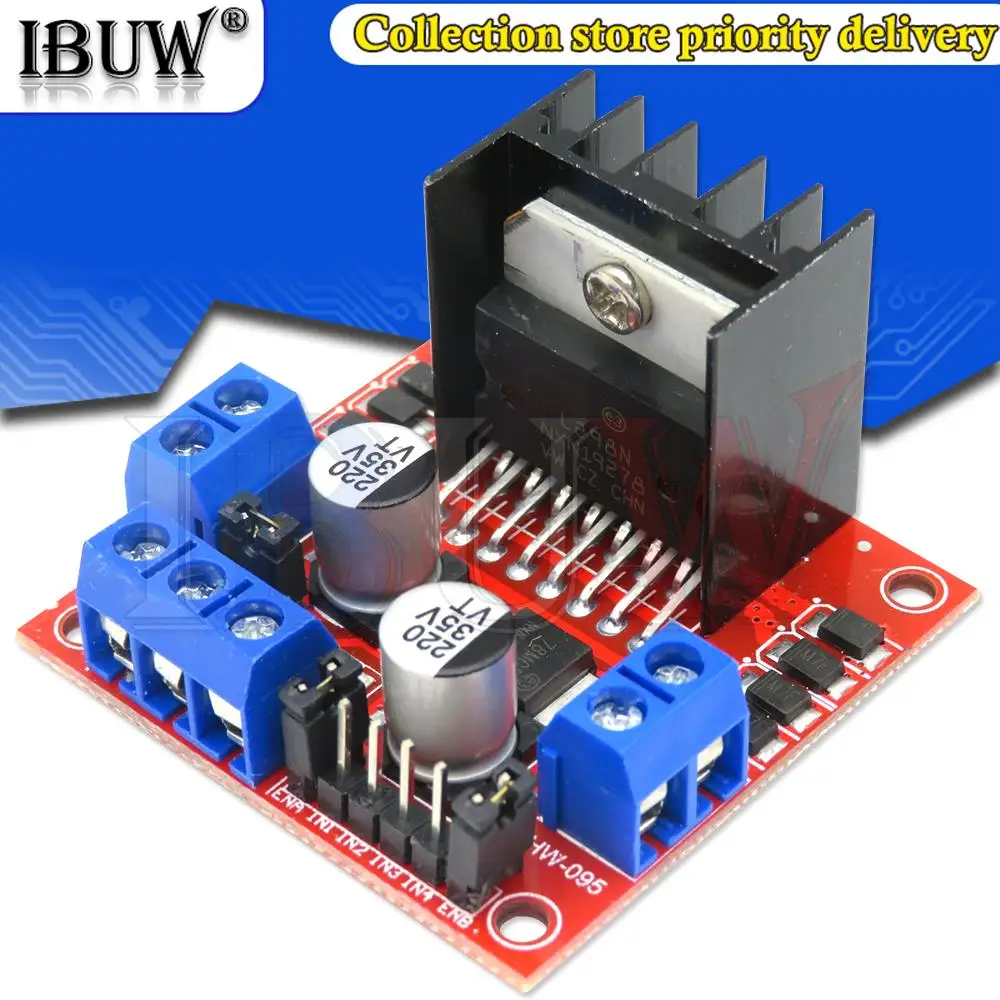

Images
Points Clés
| Attribut | Valeur |
|---|---|
| Nom du module | Module pilote de moteur à double pont en H |
| Mode de fonctionnement | Conducteur de pont en H (double) |
| Puce principale | Référence L298N |
| Emballage | 9 envois en boîte |
| Tension logique | 5V |
| Tension d’entraînement | 5V-35V |
| Courant logique | 0mA-36mA |
| Courant d’entraînement | 2A (pont unique MAX) |
| Température de stockage | -20 à 135 |
| Puissance maximale | 25W |
| Poids | 30g |
| Dimensions extérieures | 43*43*27mm |
FAQ (Foire aux questions)
Quelle est la tension d’entrée maximale acceptée par le module ?
La tension d’entrée maximale acceptée par le module est de 24V.
Est-il possible d’utiliser une alimentation logique externe de 5V lorsque la tension d’entraînement est supérieure à 12V ?
Oui, si la tension d’entraînement est supérieure à 12V, il est recommandé d’utiliser une alimentation logique externe de 5V pour éviter d’endommager la
