| STVC070WT-01
Le STVC070WT-01 est un module LCD TFT intelligent avec PORT UART qui peut être contrôlé par N'IMPORTE QUEL MCU Via un jeu de commandes simple et puissant. Ainsi, il peut être utilisé comme écran TFT coloré et contrôleur tactile dans divers équipements électroniques.
Le STVC070WT-01 comprend un processeur, un pilote TFT, une mémoire flash, un port UART, une alimentation, etc. C’est important qu'il dispose du programme de contrôle de base prêt à l'emploi et d'un logiciel de conception puissant, de sorte qu'il puisse réduire le temps et les coûts de développement pour les ingénieurs. |

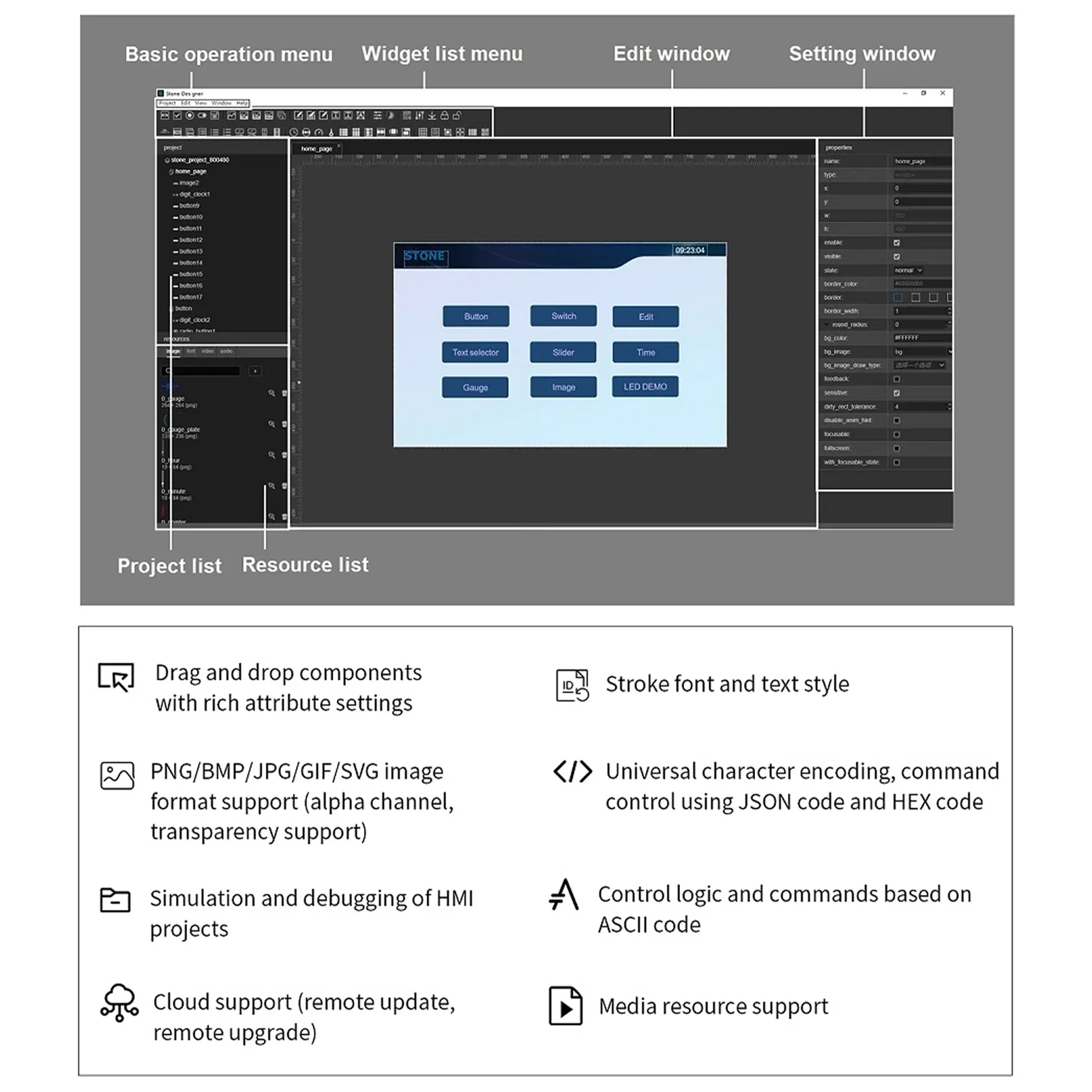

Fonctionnement du logiciel
|

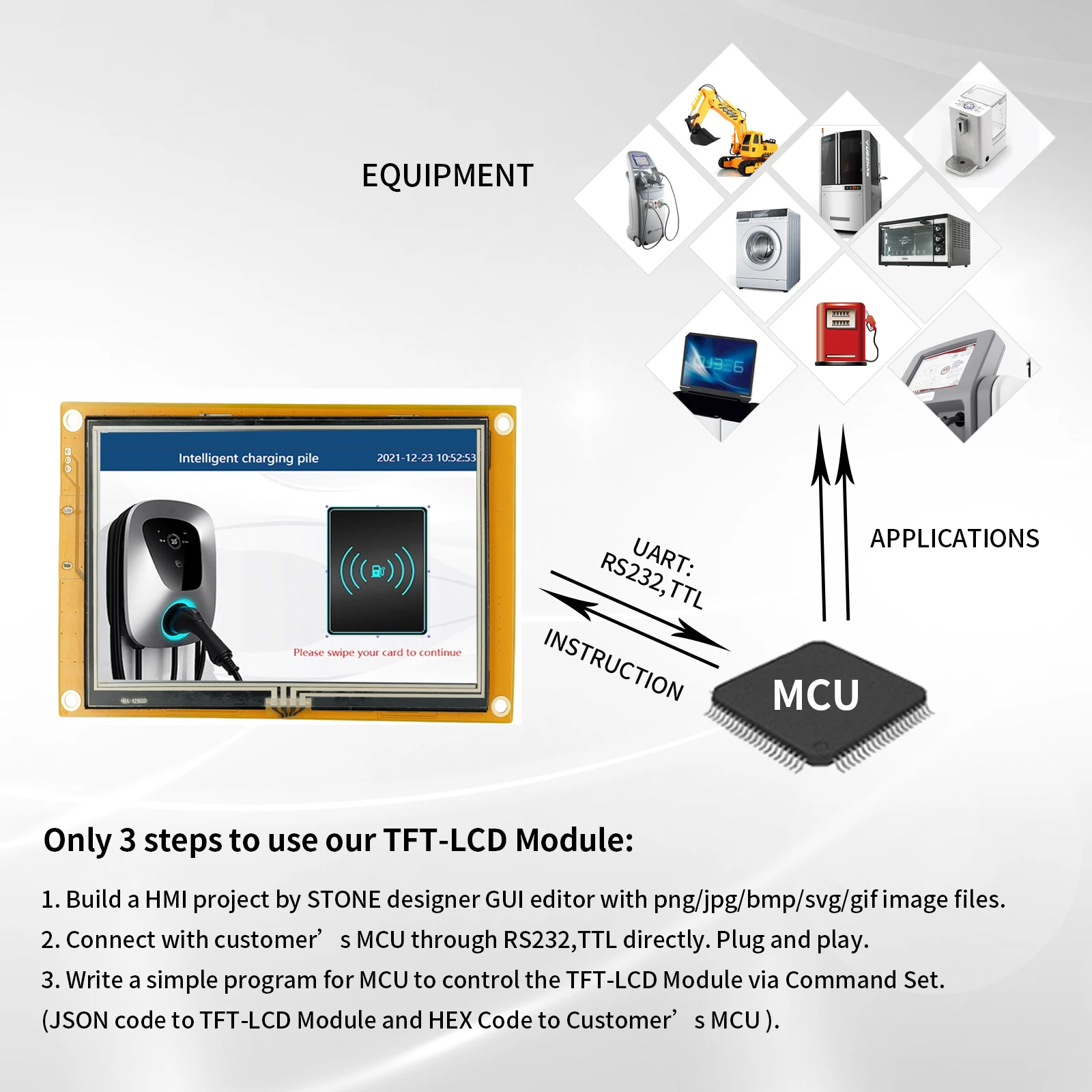

1. Concevez un groupe d'interfaces utilisateur graphiques individuelles ! 2. Connexion par RS232 / RS485 / TTL / niveau directement ! 3. Écrivez le programme de langage C ou C ++ pour TOUT MCU pour contrôler le module TFT-LCD via un ensemble de commandes hexadécimal simple et puissant !
|
Fonction
Paramètres physiques
| Modèle | STVC070WT-01 |
| Taille (Pouces) | 7.0" |
| Résolution | 800 ×RGB× 480 |
| Couleur | 65536 couleurs (16 bits) |
| Zone de visualisation | 154.1 millimètres × 85.9 millimètres |
| Espacement Des pixels | 0.1905 millimètres × 0.0635 millimètres (h × v) |
| Dimension hors-tout | 186.3mm × 105.4/mm × 15.3mm(N)/16.9mm(T) |
| Poids Net | 250 g(N) /325 g(T) |
| Panneau TFT | A + classe panneau industriel |
| Écran tactile | La résistance de fil du niveau 4 d'industrie ou sans écran tactile est facultative. |
Rétro-éclairage Paramètre
| Type de rétroéclairage | LED |
| Luminosité | 350 cd/m2 (la luminosité peut être réglable en 100 niveaux.) |
| Contraste | 500:1 |
| Durée de vie du rétroéclairage | 50,000 heures |
| Angle de visualisation | 70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D) |
| Température de fonctionnement | -20 ° c ~ + 70 ° c |
| Humidité fonctionnante | 55 °C, 85% |
| Température de stockage | -30 ° c ~ + 85 ° c |
| Écran | Numérique |
Paramètre de Performance
| CPU | CortexM4 |
| Contrôleur D'AFFICHAGE À CRISTAUX LIQUIDES | CPLD EPM240 |
| Taux de rafraîchissement | 200 MHz |
| Photo Vitesse de Commutation | 40 ms/image (25 photos/s) |
| Mémoire Flash | Norme 128m, rallonge 1 go |
| Quantité de mémoire pour photo | Selon la capacité de l'image, suggérer un format "JPG" |
| Interface | Interface RS232/ RS485/TTL/USB |
| Photos téléchargement | USB2.0 (12mbps) & U Disque de stockage téléchargement |
| Plage de tension | DC6.0V ~ 35V (valeur typique: 12V) |
| Puissance | 2.6 W |
Rapport d'essai
| MTBF | 4,250,000 H |
| Température de fonctionnement | -20 ° c ~ + 70 ° c |
| L'humidité de l'air | 60 °C, 90 % |
| Continue D'essai de Vibration | 10-55Hz, 1.5mm, 10G |
| L'impact L'accélération D'essai | 6ms, 100G |
| Test ESD | 10KV |
| Rayonnement Tests de Fiabilité | 44W |
Taille principale du Module LCD TFT
| Taille | Résolution |
| 3.5'' | 320*240;320*480 |
| 4.3'' | 480*272 |
| 5'' | 480*272;640*480; 800*480 |
| 5.6'' | 640*480 |
| 5.7'' | 640*480 |
| 7'' | 800*480; 800*600; 1024*600 |
| 8'' | 800*600; 1024*768 |
| 9.7'' | 1024*768 |
| 10.1'' | 1024*600 |
| 10.4'' | 800*600 |
| 12.1'' | 1024*768 |
| 15.1'' | 1024*768 |

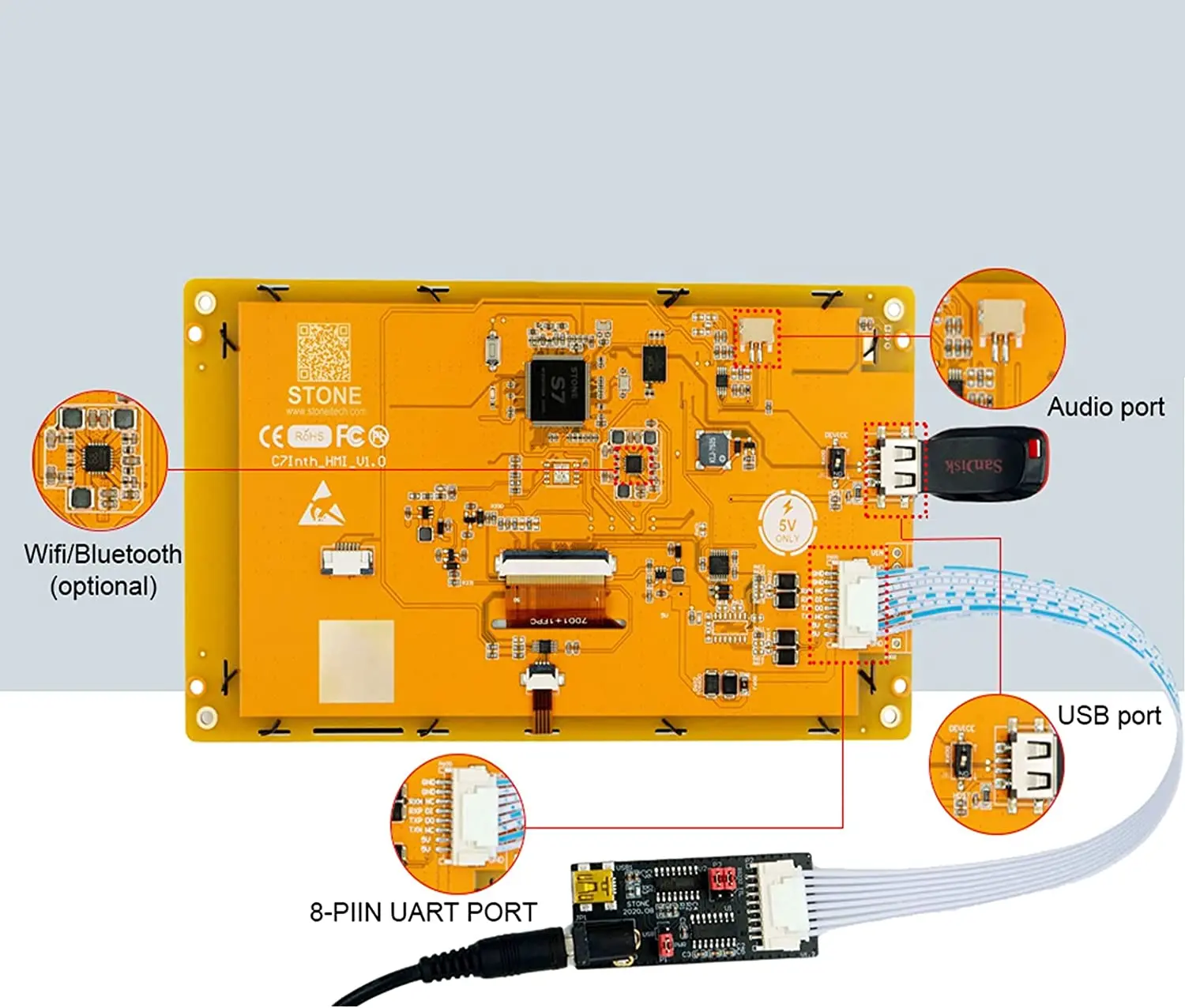

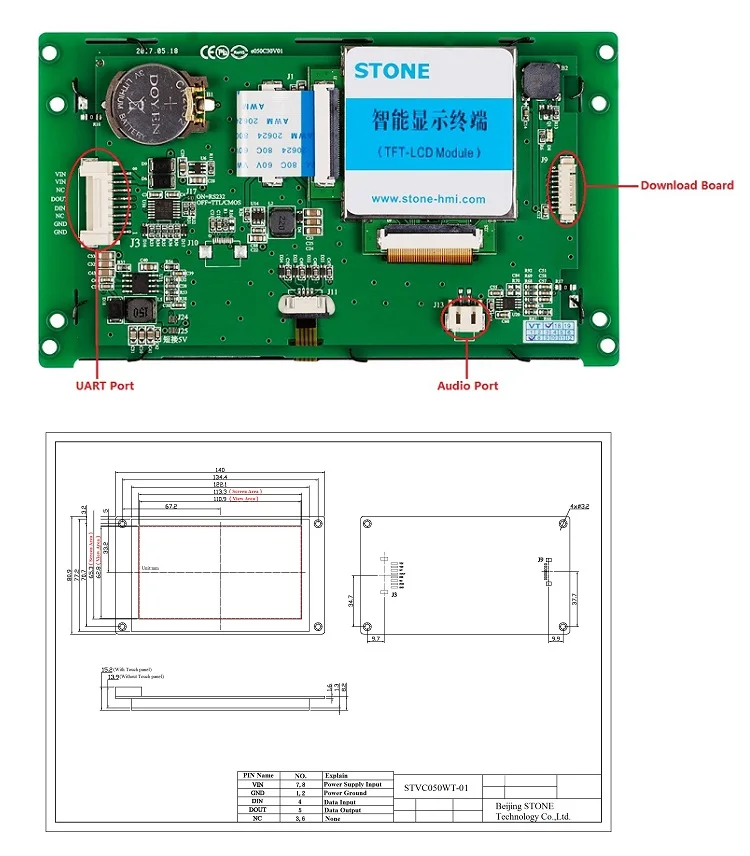

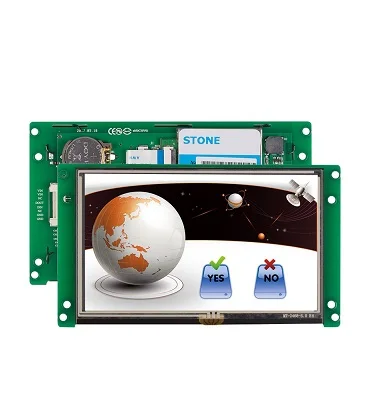

Image du produit

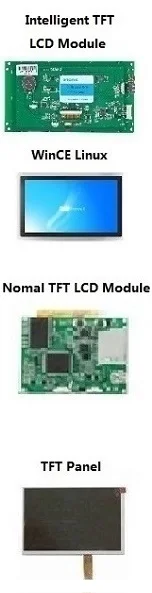

Pourquoi le module LCD STONE TFT est intelligent ?
Article | Matériel | Logiciel | Fonctionnement | Comparaison |
 | Panneau TFT & pilote & mémoire flash & UART / USB & alimentation 5-40V | Logiciel de conception graphique & jeu de commandes hexagonales | Facile à utiliser, utilisez des instructions simples (code Hex) pour contrôler le module TFT par n'importe quel ingénieur junior | 1.Facile, puissant, économiser le temps ! 2.Branchez et jouez. 3. travailler rapidement. 4. classe industrielle. 5. composants de marques bien connues. |
PC | Système d'exploitation | Développer des programmes d'application par un ingénieur logiciel professionnel. | 1. Besoin d'une opération professionnelle. 2. Longue durée de démarrage. 3. Travailler lentement. 4. Coût élevé. | |
Panneau et Pilote | Aucun | Écrivez beaucoup de programmes de contrôle pour le module TFT par un ingénieur professionnel. | 1. Besoin de travail fastidieux et professionnel. 2. Coût beaucoup de temps de développement. 3. Système de travail instable. 4. Composants de mauvaise qualité. | |
Que panneau | Aucun | 1. Développer le matériel et le pilote. 2. Écrire des programmes par un ingénieur professionnel. | 1. Besoin de travail fastidieux et professionnel. 2. Coût encore plus de temps de développement. 3. Système de travail instable. 4. Composants imités bon marché. |
Nos services
1. Période de garantie de 3 ans
Remplacer par un tout nouveau sans condition
2. service personnalisable.
a. Personnalisez le module TFT-LCD en fonction des besoins du client.
b. Développer la fonction de personnalisation.
c. Étendez la mémoire flash à 1 Go ou 2 Go.
d. Attribuez l'interface à RS232, RS485 ou TTL.
1. Votre produit comprend-il un logiciel de programme ?
R : Oui. Le logiciel d'interface utilisateur graphique gratuit est inclus.
2. Comment programmez-vous l’affichage ?
R : Nous n'avons pas besoin d'écrire de code pour l'affichage ni de programmer le pilote. Notre ensemble d'affichage comprend le CPU et la mémoire, vous pouvez directement utiliser le fichier .jpg pour générer une interface graphique et l'utiliser pour envoyer un ensemble de commandes HEX pour communiquer avec votre micro-unité de contrôle.
3. De quel type d'interface cet écran dispose-t-il ?
R : L'ensemble d'affichage utilise le port série UART (RS232 / RS485 / TTL) pour communiquer avec tout type d'unité MCU par des ensembles de commandes HEX.
4. L'affichage peut-il lire des fichiers vidéo / audio ?
R : Oui. L'ensemble d'affichage de base dispose de 128 Mo d'espace mémoire et vous pouvez y stocker n'importe quel fichier vidéo / audio. L'écran peut lire les fichiers directement.
5. Utilisez-vous un écran tactile résistif ou un écran tactile capacitif ?
R : Nous avons un écran tactile résistif, tactile capacitif et non tactile.
6. De quoi d'autre ai-je besoin pour utiliser cet ensemble d’affichage ?
R : Nous fournissons le câble, le convertisseur, le logiciel et le manuel. Vous avez juste besoin d'un PC avec système Windows et d'une alimentation 12V CC pour fonctionner avec l'écran.
7. Je ne sais pas comment concevoir l'interface graphique ou communiquer avec mon appareil. Où puis-je obtenir de l’aide ?
R : Nous vous fournissons un manuel en anglais et un guide de développement spécifiques. Vous pouvez obtenir toutes les connaissances nécessaires au développement. Vous pouvez également consulter notre chaîne YouTube pour la vidéo d'instructions, ou contacter directement nos ventes pour obtenir de l'aide.
8. Comment fais-je si l'écran est cassé ou tombe en panne ?
R : Nous offons une garantie inconditionnelle de 3 ans pour nos écrans série I et série A, une garantie inconditionnelle d'un an pour l'écran série C. Vous pouvez obtenir un remplacement gratuit si votre écran a été endommagé ou a échoué.
