Points Clés
| Caractéristiques | Spécifications |
|---|---|
| Écran tactile de 2.8 pouces | Matériel: PCB |
| Peut déterminer les paramètres complets S11 et S21 | Couleur: noir |
| Exporte des fichiers Touchstone (snp) pour divers logiciels | Fréquence de mesure: 50KHz ~ 300MHz (50KHz ~ 900MHz, activer le micrologiciel étendu) |
| Utilise l’extension harmonique impair de si5351 pour des mesures jusqu’à 900MHz | Sortie RF: -13dbm (maximum -9dbm) |
| Bouclier métallique pour réduire les interférences | Précision de fréquence: <0.5ppm |
| Plages de fréquences offrant une bonne dynamique | Plages de mesure: 70dB (50KHz-300MHz), 50dB (300M-600MHz), 40dB (600M-900MHz) |
| Petit, portable et facile à utiliser | Port SWR: <1.1 |
Description

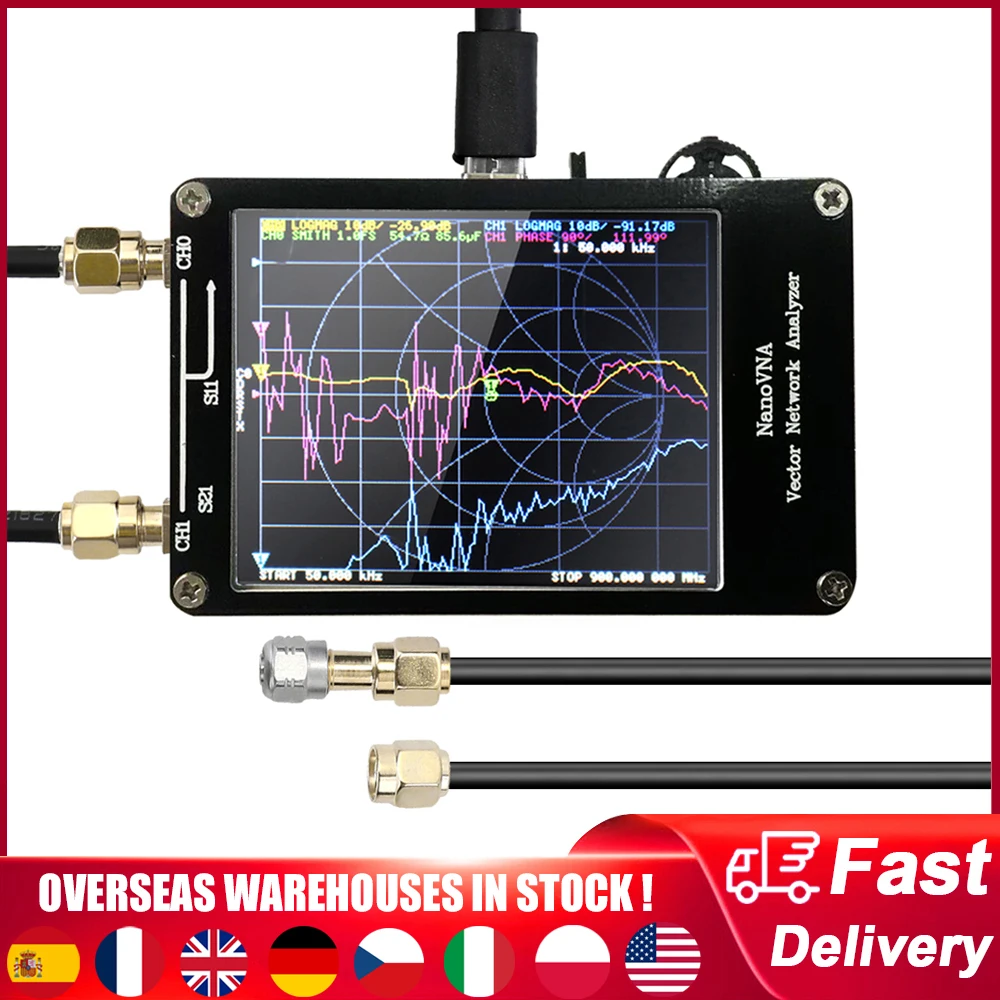

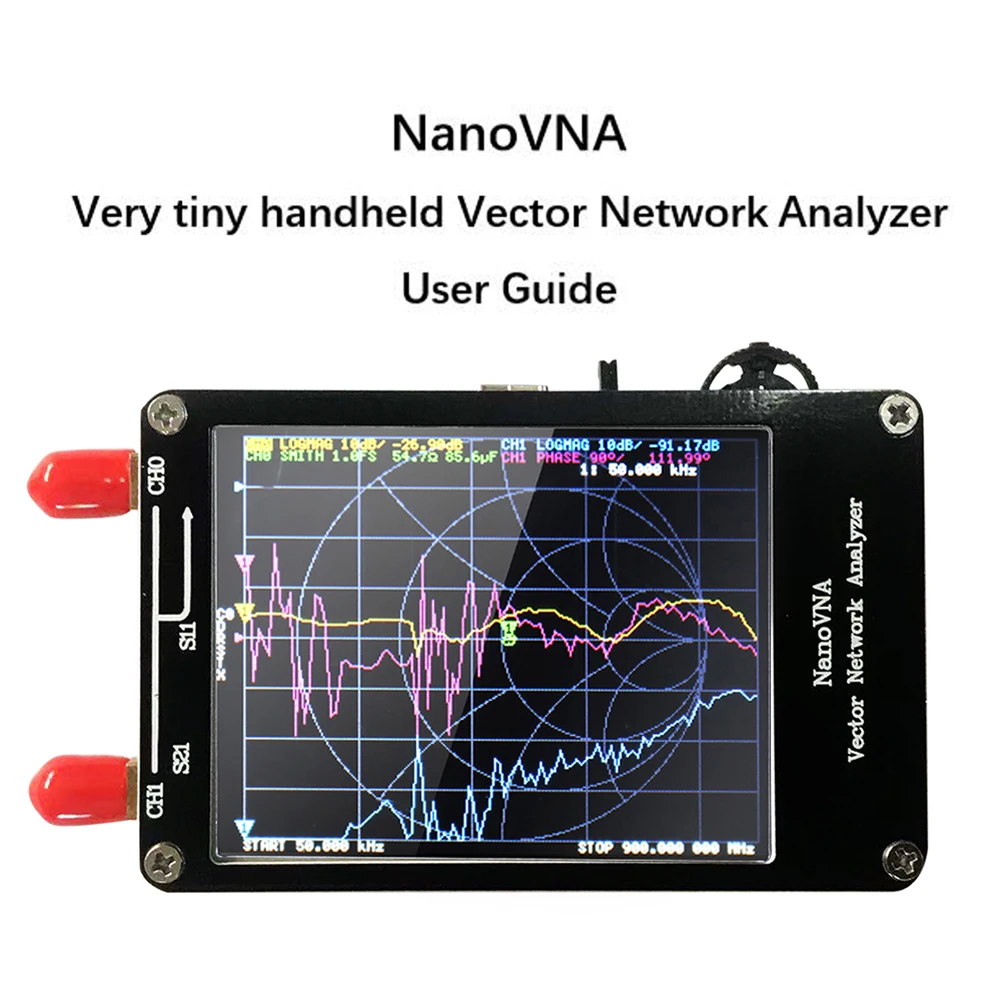

Ceci est un produit de bricolage avec fonction de mesure de réseau vectoriel. Il comprend un écran tactile de 2.8 pouces, la mesure TX/RX, peut déterminer les paramètres complets S11 et S21, si vous devez obtenir S12 et S22, vous devez remplacer manuellement le câblage du port transrécepteur.
Caractéristiques
- Le logiciel de contrôle du PC peut exporter des fichiers Touchstone (snp), qui peuvent être utilisés pour divers logiciels de conception et de simulation radio.

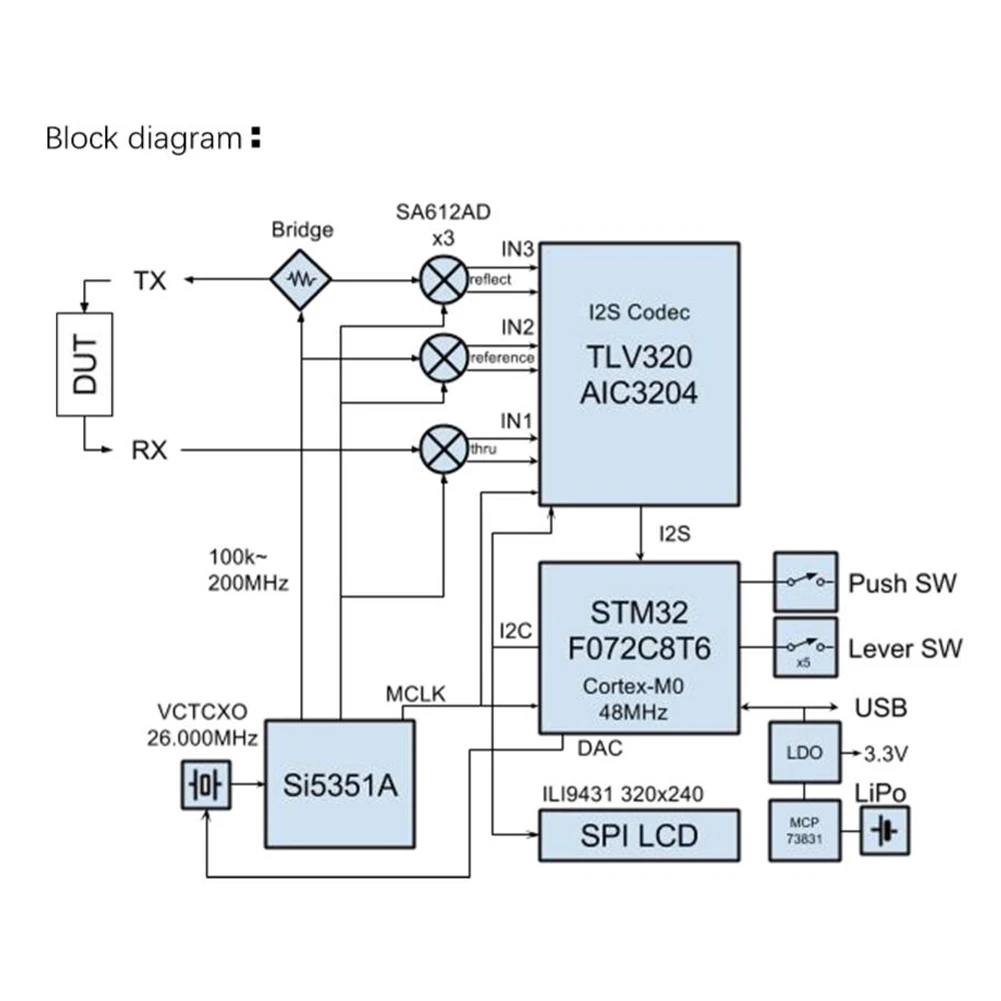

- L’algorithme de fréquence amélioré peut utiliser l’extension harmonique impair de si5351 pour prendre en charge la fréquence de mesure jusqu’à 900MHz.
- Le bouclier métallique est conçu pour réduire les interférences externes et améliorer la précision de la mesure.
- Les plages de fréquences 50k-300MHz de la sortie directe si5351 offrent une meilleure dynamique que 70dB.
- La bande 300M-600MHz étendue fournit mieux que 50dB de dynamique, et la bande 600M-900M est meilleure que 40dB de dynamique.
- Petit et portable, facile à utiliser, ce projet vise à fournir un gadget RF mais un instrument utile pour les passionnés.
Spécifications
- Matériel: PCB
- Couleur: noir
- Fréquence de mesure: 50KHz ~ 300MHz (50KHz ~ 900MHz, activer le micrologiciel étendu) (les produits seront mis à jour avec le dernier micrologiciel avant l’expédition, la fréquence de mesure réelle est de 50KHz ~ 900MHz)
- Sortie RF: -13dbm (maximum -9dbm)
- Précision de fréquence: <0.5ppm
- Plages de mesure: 70dB (50KHz-300MHz), (50dB (300M-600MHz), 40dB (600M-900MHz) permettent un micrologiciel étendu)
- Port SWR: <1.1

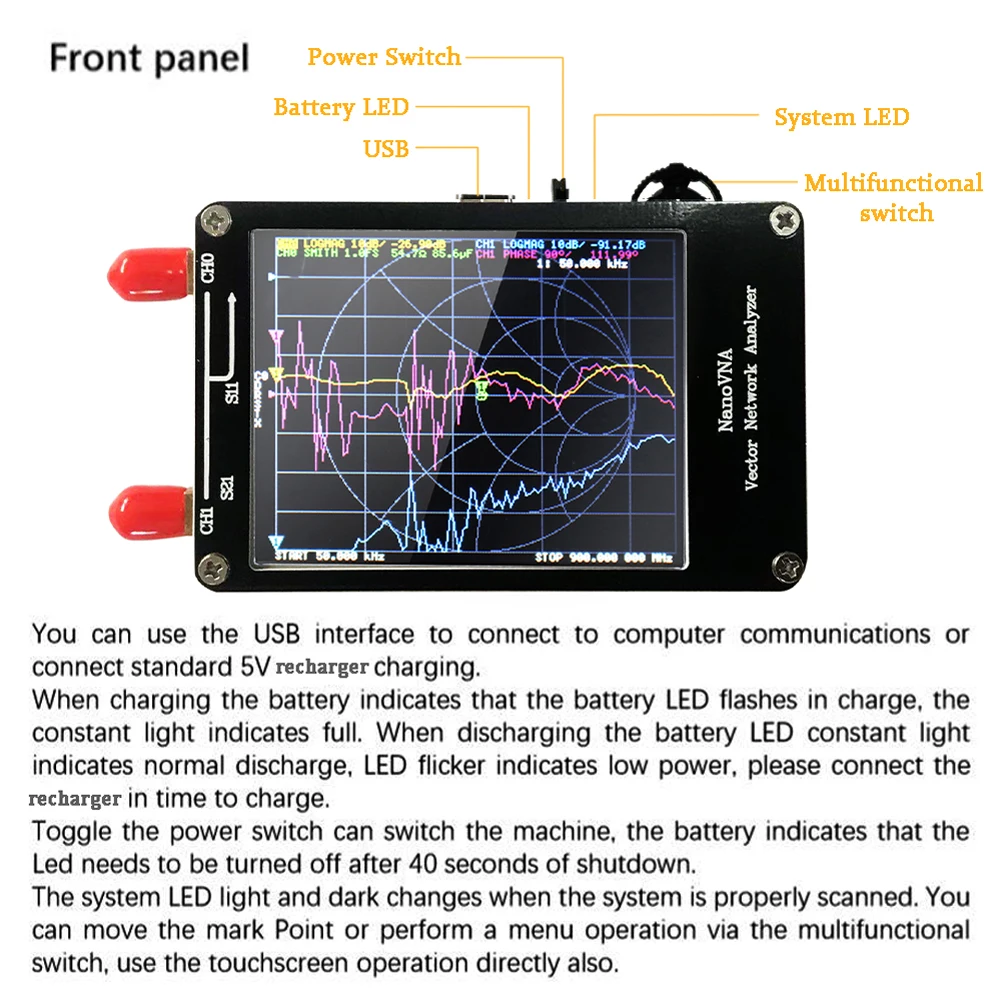

- Écran: 2.8 pouces TFT (320*240)
- Interface d’usb: type-c d’usb
- Mode de Communication: CDC (série)
- Puissance: USB 5V 120mA, courant de recharge maximal 0.8A
- Batterie: 1 * batterie au lithium, 600mAh (incluse)
- Nombre de points d’étalonnage: 101 (fixe)
- Nombre de points de numérisation: 101 (fixe)
- Suivi de l’affichage: 4, marquage: 4, réglage de sauvegarde: 5
- Taille de carte PCB: 85.5*54*11mm / 3.4*2.1 * 0.4in (sans connecteurs et commutateurs)
- Taille de paquet: 120*78*40mm / 4.7*3.1 * 1.6in
- Poids du paquet: 160g / 5.6 once
Que pensent les clients du produit ?
Aucun avis client n’est disponible pour le moment.
Avis personnel
Le NanoVNA est un excellent outil pour les passionnés d’électronique. Son écran tactile de 2.8 pouces et ses fonctionnalités avancées en font un choix idéal pour les mesures RF. Sa petite taille le rend également très portable, ce qui est pratique pour les projets sur le terrain.
Les plages de fréquences et les niveaux de dynamique offerts par le NanoVNA garantissent des mesures précises et fiables. De plus, l’exportation des fichiers Touchstone facilite l’utilisation avec d’autres logiciels de conception et de simulation radio.
Cependant, il est important de noter que le câblage du port transrécepteur doit être remplacé manuellement pour obtenir les paramètres S12 et S22, ce qui peut être un inconvénient pour certains utilisateurs.
Dans l’ensemble, le NanoVNA est un choix solide pour ceux qui ont besoin d’un analyseur de réseau vectoriel dans la gamme de fréquences de 50KHz à 900MHz. Il offre des fonctionnalités avancées, une bonne précision et une utilisation facile.
FAQ
Est-ce que le NanoVNA prend en charge les fréquences au-dessus de 900MHz ?
Non, le NanoVNA ne prend pas en charge les fréquences au-dessus de 900MHz.
Est-ce que le NanoVNA est livré avec une batterie ?
Oui, le NanoVNA est livré avec une batterie au lithium de 600mAh.
Est-ce que le NanoVNA est compatible avec les logiciels de simulation radio ?
Oui, le logiciel de contrôle du PC du NanoVNA peut exporter des fichiers Touchstone (snp) qui peuvent être utilisés avec divers logiciels de conception et de simulation radio.
