Points Clés
- Type de module: alimentation électrique de montée et de chute de tension
- Tension d’entrée: DC 1.3-5.5V (démarrage 1.8V)
- Courant de sortie: 3.3V @ 1.2A / 4.2V @ 1A / 5V @ 1A (Entrée 3.7V)
- Tension de sortie: DC 3.3/4.2/5V
- Fréquence de commutation: ≥ 1.4MHZ
- Mode de fonctionnement: mode Normal/économie d’énergie

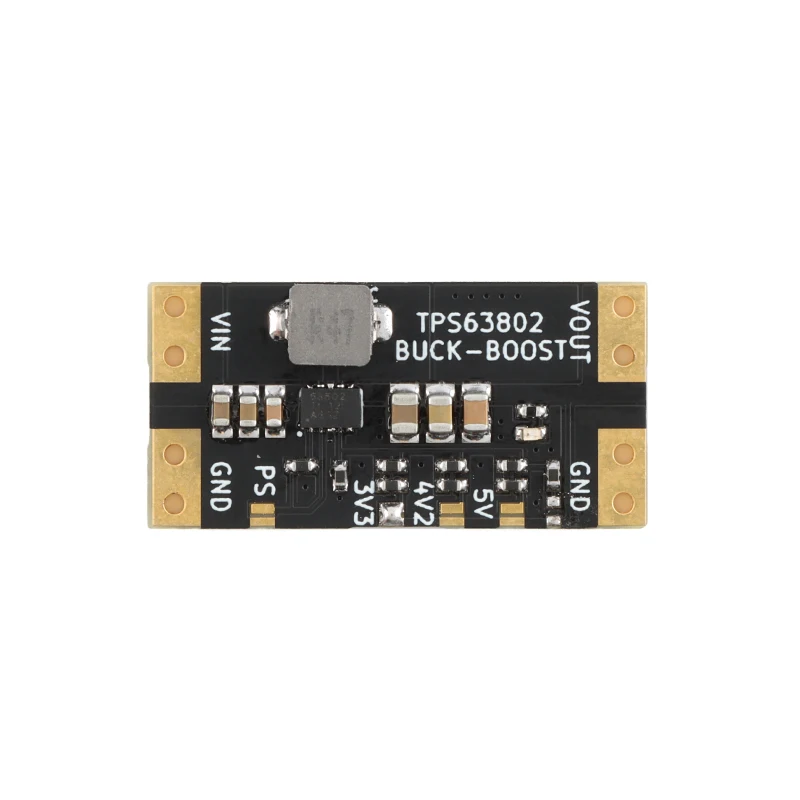

- Méthode de réglage: sélection du patin Jumper, 3.3/4.2/5V
- Interface du module: tampon de soudure de grande surface (peut également être connecté à 2 aiguilles de 5.4mm)
Description du produit

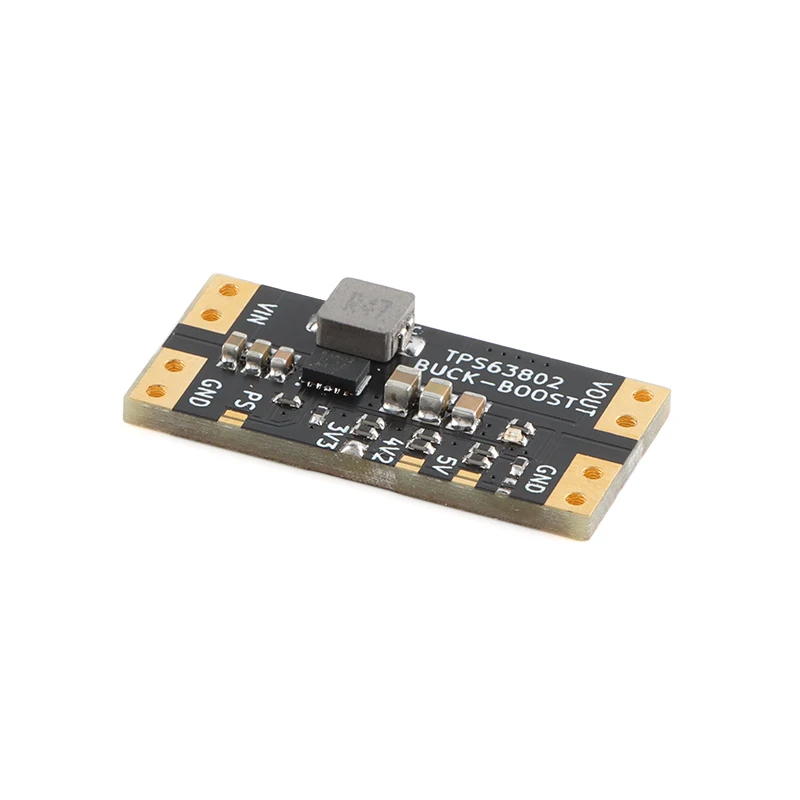

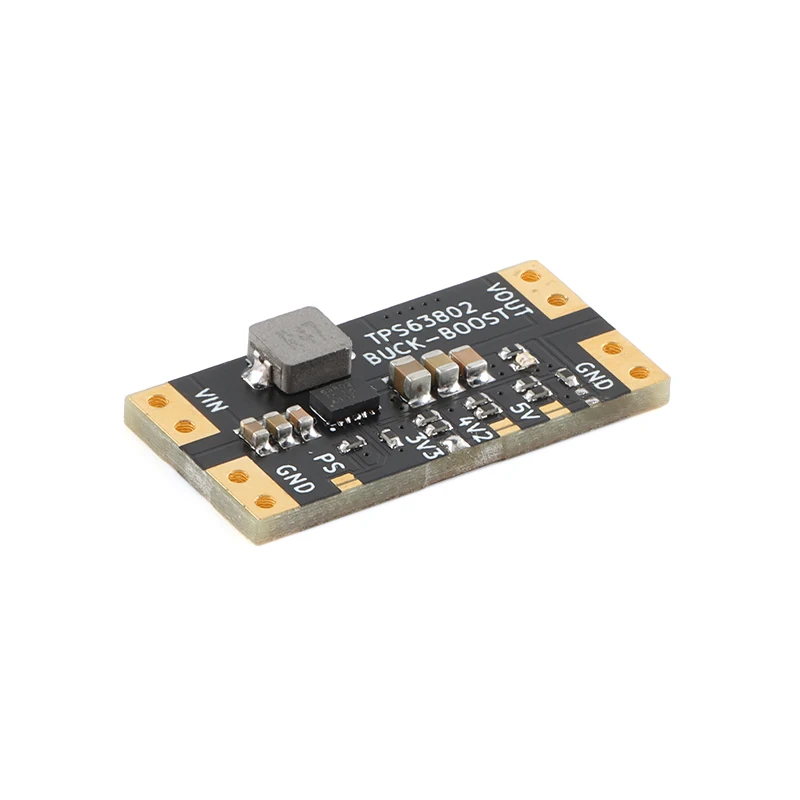

Ce module adopte le schéma de régulation de tension de la puce spéciale TPS63802 de TI, avec une faible ondulation de sortie et des performances stables. La fréquence de commutation est supérieure à 1.4MHZ et le courant de sortie est principalement supérieur à 800ma.
Il fournit plusieurs versions de sortie de 3.3V, 4.2V et 5V, qui sont très appropriées pour diverses situations où les microcontrôleurs 3.3V et 5V utilisent des piles au lithium et USB pour l’alimentation.
Même, le module réserve deux modes au choix pour les utilisateurs: mode de travail conventionnel et mode d’économie d’énergie.
Le module est une structure typique de tension de haut en bas, avec une gamme de tension d’entrée de 1.3-5.5V (supérieure à 1.8V pour le démarrage) et un courant de sortie de plus de 1A, répondre aux besoins d’alimentation de divers modèles tels que le microcontrôleur STM32, ESP32, 51, Etc.
La carte est équipée de voyants de sortie LED rouges et prend en charge le mode d’économie d’énergie pour augmenter la durée de vie de la batterie des dispositifs d’entrée tels que les batteries.
Introduction des paramètres
- Type de module: alimentation électrique de montée et de chute de tension
- Tension d’entrée: DC 1.3-5.5V (démarrage 1.8V)
- Courant de sortie: 3.3V @ 1.2A / 4.2V @ 1A / 5V @ 1A (Entrée 3.7V)
- Tension de sortie: DC 3.3/4.2/5V
- Fréquence de commutation: ≥ 1.4MHz
- Mode de fonctionnement: mode Normal/économie d’énergie
- Méthode de réglage: sélection du patin Jumper, 3.3/4.2/5V
- Interface du module: tampon de soudure de grande surface (peut également être connecté à 2 aiguilles de 5.4mm)
Que pensent les clients du produit
Aucun avis client disponible pour le moment.
Avis de l’expert
La batterie au lithium XL63802 est un excellent produit pour alimentation électrique de montée et de chute de tension. Il offre des performances stables avec une faible ondulation de sortie. Avec des versions de sortie de 3.3V, 4.2V et 5V, il convient à une variété de situations où les microcontrôleurs utilisent des piles au lithium et USB pour l’alimentation.
Le module propose deux modes de fonctionnement, normal et économie d’énergie, ce qui permet une utilisation flexible selon les besoins. Il peut fournir une tension de sortie allant jusqu’à 5V et un courant de sortie supérieur à 1A, ce qui le rend compatible avec de nombreux modèles de microcontrôleurs.
De plus, le module est équipé de voyants de sortie LED rouges pour indiquer son statut. Il prend également en charge le mode d’économie d’énergie, ce qui prolonge la durée de vie de la batterie des dispositifs d’entrée.
En résumé, la batterie au lithium XL63802 est un excellent choix pour les projets nécessitant une alimentation électrique de montée et de chute de tension. Il offre des performances fiables et une compatibilité avec différents modèles de microcontrôleurs.
FAQ
1. Quelle est la gamme de tension d’entrée du module?
Le module accepte une tension d’entrée de 1.3V à 5.5V, avec un démarrage à partir de 1.8V.
2. Quel est le courant de sortie maximal du module?
Le module peut fournir un courant de sortie supérieur à 1A pour les tensions de sortie de 3.3V, 4.2V et 5V.
3. Quelle est la fréquence de commutation du module?
La fréquence de commutation du module est supérieure à 1.4MHz, assurant une conversion efficace de la tension.
