Points Clés
- Module ultrasonique HC-SR04 pour la mesure de distance
- Tension de fonctionnement: 5V (DC)
- Courant statique inférieur à 2mA
- Signal de sortie: signal de fréquence électrique, haut niveau 5V, bas niveau 0V
- Angle du capteur inférieur à 15 degrés
- Distance de détection: 2cm-450cm
- Haute précision: jusqu’à 0.3cm
- Signal de déclenchement d’entrée: impulsion TTL 10us
- Signal d’écho: signal TTL PWL de sortie
Mode de connexion
- VCC
- Trig (T)
- Echo (R)
- GND
Méthode d’utilisation
Le module est alimenté avec 5V, la sortie sera de 5V lorsqu’il y a un obstacle dans la plage de détection, ou 0V sinon. La broche de sortie de ce module est utilisée comme sortie de commutation lorsque le module est en mode antivol, et est sans effet lorsqu’il est éteint.
Remarque: le module doit être inséré dans le circuit avant l’alimentation pour éviter toute erreur de fonctionnement; sinon, réinitialisez-le.
Principe de fonctionnement du module
- Adoptez le déclencheur IO en fournissant une séquence d’au moins 10us de signal de haut niveau.
- Le module envoie automatiquement huit ondes carrées de 40kHz et détecte automatiquement si vous recevez le signal d’impulsion de retour.
- S’il y a des signaux renvoyés, la sortie est un niveau haut et la durée du niveau haut correspond au temps que met l’ultrason à être émis et reçu. Distance de test = (temps du niveau haut * vitesse du son (340 m/s) / 2).

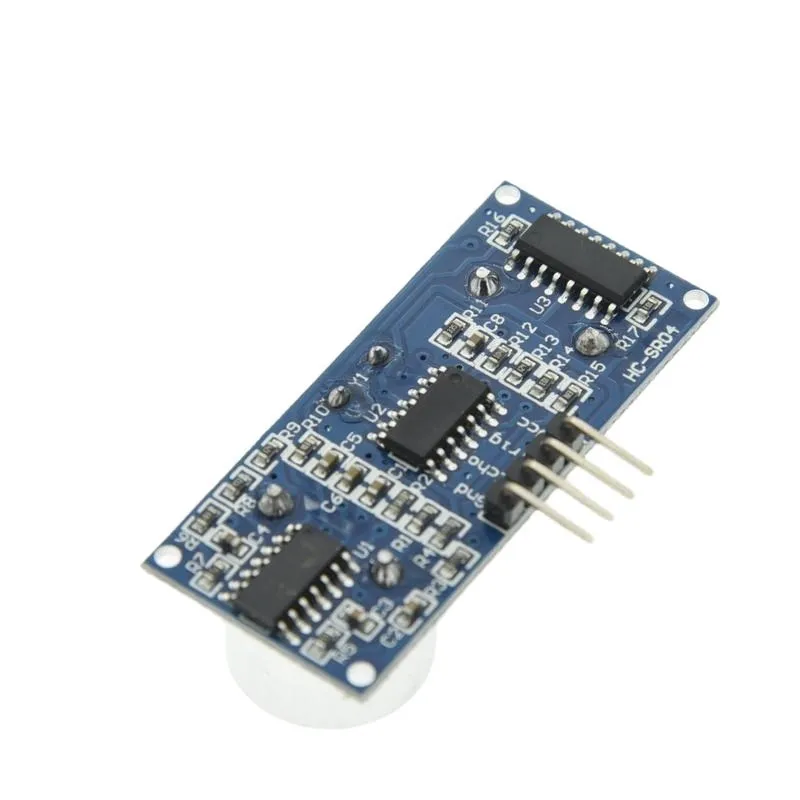

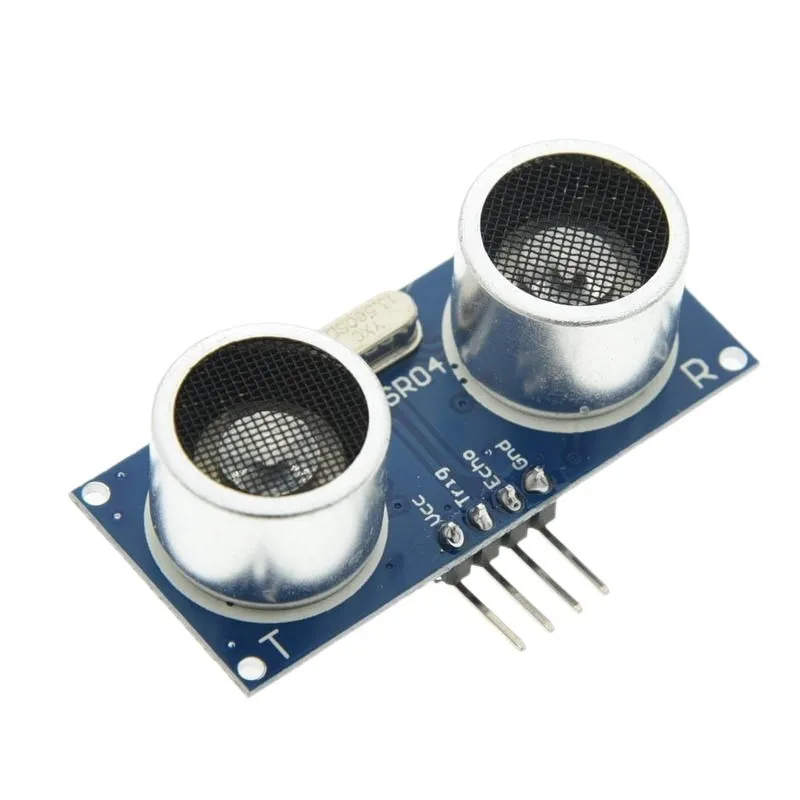

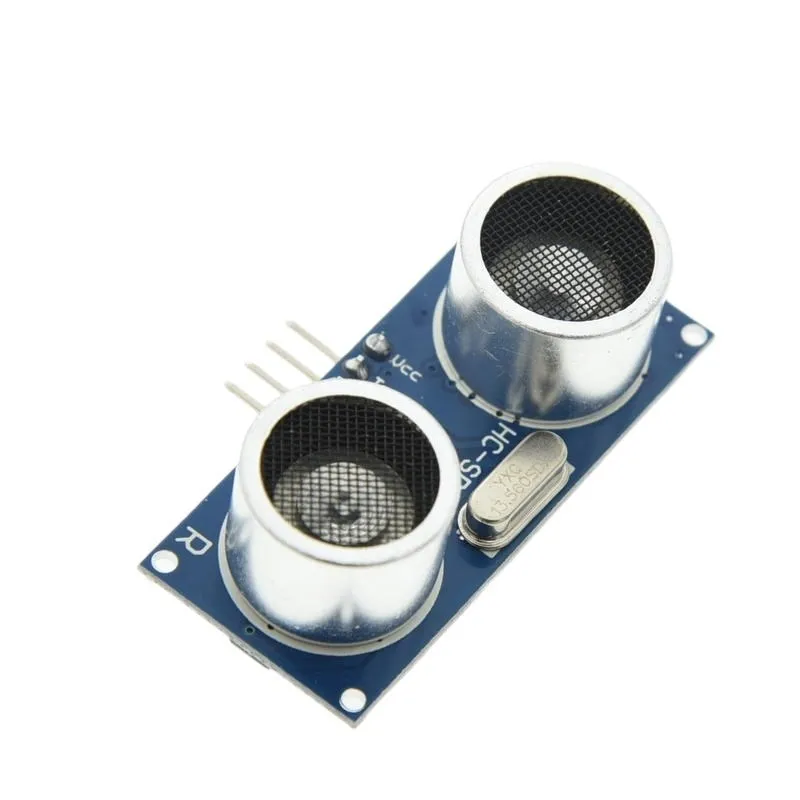

Images du produit
Que pensent les clients du produit
Aucun avis n’est disponible pour le moment.
Avis personnel
Le module ultrasonique HC-SR04 est un excellent capteur de mesure de distance. Il offre une grande précision jusqu’à 0,3 cm et une large plage de détection de 2 cm à 450 cm. Sa tension de fonctionnement de 5V (DC) le rend facile à intégrer dans des projets électroniques. De plus, sa connexion simple à l’aide de 4 broches facilite son utilisation.
Les avantages de ce produit sont sa précision, sa facilité d’utilisation et sa large plage de détection. Cependant, il convient de noter qu’il ne doit pas être connecté à une alimentation électrique, car cela peut affecter son fonctionnement.
FAQ
1. Quelle est la tension de fonctionnement de ce module?
La tension de fonctionnement de ce module est de 5V (DC).
2. Quelle est la distance de détection maximale?
La distance de détection maximale de ce module est de 450 cm.
3. Quelle est la précision de ce capteur?
La précision de ce capteur est jusqu’à 0,3 cm.
