Test et avis sur le Capteur de débit Hall en acier inoxydable
Description du produit

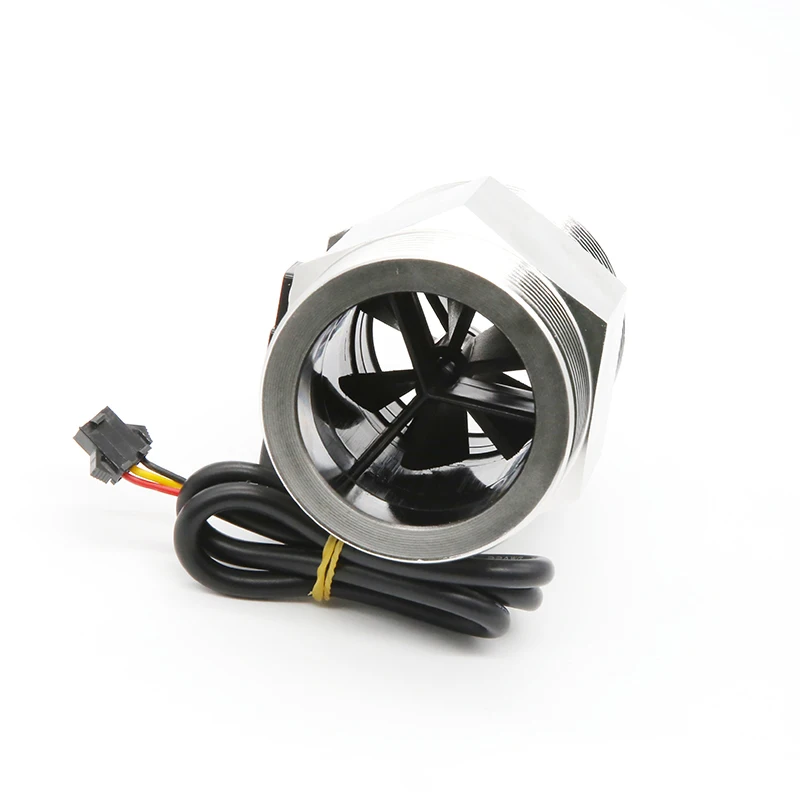

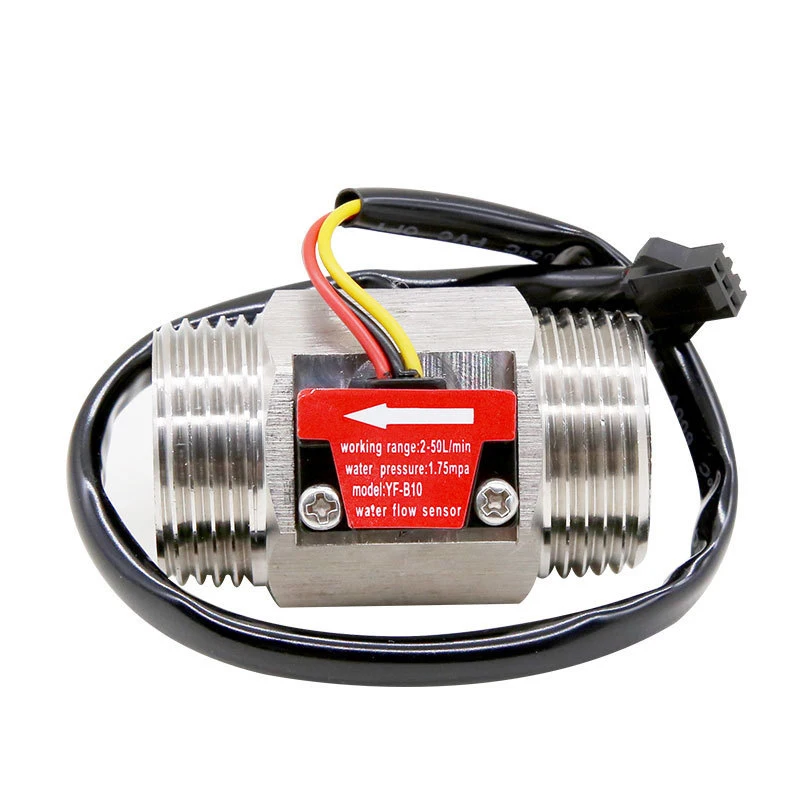

Le capteur de débit d’eau est principalement composé d’un corps de vanne en laiton, d’un ensemble rotor de débit d’eau et d’un capteur à effet Hall. Il est installé à l’extrémité d’entrée d’eau du chauffe-eau pour détecter le débit d’eau. Lorsque l’eau traverse l’ensemble de rotor d’écoulement d’eau, le rotor magnétique tourne et la vitesse change avec le débit. Le capteur Hall émet le signal d’impulsion correspondant et le renvoie au contrôleur. L’appareil juge la taille du débit d’eau et le régule.
Spécifications
- Filetage extérieur: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″
- Température: -25 ~ +80
- Permettre la pression: pression 1.75Mpa
- Plage d’humidité de fonctionnement: 35% ~ 90% RH (pas de gel)
- Capacité de charge: 10 mA (DC5V)
- Plage de tension de travail: DC5 ~ 18V
- Courant de fonctionnement maximal: 15 mA (DC 5V)
- La tension de fonctionnement nominale la plus basse: DC 4.5 5V-24V
- Plages de débit: 1/2″ 0.5-25L/min, 3/4″ 1-30L/min, 1″ 2-50L/min, 1-1/2″ 5-150L/min, 2″ 10-200L/min
Caractéristiques d’impulsion d’écoulement
- 1/2″: 1177 impulsions par litre d’eau
- 3/4″: 897 impulsions par litre d’eau
- 1″: 595 impulsions par litre d’eau
- 1-1/4″: 108 impulsions par litre d’eau
- 1-1/2″: 27 impulsions par litre d’eau
- 2″: 12 impulsions par litre d’eau
- Erreur ± 5%
Câblage
- Red IN est connecté au pôle positif
- Ligne de sortie du signal OUT jaune
- GND noir se connecte au pôle négatif
Précautions
- Les impacts graves et l’érosion chimique sont strictement interdits
- Lancer ou collision est strictement interdit
- Installation verticale, l’inclinaison ne dépasse pas 5 degrés
- La température du milieu ne doit pas dépasser 120 ℃
Points clés
| Caractéristique | Valeur |
|---|---|
| Filetage extérieur | 1/2″, 3/4″, 1″, 1-1/
