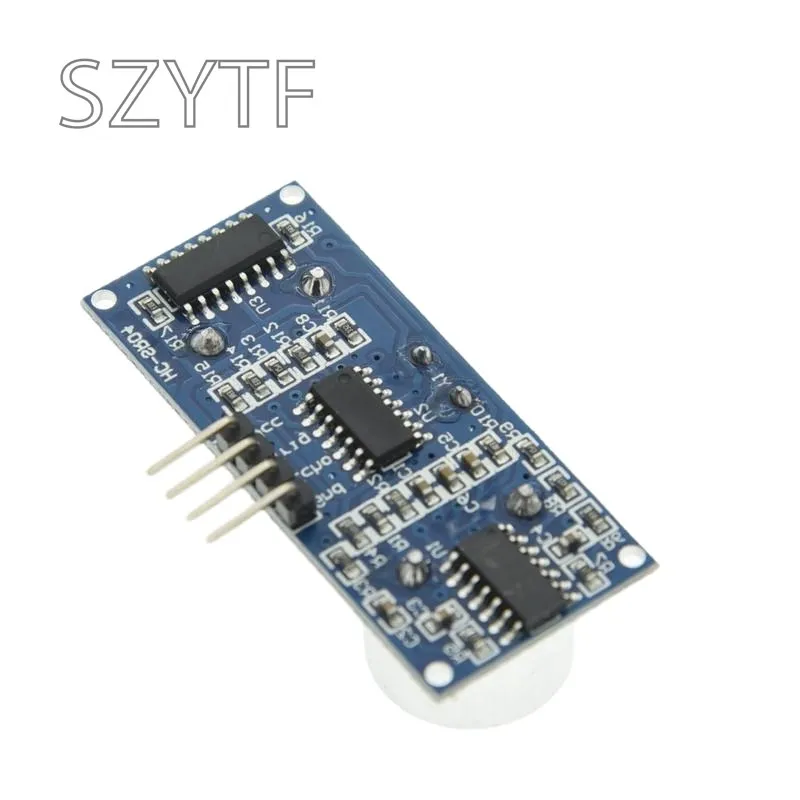

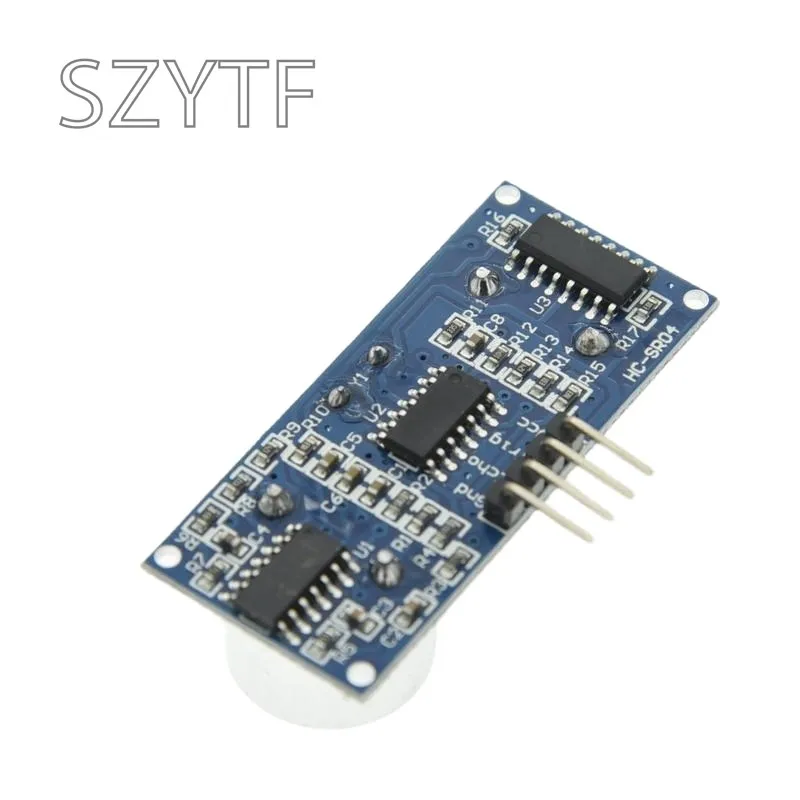

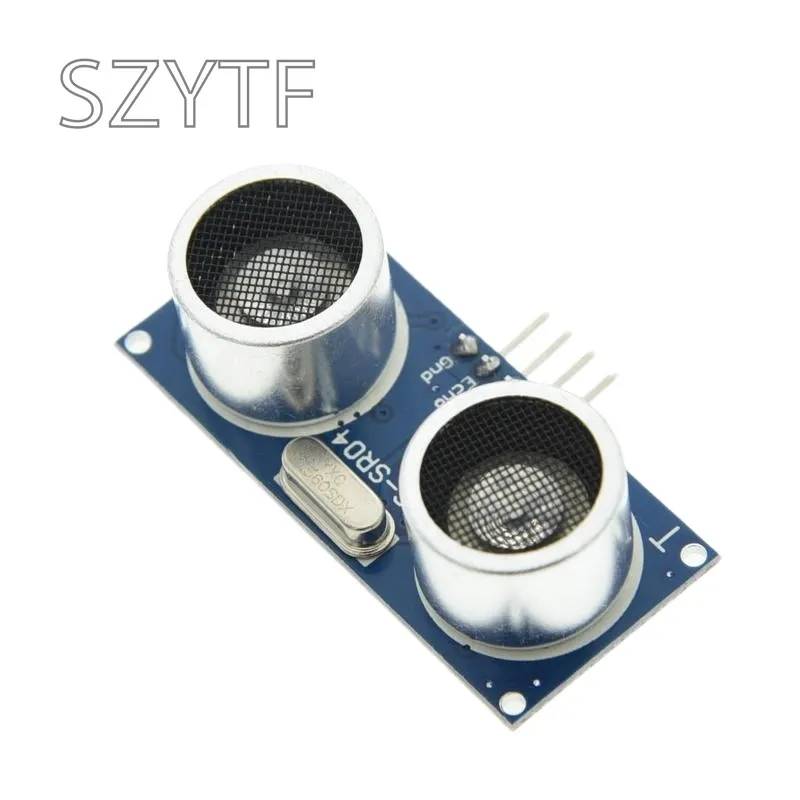

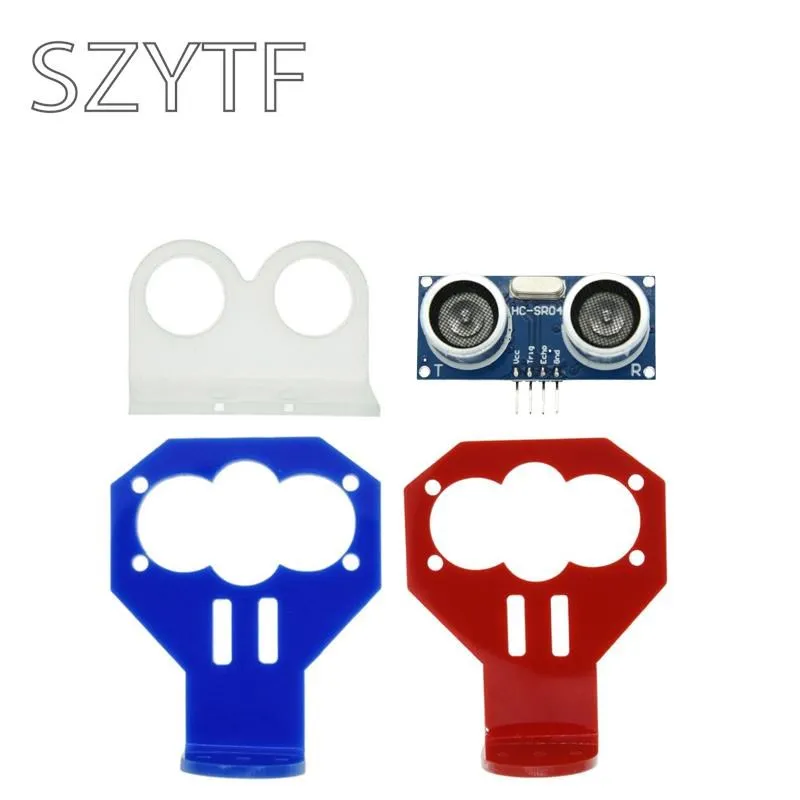

« Capteur ultrasonique HC-SR04 pour détecteur d’ondes » – Test et Avis

Paramètres techniques principaux de module:

• Tension de fonctionnement: 5V(DC)
• Courant statique: moins de 2mA
• Signal de sortie: signal de fréquence électrique, haut niveau 5V, bas niveau 0V
• Angle du capteur: pas plus de 15 degrés
• Distance de détection: 2cm-450cm
• Haute précision: jusqu’à 0.3cm
• Signal de déclenchement d’entrée: impulsion TTL 10us
• Signal d’écho: signal TTL PWL de sortie

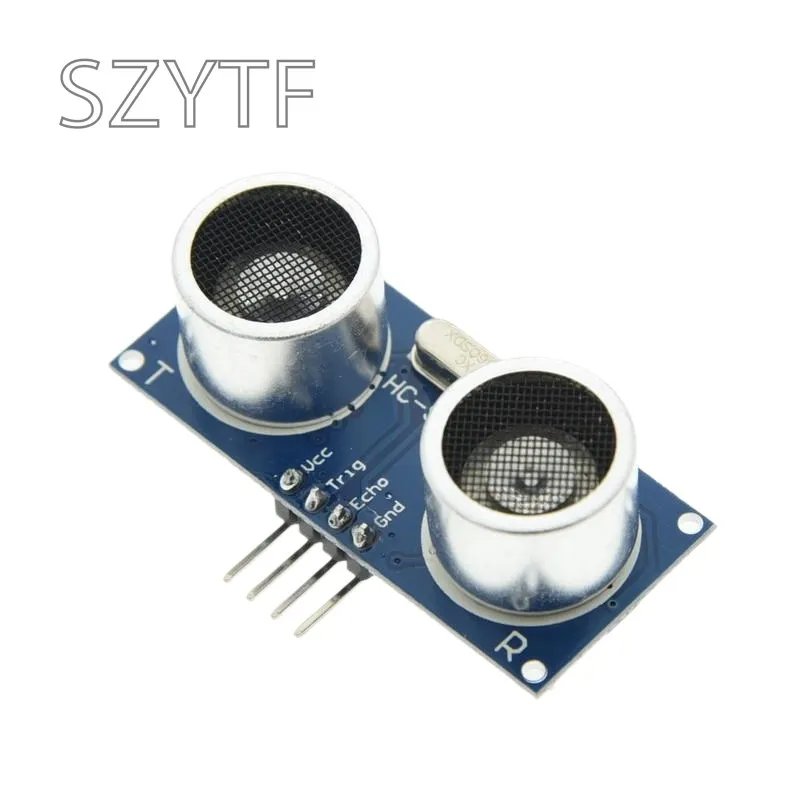

Mode de connexion:

• VCC
• trig(T)
• Echo (R)
• GND

Méthode d’utilisation:

• Module d’alimentation avec 5V, la sortie sera de 5V tout en obstacle dans la gamme, ou 0V sinon. La broche de sortie de ce module est utilisée comme sortie de commutation lorsque le module antivol, et sans les pieds lorsque allant des modules.
• Remarque: le module doit être inséré dans le circuit avant l’alimentation, ce qui évite de produire haut niveau de misoperation; sinon, puis actionnez à nouveau.

Principe de fonctionnement de module:

• Adoptez le déclencheur IO en fournissant une séquence d’au moins 10us de signal de haut niveau.
• Le module envoie automatiquement huit ondes carrées de 40khz et détecte automatiquement si vous recevez le signal d’impulsion de retour.
• S’il y a des signaux qui reviennent, par la sortie de haut niveau et l’heure de haut niveau continuant est le temps de cela de la transmission ultrasonique à recevoir. Distance d’essai = (Temps de haut niveau * vitesse du son (340 M/S) / 2.

Remarque: Ce module ne convient pas pour se connecter avec l’alimentation électrique, si vous devez le connecter module avec alimentation électronique, puis laissez le terminal GND de ce module à connecter d’abord, sinon, cela affectera le travail normal du module
