Points Clés
- Fonction d’équilibre pour une protection efficace de la batterie
- Taille compacte de 46.7 * 23 * 3.15mm
- Plage de tension de surcharge: 4.25-4.35v ± 0.05v
- Plage de tension de surpression: 2.5-3.0v ± 0.05v
- Courant de travail maximum: 10A
- Courant instantané limite supérieure: 20A
- Résistance interne inférieure à 300mΩ
- Protection contre les courts-circuits
- Tension de charge: 8.4V-9V
Description du Produit
Le modèle HX-2S-JH20 est une carte de protection de batterie 2S avec une fonction d’équilibrage pour une protection efficace de la batterie. Cette carte est spécialement conçue pour les packs de cellules au lithium de 7.4V à 8.4V. Elle est compacte, avec une taille de 46.7 * 23 * 3.15mm. Elle offre une plage de tension de surcharge de 4.25-4.35v ± 0.05v et une plage de tension de surpression de 2.5-3.0v ± 0.05v. Le courant de travail maximum est de 10A, avec un courant instantané limite supérieure de 20A. La résistance interne est inférieure à 300mΩ, et elle dispose également d’une protection contre les courts-circuits. La tension de charge recommandée est de 8.4V à 9V.
Spécifications Techniques
- Taille: 46.7 * 23 * 3.15mm
- Plage de tension de surcharge: 4.25-4.35v ± 0.05v
- Plage de tension de surpression: 2.5-3.0v ± 0.05v
- Courant de travail maximum: 10A
- Température de fonctionnement: -40 — +50 ℃
- Courant instantané limite supérieure: 20A
- Conditions de stockage: -40– +80 ℃
- Courant de repos: moins de 10uA
- Durée de vie efficace: plus de 50 000 heures
- Résistance interne: moins de 300mΩ
- Protection contre les courts-circuits: disponible, nécessite une charge de récupération
- Tension de charge: 8.4V-9V
Installation

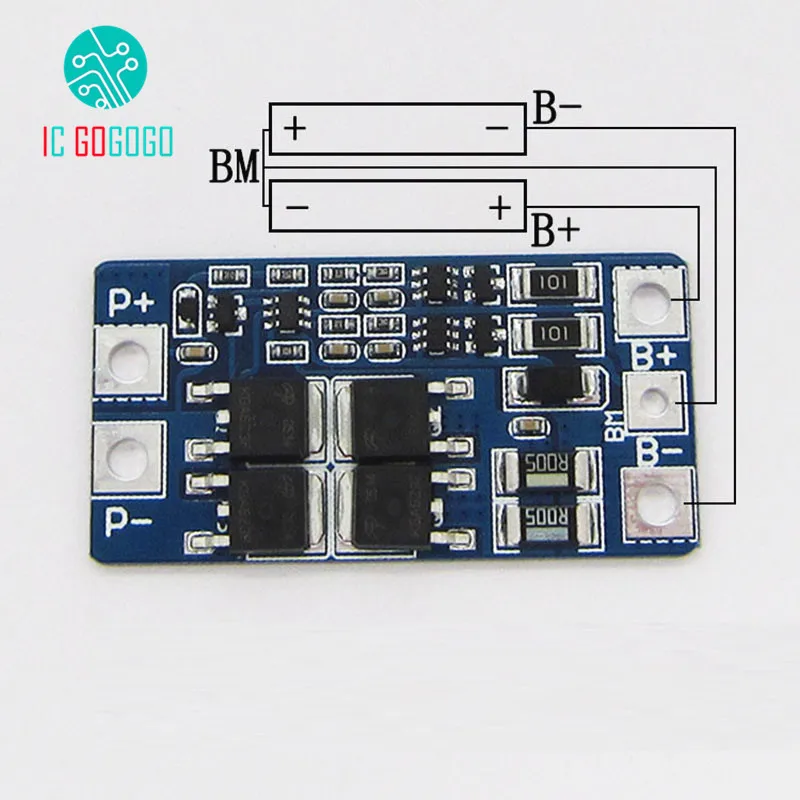

La carte de protection doit être soudée à la batterie en respectant les connexions suivantes:
- Le point B + doit être connecté au pôle positif de la batterie.
- Le point B- doit être connecté au pôle négatif de la batterie.
- Le point MB doit être connecté au point de connexion avant la batterie 2.
- Le point P + doit être connecté au pôle positif de la charge/décharge (charge/décharge communs).
- Le point P- doit être connecté au pôle négatif de la charge/décharge (charge/décharge communs).
Que Pensent les Clients?
Aucun avis client disponible pour le moment.
Notre Avis
Le HX-2S-JH20 est une carte de protection de batterie 2S efficace, offrant une fonction d’équilibre pour une protection optimale de la batterie. Sa taille compacte et ses spécifications techniques en font un choix idéal pour les packs de cellules au lithium de 7.4V à 8.4V. La tension de charge recommandée assure une charge optimale de la batterie. De plus, la protection contre les courts-circuits garantit la sécurité de votre dispositif. Cependant, il est regrettable qu’aucun avis client ne soit disponible pour obtenir plus d’informations sur l’expérience des utilisateurs. Dans l’ensemble, le HX-2S-JH20 semble être un produit fiable et performant pour la protection des batteries lithium-ion.
FAQ
Q: Quelles sont les dimensions de la carte de protection?
La taille de la carte de protection est de 46.7 * 23 * 3.15mm.
Q: Quelle est la plage de tension de surcharge supportée par cette carte?
La carte de protection prend en charge une plage de tension de surcharge de 4.25-4.35v ± 0.05v.
Q: Est-ce que cette carte de protection dispose d’une fonction d’équilibrage?
Oui, cette carte de protection est dotée d’une fonction d’équilibrage pour une protection efficace de la batterie.
Q: Quel est le courant de travail maximum supporté par cette carte de protection?
Le courant de travail maximum est de 10A.
