Points Clés
| Caractéristiques | Détails |
|---|---|
| Marque | WeAct Studio |
| Modèle | AT32F403ACGU7 BlackPill |
| Mémoire | 256 + 768 Ko de mémoire Flash, 96 + 128 Ko de SRAM, Flash SPI (facultatif) |
| Horloge et alimentation électrique | Entrée de puissance 3.3V-5V, courant de sortie maximum 3.3V LDO 100mA, Interface USB C, Oscillateur à cristal haute vitesse 8Mhz, Oscillateur à cristal basse vitesse 32.768Khz 6PF |
| Interface et clé | U(S)ART x 7, I2C x 3, SPI x 4, USBFS x 1, ADC x 1(10), I2S x 4, TIM x 12, CAN x 2, DAC x 1(2), Interface d’E/S à pas de 20 broches de 2.54mm x 2, Interface de débogage SW à 4 broches de 2.54mm x 1, Interface USB C (Type C) x 1, Touches utilisateur clé (PA0) x 1, Réinitialiser la clé NRST x 1, Clé Boot0 x 1 |
| Design et qualité | Adoption d’un procédé de soudage sans plomb, PCB avec évier en or, Utilisation d’un oscillateur à cristal de haute qualité, Utilisation de la dernière puce d’origine, Mise à jour régulière du chipmark sur GitHub |
| Dimensions et accessoires | Dimensions: 52.38mm x 20.78mm, Accessoires: 1 x Carte centrale AT32F403ACGU7, 2 x 20 broches 2.54mm pas rangée Pin, 1 x Aiguille de rangée de courbure arrière de lancement de 4Pin 2.54mm, Emballage de la carte de base Altium Designer inclus |

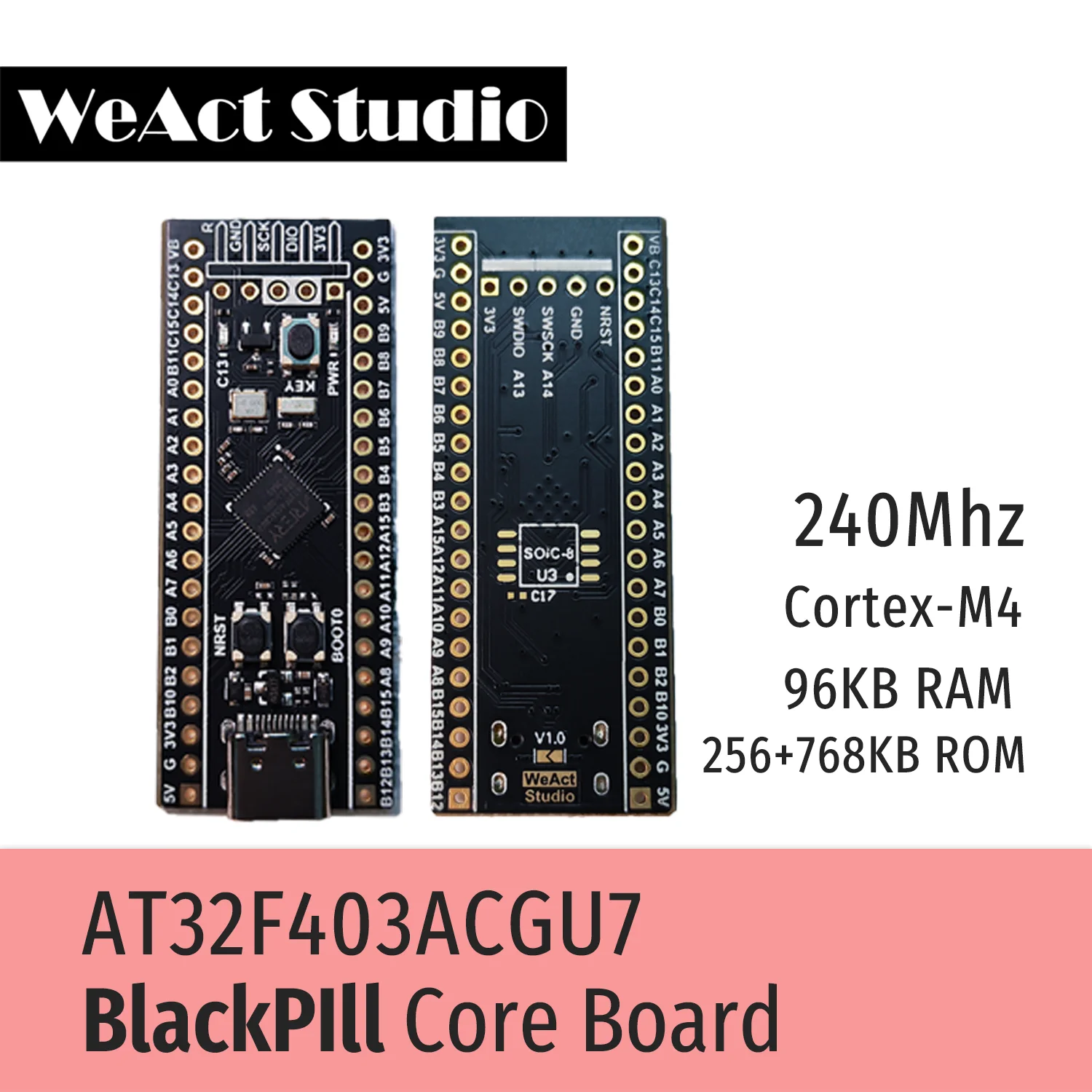

WeAct Studio AT32F403ACGU7 BlackPill
