Points Clés
| Point | Description |
|---|---|

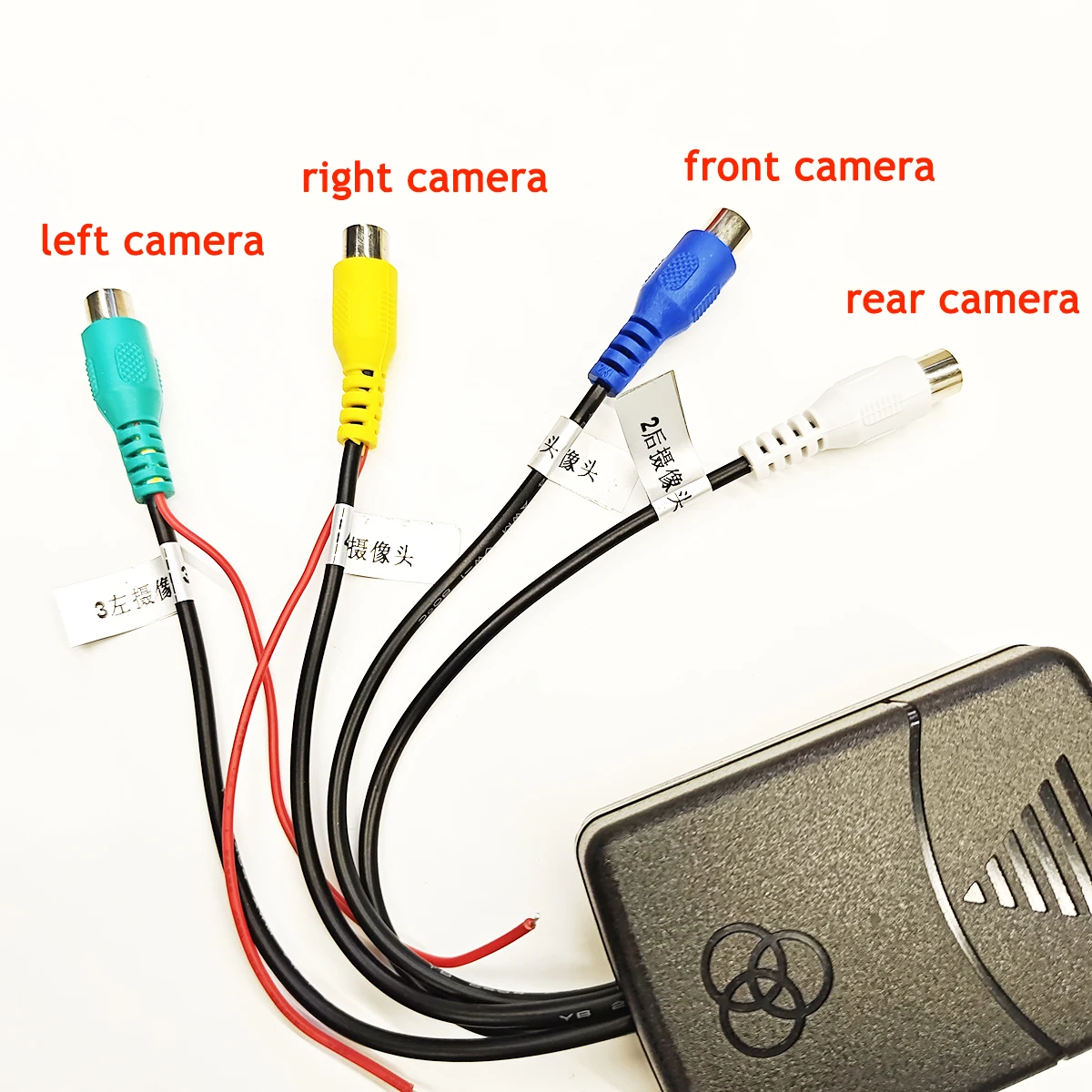

| Nombre de caméras | Jusqu’à 4 caméras peuvent être connectées |
| Vue panoramique | Permet de voir autour de la voiture à 360 degrés |
| Convertisseur d’image de recul | Permet de voir l’image de recul de la voiture |
| Magasins avant arrière | Peut stocker les images de la caméra avant et arrière |
| Contrôleur de caméra d’angle mort de voiture droite | Permet de contrôler la caméra d’angle mort de la voiture à droite |
Description du produit

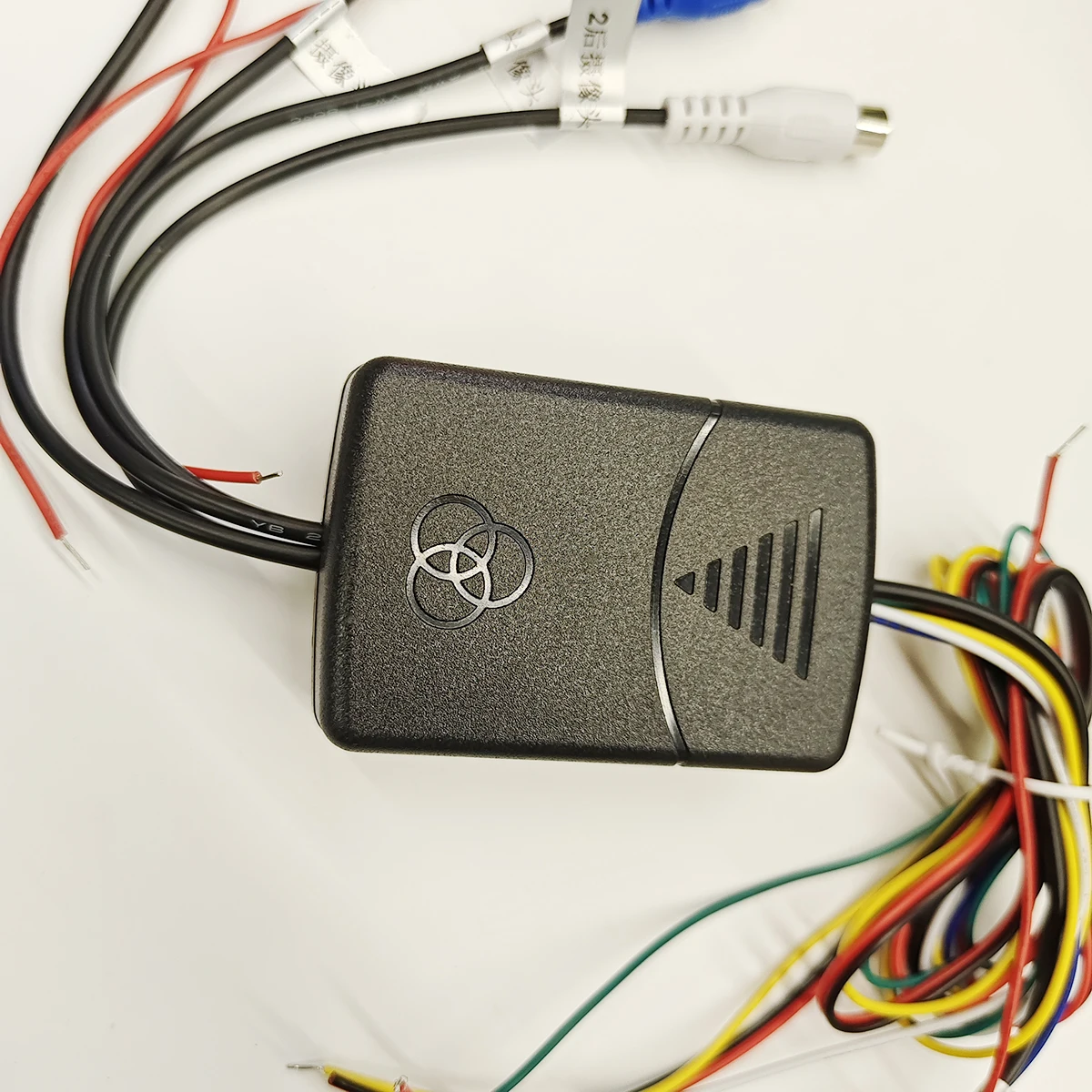

La boîte de commande de caméra de voiture à 4 voies offre une vue panoramique à 360 degrés et un convertisseur d’image de recul. Elle permet de connecter jusqu’à 4 caméras, mais seulement 2 ou 3 caméras peuvent être utilisées à la fois. Elle est compatible avec tous les véhicules de 12 volts et peut être utilisée avec des caméras CVBS/AHD/NTSC/PAL. L’écran peut être de n’importe quelle taille, tant qu’il est directement connecté à la caméra. La boîte de commande offre une solution abordable pour éliminer les angles morts à l’avant, à l’arrière, à gauche et à droite de la voiture. Elle offre également une commutation intelligente de l’écran sans changer les habitudes de conduite.
Installation

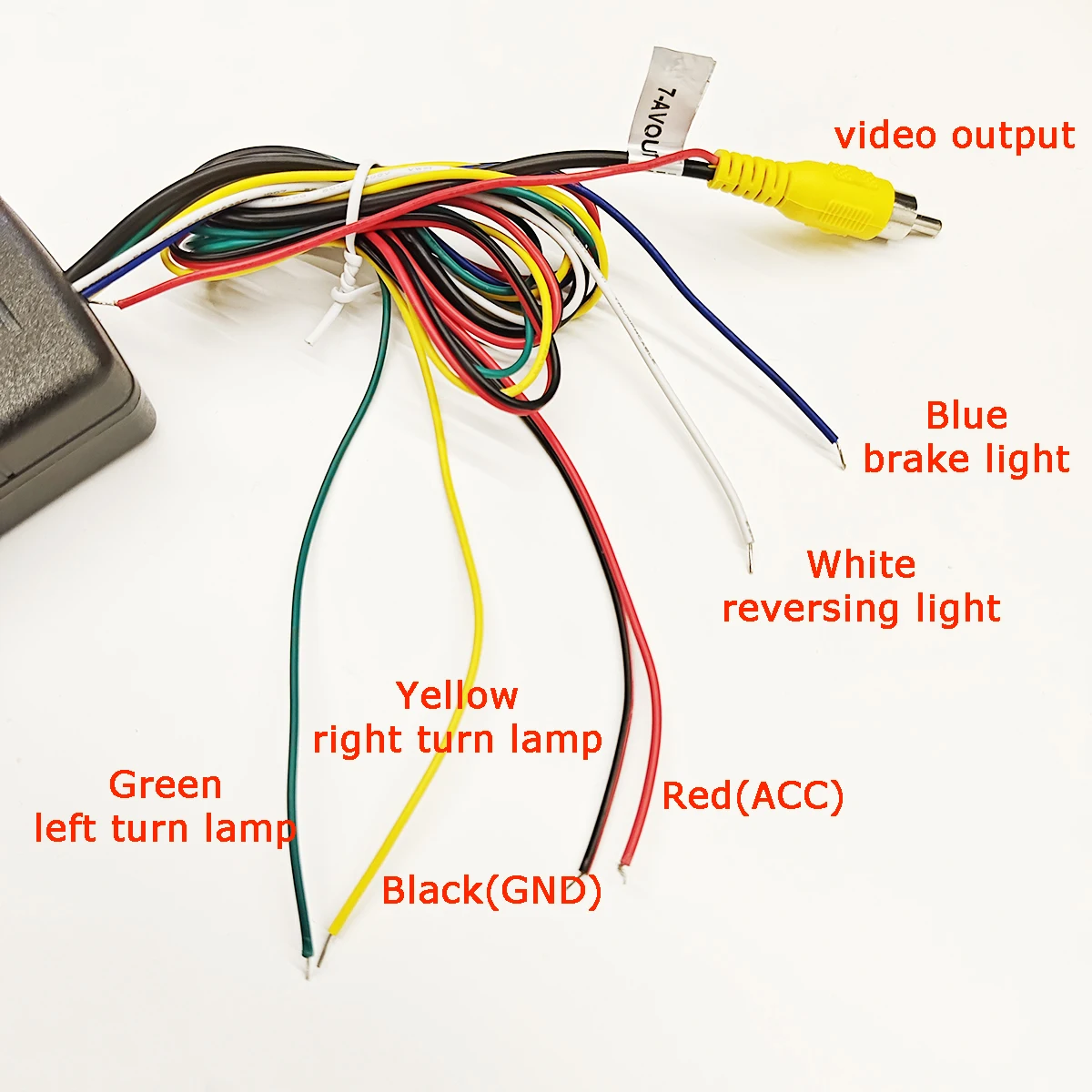

Pour l’installation, il faut connecter les câbles selon les instructions suivantes:
- Connectez la ligne rouge et noire en parallèle à un fusible ACC 12V ou un chargeur de voiture.
- Connectez la ligne bleue au fusible de feu de freinage.
- Connectez la ligne blanche au fusible de feu de recul.
- Connectez la ligne verte au pôle positif du clignotant gauche.
- Connectez la ligne jaune au pôle positif du clignotant droit.
Conditions de travail
Les conditions de travail de la boîte de commande sont les suivantes:
- Freins: vidéo avant.
- Inversion: vidéo arrière.
- Clignotant gauche: vidéo gauche.
- Clignotant droit: vidéo droite.
- Double lampe clignotante: bonne vidéo.
- Priorité de l’écran: double clignotement = droite> gauche> marche arrière> frein.
Caractéristiques
Les caractéristiques du produit sont les suivantes:
- Solution à faible coût au problème des angles morts
- Commutation intelligente de l’écran
- Plage de tension: DC 9-16 volts
- Tension de fonctionnement nominale: DC 12 volts
- Convient à tous les véhicules de 12 volts
- Compatible avec les caméras CVBS/AHD/NTSC/PAL
- Compatible avec tous les types d’écran
