Points Clés
- Réglage de la longueur et de la vitesse du moteur pas à pas
- Série d’accélération pour contrôler l’accélération et la décélération du moteur
- Fonction de mesure de fréquence d’étape
- Structre simple et opération commode
- Convient à de nombreux domaines d’application
Test et Avis sur le Contrôleur de moteur pas à pas à axe unique AVEN330
L’AVEN330 est un contrôleur de moteur pas à pas avec une impulsion de 50KHz sans perte et une fonction de mesure de fréquence d’étape. Cet instrument est largement utilisé dans divers domaines tels que l’aviation, les machines, la puissance, le génie chimique, la construction et la médecine.
Sa structure simple et sa facilité d’utilisation sont des avantages indéniables. De plus, il offre une performance stable et fiable.
Caractéristiques Techniques
- Plage de longueur du moteur pas à pas: 1 ~ 800 000
- Plage de vitesse de rotation: 20 ~ 50 000 impulsions/seconde
- Série d’accélération: 1 ~ 9 étapes
- Plage de fréquence de mesure: 1 ~ 200 kHz
- Tension d’entrée de fréquence de test: +0.7 ~ 10 VDC
- Tension d’entraînement: 5 VDC
- Courant d’entraînement: <30 mA
- Tension d’alimentation: 7 ~ 12 VDC
- Courant d’alimentation: <30 mA
- Température de fonctionnement: -40 °C ~ 65 °C
- Température de stockage: -40 °C ~ 65 °C
- Taille: 56 x 45 x 15 mm (longueur x largeur x hauteur)
Interface et Opération

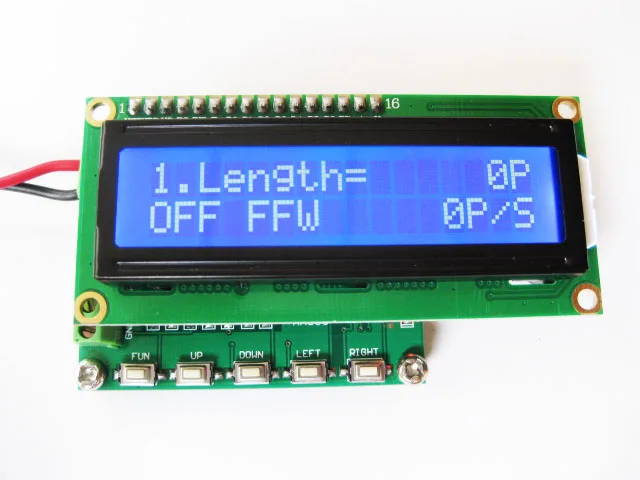

4.1. Affichage de l’interface de contrôle du moteur pas à pas
Description de l’unité: P/S (impulsions/seconde)
Touches: FUN, UP, DOWN, LEFT, RIGHT
Interface d’affichage:
- Première ligne: « 1. Longueur = **** P »
- Deuxième ligne: « OFF FFW ***** P/S »

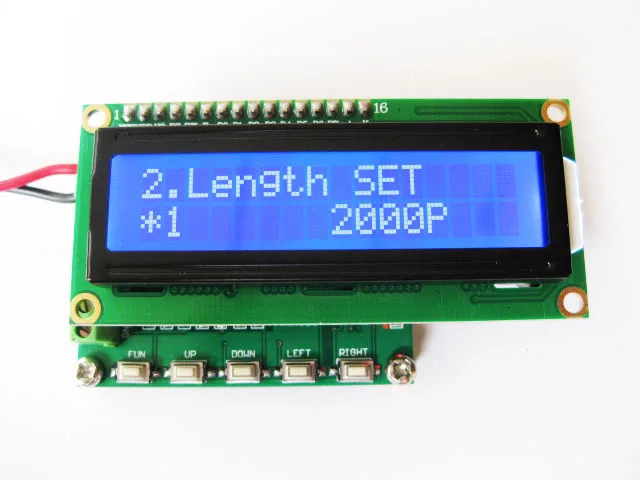

4.2. Réglage de la longueur de marche du moteur pas à pas
Interface d’affichage:
- Première ligne: « 2. Longueur SET »
- Deuxième ligne: « * 1 ***** P »

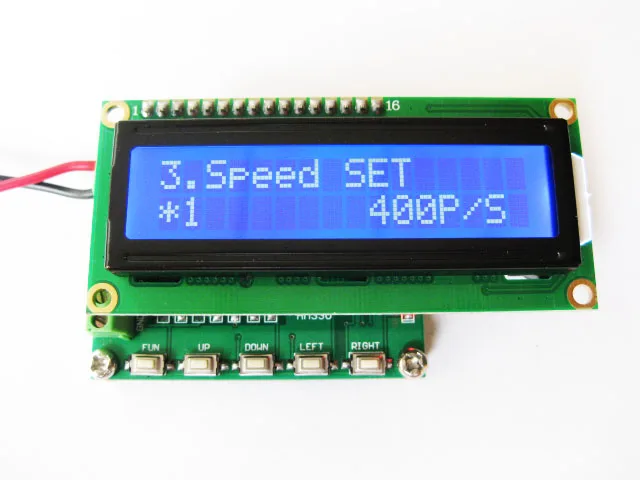

4.3. Réglage de la vitesse du moteur pas à pas
Interface d’affichage:
- Première ligne: « 3. Speed SET »
- Deuxième ligne: « * 1 456 P/S »

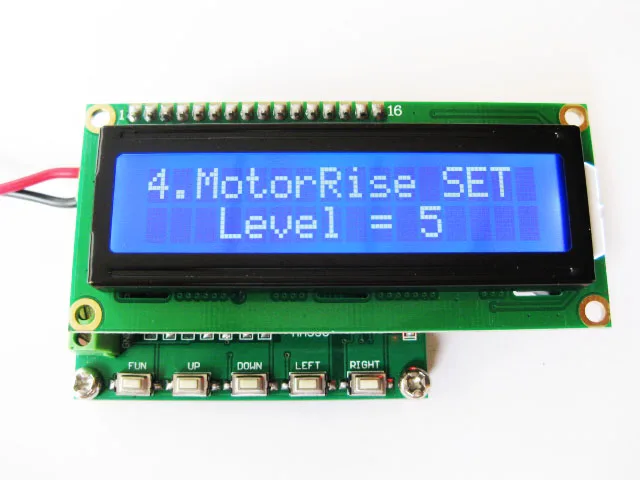

4.4. Réglage de la série d’accélération du moteur pas à pas
Interface d’affichage:
- Première ligne: « 4. MotorRise SET »
- Deuxième ligne: « Niveau = 5 »
4.5. Définition des paramètres de sauvegarde
Interface d’affichage:
- Première ligne: « 5. Enregistrer SET »
- Deuxième ligne: « Niveau = 5 »
4.6. Fréquence de mesure
Interface d’affichage:
- Première ligne: « 6. 2K->200KHZ »
- Deuxième ligne: « 0.00H »
Connexion
Définition de la connexion P1:
- VDD (7V ~ 12V): Cathode de puissance du module
- GND 2: Pôle négatif de puissance du module
Définition de la connexion P3:
- FIN: Extrémité d’entrée de mesure de fréquence
- P2: Sortie de direction du moteur pas à pas. (CW)
- CP: Sortie d’impulsion de moteur pas à pas
- GND: Électrode négative d’alimentation (fil de terre)
Processus d’utilisation
Avant d’utiliser l’AVEN330, veuillez suivre les étapes suivantes :
- Réglez la longueur du moteur pas à pas.
- Réglez la vitesse du moteur pas à pas.
- Réglez la série d’accélération du moteur pas à pas.
- Démarrez le moteur.
Ce que pensent les clients
Il n’y a pas encore d’avis clients sur ce produit. Cependant, en se basant sur ses caractéristiques techniques et sa facilité d’utilisation, il est clair qu’il offre de nombreux avantages. Sa structure simple et sa performance stable en font un choix idéal pour les professionnels de différents domaines.
Avis personnel
Le contrôleur de moteur pas à pas à axe unique AVEN330 est un produit fiable et pratique. Grâce à sa fonction de mesure de fréquence d’étape, il permet un contrôle précis des moteurs pas à pas. Sa structure simple et ses performances stables en font un outil indispensable dans divers domaines, tels que l’aviation, le génie chimique et la construction. Cependant, il est important de
