Points Clés
- Carte contrôleur de moteur pas à pas pour Ardu37, L298N
- Technologie de contrôle pont en H
- Lot de 2 pièces
- Convient aux moteurs à courant continu
- Dimensions: 43x43x27mm
Description du produit

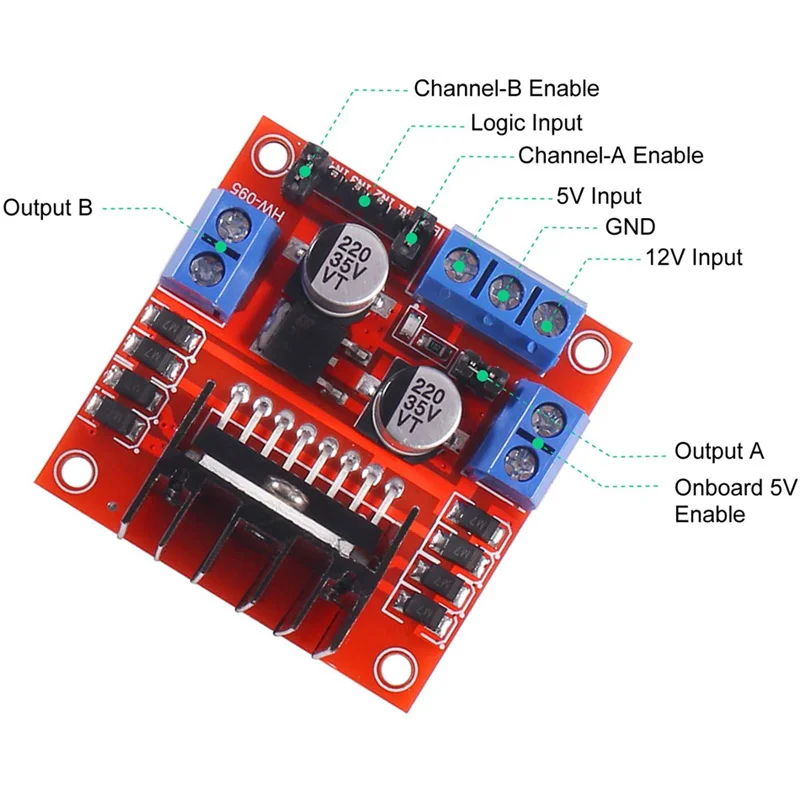

La carte contrôleur de moteur pas à pas pour Ardu37, L298N est un module de commande de moteur idéal pour les amateurs de touristes et les concepteurs de voitures intelligentes. Il utilise la technologie de contrôle pont en H et est fourni en 4 ensembles avec un lot de 2 pièces. Ce module prend en charge les moteurs à courant continu et est accompagné de roues de voiture intelligentes.
Spécifications:
- Mode de fonctionnement: pont en H (double)
- Puce: L298N
- Tension logique: 5V
- Courant logique: 0mA-36mA
- Tension d’entraînement: 5V-35V
- Courant d’entraînement: 2A (maximum pour un seul pont)
- Puissance maximale: 25W
- Dimensions: 43x43x27mm
Utilisation générale:
- Assurez-vous de retirer le cavalier d’alimentation 5V à bord lorsque vous utilisez une tension d’entraînement de 7V-12V pour utiliser l’alimentation logique embarquée 5V.
- Lors de l’utilisation de l’alimentation 5V embarquée, ne connectez pas de tension à l’interface d’alimentation 5V, mais vous pouvez utiliser la tension 5V pour une utilisation externe.
Utilisation de l’entraînement haute tension:
- Lorsque la tension d’entraînement est supérieure à 12V et inférieure ou égale à 24V, retirez d’abord le cavalier d’alimentation activé à 5V à bord, puis connectez la tension externe de 5V à l’interface d’entrée 5V pour alimenter le circuit logique interne du L298N.

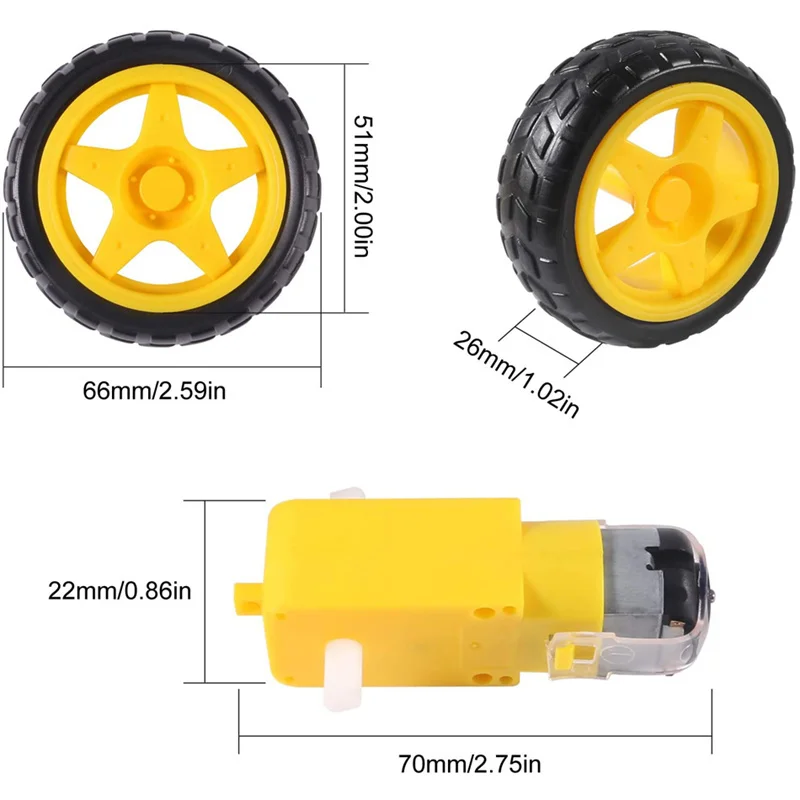

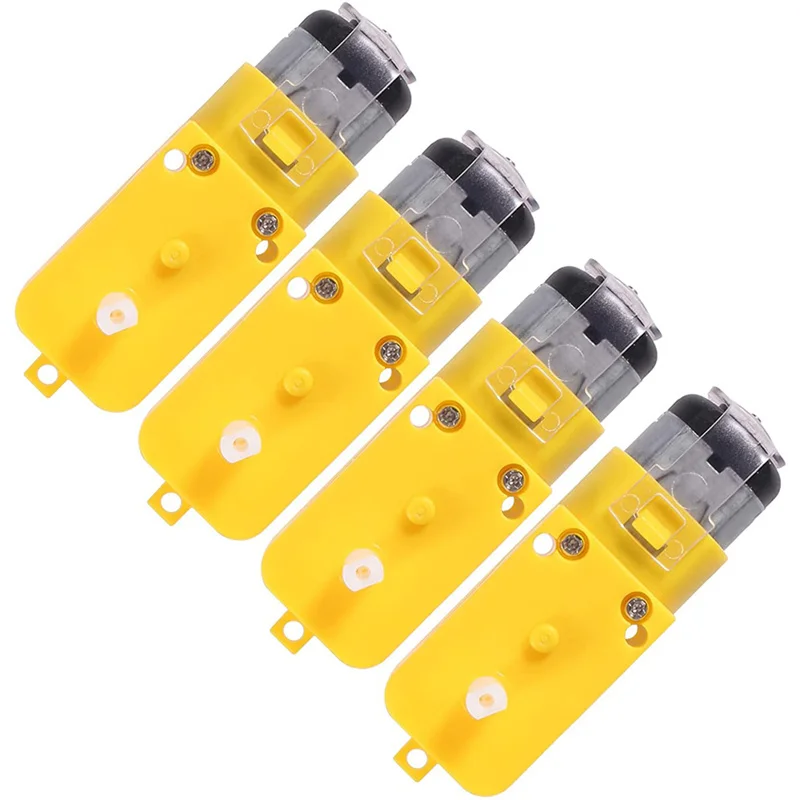

Moteur à courant continu:
- Tension de fonctionnement: 3V à 6V DC
- Rapport de réduction: 1:
