Points Clés
| Caractéristiques | |
|---|---|
| Résolution | 12 bits |
| Interface | I2C |
| Alimentation | 2.7V-5.5V |
| EEPROM | Oui |
Description
Le MCP4725 est un DAC de sortie de tension tamponnée à 12 canaux avec mémoire non volatile (EEPROM). L’utilisateur peut configurer le bit de registre (2) et les données d’entrée du DAC (12) stockées dans une mémoire EEPROM non volatile (14 bits). En réglant les bits de registre de configuration DAC peut être configuré comme un mode normal ou un mode d’arrêt d’économie d’énergie. L’appareil utilise une interface série I2C-compatible à deux fils et une plage de tension de 2.7V à 5.5V d’alimentation unique.
Description du produit
Vous avez toujours voulu sortir des tensions analogiques à partir d’un microcontrôleur, le MCP4725 est le DAC qui vous permettra de le faire. Le CJMCU-MCP4725 est un convertisseur numérique-analogique contrôlé par I2C (DAC) qui vous permet d’envoyer un signal analogique, tel qu’une onde sinusoïdale, à partir d’une source numérique, telle que l’interface I2C sur le microcontrôleur. Les convertisseurs numériques en analogiques sont parfaits pour la génération de sons, les instruments de musique et de nombreux autres projets créatifs!
Nouveautés de cette version

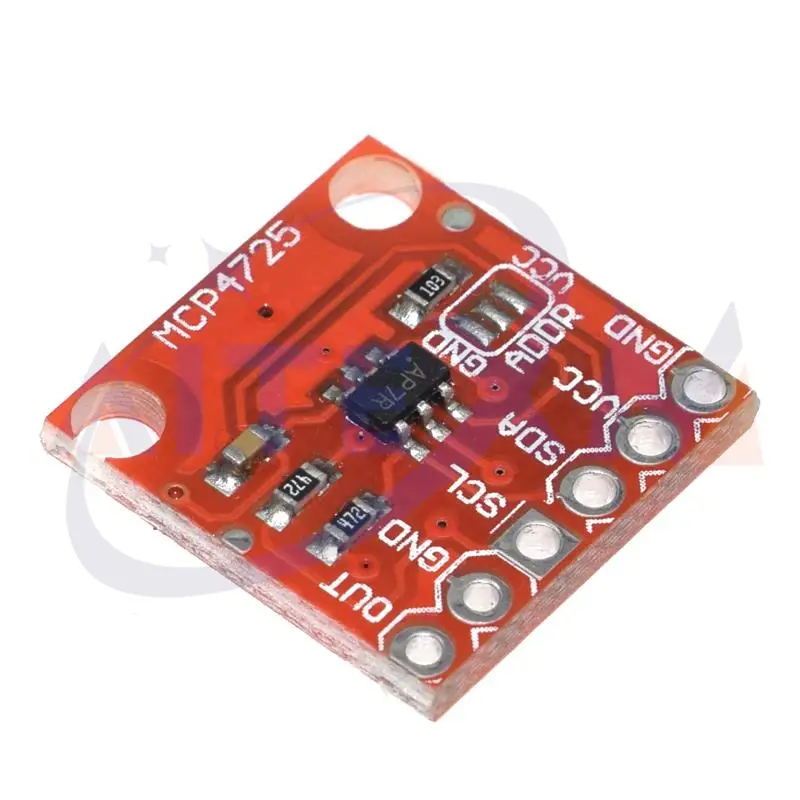

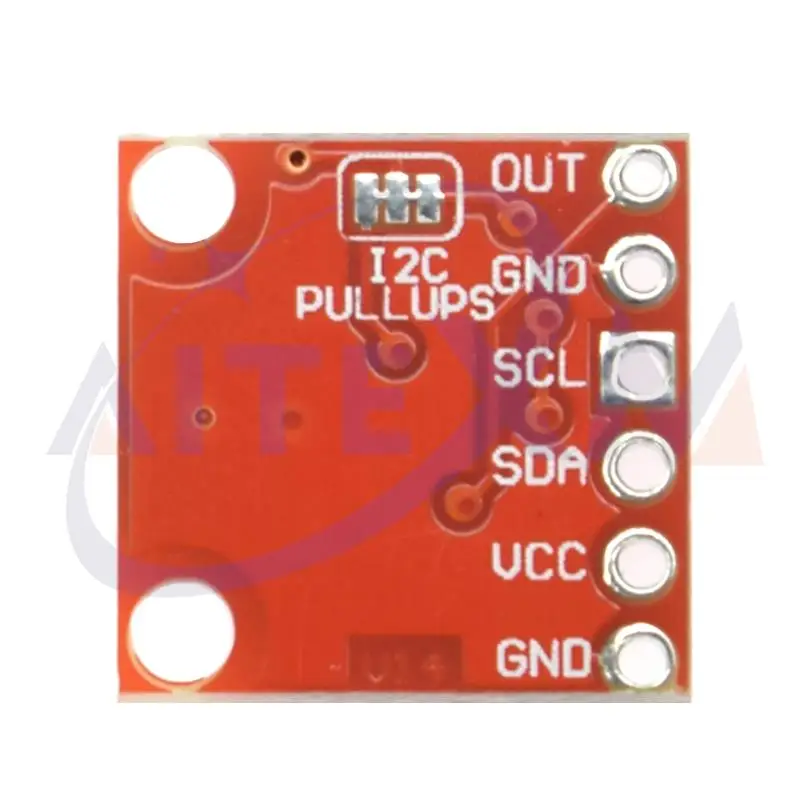

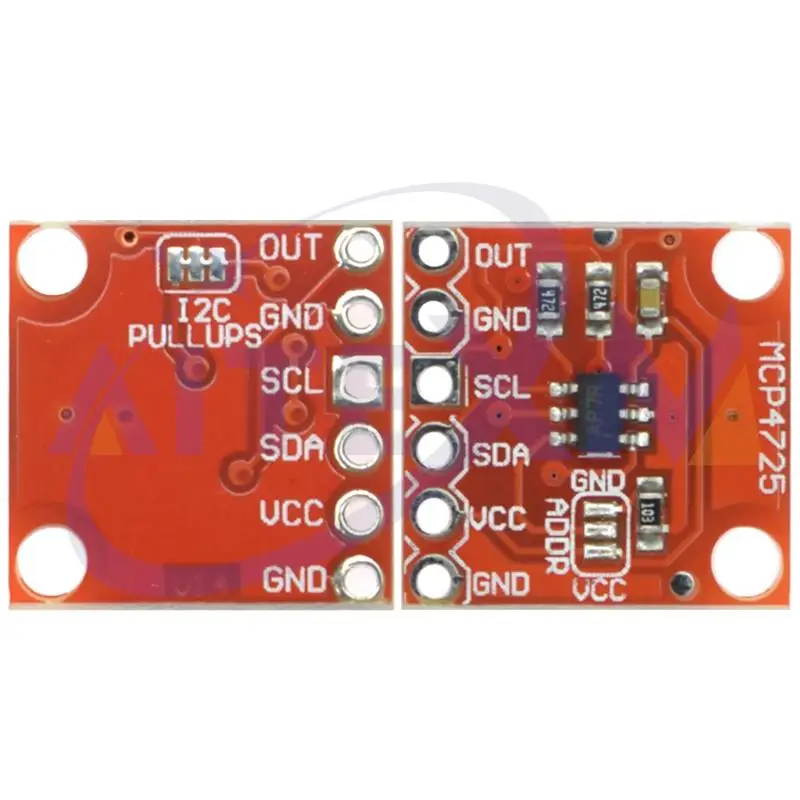

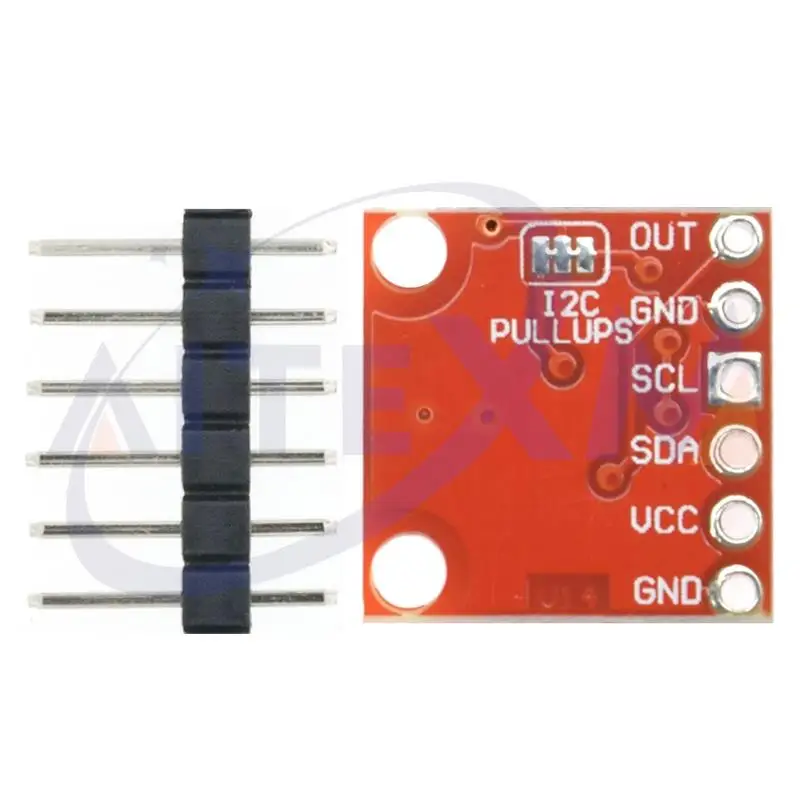

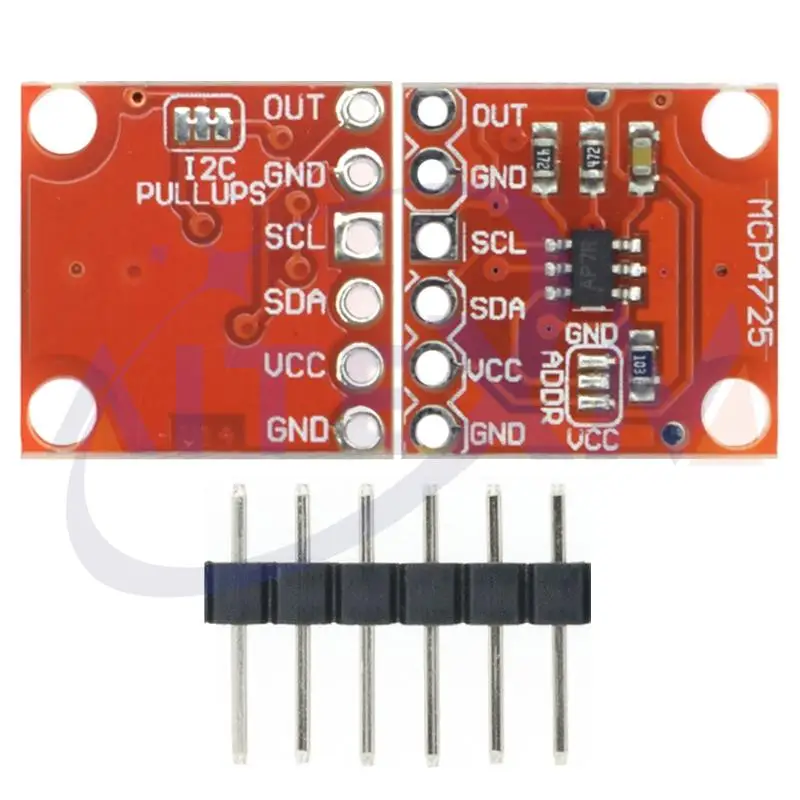

Cette version du CJMCU-MCP4725 Breakout corrige quelques problèmes avec la carte, y compris l’empreinte IC, le brochage I2C, modifie les dimensions globales de la carte pour mieux s’adapter à vos projets, et quelques ajustements mineurs supplémentaires. Cette carte casse chaque broche dont vous aurez besoin pour accéder et utiliser le MCP4725, y compris les broches GND et Signal OUT pour vous connecter à un oscilloscope ou à tout autre appareil que vous devez connecter à la carte. Vous trouverez également à bord SCL, SDA, VCC et un autre GND pour votre brochage I2C de base. De plus, si vous cherchez à avoir
