Points Clés
| Caractéristiques | Avantages | Inconvénients |
|---|---|---|
| Facile à installer | – | – |
| Indicateurs LED | – | – |
| Prise de borne pour expérimentations | – | – |
| Prise de fil du câble 40Pin | – | – |
| Raspberry Pi 4B uniquement | – | – |
Description du produit

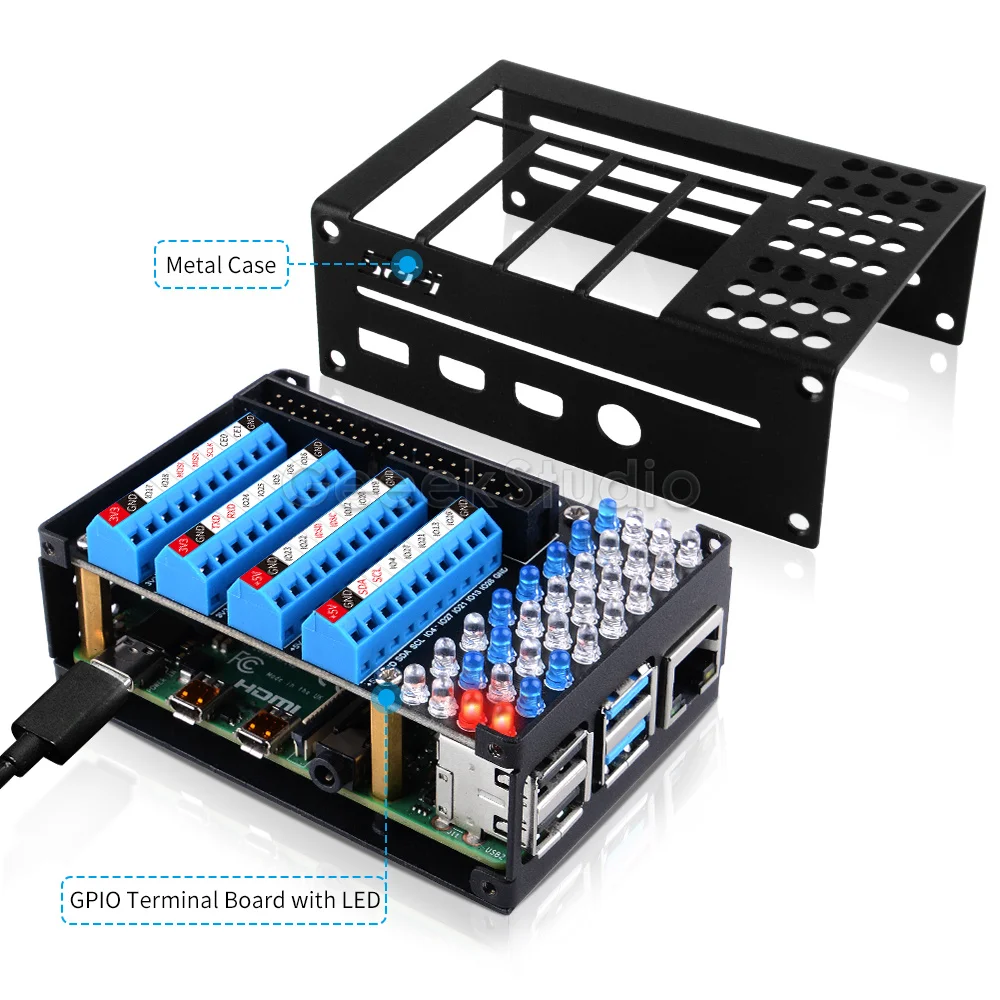

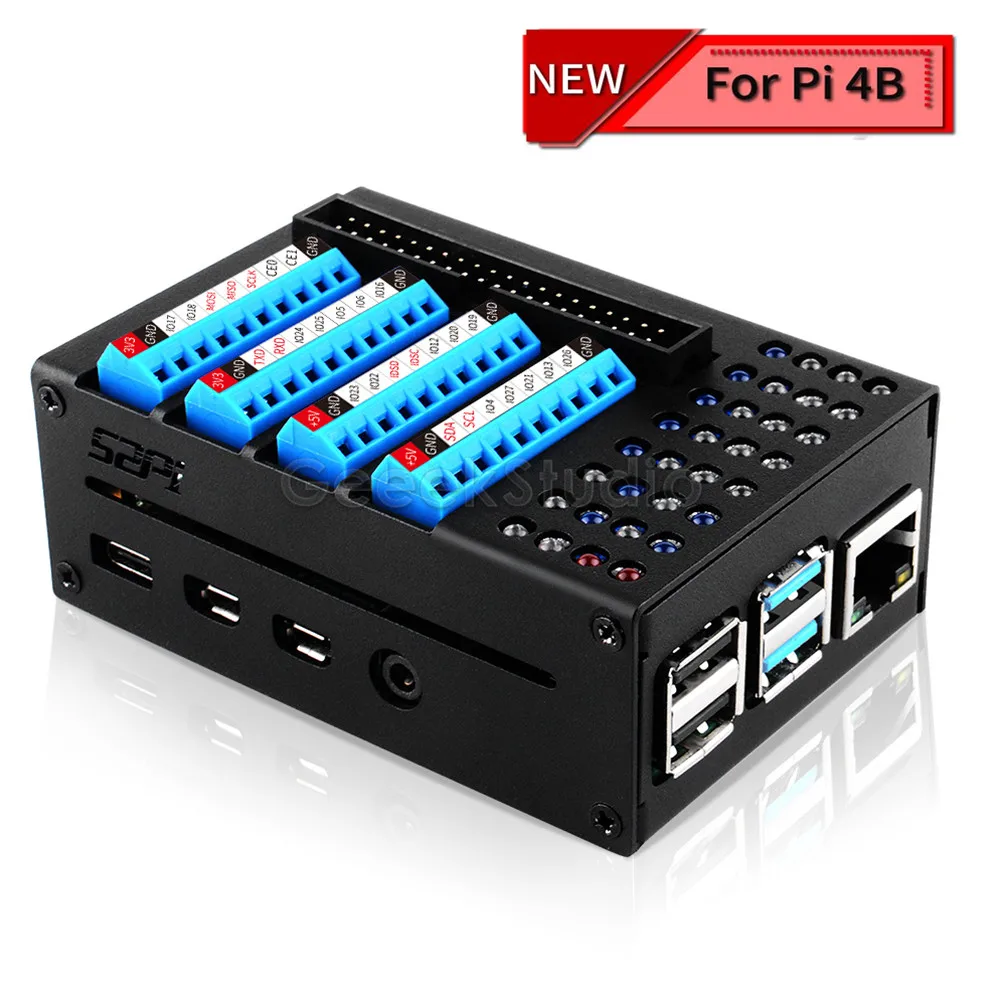

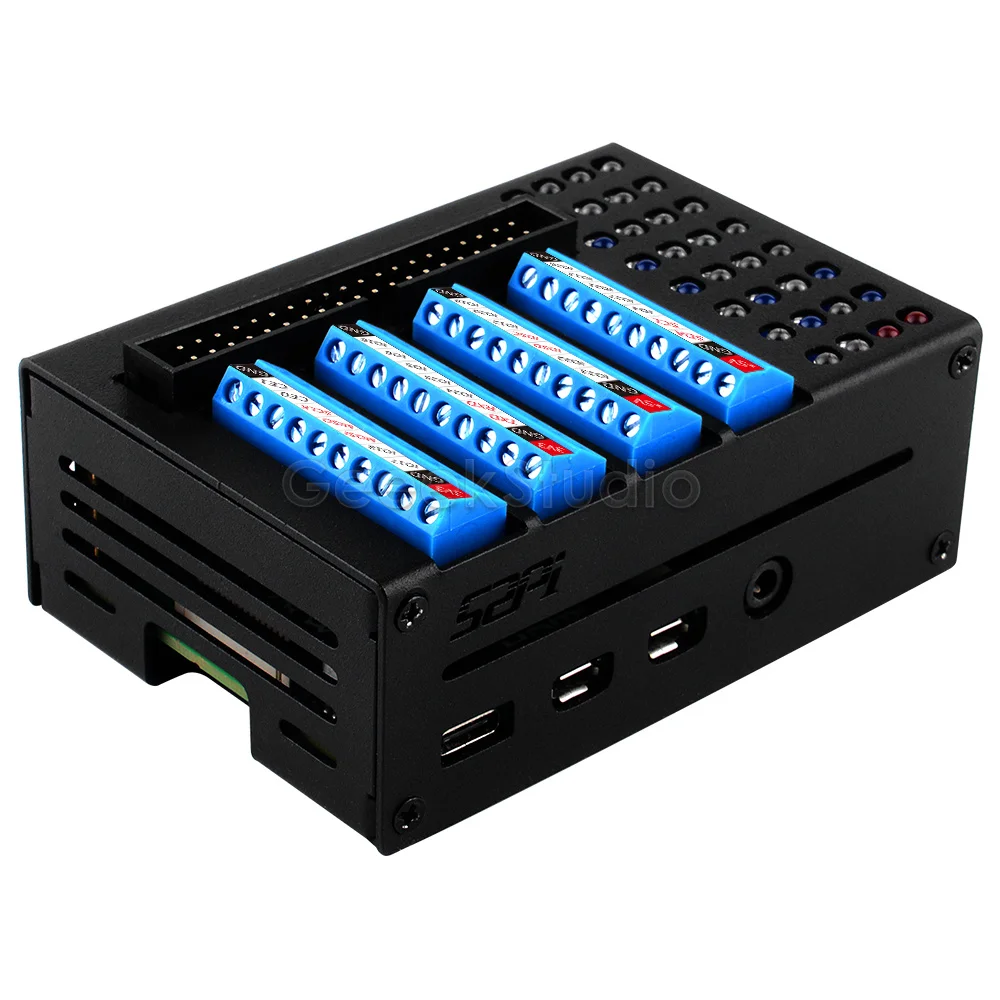

Le dissipateur thermique en aluminium pour Raspberry Pi 4 modèle B est un boîtier métallique noir contenant une carte terminale GPIO. Ce boîtier permet d’étendre le GPIO au terminal et dispose d’une prise de fil de câble 40Pin à l’extérieur. Les indicateurs LED intégrés permettent de visualiser facilement l’état du GPIO lors de l’utilisation des broches GPIO.
Détails de la fonction
- Bornes à vis: Borne à vis offrant un accès mâle à la ligne Dupont

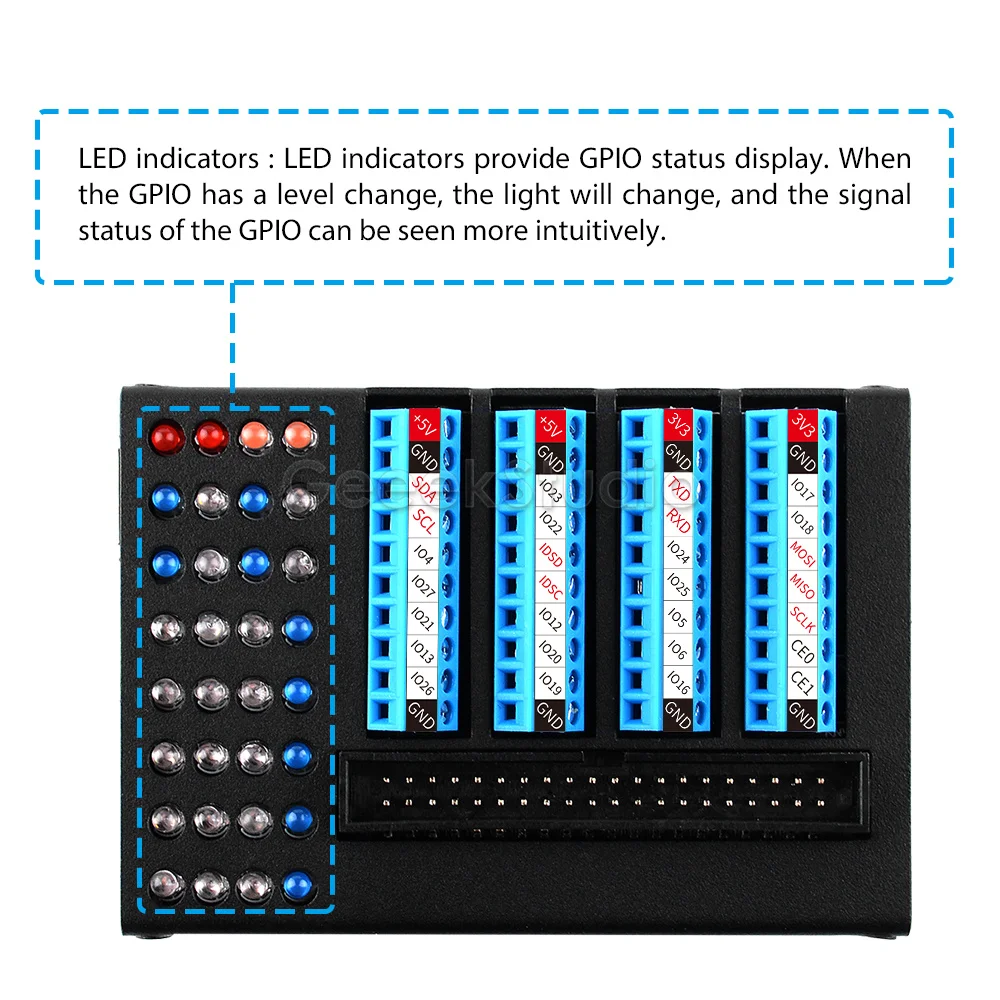

- Indicateurs de LED: Les indicateurs de LED fournissent l’affichage de statut de GPIO. Lorsque le GPIO a un changement de niveau, la lumière change et l’état du signal du GPIO peut être vu de manière plus intuitive.
Code couleur indicateur LED
- Couleur rouge: 5V
- Couleur rose: 3V3
- Couleur bleue: GPIO
- Couleur orange: GPIO

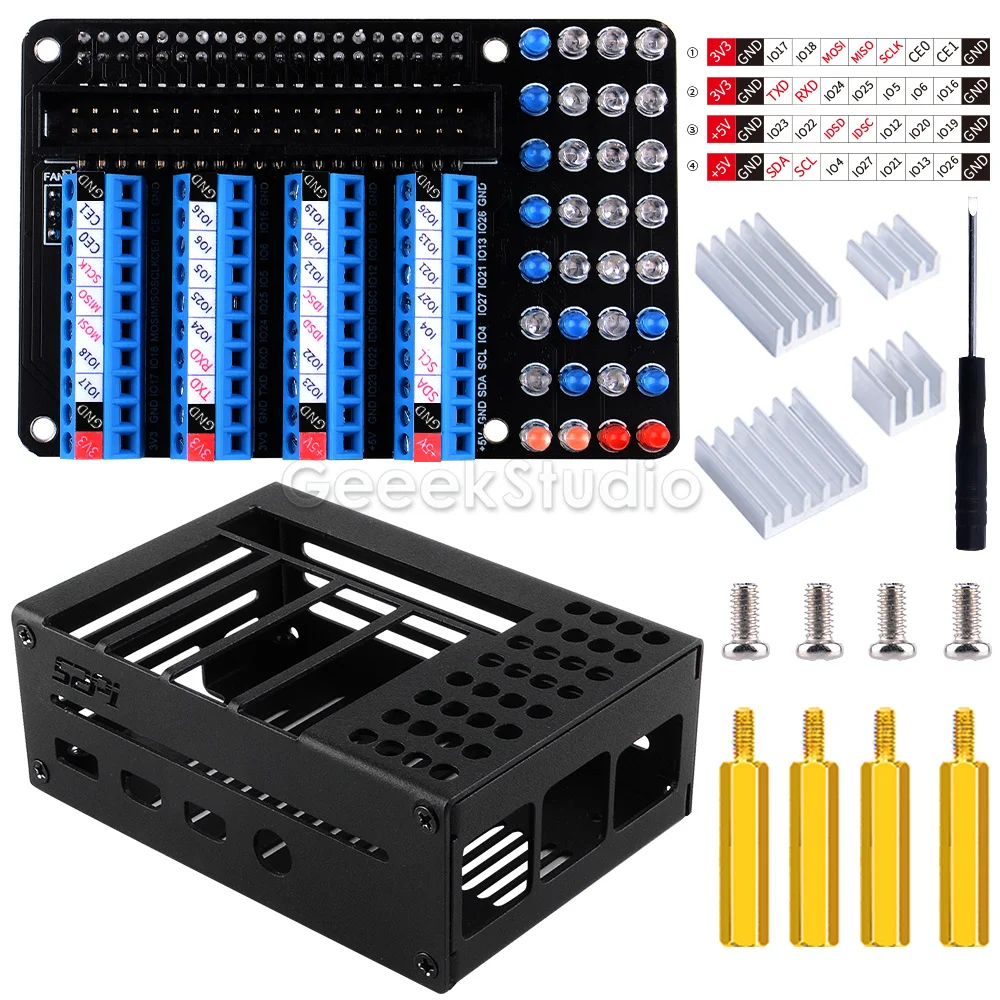

GPIO Pinout et position
- Raspberry Pi 40Pin GPIO a 8 broches GND, donc le numéro de LED de la matrice led est 32
