Points Clés
| Modèle | SH-S091 |
| Taille de l’écran | 0.91 pouces |
| Interface | IIC |
| Puce principale | SSD1306 |
| Tension de fonctionnement | DC 3.3V ~ 5V |
| Température de fonctionnement | -30°C ~ 70°C |
| Taille physique | 38×12 mm |
| Taille des pixels | 0.159×0.159 mm |
| Nombre de broches | 4Pin |

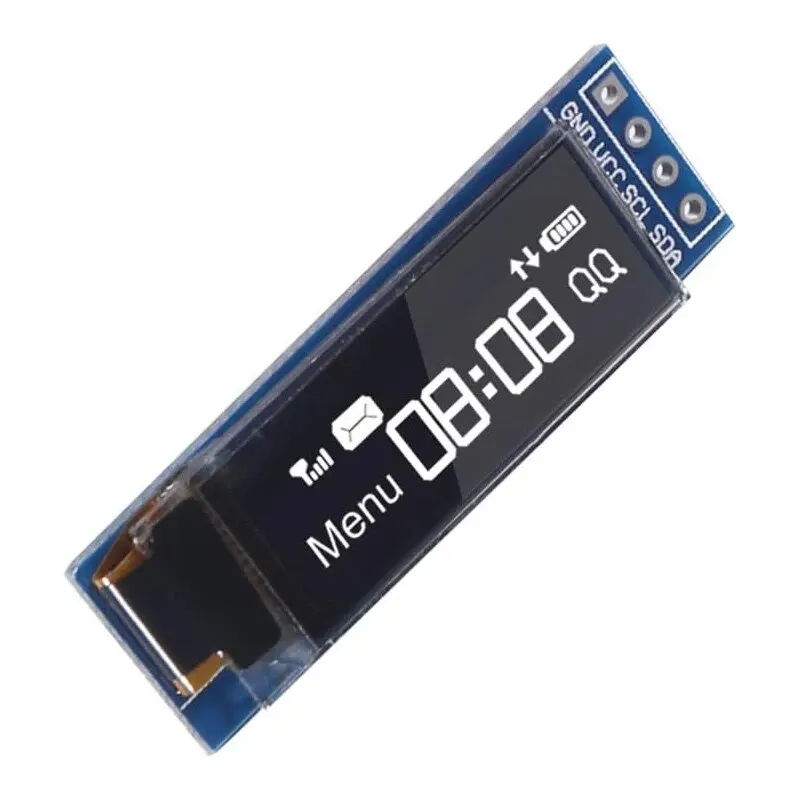

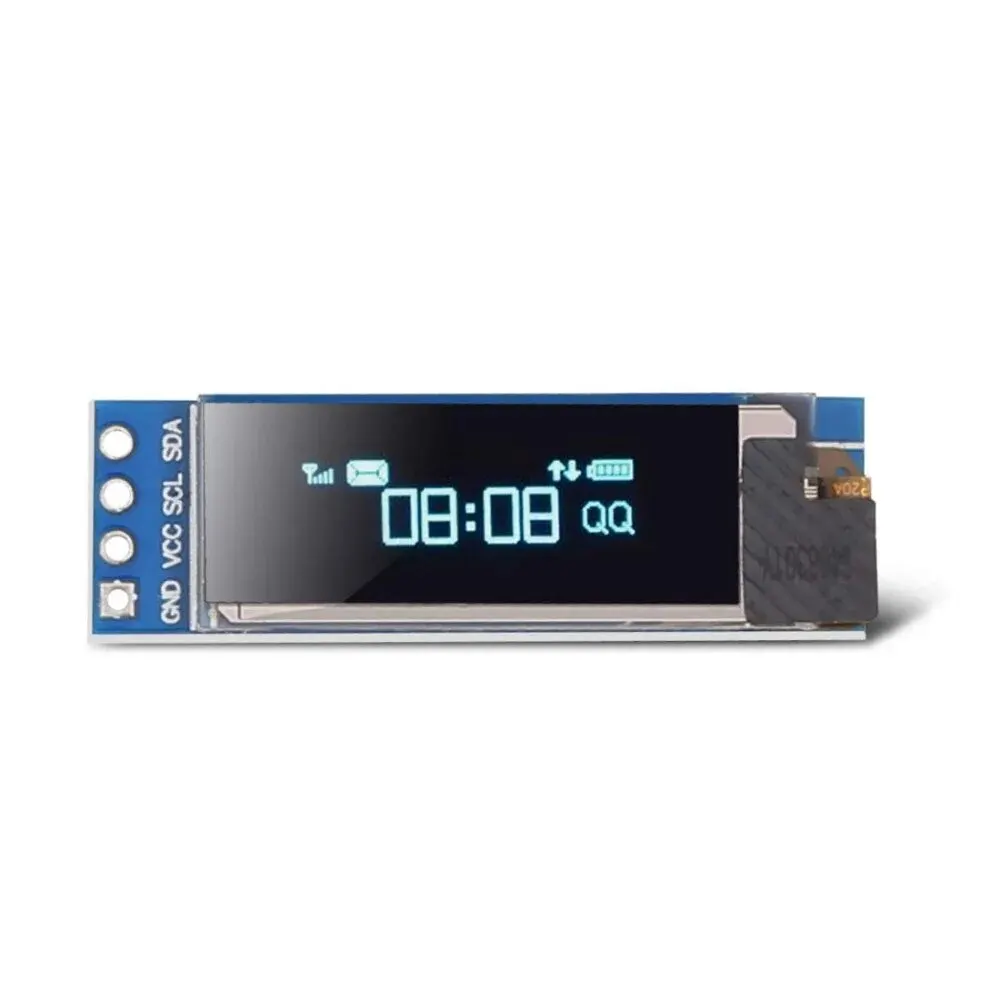

Description du produit
Remarques importantes
- Ne pas inverser VCC et GND. Cela endommagera l’écran OLED.

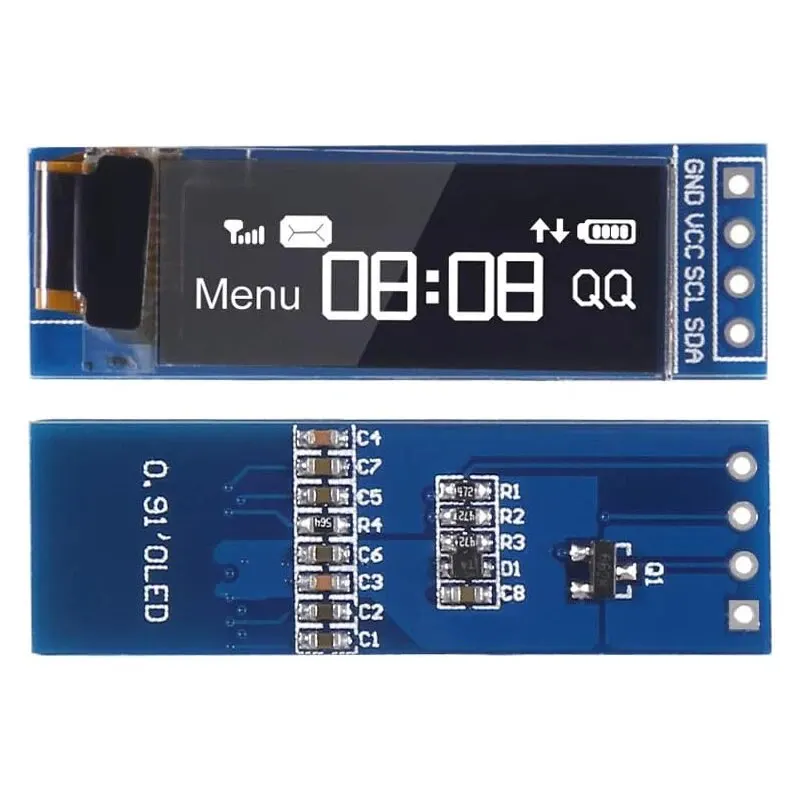

Description des broches
- GND: Puissance au sol
- VCC: Puissance + (DC 3.3 ~ 5V)
- SCL: Ligne d’horloge
- SDA: Ligne de données
Spécifications
- Modèle: SH-S091
- Taille de l’écran: 0.91 pouces
- Interface: IIC
- Puce principale: SSD1306
- Tension de fonctionnement: alimentation 3.3V ~ 5.0V
- Température de fonctionnement: -30°C ~ 70°C
- Zone d’affichage: 22.384×5.584 mm
- Taille physique: 38×12 mm
- Taille des pixels: 0.159×0.159 mm
- Pas de pixels: 0.175×0.175 mm
- Type d’interface: Interface IIC
- Nombre de broches: 4Pin
Contenu de l’emballage
- Module d’affichage OLED 1x 0.91 pouces I2C SSD1306
Ce que pensent les clients du produit
Aucun avis client n’est disponible pour le moment.
Avis de l’expert
Le module d’affichage OLED SH-S091 est parfait pour les utilisateurs d’Ardu37 à la recherche d’un écran blanc et bleu de petite taille. Avec une interface IIC et une puce principale SSD1306, il offre une grande compatibilité avec différents systèmes.
La tension de fonctionnement de 3.3V à 5V le rend adaptable à de nombreux projets. Sa taille physique compacte de 38×12 mm en fait un choix idéal pour les petits appareils. De plus, sa faible consommation d’énergie est un avantage certain pour les dispositifs portables ou alimentés par batterie.
Cependant, il convient de noter que l’inversion des broches VCC et GND peut endommager l’écran OLED. Il est donc important de faire attention lors du câblage.
FAQ

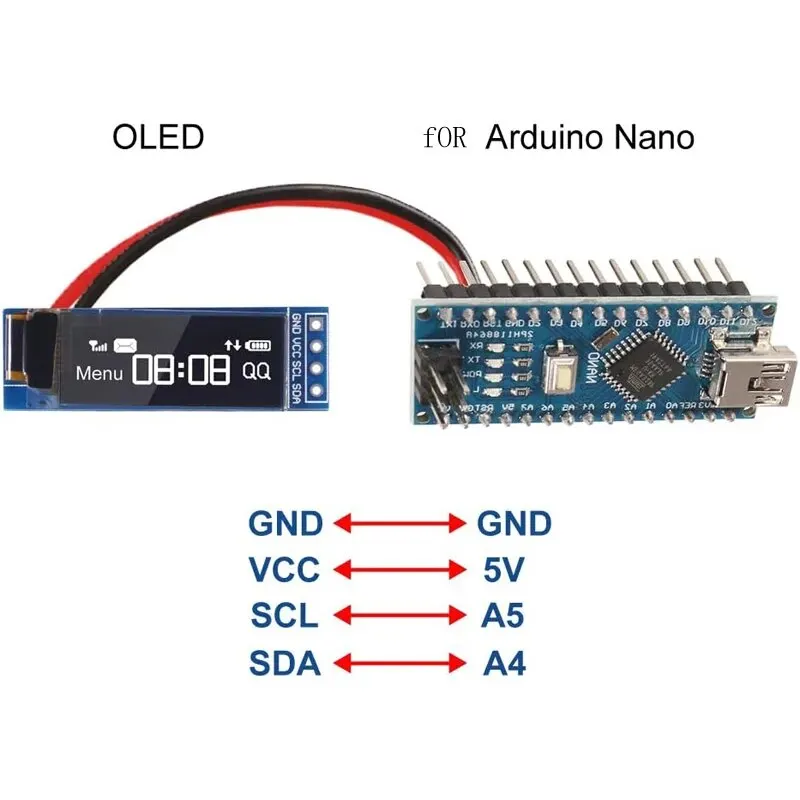

Comment connecter l’écran OLED SH-S091 à mon Arduino ?
Pour connecter l’écran OLED SH-S091 à votre Arduino, vous devez utiliser la ligne d’horloge (SCL) et la ligne de données (SDA) pour l’interface I2C. Assurez-vous de connecter correctement les broches GND et VCC pour éviter tout dommage.
Cet écran OLED fonctionnera-t-il avec un voltage supérieur à 5V ?
Non, cet écran OLED SH-S091 est conçu pour fonctionner avec une tension d’alimentation de 3.3V à 5V. L’utilisation d’une tension supérieure peut endommager l’écran.
Puis-je utiliser cet écran OLED avec d’autres microcontrôleurs que l’Ardu37 ?
Oui, cet écran OLED est compatible avec différents microcontrôleurs prenant en charge l’interface I2C. Assurez-vous simplement de bien comprendre les broches de connexion pour assurer une compatibilité correcte.
