Points Clés
| Caractéristiques | Spécifications |
|---|---|
| Technologie d’affichage | OLED |
| Taille de l’écran | 1.5 pouces |
| Résolution | 128×128 pixels |
| Profondeur des couleurs | 6 bits (couleurs 65K) |
| Interface | Intégrée pour Ardu37, Raspberry Pi, STM32 |
Description

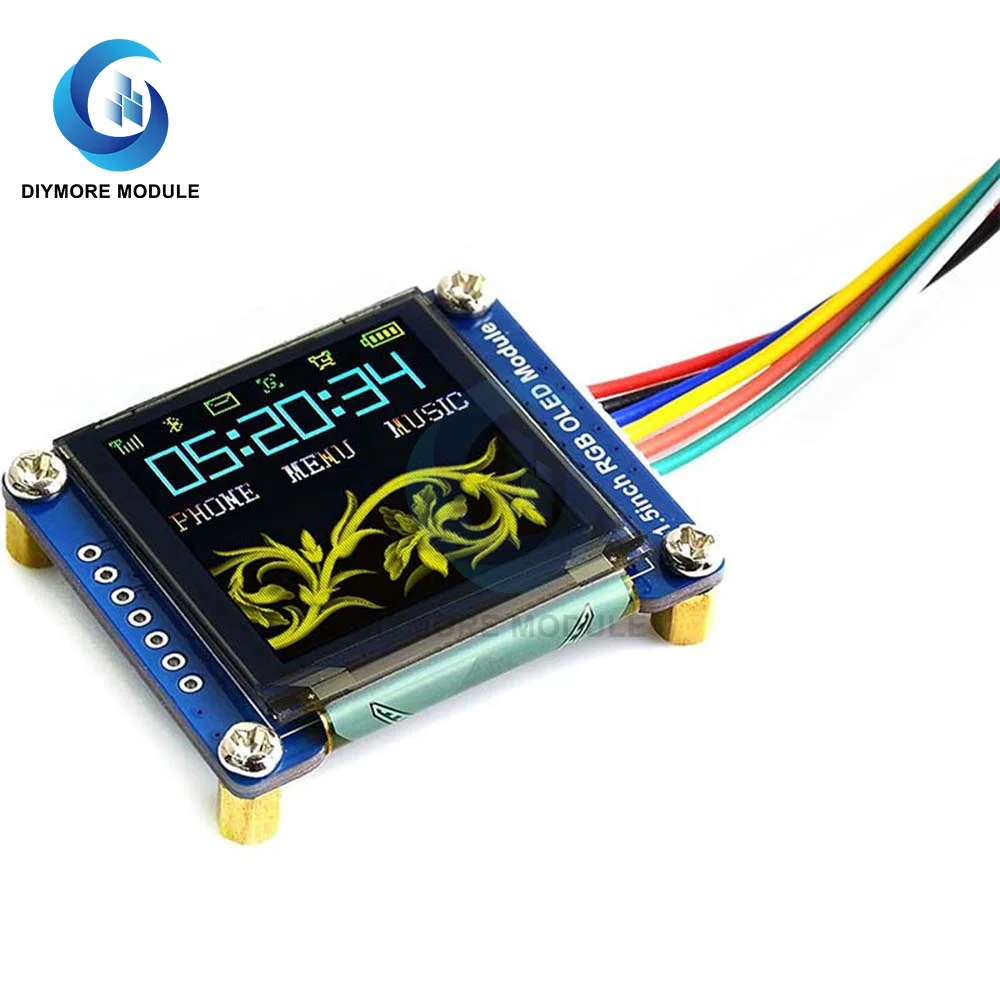

Le module d’affichage OLED RGB 1.5 pouces 128×128 est un écran complet qui offre une haute résolution et des couleurs éclatantes. Il est doté d’un contrôleur intégré et utilise l’interface SPI pour communiquer avec d’autres appareils.
Caractéristiques
- Haute résolution 128×128, couleurs 65K, affiche clairement les images colorées
- Prend en charge l’interface SPI à 4 fils OU SPI à 3 fils, configurée via une résistance intégrée
Spécifications
- Conducteur: SSD1351
- Interface: SPI 4 fils, SPI 3 fils
- Couleur d’affichage: RVB, couleurs 65K
- Résolution: 128×128
- Angle de vue: >160 °
- Tension de fonctionnement: 3.3V / 5V
- Dimension: 44.5×37 (mm)

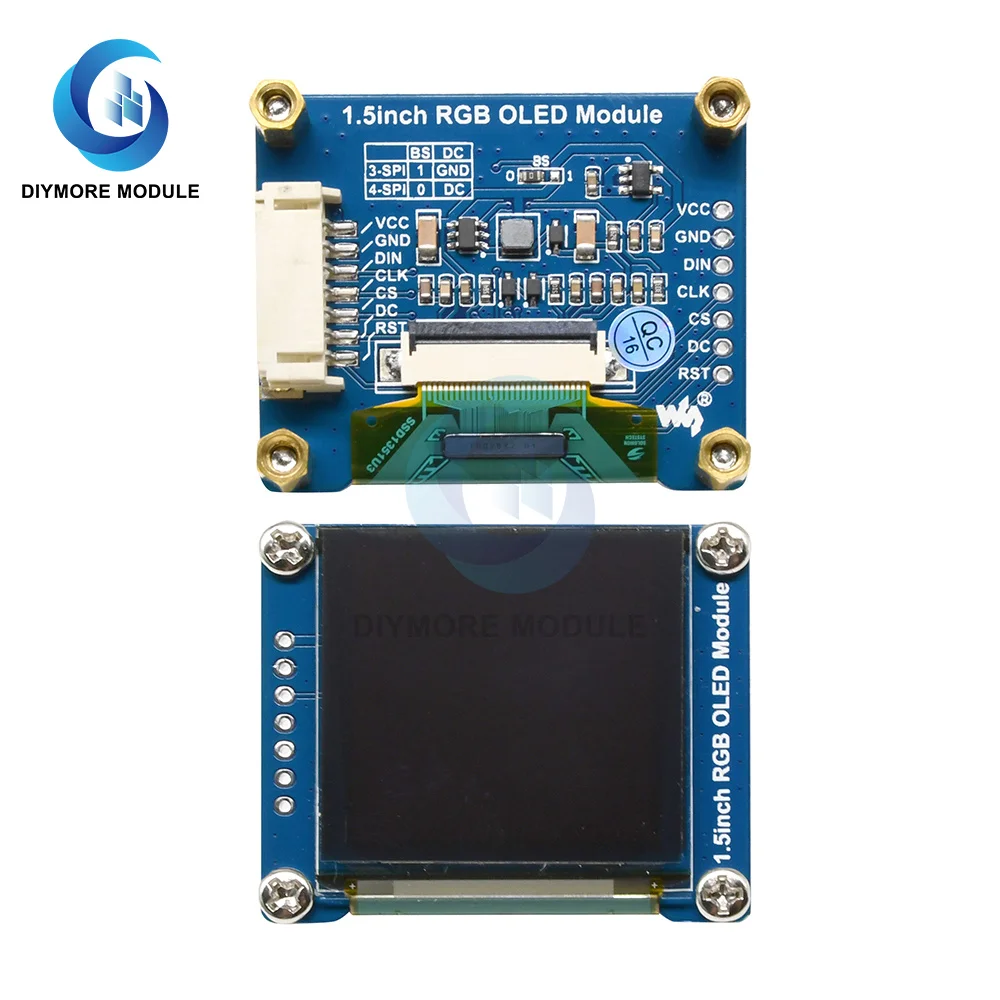

Interface
- VCC: Puissance (entrée 3.3 ~ 5V)
- GND: Sol
- DIN: Entrée de données
- CLK: Entrée de données d’horloge
- CS: sélection de la puce, faible actif
- DC: SPI 4 fils: Sélection de données/commandes (haute pour les données, basse pour les commandes)
- SPI à 3 fils: Se connecte à GND, reste bas
- RST: Réinitialiser, faible actif
Interfaces d’entraînement
- 4 fils SPI: BS DC
- 3 fils SPI: DC se connecte à GND
Contenu du paquet

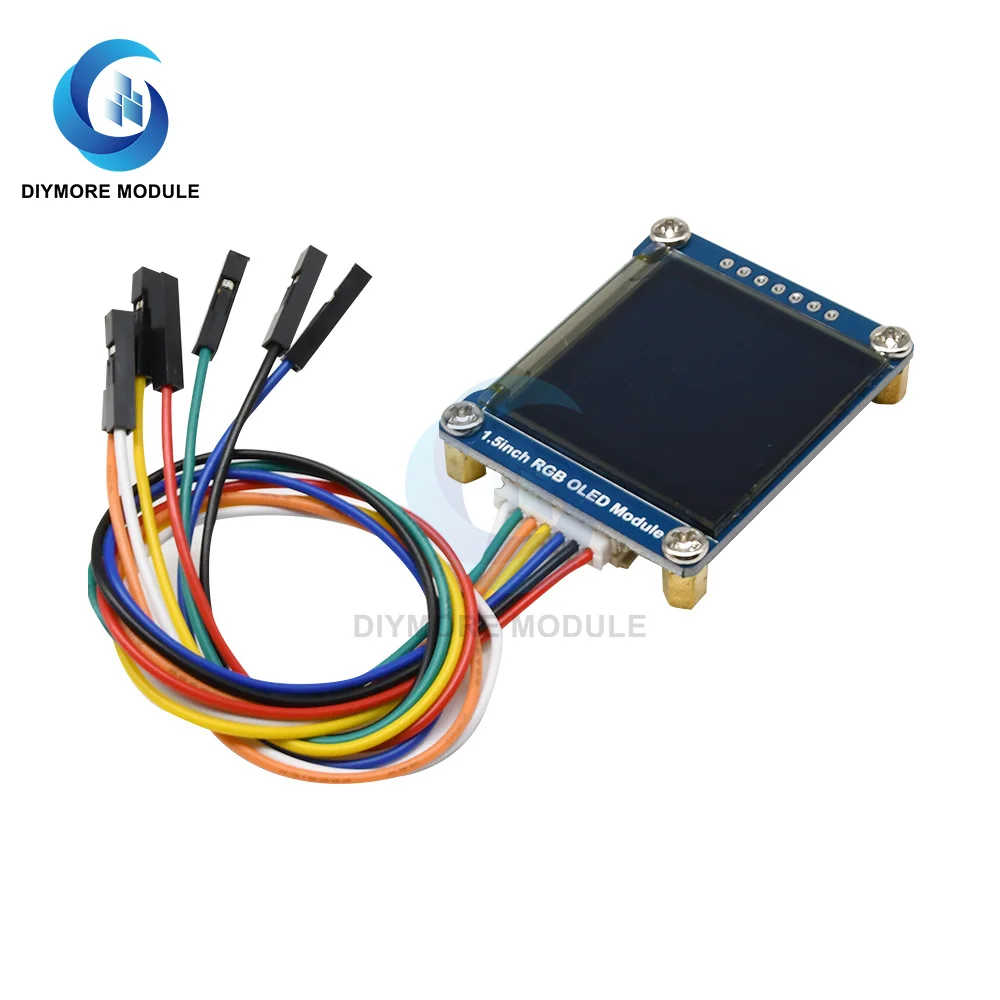

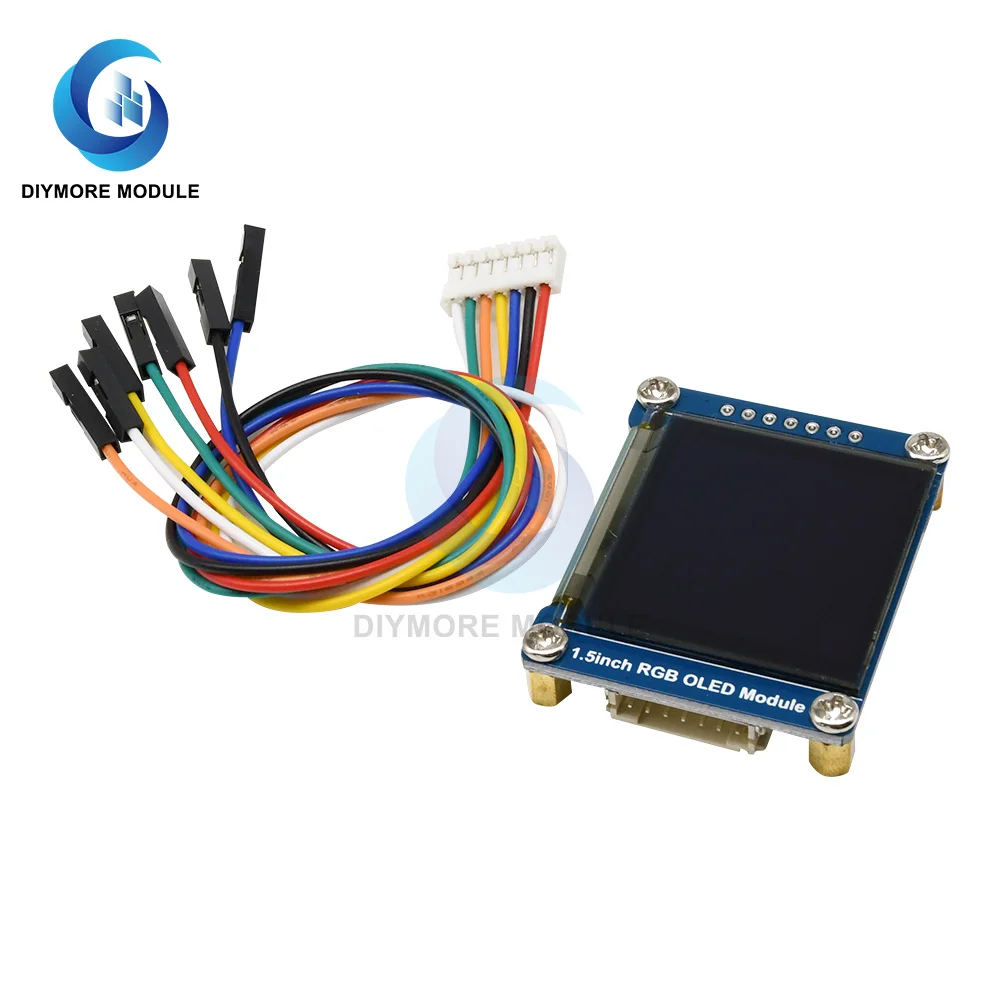

- 1 X Module d’affichage OLED 1.5 pouces

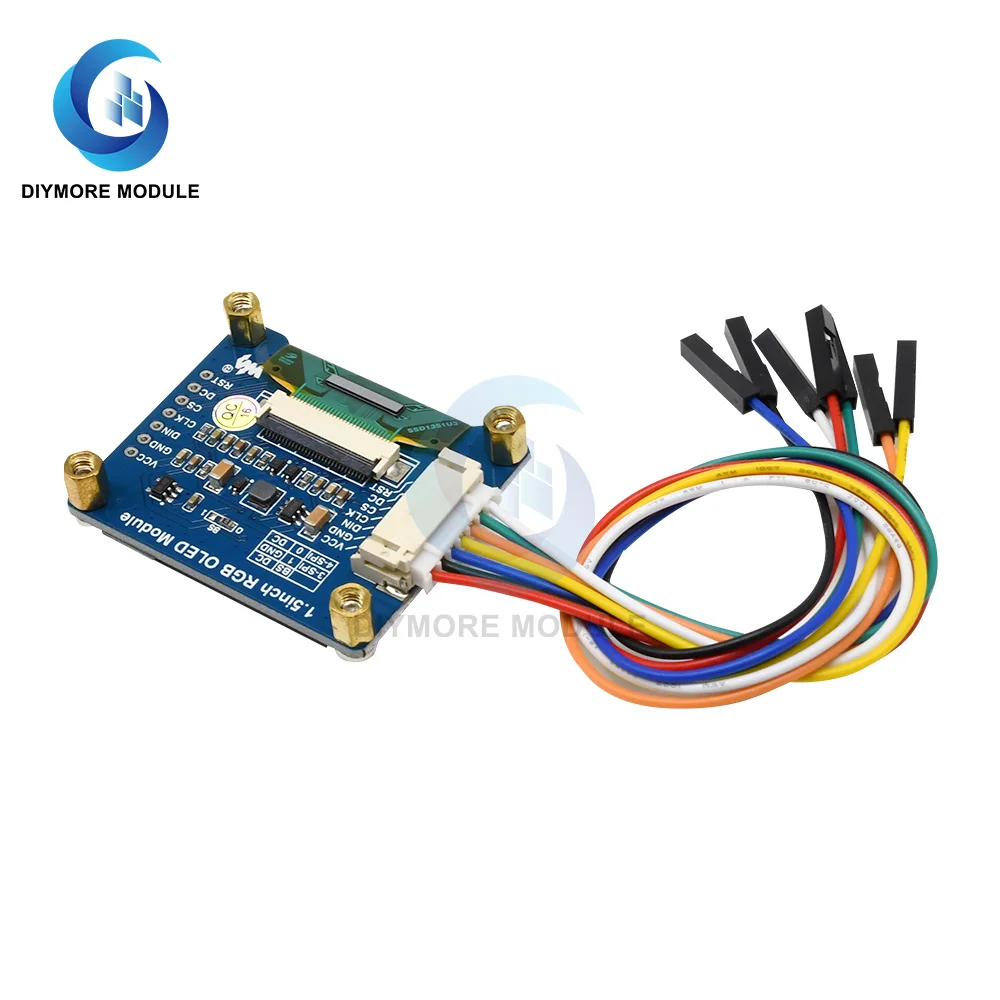

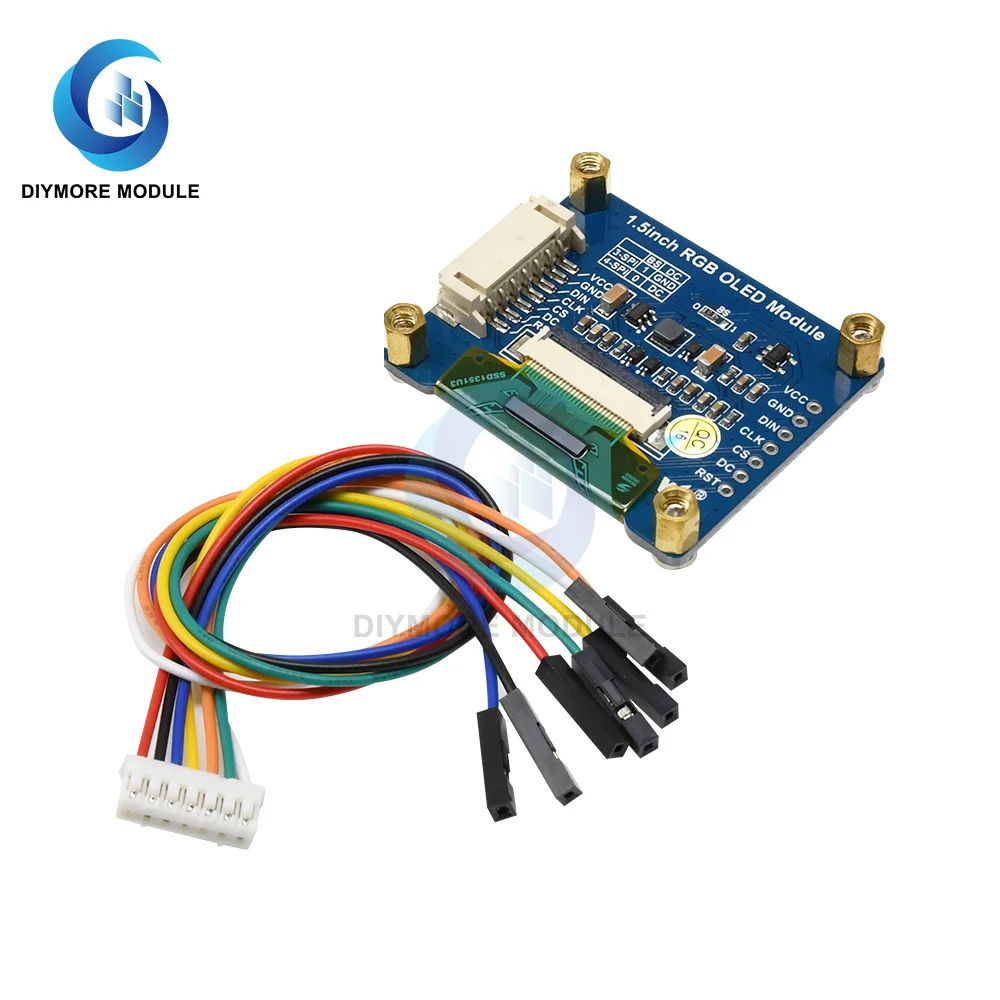

- 1 X câble dupond PH2.0 7P
Pensées des clients
Aucun avis disponible.
Avis sur le produit
Le module d’affichage OLED RGB 1.5 pouces 128×128 offre une résolution élevée et des couleurs vives, ce qui permet d’afficher des images colorées de manière claire. Il est compatible avec plusieurs interfaces, dont Ardu37, Raspberry Pi et STM32. Cependant, il est important de noter que ce produit nécessite une configuration via une résistance intégrée pour l’interface SPI à 4 fils ou SPI à 3 fils.
FAQ
Aucune question fréquente n’a été posée pour le moment.
