Points Clés
| Points importants |
|---|
| Kit de carte de blindage de vis/bornier de prototype pour ArduinoMEGA-2560 R3 |
| Non assemblé |

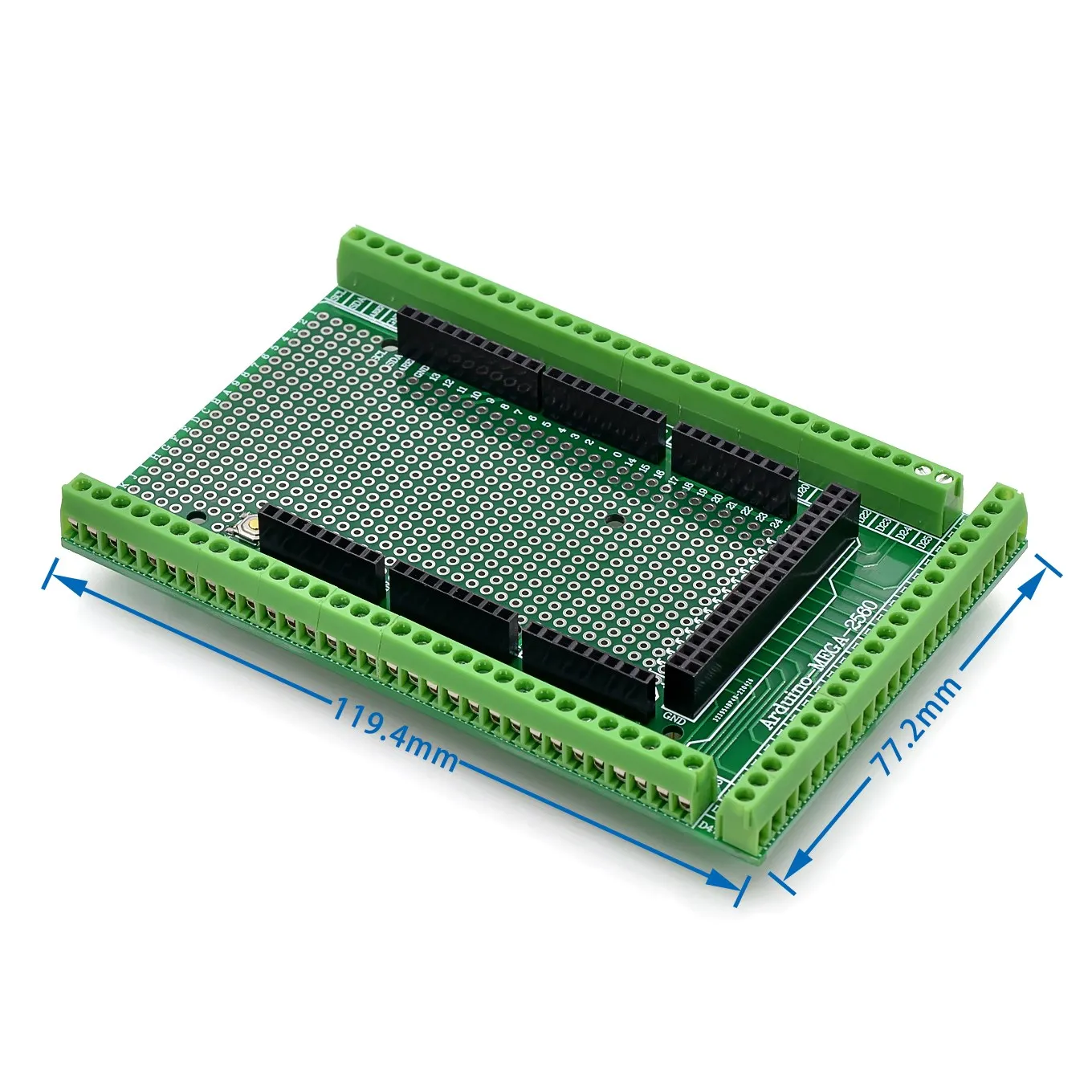

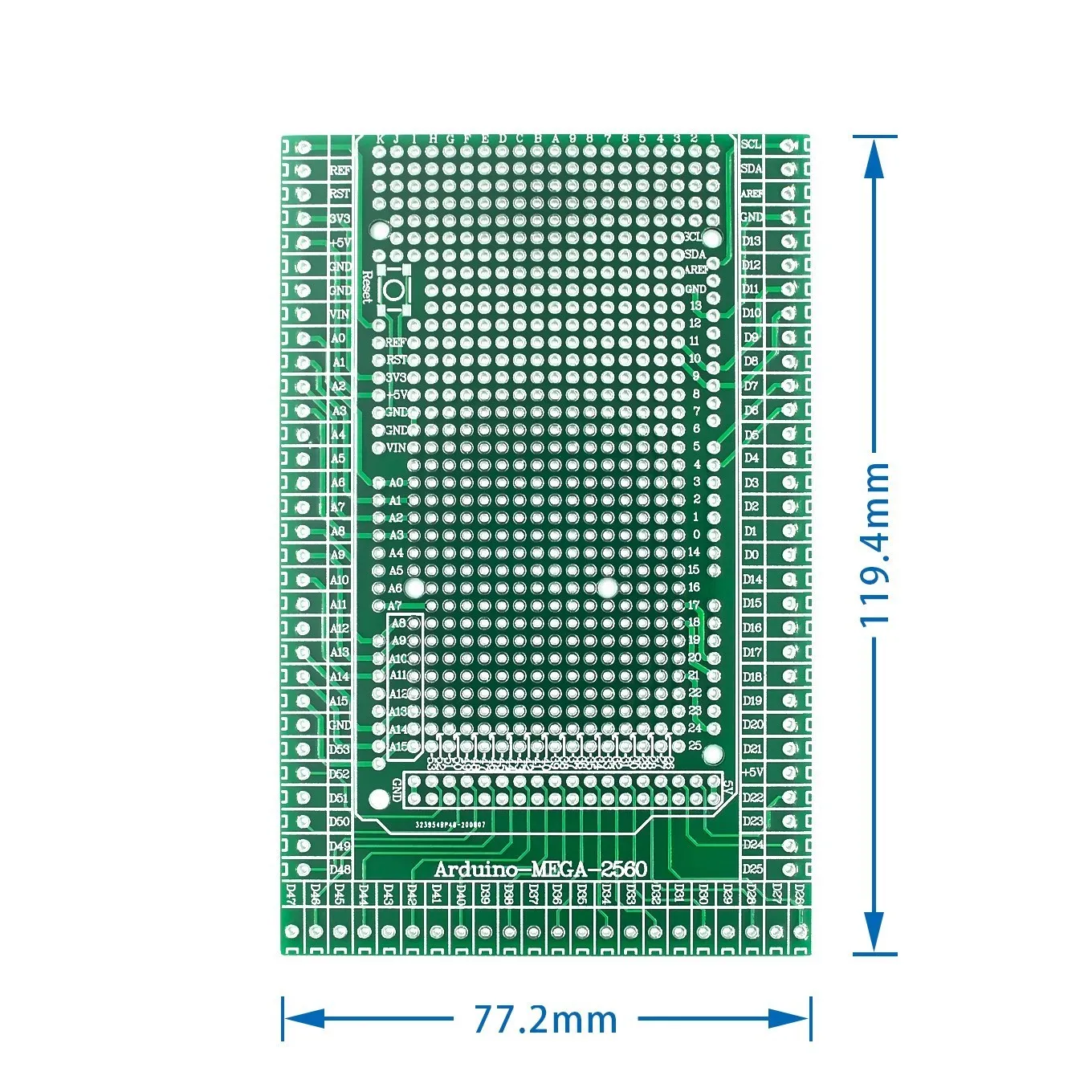

| PCB en fibre de verre FR-4, double couches de cuivre, taille 120mm x 78mm |
| Grille de coussinets/pas 2.54mm / 0.1 « , diamètre du trou 0.8mm |
| Pas de bornier 3.5mm / 0.138 « , diamètre du trou 1.2mm |
| Pas de 3.5mm / 0.138 « mini borniers, total 84 broches (3 pôles x24pcs, 2 pôles x6pcs) |
| Gamme de fil 26 ~ 16AWG, longueur de bande 5mm, vis M2 en acier, tête de broche et cage en laiton |
| Pas 0.1 « /2.54mm, longueur de la broche 15mm / 0.59 » |
| Rangée simple 10pin x1pcs, rangée simple 8pin x 5pcs, double rangée 18pin x1pcs |
Description du produit

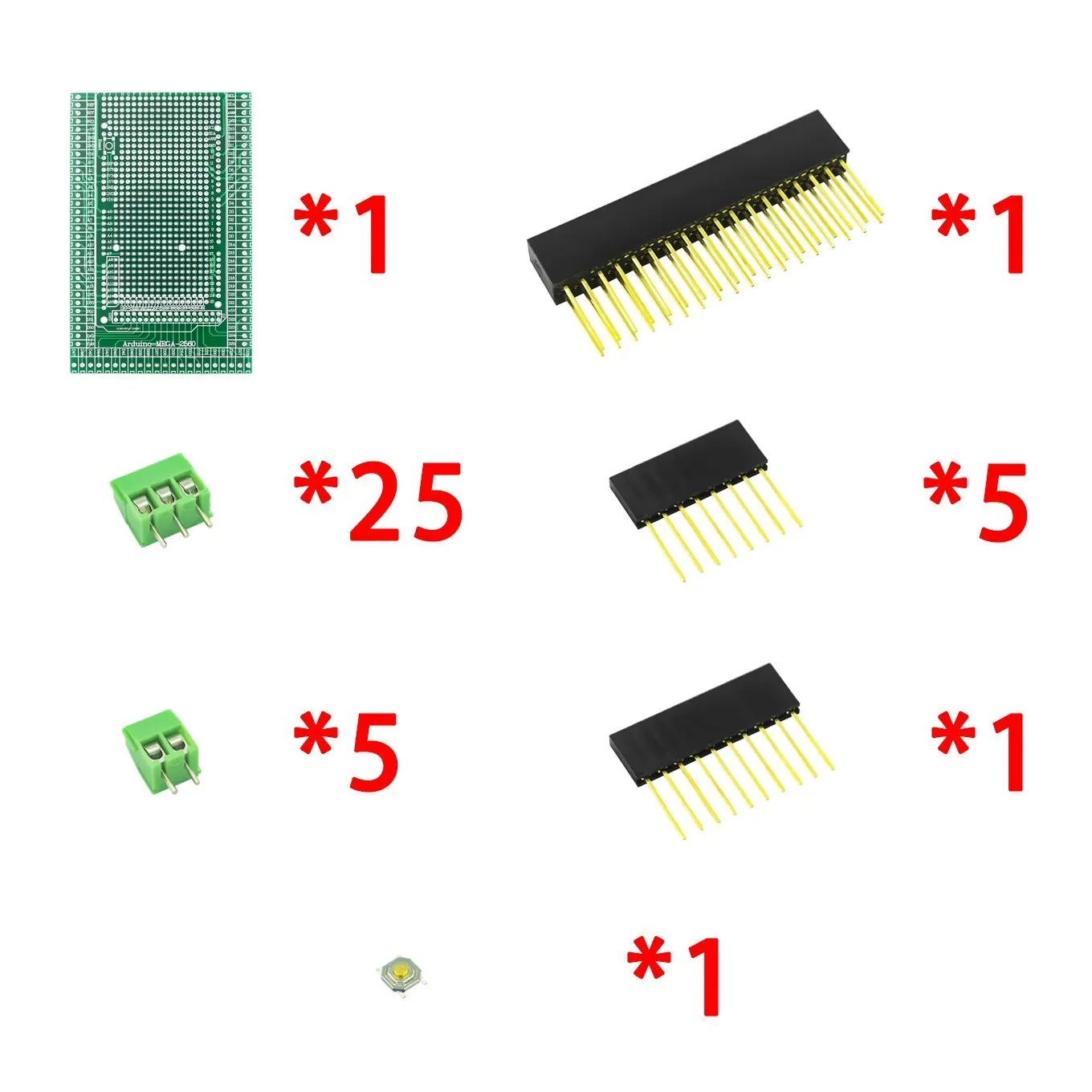

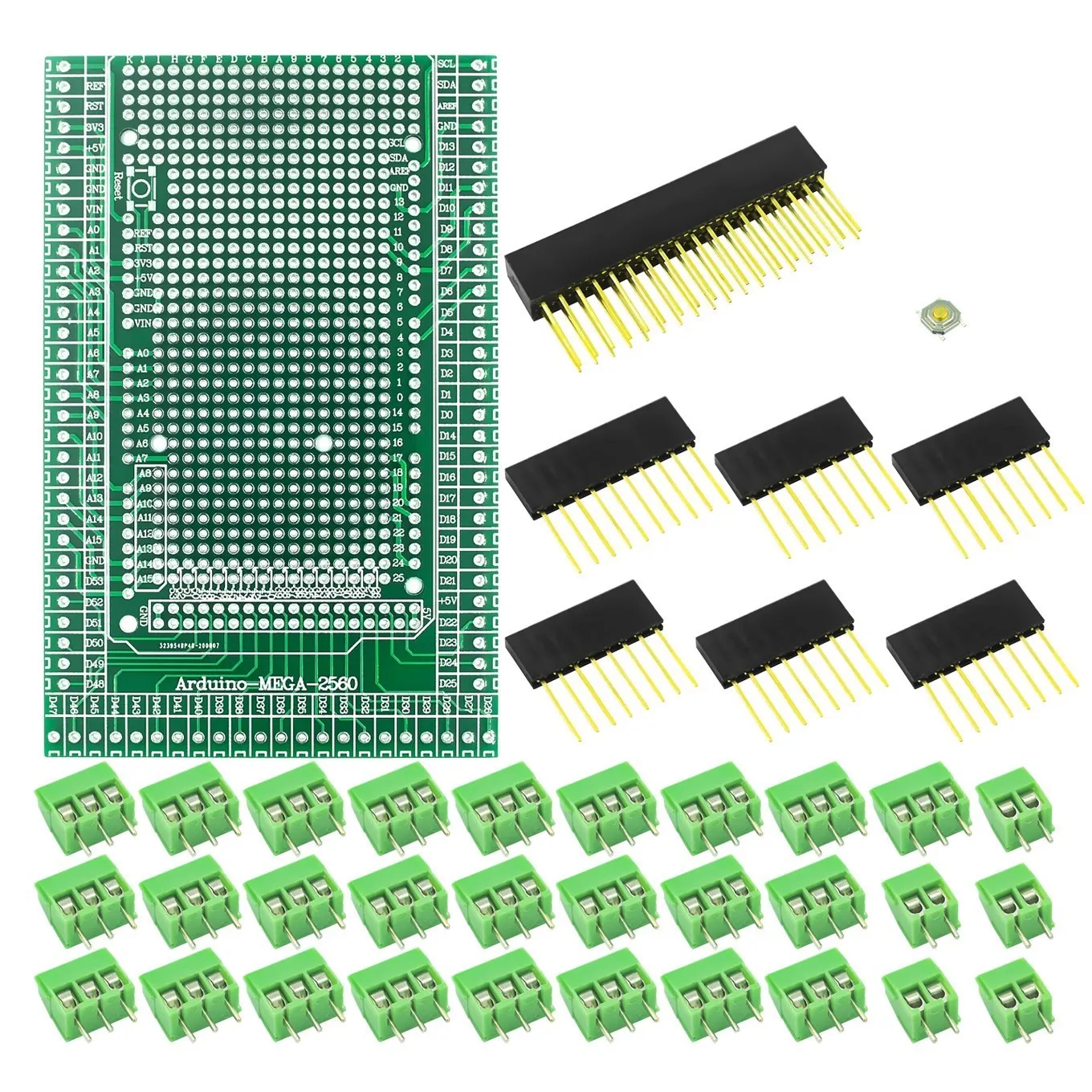

Le kit comprend une carte de prototype PCB, des borniers et des prises d’en-tête femelles. Il s’agit d’un kit non assemblé, ce qui vous permet d’avoir une utilisation flexible. Le PCB est en fibre de verre FR-4 avec une double couche de cuivre et une taille de 120 mm x 78 mm. La grille de coussinets a un pas de 2,54 mm / 0,1″ et un diamètre de trou de 0,8 mm. Les borniers ont un pas de 3,5 mm / 0,138″ avec un diamètre de trou de 1,2 mm. Ils sont mini borniers et vous en avez un total de 84 broches (3 pôles x 24pcs, 2 pôles x 6pcs). La gamme de fils compatible va de 26 à 16AWG, avec une longueur de bande de 5 mm. Les vis sont en acier M2 avec une tête et une cage en laiton. Les prises femelles d’en-tête ont un pas de 0,1 « / 2,54 mm avec une longueur de broche de 15 mm / 0,59 ». Vous avez une rangée simple de 10 broches x 1 pcs, une rangée simple de 8 broches x 5 pcs et une double rangée de 18 broches x 1 pcs.
