Kit imprimante 3D complet avec Arduino – Test et Avis

.
.

Points Clés

Description du produit

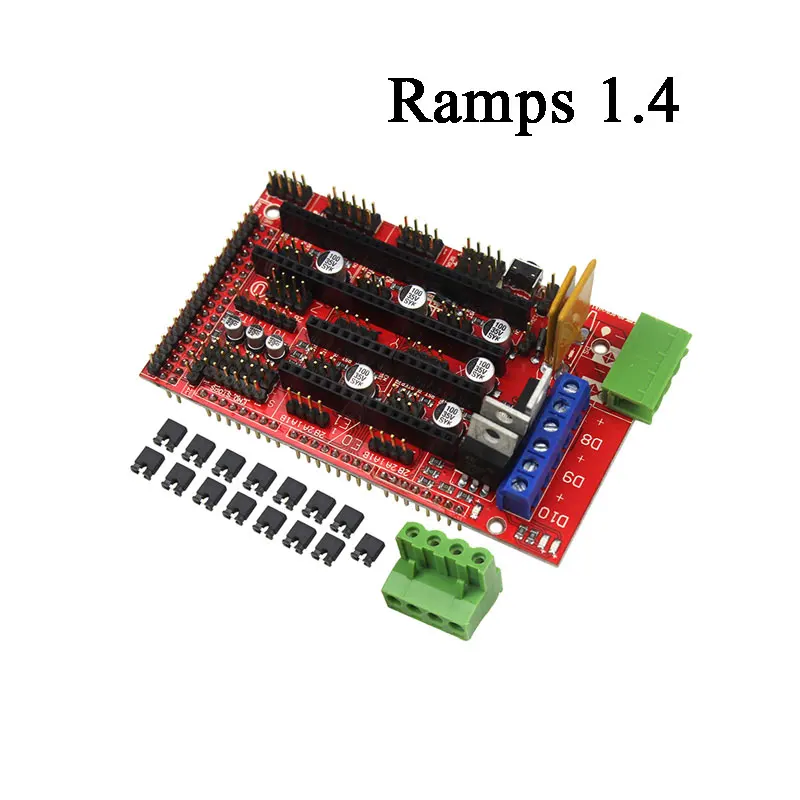

Rampe 1.4

Cette liste est très courte. C’était comme un petit paquet à faible coût pour RepRap doit faire de la place pour l’ensemble de l’électronique. Pire des interfaces avec le puissant Pour Arduino MEGA plate-forme Pour Arduino Mega, et ont beaucoup d’espace pour l’expansion. Sur les bâtons de pas et un pour l’électronique de contrôle de l’extrudeuse de bouclier Arduino MEGA pour l’entretien facile, les pièces de rechange, les mises à niveau et les capacités d’extension, y compris la conception modulaire enfichable. En outre, certaines cartes d’extension pour Arduino peuvent être ajoutées au système tant que le disque de la rampe principale est enregistré au sommet de la pile.

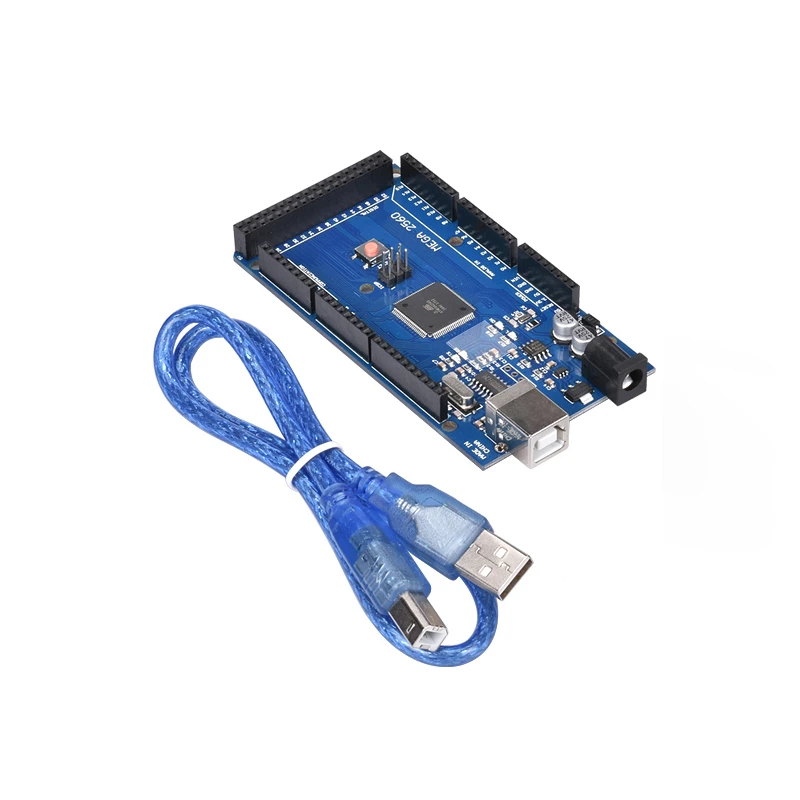

Méga 2560

Microcontrôles: ATmega2560

Tension de fonctionnement: 5V

Tension d’entrée (recommandée): 7-12V

Tension d’entrée (limites): 6-20V

Pins d’E/S numériques: 54 (dont 14 offrent une sortie PWM)

Pins d’entrée analogique: 16

Électricité CC pour broche d’E/S: 40 mA

Courant continu pour broche 3,3 V: 50 mA

Mémoire Flash: 256 KB DAVON 4 KB utilisé par bootloader

SRAM: 8 Ko

EEPROM: 4 Ko

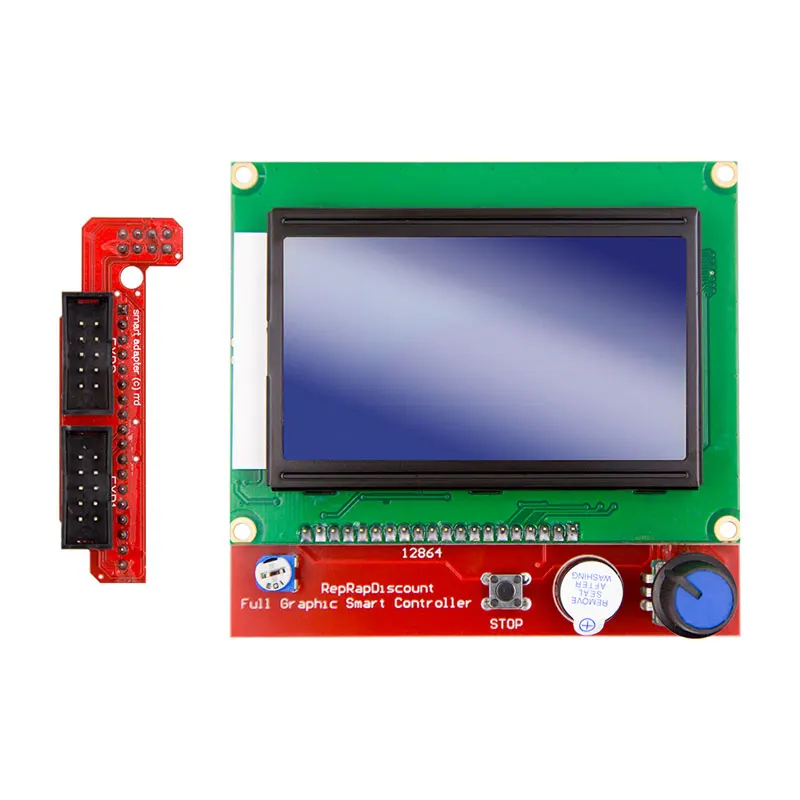

LCD 12864

Les imprimantes 3D utilisent le panneau de commande LCD, sont des accessoires d’extension de rampe. Panneau de commande LCD à travers lequel ils peuvent atteindre la bobine est le modèle 3D fichiers Gcode sont copiés sur la carte SD, puis imprimer le fichier via le panneau de commande LCD. Cette version est une version améliorée de reprap smart controller.

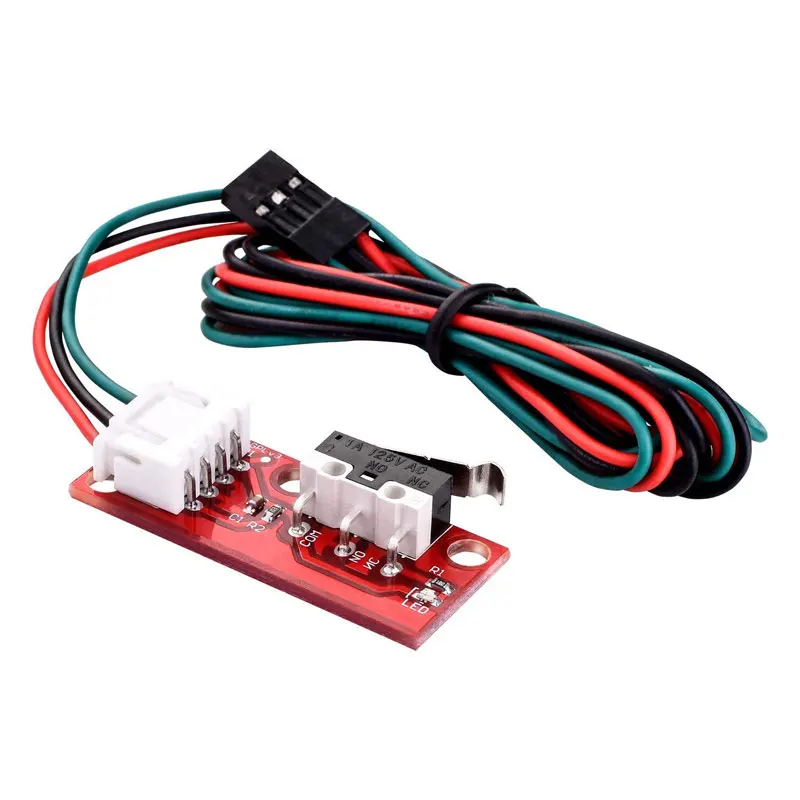

Interrupteur de limitation Endstop

Éléments de commutateurs de qualité.

Connexion personnalisée de haute qualité, avec fil de 22AWG, le fil de cuivre à l’intérieur est très épais, résistant au courant 2A, tension de 300V. Une couche isolante sur une large plage de températures allant jusqu’à 80 degrés. Est-ce que la connexion conjointe du fil de cuivre mince ne peut pas suivre. Pas facile à retirer, branchez-le commodément pour la convivialité, branchez de l’autre côté celui qu’ils peuvent utiliser les prises directes.

Caractéristiques:

• Connexion de ligne rouge VCC (rampes de +)
• Connectez le fil noir GND (rampes de-)
• Connexion de la ligne verte SIGNAL (rampes en s)

Conseils: Dans des circonstances normales, le système doit être configuré pour au moins trois commutateurs mécaniques.

Avantages: Facile à installer, les styles les plus courants.

Inconvénients: Facile à porter et déchirer des pièces mécaniques, la vie est plus courte.

Pilotes A4988

A4988 est un conducteur complet de moteur de microstep avec le traducteur intégré pour l’opération facile. Ce produit est disponible en modes complet, demi, 1/4, 1/8 et 1/16 pas de fonctionnement des moteurs pas à pas bipolaires, capacité de sortie jusqu’à 35 V et 2 EIN. L’A4988 comprend un contrôleur de débit à temps fixe qui modifie les contrôleurs en mode de décroissance lente ou mixte. Le convertisseur A4988 est la clé d’une mise en œuvre facile. Tant que l’entrée « step » donne une impulsion, le moteur entraîne un microstep. Il n’y a pas de séquences phasées, de lignes de contrôle haute fréquence ou d’interfaces complexes à programmer. L’interface A4988 est très appropriée au microprocesseur complexe non disponible ou surchargé.

Caractéristiques et avantages:

• Faible sortie RDS (On)
• Détection de décroissance de courant automatique/mode de sélection
• Mélanger avec des modes de décroissance de courant lent
• Correction Synchron pour faible puissance de sortie
• UVLO interne
• Protection contre les courants croisés
• Fournir une logique compatible 3,3 et 5 V
• Arrêt thermique
• Protection de fermeture au sol
• Protection contre les courts-circuits de charge
• Cinq modes optionnels: plein, 1/2, 1/4, 1/8 et 1/16

Images

Ce que pensent les clients du produit

Aucun avis
