Points Clés

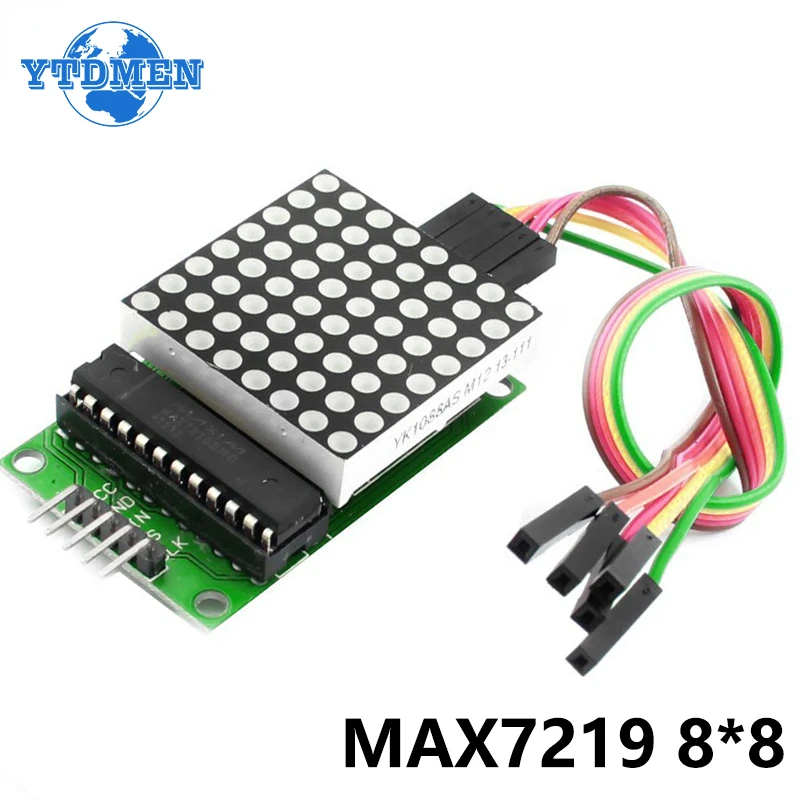

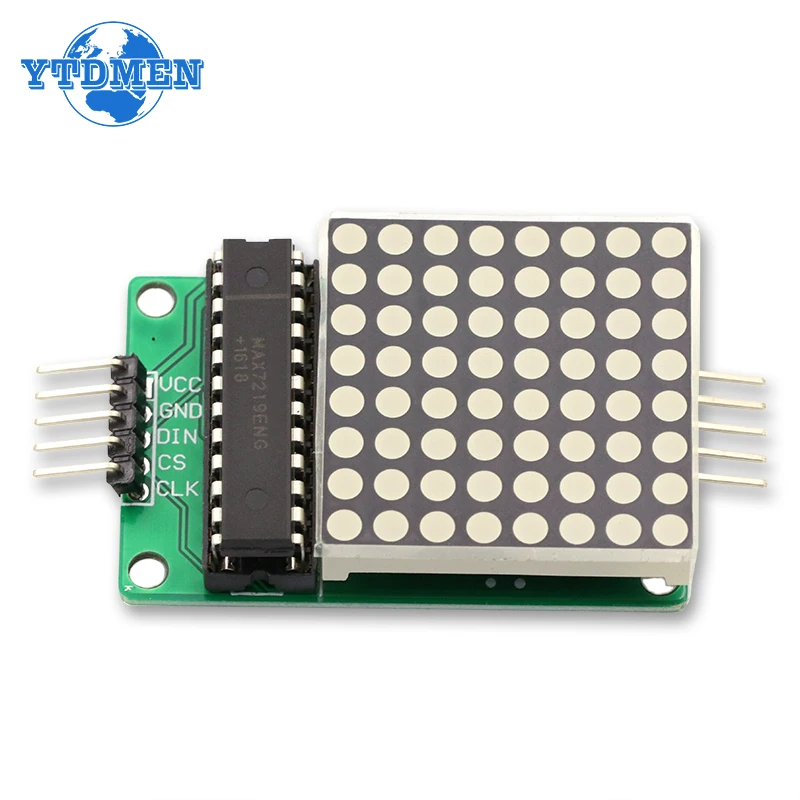

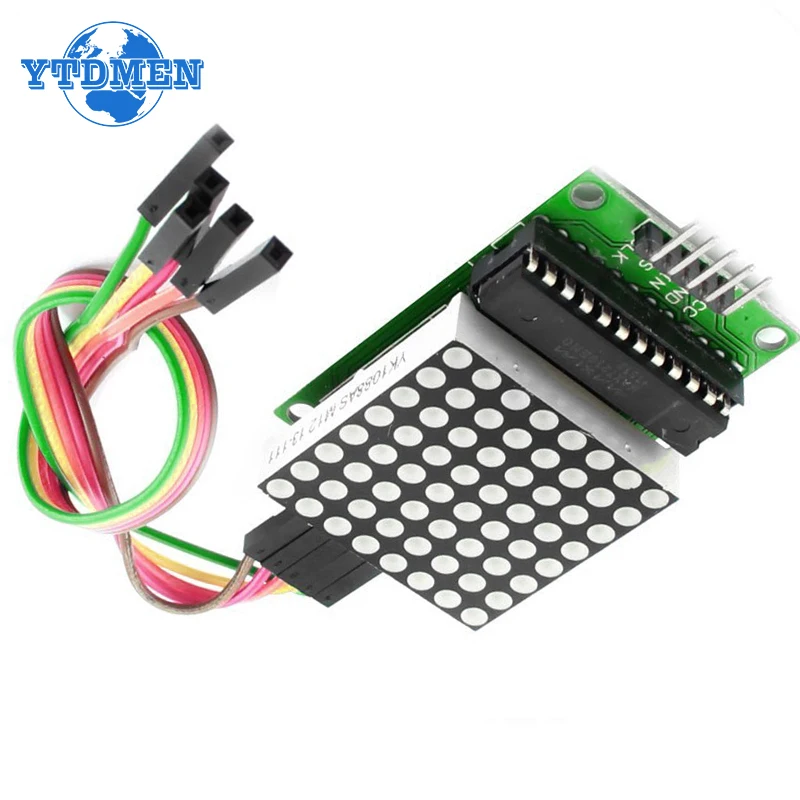

| Description du produit | MAX7219 est un pilote d’affichage à cathode commune d’entrée/sortie série intégrée. Il relie un microprocesseur et un affichage à LED numérique de 8 chiffres de 7 segments. Il peut également être relié à un affichage de diagramme à barres ou à 64 LED indépendantes. Il comprend un encodeur BCD de type B sur puce, plusieurs boucles de balayage, des pilotes de mot de segment et une RAM statique 8*8 pour stocker chaque donnée. Il y a seulement un registre externe utilisé pour placer le courant de segment de chaque LED. |
| Interface | Une interface série pratique à quatre fils peut être connectée à tous les microprocesseurs polyvalents. Chaque donnée peut être adressée sans réécrire tous les affichages lors de la mise à jour. MAX7219 permet également aux utilisateurs de sélectionner l’encodage ou non pour chaque donnée. |
| Caractéristiques | L’ensemble de l’appareil comprend un mode d’arrêt à faible consommation de 150 μA, un contrôle de luminosité analogique et numérique, un registre de limite de balayage permettant aux utilisateurs d’afficher 1 à 8 bits de données, et un mode de détection qui permet à toutes les LED d’émettre de la lumière. |
| Compatibilité | Seuls 3 ports IO peuvent piloter 1 matrice de points! Aucun scintillement pendant l’affichage de matrice de points! Soutenez la cascade! |
| Paramètres du module |
|
| Instructions de câblage |
|
Test et avis
Ce que pensent les clients du produit
Aucun avis n’est disponible pour le moment.
Notre avis
La Matrice à points LED Prévention 7219 offre de nombreuses fonctionnalités intéressantes. Elle permet de connecter un microprocesseur à un affichage à LED numérique de 8 chiffres de 7 segments. Elle est également compatible avec un affichage de diagramme à barres ou à 64 LED indépendantes. L’interface série à quatre fils facilite la connexion avec tous les microprocesseurs polyvalents. De plus, la possibilité de sélectionner l’encodage pour chaque donnée est un avantage supplémentaire.
Le module dispose également d’un mode d’arrêt à faible consommation, d’un contrôle de luminosité analogique et numérique, ainsi que d’un registre de limite de balayage permettant d’afficher différentes configurations de données. La compatibilité avec la cascade est un autre avantage, permettant de gérer plusieurs modules avec seulement 3 ports IO.
Cependant, il est important de noter que ce produit ne possède pas encore d’avis clients pour confirmer sa performance et sa qualité. Il convient donc de faire preuve de prudence lors de l’achat.
FAQ
Comment câbler la Matrice à points LED Prévention 7219?
1. Le côté gauche du module est le port d’entrée, et le côté droit est le port de sortie.
2. Lors du contrôle d’un seul module, il vous suffit de connecter le port d’entrée au CPU.
3. Lorsque plusieurs modules sont en cascade, la borne d’entrée de chaque module est connectée à la CPU, la borne de sortie est connectée à la borne d’entrée du deuxième module, la borne de sortie du deuxième module est connectée à la borne d’entrée du troisième module, et ainsi de suite…
