100% neuf et de haute qualité
Relay Shield (module de relais Quad 5V) est un petit équipement d’alimentation de contrôle de signal de courant module électronique couramment utilisé, permettre des dispositifs de contrôle monopuce haute puissance sont largement utilisés dans le système SCM pour faire projet de maison intelligente; et peut être directement branché sur le compatible l’utilisation de divers types de cartes mères, éliminant les problèmes de câble de patch.
Les caractéristiques du module sont les suivantes:
Caractéristiques du module de blindage de relais
- Norme pour les interfaces et la forme de bouclier
- Peut continuer à empiler d’autres pour les cartes d’extension
- 3 trous de positionnement de vis M3 pour une installation facile
- Entraînement élevé (5V ou 3.3V) fermeture de contact normalement ouverte
- Indicateur de relais intégré (rouge)

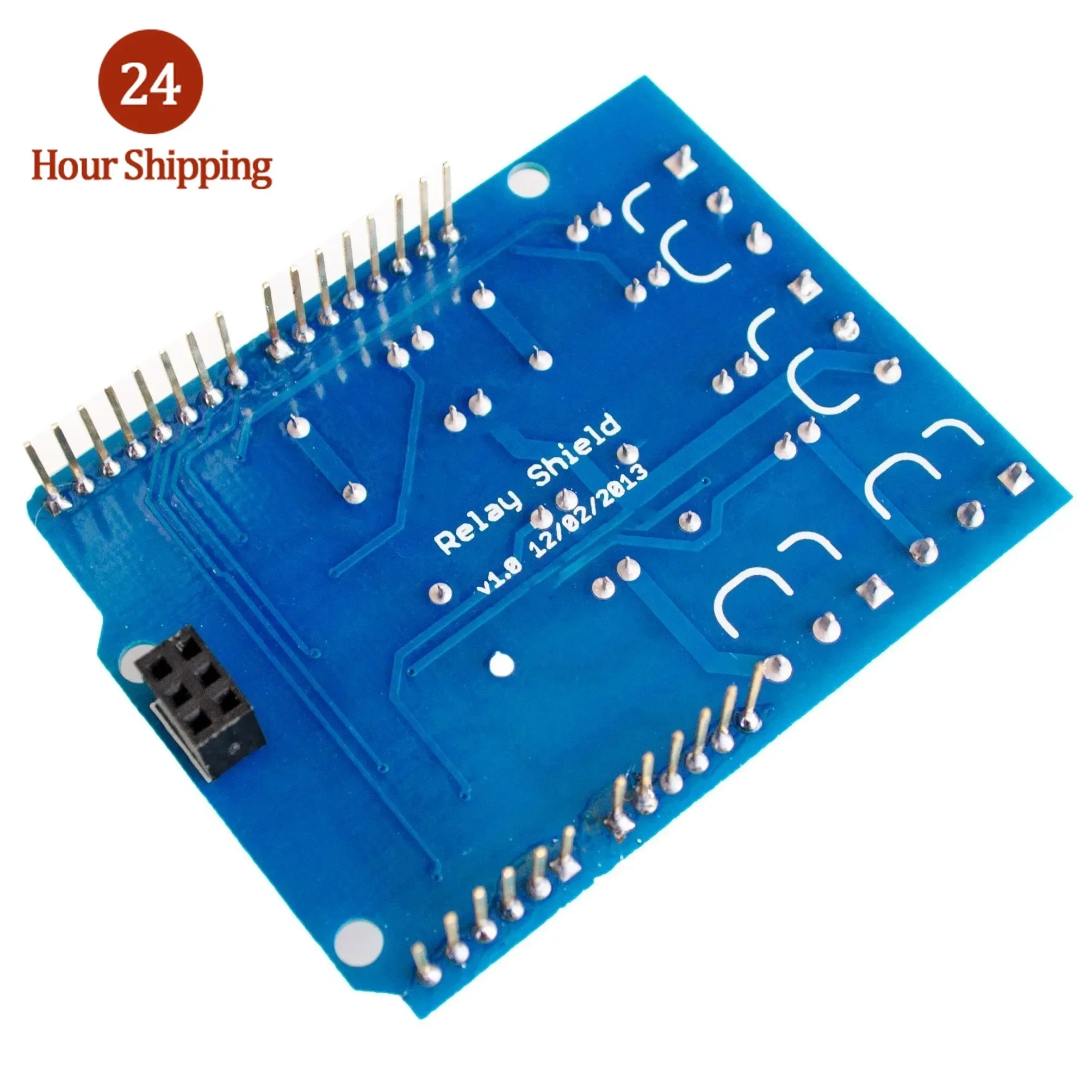

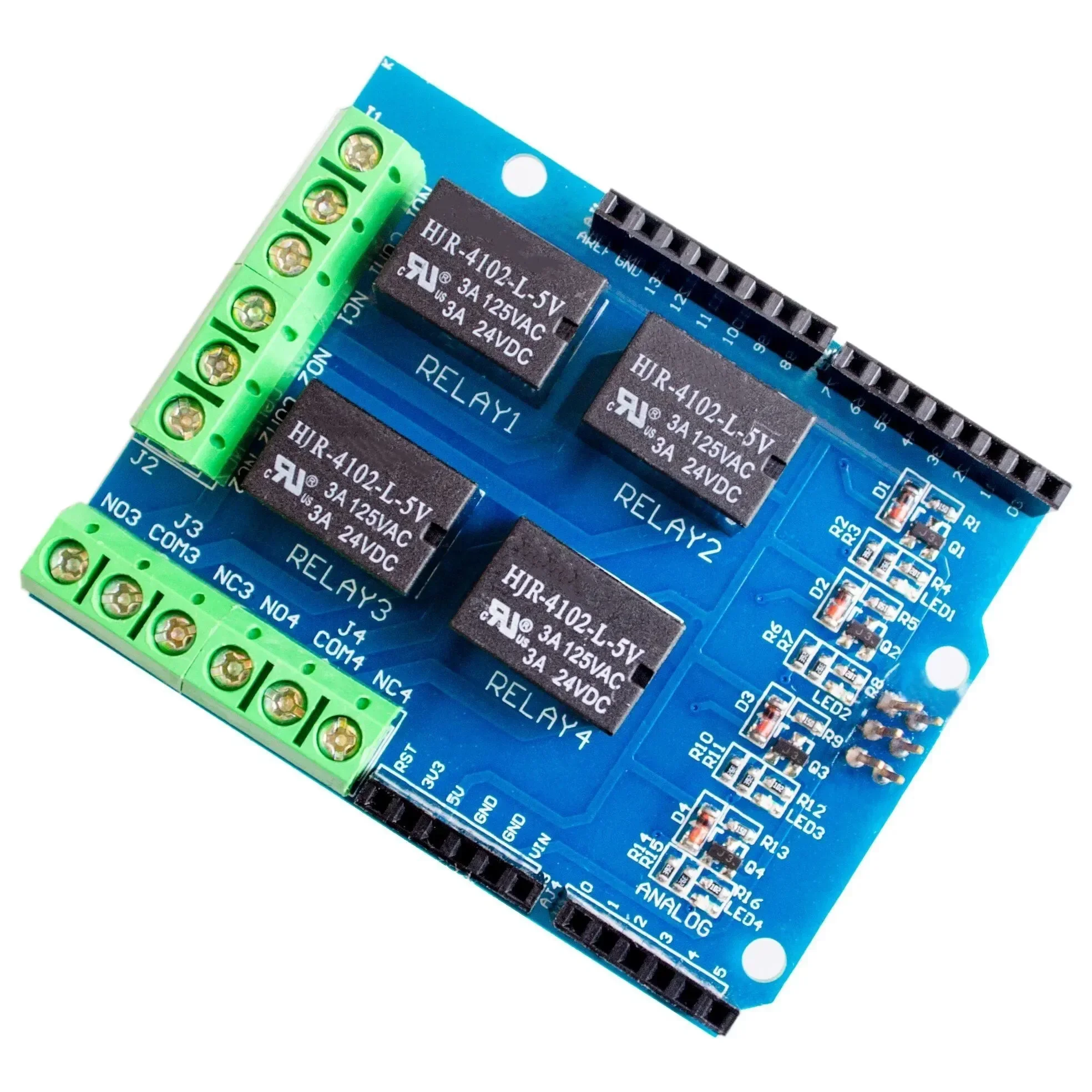

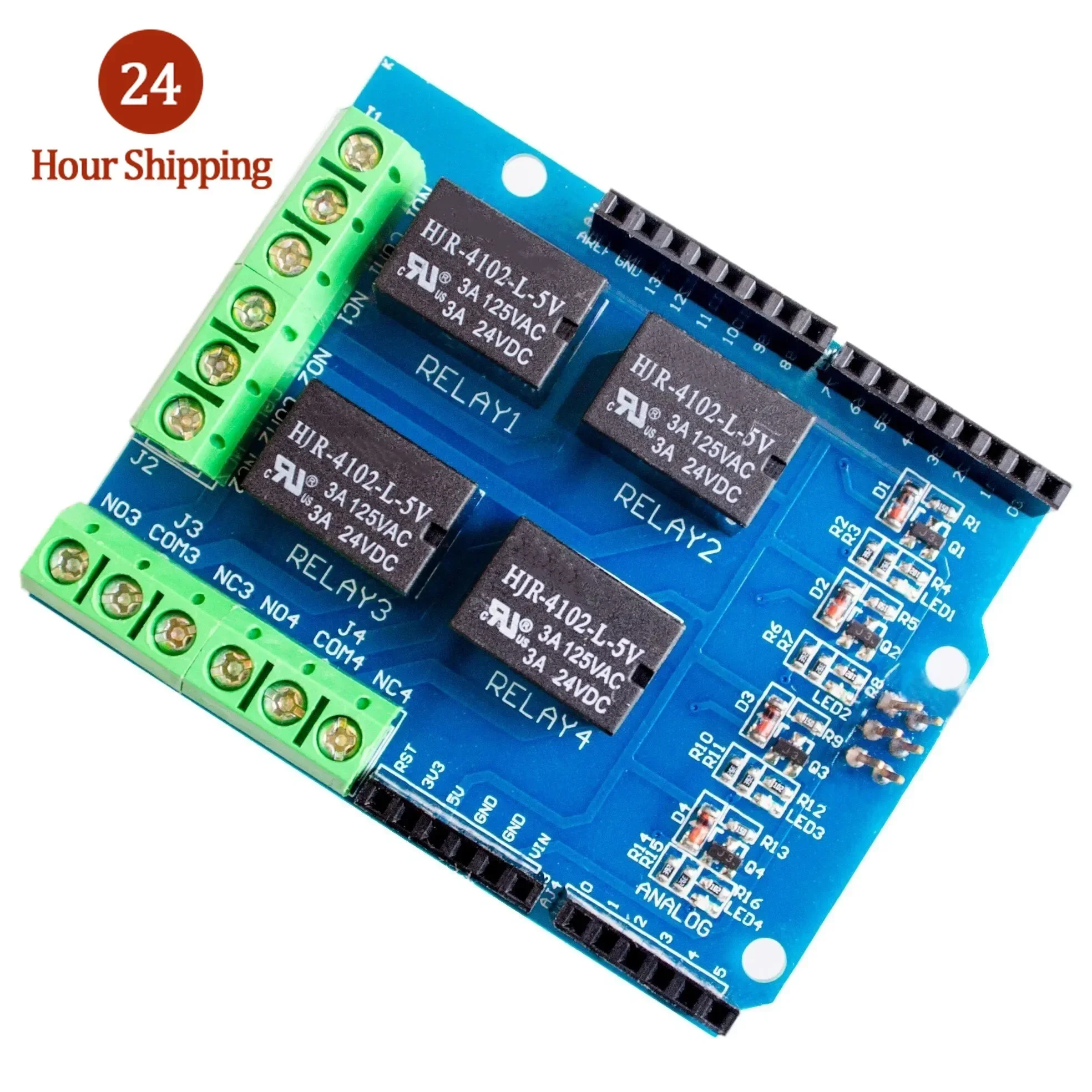

Interface de bouclier de relais
(voir l’image ci-dessous)
Relais
Sky-relais 5V DC, modèle HJR-4102-L-5V, Relay1 nom du 1er relais, l’autre et ainsi de suite.
Interface d’alimentation
Interface d’alimentation 5V DC

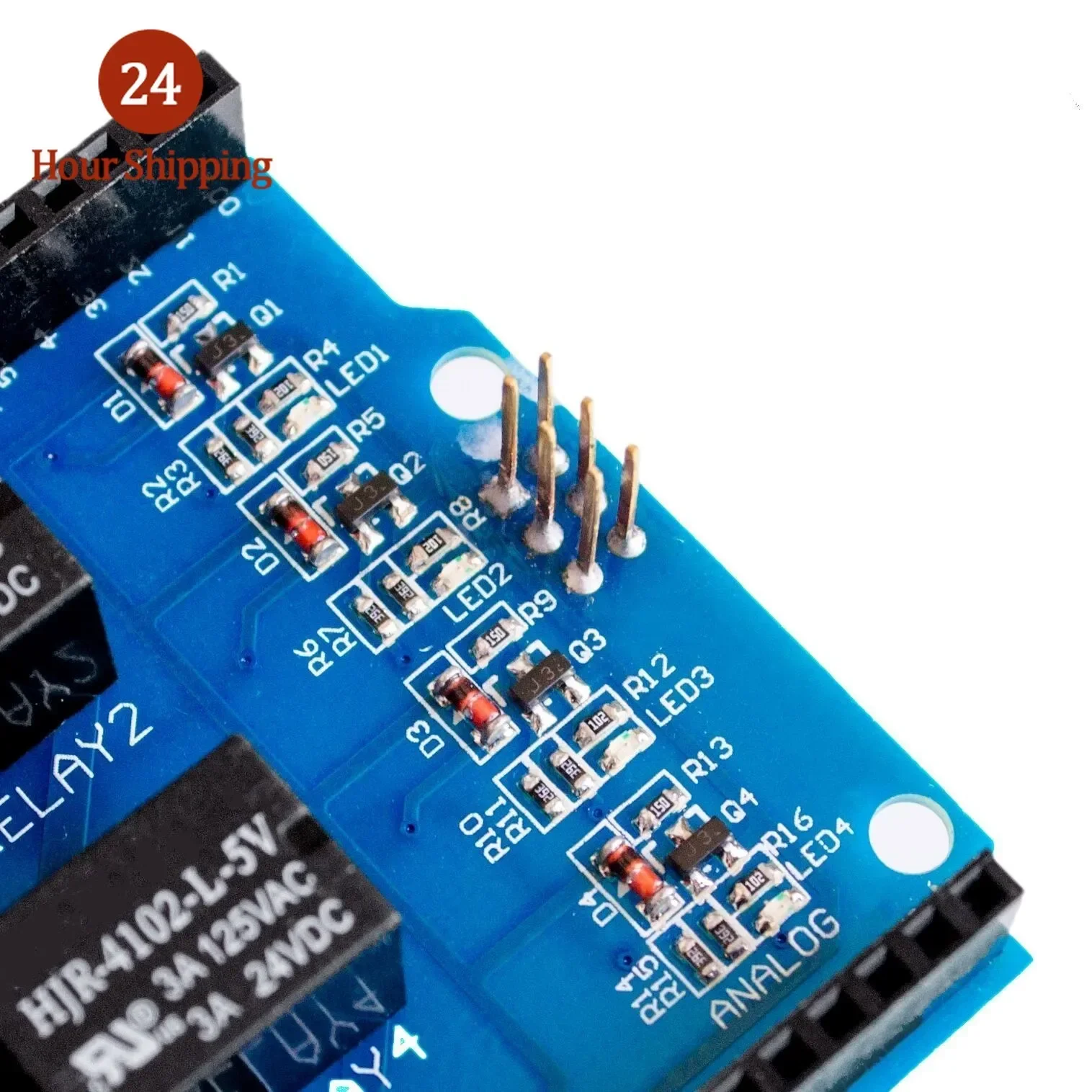

Indicateur
Quatre voyants sont rouges lorsque le relais est entraîné haut, l’indicateur correspondant s’allume.
Bornes de relais
Le terminal haute puissance, haute tension à courant élevé peut être connecté à l’appareil. Le 1er pied (i.e. NOx) est une broche normalement ouverte, la broche NCx est normalement fermée, COMx est commun, c’est-à-dire que lorsque le relais n’est pas piloté, NOx et COMx s’ouvrent entre deux broches, connexion NCx et COMx; lorsque la
