Module de relais optocouplé pour Arduino – Test et Avis

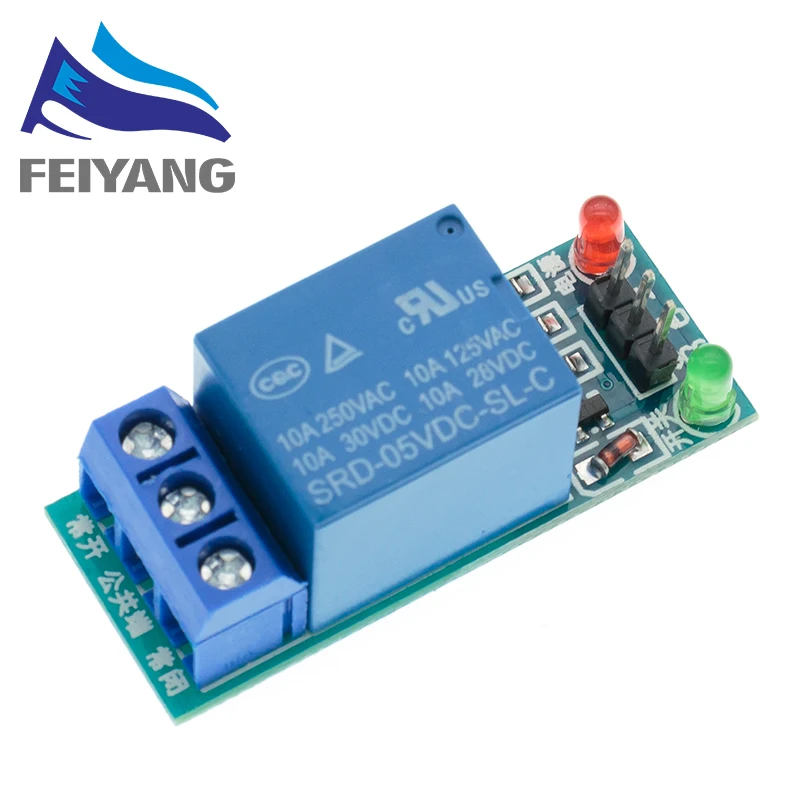

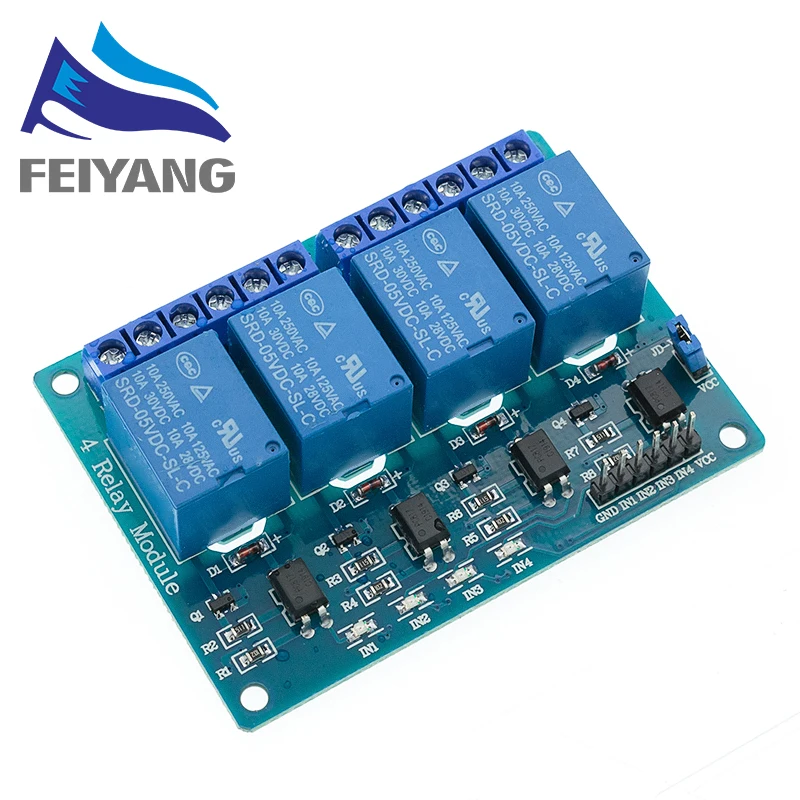

Module relais à 1 canal Charge maximale: AC 250V/10A, DC 30V/10A Courant de déclenchement: 5mA Tension de fonctionnement: 5V Taille du module: 50x26x18.5mm (L x l x H) Quatre trous pour boulons de montage, diamètre 3.1mm DC +: alimentation positive (VCC) DC-: alimentation négative (GND) DANS: Peut être relais de contrôle de niveau haut ou bas NO: interface relais normalement ouverte COM: relais d’interface commune NC: interface relais normalement fermée module relais 2 canaux 1 Dimensions: 50.5mm (longueur) * 38.5mm (W) * 18.5 (H) 2 Poids:. 31g 3.PCB Couleur: Noir 4 cartes quatre semaines avec quatre trous de vis, diamètre du trou 3.1mm, facile à installer et fixe 5 relais de relais de musique lâche de haute qualité SPDT. Une borne commune, une borne normalement ouverte, une borne normalement fermée 6 isolation optocoupleur, bon anti-brouillage 7 faible traction, libération élevée. Voyant d’état d’énergie, l’état de libération LED est éteint 8.VCC de la puissance du système, puissance relais JD_VCC. Vous pouvez brancher des cavaliers Paramètres électriques: Tension d’alimentation: 5VDC, 12VDC Courant: plus de 100mA Charge: 250V 10A AC ou 30V 10A DC Câblage: VCC: système d’alimentation positif GND: système puissance négative IN1 – IN2: ports de contrôle relais 4 canaux modules de sortie relais, contacts de sortie relais 250A 10A. Entrée IN1, IN2, IN3, IN4, la ligne de signal BAS efficace. VCC, entrée d’alimentation GND, peut relayer une entrée d’alimentation de relais d’alimentation séparée de JD-VCC. Utilisations: 1, prend en charge tous les contrôles MCU. 2, le secteur industriel; 3, contrôle PLC; 4, contrôle de la maison intelligente module de relais à 8 canaux caractéristiques utilisant un relais à courant élevé, AC250V 10A DC30V 10A contacter un câblage indépendant, interface standard sûre et fiable, Peut être étendu dans une variété de cartes de développement Avec des trous de vis fixes pour une installation facile Convient à une variété de plates-formes telles que le module 51/AVR/AVR/ARM Description : 1, le module est conforme aux normes de sécurité internationales, la zone de contrôle de charge et le réservoir d’isolement régional; 2, en utilisant la conception double face de carte de circuit FR-4, Processus de production de puces haut de gamme; 3, en utilisant un contrôle de relais authentique de musique lâche; 4, avec les instructions du relais, retirer, déconnecter ne brille pas; 5, l’entrée du signal a un signal bas, commençant souvent par une borne commune sera allumée; 6, Le relais peut contrôler les différents dispositifs et la charge; 7 , 8 et 8 normalement ouvert normalement contact fermé; 8, bleu KF301 bornes à la ligne de contrôle est plus pratique. 9, taille de module: 138m * 56mm * 18.5mm ( L * W * H ) , poids: 120g 10 avec 4 trous de boulon de fixation, trou 3.1mm, pas de 131mm * 49.5mm 11 , fini par 100% tests fonctionnels et tests de stabilité Interface à deux modules: 1, VCC: Alimentation 5V connectée au positif 2, GND: alimentation 5V connectée au négatif 3, IN1-IN8: signal de déclenchement, sorties relais actives basses: une interface 12 lignes, l’interface peut être directement connectée à tous les fils, convivial 1, NO1 – NO8: interfaces relais normalement ouvertes, Relais avant le vacant après la traction court-circuitée avec COM 2, COM1 – COM8 Relay Common Interface 3, NC1 – NC8: relais d’interface de relais normalement fermé court-circuitée avec COM il y a, après le pull- vacant
