Points Clés
- Référence: S3231
- Module d’horloge de précision
- DS3231Low-cost, horloge high-precisionI2CReal-Time (RTC)TCXO avec (TCXO) intégré et cristaux.
- RTCSave secondes, minutes, heures, jour, date, mois et année informations.
- Un circuit de référence de tension et de comparateur compensé en température de précision monitorsVCCState.
- En plus du chronométrage de haute précision à l’extérieur, le DS3231 possède également d’autres fonctions.
Test et Avis sur le Produit
Description du Produit
Le Module de mémoire d’horloge en temps réel DS3231 AT24C32 IIC est un module d’horloge de précision. Il offre une haute précision de chronométrage grâce à son horloge intégrée. Le dispositif permet de sauvegarder les informations de temps et de date, et dispose de deux réveils programmables. Il est équipé d’une puce de capteur de température numérique qui offre une précision de ±3°C. Ce module utilise une interface I2C pour la transmission de données. Il est également doté d’une mémoire AT24C32 avec une capacité de stockage de 32 Ko. Sa taille compacte et son poids léger en font un choix idéal pour les projets nécessitant une précision de timing.
Caractéristiques du Module
- Taille: 38mm (long) * 22mm (large) * 14mm (haut)
- Poids: 8g
- Tension de fonctionnement: 3.3 — 5.5V
- Puce d’horloge: horloge de précision chipDS3231
- Précision de l’horloge: 0-40°C dans la plage, précision 2ppm, erreur environ 1 minute
- Belt2Calendar réveil
- Une sortie à ondes carrées programmable
- Horloge en temps réel générant des secondes, des minutes, des heures, du jour, de la date, du mois et de l’année et fournissant une année bissextile valable jusqu’en 2100
- Puce du capteur de température interne avec une précision de ±3°C
- Puce de mémoire: AT24C32 (capacité de stockage 32K)
- Interface IICBus, la vitesse de transmission maximale 400KHz (tension de fonctionnement 5V)
- Autre équipement IIC en cascade, 24C32 Adresse par court-circuit A0 / A1 / A2 modifiable, l’adresse par défaut is0x57
- Avec batterie rechargeable LIR2032 pour maintenir le fonctionnement en cas de panne de courant
- Emballage: Emballage antistatique unique
Instructions de Câblage
SCL → A5
SDA → A4
VCC → 5V
GND → GND

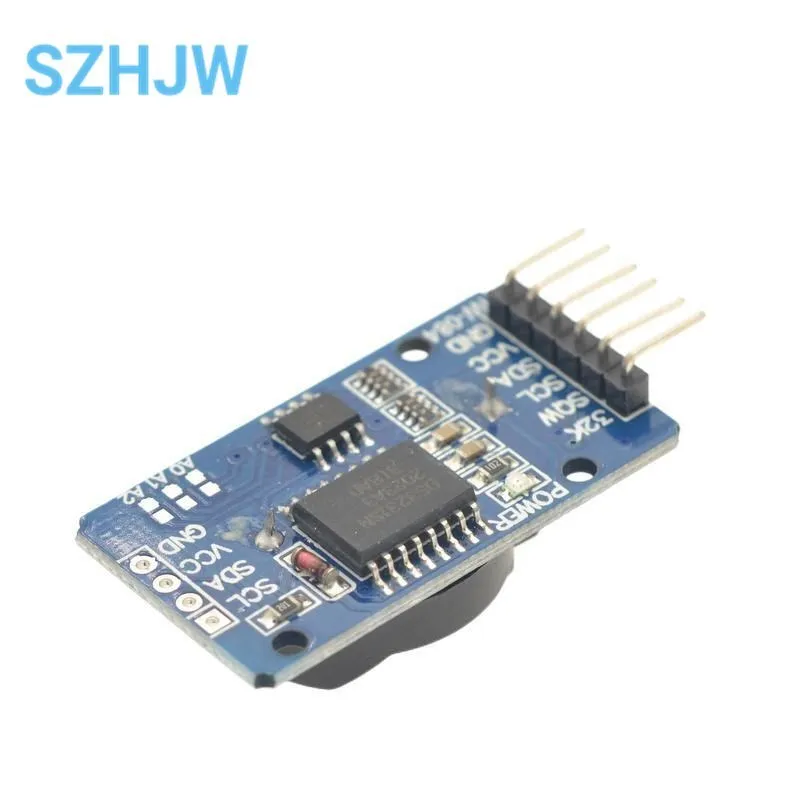

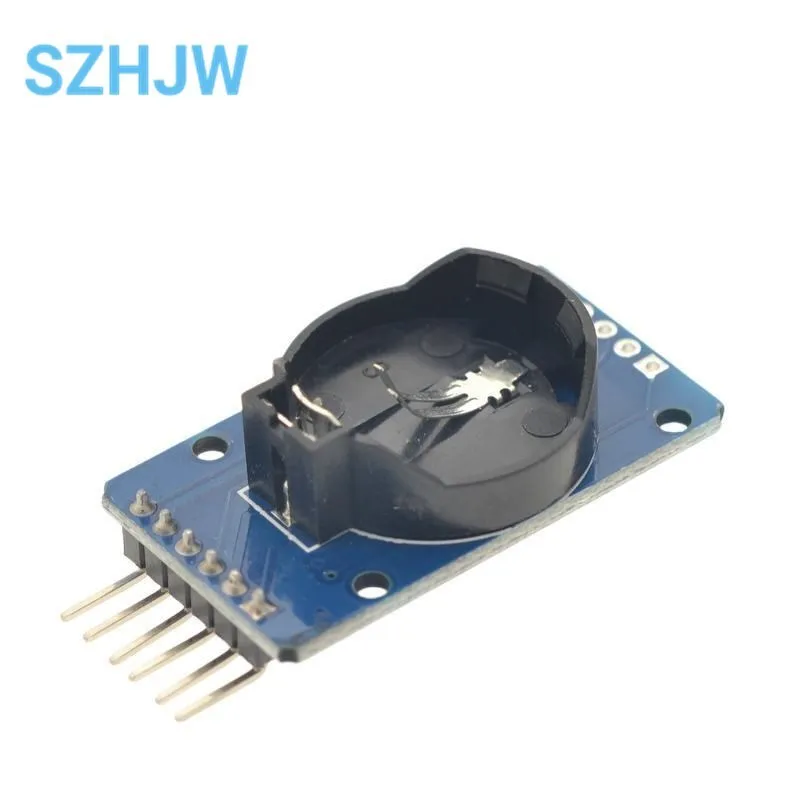

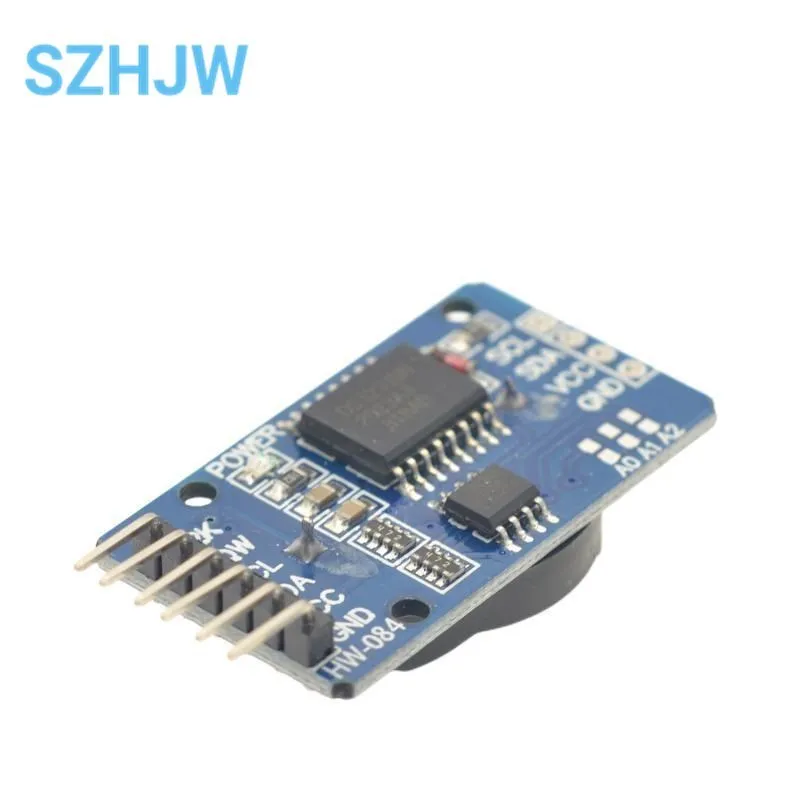

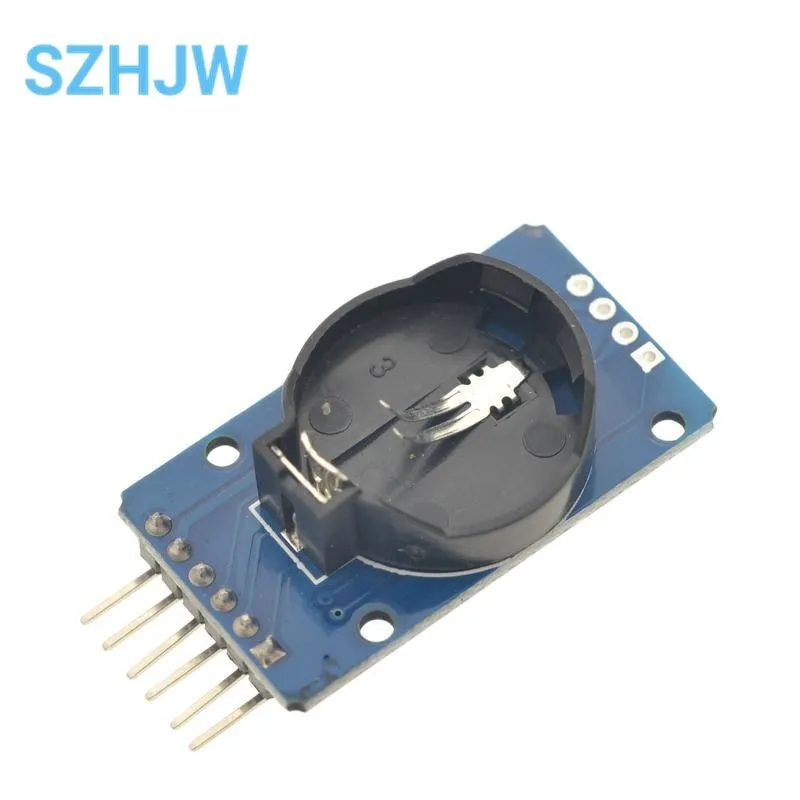

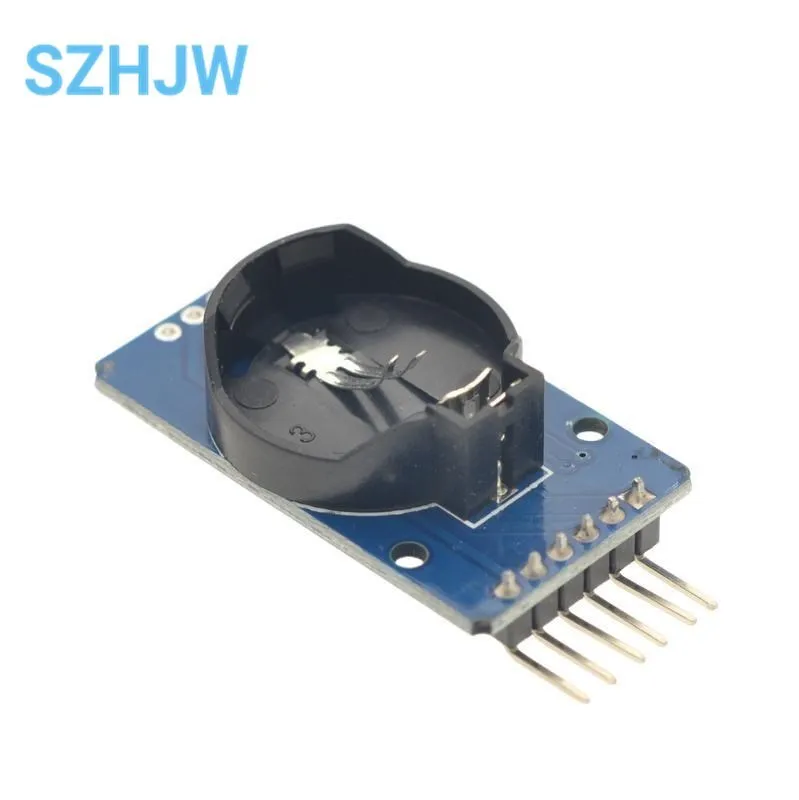

Images du Produit
Que Pensent les Clients du Produit
Aucun avis client n’est disponible pour le moment. Cependant, ce produit présente plusieurs avantages tels qu’une haute précision de chronométrage, une mémoire de stockage intégrée et un capteur de température. Il convient donc parfaitement aux projets nécessitant une synchronisation précise et une surveillance de la température. Toutefois, il convient de noter que ce module est de petite taille et nécessite un câblage approprié pour son fonctionnement.
Avis Personnel
Le Module de mémoire d’horloge en temps réel DS3231 AT24C32 IIC est un excellent choix pour les projets nécessitant une horloge de haute précision. Sa puce DS3231 offre une précision de chronométrage de 2 ppm, ce qui assure une mesure précise du temps. De plus, le module intègre un capteur de température numérique qui permet de surveiller la température ambiante
