Test et avis sur le produit

Points Clés

Nom du produitEacute;metteur-récepteur sans fil d’interface multifonction 2.4G pour Arduino NodeMCU ESP8266 ESP32
Modbus RTU TTL RS232 RS485 TYPE-C USB

Description du produit

Liste d’emballage

  • Module émetteur-récepteur sans fil PAL 2.4G TTL/RS485/RS232/USB

Aperçu

EAS est un module de transmission de données transparent sans fil TTL/RS485/RS232/TYPE-C basé sur une
bande de fréquence de 2.4GHz, utilisant la puce CI24R1.

Le module prend en charge les commandes AT de base: Baudrate, bit de parité, numéro d’identification,
informations de version, puissance d’émission, bande de fréquence, mode de reconnaissance et autres
paramètres et requêtes de fonction.

Lorsque le module est en mode AT, l’utilisateur peut utiliser le port série pour envoyer des commandes AT
afin de définir les paramètres du module.

Lorsque le module est en mode de transmission de données transparent, en mode ACK (par défaut), il
peut être utilisé comme un émetteur-récepteur biunivoque. S’il est appliqué à
une transmission et à réception multiple (mode maître-esclave), il doit être changé
en mode NO-ACK via la commande AT.

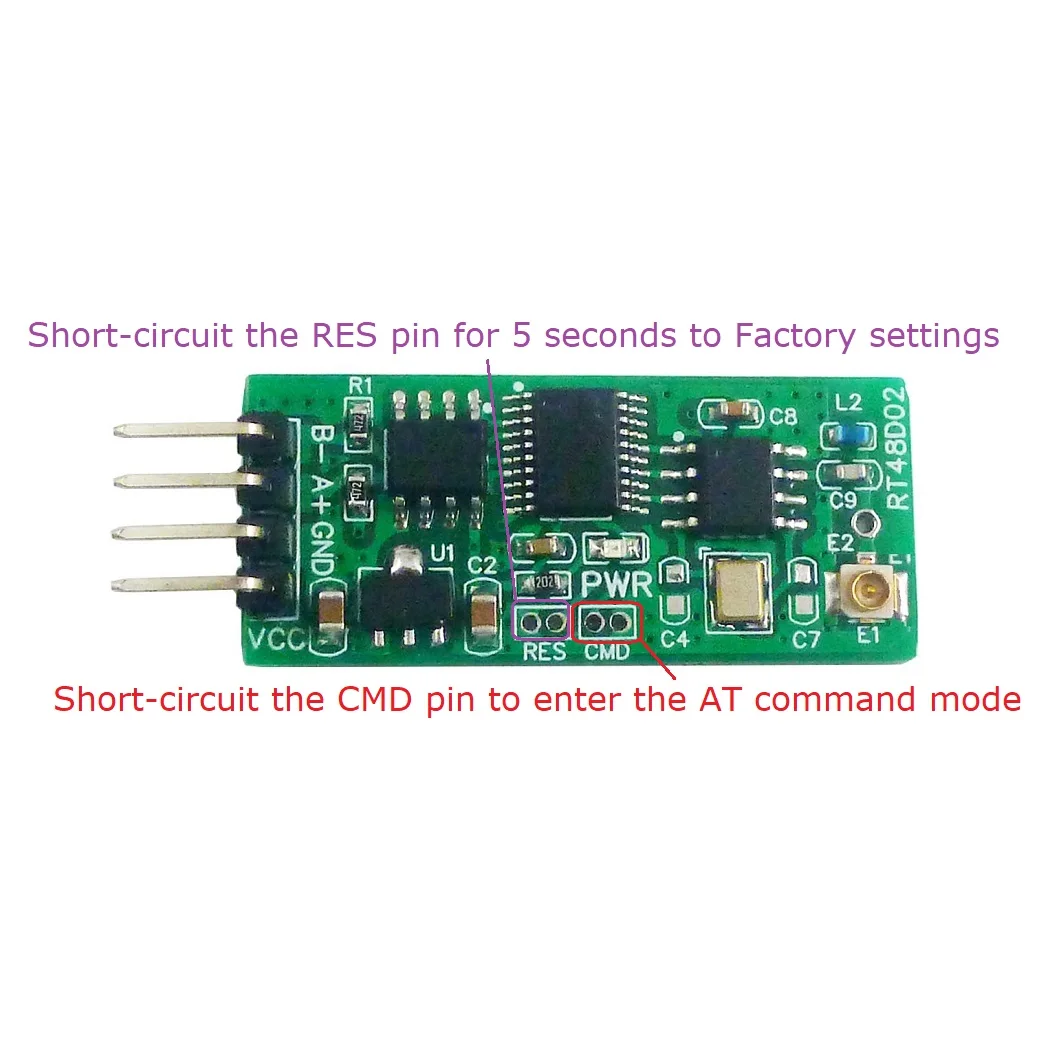

Lorsque le port CMD du module AT est court-circuité, il entre en mode AT. Et quand il est déconnecté,
c’est le mode de transmission transparent de données.

Lorsque le module est anormal, court-circuitez les deux broches de RES sur la carte pendant 5 secondes, puis
rallumez pour restaurer les paramètres d’usine.

Paramètre de performance

  • Tension de fonctionnement: DC 5V-15V
  • Plage de fréquence: 2400 ~ 2525MHz
  • Puissance de transmission: 11dBm
  • Sensibilité du récepteur: -84dBm @ 1MHz
  • Température de fonctionnement: -40 ~ + 85 ℃
  • Débit en bauds: 1200, 2400, 4800, 9600 (par défaut), 19200, 38400, 57600, 115200
  • Distance de transmission en plein champ avec alimentation suffisante: 80-100 mètres
  • Taille: 34x15x3mm
  • Poids: 2.5g

Pinout

  • 1 VCC: alimentation positive DC 5V ~ 15V
  • 2 GND: terre de puissance
  • 3 A +: ligne de données 485
  • 4 B-: 485 ligne de données
  • 5 CMD: Port de commutateur de mode AT
  • 6 RES: Port de réinitialisation d’usine

Remarque: Une fois que les deux ports de RES sont court-circuités pendant 5 secondes, le module
rétablit les paramètres d’usine et redémarre automatiquement.

Description de l’alimentation électrique

Le courant de transmission est de 50mA (+ 11dBm); le courant de réception est de 25mA, veuillez utiliser une
petite alimentation ondulée.

Remarque: Afin de rendre le module fonctionne de manière stable, il est recommandé d’utiliser une
alimentation supérieure à 8W (5V/2A (recommandé pour réduire la puissance de
transmission), 6V/2A, 7.4V/1.5A, 9V/1A, 12V/1A)

À commande

Veuillez vous référer au manuel de commande AT ci-dessous

 »RT48D02 RT59E02 RT6AF02 RT39D01 AT commande description détaillée »

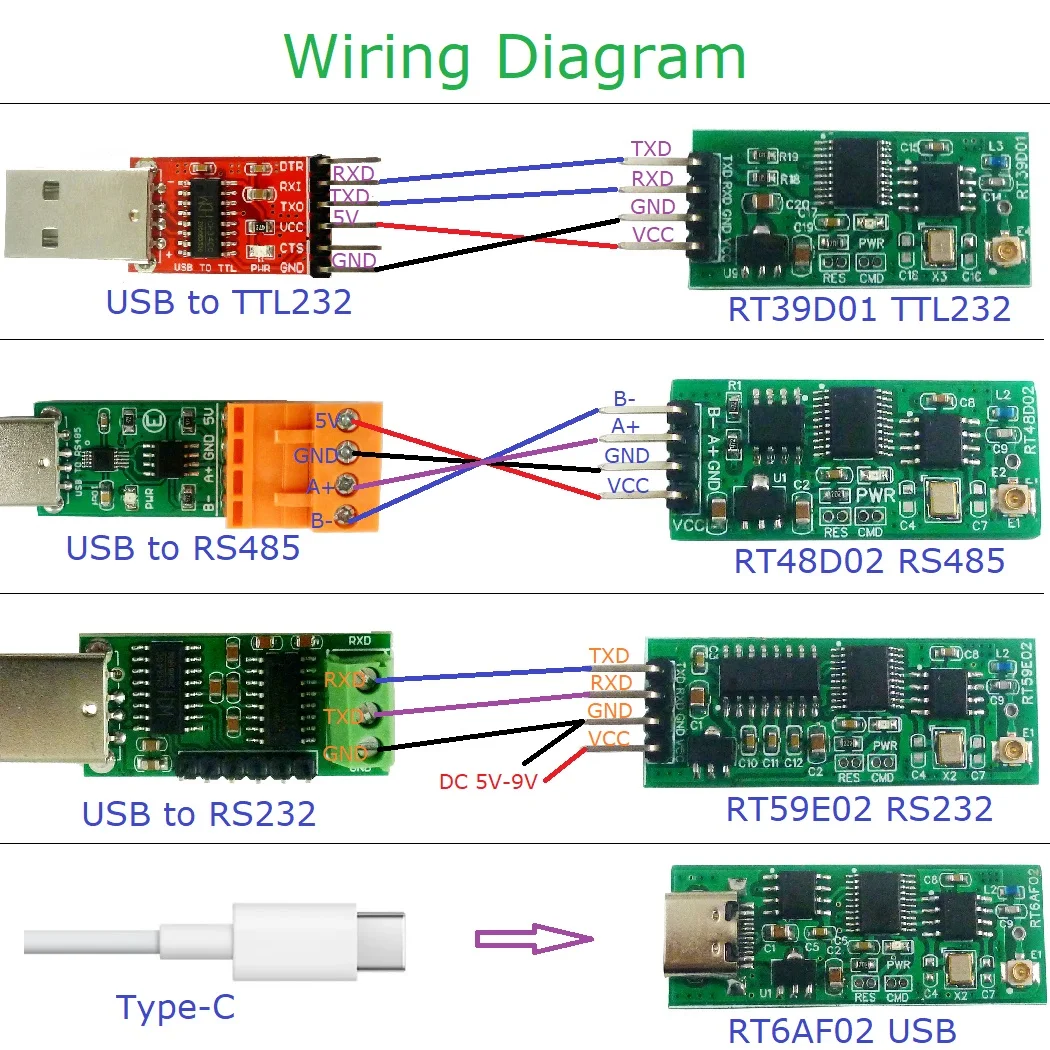

Câblage Diagramme

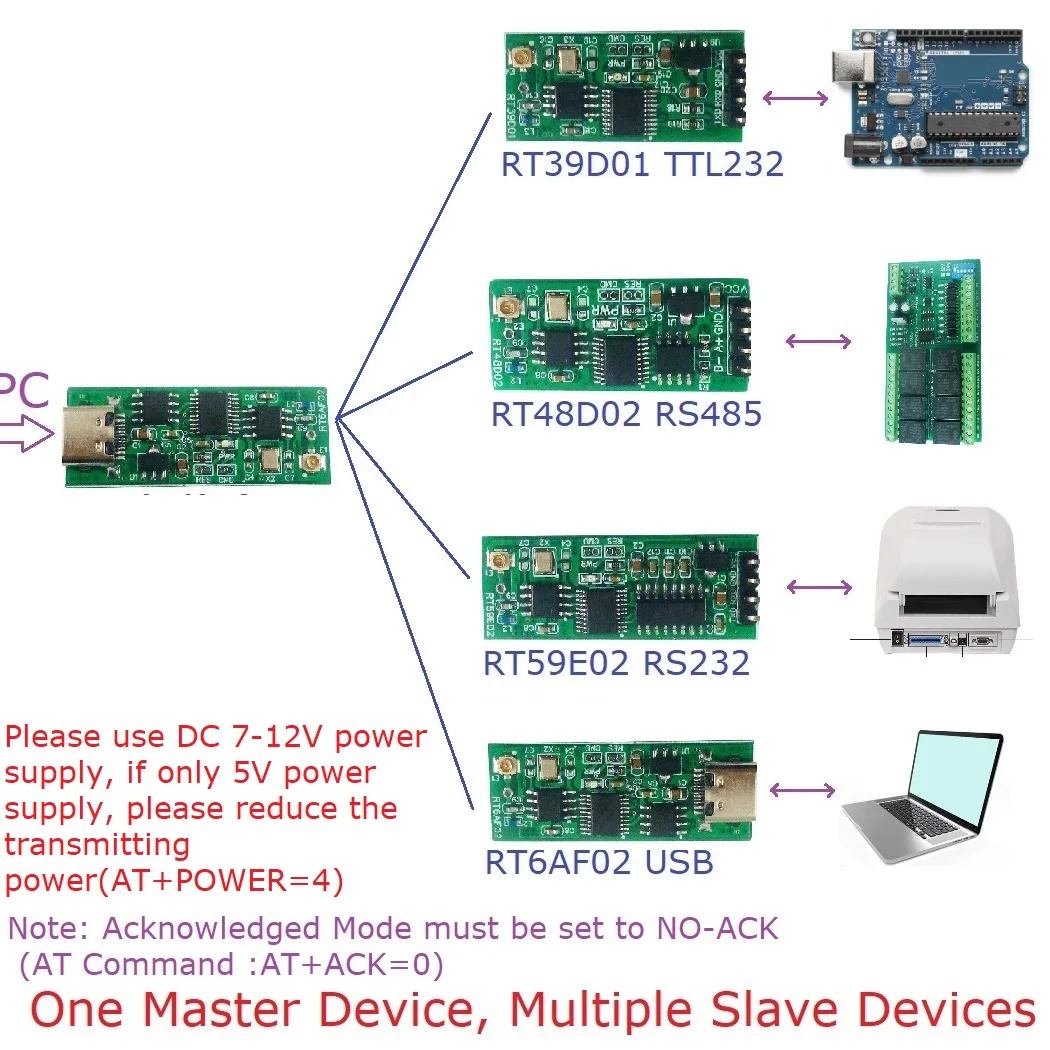

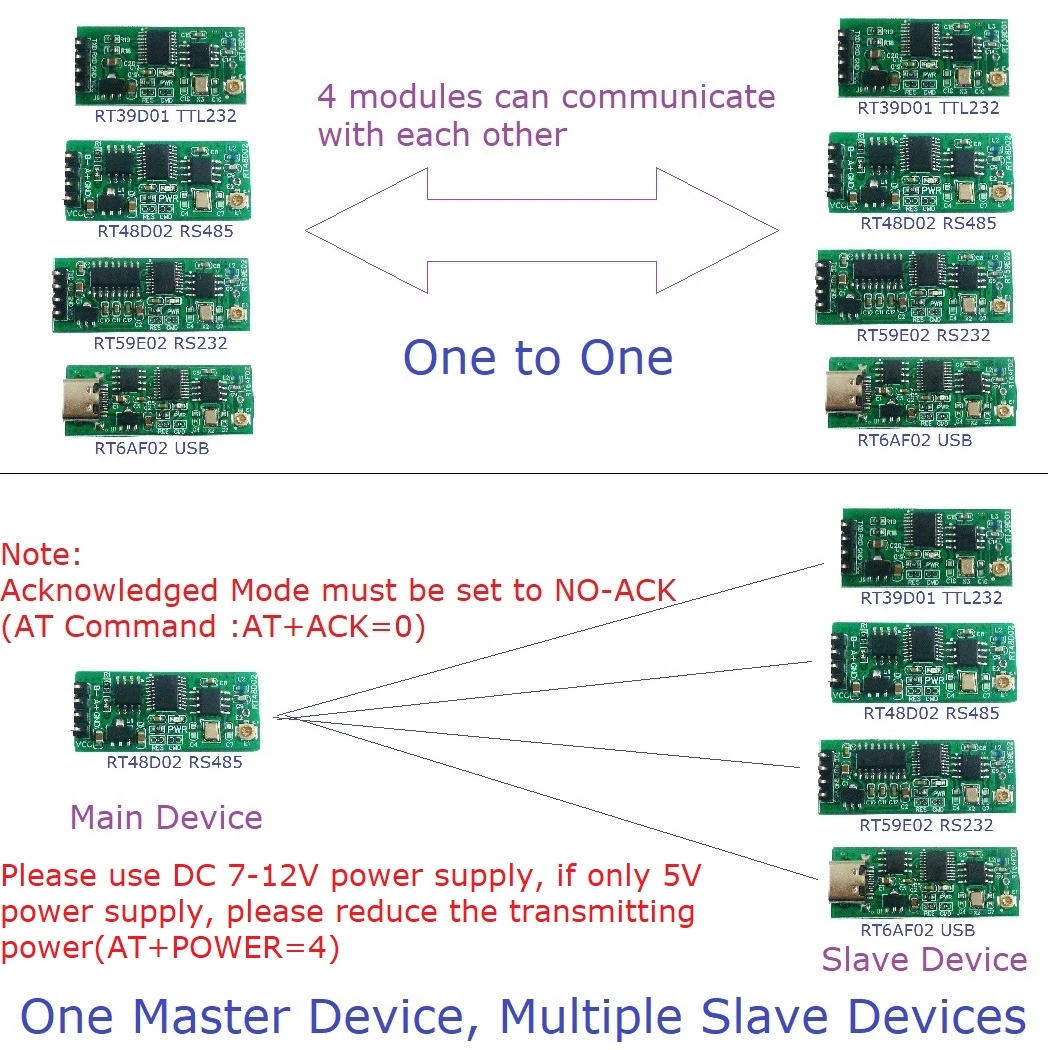

Exemple d’application

S’il est appliqué à un-transmettre et à plusieurs-recevoir (mode maître-esclave), il doit
être changé en mode NO-ACK par la commande à.

Veuillez utiliser une alimentation CC 7-12V, si seulement une alimentation 5V, veuillez réduire la puissance
de transmission (AT + POWER = 4)
