Points Clés
- Écran LCD monochrome de 1.8 pouces avec rétro-éclairage LED
- Résolution de 128×64 pixels
- Interface série SPI
- Contrôleur intégré avec mémoire tampon de RAM
- Compatible avec les cartes 3.3V
Caractéristiques
Remarque: Si vous souhaitez passer la commande en gros que le stock n’est pas suffisant, veuillez nous contacter.
- Écran LCD de 1.8 pouces avec interface série SPI
- Facile à contrôler par MCU grâce au contrôleur intégré avec mémoire tampon de RAM
- Broches de connexion facilement accessibles
- Utilisable pour afficher des caractères, des graphiques et des images au format BMP
- Compatible avec les cartes 3.3V et nécessite un circuit de conversion de niveau pour Arduino
- Résolution de 128×64 pixels
- Taille de l’écran : 1.8 pouces
- Zone active : 38.8x19mm
- Taille PCB : 47.6x37mm
- Lecteur IC : ST7567
- Tension de fonctionnement : 3.3V
- Niveau logique : 3.3V
- Courant de fonctionnement : maximum de 5mA
- Broches d’entrées/sorties disponibles avec un pas de broche de 2.54mm
- Broche LED pour le contrôle du rétro-éclairage externe
- Idéal pour le bricolage

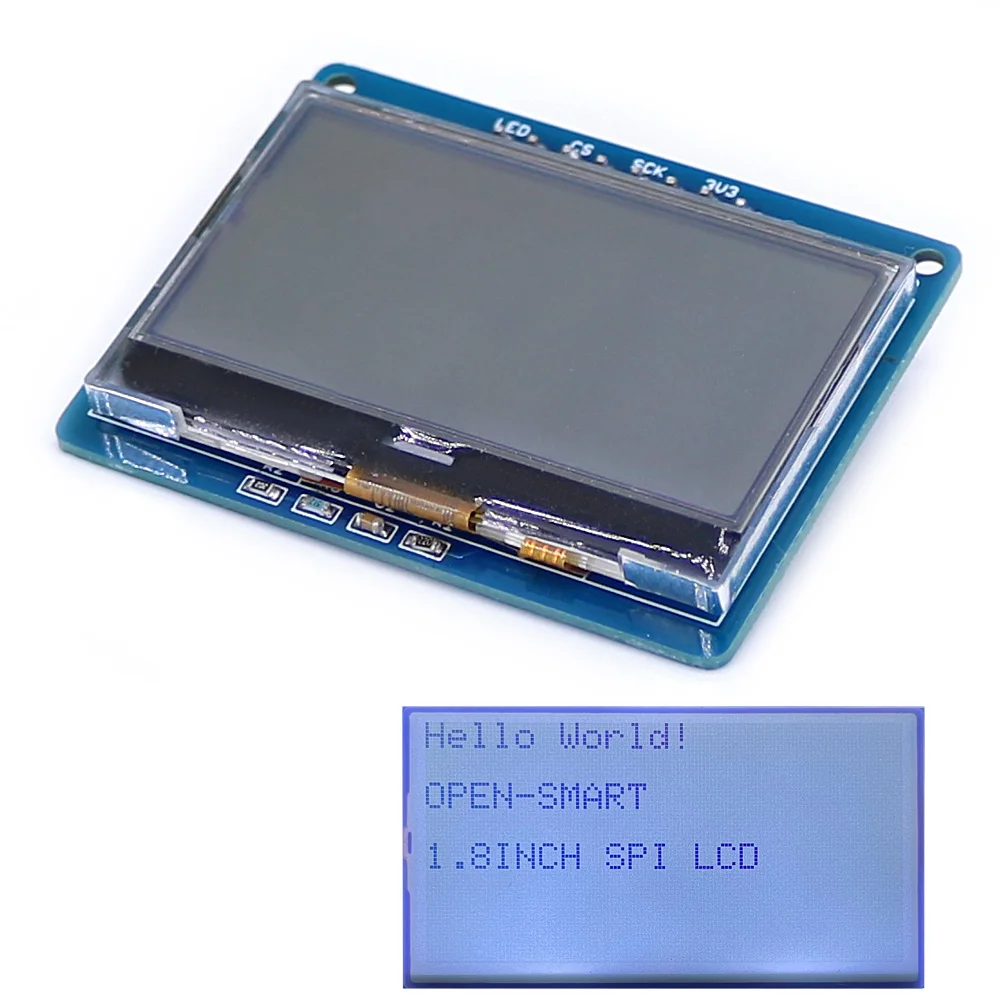

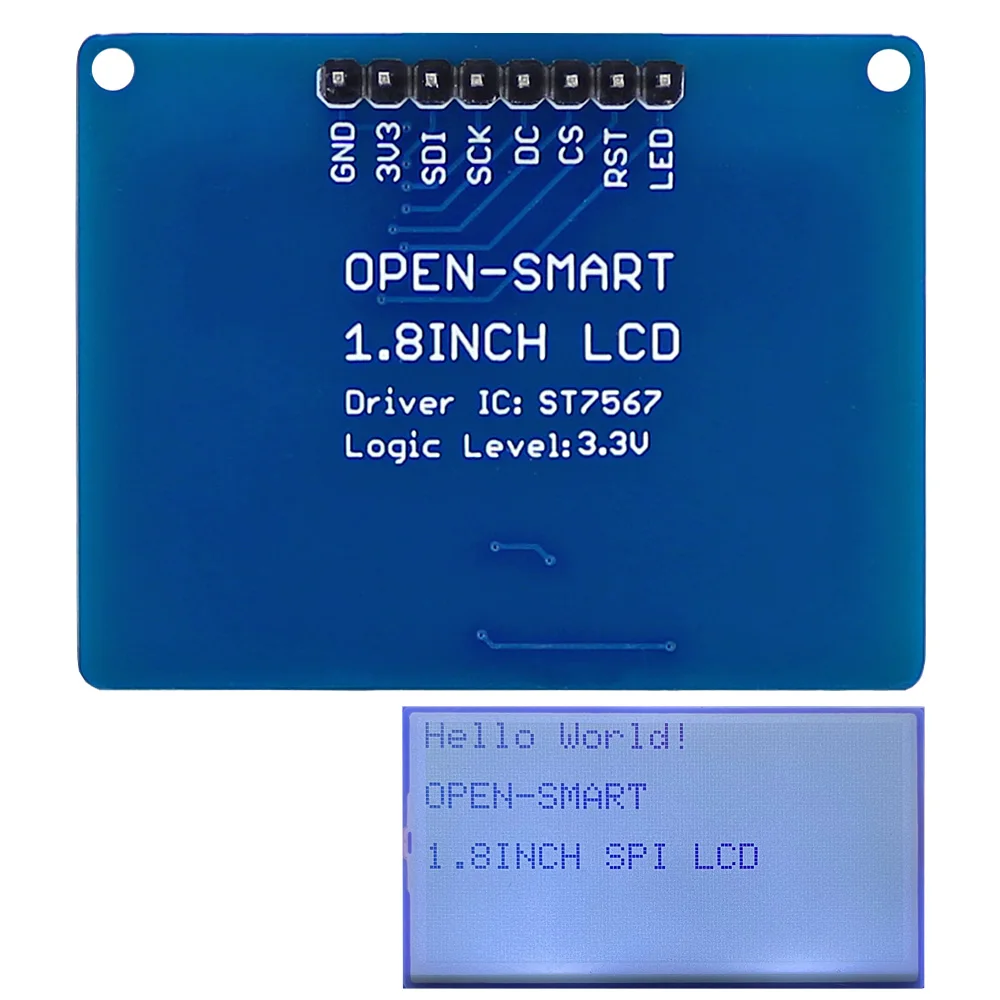

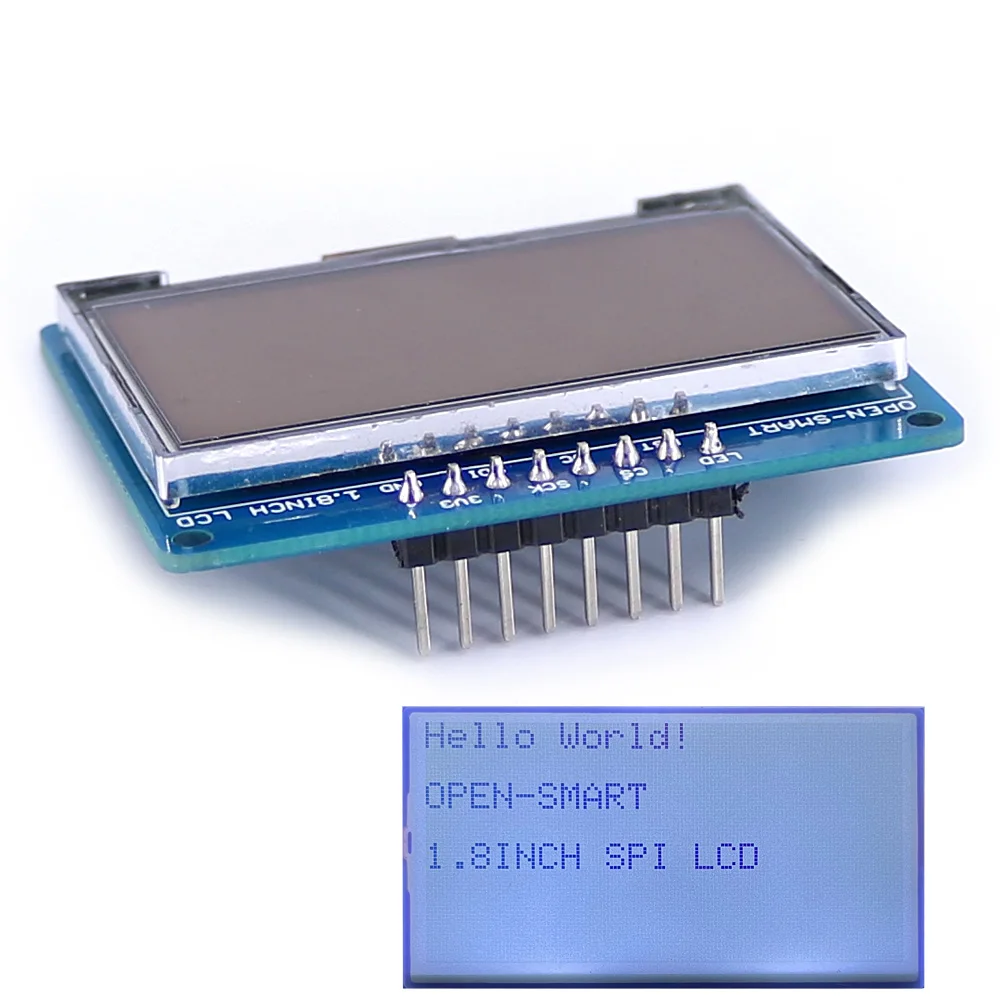

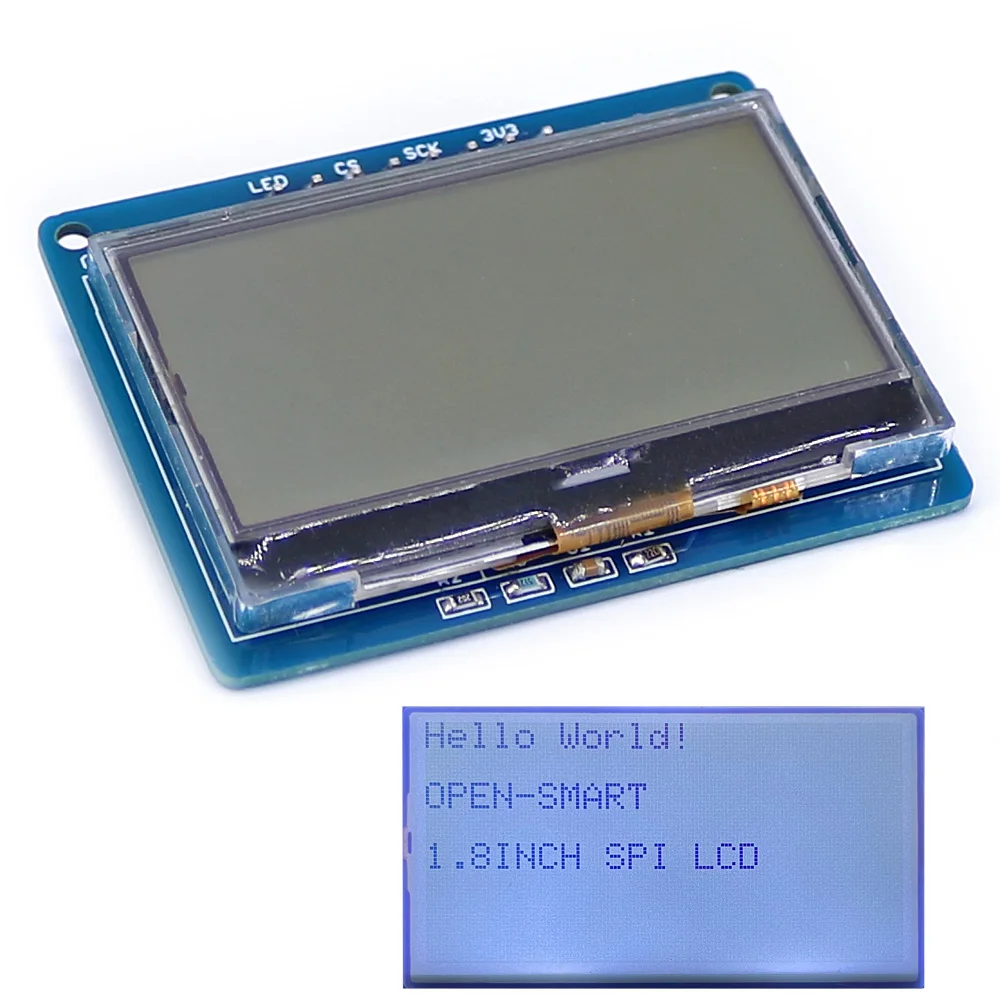

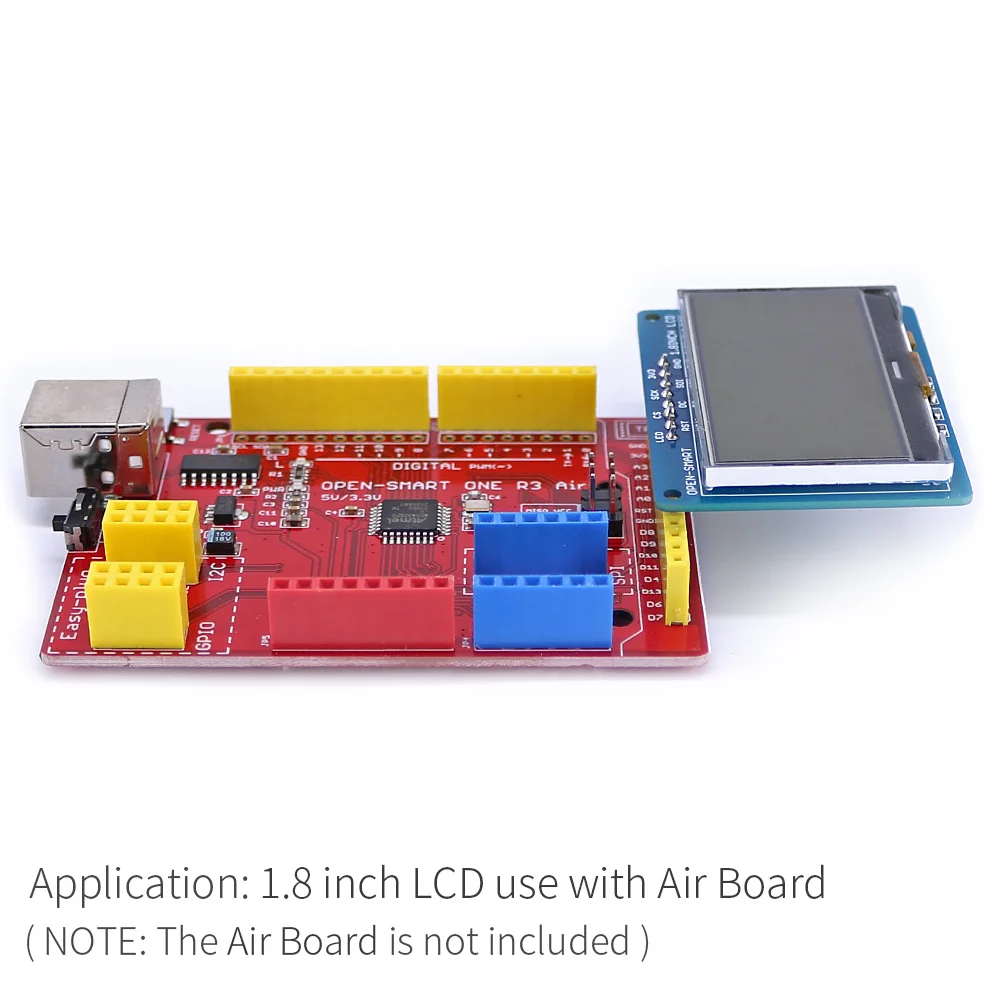

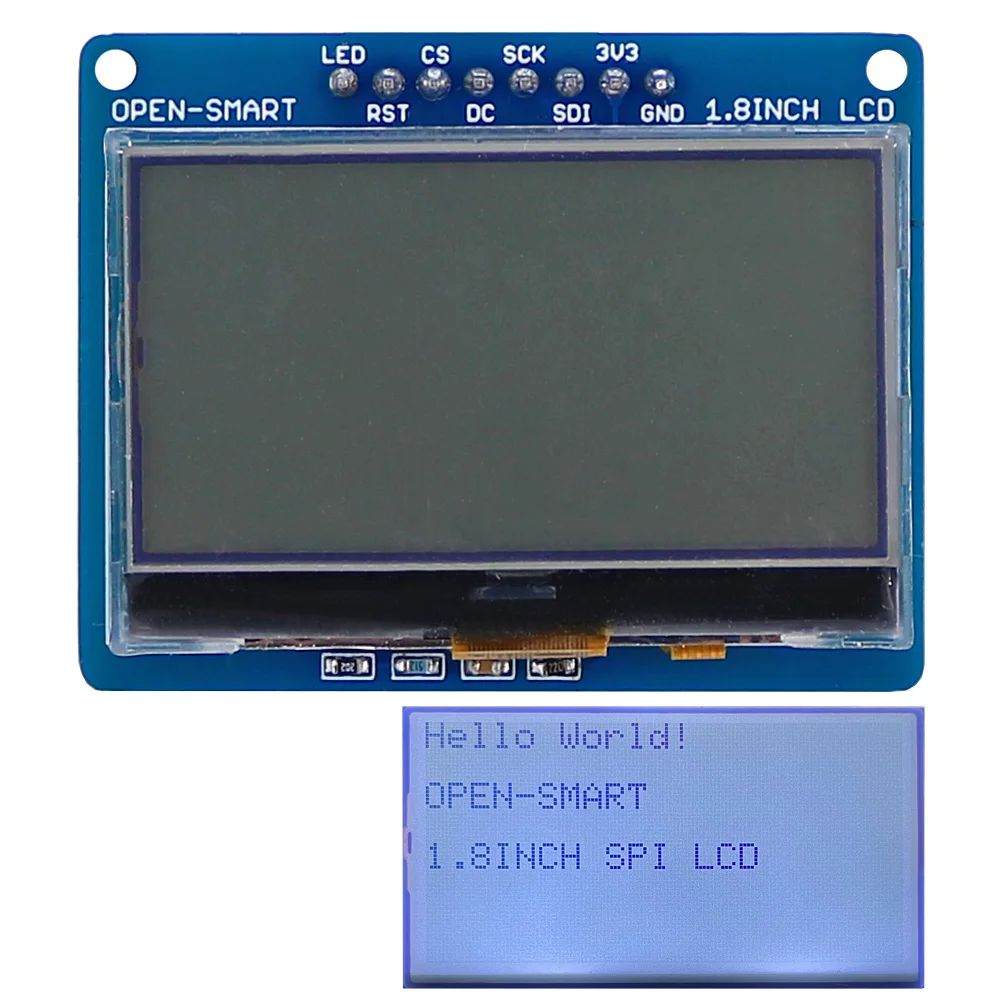

Photos
Liste des pièces
Les schémas et le programme peuvent être envoyés, veuillez nous contacter
- 1 x Module
Que pensent les clients du produit ?
Aucun avis client disponible pour le moment.
Avis sur le produit
Après avoir examiné en détail les caractéristiques de l’OPEN-SMART Panneau LCD Monochrome avec Rétro-Éclairage LED, voici notre avis :
- Points forts : facilite le contrôle par MCU grâce à son contrôleur intégré avec mémoire tampon de RAM, compatible avec les cartes 3.3V, idéal pour le bricolage.
- Limitations : nécessite un circuit de conversion de niveau si utilisé avec Arduino.
FAQ
Q : Quelle est la taille de l’écran de l’OPEN-SMART Panneau LCD Monochrome avec Rétro-Éclairage LED ?
R : La taille de l’écran est de 1.8 pouces.
Q : Quelle est la résolution de l’écran ?
R : La résolution est de 128×64 pixels.
Q : Comment contrôler le rétro-éclairage de l’écran ?
R : Vous pouvez connecter la broche LED au circuit de contrôle du rétro-éclairage externe.
