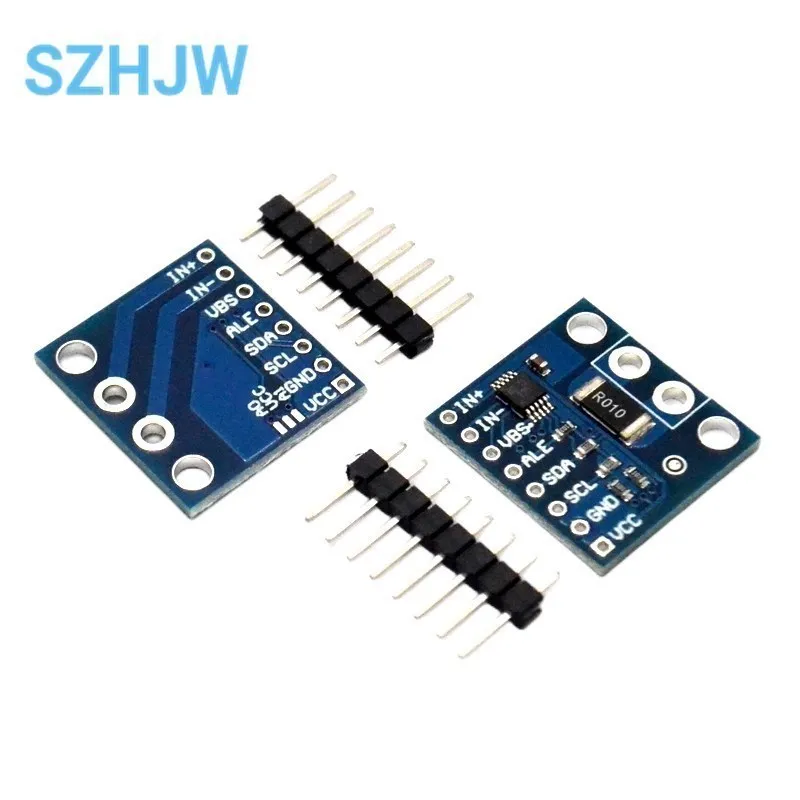

Surveillance de courant/puissance avec capteurs INA226/INA231 – Test et Avis

L’INA226 est un shunt actuel et un moniteur de puissance avec un I2C™-Ou une interface compatible SMBUS. Le dispositif surveille une chute de tension de shunt et une tension d’ussupply. La valeur d’étalonnage programmable, les temps de conversion et la moyenne, combinés à un multiplicateur interne, permettent des lectures directes d’inampères de courant et de puissance en watts.

• Volts de bus Senses de 0 V à 36 V

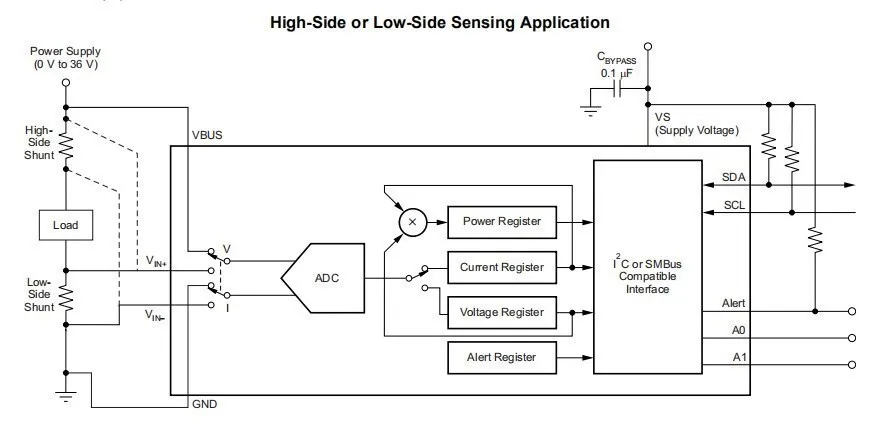

• Détection du côté haut ou du côté bas
• Rapports de courant, tension et puissance
• Haute précision:
• Erreur de gain de 0.1% (Max)
• 10 μV Décalage (Max)
• Options de moyenne configurables
• 16 adresses programmables
• Fonctionne de 2.7-V à l’alimentation 5.5-V
• 10-Pin, paquet de DGS (VSSOP)

• Serveurs
• Équipement de télécommunication
• Informatique
• Gestion de l’alimentation
• Chargeurs de batterie
• Alimentations électriques
• Équipement de test

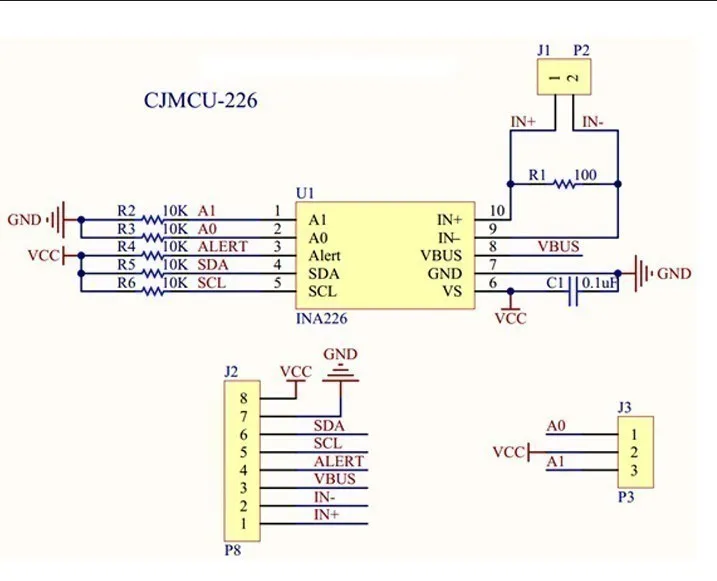

• VBUS: entrée tension bus

• SDA/SCL: lignes de signal d’horloge et de données de bus IIC

• ALERTE: Sortie d’alarme multifonction

• A0/A1: Ligne d’adresse IIC

• IN +/IN-: entrée analogique non inverseuse, entrée analogique inverseuse
