Funktionen elektronischer Bauteiltester, die für Identifikation und Prüfung wichtig sind

Die Funktionen eines elektronischen Bauteiltesters bestimmen, wie effektiv er Identifikation, Messung, Handhabung und praktische Bewertung unterstützt. Die nützlichsten Funktionen sollten danach beurteilt werden, wie sie zur Prüfsicherheit und Lesbarkeit beitragen, und nicht nach der Anzahl der beworbenen Funktionen.

Ein Überblick zu elektronischen Bauteiltestern definiert das Gerät als ein Werkzeug, das zur Identifikation unterstützter Bauteile und zur Darstellung von Messinformationen über seine verfügbaren Funktionen dient. Die Anzeigequalität kann die Lesbarkeit von Pinbelegung und Werten verbessern, während die automatische Erkennung bei der Bauteilerkennung und -messung helfen kann, wenn der Bauteilzustand und die Verbindung geeignet sind. Prüfspitzen und ein Sockel bieten verschiedene Anschlussmöglichkeiten, und ein stabiler Kontakt kann die Prüfkonsistenz beeinflussen. Die Funktionsqualität wird daher am besten danach beurteilt, wie gut diese Eigenschaften eine zuverlässige Identifikation und fundierte Prüfentscheidungen unterstützen.

Funktionsgruppen können nach der praktischen Rolle geordnet werden, die sie bei der Bauteilprüfung spielen:

• Anzeigefunktionen: zeigen Bauteilidentität, Pinbelegung und Messwerte klar an.
• Erkennungs- und Messfunktionen: können automatische Erkennung und ESR-Messung sowie weitere Messfunktionen umfassen.
• Anschlussfunktionen: verwenden Prüfspitzen oder einen Sockel, um einen stabilen Kontakt mit verschiedenen Bauteiltypen herzustellen.
• Stromversorgungsfunktionen: können einen wiederaufladbaren Akku für den mobilen Einsatz umfassen.
• Tragbarkeit und Funktionsabwägungen: helfen, Mobilität mit den für eine bestimmte Prüfaufgabe benötigten Funktionen in Einklang zu bringen.

Nützliche Funktionssignale konzentrieren sich auf praktische Prüfanforderungen, während unbelegte Leistungsbehauptungen nicht als Beleg für die Prüfqualität angesehen werden sollten. Die Erkennungszuverlässigkeit, die Betriebsdauer und die Messsicherheit können je nach Tester, dem untersuchten Bauteil und den Prüfbedingungen variieren. Dieser Bewertungsrahmen bereitet die folgenden detaillierten Funktionsdiskussionen vor, ohne die Einführung in eine Kaufcheckliste zu verwandeln.

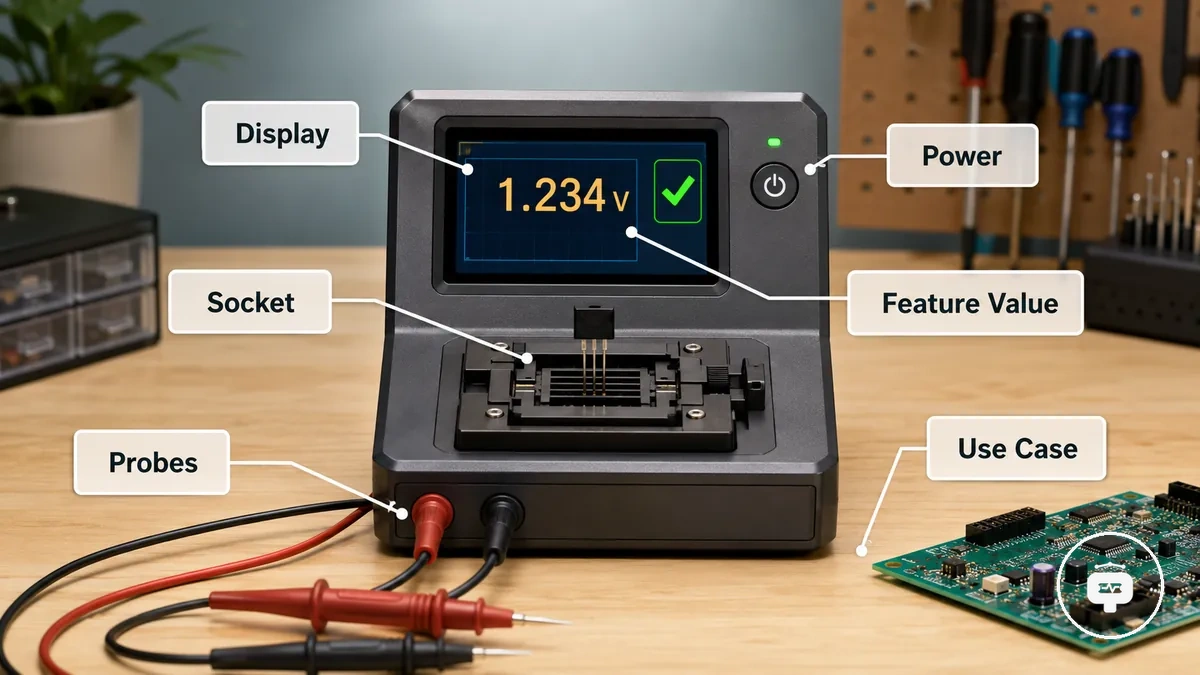

Funktionsqualität bei einem elektronischen Bauteiltester

Funktionsqualität ist der praktische Wert, den eine Funktion eines elektronischen Bauteiltesters zur Identifikation, Messung, Handhabung und Entscheidungssicherheit beiträgt. Innerhalb eines elektronischen Bauteiltesters trennt die Funktionsqualität die nützliche Testerfähigkeit von der Funktionsanzahl, indem sie danach beurteilt, ob eine Funktion eine tatsächliche Prüfanforderung unterstützt. Eine größere Funktionsliste allein ist kein zuverlässiges Qualitätssignal, da der praktische Wert vom vorgesehenen Einsatzzweck abhängt.

Die Funktionsqualität eines elektronischen Bauteiltesters wird danach beurteilt, wie gut seine Funktionsbereiche die vorgesehene Aufgabe unterstützen, und nicht nach ihrer Anzahl. Das beschriftete Bild hebt den Anzeigebereich, den Sockelbereich, den Prüfspitzenanschluss, den Stromanschluss und das zu prüfende Bauteil als die zu bewertenden Funktionsgruppen hervor. Eine nützliche Funktion kann sich zwischen Prüfumgebungen unterscheiden, da die Bauteilpalette, die Handhabungsanforderungen und die Arbeitsbedingungen den praktischen Wert derselben Testerfähigkeit beeinflussen können.

• Funktionswert: Passen Sie eine Testerfähigkeit an den vorgesehenen Einsatzzweck an, um die Entscheidungssicherheit zu verbessern.
• Bauteilpalette: Beurteilen Sie, ob die verfügbaren Messfunktionen für die Bauteile geeignet sind, die identifiziert und gemessen werden müssen.
• Handhabung: Überlegen Sie, ob das Testerdesign die erwartete Prüfumgebung und den Arbeitsablauf unterstützt.
• Funktionsanzahl: Behandeln Sie weitere Funktionen nur dann als Qualitätssignal, wenn sie unter den vorgesehenen Einsatzbedingungen einen praktischen Nutzen bieten.

Die Funktionsqualität bietet einen Rahmen zur Bewertung eines elektronischen Bauteiltesters, bevor detaillierte Kompatibilität, Messgenauigkeit oder Kriterien zur Funktionsauswahl geprüft werden. Diese Entscheidungen hängen von der Prüfaufgabe ab und werden in den folgenden Abschnitten behandelt, nicht allein durch die Funktionsanzahl.

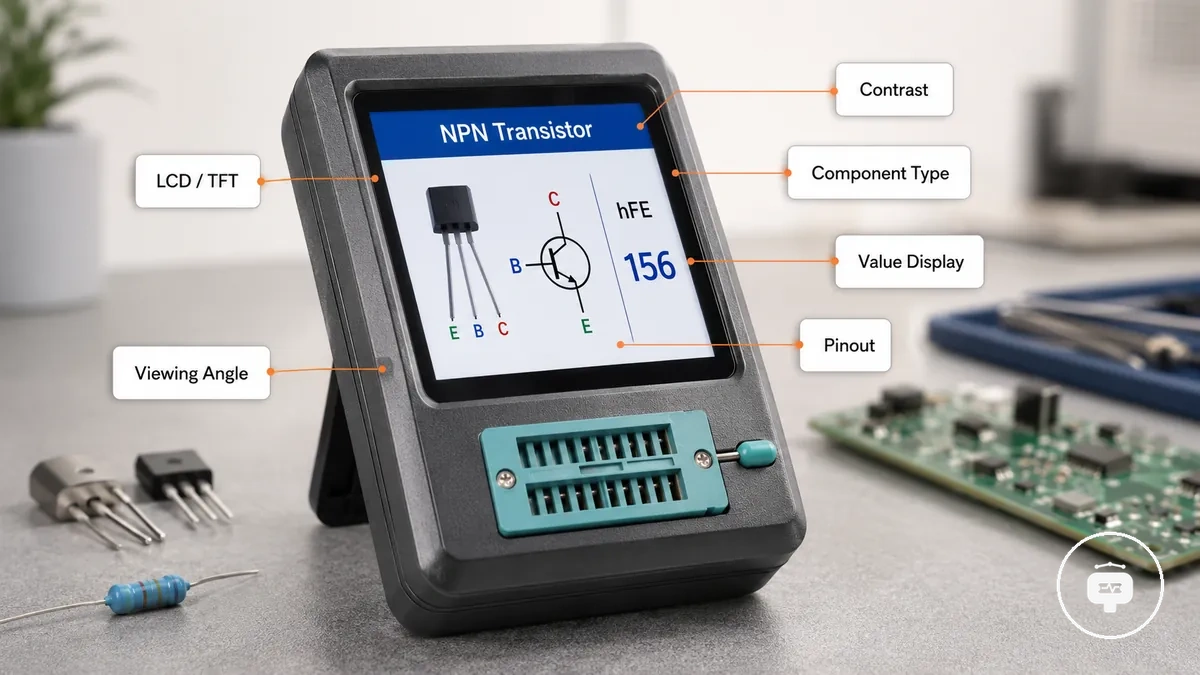

Anzeigefunktionen für klare Ergebnisse und Pin-Identifikation

Anzeigefunktionen helfen Benutzern, Messwerte zu lesen, Pin-Verbindungen zu identifizieren und Testergebnisse effizienter zu interpretieren, indem sie Informationen in einem klaren Format darstellen. Klare Ergebnisse hängen von einer lesbaren Wertanzeige, einem logischen Layout und einer sichtbaren Pin-Identifikation ab, nicht allein vom Erscheinungsbild des Bildschirms. Ein gut gestaltetes Display kann die Interpretation unterstützen, obwohl sein praktischer Wert weiterhin von den Betrachtungsbedingungen und dem Testerdesign abhängt.

Die Lesbarkeit des Displays wird durch das LCD- oder TFT-Bildschirmdesign, den Kontrast, das Display-Layout und die Wertdarstellung beeinflusst. Ein Farbbildschirm kann die visuelle Unterscheidung in bestimmten Situationen verbessern, aber die Nützlichkeit hängt von der Prüfumgebung und der Art und Weise ab, wie Informationen organisiert sind. Ein guter Kontrast kann beim Ablesen von Werten auf einer Werkbank oder bei schlechten Lichtverhältnissen helfen, während eine klare Pinbelegung und Bauteilbeschriftungen eine schnellere Interpretation beim schnellen Sortieren unterstützen.

Die folgende Tabelle fasst die wichtigsten Anzeigeeigenschaften zusammen, die zu klaren Ergebnissen und Pin-Identifikation beitragen, wobei der Fokus auf der Interpretation und nicht auf den Bildschirmspezifikationen liegt.

Anzeigefunktion	Was sie klärt	Wann sie wichtig ist	Zu beachtende Grenze
LCD oder TFT	Lesbarkeit des Bildschirms	Allgemeine Nutzung auf der Werkbank	Der Bildschirmtyp allein gibt keinen Hinweis auf die Messqualität
Kontrast	Sichtbarkeit der Wertanzeige	Helle oder schlechte Lichtverhältnisse	Die Betrachtungsbedingungen beeinflussen weiterhin die Lesbarkeit
Display-Layout	Pinbelegung und Bauteilbeschriftungen	Schnelles Sortieren von Bauteilen	Ein klares Layout bestätigt nicht die Messgenauigkeit
Wertanzeige	Messwerte	Interpretation der Ergebnisse	Lesbare Werte sollten dennoch im Kontext interpretiert werden

Eine klare Anzeige kann Ergebnisse leichter lesbar machen und das Interpretationsvertrauen verbessern, aber Anzeigefunktionen bestimmen nicht die Messgenauigkeit. Die Messqualität hängt vom Tester, dem zu prüfenden Bauteil und den Prüfbedingungen ab, während das Display in erster Linie das klare Ablesen und die Pin-Identifikation unterstützt.

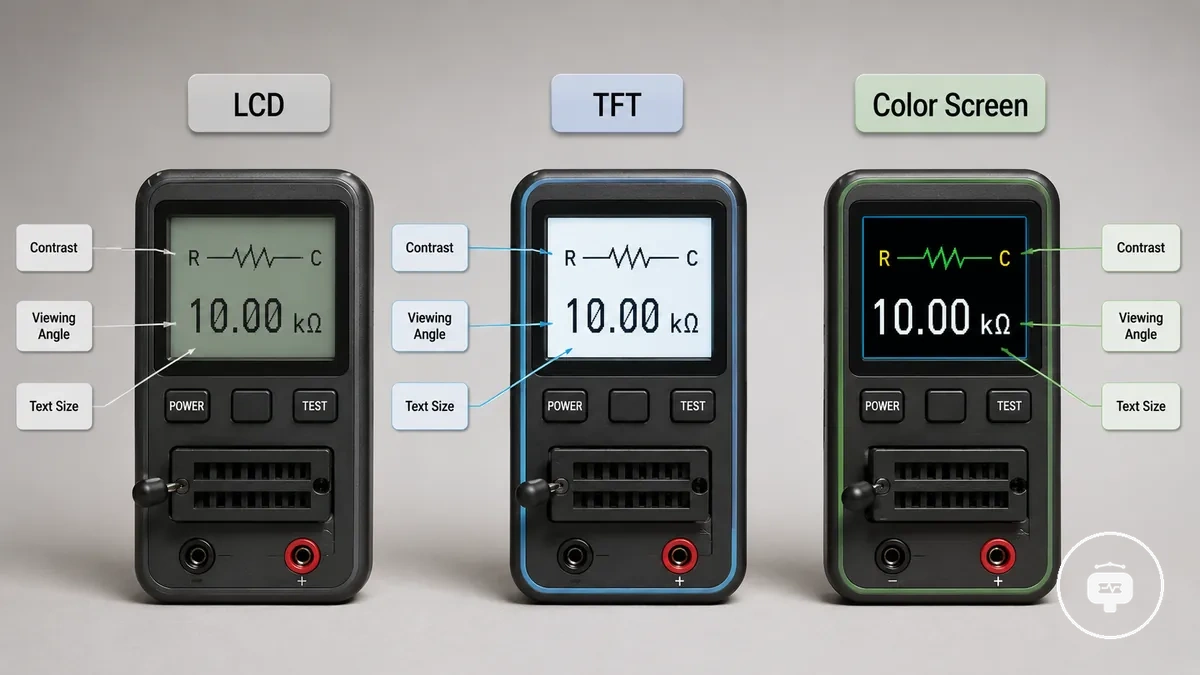

Lesbarkeit von LCD-, TFT- und Farbbildschirmen

Die Lesbarkeit von LCD-, TFT- und Farbbildschirmen unterscheidet sich darin, wie jeder Bildschirmtyp Messwerte unter verschiedenen Sichtbarkeitsbedingungen darstellt. Die Lesbarkeit wird eher durch Kontrast, Betrachtungswinkel, Hintergrundbeleuchtung und Schriftgröße beeinflusst als allein durch den Bildschirmtyp. Eine klarere Anzeige kann Messwerte besser sichtbar machen, aber der Bildschirmtyp sollte nicht als Genauigkeitsverbesserung interpretiert werden.

Der folgende Vergleich konzentriert sich auf Sichtbarkeitsbedingungen und praktische Leseunterschiede, nicht auf Produktbewertungen oder Bildschirmspezifikationen.

• LCD: Bietet in der Regel eine einfache Anzeige mit ausreichendem Kontrast für grundlegende Betrachtungsbedingungen, wobei die Lesbarkeit von Schriftgröße und Display-Design abhängt.
• TFT: Unterstützt oft ein detaillierteres Layout und kann aus verschiedenen Betrachtungswinkeln leichter ablesbar sein, wenn Hintergrundbeleuchtung und Display-Design geeignet sind.
• Farbbildschirm: Kann Anzeigeelemente durch Farbkontrast klarer trennen, aber der Nutzen hängt eher von den Lichtverhältnissen und dem Layout ab als von der Farbe allein.
• Betrachtungswinkel und Hintergrundbeleuchtung: Beide beeinflussen die Sichtbarkeit und die Lesbarkeit von Messwerten bei LCD-, TFT- und Farbbildschirm-Designs.

Ein einfaches LCD kann ausreichend sein, wenn Messwerte gut lesbar bleiben, der Kontrast angemessen ist und die Prüfumgebung keine größeren Betrachtungswinkel oder detaillierteren Display-Layouts erfordert.

Anzeige von Pinbelegung, Bauteiltyp und Messwert

Wenn ein unterstütztes Bauteil erkannt wird, kann die Testeranzeige die Pinbelegung, den Bauteiltyp und den Messwert als primäre Ausgabeschnittstelle darstellen. Diese Anzeigeelemente helfen Benutzern zu verstehen, wie das Bauteil identifiziert wurde und wie die Pin-Zuordnung und der numerische Wert auf dem Bildschirm organisiert sind. Die Anzeige unterstützt die Interpretation, ohne selbst die Messgenauigkeit zu bestätigen.

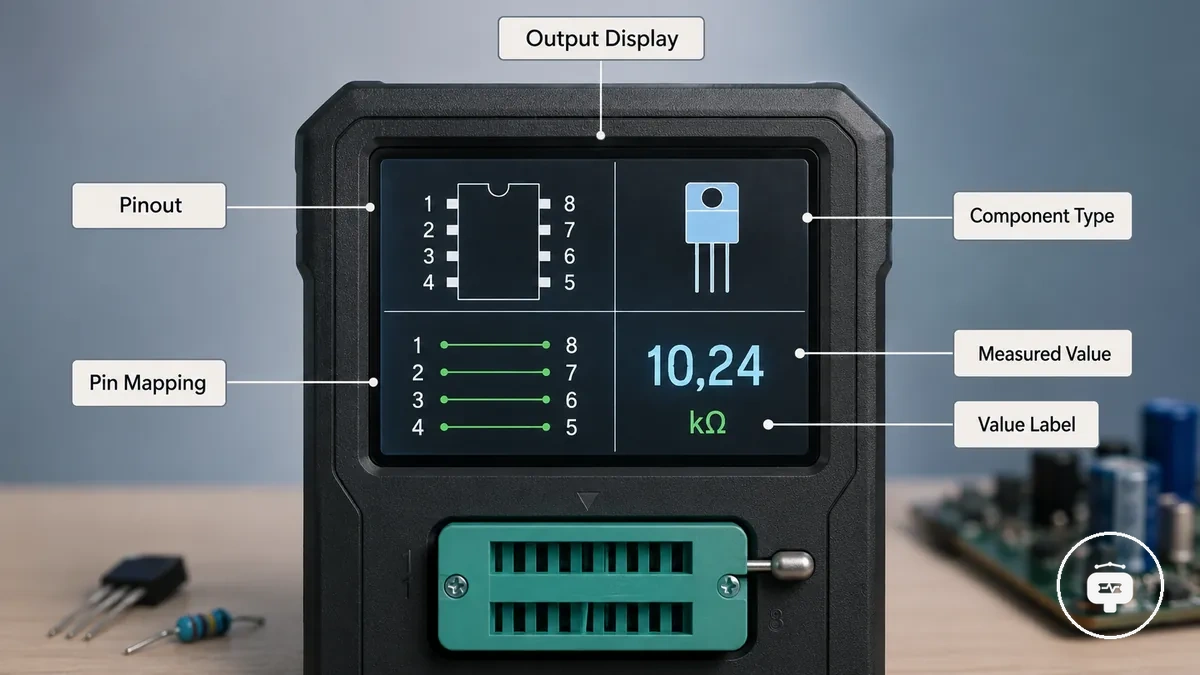

Das beschriftete Beispiel unten hebt die wichtigsten Anzeigefelder hervor und zeigt, was jede Ausgabe dem Leser zu interpretieren hilft. Das Beispiel konzentriert sich auf Anzeigebeschriftungen und nicht auf Bauteildiagnose oder Prüfergebnisse.

Anzeigeelement	Was der Leser sieht	Was es zu interpretieren hilft
Pinbelegung	Pin-Zuordnung oder Pin-Layout	Anordnung der Bauteilanschlüsse
Bauteiltyp	Bauteil-Identitätsbezeichnung	Erkannte Bauteilkategorie
Messwert	Messwertbezeichnung mit numerischem Wert	Auf der Anzeige dargestellter Wert

Testeranzeigen können Pin-Zuordnung, Bauteilidentität und Messwertbezeichnungen darstellen, wenn diese Ausgabefelder unterstützt werden. Diese Anzeigeelemente organisieren die für die Interpretation benötigten Informationen, während die Bedeutung eines Messwerts weiterhin vom Tester, dem Bauteil und den Messbedingungen abhängen kann.

Automatische Erkennungs- und Messfunktionen

Automatische Erkennungs- und Messfunktionen reduzieren den manuellen Identifikationsaufwand, indem sie unterstützte Bauteile erkennen und deren messbare Eigenschaften über den Tester melden. Diese Funktionen sollten gemeinsam bewertet werden, da eine erfolgreiche Bauteilerkennung und sinnvolle Messungen beide vom Bauteilzustand, der Testerfähigkeit und den Messgrenzen abhängen und nicht allein von der automatischen Erkennung.

Die automatische Erkennung kann unterstützte Bauteilkategorien identifizieren, während Messfunktionen Eigenschaften wie Widerstand, Kapazität, Diodenverhalten, Transistorkennwerte und ESR melden, wenn diese Funktionen verfügbar sind. Viele Bauteiltester enthalten auch eine Selbsttestfunktion, die hilft, den internen Betrieb des Testers zu überprüfen. Der praktische Wert jeder Funktion hängt davon ab, wie ihre gemessenen Eigenschaften eine Prüfentscheidung unterstützen, und nicht davon, wie viele Funktionen der Tester enthält.

Die automatische Erkennung kann ein Bauteil identifizieren, ohne nachzuweisen, dass das Bauteil unter Schaltungsbedingungen korrekt funktioniert. Beschädigte, eingebaute, entladene oder ungewöhnliche Bauteile können die Erkennung oder die Messwerte beeinflussen, daher sollten Ergebnisse innerhalb der unterstützten Fähigkeiten und Messgrenzen des Testers interpretiert werden. Weitere Informationen zu unterstützten Bauteilkategorien und Funktionsgrenzen finden Sie unter Funktionen zur Bauteilunterstützung.

Die folgende Tabelle fasst zusammen, wie gängige automatische Erkennungs- und Messfunktionen mit ihrem praktischen Nutzen zusammenhängen.

Funktion	Hauptverwendung	Was sie unterstützt
Automatische Erkennung	Bauteilerkennung	Identifiziert unterstützte Bauteiltypen
Widerstand	Widerstandsmessung	Zeigt Widerstandswerte an
Kapazität	Kondensatormessung	Zeigt Kapazitätswerte an
Diode	Diodenmessung	Unterstützt die Diodenbewertung
Transistor	Transistorerkennung	Unterstützt Transistoridentifikation und -messung
ESR	Äquivalenter Serienwiderstand	Bietet ESR-Messung, wenn unterstützt
Selbsttest	Interne Überprüfung	Überprüft den Testerbetrieb

Automatische Bauteilerkennung

Die automatische Bauteilerkennung identifiziert den erkannten Bauteiltyp und zeigt seine identifizierte Bezeichnung an, nachdem eine geeignete Prüfverbindung hergestellt wurde. Der Tester kann auch die grundlegende Pin-Beziehung für unterstützte Bauteile abbilden, was dem Benutzer hilft zu verstehen, wie das erkannte Bauteil organisiert ist, bevor die Messwerte überprüft werden.

Die automatische Bauteilerkennung dient der Identifikation des Bauteiltyps, die Erkennung kann jedoch vom Bauteilzustand und der Qualität der Prüfverbindung abhängen. Ein beschädigtes Bauteil, ein eingebautes Bauteil, ein nicht unterstütztes Bauteil oder ein ungewöhnlich angeschlossenes Bauteil kann die korrekte Erkennung verhindern oder die angezeigte Identität verändern. Die angezeigte Pin-Beziehung unterstützt die Interpretation des erkannten Bauteils, aber die Erkennungsergebnisse sollten zusammen mit der Messausgabe betrachtet werden und nicht als Bestätigung dafür, dass das Bauteil korrekt funktioniert.

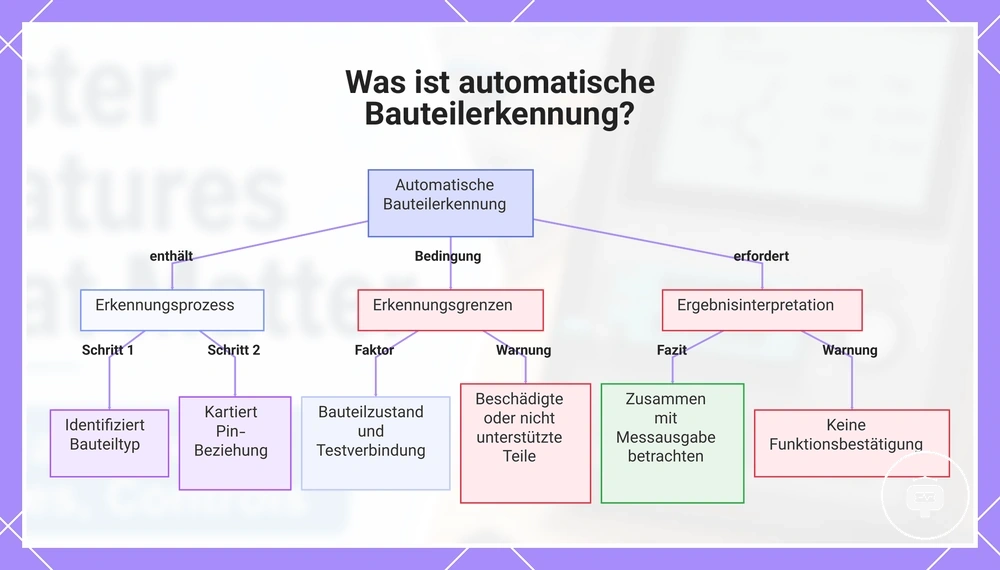

Dieses Diagramm zeigt den Kernprozess der automatischen Bauteilerkennung, die Faktoren, die ihre Zuverlässigkeit beeinflussen, und wie ihre Ergebnisse zu interpretieren sind.

ESR-, Kapazitäts-, Widerstands- und Halbleitermessungen

Messfunktionen unterstützen unterschiedliche Prüfanforderungen, indem sie spezifische elektrische Werte liefern, und dienen nicht als universelle Anforderungen. Der Nutzen jeder Messung hängt vom zu bewertenden Bauteil und der Entscheidung ab, die der Messwert unterstützen soll.

• ESR: Misst den äquivalenten Serienwiderstand und kann helfen, den Kondensatorzustand zu bewerten, wenn die ESR-Messung unterstützt und für den Prüfbedarf relevant ist.
• Kapazität: Misst Kapazitätswerte, die die Bewertung von Kondensatoreigenschaften unterstützen können.
• Widerstand: Misst Widerstandswerte, die die Identifikation und den Vergleich von Widerstandsbauteilen unterstützen können.
• Diodenverhalten: Zeigt das grundlegende Diodenverhalten an und kann helfen, Halbleitereigenschaften zu unterscheiden.
• Transistoridentifikation und Halbleiterfunktionen: Unterstützen die Transistoridentifikation und die zugehörige Halbleiterbewertung, wenn der Tester diese Fähigkeiten bereitstellt.

Jeder Messwert liefert unterschiedliche Informationen, daher hängt der Funktionswert vom Prüfbedarf ab und nicht von der Anzahl der verfügbaren Messungen. Die Interpretation von ESR-, Kapazitäts-, Widerstands-, Diodenverhaltens- oder Halbleiterergebnissen kann vom Bauteilzustand und Messkontext abhängen, was diese Funktionen am nützlichsten macht, wenn sie auf die vorgesehene Bewertungsaufgabe abgestimmt sind.

Selbsttest und kalibrierungsbezogene Funktionsangaben

Selbsttest und kalibrierungsbezogene Funktionsangaben sind Vertrauenssignale, die helfen, das Basisverhalten zu überprüfen, anstatt perfekte Genauigkeit zu garantieren. Wenn verfügbar, kann eine Selbsttestfunktion den grundlegenden Testerbetrieb prüfen, während kalibrierungsbezogene Funktionen sich auf einen Referenzzustand oder eine Kalibrierungsaufforderung beziehen können. Diese Funktionen sollten einen Präzisionsanspruch qualifizieren und nicht als Beweis für Präzision dienen.

Die folgende Checkliste trennt nützliche Vertrauenssignale von Behauptungen, die eine sorgfältige Interpretation erfordern. Selbsttestmodus, Benutzereinrichtung und der angegebene Referenzzustand können die Unsicherheit verringern, wenn sie mit der Testerfähigkeit und dem Messkontext übereinstimmen. Kalibrierungsaufforderungen können eine konsistente Nutzung unterstützen, aber jede behauptete Verbesserung der Präzision bleibt bedingt.

• Selbsttest: Überprüft das Basisverhalten, wenn der Tester diese Funktion bereitstellt.
• Referenzzustand: Gibt die Bedingungen an, unter denen ein Selbsttest oder ein kalibrierungsbezogenes Ergebnis interpretiert werden sollte.
• Kalibrierungsaufforderung: Signalisiert, wann kalibrierungsbezogene Aufmerksamkeit erforderlich sein kann, abhängig von der Testerfunktion.
• Benutzereinrichtung: Kann beeinflussen, wie aussagekräftig das Selbsttest- oder Kalibrierungsergebnis ist.
• Vertrauenssignal: Kann Risiko oder Unsicherheit verringern, ohne Laborpräzision zu garantieren.

Prüfspitzen-, Sockel- und Zubehörfunktionen

Prüfspitzen-, Sockel- und Zubehörfunktionen bestimmen, wie ein elektronischer Bauteiltester unter verschiedenen Handhabungsbedingungen mit Bauteilen verbunden wird. Diese Funktionen beeinflussen die Kontaktstabilität, Reichweite und Bequemlichkeit beim Testen loser Teile, eingebauter Anschlussdrähte oder kleiner Gehäuse. Die am besten geeignete Verbindungsmethode hängt von der Bauteilform, der Anschlussdrahtform, der verfügbaren Zugänglichkeit und dem Prüfzustand ab, nicht von der Anzahl des mitgelieferten Zubehörs.

Ein Sockel hält kompatible lose Bauteile, während ein ZIF-Sockel sie für wiederholtes Einstecken und Entnehmen sichert. Prüfspitzen, Testpins und Klemmen verbinden sich mit freiliegenden Anschlussdrähten, wenn die direkte Sockelnutzung nicht praktikabel ist, und können die Kontaktstabilität verbessern, wenn sie auf das Bauteil abgestimmt sind. Der SMD-Zugang kann mit Prüfspitzenleitungen oder Klemmen einfacher sein, wenn die Gehäusegröße die Sockelnutzung einschränkt. Ein Zubehörkoffer dient hauptsächlich der Aufbewahrung und Organisation und weniger als Indikator für eine höhere Funktionsqualität.

Verbindungsfunktionen sollten entsprechend den Handhabungsanforderungen ausgewählt werden, anstatt anzunehmen, dass eine Methode für jede Prüfsituation geeignet ist. Bauteile mit begrenzter Reichweite oder ungewöhnlichen Anschlusspositionen können Prüfspitzen oder Klemmen erfordern, während lose Bauteile oft konsistenter in einem Sockel gehalten werden können. Einen detaillierteren Vergleich der Verbindungsmethoden finden Sie unter Optionen für Prüfspitzen und Sockel.

• ZIF-Sockel: Hält lose Bauteile sicher für wiederholte Tests.
• Prüfspitzen und Testpins: Erreichen freiliegende Anschlussdrähte, wenn das Einstecken in den Sockel nicht geeignet ist.
• Klemmen: Helfen, die Kontaktstabilität an kompatiblen Bauteilanschlüssen aufrechtzuerhalten.
• SMD-Zugang: Kann die Reichweite für kleine oberflächenmontierte Bauteile verbessern, wenn die Sockelnutzung eingeschränkt ist.
• Zubehörkoffer: Verbessert den Aufbewahrungskomfort, ohne die Messfähigkeit zu verändern.

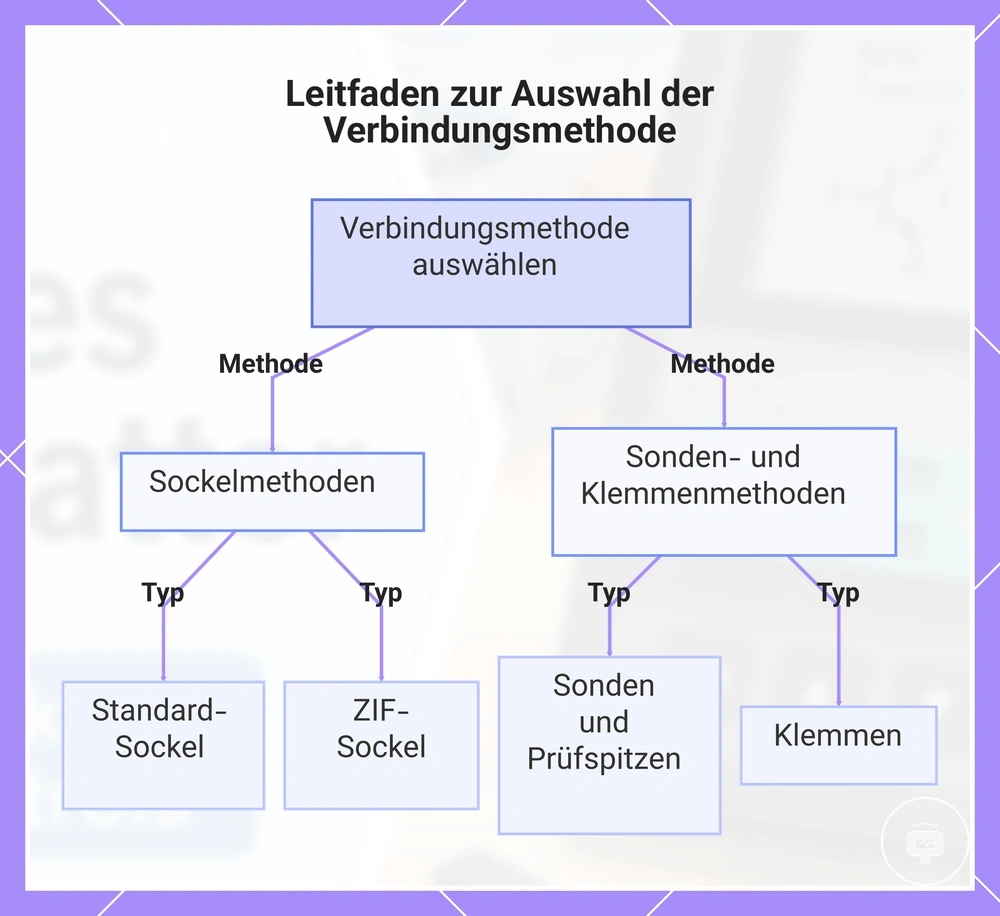

Dieses Diagramm zeigt die wichtigsten Verbindungsmethoden für elektronische Komponententester und wie sie basierend auf der Komponentenform und den Handhabungsbedingungen ausgewählt werden.

ZIF-Sockel, Testpins, Klemmen und Prüfspitzenleitungen

ZIF-Sockel, Testpins, Klemmen und Prüfspitzenleitungen eignen sich für unterschiedliche Bauteilformen und Prüfpositionen innerhalb eines elektronischen Bauteiltesters. Jede Verbindungsmethode ist für eine andere Teileform oder Zugangsposition vorgesehen, sodass Kontaktstabilität und Prüfkomfort je nach Bauteilform und Verbindungszustand variieren können.

Der folgende Vergleich hebt die praktischen Unterschiede zwischen diesen Verbindungsmethoden hervor, ohne zu implizieren, dass eine Option universell geeigneter ist.

• ZIF-Sockel: Hält kompatible lose Bauteile in einer stabilen Position und unterstützt wiederholtes Einstecken und Entnehmen.
• Testpins: Erreichen freiliegende Kontaktpunkte, wenn eine direkte Sockelplatzierung nicht praktikabel ist.
• Klemmen: Kontaktieren kompatible Bauteilanschlüsse und können helfen, die Kontaktstabilität während der Prüfung aufrechtzuerhalten.
• Prüfspitzenleitungen: Erweitern die Reichweite zu Bauteilen, bei denen der direkte Sockelzugang eingeschränkt ist.
• Bauteilform: Die am besten geeignete Verbindungsmethode hängt von der Teileform, der Prüfposition und dem erforderlichen Prüfkomfort ab.

Die Kontaktstabilität kann sich verbessern, wenn die Verbindungsmethode zur Bauteilform und Prüfposition passt. Die Auswahl der geeigneten Verbindungsfunktion hilft, den Prüfkomfort zu qualifizieren, ohne eine höhere Messgenauigkeit oder umfassendere Testerfähigkeit zu implizieren.

Koffer, Kit und Werkbank-Zubehör

Koffer, Kit und Werkbank-Zubehör unterstützen einen elektronischen Bauteiltester, indem sie die Aufbewahrung, die Werkbankorganisation und wiederholte Tests verbessern, anstatt den Tester selbst zu definieren. Ein Koffer hilft, den Tester zwischen den Sitzungen zu organisieren und zu schützen, während ausgewähltes Zubehör Reibungsverluste beim Aufbau verringern kann, wenn es zum vorgesehenen Arbeitsablauf passt. Ihr Wert hängt von den Prüfbedingungen und den Anforderungen an die Bauteilhandhabung ab und nicht von der Anzahl der enthaltenen Teile.

• Koffer: Organisiert und schützt den Tester und sein Zubehör während der Aufbewahrung und des Transports.
• Kit: Kann einen Arbeitsablauf unterstützen, wenn das enthaltene Zubehör zum vorgesehenen Einsatzzweck passt.
• Adapter: Können kompatible Verbindungsanordnungen unter geeigneten Prüfbedingungen unterstützen.
• Ersatzleitungen: Verringern Reibungsverluste beim Aufbau, indem sie bei Bedarf Ersatz- oder alternative Anschlussleitungen bereitstellen.
• Bauteilhandhabung: Organisiertes Zubehör kann wiederholte Tests bequemer machen und hilft, kleine Teile leichter handhabbar zu halten.

Zubehörfunktionen unterstützen die Organisation und nicht die Messfähigkeit. Ein größeres Kit ist nicht unbedingt nützlicher, da der Komfort vom Arbeitsablauf, der Werkbankorganisation und den spezifischen Anforderungen an die Bauteilhandhabung abhängt.

Stromversorgungs- und Tragbarkeitsfunktionen

Stromversorgungs- und Tragbarkeitsfunktionen beeinflussen, wo und wie ein elektronischer Bauteiltester verwendet werden kann, indem sie seine Stromversorgungsquelle, Ladefunktion, Größe und Handhabungseigenschaften kombinieren. Ein wiederaufladbarer Akku, USB-Ladefunktion, Handgerät-Form, Standby-Verhalten und die Gehäusegröße beeinflussen, ob der Tester besser für einen festen Werkbank-Arbeitsablauf geeignet ist oder für den Feldeinsatz leichter bewegt werden kann. Diese Eigenschaften beschreiben die Tragbarkeit, nicht die Messfähigkeit.

Stromversorgungsquelle und Formfaktor sollten gemeinsam betrachtet werden, da jede Eigenschaft eine andere Nutzungsbedingung unterstützt. Ein wiederaufladbarer Akku kann die Notwendigkeit häufiger Batteriewechsel verringern, während USB-Ladefunktion das Aufladen vereinfachen kann, wenn eine geeignete Stromquelle verfügbar ist. Das Standby-Verhalten kann helfen, unnötigen Stromverbrauch zwischen Testsitzungen zu reduzieren, je nach Testerfunktion. Eine Handgerät-Form und kompakte Gehäusegröße können den Transport erleichtern, aber ihr praktischer Wert hängt davon ab, wie oft der Tester zwischen Standorten bewegt wird.

Die folgende Checkliste fasst die wichtigsten Tragbarkeitskriterien zusammen, ohne zu implizieren, dass eine Konfiguration universell vorzuziehen ist.

• Wiederaufladbarer Akku: Kann wiederholte mobile Tests unterstützen, wenn regelmäßiges Aufladen zum vorgesehenen Arbeitsablauf passt.
• USB-Ladefunktion: Kann eine bequeme Lademethode bieten, wenn kompatible Stromversorgung verfügbar ist.
• Standby-Verhalten: Kann den Werkbank-Arbeitsablauf unterstützen, indem unnötiger Stromverbrauch zwischen Testsitzungen reduziert wird.
• Handgerät-Form: Unterstützt eine einfachere Handhabung bei Feldgebrauch oder beim Bewegen zwischen Arbeitsbereichen.
• Gehäusegröße: Beeinflusst Aufbewahrung, Transport und wie leicht der Tester in einen Werkbank-Arbeitsablauf oder ein mobiles Toolkit passt.
• Einsatzszenario: Gelegentliche Werkbanknutzung und häufiger Feldgebrauch können unterschiedliche Kombinationen von Stromversorgungs- und Tragbarkeitsfunktionen begünstigen.

Stromversorgungs- und Tragbarkeitsfunktionen sollten auf den vorgesehenen Einsatzzweck abgestimmt und nicht isoliert bewertet werden. Die Eignung hängt von der Testhäufigkeit, der Arbeitsumgebung und davon ab, ob der Bauteiltester hauptsächlich an einer festen Werkbank oder regelmäßig zwischen Standorten bewegt wird.

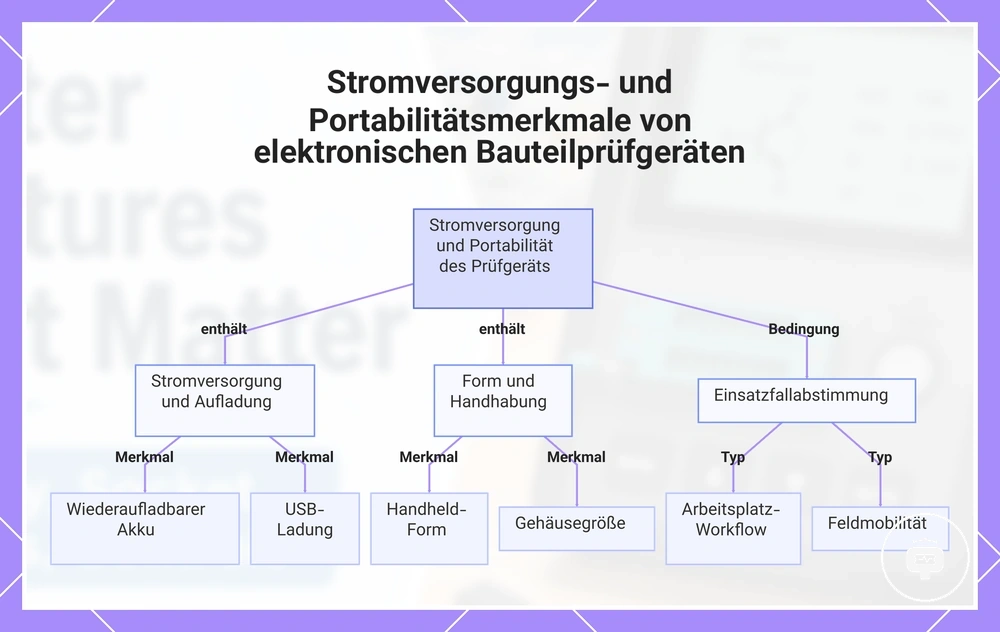

Dieses Diagramm zeigt die wichtigsten Stromversorgungs- und Portabilitätsmerkmale, die beeinflussen, wo und wie ein Bauteilprüfgerät verwendet werden kann, und wie sie auf den beabsichtigten Einsatzzweck abgestimmt werden sollten.

Wiederaufladbare Akkus und USB-Ladefunktion

Wiederaufladbare Akkus und USB-Ladefunktion verringern die Abhängigkeit von Einwegbatterien, wenn diese Funktionen in einem elektronischen Bauteiltester enthalten sind. Die Ladezuverlässigkeit hängt vom wiederaufladbaren Akku, dem Ladeanschluss und der Verfügbarkeit einer Lademöglichkeit ab, während der Betriebszustand beeinflussen kann, ob Tests ohne Unterbrechung fortgesetzt werden können. Die Stromversorgungsstabilität kann ebenfalls mit dem Akkuzustand und dem Ladestatus variieren.

Die folgende Checkliste hebt die lokalen Stromversorgungseigenschaften hervor, die die Ladezuverlässigkeit und die Unterbrechung von Tests beeinflussen.

• Wiederaufladbarer Akku: Verringert die Abhängigkeit von Einwegbatterien und kann wiederholte Nutzung unterstützen, wenn bei Bedarf aufgeladen wird.
• USB-Ladefunktion: Kann das Aufladen vereinfachen, wenn eine kompatible USB-Stromquelle verfügbar ist.
• Ladeanschluss: Sollte zugänglich bleiben, damit der Tester bei Bedarf aufgeladen werden kann.
• Betriebszustand: Hängt vom Akkuzustand und Testerbetrieb ab, daher kann ein unterbrechungsfreier Test nicht vorausgesetzt werden.
• Verfügbarkeit einer Lademöglichkeit: Der Zugang zu einer geeigneten Ladequelle kann die Testkontinuität bei längeren Sitzungen beeinflussen.
• Stromversorgungsstabilität: Kann helfen, Testunterbrechungen zu reduzieren, wenn der wiederaufladbare Akku ausreichend geladen ist und normal arbeitet.

Wiederaufladbare Akkus und USB-Ladefunktion unterstützen eine bequeme Energieverwaltung, aber der Betriebszustand, die Verfügbarkeit einer Lademöglichkeit und die Stromversorgungsstabilität sollten vor längeren Tests berücksichtigt werden. Diese Eigenschaften helfen, die Ladezuverlässigkeit zu qualifizieren, ohne eine bestimmte Akkuspezifikation oder Betriebsdauer zu implizieren.

Handgerät-Formfaktor und Werkstatt-Tragbarkeit

Wenn ein Bauteiltester zwischen Werkbänken oder Arbeitsbereichen bewegt wird, beeinflusst der Handgerät-Formfaktor direkt die Handhabung, Aufbewahrung und wiederholte Tests. Eine kompakte Größe verändert den Platzbedarf auf der Werkbank, während die Werkstatt-Tragbarkeit eine einfachere Bewegung zwischen Arbeitsbereichen unterstützt, wenn der Tester neu positioniert werden muss. Diese Eigenschaften unterstützen das Tester-Funktionsset, ohne seine zentrale Messfähigkeit zu ersetzen.

Handgerät-Formfaktor und Werkstatt-Tragbarkeit beeinflussen, wie ein Bauteiltester in einen Arbeitsplatz passt und wie er zwischen Testsitzungen aufbewahrt wird. Die Gehäusehaltbarkeit kann helfen, den Tester bei routinemäßiger Handhabung zu schützen, obwohl der Schutz vom Design und den Nutzungsbedingungen abhängt. Die Aufbewahrung von Prüfspitzen kann Testzubehör zusammenhalten und Unterbrechungen beim Wechsel zwischen Arbeitsbereichen verringern. Das Versetzen eines Testers von einer Werkbank zu einer anderen kann beispielsweise bequemer sein, wenn der Platzbedarf auf der Werkbank kompakt und die Aufbewahrung von Prüfspitzen integriert ist, aber die Gesamteignung hängt weiterhin vom vorgesehenen Arbeitsablauf und den Handhabungsbedingungen ab.

Funktionsabwägungen für die praktische Auswahl

Funktionsabwägungen sollten gegen den Prüfbedarf, den Bauteiltyp und die Nutzungshäufigkeit abgewogen werden, anstatt jeder Testerfunktion gleiche Priorität einzuräumen. Die praktische Auswahl hängt davon ab, die Funktionsgruppen zu wählen, die die vorgesehene Arbeit unterstützen, wobei Anzeige, Erkennung, Verbindung, Stromversorgung und Kosten-Wert als Entscheidungsvariablen und nicht als automatische Aufwertungen behandelt werden. Die am besten geeignete Kombination hängt davon ab, wie der Bauteiltester verwendet wird.

Anzeige- und Erkennungsfunktionen unterstützen hauptsächlich die Bauteilidentifikation und Messinterpretation, während Verbindungsfunktionen bestimmen, wie einfach verschiedene Bauteile getestet werden können. Stromversorgungsfunktionen beeinflussen den Komfort bei wiederholter Nutzung, und der Kosten-Wert sollte nach den Funktionen beurteilt werden, die voraussichtlich regelmäßig verwendet werden, nicht nach der Gesamtzahl der Funktionen. Die praktische Auswahl verbessert sich, wenn jede Funktionsgruppe auf den Prüfbedarf und die erwartete Nutzungshäufigkeit abgestimmt ist.

Ein Anfänger, der lose Bauteile sortiert, legt möglicherweise mehr Wert auf eine klare Anzeige und automatische Erkennung, während die Arbeit an der Reparaturwerkbank mehr von flexiblen Anschlussmöglichkeiten profitieren kann. Tragbare Tests können eine zusätzliche Beachtung der stromversorgungsbezogenen Funktionen rechtfertigen, wenn Mobilität Teil des Arbeitsablaufs ist. Die Überprüfung von Funktionswert und Kosten kann helfen festzustellen, ob zusätzliche Fähigkeiten für den vorgesehenen Einsatzzweck wahrscheinlich einen sinnvollen Wert bieten.

Die folgende Entscheidungs-Checkliste fasst zusammen, wie Funktionsgruppen priorisiert werden sollten, bevor einzelne Bauteiltester verglichen werden.

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

• Prüfbedarf: Priorisieren Sie Funktionen, die die Bauteile und Messungen unterstützen, die Sie voraussichtlich am häufigsten durchführen.
• Bauteiltyp: Überlegen Sie, ob die erwarteten Bauteile bestimmte Verbindungs- oder Erkennungsfähigkeiten erfordern.
• Nutzungshäufigkeit: Geben Sie regelmäßig genutzten Funktionen mehr Gewicht als gelegentlichen Funktionen.
• Stromversorgung und Komfort: Bewerten Sie wiederaufladbare und tragbarkeitsbezogene Funktionen nur, wenn sie den vorgesehenen Arbeitsablauf unterstützen.
• Kosten-Wert: Wägen Sie zusätzliche Funktionen dagegen ab, wie oft sie voraussichtlich zum praktischen Nutzen beitragen.

Für einen umfassenderen Entscheidungsprozess, der auf diesen Prioritäten aufbaut, fahren Sie mit der Kaufcheckliste fort.

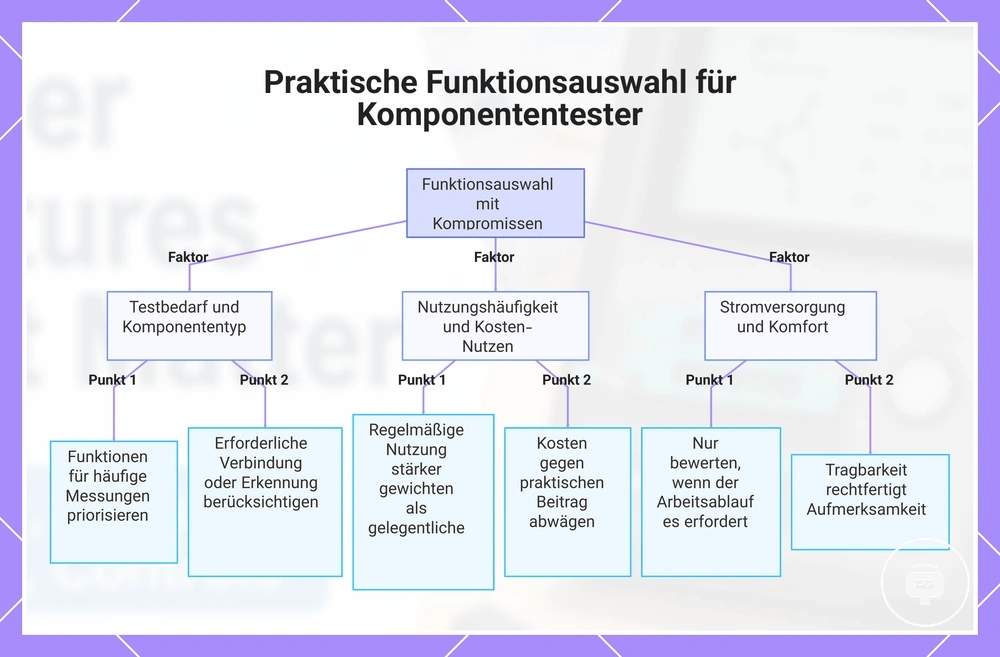

Dieses Diagramm zeigt die wichtigsten Entscheidungsvariablen für die Auswahl von Komponententesterfunktionen basierend auf Testbedarf, Komponententyp, Nutzungshäufigkeit, Stromversorgung und Kosten-Nutzen-Verhältnis.

Wann Multifunktionsfunktionen einen Mehrwert bieten

Multifunktionsfunktionen bieten einen Kosten-Wert-Vorteil, wenn die zusätzlichen Funktionen wiederholten Prüfanforderungen entsprechen. Funktionen wie ESR-Messung und automatische Identifikation können den Werkzeugwechsel reduzieren, wenn sie wiederkehrende Aufgaben unterstützen, was einen Bauteiltester für den routinemäßigen Gebrauch bequemer macht. Ihr Wert hängt von der wiederholten Nutzung ab, nicht von der Gesamtzahl der verfügbaren Funktionen.

Die folgenden Kriterien helfen, nützliche Multifunktionsfähigkeit von ungenutzten Funktionen zu unterscheiden.

• Wiederholte Prüfanforderungen: Zusätzliche Funktionen sind wertvoller, wenn dieselben Prüfaufgaben regelmäßig anfallen.
• ESR und automatische Identifikation: Diese Fähigkeiten können den Komfort verbessern, wenn sie häufig statt gelegentlich genutzt werden.
• Werkzeugwechsel: Die Kombination häufig genutzter Funktionen kann die Notwendigkeit verringern, zwischen verschiedenen Prüfwerkzeugen zu wechseln.
• Kosten-Wert: Eine zusätzliche Fähigkeit ist leichter zu rechtfertigen, wenn sie wiederkehrende Arbeit unterstützt und nicht seltene Situationen.

Multifunktionsfunktionen können den Komfort und die Sicherheit erhöhen, wenn sie zum vorgesehenen Arbeitsablauf passen, aber ungenutzte Funktionen bieten einen begrenzten Kosten-Wert-Vorteil. Mehr Funktionen führen nicht automatisch zu besseren Prüfergebnissen, da der praktische Nutzen weiterhin vom Prüfbedarf, Bauteiltyp und den unterstützten Messgrenzen abhängt.

Wann einfache Funktionen ausreichen

Einfache Funktionen reichen aus, wenn ein einfacheres Tester-Funktionsset zu einer begrenzten Bauteilpalette und gelegentlicher Nutzung passt. Ein einfaches Display mit grundlegender Erkennung kann einfache Identifikations- und Messaufgaben unterstützen, während die Bezahlung für ungenutzte Funktionen vermieden wird. Ob dies ausreichend ist, hängt von der erwarteten Bauteilpalette, den Reparaturanforderungen und der Messvielfalt ab.

Für gelegentliche Tests können einfache Funktionen eine angemessene Fähigkeit bieten, ohne Funktionen hinzuzufügen, die wahrscheinlich nicht genutzt werden. Ein einfaches Display und eine grundlegende Erkennung können für Routineprüfungen innerhalb einer begrenzten Bauteilpalette geeignet sein. Im Gegensatz dazu können Multifunktionsmodelle einen zusätzlichen Wert bieten, wenn Reparaturarbeiten, eine breitere Bauteilabdeckung oder vielfältigere Messungen zu wiederkehrenden Anforderungen werden. Die angemessene Entscheidung hängt davon ab, das Funktionsset zu wählen, das zum vorgesehenen Einsatzzweck passt, anstatt anzunehmen, dass einer der beiden Ansätze universell vorzuziehen ist.

Funktionsbehauptungen, Genauigkeitsgrenzen und tatsächliche Prüfbedingungen

Funktionsbehauptungen sollten anhand von Genauigkeitsgrenzen und tatsächlichen Prüfbedingungen interpretiert werden, anstatt als feststehende Ergebnisse behandelt zu werden. Der Wert einer Testerfunktion hängt vom Bauteilzustand, der Verbindungsqualität, dem Messbereich und dem Testerdesign ab, sodass dieselbe Funktion unter verschiedenen Prüfbedingungen unterschiedliche Ergebnisse liefern kann. Diese Kriterien helfen, das Vertrauen zu qualifizieren, ohne eine exakte Genauigkeit zu implizieren.

Die Anzeigequalität kann die Lesbarkeit verbessern, ohne die Messgenauigkeit zu bestätigen, während die automatische Erkennung vom Bauteiltyp und den Messbedingungen abhängen kann. ESR-Fähigkeit, kalibrierungsbezogene Angaben und Messungen im eingebauten Zustand sollten ebenfalls innerhalb ihrer praktischen Grenzen interpretiert werden, da die Nützlichkeit mit der Prüfsituation variiert. Eine breitere Anleitung zu diesen Grenzen finden Sie unter Genauigkeitsgrenzen.

Tatsächliche Prüfbedingungen sollten berücksichtigt werden, bevor man sich auf Funktionsbehauptungen verlässt. Die folgende Checkliste fasst die wichtigsten Kriterien zusammen, die das Vertrauensrisiko beeinflussen, ohne Funktionsunterschiede in garantierte Ergebnisse zu verwandeln.

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

• Behauptete Funktion: Gibt an, was eine Testerfunktion unterstützen soll, nicht ein garantiertes Ergebnis.
• Prüfbedingung: Bauteilzustand, Verbindungsqualität, Messbereich und Testerdesign können die Messergebnisse beeinflussen.
• Einschränkung: Anzeigequalität, automatische Erkennung, ESR-Fähigkeit, kalibrierungsbezogene Angaben und Messungen im eingebauten Zustand haben jeweils praktische Grenzen.
• Vertrauensrisiko: Das Vertrauen steigt, wenn Funktionsbehauptungen innerhalb geeigneter Prüfbedingungen interpretiert werden, anstatt als universell gültig angenommen zu werden.

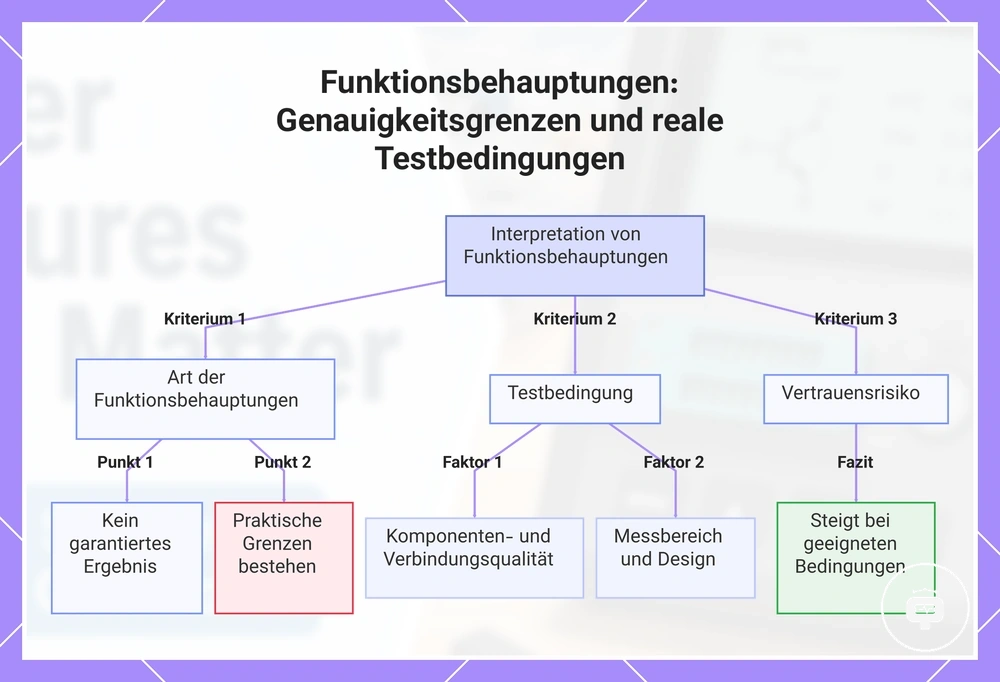

Dieses Diagramm zeigt die wichtigsten Kriterien zur Interpretation von Funktionsbehauptungen eines Testers, einschließlich der Art der Behauptungen, der Testbedingungen und des Vertrauensrisikos.
