Anschlussmethoden für Prüfspitzen und Sockel bei elektronischen Bauteiltestern

Anschlussmethoden für elektronische Bauteiltester sind die physikalischen Schnittstellen, die Testeranschlüsse mit Bauteilanschlüssen oder Kontaktpunkten verbinden. Eine Anschlussmethode definiert nicht die Messfähigkeit des Testers, sie beeinflusst jedoch, wie das Bauteil dem Tester präsentiert wird. Prüfspitzen, Sockel, Klemmen und Zangen unterstützen verschiedene Gehäuseformen und Zugangsbedingungen.

Ein loses bedrahtetes Bauteil kann direkt in einen ZIF-Sockel passen, wenn seine Anschlüsse mit den Sockelkontakten ausgerichtet sind und geeigneten Kontaktdruck erhalten. Prüfspitzenkabel oder Testklemmen bieten eine flexible Verbindung, wenn der Anschlussabstand oder der Zugang eine direkte Sockelplatzierung unpraktisch macht, während SMD-Zangenprüfspitzen die Anschlüsse kleiner oberflächenmontierter Bauteile erreichen können. Lockerer Halt, schlechte Ausrichtung der Anschlüsse, eingeschränkter Pad-Zugang oder unbeständiger Handdruck können die Kontaktqualität beeinträchtigen und die Zuverlässigkeit der Messwerte beeinflussen.

Die Anschlussmethode, die zählt, ist diejenige, die zum Bauteilgehäuse, zum verfügbaren Kontaktpunkt und zur erforderlichen Stabilität passt. Das Verständnis darüber, wie jede Schnittstelle Kontakt herstellt, bietet die Grundlage für die Wahl zwischen einem Sockel, einer Prüfspitze, einer Klemme oder einer Zange.

Was Prüfspitzen-, Sockel- und Klemmenverbindungen beim Bauteiltesten bewirken

Prüfspitzen-, Sockel- und Klemmenverbindungen stellen elektrischen Kontakt zwischen Testeranschlüssen und Bauteilanschlüssen oder Pads her. Jeder Verbindungstyp erreicht einen Kontaktpunkt auf andere Weise, während er die gleiche grundlegende Funktion erfüllt. Ein stabiler Kontakt hilft dem Tester, ein konsistentes elektrisches Signal zur Bauteilidentifikation und -messung zu empfangen.

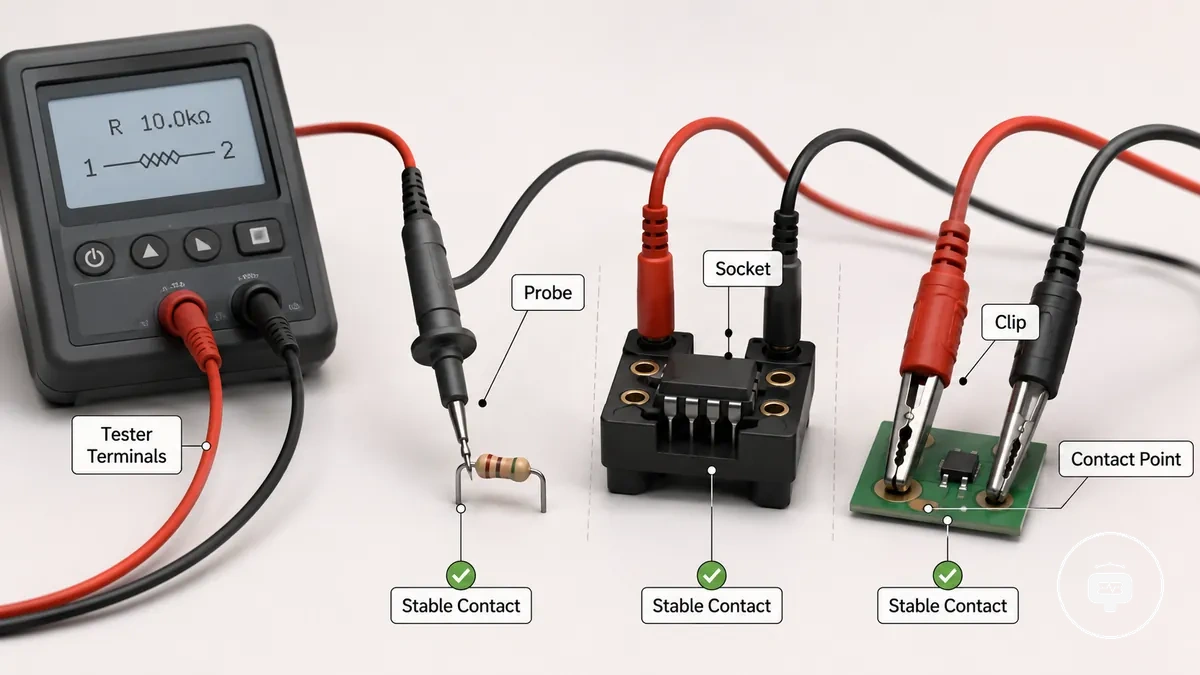

Das folgende Bild zeigt, wie Prüfspitzen-, Sockel- und Klemmenverbindungen elektrischen Kontakt zwischen einem Tester und einem Bauteil herstellen.

Eine Anschlussmethode bestimmt nicht von sich aus den unterstützten Bauteilbereich des Testers. Der Hub zu elektronischen Bauteiltestern führt in die breitere Kategorie der Bauteiltester ein, während sich dieser Abschnitt darauf konzentriert, wie Verbindungen elektrischen Kontakt herstellen. Bei stabilem Kontakt am richtigen Kontaktpunkt können Identifikation, Pinbelegungserkennung oder Messwerte konsistenter sein, abhängig von der Bauteilpassung und dem Tester-Design.

Die drei Verbindungsrollen lassen sich wie folgt zusammenfassen:

• Prüfspitzenverbindung: Verwendet eine Prüfleitung, um einen freiliegenden Kontaktpunkt an Bauteilanschlüssen oder Pads zu erreichen.
• Sockelverbindung: Hält Bauteilanschlüsse in festen Terminalkontakten, um einen stabilen Kontakt aufrechtzuerhalten.
• Klemmenverbindung: Verwendet eine Testklemme, um zugängliche Bauteilanschlüsse oder Pads zu greifen, wo eine flexible Verbindung besser geeignet ist.

ZIF-Sockel und Sockeladapter für bedrahtete Bauteile

ZIF-Sockel und Sockeladapter sind Anschlussmöglichkeiten, die dafür ausgelegt sind, bedrahtete Bauteile zu halten, sodass ihre Anschlüsse mit den Testeranschlüssen ausgerichtet sind. Ein ZIF-Sockel übt nach der Positionierung des Bauteils Kontaktdruck aus, was hilft, die Ausrichtung der Anschlüsse beizubehalten, ohne die Anschlüsse in die Kontakte zu zwingen. Diese Anschlussmethode ist in erster Linie für lose bedrahtete Bauteile vorgesehen, deren Anschlussabstand und Gehäuseform zum Sockel passen.

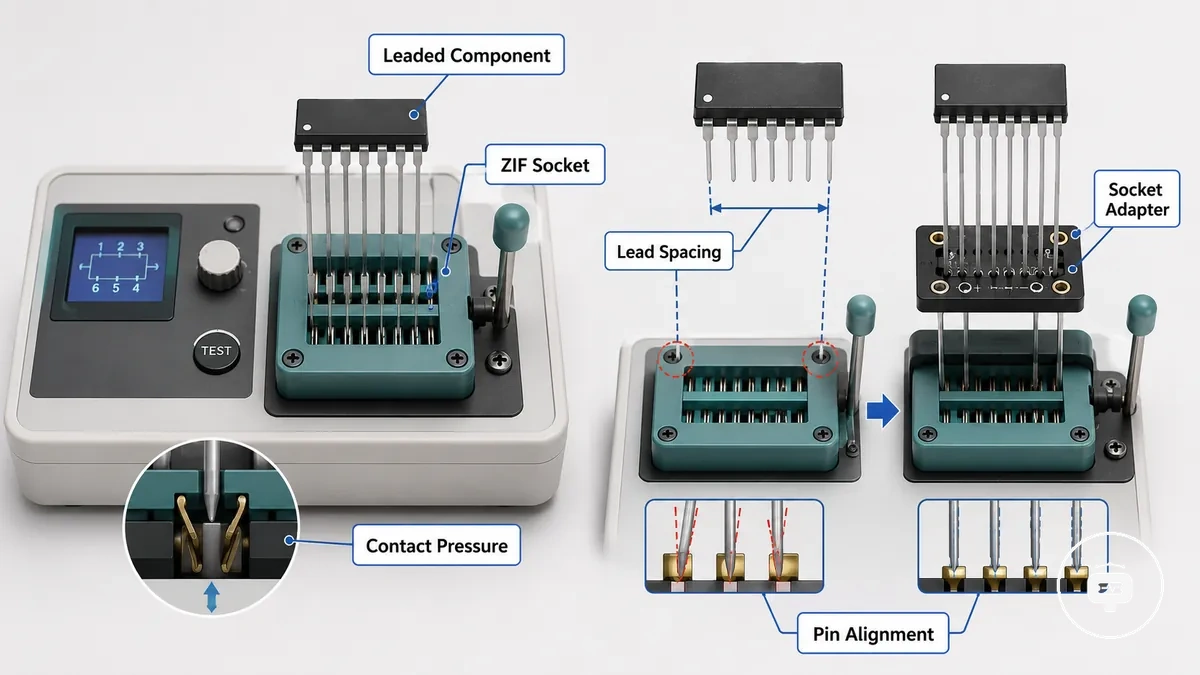

Das folgende Bild zeigt, wie ZIF-Sockel und Sockeladapter die physische Passung verbessern, indem sie bedrahtete Bauteile mit den Testerkontakten ausrichten.

Wenn der Anschlussabstand oder die Gehäuseform vom Standard-Sockellayout abweicht, kann ein Sockeladapter die physische Passung verbessern, indem er die Positionierung des Bauteils ändert. Zum Beispiel können viele Widerstände, Kondensatoren und Transistoren direkt platziert werden, wenn ihre Bauteilanschlüsse zum Sockel passen, während breitere Gehäuse möglicherweise einen Adaptersockel für eine verbesserte Ausrichtung der Anschlüsse erfordern. Eine stabile Erkennung kann sich verbessern, wenn Kontaktdruck und Anschlussausrichtung für die Verbindung geeignet bleiben.

Die physische Passung hängt vom Anschlussabstand und der Gehäuseform ab, daher konzentriert sich der folgende Vergleich nur auf die Anschlussmöglichkeiten und nicht auf die Testerfähigkeit.

Anschlussmöglichkeit	Am besten geeignete Bauteilform	Passungsbedingung	Hauptlimitierung
ZIF-Sockel	Lose bedrahtete Bauteile	Passender Anschlussabstand mit geeignetem Kontaktdruck	Begrenzt durch Gehäuseform und Pin-Ausrichtung
Sockeladapter	Breitere oder andere Gehäuseformen	Korrekte Adapterpassung und Pin-Ausrichtung	Macht nicht jedes Gehäuse kompatibel
Direkte Anschlussplatzierung	Bauteile, die bereits in den Tester-Sockel passen	Genaue Anschlussplatzierung und -ausrichtung	Weniger geeignet, wenn Abstand oder Gehäuseform abweicht

Die physische Sockelpassung bestimmt nicht die unterstützten Bauteile des Testers. Die Sockelpassung ist durch Anschlussabstand, Gehäuseform, Kontaktdruck und Pin-Ausrichtung begrenzt, während die Gesamtkompatibilität auch vom unterstützten Bauteilbereich des Testers abhängt.

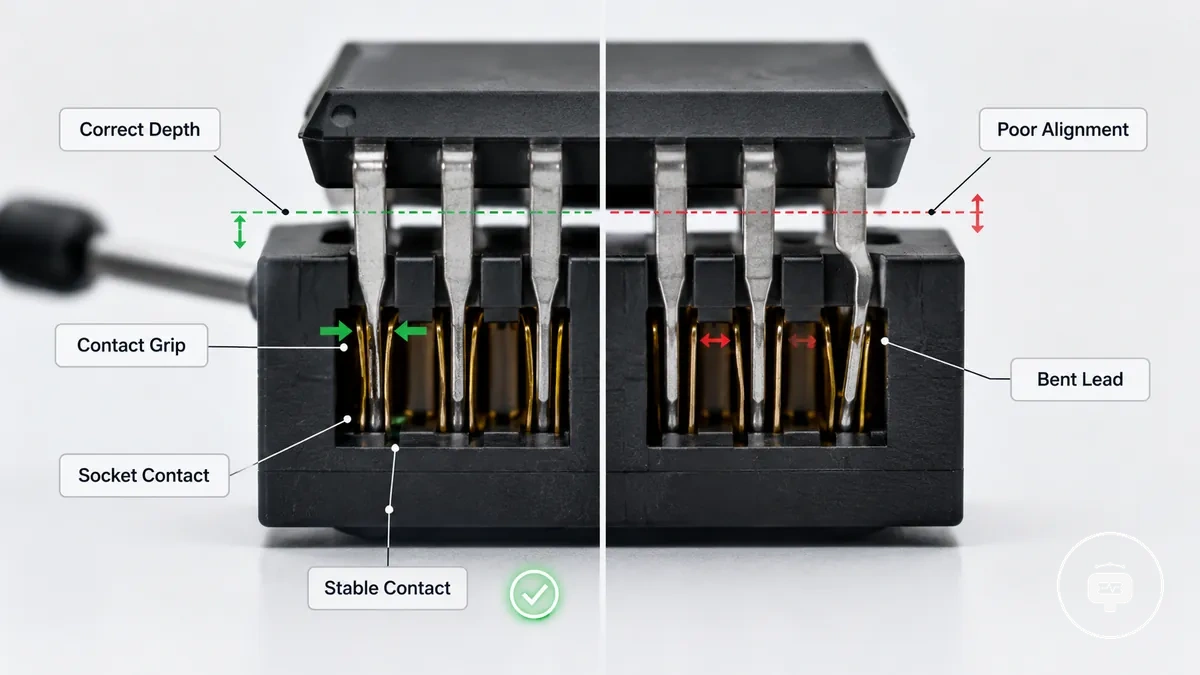

Anschlussplatzierung und Kontaktdruck in ZIF-Sockeln

Wenn die Bauteilanschlüsse die korrekte Einstecktiefe erreichen und richtig ausgerichtet bleiben, kann der ZIF-Sockel einen geeigneten Kontaktdruck über die Kontaktfläche aufrechterhalten. Eine korrekte Anschlussplatzierung hilft dem Sockel, die Bauteilanschlüsse gleichmäßig zu greifen. Das folgende Bild vergleicht korrekte und inkorrekte Anschlussplatzierung, um zu zeigen, wie Anschlussposition und Kontaktdruck den Sockelkontakt beeinflussen.

Überprüfen Sie die Anschlussplatzierung und den Kontaktdruck vor der Messung, um schlechten Sockelkontakt zu reduzieren.

• Führen Sie die Bauteilanschlüsse bis zur geeigneten Einstecktiefe ein.
• Stellen Sie sicher, dass die Bauteilanschlüsse mit den Sockelkontakten ausgerichtet sind.
• Stellen Sie sicher, dass der Kontaktgriff fest sitzt, ohne die Anschlüsse zu erzwingen.
• Überprüfen Sie auf verbogene, oxidierte oder kurze Anschlüsse, die den Kontakt beeinträchtigen können, selbst wenn der Bauteiltyp unterstützt wird.

Ein stabiler Messwert ist wahrscheinlicher, wenn Anschlussplatzierung, Kontaktdruck und Ausrichtung geeignet bleiben, obwohl die Kontaktqualität nur einer der Faktoren sein kann, die die Messwertstabilität beeinflussen.

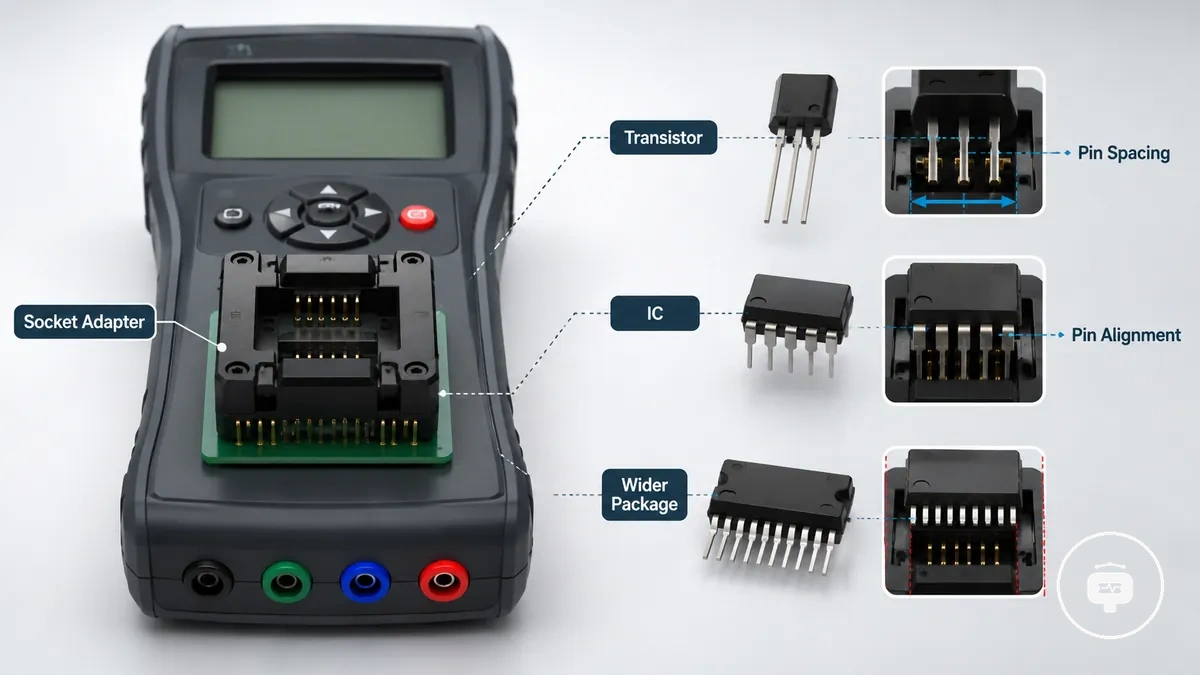

Sockeladapter für Transistoren, ICs und breitere Gehäuse

Sockeladapter helfen, wenn ein Transistor, IC oder ein breiteres Gehäuse nicht sauber im Standard-Sockelbereich des Testers sitzt. Ihr Nutzen hängt vom Pin-Abstand, der Pin-Anzahl und der Tester-Anschlussanordnung ab, damit das Gehäuse eine geeignete physische Passung und Pin-Ausrichtung erreichen kann. Das folgende Bild zeigt, wie ein Sockeladapter breitere Gehäuse mit den Tester-Anschlüssen ausrichtet, wenn diese Passungsbedingungen erfüllt sind.

Der Nutzen des Adapters hängt vom Pin-Abstand, der Pin-Anzahl und der Tester-Anschlussanordnung ab, daher konzentriert sich der folgende Vergleich auf die physische Passung und nicht auf die Messfähigkeit.

Gehäusebeispiel	Adapterbedingung	Passungsrisiko	Unterstützungsgrenze
Transistor	Pin-Abstand passt zum Adaptersockel	Schlechte Pin-Ausrichtung	Nur physische Passung
IC	Pin-Anzahl passt zur Anschlussanordnung	Fehlausgerichtete Pins	Nur physische Passung
Breiteres Gehäuse	Adapter unterstützt die Gehäuseform	Ungleichmäßiger Kontakt	Nur physische Passung

Wenn ein Gehäuse nicht mit dem Tester-Sockel ausgerichtet ist, kann ein Sockeladapter die Möglichkeit einer zuverlässigen Verbindung verbessern, indem er die physische Passung und Pin-Ausrichtung optimiert. Die unterstützten Bauteile des Testers bestimmen weiterhin, ob das Bauteil geprüft werden kann. Ein Adapter erweitert daher nicht die Messfähigkeit. Physische Passung und tatsächliche Bauteilunterstützung bleiben getrennte Bedingungen.

Prüfspitzenkabel, Haken und Testklemmen für flexible Verbindungen

Prüfspitzenkabel, Haken und Testklemmen sind flexible Verbindungen, die verwendet werden, wenn ein Bauteil nicht direkt in den Tester-Sockel eingesetzt werden kann oder soll. Jedes Zubehör verwendet eine andere Kontaktart, um freiliegende Anschlüsse oder Terminals zu erreichen, während die Haltefestigkeit davon abhängt, wie sicher die Verbindung aufrechterhalten wird. Flexibler Kontakt ist nützlich, wenn eine direkte Sockelplatzierung aufgrund des Zugangs oder der Anschlussposition unpraktisch ist.

Wenn lose Bauteile einen ungünstigen Anschlussabstand haben oder nur vorübergehenden Kontakt erfordern, können flexible Verbindungen das Testen erleichtern. Prüfspitzenkabel bieten direkten Punktkontakt, während Haken und Testklemmen freiliegende Anschlüsse mit weniger Handdruck halten können. Bewegung, Halt und Kontaktoberfläche können dennoch die Zuverlässigkeit der Messwerte beeinflussen. Die Bequemlichkeit flexibler Verbindungen steht oft im Gegensatz zu einer größeren Kontaktvariabilität im Vergleich zu einem gut passenden Sockelanschluss.

Der folgende Vergleich zeigt, wie sich Prüfspitzenkabel, Haken und Testklemmen hinsichtlich Kontaktart und Haltefestigkeit unterscheiden, und nicht nach Produkttyp.

Verbindungszubehör	Kontaktart	Stabilitätsvorteil	Wichtiger Hinweis
Prüfspitzenkabel	Direkter Punktkontakt	Flexible Positionierung	Handbewegung kann den Kontakt beeinflussen
Haken	Hakenförmige Anschlussbefestigung	Freihändiger Halt	Halt hängt von der Anschlussform ab
Testklemmen	Geklemmter Kontakt	Verbesserte Haltestabilität	Kontaktqualität hängt von Halt und Kontaktoberfläche ab

Klemmen oder Haken sind nützlich, wenn ein vorübergehender Kontakt benötigt wird, ohne das Bauteil in den Tester-Sockel zu legen. Wählen Sie für die praktische Anwendung von using probes and sockets die Anschlussmethode, die zum Bauteil und zu den Zugangsbedingungen passt. Die Zuverlässigkeit der Messwerte kann dennoch von der Kontaktqualität, dem Halt, der Bewegung und der Kontaktoberfläche abhängen.

Prüfspitzenkabellänge, Kabelabschluss und Steckerpassung

Wenn die Prüfspitzenkabellänge größer als nötig ist oder der Kabelabschluss lose ist, kann das Erreichen schwieriger Kontaktpunkte einfacher werden, aber die Handhabung kann instabiler werden. Die Prüfspitzenkabellänge beeinflusst, wie leicht sich das Kabel während des Testens bewegt, während die Steckerpassung beeinflusst, wie sicher das Kabel am Tester befestigt bleibt. Die praktische Verbindungsqualität hängt von geeigneter Kabellänge, sicherem Steckersitz und kontrollierter Handhabung ab.

Überprüfen Sie vor dem Testen die Prüfspitzenkabellänge, den Kabelabschluss und die Steckerpassung.

• Stellen Sie sicher, dass der Stecker fest sitzt.
• Überprüfen Sie die Isolierung auf sichtbare Abnutzung oder Beschädigungen.
• Verwenden Sie eine Prüfspitzenkabellänge, die zum verfügbaren Arbeitsbereich passt.

Lange oder lose Kabel können die Wahrscheinlichkeit instabiler Messwerte erhöhen, da Bewegung während der Handhabung den Kontaktpunkt verändern kann. Ein möglicher Einfluss auf die Messung hängt vom Tester-Modell, dem Bauteilbereich und davon ab, wie sicher die Verbindung aufrechterhalten wird.

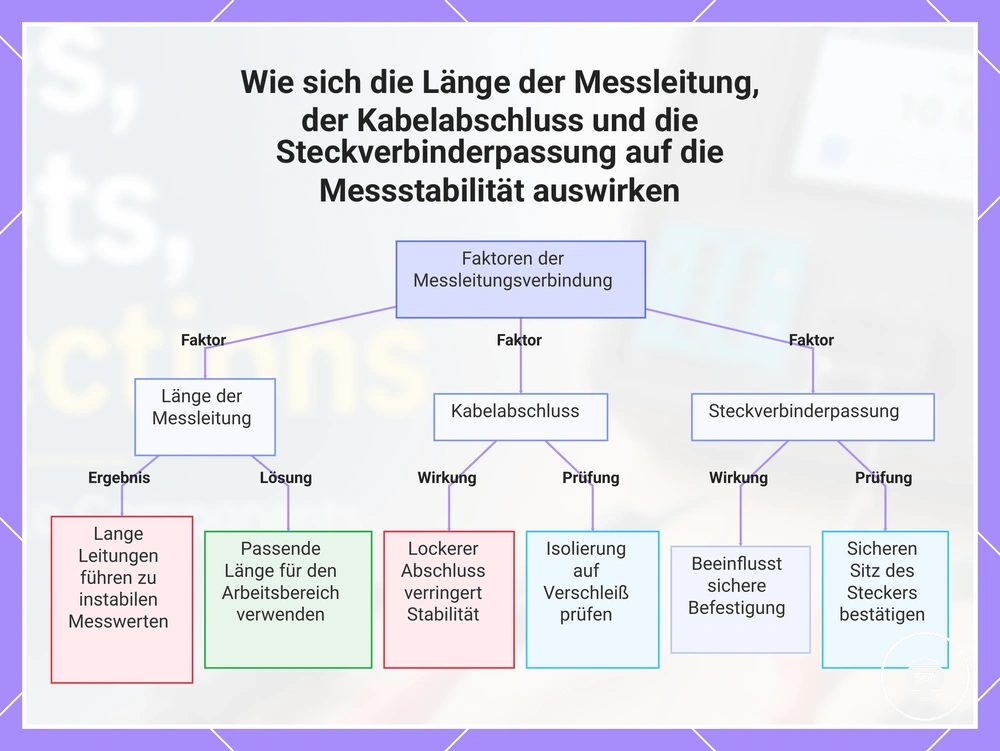

Diese Grafik zeigt die drei Schlüsselfaktoren—Länge der Messleitung, Kabelabschluss und Steckverbinderpassung—und ihre Auswirkungen auf die Messstabilität, zusammen mit empfohlenen Prüfungen und Ergebnissen.

Hakenklemmen und Krokodilklemmen zum stabilen Halten von Anschlüssen

Wenn der Handdruck den Kontakt unbeständig macht, können Hakenklemmen und Krokodilklemmen Bauteilanschlüsse an Ort und Stelle halten, um während des Testens einen stabileren Kontakt zu ermöglichen. Hakenklemmen befestigen sich mit gezieltem Halt an kleineren Anschlüssen, während Krokodilklemmen eine größere freiliegende Metallfläche greifen. Stetiger Kontakt ist erforderlich, da Bewegung am Kontaktpunkt temporäre Verbindungen weniger beständig machen kann.

Verwenden Sie nur so viel Halt wie nötig, um die Bauteilanschlüsse sicher zu halten. Übermäßige Kraftanwendung kann kleine Anschlüsse verbiegen oder beschädigen. Freiliegendes Metall der Klemme kann ein Kurzschlussrisiko darstellen, wenn es unbeabsichtigte Leiter berührt. Die Verbindungssicherheit hängt weiterhin vom Schaltungszustand, der Menge an freiliegendem Metall und der Position der Klemme ab.

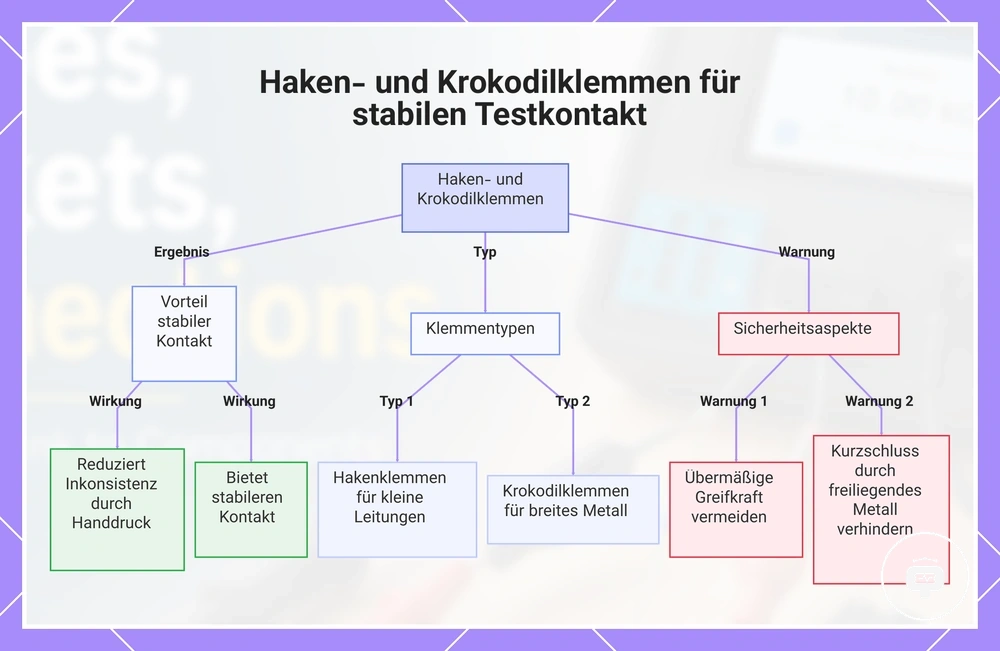

Diese Grafik zeigt, wie Haken- und Krokodilklemmen helfen, Leitungen stabil zu halten, ihre unterschiedlichen Verwendungen und wichtige Sicherheitshinweise.

SMD-Pinzettenspitzen für oberflächenmontierte Bauteile

SMD-Pinzettenspitzen sind eine Anschlussmethode für kleine oberflächenmontierte Bauteile, wenn Standard-Sockel oder Klemmen beide Anschlüsse nicht sauber erreichen können. Eine Pinzettenspitze kontaktiert gleichzeitig gegenüberliegende Anschlüsse und ermöglicht so den Zugang zu Anschlüssen, wenn andere Anschlussmethoden durch Bauteilgröße und Pad-Zugang eingeschränkt sind. Ihr Hauptvorteil ist der verbesserte physische Zugang zu kleinen SMD-Bauteilen.

Wenn ein oberflächenmontiertes Bauteil einen eingeschränkten Pad-Zugang oder ein kleines Gehäuse aufweist, können SMD-Pinzettenspitzen mit zwei ausgerichteten Spitzen einen direkten Kontakt zu den Anschlüssen herstellen. Die Erkennungs- und Messwertzuverlässigkeit kann sich verbessern, wenn die Pinzettenspitze beide Anschlüsse sicher erreicht. Die Ergebnisse hängen jedoch weiterhin vom Pad-Zugang, der Handstabilität und einem stabilen Anschlusszugang ab. Der folgende Vergleich zeigt, wie sich der physische Zugang von der Messfähigkeit unterscheidet.

Methode	Kontaktpunkt	Stärke	Einschränkung
SMD-Pinzettenspitzen	Beide Bauteilanschlüsse	Direkter Zugang zu kleinen oberflächenmontierten Bauteilen	Messwertzuverlässigkeit hängt von Pad-Zugang und Handstabilität ab
Standard-Prüfspitzen	Einzelner Testpunkt	Geeignet für größere oder besser zugängliche Kontakte	Kann beide SMD-Anschlüsse nicht gleichzeitig erreichen

Der Zugang zur Oberfläche ist nicht gleichbedeutend mit der Zuverlässigkeit in der Schaltung, da die umgebende Schaltung die Messung noch beeinflussen kann. Für weitere Details zu In-Circuit- und Out-of-Circuit-Tests gilt, dass Erkennung und Messwertzuverlässigkeit selbst bei erreichtem Anschlusszugang bedingt bleiben.

Auswahl der richtigen Anschlussmethode nach Bauteilgehäuse und Zugang

Die richtige Anschlussmethode hängt vom Bauteilgehäuse, dem Anschlusszugang und der erforderlichen Kontaktstabilität ab. Ordnen Sie diese Bedingungen einem Sockel, einer Prüfspitze, einer Klemme oder einer Pinzette zu, anstatt nur nach Zubehörtyp zu wählen. Dies ergibt einen praktischen Auswahlrahmen basierend auf Gehäuseform und Zugangsbedingung.

Wenn ein bedrahtetes Bauteil in das Tester-Layout passt und seine Anschlüsse leicht auszurichten sind, kann ein Sockel stabilen Kontakt bieten. SMD-Bauteile mit freiliegenden Pads erfordern möglicherweise eine Pinzette, während schwer zugängliche oder teilweise erreichbare Pins möglicherweise einfacher mit einer Prüfspitze oder Klemme zu erreichen sind. Die unterstützten Bauteile des Testers definieren weiterhin, was geprüft werden kann. Daher sollte das Bauteilgehäuse das erste Kriterium für die Verbindung sein.

Wenn die bevorzugte Methode den Kontaktpunkt nicht sicher erreichen kann, verwenden Sie die nächste Option, die den Zugang verbessert, ohne die Kontrolle zu verringern. Eine Prüfspitze kann als Ausweichoption für schwer erreichbare Pins dienen, während eine Klemme helfen kann, wenn vorübergehendes Halten wichtiger ist als präziser Punktkontakt. Die folgende Tabelle ordnet häufige Zugangsfälle nach bevorzugter Methode, Vorsichtshinweis und Ausweichlogik.

Bauteil-Zugangssituation	Bevorzugte Anschlussmethode	Warum sie passt	Wichtiger Hinweis
Bedrahtetes Bauteil mit ausgerichteten, zugänglichen Anschlüssen	Sockel	Bietet feste Anschlussplatzierung und stabilen Kontakt	Passung hängt von Anschlussabstand und Tester-Layout ab
Kleines SMD-Bauteil mit zugänglichen Pads	Pinzette	Erreicht zwei kleine Anschlüsse gleichzeitig	Kontakt hängt von Pad-Zugang und Handstabilität ab
Schwer erreichbarer oder teilweise freiliegender Pin	Prüfspitze	Ermöglicht direkten Punktzugang	Bewegung kann die Kontaktstabilität verringern
Lose Anschlüsse, die vorübergehend gehalten werden müssen	Klemme	Hält Kontakt ohne ständigen Handdruck	Halt und freiliegendes Metall können die Kontaktqualität beeinflussen

Für die praktische Anwendung von Prüfspitzen und Sockeln wählen Sie die Methode, die zum Gehäuse, zur Zugangsbedingung und zur erforderlichen Stabilität passt. Wenn die erste Option keinen geeigneten Kontakt herstellen kann, wechseln Sie zur am besten kontrollierten Ausweichoption.

Bedrahtete Bauteile, SMD-Bauteile und schwer erreichbare Pins

Wenn bedrahtete Bauteile, SMD-Bauteile oder schwer erreichbare Pins unterschiedliche Zugangsbedingungen schaffen, hängt die geeignete Anschlussmöglichkeit vom zugänglichen Kontaktpunkt ab. Bedrahtete Bauteile können einen Sockel oder eine Prüfspitze erfordern, SMD-Bauteile können Pinzettenspitzen für den Pad-Zugang benötigen, und Pins mit eingeschränktem Zugang sind möglicherweise einfacher mit einer Prüfspitze oder einer Greifklemme zu erreichen. Die folgende Tabelle vergleicht diese Zugangsfälle nach Gehäusetyp.

Gehäuse-/Zugangssituation	Kontaktpunkt	Geeignete Methode	Haupteinschränkung
Bedrahtete Bauteile	Freiliegende Bauteilanschlüsse	Sockel oder Prüfspitze	Passung hängt von Anschlussabstand und Ausrichtung ab
SMD-Bauteile	Kleine Pads oder Anschlüsse	Pinzettenspitzen	Kontakt hängt von Pad-Zugang und Handstabilität ab
Schwer erreichbare Pins	Teilweise freiliegender Kontaktpunkt	Prüfspitze oder Greifklemme	Eingeschränkter Zugang kann die Kontaktstabilität verringern

Physischer Zugang schafft nicht automatisch vertrauenswürdige Messbedingungen. Für mehr Kontext zu In-Circuit- und Out-of-Circuit-Tests gilt: Umgebende Verbindungen und Kontaktstabilität können das Ergebnis dennoch beeinflussen. Die Haupteinschränkung ist, dass ein zugänglicher Kontaktpunkt nicht immer eine zuverlässige Messung liefert.

Außerhalb der Schaltung liegende Verbindungen und eingeschränkter Zugang in der Schaltung

Eine außerhalb der Schaltung liegende Verbindung ermöglicht in der Regel einen saubereren Testerkontakt, da das lose Bauteil ohne Beeinflussung des physischen Kontakts durch die umgebende Schaltung leichter zugänglich ist. Die Anschlussmethode kann sich auf den direkten Zugang zu den Bauteilanschlüssen oder Terminals konzentrieren, obwohl die Messzuverlässigkeit weiterhin vom Tester und vom Zustand des Bauteils abhängen kann. Das Testen loser Bauteile bietet oft eine einfachere Kontaktumgebung.

Wenn ein Bauteil auf einer Leiterplatte installiert bleibt, kann der Zugang in der Schaltung durch benachbarte Bauteile, eingeschränkten Platinenzugang oder die umgebende Schaltung eingeschränkt sein. Wie im Abschnitt in-circuit and out-of-circuit testing erläutert, sind physischer Zugang und Messzuverlässigkeit miteinander verbunden, aber nicht identisch. Dieser Unterabschnitt konzentriert sich auf die Zugangsbedingungen für Verbindungen, nicht auf die vollständigen diagnostischen Grenzen des In-Circuit-Testens.

Außerhalb der Schaltung liegende Verbindung	Eingeschränkter Zugang in der Schaltung
Ermöglicht in der Regel einen saubereren Kontakt mit Prüfspitzen, Sockeln oder Klemmen an einem losen Bauteil	Kann einen Kontakt an Ort und Stelle erfordern, bei dem umgebende Schaltung und eingeschränkter Zugang die Messzuverlässigkeit einschränken können

Verbindungsqualitätsfaktoren, die Tester-Messwerte beeinflussen

Die Verbindungsqualität kann Tester-Messwerte beeinflussen, selbst wenn der Tester und das Bauteil ansonsten geeignet sind. Schlechter Kontakt, erhöhter Kontaktwiderstand oder eine instabile Verbindungsgeometrie können zu einem instabilen Messwert oder einer fehlenden Erkennung beitragen. Die Messwertzuverlässigkeit hängt oft von einer gleichbleibenden Kontaktqualität ab.

Verbindungsqualitätsfaktoren, die Tester-Messwerte beeinflussen, sind oft am Kontaktpunkt sichtbar. Die folgende Diagnose-Checkliste konzentriert sich auf kontaktbezogene Ursachen, bevor ein Fehler am Tester oder Bauteil angenommen wird. Überprüfen Sie den Oberflächenzustand, den Anschlusshalt, die Anschlusslänge, die Bewegung und den Testkontext.

• Oberflächenzustand: Prüfen Sie auf verschmutztes Metall, Oxidation oder Verunreinigungen, die den Kontaktwiderstand erhöhen und zu unzuverlässigen Messwerten beitragen können.
• Anschlusshalt: Achten Sie auf losen Halt, schlechten Kontakt oder verbogene Anschlüsse, die den elektrischen Kontakt während des Testens unterbrechen können.
• Anschlusslänge: Lange Prüfspitzenkabel können die Bewegung verstärken und unter bestimmten Bedingungen empfindliche Messwerte beeinflussen.
• Bewegung: Stellen Sie sicher, dass Prüfspitzen, Klemmen oder Sockel während der gesamten Messung stabil bleiben, um intermittierenden Kontakt zu reduzieren.
• Kontextgrenzen: Wenn die Verbindungsqualität zufriedenstellend erscheint, aber die Tester-Messwerte instabil bleiben oder die Erkennung ausbleibt, kann die Ursache stattdessen mit den Tester-Grenzen oder dem Bauteilzustand zusammenhängen.

Wenn ein lockerer Halt, verschmutztes Metall, verbogene Anschlüsse oder lange Prüfspitzenkabel vorliegen, kann die Verbesserung der Verbindung kontaktbezogene Symptome reduzieren. Ein instabiler Messwert oder eine fehlende Erkennung bedeutet jedoch nicht zwangsläufig, dass die Verbindung die einzige Ursache ist. Das Problem kann stattdessen die Tester-Grenzen oder den Bauteilzustand betreffen.

Überprüfen Sie die Verbindungsqualität, bevor Sie aus unerwarteten Tester-Messwerten Schlüsse ziehen, da sichtbare Kontaktfehler oft leichter zu identifizieren sind als weniger offensichtliche Ursachen. Die folgenden Unterabschnitte untersuchen jeden Verbindungsfaktor detaillierter.

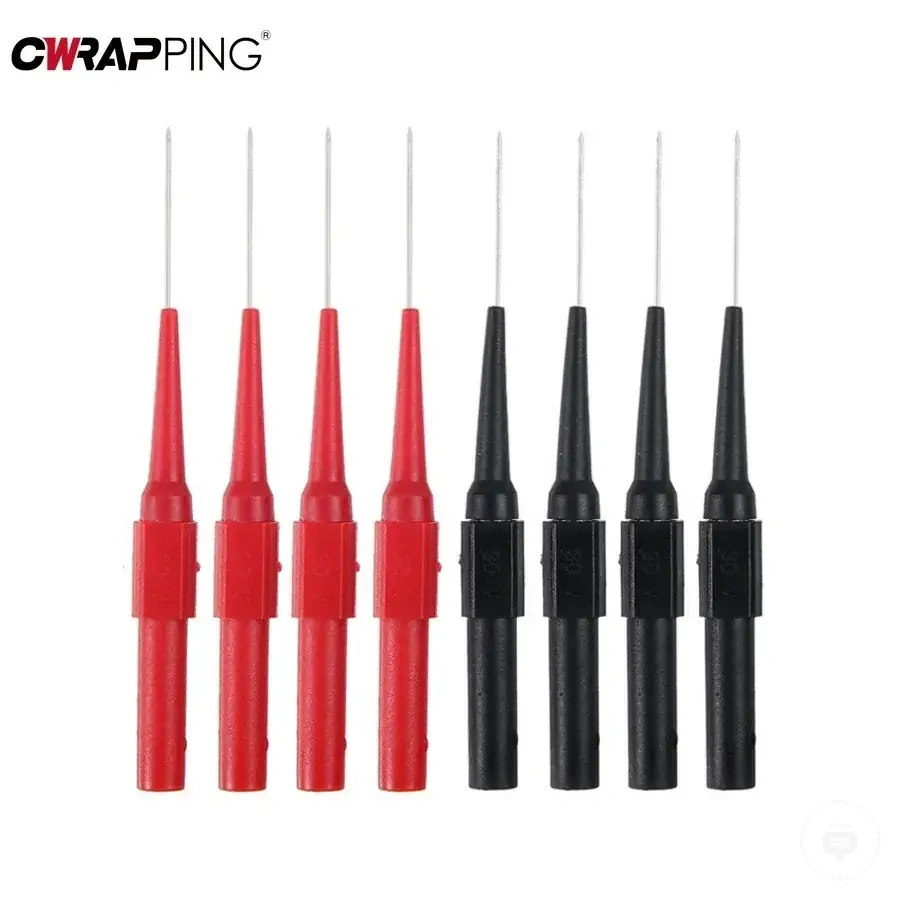

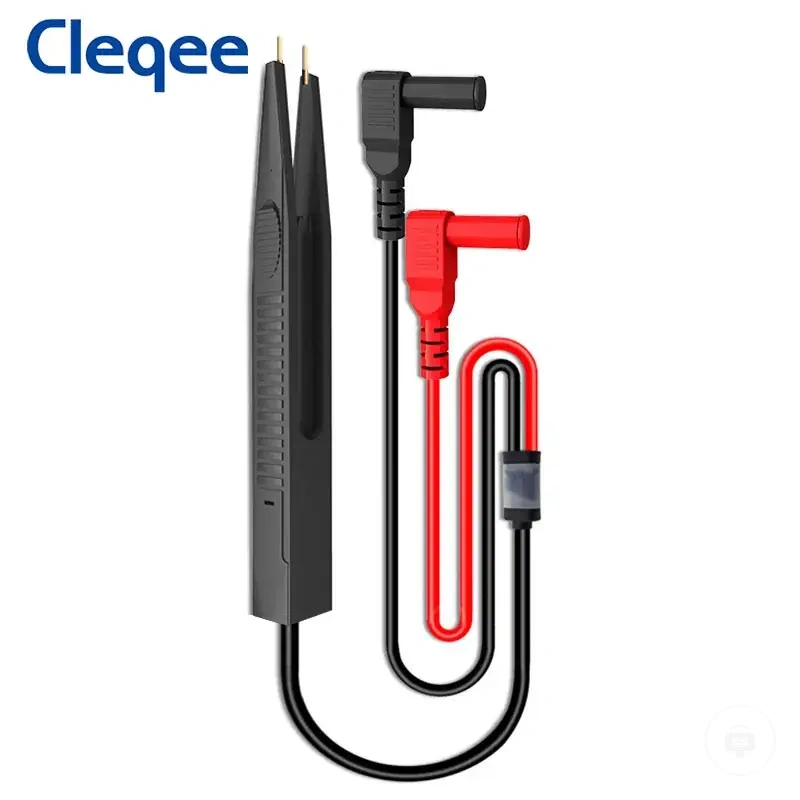

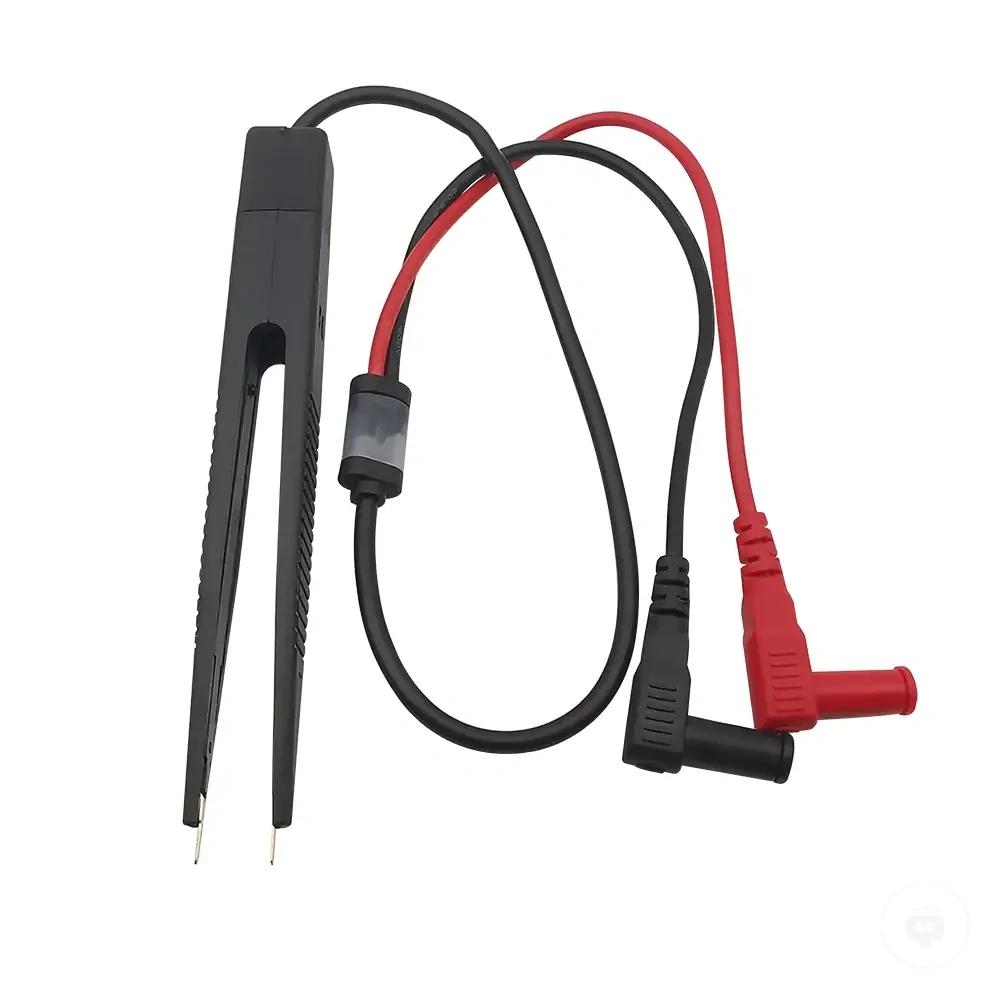

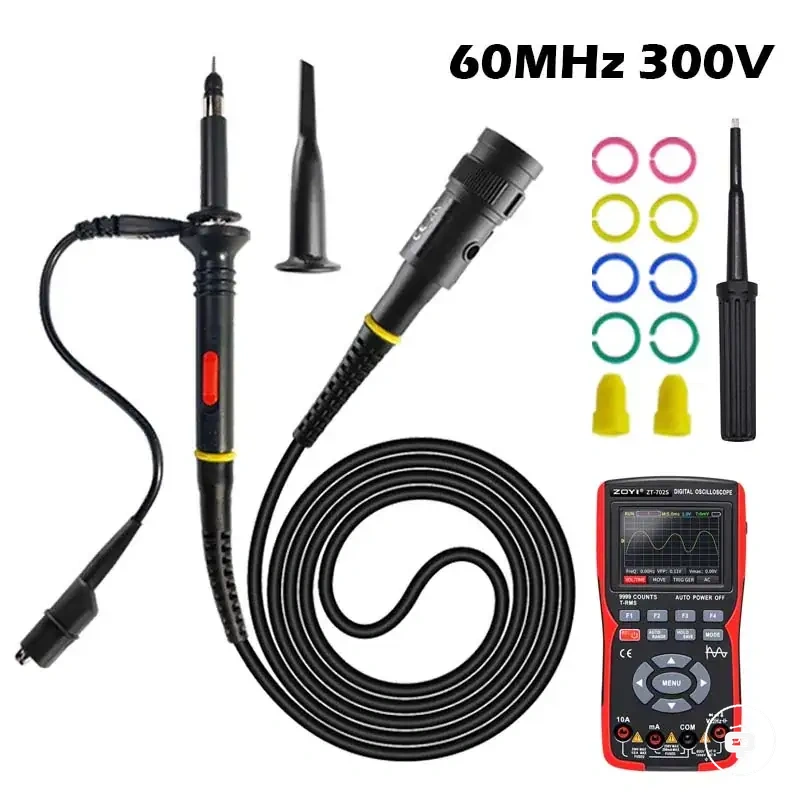

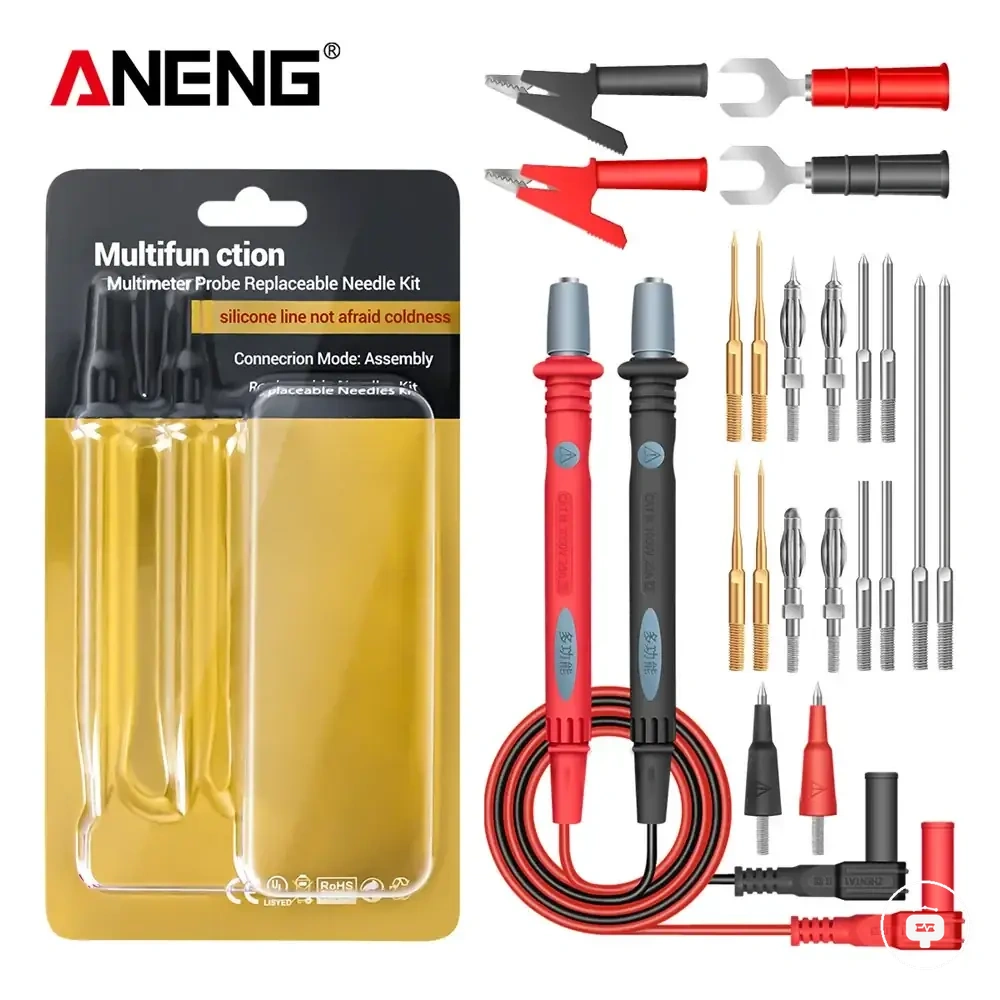

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

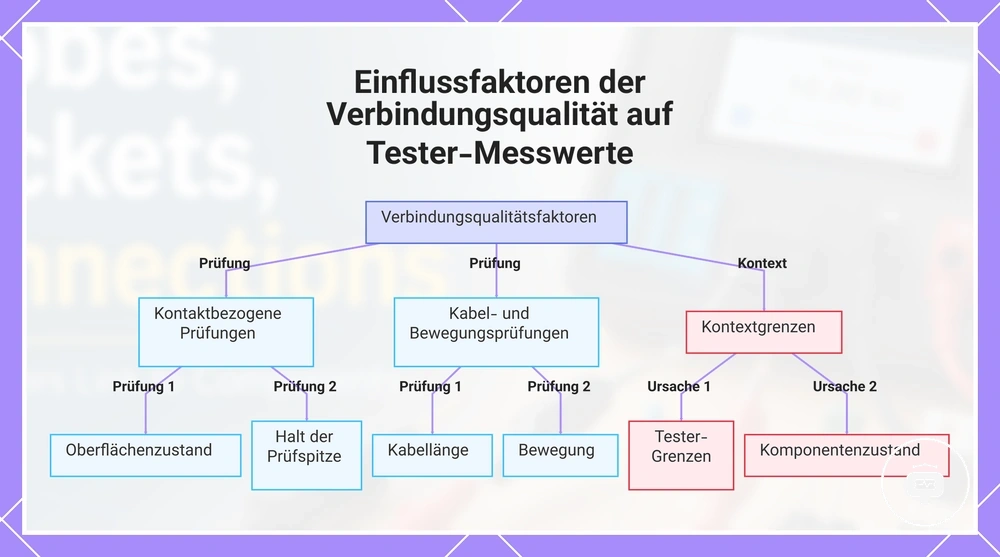

Dieses Diagramm zeigt die wichtigsten Verbindungsqualitätsfaktoren, die bei instabilen Tester-Messwerten zu prüfen sind, sowie die Kontextgrenzen, die zu berücksichtigen sind, wenn die Kontaktprüfungen zufriedenstellend sind.

Kontaktwiderstand, Oxidation und lockerer Halt

Wenn der Kontaktwiderstand durch Oxidation oder einen lockeren Halt zunimmt, können Erkennung und Messwerte instabil oder inkonsistent werden. Das Reinigen der Kontaktoberfläche, vorsichtiges Nachpositionieren oder sanftes Nachgreifen können helfen, wenn schlechter Kontakt die lokale Ursache ist, obwohl das Ergebnis vom Zustand der Verbindung abhängt. Kontaktfehler äußern sich oft als intermittierender Kontakt, unzuverlässige Erkennung oder sich ändernde Messwerte.

Beginnen Sie mit sichtbaren und taktilen Prüfungen, bevor Sie einen größeren Fehler annehmen.

• Überprüfen Sie die Kontaktoberfläche auf Oxidation, verschmutzten Kontakt oder Verunreinigungen und reinigen Sie sie vorsichtig, wenn dies für das Bauteil und die Verbindung geeignet ist.
• Überprüfen Sie auf lockeren Halt oder schlechten Kontakt und versuchen Sie dann sanftes Nachpositionieren oder Nachgreifen, wenn die Verbindung instabil erscheint.
• Vermeiden Sie übermäßigen Halt oder Kratzen, da kleine Bauteilanschlüsse verbogen oder beschädigt werden können, was zusätzliche Verbindungsprobleme verursacht.

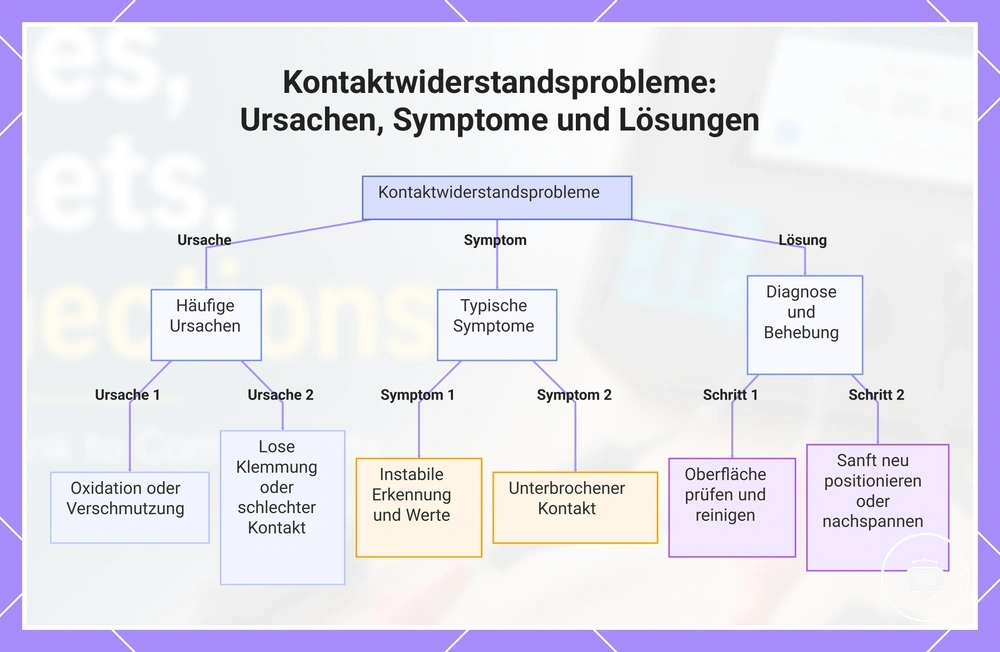

Diese Grafik zeigt die häufigsten Ursachen von Kontaktwiderstandsproblemen, ihre typischen Symptome und die empfohlenen Diagnose- und Reparaturschritte.

Streukapazität durch lange Prüfspitzenkabel

Streukapazität durch lange Prüfspitzenkabel ist ein verbindungsbezogener Effekt, der unter bestimmten Tester- und Bauteilbedingungen empfindliche Messwerte beeinflussen kann. Eine größere Prüfspitzenkabellänge oder ein geringerer Kabelabstand können zusätzliche Leitungskapazität einbringen, die Kleinwertmessungen beeinflusst, obwohl der Einfluss je nach Tester-Modell und Bauteilbereich variiert. Der Effekt ist am relevantesten, wenn Messungen empfindlich auf kleine Änderungen in der Verbindung reagieren.

Wenn Kleinwertmessungen inkonsistent ausfallen, können lange Prüfspitzenkabel ein möglicher beitragender Faktor sein. Beispielsweise kann ein mit langen Prüfspitzenkabeln aufgenommener Messwert stärker variieren als einer, der unter denselben Testbedingungen mit kürzeren, stabilen und getrennten Kabeln aufgenommen wurde. Kürzere, stabile und getrennte Kabel sind im Allgemeinen vorzuziehen, wenn empfindliche Messwerte inkonsistent bleiben, der mögliche Einfluss hängt jedoch weiterhin vom Tester-Modell und Bauteilbereich ab.

Sichere Anschlussprüfungen vor dem Testen eines Bauteils

Sichere Anschlussprüfungen helfen, geeignete Bedingungen vor dem Testen eines Bauteils zu bestätigen und können vermeidbares Verbindungsrisiko reduzieren. Überprüfen Sie den Spannungszustand, den Entladezustand, die Polarität und das Kurzschlussrisiko, bevor Sie Kontakt herstellen. Diese Prüfungen helfen, den Tester, das Bauteil und die umgebende Schaltung zu schützen, ohne vollständige Sicherheit zu garantieren.

Bevor Kontakt hergestellt wird, bestätigen Sie die erforderlichen Sicherheitsbedingungen.

• Stellen Sie sicher, dass der stromführende Stromkreis ausgeschaltet ist, bevor Sie den Tester anschließen.
• Bestätigen Sie, dass ein geladener Kondensator entladen wurde, bevor Sie Kontakt herstellen.
• Überprüfen Sie die Polarität, isolieren Sie freiliegende Anschlüsse, wo praktikabel, und positionieren Sie Prüfspitzen, um das Kurzschlussrisiko zu reduzieren.
• Brechen Sie ab, wenn der Spannungszustand, der Entladezustand oder der Verbindungszustand nicht bestätigt werden kann.

Wenn empfindliche SMD-Bauteile direkten Kontakt erfordern, handhaben Sie die Prüfspitze, Klemme oder Pinzette vorsichtig, um das Verbindungsrisiko zu reduzieren. Befolgen Sie die Anleitung zur Verwendung von Prüfspitzen und Sockeln, ohne unnötige Kraft anzuwenden. Kontrollierte Handhabung kann die Wahrscheinlichkeit verringern, kleine Kontakte zu stören.

Bei unsicheren Bedingungen in der Schaltung verschieben Sie den Test, bis der Verbindungszustand bekannt ist. Die Anleitung zu In-Circuit- und Out-of-Circuit-Tests kann helfen zu entscheiden, ob fortgefahren oder abgebrochen werden soll.

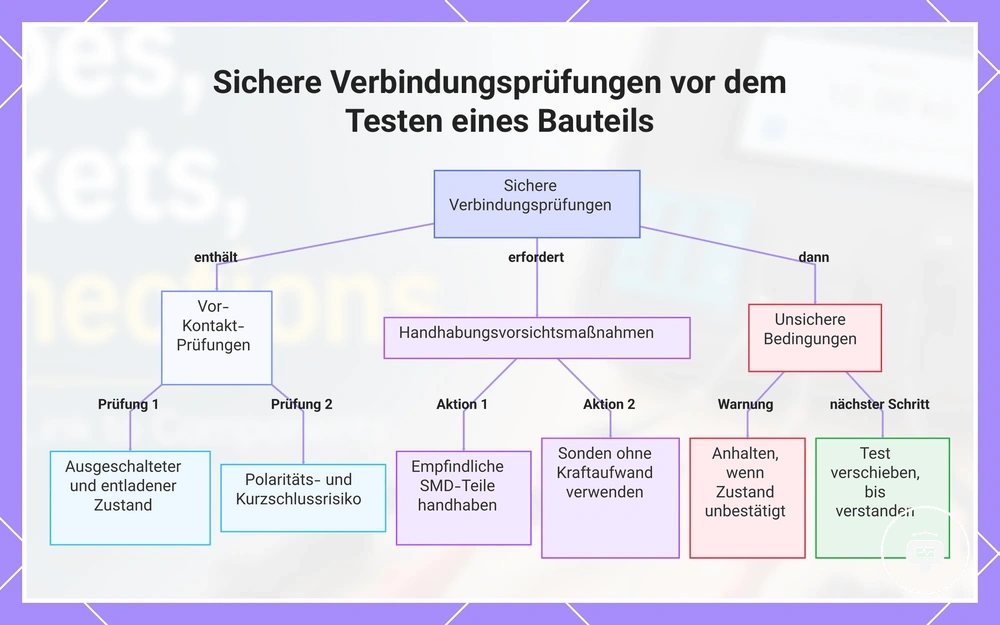

Dieses Diagramm zeigt die wesentlichen Sicherheitsprüfungen und Vorsichtsmaßnahmen, die vor dem Testen eines Bauteils durchzuführen sind, einschließlich Vor-Kontakt-Prüfungen, Handhabungsvorsichtsmaßnahmen und Maßnahmen bei unsicheren Bedingungen.
