Méthodes de connexion des sondes et supports pour testeurs de composants électroniques

Les méthodes de connexion des testeurs de composants électroniques sont les interfaces physiques qui relient les bornes du testeur aux broches ou points de contact du composant. Une méthode de connexion ne définit pas la capacité de mesure du testeur, mais elle affecte la manière dont le composant est présenté au testeur. Les sondes, supports, pinces et brucelles prennent en charge différentes formes de boîtiers et conditions d'accès.

Un composant à broches libres peut s'insérer directement dans un support ZIF lorsque ses broches s'alignent avec les contacts du support et reçoivent une pression de contact adaptée. Les fils de sonde ou les pinces de test offrent une connexion flexible lorsque l'espacement des broches ou l'accès rend le placement direct dans un support peu pratique, tandis que les brucelles de sonde CMS peuvent atteindre les bornes des petits composants montés en surface. Une prise lâche, un mauvais alignement des broches, un accès limité aux plages ou une pression manuelle instable peuvent réduire la qualité du contact et affecter la fiabilité des mesures.

La méthode de connexion qui importe est celle qui correspond au boîtier du composant, au point de contact disponible et à la stabilité requise. Comprendre comment chaque interface établit le contact fournit la base pour choisir entre un support, une sonde, une pince ou une brucelle.

Rôle des sondes, supports et pinces dans les tests de composants

Les connexions par sonde, support et pince créent un contact électrique entre les bornes du testeur et les broches ou plages du composant. Chaque type de connexion atteint un point de contact d'une manière différente tout en remplissant la même fonction de base. Un contact stable aide le testeur à recevoir un signal électrique cohérent pour l'identification et la mesure du composant.

L'image ci-dessous montre comment les connexions par sonde, support et pince créent un contact électrique entre un testeur et un composant.

Une méthode de connexion ne détermine pas à elle seule la gamme de composants prise en charge par le testeur. La page centrale des testeurs de composants électroniques présente la catégorie plus large des testeurs de composants, tandis que cette section se concentre sur la manière dont les connexions établissent le contact électrique. Lorsqu'un contact stable est maintenu au point de contact correct, l'identification, la détection du brochage ou les valeurs mesurées peuvent être plus cohérentes, selon l'adaptation du composant et la conception du testeur.

Les trois rôles des connexions peuvent se résumer comme suit :

• Connexion par sonde : utilise un fil de test pour atteindre un point de contact exposé sur les broches ou plages du composant.
• Connexion par support : maintient les broches du composant dans des contacts de borne fixes pour assurer un contact stable.
• Connexion par pince : utilise une pince de test pour saisir les broches ou plages accessibles du composant lorsqu'une connexion flexible est plus appropriée.

Supports ZIF et adaptateurs pour composants à broches

Les supports ZIF et les adaptateurs sont des options de connexion conçues pour maintenir les composants à broches afin que leurs broches s'alignent avec les bornes du testeur. Un support ZIF applique une pression de contact après la mise en place du composant, ce qui aide à maintenir l'alignement des broches sans forcer leur insertion dans les contacts. Cette méthode de connexion est principalement destinée aux composants à broches libres dont l'espacement des broches et la forme du boîtier correspondent au support.

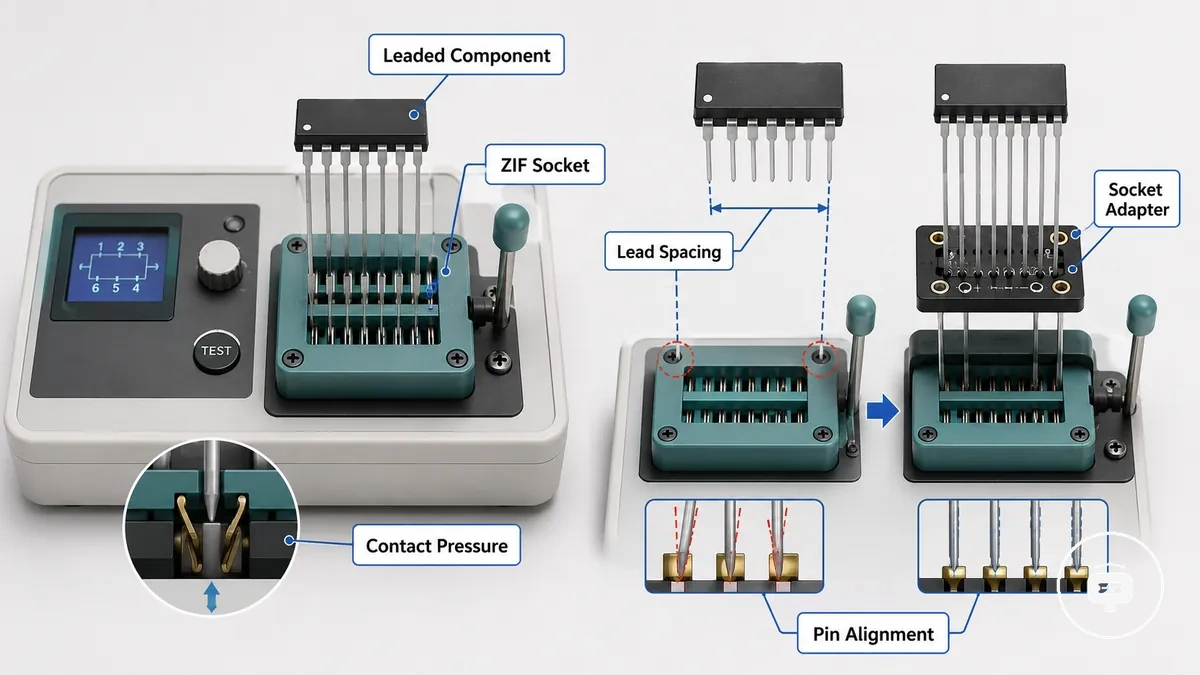

L'image ci-dessous montre comment les supports ZIF et les adaptateurs améliorent l'adaptation physique en alignant les composants à broches avec les contacts du testeur.

Lorsque l'espacement des broches ou la forme du boîtier diffère de la disposition standard du support, un adaptateur peut améliorer l'adaptation physique en modifiant la manière dont le composant est positionné. Par exemple, de nombreuses résistances, condensateurs et transistors peuvent être placés directement lorsque leurs broches correspondent au support, tandis que les boîtiers plus larges peuvent nécessiter un adaptateur pour un meilleur alignement des broches. Une détection stable peut être améliorée lorsque la pression de contact et l'alignement des broches restent adaptés à la connexion.

L'adaptation physique dépend de l'espacement des broches et de la forme du boîtier, donc la comparaison ci-dessous se concentre uniquement sur les choix de connexion plutôt que sur la capacité du testeur.

Option de connexion	Forme de composant la mieux adaptée	Condition d'adaptation	Limite principale
Support ZIF	Composants à broches libres	Espacement des broches correspondant avec pression de contact adaptée	Limité par la forme du boîtier et l'alignement des broches
Adaptateur	Boîtiers plus larges ou de forme différente	Adaptation correcte de l'adaptateur et alignement des broches	Ne rend pas chaque boîtier compatible
Placement direct des broches	Composants qui s'adaptent déjà au support du testeur	Placement et alignement précis des broches	Moins adapté lorsque l'espacement ou la forme du boîtier diffère

L'adaptation physique du support ne détermine pas les composants compatibles du testeur. L'adaptation du support est limitée par l'espacement des broches, la forme du boîtier, la pression de contact et l'alignement des broches, tandis que la compatibilité globale dépend également de la gamme de composants prise en charge par le testeur.

Placement des broches et pression de contact dans les supports ZIF

Lorsque les broches du composant atteignent la profondeur d'insertion correcte et restent correctement alignées, le support ZIF peut maintenir une pression de contact adaptée sur la zone de contact. Un placement correct des broches aide le support à saisir les broches du composant de manière cohérente. L'image ci-dessous compare un placement correct et incorrect des broches pour montrer comment la position des broches et la pression de contact influencent le contact dans le support.

Vérifiez le placement des broches et la pression de contact avant la mesure pour réduire les mauvais contacts dans le support.

• Insérez les broches du composant à une profondeur d'insertion appropriée.
• Confirmez que les broches du composant sont alignées avec les contacts du support.
• Assurez-vous que la prise en contact est ferme sans forcer les broches.
• Inspectez les broches tordues, oxydées ou court-circuitées qui peuvent réduire le contact même lorsque le type de composant est pris en charge.

Une lecture stable est plus probable lorsque le placement des broches, la pression de contact et l'alignement restent adaptés, bien que la qualité du contact puisse n'être qu'un facteur parmi d'autres affectant la stabilité de la lecture.

Adaptateurs pour transistors, circuits intégrés et boîtiers larges

Les adaptateurs aident lorsqu'un transistor, un circuit intégré ou un boîtier large ne s'insère pas correctement dans la zone de support par défaut du testeur. Leur utilité dépend de l'espacement des broches, du nombre de broches et de la disposition des bornes du testeur, afin que le boîtier puisse obtenir une adaptation physique et un alignement des broches adaptés. L'image ci-dessous montre comment un adaptateur aligne les boîtiers larges avec les bornes du testeur lorsque ces conditions d'adaptation sont remplies.

L'utilité de l'adaptateur dépend de l'espacement des broches, du nombre de broches et de la disposition des bornes du testeur ; la comparaison ci-dessous se concentre sur l'adaptation physique plutôt que sur la capacité de mesure.

Exemple de boîtier	Condition de l'adaptateur	Risque d'adaptation	Limite de prise en charge
Transistor	L'espacement des broches correspond au support adaptateur	Mauvais alignement des broches	Adaptation physique uniquement
Circuit intégré	Le nombre de broches correspond à la disposition des bornes	Broches désalignées	Adaptation physique uniquement
Boîtier large	L'adaptateur prend en charge la forme du boîtier	Contact irrégulier	Adaptation physique uniquement

Lorsqu'un boîtier ne s'aligne pas avec le support du testeur, un adaptateur peut améliorer la possibilité d'une connexion fiable en améliorant l'adaptation physique et l'alignement des broches. Les composants compatibles du testeur déterminent toujours si le composant peut être évalué. Un adaptateur n'étend pas la capacité de mesure. L'adaptation physique et la prise en charge réelle du composant restent des conditions distinctes.

Fils de sonde, crochets et pinces de test pour connexions flexibles

Les fils de sonde, les crochets et les pinces de test sont des connexions flexibles utilisées lorsqu'un composant ne peut pas ou ne doit pas être placé directement dans le support du testeur. Chaque accessoire utilise un style de contact différent pour atteindre les broches ou bornes exposées, tandis que la stabilité du maintien dépend de la sécurité de la connexion. Le contact flexible est utile lorsque le placement direct dans le support est peu pratique en raison de l'accès ou de la position des broches.

Lorsque des composants libres ont un espacement de broches difficile ou ne nécessitent qu'un contact temporaire, les connexions flexibles peuvent faciliter le test. Les fils de sonde offrent un contact ponctuel direct, tandis que les crochets et les pinces de test peuvent maintenir les broches exposées avec moins de pression manuelle. Les mouvements, la prise et la surface de contact peuvent encore influencer la fiabilité de la lecture. La commodité des connexions flexibles est souvent contrebalancée par une variabilité de contact plus grande qu'avec une connexion par support bien ajustée.

La comparaison ci-dessous montre comment les fils de sonde, les crochets et les pinces de test diffèrent par le style de contact et la stabilité du maintien plutôt que par le type de produit.

Accessoire de connexion	Style de contact	Avantage de stabilité	Précautions principales
Fils de sonde	Contact ponctuel direct	Positionnement flexible	Les mouvements de la main peuvent affecter le contact
Crochets	Fixation par crochet sur la broche	Maintien mains libres	La prise dépend de la forme de la broche
Pinces de test	Contact par pincement	Meilleure stabilité de maintien	La qualité du contact dépend de la prise et de la surface de contact

Les pinces ou les crochets sont utiles lorsqu'un contact temporaire est nécessaire sans placer le composant dans le support du testeur. Pour des conseils pratiques sur l'utilisation des sondes et supports, choisissez la méthode de connexion qui correspond au composant et aux conditions d'accès. La fiabilité de la lecture peut encore dépendre de la qualité du contact, de la prise, des mouvements et de la surface de contact.

Longueur du fil de sonde, terminaison du câble et ajustement du connecteur

Lorsque la longueur du fil de sonde est supérieure à celle nécessaire ou que la terminaison du câble est lâche, atteindre des points de contact difficiles peut devenir plus facile, mais la manipulation peut devenir moins stable. La longueur du fil de sonde affecte la facilité avec laquelle le fil bouge pendant le test, tandis que l'ajustement du connecteur influence la sécurité du maintien du fil sur le testeur. La qualité pratique de la connexion dépend d'une longueur de fil adaptée, d'un ajustement sécurisé du connecteur et d'une manipulation contrôlée.

Vérifiez la longueur du fil de sonde, la terminaison du câble et l'ajustement du connecteur avant le test.

• Confirmez que l'embout est bien inséré.
• Inspectez l'isolation pour détecter une usure ou des dommages visibles.
• Utilisez une longueur de fil de sonde adaptée à l'espace de travail disponible.

Des fils longs ou lâches peuvent augmenter le risque de lectures instables, car les mouvements peuvent modifier le point de contact pendant la manipulation. Toute influence sur la mesure dépend du modèle de testeur, de la gamme de composants et de la sécurité avec laquelle la connexion est maintenue.

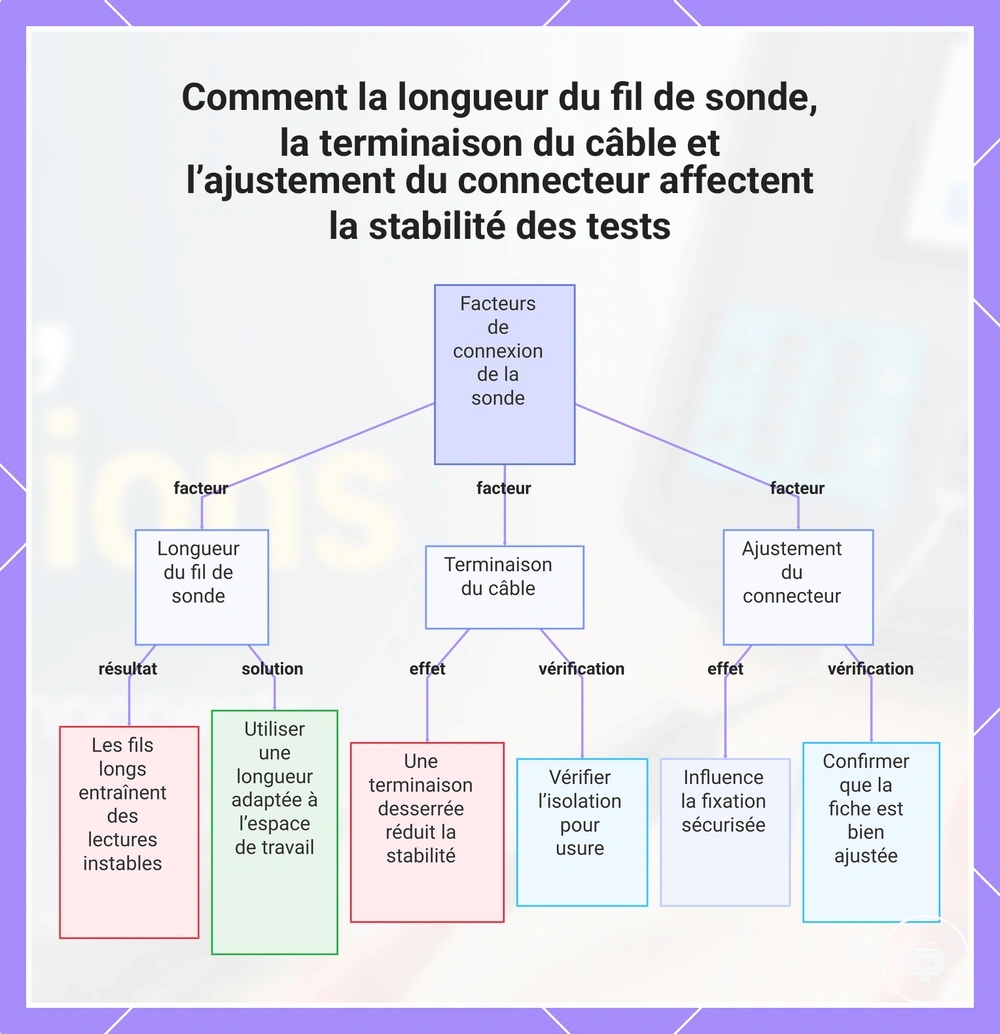

Ce graphique montre les trois facteurs clés—longueur du fil de sonde, terminaison du câble et ajustement du connecteur—et leurs effets sur la stabilité des tests, ainsi que les vérifications et résultats recommandés.

Crochets et pinces crocodile pour maintenir les broches stables

Lorsque la pression manuelle rend le contact irrégulier, les crochets et les pinces crocodile peuvent maintenir les broches du composant en place pour offrir un contact plus stable pendant le test. Les crochets se fixent sur les broches plus petites avec une prise ciblée, tandis que les pinces crocodile saisissent une zone métallique exposée plus large. Un contact stable est important car les mouvements au point de contact peuvent rendre les connexions temporaires moins cohérentes.

Utilisez uniquement la force de serrage nécessaire pour maintenir les broches du composant de manière sécurisée. Une force excessive peut plier ou endommager les petites broches, tandis que le métal exposé de la pince peut créer un risque de court-circuit s'il touche des conducteurs non prévus. La sécurité de la connexion dépend toujours de l'état du circuit, de la quantité de métal exposé et de la position de la pince.

Ce graphique montre comment les crochets et les pinces crocodile aident à maintenir les fils, leurs différentes utilisations et les principaux avertissements de sécurité.

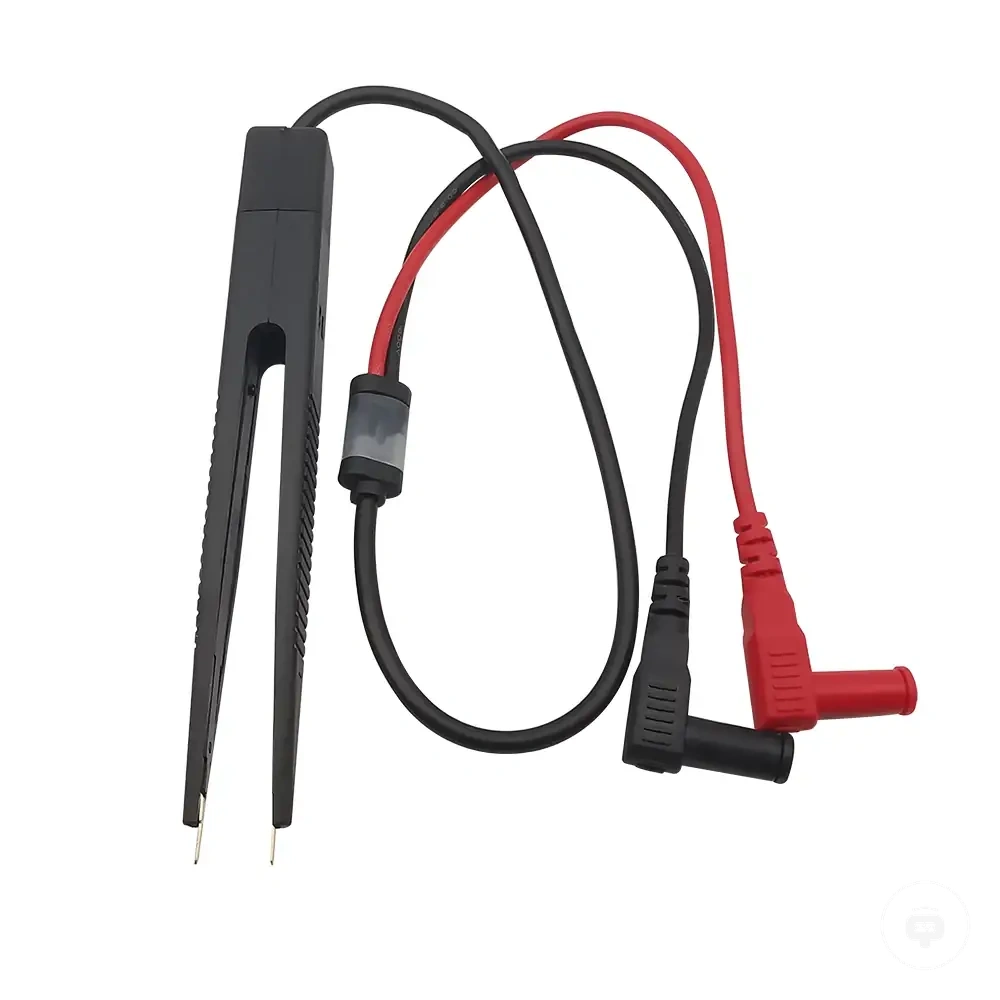

Brucelles de sonde CMS pour composants montés en surface

Les brucelles de sonde CMS sont une méthode de connexion pour les petits composants montés en surface lorsque les supports ou pinces standard ne peuvent pas atteindre proprement les deux bornes. Une pointe de brucelle entre en contact avec les bornes opposées simultanément, rendant l'accès aux bornes possible là où la taille du composant et l'accès aux plages limitent d'autres méthodes de connexion. Leur principal avantage est un meilleur accès physique aux petites pièces CMS.

Lorsqu'un composant monté en surface a un accès limité aux plages ou un petit boîtier, les brucelles de sonde CMS peuvent fournir un contact direct avec les bornes grâce à deux pointes alignées. La fiabilité de la détection et de la lecture peut s'améliorer lorsque la pointe de la brucelle atteint les deux bornes de manière sécurisée, mais les résultats dépendent toujours de l'accès aux plages, de la stabilité de la main et d'un accès stable aux bornes. La comparaison ci-dessous montre en quoi l'accès physique diffère de la capacité de mesure.

Méthode	Point de contact	Atout	Limite
Brucelles de sonde CMS	Les deux bornes du composant	Accès direct aux petits composants montés en surface	La fiabilité de la lecture dépend de l'accès aux plages et de la stabilité de la main
Sondes standard	Point de test unique	Adapté aux contacts plus grands ou plus accessibles	Peut ne pas atteindre les deux bornes CMS simultanément

L'accès aux composants montés en surface n'est pas la même chose que la fiabilité en circuit, car les circuits environnants peuvent encore influencer la mesure. Pour plus de détails sur les tests en circuit et hors circuit, rappelez-vous que la fiabilité de la détection et de la lecture reste conditionnelle même lorsque l'accès aux bornes est obtenu.

Choisir la méthode de connexion adaptée selon le boîtier du composant et l'accès

La méthode de connexion adaptée dépend du boîtier du composant, de l'accès aux broches et du niveau de stabilité de contact requis. Associez ces conditions à un support, une sonde, une pince ou une brucelle plutôt que de choisir uniquement par type d'accessoire. Cela crée un cadre de sélection pratique basé sur la forme du boîtier et la condition d'accès.

Lorsqu'un composant à broches s'adapte à la disposition du testeur et que ses broches sont faciles à aligner, un support peut fournir un contact stable. Les pièces CMS avec plages accessibles peuvent nécessiter une brucelle, tandis que les broches difficiles d'accès ou partiellement accessibles peuvent être plus faciles à atteindre avec une sonde ou une pince. Les composants compatibles du testeur définissent toujours ce qui peut être évalué, le boîtier du composant doit donc être le premier critère de connexion.

Si la méthode préférée ne peut pas atteindre le point de contact de manière sécurisée, utilisez l'option suivante qui améliore l'accès sans réduire le contrôle. Une sonde peut servir d'option de repli pour les broches difficiles d'accès, tandis qu'une pince peut aider lorsqu'un maintien temporaire importe plus qu'un contact ponctuel précis. Le tableau ci-dessous organise les cas d'accès courants par méthode préférée, précaution et logique de repli.

Cas d'accès au composant	Méthode de connexion préférée	Pourquoi elle convient	Précautions principales
Composant à broches avec broches alignées et accessibles	Support	Offre un placement fixe des broches et un contact stable	L'adaptation dépend de l'espacement des broches et de la disposition du testeur
Petite pièce CMS avec plages accessibles	Brucelle	Atteint deux petites bornes simultanément	Le contact dépend de l'accès aux plages et de la stabilité de la main
Broche difficile d'accès ou partiellement exposée	Sonde	Offre un accès ponctuel direct	Les mouvements peuvent réduire la stabilité du contact
Broche libre nécessitant un maintien temporaire	Pince	Maintient le contact sans pression manuelle continue	La prise et le métal exposé peuvent affecter la qualité du contact

Pour des conseils pratiques sur l'utilisation des sondes et supports, choisissez la méthode qui correspond au boîtier, à la condition d'accès et à la stabilité requise. Si la première option ne peut pas maintenir un contact adapté, passez à l'option de repli la plus contrôlée.

Composants à broches, pièces CMS et broches difficiles d'accès

Lorsque les composants à broches, les pièces CMS ou les broches difficiles d'accès créent des conditions d'accès différentes, l'option de connexion adaptée dépend du point de contact accessible. Les composants à broches peuvent convenir à un support ou une sonde, les pièces CMS peuvent nécessiter des brucelles de sonde pour l'accès aux plages, et les broches à accès restreint peuvent être plus faciles à atteindre avec une sonde ou une pince de préhension. Le tableau ci-dessous compare ces cas d'accès selon le type de boîtier.

Cas d'accès/boîtier	Point de contact	Méthode adaptée	Limite principale
Composants à broches	Broches exposées du composant	Support ou sonde	L'adaptation dépend de l'espacement et de l'alignement des broches
Pièces CMS	Petites plages ou bornes	Brucelles de sonde	Le contact dépend de l'accès aux plages et de la stabilité de la main
Broches difficiles d'accès	Point de contact partiellement exposé	Sonde ou pince de préhension	L'accès restreint peut réduire la stabilité du contact

L'accès physique ne fournit pas automatiquement des conditions de mesure fiables. Pour plus de contexte sur les in-circuit and out-of-circuit testing, rappelez-vous que les connexions environnantes et la stabilité du contact peuvent encore influencer le résultat. La limite principale est qu'un point de contact accessible ne produit pas toujours une mesure fiable.

Connexions hors circuit et accès limité en circuit

Une connexion hors circuit offre généralement un contact plus propre avec le testeur car le composant libre est plus facile à atteindre sans que le circuit environnant n'influence le contact physique. La méthode de connexion peut se concentrer sur l'accès direct aux broches ou bornes du composant, bien que la fiabilité de la mesure puisse encore dépendre du testeur et de l'état du composant. Le test de composants libres offre souvent un environnement de contact plus simple.

Lorsqu'un composant reste installé sur un circuit imprimé, l'accès en circuit peut être limité par les pièces voisines, l'accès restreint à la carte ou le circuit environnant. Comme expliqué dans in-circuit and out-of-circuit testing, l'accès physique et la fiabilité de la mesure sont liés mais non identiques. Cette sous-section se concentre sur les conditions d'accès à la connexion plutôt que sur les limites diagnostiques complètes des tests en circuit.

Connexion hors circuit	Accès limité en circuit
Permet généralement un contact plus propre avec des sondes, supports ou pinces sur un composant libre	Peut nécessiter un contact sur place où le circuit environnant et l'accès restreint peuvent limiter la fiabilité de la mesure

Facteurs de qualité de connexion qui affectent les lectures du testeur

La qualité de la connexion peut affecter les lectures du testeur même lorsque le testeur et le composant sont par ailleurs adaptés. Un mauvais contact, une résistance de contact accrue ou une géométrie de connexion instable peuvent contribuer à une lecture instable ou à une détection manquante. La fiabilité de la lecture dépend souvent d'une qualité de contact constante.

Les facteurs de qualité de connexion qui affectent les lectures du testeur sont souvent visibles au point de contact. La liste de contrôle diagnostique ci-dessous se concentre sur les causes liées au contact avant de supposer un défaut du testeur ou du composant. Vérifiez l'état de la surface, la prise sur les broches, la longueur des fils, les mouvements et le contexte de test.

• État de la surface : Vérifiez la présence de métal sale, d'oxydation ou de contamination qui peut augmenter la résistance de contact et contribuer à des lectures peu fiables.
• Prise sur les broches : Recherchez une prise lâche, un mauvais contact ou des broches tordues qui peuvent interrompre le contact électrique pendant le test.
• Longueur des fils : Des fils de sonde longs peuvent augmenter les mouvements et influencer les lectures sensibles dans certaines conditions.
• Mouvements : Confirmez que les sondes, pinces ou supports restent stables pendant toute la mesure pour réduire les contacts intermittents.
• Limites du contexte : Si la qualité de la connexion semble satisfaisante mais que les lectures du testeur restent instables ou que la détection est absente, la cause peut plutôt être liée aux limites du testeur ou à l'état du composant.

Lorsqu'une prise lâche, du métal sale, des broches tordues ou des fils de sonde longs sont présents, améliorer la connexion peut réduire les symptômes liés au contact. Cependant, une lecture instable ou une détection manquante ne signifie pas nécessairement que la connexion est la seule cause. Le problème peut plutôt impliquer les limites du testeur ou l'état du composant.

Vérifiez la qualité de la connexion avant de tirer des conclusions à partir de lectures inattendues du testeur, car les défauts de contact visibles sont souvent plus faciles à identifier que les causes moins évidentes. Les sous-sections suivantes examinent chaque facteur de connexion plus en détail.

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

Ce graphique montre les principaux facteurs de qualité de connexion à vérifier lorsque les lectures du testeur sont instables, et les limites de contexte à prendre en compte si les vérifications de contact sont satisfaisantes.

Résistance de contact, oxydation et prise lâche

Lorsque la résistance de contact augmente en raison d'une oxydation ou d'une prise lâche, la détection et les valeurs mesurées peuvent devenir instables ou incohérentes. Nettoyer la surface de contact, repositionner avec précaution ou ressaisir doucement peut aider lorsque le mauvais contact est la cause locale, bien que le résultat dépende de l'état de la connexion. Les défauts de contact se manifestent souvent par un contact intermittent, une détection peu fiable ou des valeurs mesurées changeantes.

Commencez par des vérifications visuelles et tactiles avant de supposer un défaut plus important.

• Inspectez la surface de contact pour détecter une oxydation, un contact sale ou une contamination, et nettoyez-la avec précaution lorsque cela est approprié pour le composant et la connexion.
• Vérifiez la présence d'une prise lâche ou d'un mauvais contact, puis essayez un repositionnement ou une reprise douce si la connexion semble instable.
• Évitez une force de serrage excessive ou un grattage, car les petites broches des composants peuvent être pliées ou endommagées, créant des problèmes de connexion supplémentaires.

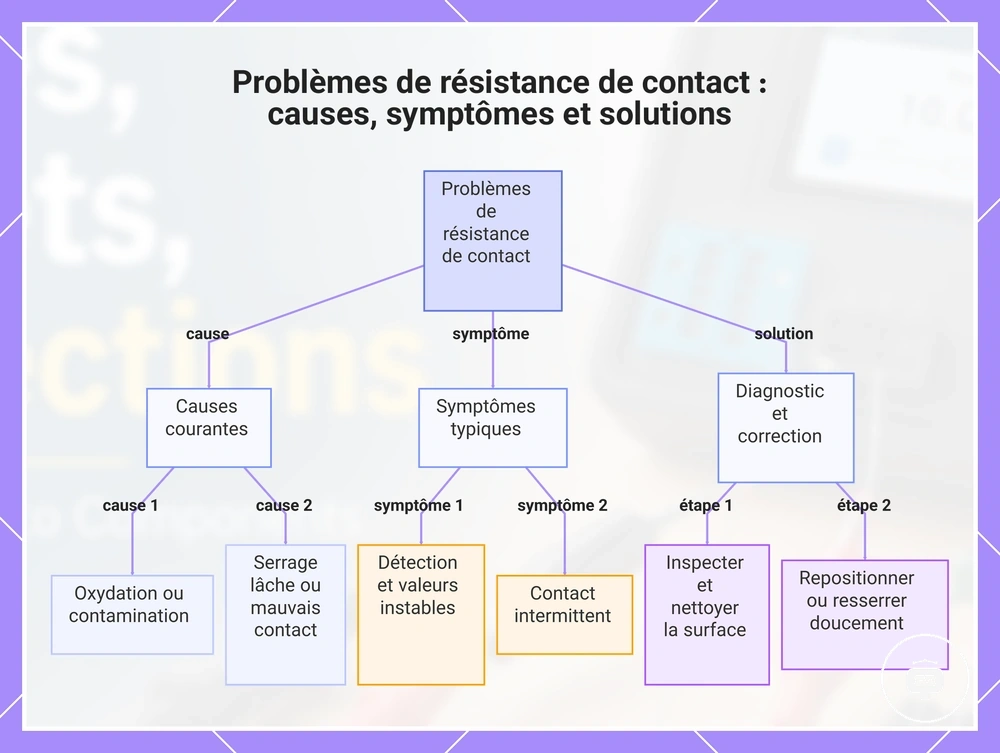

Ce graphique présente les causes courantes des problèmes de résistance de contact, leurs symptômes typiques et les étapes de diagnostic et de réparation recommandées.

Capacité parasite des fils de sonde longs

La capacité parasite des fils de sonde longs est un effet lié à la connexion qui peut influencer les lectures sensibles dans certaines conditions de testeur et de composant. Une longueur de fil de sonde plus grande ou un espacement plus rapproché des fils peut introduire une capacité supplémentaire qui affecte les mesures de faible valeur, bien que l'influence varie selon le modèle de testeur et la gamme de composants. L'effet est le plus pertinent lorsque les mesures sont sensibles à de petites variations dans la connexion.

Lorsque les mesures de faible valeur se comportent de manière incohérente, les fils de sonde longs peuvent être un facteur contributif possible. Par exemple, une lecture prise avec des fils de sonde longs peut varier davantage qu'une lecture prise avec des fils plus courts, stables et séparés dans les mêmes conditions de test. Des fils plus courts, stables et séparés sont généralement préférables lorsque les lectures sensibles restent incohérentes, mais l'influence possible dépend encore du modèle de testeur et de la gamme de composants.

Vérifications de sécurité avant de tester un composant

Les vérifications de sécurité aident à confirmer des conditions adaptées avant de tester un composant et peuvent réduire les risques de connexion évitables. Vérifiez l'état d'alimentation, l'état de décharge, la polarité et le risque de court-circuit avant d'établir le contact. Ces vérifications aident à protéger le testeur, le composant et le circuit environnant sans impliquer une sécurité complète.

Avant d'établir le contact, confirmez les conditions de sécurité requises.

• Assurez-vous que le circuit alimenté est éteint avant de connecter le testeur.
• Confirmez que tout condensateur chargé a été déchargé avant d'établir le contact.
• Vérifiez la polarité, isolez les broches exposées lorsque c'est possible et positionnez les sondes pour réduire le risque de court-circuit.
• Arrêtez-vous si l'état d'alimentation, l'état de décharge ou la condition de connexion ne peut pas être confirmé.

Lorsque des pièces CMS fragiles nécessitent un contact direct, manipulez la sonde, la pince ou la brucelle avec précaution pour réduire le risque de connexion. Suivez les conseils pour l'utilisation des sondes et supports sans appliquer de force inutile. Une manipulation contrôlée peut réduire le risque de perturber les petits contacts.

Pour des conditions en circuit incertaines, reportez le test jusqu'à ce que l'état de la connexion soit compris. Les conseils sur les tests en circuit et hors circuit peuvent aider à déterminer s'il faut poursuivre ou s'arrêter.

Ce graphique présente les vérifications de sécurité et les précautions essentielles à effectuer avant de tester un composant, y compris les vérifications avant contact, les précautions de manipulation et les actions en cas de conditions incertaines.
