Métodos de conexão de pontas de prova e soquetes em testadores de componentes eletrônicos

Métodos de conexão em testadores de componentes eletrônicos são as interfaces físicas que conectam os terminais do testador aos condutores ou pontos de contato do componente. Um método de conexão não define a capacidade de medição do testador, mas afeta como o componente é apresentado ao testador. Pontas de prova, soquetes, clipes e pinças suportam diferentes formatos de encapsulamento e condições de acesso.

Um componente com terminais soltos pode ser inserido diretamente em um soquete ZIF quando seus terminais se alinham aos contatos do soquete e recebem pressão de contato adequada. Pontas de prova ou clipes de teste oferecem uma conexão flexível quando o espaçamento dos terminais ou o acesso inviabiliza o encaixe direto no soquete, enquanto pontas de prova tipo pinça para SMD alcançam os terminais de pequenas peças de montagem superficial. Aperto frouxo, mau alinhamento dos pinos, acesso limitado às ilhas de contato ou pressão manual instável podem reduzir a qualidade do contato e afetar a confiabilidade das leituras.

O método de conexão relevante é aquele que corresponde ao encapsulamento do componente, ao ponto de contato disponível e à estabilidade necessária. Compreender como cada interface estabelece contato fornece a base para escolher entre soquete, ponta de prova, clipe ou pinça.

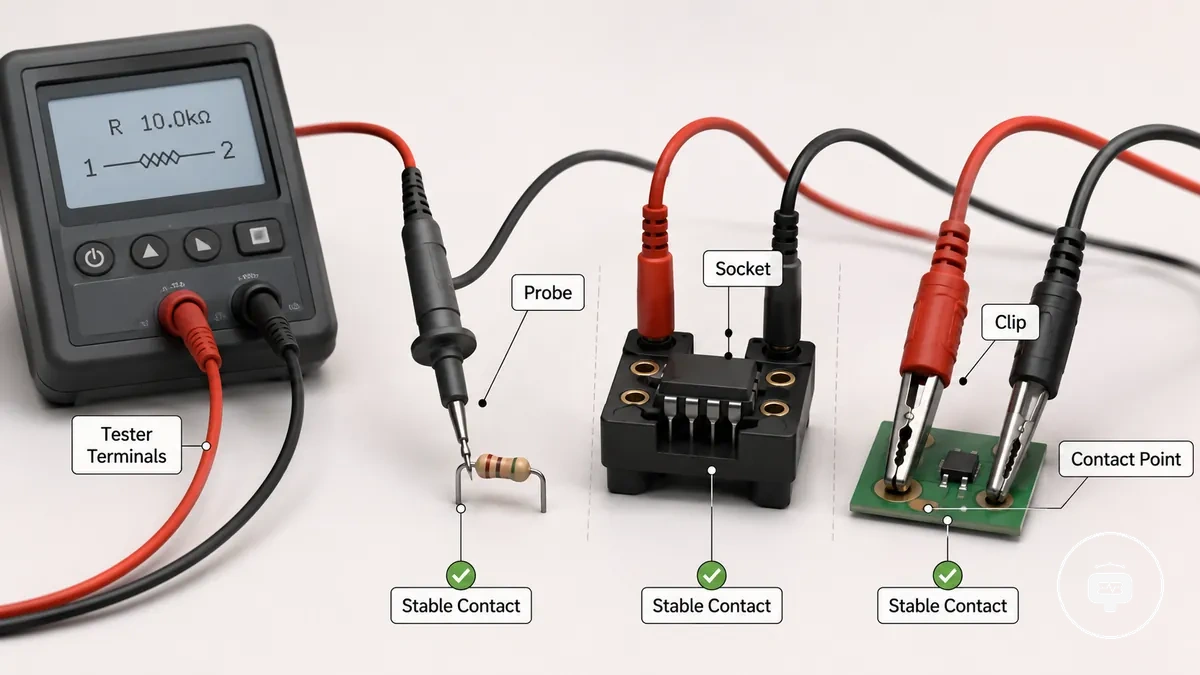

O que as conexões de ponta de prova, soquete e clipe fazem nos testes de componentes

As conexões de ponta de prova, soquete e clipe criam contato elétrico entre os terminais do testador e os condutores ou ilhas de contato do componente. Cada tipo de conexão alcança um ponto de contato de forma diferente, embora sirva à mesma função básica. O contato estável ajuda o testador a receber um sinal elétrico consistente para identificação e medição do componente.

Um método de conexão não determina, por si só, a gama de componentes suportada pelo testador. O hub de testadores de componentes eletrônicos apresenta a categoria mais ampla de testadores de componentes, enquanto esta seção se concentra em como as conexões estabelecem contato elétrico. Quando o contato estável é mantido no ponto de contato correto, a identificação, a detecção de pinagem ou os valores medidos podem ser mais consistentes, dependendo do encaixe do componente e do projeto do testador.

Os três papéis das conexões podem ser resumidos da seguinte forma:

• Conexão de ponta de prova: Usa um cabo de teste para alcançar um ponto de contato exposto em condutores ou ilhas de contato do componente.
• Conexão de soquete: Mantém os condutores do componente em contatos terminais fixos para assegurar contato estável.
• Conexão de clipe: Usa um clipe de teste para prender condutores ou ilhas de contato acessíveis do componente onde uma conexão flexível é mais adequada.

Soquetes ZIF e adaptadores de soquete para componentes com terminais

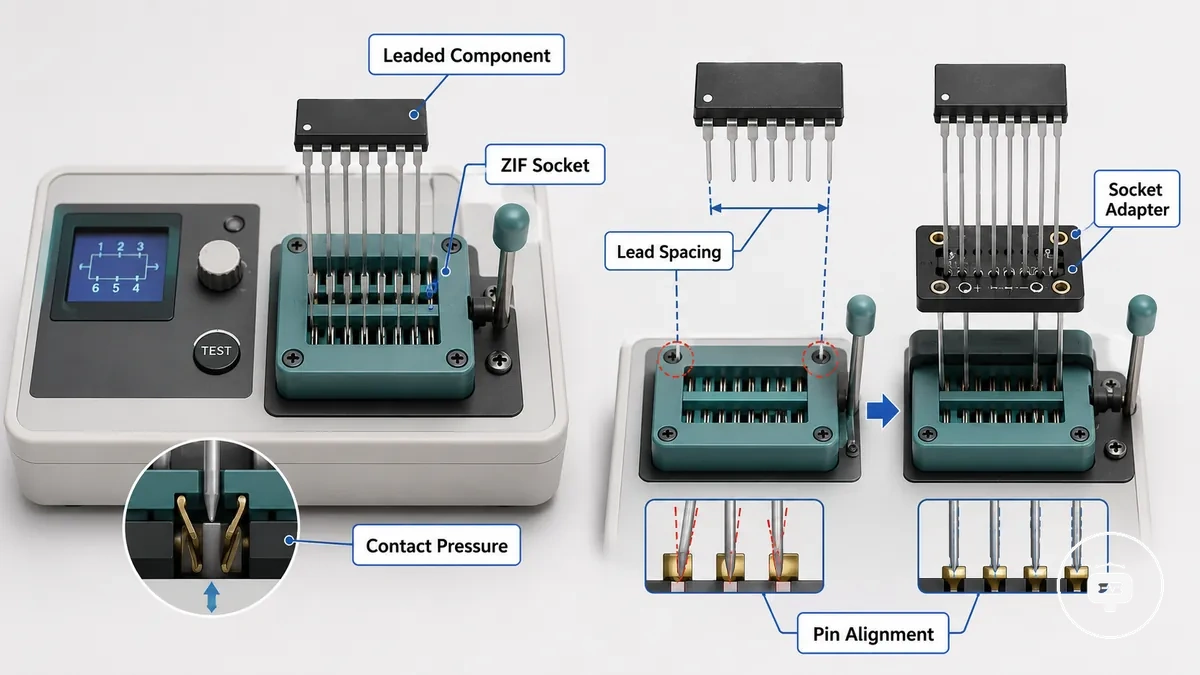

Soquetes ZIF e adaptadores de soquete são opções de conexão projetadas para segurar componentes com terminais de modo que seus terminais se alinhem aos terminais do testador. Um soquete ZIF aplica pressão de contato após o componente ser posicionado, ajudando a manter o alinhamento dos pinos sem forçar os terminais nos contatos. Este método de conexão é destinado principalmente a componentes com terminais soltos cujo espaçamento dos terminais e formato do encapsulamento se ajustem ao soquete.

Quando o espaçamento dos terminais ou o formato do encapsulamento difere do layout padrão do soquete, um adaptador de soquete pode melhorar o encaixe físico alterando a forma como o componente é posicionado. Por exemplo, muitos resistores, capacitores e transistores podem ser colocados diretamente quando seus terminais correspondem ao soquete, enquanto encapsulamentos mais largos podem exigir um soquete adaptador para melhor alinhamento dos pinos. A detecção estável pode melhorar quando a pressão de contato e o alinhamento dos terminais permanecem adequados para a conexão.

O encaixe físico depende do espaçamento dos terminais e do formato do encapsulamento, portanto a comparação abaixo se concentra apenas nas escolhas de conexão, e não na capacidade do testador.

Opção de conexão	Formato de componente mais adequado	Condição de encaixe	Principal limitação
Soquete ZIF	Componentes com terminais soltos	Espaçamento de terminais compatível com pressão de contato adequada	Limitado pelo formato do encapsulamento e alinhamento dos pinos
Adaptador de soquete	Encapsulamentos mais largos ou de formato diferente	Encaixe correto do adaptador e alinhamento dos pinos	Não torna todos os encapsulamentos compatíveis
Colocação direta dos terminais	Componentes que já se encaixam no soquete do testador	Posicionamento e alinhamento precisos dos terminais	Menos adequado quando o espaçamento ou formato do encapsulamento difere

O encaixe físico do soquete não determina os componentes compatíveis do testador. O encaixe do soquete é limitado pelo espaçamento dos terminais, formato do encapsulamento, pressão de contato e alinhamento dos pinos, enquanto a compatibilidade geral também depende da gama de componentes suportada pelo testador.

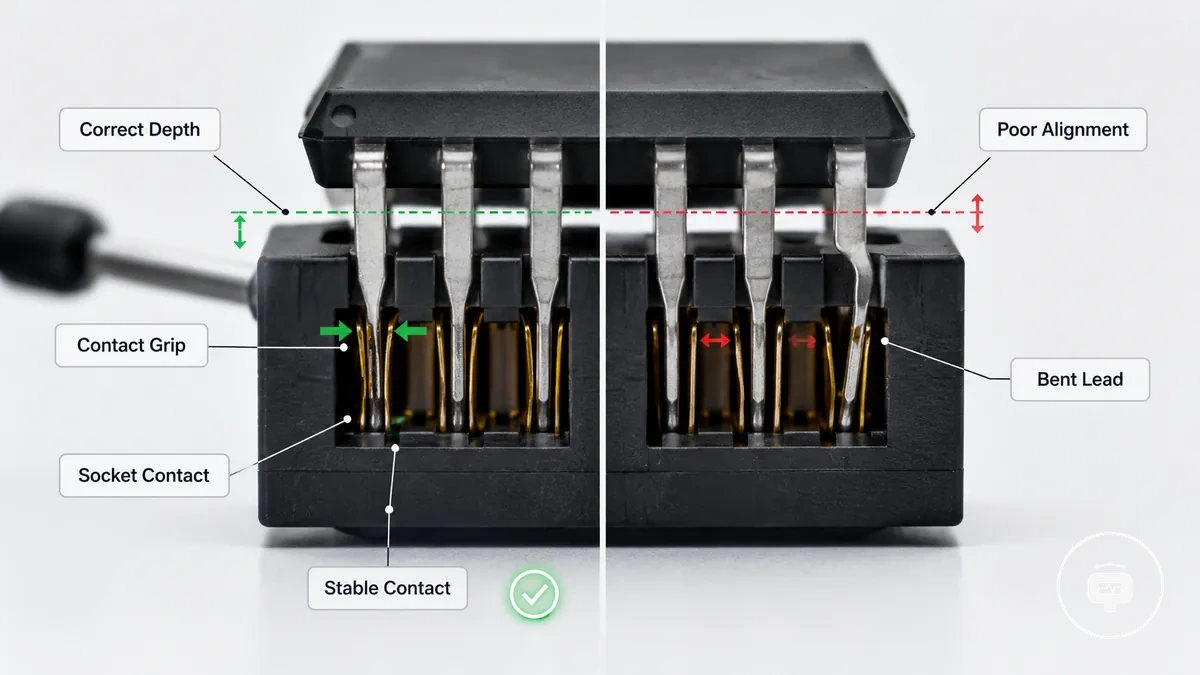

Posicionamento dos terminais e pressão de contato em soquetes ZIF

Quando os terminais do componente atingem a profundidade de inserção correta e permanecem devidamente alinhados, o soquete ZIF pode manter a pressão de contato adequada em toda a área de contato. O posicionamento correto dos terminais ajuda o soquete a prender os terminais do componente de forma consistente. A imagem abaixo compara o posicionamento correto e incorreto dos terminais para mostrar como a posição dos terminais e a pressão de contato influenciam o contato do soquete.

Verifique o posicionamento dos terminais e a pressão de contato antes da medição para reduzir contato inadequado do soquete.

• Insira os terminais do componente até uma profundidade de inserção adequada.
• Confirme se os terminais do componente estão alinhados com os contatos do soquete.
• Garanta que a fixação do contato esteja firme sem forçar os terminais.
• Inspecione se há terminais entortados, oxidados ou em curto que possam reduzir o contato mesmo quando o tipo de componente for suportado.

Uma leitura estável é mais provável quando o posicionamento dos terminais, a pressão de contato e o alinhamento permanecem adequados, embora a qualidade do contato possa ser apenas um fator que afeta a estabilidade da leitura.

Adaptadores de soquete para transistores, CIs e encapsulamentos mais largos

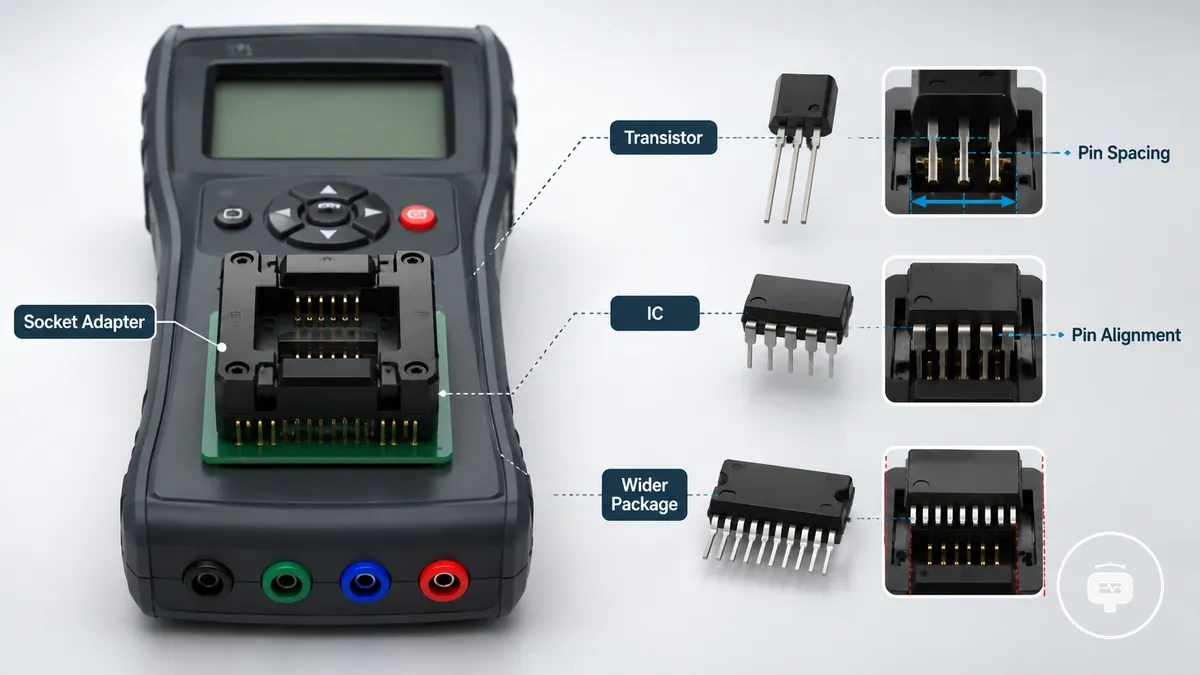

Adaptadores de soquete ajudam quando um transistor, CI ou encapsulamento mais largo não se encaixa adequadamente na área de soquete padrão do testador. Sua utilidade depende do espaçamento dos pinos, contagem de pinos e layout do terminal do testador para que o encapsulamento possa obter encaixe físico e alinhamento de pinos adequados.

A utilidade do adaptador depende do espaçamento dos pinos, contagem de pinos e layout do terminal do testador, portanto a comparação abaixo se concentra no encaixe físico, e não na capacidade de medição.

Exemplo de encapsulamento	Condição do adaptador	Risco de encaixe	Limite de suporte
Transistor	O espaçamento dos pinos corresponde ao soquete do adaptador	Mau alinhamento dos pinos	Apenas encaixe físico
CI	A contagem de pinos corresponde ao layout do terminal	Pinos desalinhados	Apenas encaixe físico
Encapsulamento mais largo	O adaptador suporta o formato do encapsulamento	Contato irregular	Apenas encaixe físico

Quando um encapsulamento não se alinha com o soquete do testador, um adaptador de soquete pode melhorar a possibilidade de uma conexão confiável ao melhorar o encaixe físico e o alinhamento dos pinos. Os componentes compatíveis do testador ainda determinam se o componente pode ser avaliado, portanto um adaptador não expande a capacidade de medição. Encaixe físico e suporte real do componente permanecem distintos.

Pontas de prova, ganchos e clipes de teste para conexões flexíveis

Pontas de prova, ganchos e clipes de teste são conexões flexíveis usadas quando um componente não pode ou não deve ser colocado diretamente no soquete do testador. Cada acessório utiliza um estilo de contato diferente para alcançar terminais ou condutores expostos, enquanto a estabilidade de fixação depende de quão seguramente a conexão é mantida. O contato flexível é útil quando o encaixe direto no soquete é impraticável devido ao acesso ou à posição dos terminais.

Quando componentes soltos têm espaçamento de terminais irregular ou exigem apenas contato temporário, conexões flexíveis podem facilitar o teste. Pontas de prova fornecem contato pontual direto, enquanto ganchos e clipes de teste podem segurar terminais expostos com menos pressão manual. Movimento, aperto e superfície de contato ainda podem influenciar a confiabilidade da leitura. A conveniência das conexões flexíveis é frequentemente contrabalançada por uma maior variabilidade de contato em comparação com uma conexão de soquete bem ajustada.

A comparação abaixo mostra como pontas de prova, ganchos e clipes de teste diferem por estilo de contato e estabilidade de fixação, e não por tipo de produto.

Acessório de conexão	Estilo de contato	Benefício de estabilidade	Principal cuidado
Pontas de prova	Contato pontual direto	Posicionamento flexível	Movimento da mão pode afetar o contato
Ganchos	Fixação por gancho no terminal	Fixação sem uso das mãos	Aperto depende do formato do terminal
Clipes de teste	Contato por grampo	Estabilidade de fixação melhorada	Qualidade do contato depende do aperto e da superfície de contato

Clipes ou ganchos são úteis quando é necessário contato temporário sem colocar o componente no soquete do testador. Para orientação prática sobre o uso de pontas de prova e soquetes, escolha o método de conexão que corresponda ao componente e às condições de acesso. A confiabilidade da leitura ainda pode depender da qualidade do contato, aperto, movimento e superfície de contato.

Comprimento do cabo da ponta de prova, terminação do cabo e encaixe do conector

Quando o comprimento do cabo da ponta de prova é maior que o necessário ou a terminação do cabo está frouxa, alcançar pontos de contato difíceis pode se tornar mais fácil, mas o manuseio pode se tornar menos estável. O comprimento do cabo da ponta de prova afeta a facilidade com que o cabo se move durante o teste, enquanto o encaixe do conector influencia a segurança com que o cabo permanece conectado ao testador. A qualidade prática da conexão depende de comprimento adequado do cabo, encaixe seguro do conector e manuseio controlado.

Verifique o comprimento do cabo da ponta de prova, a terminação do cabo e o encaixe do conector antes de testar.

• Confirme se o encaixe do plugue está firme.
• Inspecione o isolamento quanto a desgaste ou danos visíveis.
• Use um comprimento de cabo da ponta de prova adequado ao espaço de trabalho disponível.

Cabos longos ou frouxos podem aumentar a chance de leituras instáveis, pois o movimento pode alterar o ponto de contato durante o manuseio. Qualquer influência na medição depende do modelo do testador, da faixa de componentes e da segurança com que a conexão é mantida.

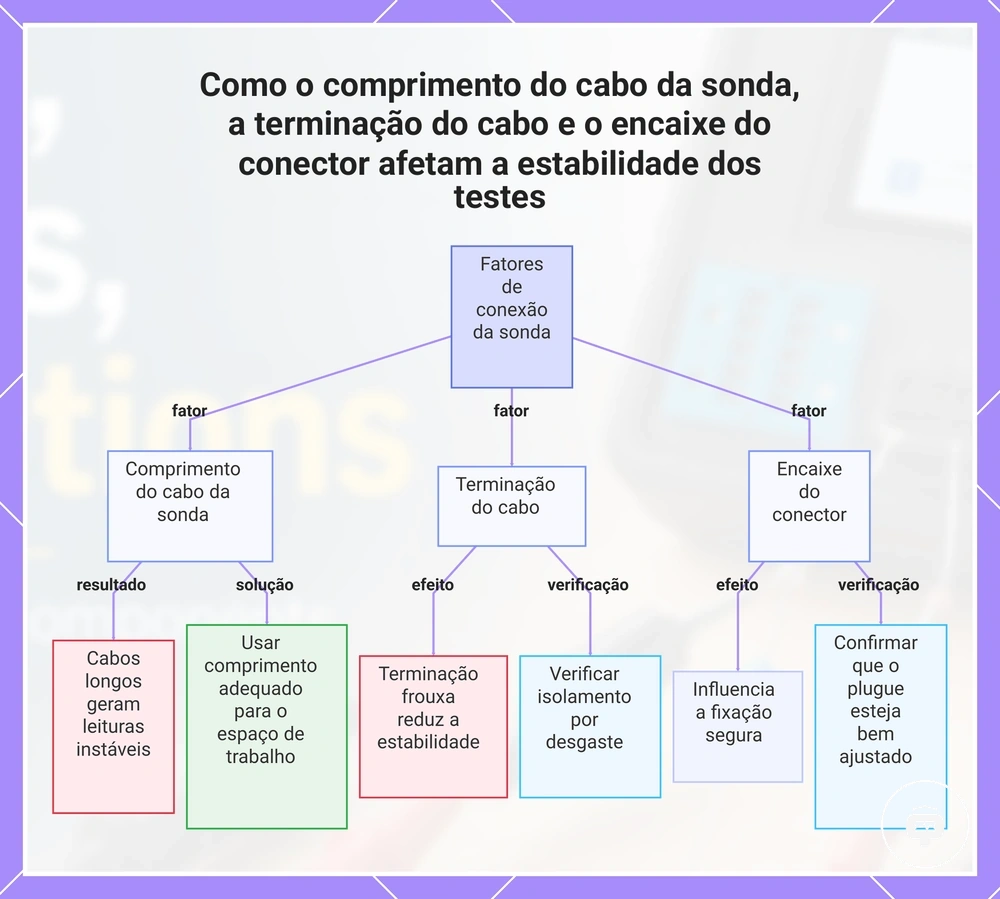

Este gráfico mostra os três fatores principais—comprimento do cabo da sonda, terminação do cabo e encaixe do conector—e seus efeitos na estabilidade dos testes, juntamente com verificações e resultados recomendados.

Ganchos de fixação e clipes jacaré para manter terminais firmes

Quando a pressão manual torna o contato inconsistente, ganchos de fixação e clipes jacaré podem segurar os terminais do componente no lugar para proporcionar um contato mais estável durante o teste. Ganchos de fixação prendem-se a terminais menores com um aperto focado, enquanto clipes jacaré prendem uma área metálica exposta maior. O contato estável é importante porque o movimento no ponto de contato pode tornar as conexões temporárias menos consistentes.

Use apenas aperto suficiente para segurar os terminais do componente com segurança. Força excessiva pode entortar ou danificar terminais pequenos, enquanto o metal exposto do clipe pode criar risco de curto se tocar em condutores não intencionados. A segurança da conexão ainda depende do estado do circuito, da quantidade de metal exposto e da posição do clipe.

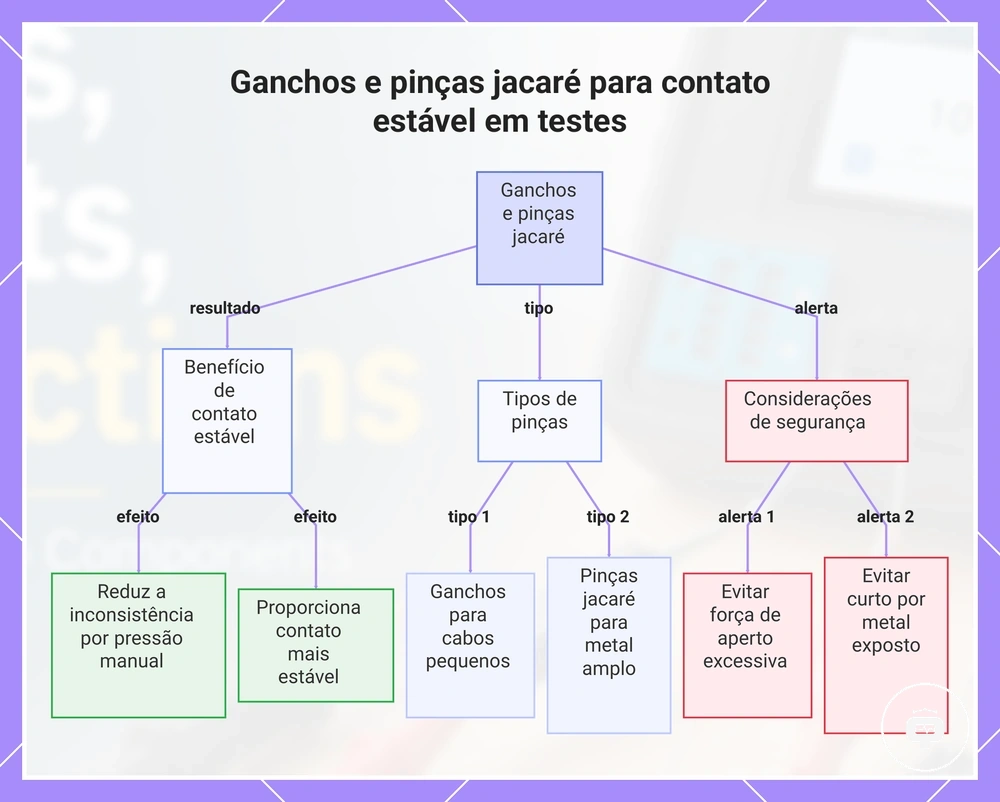

Este gráfico mostra como ganchos e pinças jacaré ajudam a segurar os cabos, seus diferentes usos e principais alertas de segurança.

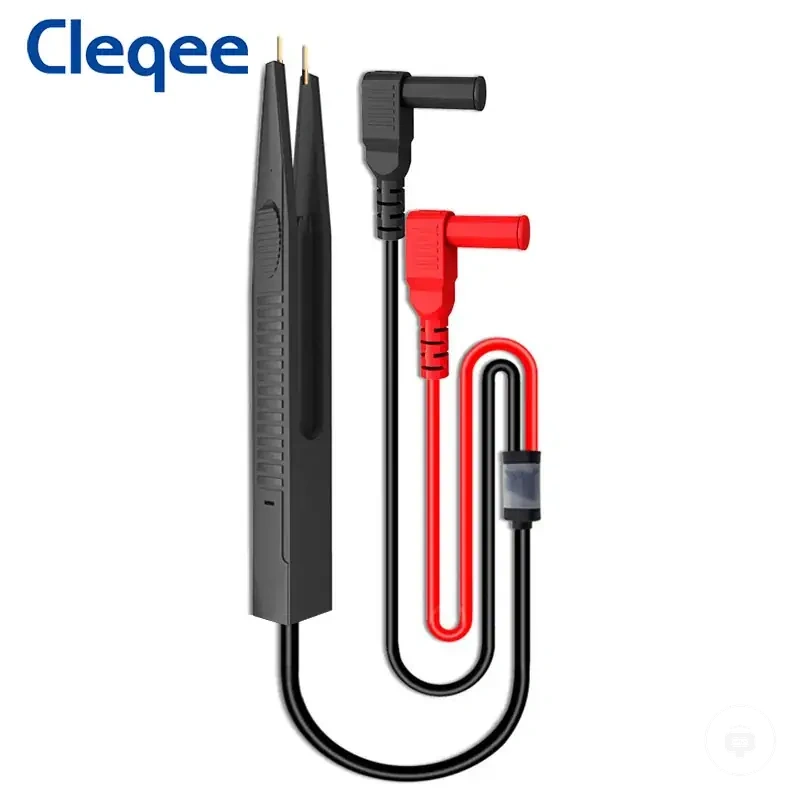

Pontas de prova tipo pinça SMD para componentes de montagem superficial

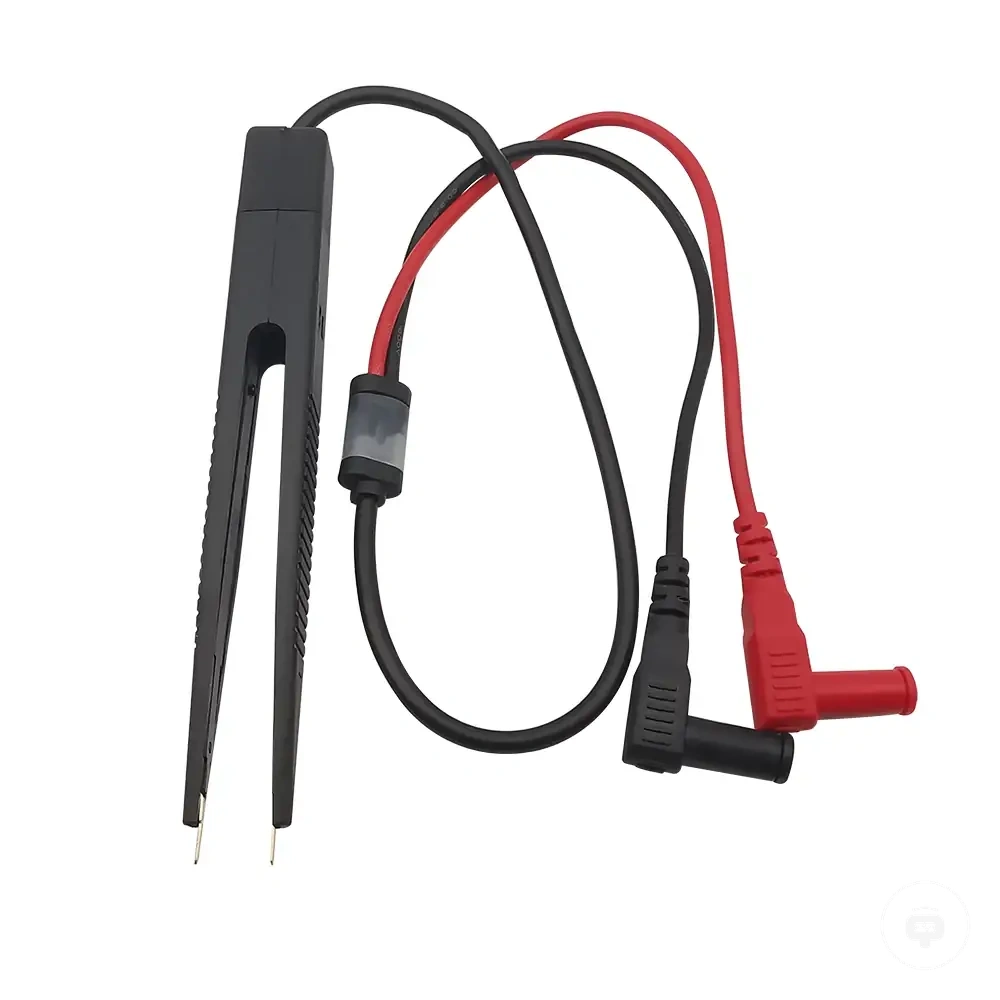

Pontas de prova tipo pinça SMD são um método de conexão para pequenos componentes de montagem superficial quando soquetes ou clipes padrão não conseguem alcançar ambos os terminais de forma limpa. Uma ponta de pinça contata terminais opostos ao mesmo tempo, tornando o acesso aos terminais possível onde o tamanho da peça e o acesso às ilhas de contato limitam outros métodos de conexão. Sua principal vantagem é o acesso físico melhorado a pequenas peças SMD.

Quando um componente de montagem superficial tem acesso limitado às ilhas de contato ou um encapsulamento pequeno, pontas de prova tipo pinça SMD podem fornecer contato direto com os terminais usando duas pontas alinhadas. A confiabilidade da detecção e da leitura pode melhorar quando a ponta da pinça alcança ambos os terminais com segurança, mas os resultados ainda dependem do acesso às ilhas de contato, da estabilidade da mão e do acesso estável aos terminais. A comparação abaixo destaca como o acesso físico difere da capacidade de medição.

Método	Ponto de contato	Vantagem	Limitação
Pontas de prova tipo pinça SMD	Ambos os terminais do componente	Acesso direto a pequenos componentes de montagem superficial	Confiabilidade da leitura depende do acesso às ilhas de contato e da estabilidade da mão
Pontas de prova padrão	Ponto de teste único	Adequadas para contatos maiores ou mais acessíveis	Podem não alcançar ambos os terminais SMD ao mesmo tempo

Acesso a componentes de montagem superficial não é o mesmo que confiabilidade em circuito, pois a circuiteria circundante ainda pode influenciar a medição. Para mais detalhes sobre in-circuit and out-of-circuit testing, lembre-se de que a confiabilidade da detecção e da leitura permanece condicional mesmo quando o acesso aos terminais é alcançado.

Escolhendo o método de conexão correto por encapsulamento e acesso do componente

O método de conexão correto depende do encapsulamento do componente, do acesso aos terminais e do nível de estabilidade de contato necessário. Associe essas condições a um soquete, ponta de prova, clipe ou pinça em vez de escolher apenas pelo tipo de acessório. Isso cria um quadro de seleção prático baseado no formato do encapsulamento e na condição de acesso.

Quando uma peça com terminais se encaixa no layout do testador e seus terminais são fáceis de alinhar, um soquete pode fornecer contato estável. Peças SMD com ilhas de contato expostas podem exigir uma pinça, enquanto pinos de acesso difícil ou parcialmente acessíveis podem ser mais fáceis de alcançar com uma ponta de prova ou clipe. Os componentes compatíveis do testador ainda definem o que pode ser avaliado, portanto o encapsulamento do componente deve ser o primeiro critério de conexão.

Se o método preferido não conseguir alcançar o ponto de contato com segurança, use a próxima opção que melhore o acesso sem reduzir o controle. Uma ponta de prova pode servir como opção alternativa para pinos de difícil acesso, enquanto um clipe pode ajudar quando a fixação temporária é mais importante que o contato pontual preciso. A tabela abaixo organiza casos comuns de acesso por método preferido, cuidado e lógica de alternativa.

Caso de acesso do componente	Método de conexão preferido	Por que é adequado	Principal cuidado
Peça com terminais alinhados e acessíveis	Soquete	Fornece posicionamento fixo dos terminais e contato estável	O encaixe depende do espaçamento dos terminais e do layout do testador
Pequena peça SMD com ilhas de contato acessíveis	Pinça	Alcança dois terminais pequenos ao mesmo tempo	O contato depende do acesso às ilhas de contato e da estabilidade da mão
Pino de difícil acesso ou parcialmente exposto	Ponta de prova	Fornece acesso pontual direto	O movimento pode reduzir a estabilidade do contato
Terminal solto que precisa de fixação temporária	Clipe	Mantém contato sem pressão manual contínua	O aperto e o metal exposto podem afetar a qualidade do contato

Para orientação prática sobre o using probes and sockets, escolha o método que corresponda ao encapsulamento, à condição de acesso e à estabilidade necessária. Se a primeira opção não conseguir manter contato adequado, passe para a opção alternativa mais controlada.

Peças com terminais, peças SMD e pinos de difícil acesso

Quando peças com terminais, peças SMD ou pinos de difícil acesso criam condições de acesso diferentes, a opção de conexão adequada depende do ponto de contato acessível. Peças com terminais podem ser adequadas para um soquete ou ponta de prova, peças SMD podem exigir pontas de prova tipo pinça para acesso às ilhas de contato, e pinos de acesso restrito podem ser mais fáceis de alcançar com uma ponta de prova ou clipe de agarre. A tabela abaixo compara esses casos de acesso por tipo de encapsulamento.

Caso de acesso/encapsulamento	Ponto de contato	Método adequado	Principal limitação
Peças com terminais	Terminais expostos do componente	Soquete ou ponta de prova	Encaixe depende do espaçamento e alinhamento dos terminais
Peças SMD	Pequenas ilhas de contato ou terminais	Pontas de prova tipo pinça	Contato depende do acesso às ilhas de contato e da estabilidade da mão
Pinos de difícil acesso	Ponto de contato parcialmente exposto	Ponta de prova ou clipe de agarre	Acesso restrito pode reduzir a estabilidade do contato

O acesso físico não fornece automaticamente condições de medição confiáveis. Para mais contexto sobre in-circuit and out-of-circuit testing, lembre-se de que as conexões circundantes e a estabilidade do contato ainda podem influenciar o resultado. A principal limitação é que um ponto de contato acessível pode nem sempre produzir uma medição confiável.

Conexões fora de circuito e acesso limitado em circuito

Uma conexão fora de circuito geralmente proporciona um contato mais limpo com o testador, pois o componente solto é mais fácil de acessar sem que o circuito circundante influencie o contato físico. O método de conexão pode se concentrar no acesso direto aos terminais ou condutores do componente, embora a confiabilidade da medição ainda possa depender do testador e da condição do componente. O teste de componentes soltos geralmente oferece um ambiente de contato mais simples.

Quando um componente permanece instalado em uma placa de circuito, o acesso em circuito pode ser limitado por peças próximas, acesso restrito à placa ou pelo circuito circundante. Conforme explicado em in-circuit and out-of-circuit testing, o acesso físico e a confiabilidade da medição estão relacionados, mas não são idênticos. Esta subseção se concentra nas condições de acesso da conexão, e não nos limites diagnósticos completos do teste em circuito.

Conexão fora de circuito	Acesso limitado em circuito
Geralmente permite contato mais limpo com pontas de prova, soquetes ou clipes em um componente solto	Pode exigir contato no local, onde a circuiteria circundante e o acesso restrito podem limitar a confiabilidade da medição

Fatores de qualidade da conexão que afetam as leituras do testador

A qualidade da conexão pode afetar as leituras do testador mesmo quando o testador e o componente são adequados. Contato ruim, aumento da resistência de contato ou geometria de conexão instável podem contribuir para uma leitura instável ou detecção ausente. A confiabilidade da leitura geralmente depende da consistência da qualidade do contato.

Fatores de qualidade da conexão que afetam as leituras do testador são frequentemente visíveis no ponto de contato. A lista de verificação de diagnóstico abaixo se concentra em causas relacionadas ao contato antes de assumir uma falha no testador ou no componente. Verifique a condição da superfície, o aperto do terminal, o comprimento do cabo, o movimento e o contexto do teste.

• Condição da superfície: Verifique se há metal sujo, oxidação ou contaminação que possam aumentar a resistência de contato e contribuir para leituras não confiáveis.
• Aperto do terminal: Observe se há aperto frouxo, contato ruim ou terminais entortados que possam interromper o contato elétrico durante o teste.
• Comprimento do cabo: Cabos de ponta de prova longos podem aumentar o movimento e influenciar leituras sensíveis em algumas condições.
• Movimento: Confirme se pontas de prova, clipes ou soquetes permanecem estáveis durante toda a medição para reduzir contato intermitente.
• Limites de contexto: Se a qualidade da conexão parecer satisfatória, mas as leituras do testador permanecerem instáveis ou a detecção estiver ausente, a causa pode estar relacionada a limites do testador ou à condição do componente.

Quando um aperto frouxo, metal sujo, terminais entortados ou cabos de ponta de prova longos estão presentes, melhorar a conexão pode reduzir sintomas relacionados ao contato. No entanto, uma leitura instável ou detecção ausente não significa necessariamente que a conexão seja a única causa. O problema pode envolver limites do testador ou condição do componente.

Verifique a qualidade da conexão antes de tirar conclusões de leituras inesperadas do testador, pois falhas de contato visíveis são frequentemente mais fáceis de identificar do que causas menos óbvias. As subseções a seguir examinam cada fator de conexão em mais detalhes.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

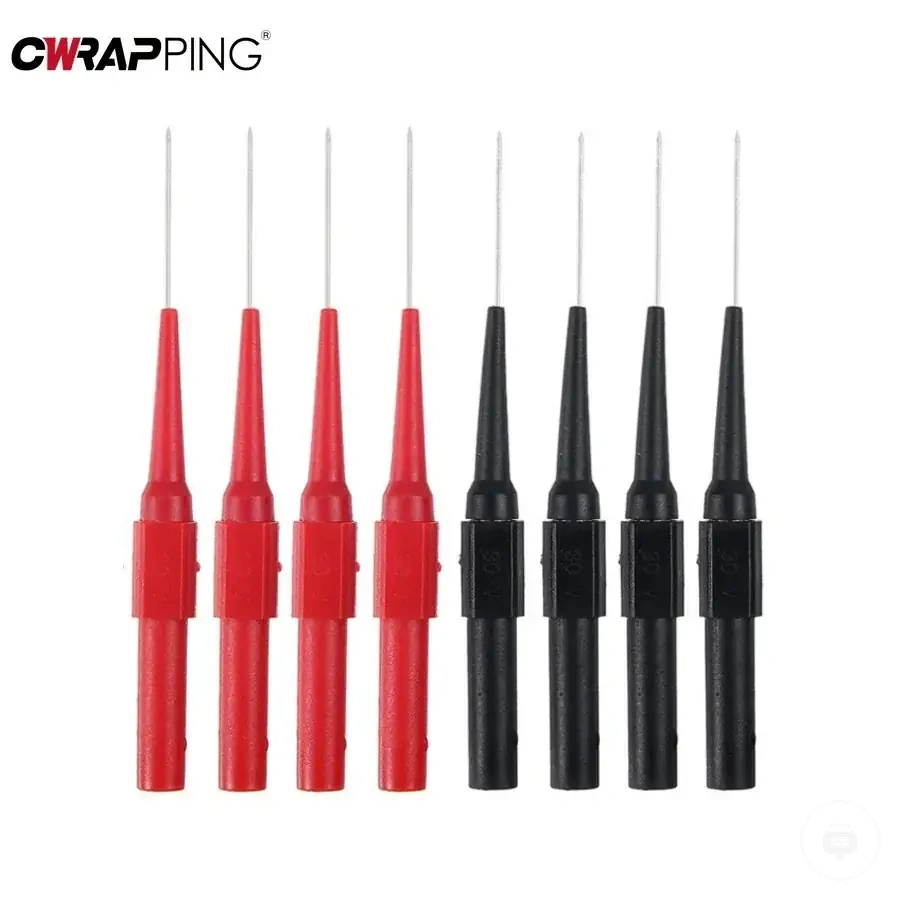

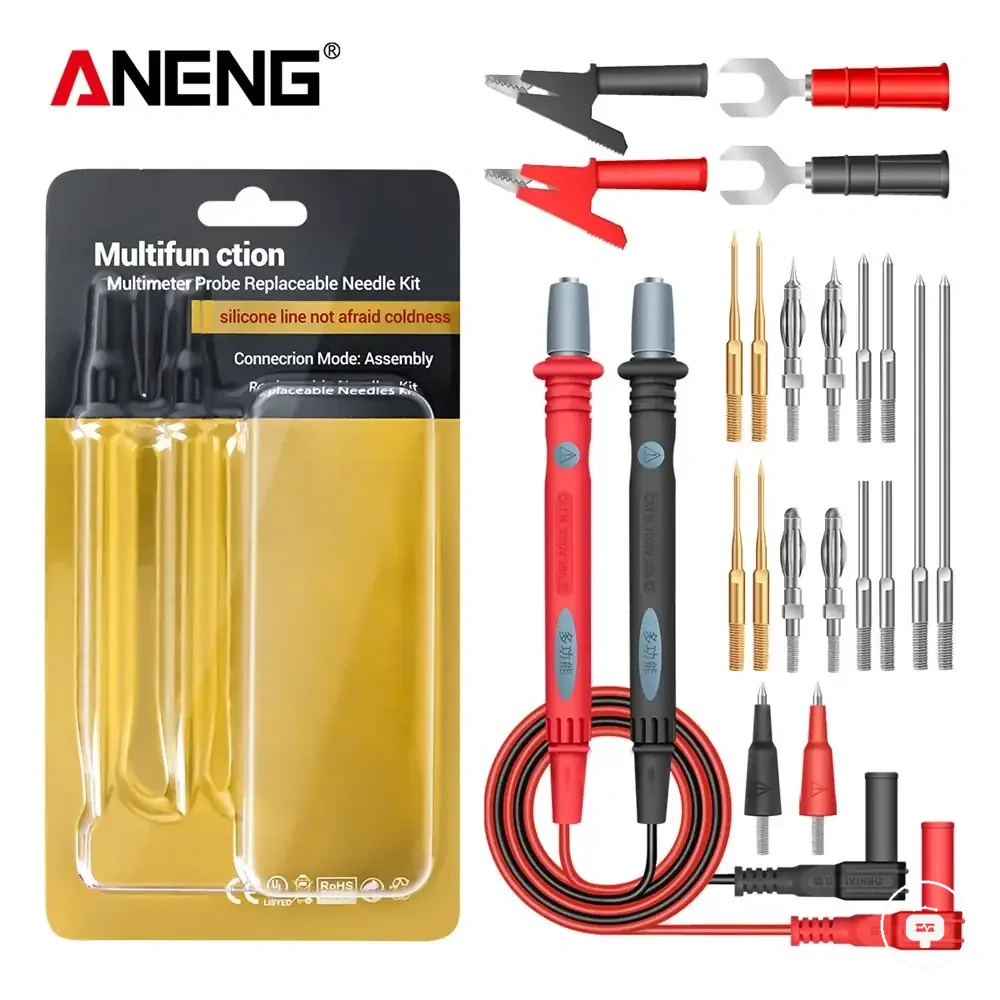

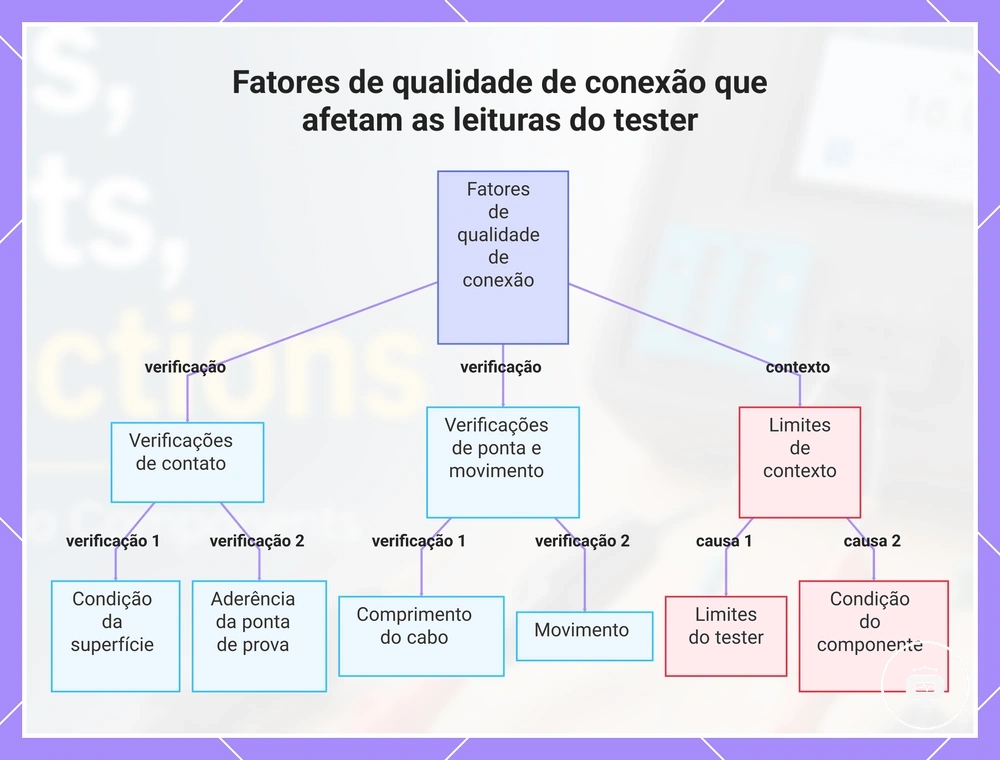

Este gráfico mostra os principais fatores de qualidade de conexão a verificar quando as leituras do tester estão instáveis, e os limites de contexto a considerar se as verificações de contato forem satisfatórias.

Resistência de contato, oxidação e aperto frouxo

Quando a resistência de contato aumenta devido à oxidação ou aperto frouxo, a detecção e os valores medidos podem se tornar instáveis ou inconsistentes. Limpar a superfície de contato, reposicionar com cuidado ou reapertar suavemente pode ajudar quando o contato ruim é a causa local, embora o resultado dependa da condição da conexão. Falhas de contato geralmente aparecem como contato intermitente, detecção não confiável ou valores medidos variáveis.

Comece com verificações visuais e táteis antes de presumir uma falha maior.

• Inspecione a superfície de contato quanto a oxidação, contato sujo ou contaminação, e limpe-a cuidadosamente quando apropriado para o componente e a conexão.
• Verifique se há aperto frouxo ou contato ruim, e tente um reposicionamento ou reaperto suave se a conexão parecer instável.
• Evite aperto ou raspagem excessivos, pois terminais de componentes pequenos podem ser entortados ou danificados, criando problemas adicionais de conexão.

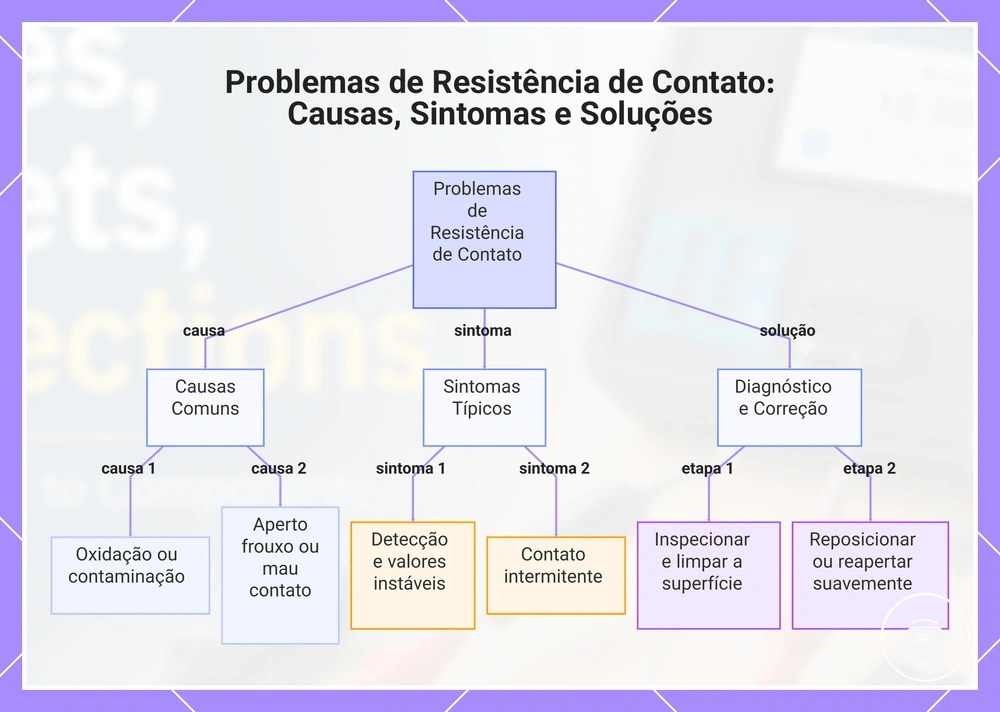

Este gráfico mostra as causas comuns dos problemas de resistência de contato, seus sintomas típicos e as etapas recomendadas de diagnóstico e reparo.

Capacitância parasita de cabos de ponta de prova longos

A capacitância parasita de cabos de ponta de prova longos é um efeito relacionado à conexão que pode influenciar leituras sensíveis em algumas condições de testador e componente. Cabos de ponta de prova mais longos ou espaçamento mais próximo entre cabos podem introduzir capacitância adicional que afeta medições de valores pequenos, embora a influência varie conforme o modelo do testador e a faixa de componentes. O efeito é mais relevante quando as medições são sensíveis a pequenas mudanças na conexão.

Quando medições de valores pequenos se comportam de forma inconsistente, cabos de ponta de prova longos podem ser um possível fator contribuinte. Por exemplo, uma leitura feita com cabos de ponta de prova longos pode variar mais do que uma feita com cabos mais curtos, estáveis e separados sob as mesmas condições de teste. Cabos mais curtos, estáveis e separados são geralmente preferíveis quando leituras sensíveis permanecem inconsistentes, mas a influência possível ainda depende do modelo do testador e da faixa de componentes.

Verificações de segurança da conexão antes de testar um componente

Verificações de segurança da conexão ajudam a confirmar condições adequadas antes de testar um componente e podem reduzir riscos de conexão evitáveis. Verifique o estado de alimentação, o estado de descarga, a polaridade e o risco de curto antes de fazer contato. Essas verificações ajudam a proteger o testador, o componente e o circuito circundante sem implicar segurança completa.

Antes de fazer contato, confirme as condições de segurança necessárias.

• Garanta que o circuito alimentado esteja desligado antes de conectar o testador.
• Confirme que qualquer capacitor carregado foi descarregado antes de fazer contato.
• Verifique a polaridade, isole terminais expostos quando prático e posicione as pontas de prova para reduzir o risco de curto.
• Pare se o estado de alimentação, o estado de descarga ou a condição da conexão não puderem ser confirmados.

Quando peças SMD frágeis exigirem contato direto, manuseie a ponta de prova, o clipe ou a pinça com cuidado para reduzir o risco de conexão. Siga as orientações para using probes and sockets sem aplicar força desnecessária. O manuseio controlado pode reduzir a chance de perturbar contatos pequenos.

Para condições incertas em circuito, adie o teste até que o estado da conexão seja compreendido. As orientações sobre in-circuit and out-of-circuit testing podem ajudar a determinar se deve prosseguir ou parar.

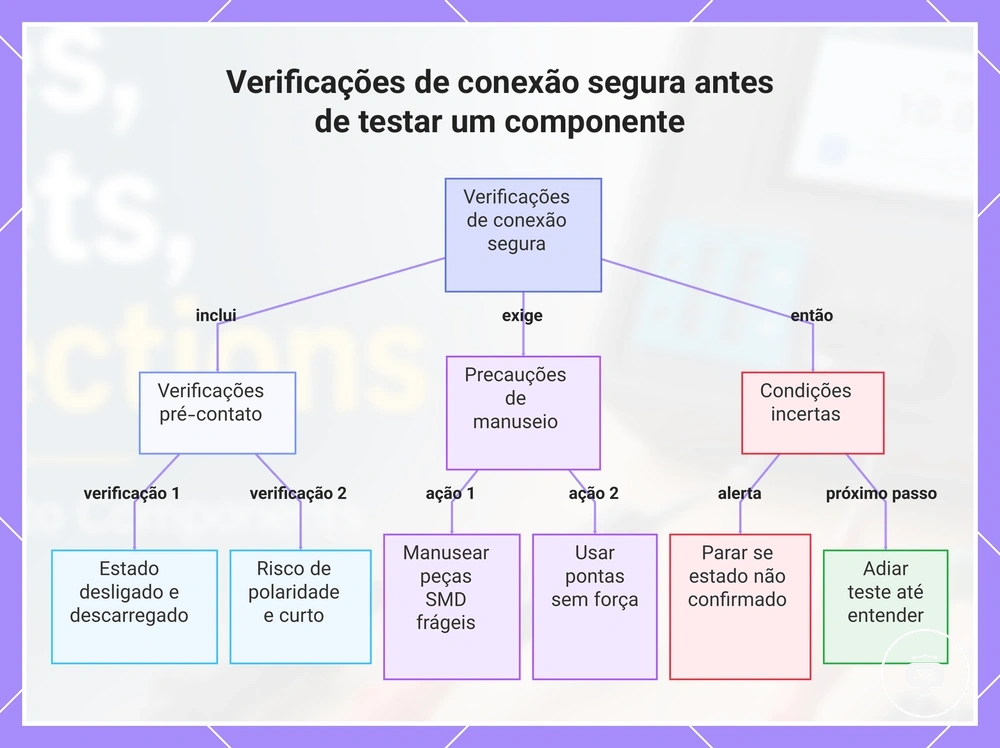

Este gráfico mostra as verificações de segurança e precauções essenciais a serem realizadas antes de testar um componente, incluindo verificações pré-contato, precauções de manuseio e ações para condições incertas.
