طرق توصيل المجسات والمقابس في أجهزة اختبار المكونات الإلكترونية
طرق التوصيل في أجهزة اختبار المكونات الإلكترونية هي الواجهات المادية التي تربط أطراف جهاز الاختبار بأرجل المكونات أو نقاط التلامس. لا تحدد طريقة التوصيل قدرة القياس لجهاز الاختبار، ولكنها تؤثر على كيفية تقديم المكون لجهاز الاختبار. تدعم المجسات والمقابس والمشابك والملاقط أشكال العبوات المختلفة وظروف الوصول.
قد يتناسب المكون ذو الأرجل السائبة مباشرة مع مقبس ZIF عندما تتم محاذاة أرجل المكون مع نقاط تلامس المقبس وتتلقى ضغط تلامس مناسب. توفر أسلاك المجسات أو مشابك الاختبار اتصالاً مرناً عندما تكون المسافة بين الأرجل أو صعوبة الوصول تجعل وضع المقبس المباشر غير عملي، بينما يمكن لملاقط اختبار المكونات السطحية (SMD) الوصول إلى أطراف الأجزاء الصغيرة المثبتة على السطح. قد يؤدي القبض غير المحكم، أو ضعف محاذاة الأرجل، أو محدودية الوصول إلى نقاط التلامس، أو ضغط اليد غير الثابت إلى تقليل جودة التلامس والتأثير على موثوقية القراءات.
طريقة التوصيل المهمة هي تلك التي تتوافق مع عبوة المكون، ونقطة التلامس المتاحة، والثبات المطلوب. يوفر فهم كيفية إنشاء كل واجهة للتلامس الأساس للاختيار بين مقبس أو مجس أو مشبك أو ملقط.
ما تفعله توصيلات المجس والمقبس والمشبك في اختبار المكونات
توصيلات المجس والمقبس والمشبك تنشئ تلامسًا كهربائيًا بين أطراف جهاز الاختبار وأرجل المكونات أو نقاط التلامس. يصل كل نوع توصيل إلى نقطة تلامس بطريقة مختلفة مع أداء الوظيفة الأساسية نفسها. يساعد التلامس المستقر جهاز الاختبار على استقبال إشارة كهربائية ثابتة لتحديد المكون وقياسه.

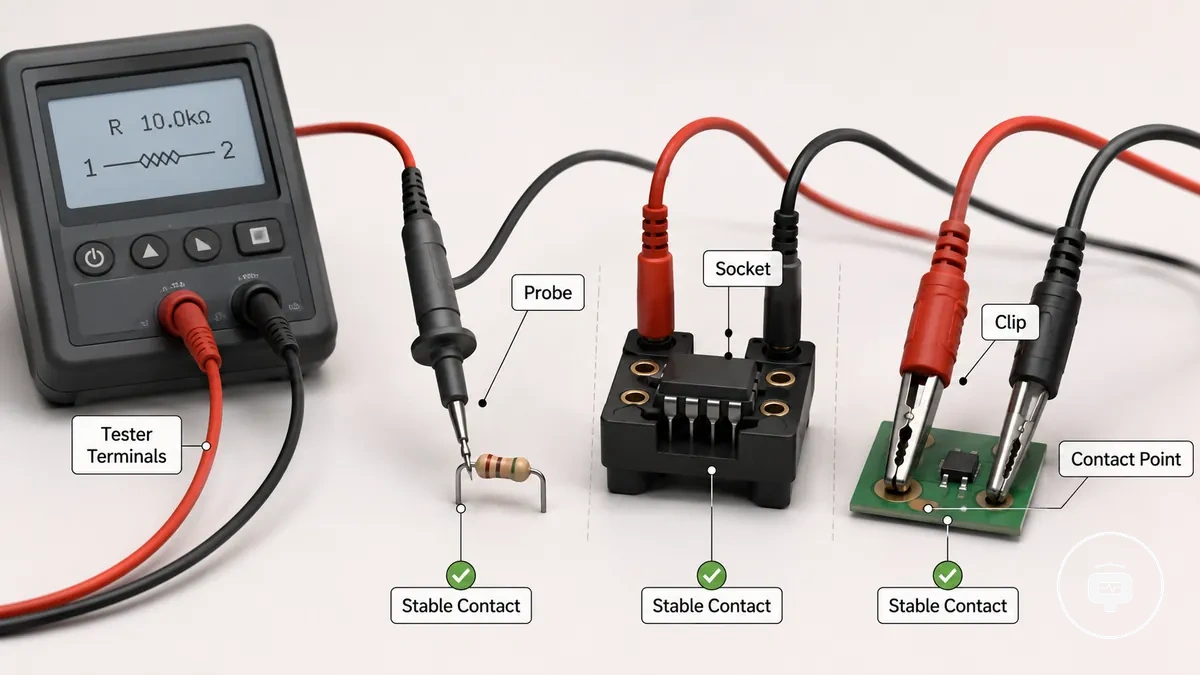

توضح الصورة أدناه كيفية إنشاء توصيلات المجس والمقبس والمشبك للتلامس الكهربائي بين جهاز الاختبار والمكون.
لا تحدد طريقة التوصيل بذاتها نطاق المكونات التي يدعمها جهاز الاختبار. يقدم دليل أجهزة اختبار المكونات الإلكترونية الفئة الأوسع من أجهزة اختبار المكونات، بينما يركز هذا القسم على كيفية إنشاء التوصيلات للتلامس الكهربائي. عندما يتم الحفاظ على تلامس مستقر عند نقطة التلامس الصحيحة، قد يكون تحديد المكون أو اكتشاف ترتيب الأرجل أو القيم المقاسة أكثر اتساقًا، اعتمادًا على ملاءمة المكون وتصميم جهاز الاختبار.
يمكن تلخيص أدوار التوصيل الثلاثة على النحو التالي:
- توصيل المجس: يستخدم سلك اختبار للوصول إلى نقطة تلامس مكشوفة على أرجل المكون أو نقاط التلامس.
- توصيل المقبس: يثبت أرجل المكون في نقاط تلامس طرفية ثابتة للحفاظ على تلامس مستقر.
- توصيل المشبك: يستخدم مشبك اختبار للإمساك بأرجل المكون أو نقاط التلامس التي يمكن الوصول إليها حيث يكون التوصيل المرن أكثر ملاءمة.
مقابس ZIF ومحولات المقابس للمكونات ذات الأرجل
مقابس ZIF ومحولات المقابس هي خيارات توصيل مصممة لتثبيت المكونات ذات الأرجل بحيث تتم محاذاة أرجلها مع أطراف جهاز الاختبار. يطبق مقبس ZIF ضغط التلامس بعد وضع المكون، مما يساعد في الحفاظ على محاذاة الأرجل دون إجبارها على الدخول في نقاط التلامس. طريقة التوصيل هذه مخصصة أساسًا للمكونات ذات الأرجل السائبة التي تتوافق مسافات أرجلها وشكل عبوتها مع المقبس.

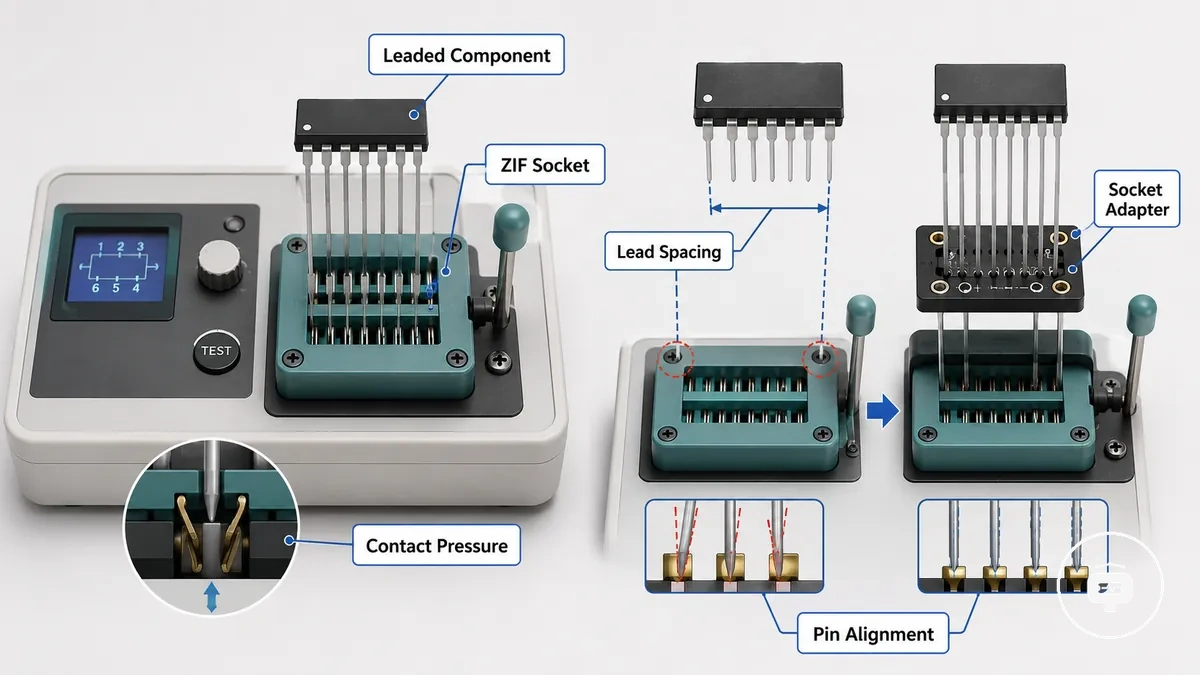

توضح الصورة أدناه كيف تعمل مقابس ZIF ومحولات المقابس على تحسين الملاءمة المادية من خلال محاذاة المكونات ذات الأرجل مع نقاط تلامس جهاز الاختبار.
عندما تختلف مسافات الأرجل أو شكل العبوة عن تخطيط المقبس القياسي، قد يعمل محول المقبس على تحسين الملاءمة المادية عن طريق تغيير كيفية وضع المكون. على سبيل المثال، يمكن وضع العديد من المقاومات والمكثفات والترانزستورات مباشرة عندما تتطابق أرجل المكون مع المقبس، بينما قد تتطلب العبوات الأوسع مقبسًا محولًا لتحسين محاذاة الأرجل. قد يتحسن الكشف المستقر عندما يظل ضغط التلامس ومحاذاة الأرجل مناسبان للتوصيل.
تعتمد الملاءمة المادية على مسافات الأرجل وشكل العبوة، لذلك يركز المقارن أدناه فقط على خيارات التوصيل بدلاً من قدرة جهاز الاختبار.
| خيار التوصيل | شكل المكون الأنسب | شرط الملاءمة | الحد الرئيسي |
|---|---|---|---|
| مقبس ZIF | مكونات ذات أرجل سائبة | مسافات أرجل مطابقة مع ضغط تلامس مناسب | محدود بشكل العبوة ومحاذاة الأرجل |
| محول المقبس | أشكال عبوات أوسع أو مختلفة | ملاءمة المحول الصحيحة ومحاذاة الأرجل | لا يجعل كل عبوة متوافقة |
| وضع الأرجل مباشرة | المكونات التي تناسب مقبس جهاز الاختبار بالفعل | وضع دقيق للأرجل ومحاذاة صحيحة | أقل ملاءمة عندما تختلف المسافات أو شكل العبوة |
لا تحدد ملاءمة المقبس المادية المكونات المدعومة لجهاز الاختبار. تقتصر ملاءمة المقبس على مسافات الأرجل وشكل العبوة وضغط التلامس ومحاذاة الأرجل، بينما تعتمد التوافقية الكلية أيضًا على نطاق المكونات التي يدعمها جهاز الاختبار.
وضع الأرجل وضغط التلامس في مقابس ZIF

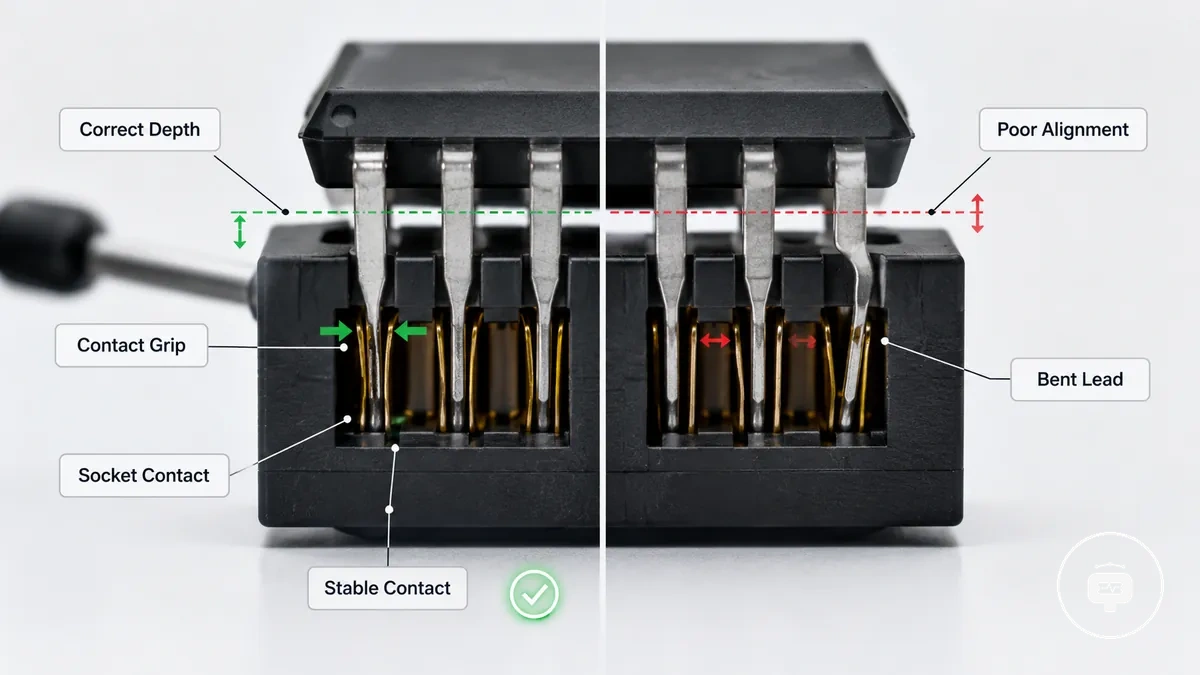

عندما تصل أرجل المكون إلى عمق الإدخال الصحيح وتظل محاذاتها صحيحة، يمكن لمقبس ZIF الحفاظ على ضغط تلامس مناسب عبر منطقة التلامس. يساعد وضع الأرجل الصحيح المقبس على الإمساك بأرجل المكون بشكل ثابت. تقارن الصورة أدناه بين وضع الأرجل الصحيح وغير الصحيح لتوضيح كيفية تأثير موضع الأرجل وضغط التلامس على تلامس المقبس.
افحص وضع الأرجل وضغط التلامس قبل القياس لتقليل ضعف تلامس المقبس.
- أدخل أرجل المكون إلى عمق إدخال مناسب.
- تأكد من محاذاة أرجل المكون مع نقاط تلامس المقبس.
- تأكد من أن قبضة التلامس محكمة دون إجبار الأرجل.
- افحص الأرجل بحثًا عن انحناء أو أكسدة أو قصر قد يقلل من التلامس حتى لو كان نوع المكون مدعومًا.
من المرجح أن تكون القراءة مستقرة عندما يظل وضع الأرجل وضغط التلامس والمحاذاة مناسبة، على الرغم من أن جودة التلامس قد تكون عاملًا واحدًا فقط يؤثر على استقرار القراءة.
محولات المقابس للترانزستورات والدوائر المتكاملة والعبوات الأوسع
تساعد محولات المقابس عندما لا يستقر الترانزستور أو الدائرة المتكاملة أو العبوة الأوسع بشكل جيد في منطقة المقبس الافتراضية لجهاز الاختبار. تعتمد فائدتها على المسافة بين الأرجل وعدد الأرجل وتخطيط أطراف جهاز الاختبار بحيث يمكن للعبوة تحقيق ملاءمة مادية مناسبة ومحاذاة صحيحة للأرجل. توضح الصورة أدناه كيف يقوم محول المقبس بمحاذاة العبوات الأوسع مع أطراف جهاز الاختبار عند استيفاء شروط الملاءمة هذه.

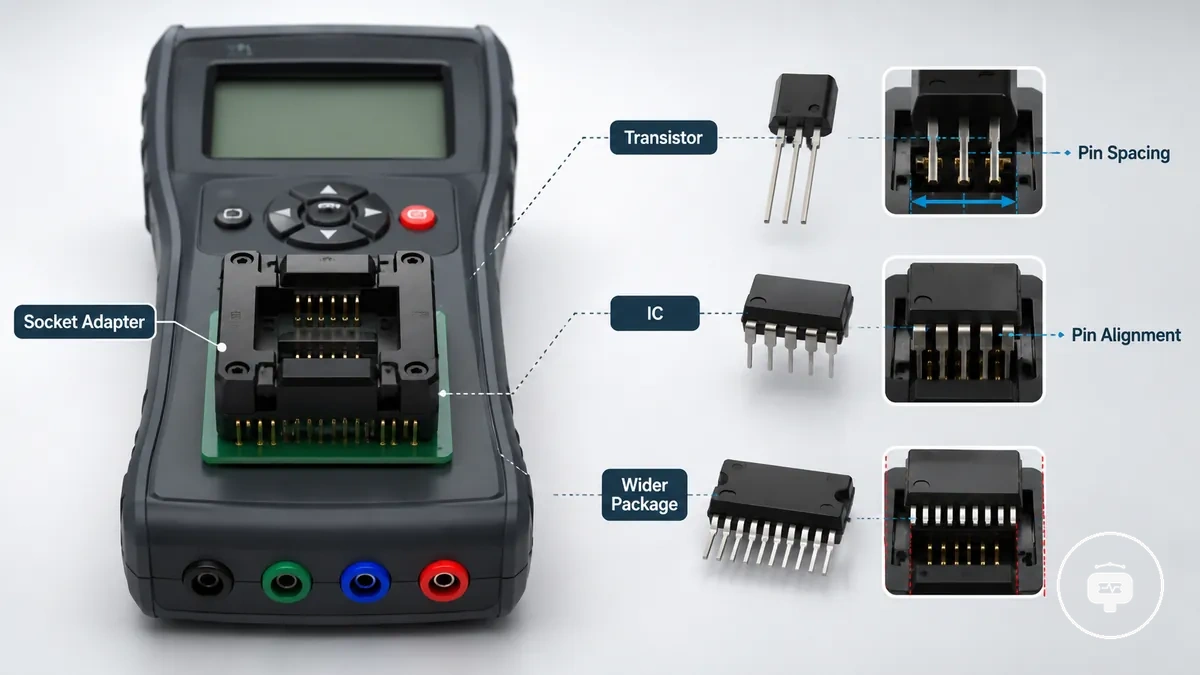

تعتمد فائدة المحول على المسافة بين الأرجل وعدد الأرجل وتخطيط أطراف جهاز الاختبار، لذلك يركز المقارن أدناه على الملاءمة المادية بدلاً من قدرة القياس.
| مثال العبوة | شرط المحول | خطر الملاءمة | حد الدعم |
|---|---|---|---|
| ترانزستور | المسافة بين الأرجل تتطابق مع مقبس المحول | ضعف محاذاة الأرجل | ملاءمة مادية فقط |
| دائرة متكاملة | عدد الأرجل يتطابق مع تخطيط الأطراف | أرجل غير محاذاة | ملاءمة مادية فقط |
| عبوة أوسع | المحول يدعم شكل العبوة | تلامس غير متساوٍ | ملاءمة مادية فقط |
عندما لا تتم محاذاة العبوة مع مقبس جهاز الاختبار، قد يحسن محول المقبس إمكانية الحصول على توصيل موثوق من خلال تحسين الملاءمة المادية ومحاذاة الأرجل. لا تزال المكونات المدعومة لجهاز الاختبار تحدد ما إذا كان يمكن تقييم المكون، لذلك لا يوسع المحول قدرة القياس. تظل الملاءمة المادية ودعم المكون الفعلي شرطين منفصلين.

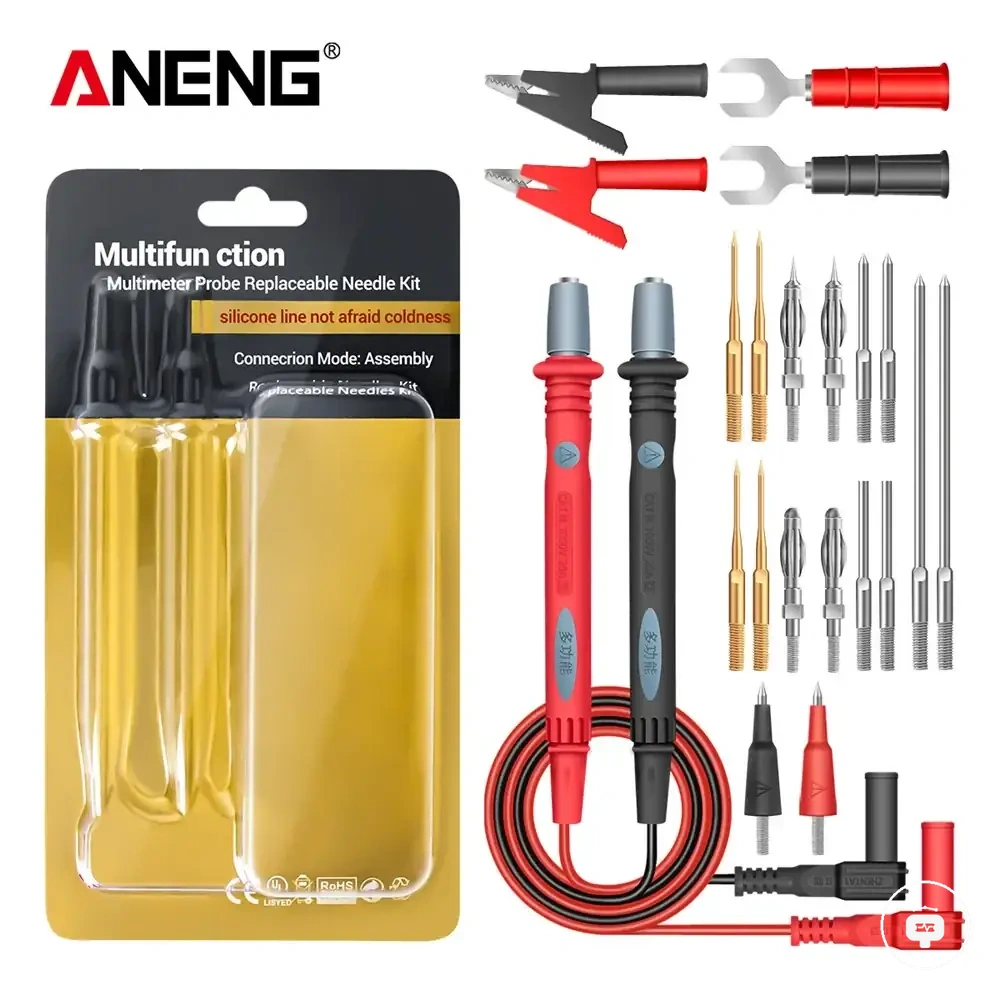

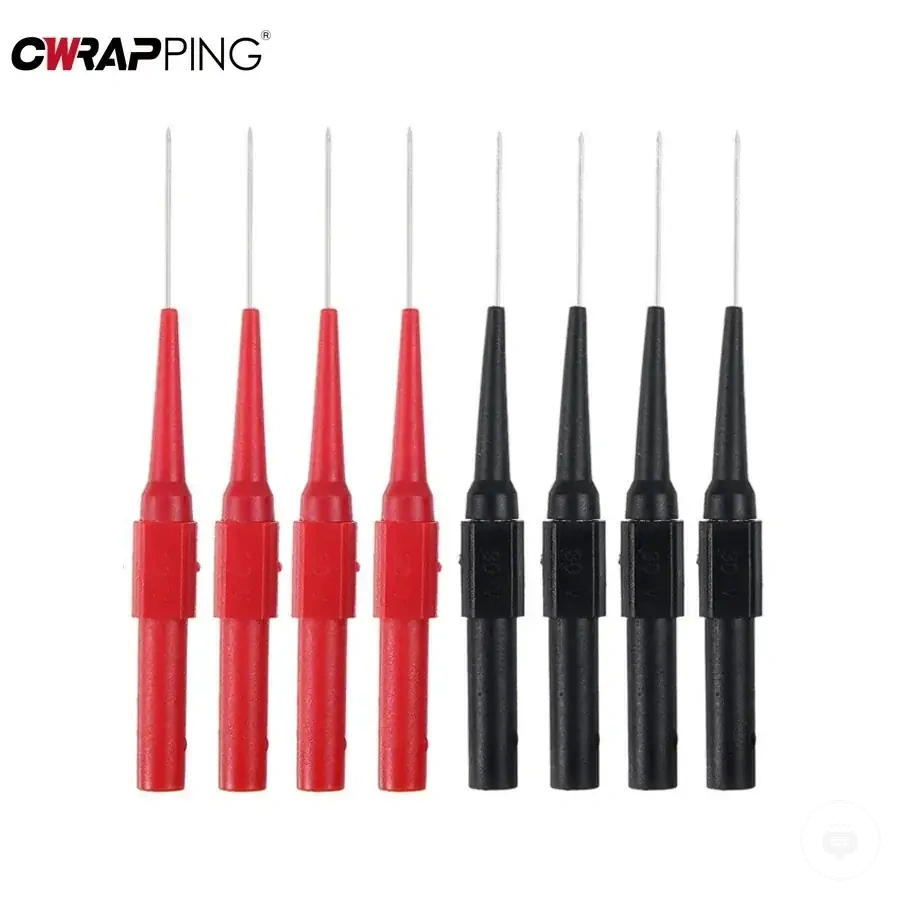

أسلاك المجس والخطاطيف ومشابك الاختبار للتوصيلات المرنة
أسلاك المجس والخطاطيف ومشابك الاختبار هي توصيلات مرنة تُستخدم عندما لا يمكن أو لا ينبغي وضع المكون مباشرة في مقبس جهاز الاختبار. يستخدم كل ملحق أسلوب تلامس مختلف للوصول إلى الأرجل أو الأطراف المكشوفة، بينما يعتمد ثبات الإمساك على مدى إحكام التوصيل. يكون التلامس المرن مفيدًا عندما يكون وضع المقبس المباشر غير عملي بسبب صعوبة الوصول أو موضع الأرجل.
عندما تكون مسافات الأرجل في المكونات السائبة غير ملائمة أو تتطلب تلامسًا مؤقتًا فقط، يمكن للتوصيلات المرنة أن تسهل الاختبار. توفر أسلاك المجس تلامسًا نقطيًا مباشرًا، بينما يمكن للخطاطيف ومشابك الاختبار الإمساك بالأرجل المكشوفة بضغط يد أقل. قد تؤثر الحركة والقبضة وسطح التلامس على موثوقية القراءة. غالبًا ما تكون راحة التوصيلات المرنة مقابل تباين تلامس أكبر مقارنة بتوصيل مقبس جيد الملاءمة.
يوضح المقارن أدناه كيف تختلف أسلاك المجس والخطاطيف ومشابك الاختبار حسب أسلوب التلامس وثبات الإمساك بدلاً من نوع المنتج.
| ملحق التوصيل | أسلوب التلامس | فائدة الثبات | التنبيه الرئيسي |
|---|---|---|---|
| أسلاك المجس | تلامس نقطي مباشر | تحديد مرن للموضع | قد تؤثر حركة اليد على التلامس |
| الخطاطيف | تثبيت الأرجل بالخطاف | إمساك بدون استخدام اليدين | تعتمد القبضة على شكل الأرجل |
| مشابك الاختبار | تلامس مشبك | ثبات إمساك محسّن | تعتمد جودة التلامس على القبضة وسطح التلامس |
تكون المشابك أو الخطاطيف مفيدة عندما يكون التلامس المؤقت مطلوبًا دون وضع المكون في مقبس جهاز الاختبار. للحصول على إرشادات عملية حول using probes and sockets، اختر طريقة التوصيل التي تتوافق مع المكون وظروف الوصول. قد تظل موثوقية القراءة تعتمد على جودة التلامس والقبضة والحركة وسطح التلامس.
طول سلك المجس، إنهاء الكابل، وملاءمة الموصل
عندما يكون طول سلك المجس أكبر من اللازم أو يكون إنهاء الكابل غير محكم، قد يصبح الوصول إلى نقاط التلامس الصعبة أسهل ولكن قد تصبح المناولة أقل استقرارًا. يؤثر طول سلك المجس على سهولة حركة السلك أثناء الاختبار، بينما تؤثر ملاءمة الموصل على مدى إحكام بقاء السلك متصلاً بجهاز الاختبار. تعتمد جودة التوصيل العملية على طول السلك المناسب، وملاءمة الموصل المحكمة، والمناولة المضبوطة.
افحص طول سلك المجس، وإنهاء الكابل، وملاءمة الموصل قبل الاختبار.
- تأكد من أن ملاءمة القابس محكمة.
- افحص العزل بحثًا عن تآكل أو تلف ظاهر.
- استخدم طول سلك مجس يناسب مساحة العمل المتاحة.
قد تزيد الأسلاك الطويلة أو السائبة من احتمالية القراءات غير المستقرة لأن الحركة يمكن أن تغير نقطة التلامس أثناء المناولة. يعتمد أي تأثير على القياس على طراز جهاز الاختبار، ونطاق المكونات، ومدى إحكام الحفاظ على التوصيل.

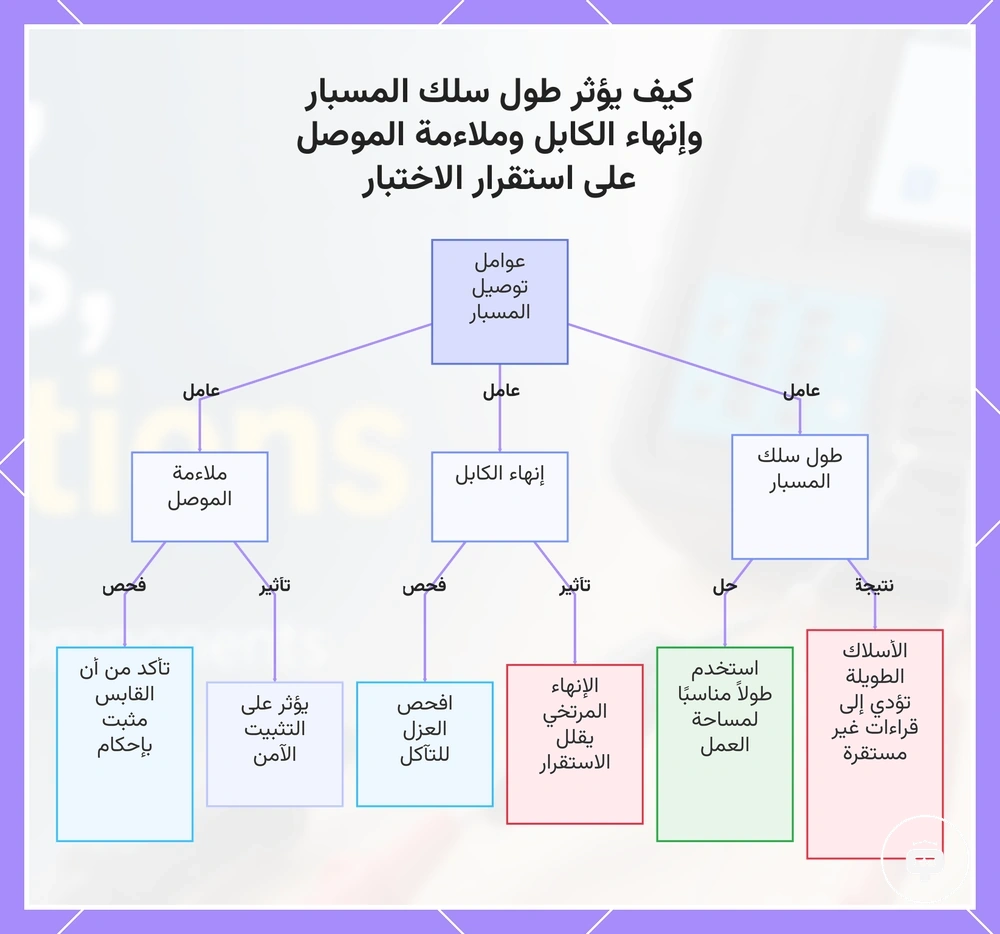

يوضح هذا المخطط العوامل الثلاثة الرئيسية—طول سلك المسبار وإنهاء الكابل وملاءمة الموصل—وتأثيراتها على استقرار الاختبار، إلى جانب الفحوصات والنتائج الموصى بها.
مشابك الخطاف ومشابك التمساح لتثبيت الأرجل بثبات
عندما يجعل ضغط اليد التلامس غير ثابت، يمكن لمشابك الخطاف ومشابك التمساح تثبيت أرجل المكون في مكانها لتوفير تلامس أكثر استقرارًا أثناء الاختبار. تتصل مشابك الخطاف بالأرجل الأصغر بقبضة مركزة، بينما تمسك مشابك التمساح بمساحة معدنية مكشوفة أوسع. يهم التلامس الثابت لأن الحركة عند نقطة التلامس يمكن أن تجعل التوصيلات المؤقتة أقل اتساقًا.
استخدم قبضة كافية فقط لتثبيت أرجل المكون بإحكام. قد تؤدي القوة المفرطة إلى ثني الأرجل الصغيرة أو إتلافها، بينما يمكن للمعدن المكشوف من المشبك أن يخلق خطر قصر إذا لامس موصلات غير مقصودة. لا تزال سلامة التوصيل تعتمد على حالة الدائرة، وكمية المعدن المكشوف، وموضع المشبك.

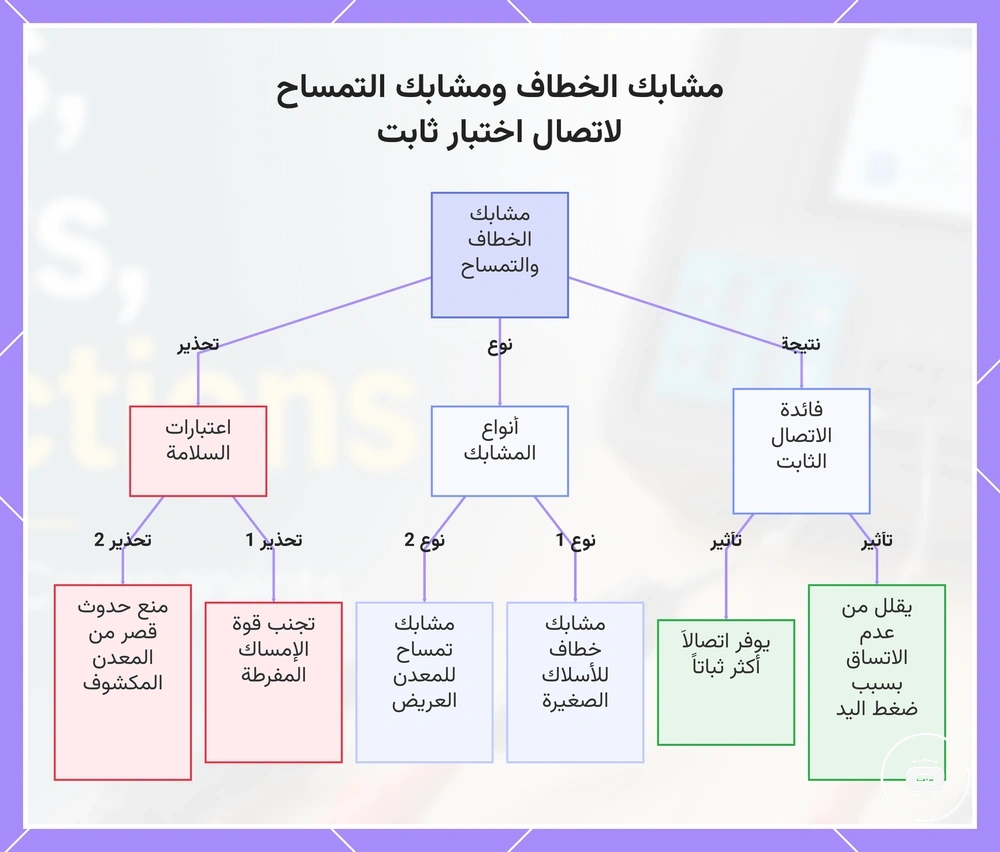

يوضح هذا المخطط كيف تساعد مشابك الخطاف ومشابك التمساح في تثبيت الأسلاك، واستخداماتها المختلفة، وتحذيرات السلامة الرئيسية.

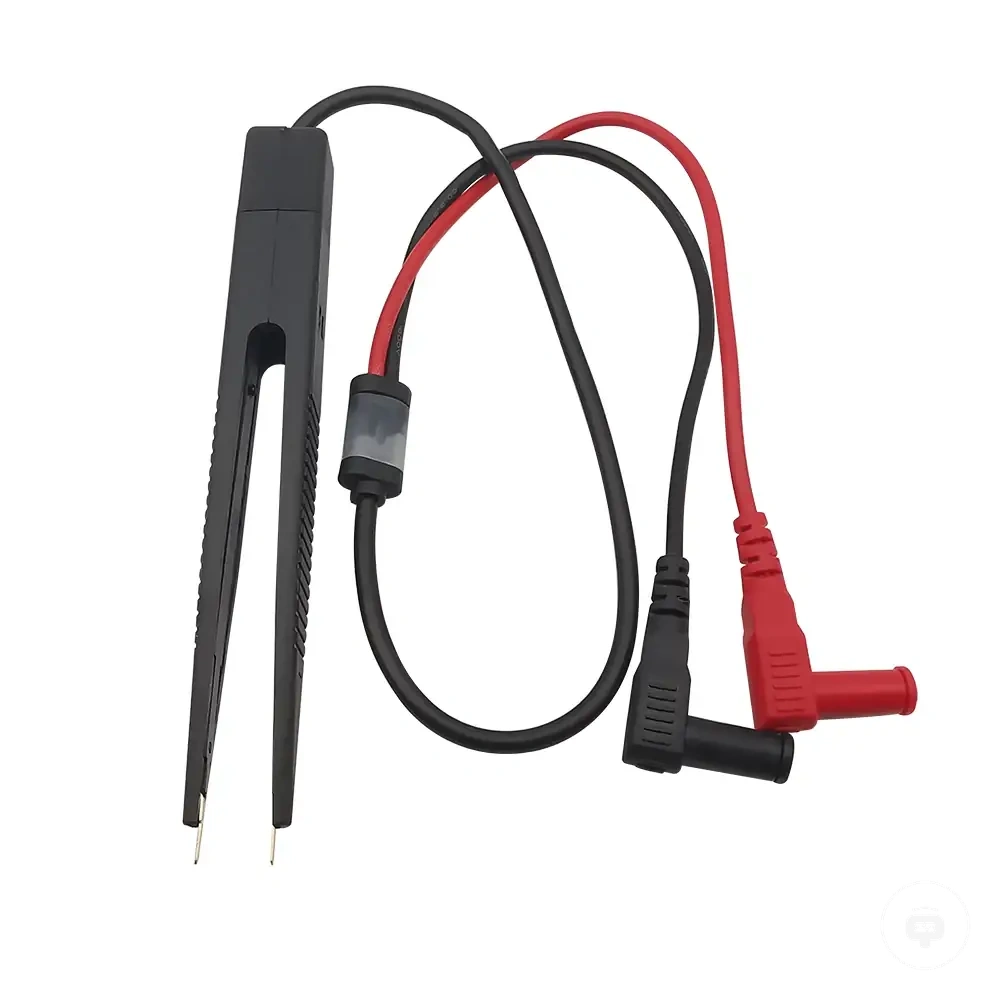

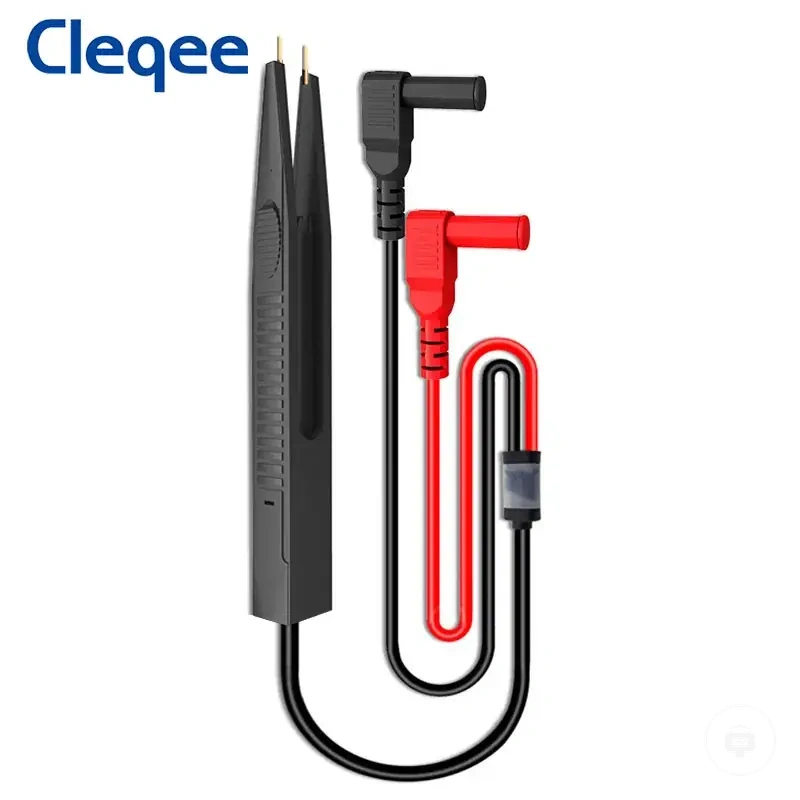

ملاقط مجس المكونات السطحية (SMD) للمكونات المثبتة على السطح
ملاقط مجس المكونات السطحية هي طريقة توصيل للمكونات السطحية الصغيرة عندما لا تستطيع المقابس أو المشابك القياسية الوصول إلى كلا الطرفين بشكل نظيف. يلامس طرف الملقط الأطراف المتقابلة في نفس الوقت، مما يجعل الوصول إلى الأطراف ممكنًا حيث تحد حجم الجزء وإمكانية الوصول إلى نقاط التلامس من طرق التوصيل الأخرى. ميزتها الرئيسية هي تحسين الوصول المادي إلى أجزاء التركيب السطحي الصغيرة.
عندما يكون للمكون المثبت على السطح إمكانية وصول محدودة إلى نقاط التلامس أو عبوة صغيرة، يمكن لملاقط مجس المكونات السطحية توفير تلامس طرفي مباشر بطرفين متوازيين. قد يتحسن اكتشاف المكون وموثوقية القراءة عندما يلمس طرف الملقط كلا الطرفين بإحكام، ولكن النتائج لا تزال تعتمد على إمكانية الوصول إلى نقاط التلامس وثبات اليد وثبات الوصول إلى الأطراف. يسلط المقارن أدناه الضوء على كيفية اختلاف الوصول المادي عن قدرة القياس.
| الطريقة | نقطة التلامس | القوة | الحد |
|---|---|---|---|
| ملاقط مجس المكونات السطحية | كلا طرفي المكون | وصول مباشر للمكونات السطحية الصغيرة | تعتمد موثوقية القراءة على إمكانية الوصول لنقاط التلامس وثبات اليد |
| المجسات القياسية | نقطة اختبار واحدة | مناسبة لنقاط التلامس الأكبر أو الأكثر قابلية للوصول | قد لا تصل إلى طرفي المكون السطحي في نفس الوقت |
الوصول إلى المكونات السطحية ليس هو نفسه الموثوقية داخل الدائرة لأن الدوائر المحيطة قد لا تزال تؤثر على القياس. لمزيد من التفاصيل حول in-circuit and out-of-circuit testing، تذكر أن اكتشاف المكون وموثوقية القراءة يظلان مشروطين حتى عند تحقيق الوصول إلى الأطراف.
اختيار طريقة التوصيل المناسبة حسب عبوة المكون وإمكانية الوصول
تعتمد طريقة التوصيل المناسبة على عبوة المكون، وإمكانية الوصول إلى الأرجل، ومستوى ثبات التلامس المطلوب. طابق هذه الشروط مع مقبس أو مجس أو مشبك أو ملقط بدلاً من الاختيار حسب نوع الملحق وحده. هذا يخلق إطار اختيار عملي يعتمد على شكل العبوة وظروف الوصول.
عندما يتناسب الجزء ذو الأرجل مع تخطيط جهاز الاختبار وتكون أرجله سهلة المحاذاة، قد يوفر المقبس تلامسًا ثابتًا. قد تتطلب الأجزاء السطحية ذات نقاط التلامس المكشوفة ملقطًا، بينما قد يكون الوصول إلى الأرجل غير الملائمة أو التي يمكن الوصول إليها جزئيًا أسهل باستخدام مجس أو مشبك. لا تزال المكونات المدعومة لجهاز الاختبار تحدد ما يمكن تقييمه، لذلك يجب أن تكون عبوة المكون هي معيار التوصيل الأول.
إذا لم تتمكن الطريقة المفضلة من الوصول إلى نقطة التلامس بشكل آمن، استخدم الخيار التالي الذي يحسن الوصول دون تقليل التحكم. يمكن للمجس أن يكون خيارًا احتياطيًا للأرجل التي يصعب الوصول إليها، بينما قد يساعد المشبك عندما يكون التثبيت المؤقت أكثر أهمية من التلامس النقطي الدقيق. ينظم الجدول أدناه حالات الوصول الشائعة حسب الطريقة المفضلة والتنبيه ومنطق الخيار الاحتياطي.
| حالة الوصول للمكون | طريقة التوصيل المفضلة | سبب الملاءمة | التنبيه الرئيسي |
|---|---|---|---|
| جزء ذو أرجل مع أرجل محاذاة ويمكن الوصول إليها | مقبس | يوفر وضع أرجل ثابت وتلامس مستقر | تعتمد الملاءمة على مسافات الأرجل وتخطيط جهاز الاختبار |
| جزء SMD صغير مع نقاط تلامس يمكن الوصول إليها | ملقط | يصل إلى طرفين صغيرين في نفس الوقت | يعتمد التلامس على إمكانية الوصول لنقاط التلامس وثبات اليد |
| طرف يصعب الوصول إليه أو مكشوف جزئيًا | مجس | يوفر وصول نقطي مباشر | قد تقلل الحركة من ثبات التلامس |
| أرجل سائبة تحتاج إلى تثبيت مؤقت | مشبك | يحافظ على التلامس دون ضغط يد مستمر | قد تؤثر القبضة والمعدن المكشوف على جودة التلامس |
للحصول على إرشادات عملية حول using probes and sockets، اختر الطريقة التي تتوافق مع العبوة وظروف الوصول والثبات المطلوب. إذا لم يتمكن الخيار الأول من الحفاظ على تلامس مناسب، انتقل إلى الخيار الاحتياطي الأكثر تحكمًا.
الأجزاء ذات الأرجل، والأجزاء السطحية (SMD)، والأرجل التي يصعب الوصول إليها
عندما تخلق الأجزاء ذات الأرجل، أو الأجزاء السطحية، أو الأرجل التي يصعب الوصول إليها ظروف وصول مختلفة، يعتمد خيار التوصيل المناسب على نقطة التلامس التي يمكن الوصول إليها. قد تناسب الأجزاء ذات الأرجل مقبسًا أو مجسًا، وقد تتطلب الأجزاء السطحية ملاقط مجس للوصول إلى نقاط التلامس، بينما قد يكون الوصول إلى الأرجل محدودة الوصول أسهل باستخدام مجس أو مشبك قابض. يقارن الجدول أدناه حالات الوصول حسب نمط العبوة هذه.
| حالة العبوة/الوصول | نقطة التلامس | الطريقة المناسبة | الحد الرئيسي |
|---|---|---|---|
| الأجزاء ذات الأرجل | أرجل المكون المكشوفة | مقبس أو مجس | تعتمد الملاءمة على مسافات الأرجل والمحاذاة |
| الأجزاء السطحية (SMD) | نقاط تلامس أو أطراف صغيرة | ملاقط مجس | يعتمد التلامس على إمكانية الوصول لنقاط التلامس وثبات اليد |
| الأرجل التي يصعب الوصول إليها | نقطة تلامس مكشوفة جزئيًا | مجس أو مشبك قابض | قد يقلل محدودية الوصول من ثبات التلامس |
الوصول المادي لا يوفر تلقائيًا ظروف قياس موثوقة. لمزيد من السياق حول in-circuit and out-of-circuit testing، تذكر أن التوصيلات المحيطة وثبات التلامس قد لا تزال تؤثر على النتيجة. الحد الرئيسي هو أن نقطة التلامس التي يمكن الوصول إليها قد لا تنتج دائمًا قياسًا موثوقًا.
التوصيلات خارج الدائرة والوصول المحدود داخل الدائرة
يوفر التوصيل خارج الدائرة عادةً تلامسًا أنظف لجهاز الاختبار لأن المكون السائب يسهل الوصول إليه دون تأثير الدائرة المحيطة على التلامس المادي. يمكن لطريقة التوصيل التركيز على الوصول المباشر إلى أرجل المكون أو أطرافه، على الرغم من أن موثوقية القياس قد تظل تعتمد على جهاز الاختبار وحالة المكون. يوفر اختبار المكونات السائبة غالبًا بيئة تلامس أبسط.
عندما يظل المكون مثبتًا على لوحة الدائرة، قد يكون الوصول داخل الدائرة محدودًا بالأجزاء المجاورة أو ضيق الوصول إلى اللوحة أو الدائرة المحيطة. كما هو موضح في in-circuit and out-of-circuit testing، فإن الوصول المادي وموثوقية القياس مرتبطان ولكنهما غير متطابقين. يركز هذا القسم الفرعي على ظروف الوصول للتوصيل بدلاً من الحدود التشخيصية الكاملة للاختبار داخل الدائرة.
| التوصيل خارج الدائرة | الوصول المحدود داخل الدائرة |
|---|---|
| يسمح عادةً بتلامس أنظف باستخدام المجسات أو المقابس أو المشابك على المكون السائب | قد يتطلب تلامسًا في مكانه حيث يمكن للدوائر المحيطة والوصول المحدود أن يحدا من موثوقية القياس |
عوامل جودة التوصيل التي تؤثر على قراءات جهاز الاختبار
يمكن أن تؤثر جودة التوصيل على قراءات جهاز الاختبار حتى عندما يكون كل من جهاز الاختبار والمكون مناسبين. قد يساهم ضعف التلامس أو زيادة مقاومة التلامس أو هندسة التوصيل غير المستقرة في قراءة غير مستقرة أو عدم اكتشاف المكون. تعتمد موثوقية القراءة غالبًا على جودة تلامس ثابتة.
عوامل جودة التوصيل التي تؤثر على قراءات جهاز الاختبار غالبًا ما تكون مرئية عند نقطة التلامس. تركز قائمة التشخيص أدناه على الأسباب المتعلقة بالتلامس قبل افتراض وجود خلل في جهاز الاختبار أو المكون. افحص حالة السطح، وقبضة الأرجل، وطول الأرجل، والحركة، وسياق الاختبار.
- حالة السطح: افحص بحثًا عن معدن متسخ أو أكسدة أو تلوث قد يزيد من مقاومة التلامس ويساهم في قراءات غير موثوقة.
- قبضة الأرجل: ابحث عن قبضة فضفاضة أو تلامس ضعيف أو أرجل منحنية قد تقطع التلامس الكهربائي أثناء الاختبار.
- طول الأرجل: قد تزيد أسلاك المجس الطويلة من الحركة ويمكن أن تؤثر على القراءات الحساسة في بعض الظروف.
- الحركة: تأكد من بقاء المجسات أو المشابك أو المقابس ثابتة طوال القياس لتقليل التلامس المتقطع.
- حدود السياق: إذا بدت جودة التوصيل مرضية ولكن قراءات جهاز الاختبار تظل غير مستقرة أو كان الكشف مفقودًا، فقد يكون السبب متعلقًا بحدود جهاز الاختبار أو حالة المكون.
عند وجود قبضة فضفاضة أو معدن متسخ أو أرجل منحنية أو أسلاك مجس طويلة، قد يؤدي تحسين التوصيل إلى تقليل الأعراض المتعلقة بالتلامس. ومع ذلك، فإن القراءة غير المستقرة أو عدم اكتشاف المكون لا يعني بالضرورة أن التلامس هو السبب الوحيد. قد تتعلق المشكلة بدلاً من ذلك بحدود جهاز الاختبار أو حالة المكون.
افحص جودة التوصيل قبل استخلاص النتائج من قراءات جهاز الاختبار غير المتوقعة لأن أعطال التلامس المرئية غالبًا ما يكون تحديدها أسهل من الأسباب الأقل وضوحًا. تفحص الأقسام الفرعية التالية كل عامل من عوامل التوصيل بمزيد من التفصيل.
المنتجات أدناه هي أمثلة مفيدة لمقارنة الخيارات المتاحة. قبل أي عملية شراء، تحقق من أن معايير التوافق، والخصائص، وتفاصيل المنتج تناسب احتياجك.

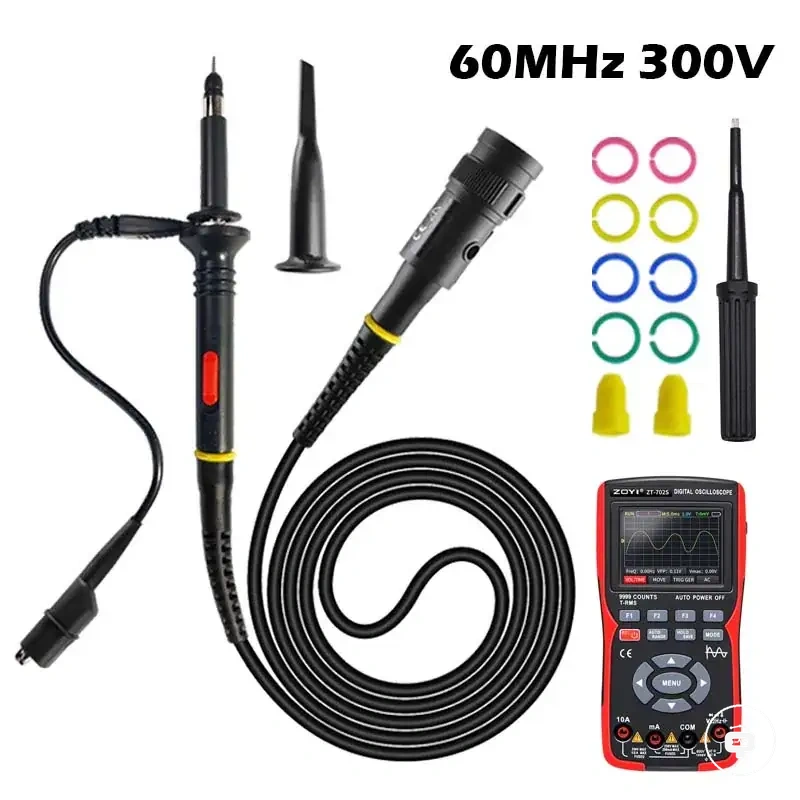

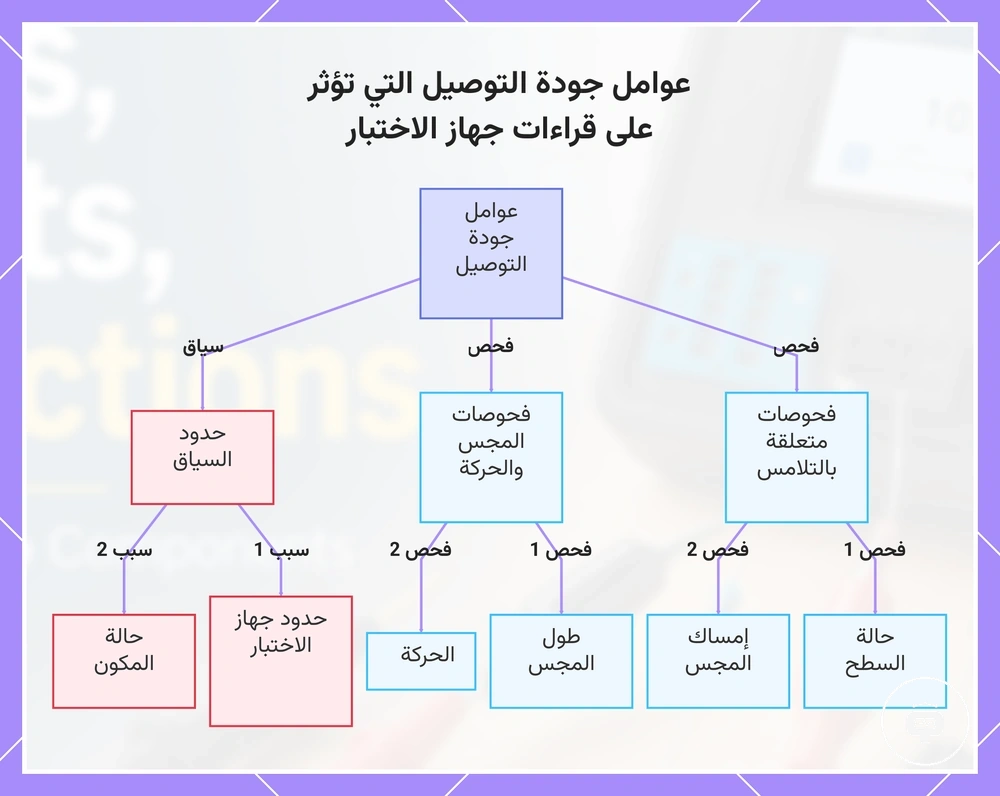

يوضح هذا المخطط عوامل جودة التوصيل الرئيسية التي يجب فحصها عندما تكون قراءات جهاز الاختبار غير مستقرة، وحدود السياق التي يجب مراعاتها إذا كانت فحوصات التلامس مرضية.
مقاومة التلامس، والأكسدة، والقبضة الفضفاضة
عندما تزداد مقاومة التلامس بسبب الأكسدة أو القبضة الفضفاضة، قد يصبح اكتشاف المكون والقيم المقاسة غير مستقرة أو غير متسقة. يمكن أن يساعد تنظيف سطح التلامس، أو إعادة التموضع بعناية، أو إعادة القبضة بلطف عندما يكون ضعف التلامس هو السبب المحلي، على الرغم من أن النتيجة تعتمد على حالة التوصيل. غالبًا ما تظهر أعطال التلامس على شكل تلامس متقطع، أو اكتشاف غير موثوق، أو تغير في القيم المقاسة.
ابدأ بالفحوصات البصرية واللمسية قبل افتراض وجود عطل أكبر.
- افحص سطح التلامس بحثًا عن الأكسدة أو تلامس متسخ أو تلوث، ونظفه بعناية عندما يكون ذلك مناسبًا للمكون والتوصيل.
- افحص بحثًا عن قبضة فضفاضة أو تلامس ضعيف، ثم حاول إعادة التموضع أو إعادة القبضة بلطف إذا بدا التوصيل غير مستقر.
- تجنب القبضة المفرطة أو الكشط لأن أرجل المكونات الصغيرة يمكن أن تنثني أو تتلف، مما يخلق مشاكل توصيل إضافية.

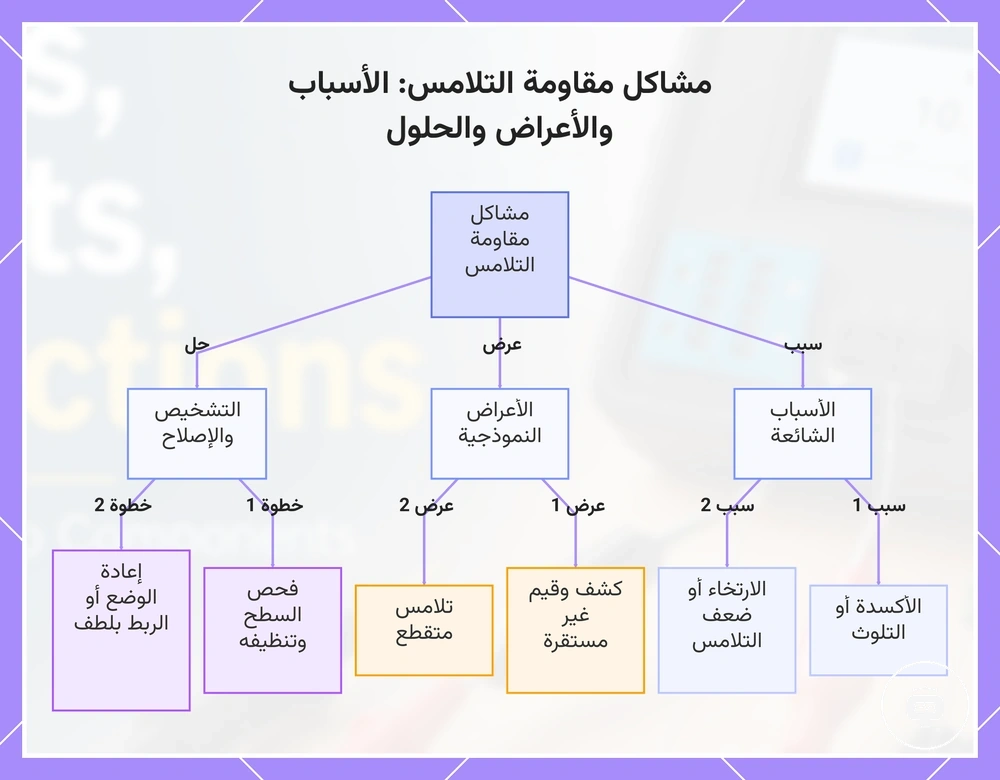

يوضح هذا المخطط الأسباب الشائعة لمشاكل مقاومة التلامس، وأعراضها النموذجية، وخطوات التشخيص والإصلاح الموصى بها.
السعة الشاردة من أسلاك المجس الطويلة
السعة الشاردة من أسلاك المجس الطويلة هي تأثير متعلق بالتوصيل قد يؤثر على القراءات الحساسة في ظل بعض ظروف جهاز الاختبار والمكون. يمكن أن يؤدي طول سلك المجس الأكبر أو تقارب المسافة بين الأسلاك إلى إدخال سعة إضافية للسلك تؤثر على قياسات القيم الصغيرة، على الرغم من أن التأثير يختلف حسب طراز جهاز الاختبار ونطاق المكونات. يكون التأثير أكثر صلة عندما تكون القياسات حساسة للتغيرات الصغيرة في التوصيل.
عندما تتصرف قياسات القيم الصغيرة بشكل غير متسق، قد تكون أسلاك المجس الطويلة أحد العوامل المساهمة المحتملة. على سبيل المثال، قد تختلف القراءة المأخوذة بأسلاك مجس طويلة أكثر من تلك المأخوذة بأسلاك أقصر وثابتة ومتباعدة تحت نفس ظروف الاختبار. الأسلاك الأقصر والثابتة والمتباعدة هي الأفضل عمومًا عندما تظل القراءات الحساسة غير متسقة، لكن التأثير المحتمل لا يزال يعتمد على طراز جهاز الاختبار ونطاق المكونات.
فحوصات التوصيل الآمنة قبل اختبار المكون
تساعد فحوصات التوصيل الآمنة في تأكيد الظروف المناسبة قبل اختبار المكون ويمكن أن تقلل من مخاطر التوصيل التي يمكن تجنبها. تحقق من حالة الطاقة وحالة التفريغ والقطبية وخطر القصر قبل إجراء التلامس. تساعد هذه الفحوصات في حماية جهاز الاختبار والمكون والدائرة المحيطة دون ضمان السلامة الكاملة.
قبل إجراء التلامس، تأكد من شروط السلامة المطلوبة.
- تأكد من إيقاف تشغيل الدائرة المزودة بالطاقة قبل توصيل جهاز الاختبار.
- تأكد من تفريغ أي مكثف مشحون قبل إجراء التلامس.
- تحقق من القطبية، واعزل الأرجل المكشوفة حيثما كان ذلك عمليًا، وحدد موضع المجسات لتقليل خطر القصر.
- توقف إذا تعذر تأكيد حالة الطاقة أو حالة التفريغ أو حالة التوصيل.
عندما تتطلب الأجزاء السطحية (SMD) الهشة تلامسًا مباشرًا، تعامل مع المجس أو المشبك أو الملقط بحرص لتقليل مخاطر التوصيل. اتبع الإرشادات الخاصة using probes and sockets دون استخدام قوة غير ضرورية. قد تقلل المناولة المضبوطة من فرصة إزعاج نقاط التلامس الصغيرة.
بالنسبة للظروف غير المؤكدة داخل الدائرة، أرجئ الاختبار حتى يتم فهم حالة التوصيل. يمكن للإرشادات حول in-circuit and out-of-circuit testing أن تساعد في تحديد ما إذا كان يجب المتابعة أو التوقف.

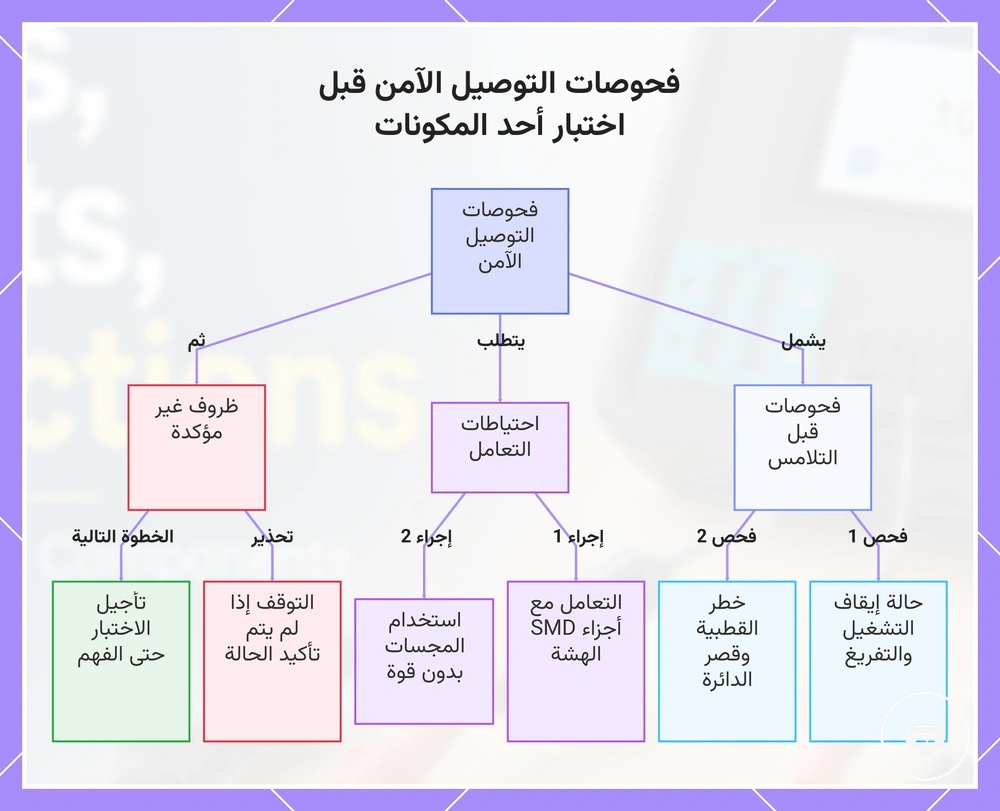

يوضح هذا المخطط فحوصات السلامة الأساسية والاحتياطات الواجب اتخاذها قبل اختبار أحد المكونات، بما في ذلك الفحوصات قبل التلامس، واحتياطات التعامل، والإجراءات في الظروف غير المؤكدة.
