كيفية استخدام أجهزة اختبار المكونات الإلكترونية بأمان

يبدأ الاستخدام الآمن لجهاز اختبار المكونات الإلكترونية بتجهيز الجهاز والمكون قبل إجراء القياس. جهاز اختبار المكونات الإلكترونية هو أداة قياس تُستخدم لاختبار المكونات من خلال التعرف على الخصائص المتاحة وعرض نتائج قياس المكونات عبر مجسات الاختبار، أو مقابس الاختبار، أو طرق الاتصال الأخرى المدعومة. يمكن أن يساعد ناتج الجهاز في تقييم مكون فردي، لكن لا ينبغي التعامل معه كتشخيص كامل للدائرة.

يتبع اختبار المكونات الآمن سير عمل عملي يبدأ بالإعداد السليم، ويمر عبر التوصيل والقياس الصحيحين، وينتهي بمراجعة النتيجة المعروضة. يجب استخدام مجسات الاختبار ومقابس الاختبار وفقًا لتصميم الجهاز، بينما قد تختلف نتائج القياس باختلاف طراز الجهاز، ونوع المكون، وجودة التوصيل، وظروف الاختبار. تشرح الأقسام التالية أساسيات الجهاز، والإعداد، وطرق التوصيل، وسير عمل القياس، والتشغيل المسؤول في نطاق اختبار المكونات الفردية.

أساسيات جهاز اختبار المكونات الإلكترونية ونطاق الاختبار

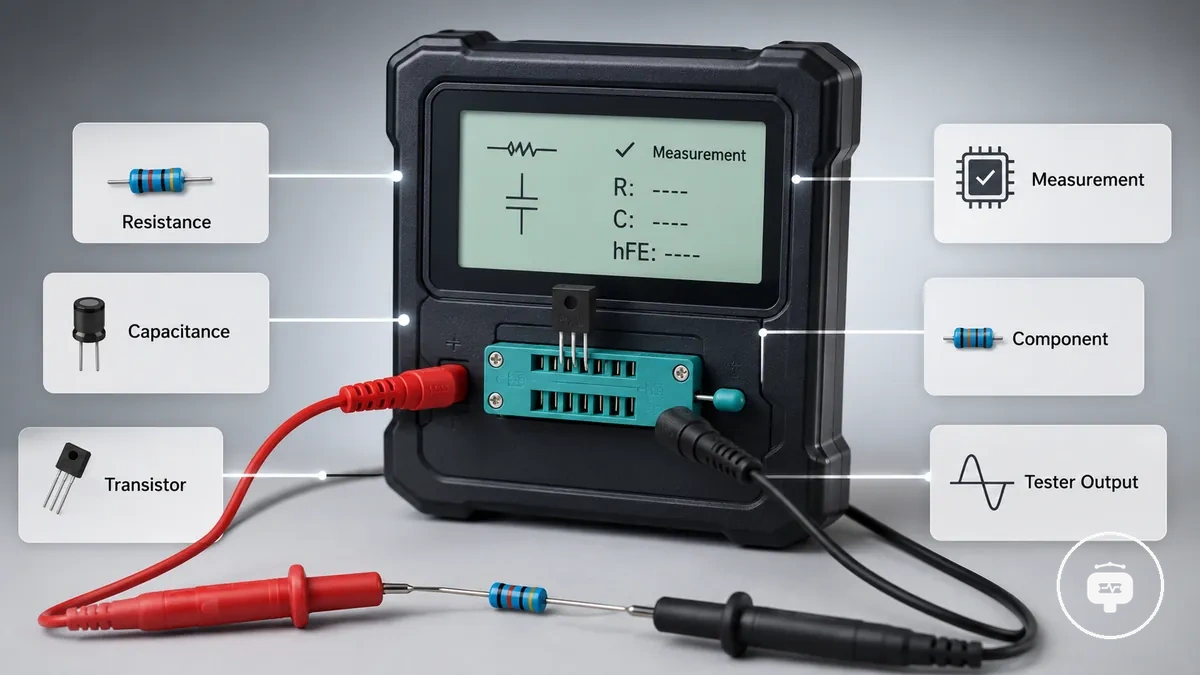

جهاز اختبار المكونات الإلكترونية هو أداة قياس تحدد أو تقيس مكونًا إلكترونيًا مدعومًا وتعرض ناتج الجهاز على شاشة عرض. ضمن electronic component testers hub الأوسع، الغرض الأساسي منه هو قياس المكونات وليس تشخيص الدائرة بالكامل. اعتمادًا على طراز الجهاز وحالة المكون، قد يقيس المقاومة، أو السعة، أو يحدد ترانزستورًا، أو يوفر معلومات قياس مدعومة أخرى.

يقيس جهاز اختبار المكونات الإلكترونية ويحدد المكونات المدعومة بعد توصيلها عبر توصيلات اختبار مناسبة. قد تختلف وظائف القياس المتاحة وناتج الجهاز باختلاف طراز الجهاز وحالة المكون الذي يتم اختباره. يمكن للشاشة عرض القيم المقاسة، أو معلومات المكون المكتشف، أو نتائج مدعومة أخرى تساعد في تقييم المكون. بينما يساعد الجهاز في تقييم المكونات الفردية، قد يتطلب تشخيص الدائرة الأوسع طرق اختبار إضافية. يوفر الجهاز معلومات قياس عملية للمكونات المدعومة في ظروف اختبار مناسبة.

إعداد جهاز اختبار المكونات قبل الاختبار

يساعد الإعداد السليم لجهاز اختبار المكونات في تحسين موثوقية القياس من خلال تجهيز كل من الجهاز والمكون قبل بدء الاختبار. قد يختلف الإعداد بين طرازات الأجهزة، لذا يجب أن يتوافق الإعداد الأولي مع عناصر التحكم وطريقة التوصيل المتاحة. يساعد إتمام هذه الفحوصات قبل القياس في تقليل مشكلات الإعداد التي يمكن تجنبها ويُهيئ الجهاز للتوصيل الفعلي.

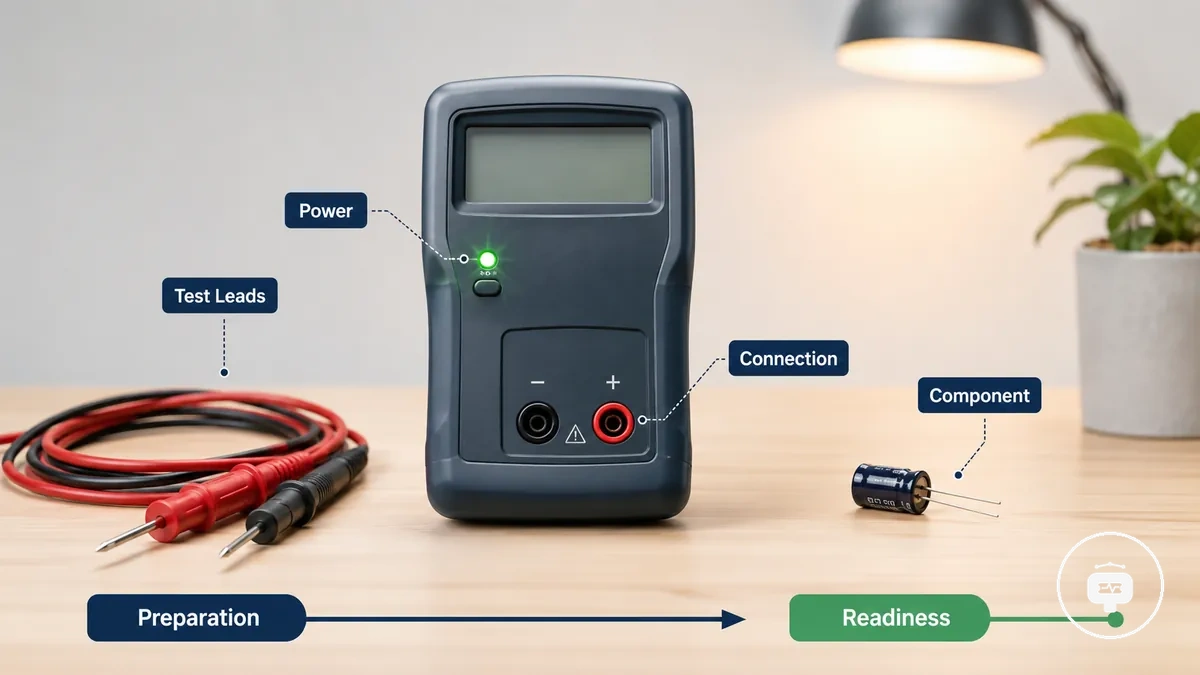

1. تجهيز جهاز اختبار المكونات. تحقق من أن جهاز اختبار المكونات جاهز للاستخدام وأن مصدر الطاقة المطلوب متاح للطراز المستخدم. إذا كان الجهاز يتضمن مؤشر طاقة أو فحص بدء تشغيل، فتأكد منه قبل الاختبار لأن الجاهزية قد تؤثر على موثوقية القياس.

2. فحص أسلاك الاختبار ومنطقة التوصيل. افحص أسلاك الاختبار، ومقابس الاختبار، أو نقاط التوصيل للتأكد من أنها جاهزة للقياس المقصود. قد تختلف طرق التوصيل بين طرازات الأجهزة، لذا فإن تجهيز التوصيل الصحيح يساعد في دعم نتائج متسقة.

3. تقييم حالة المكون. افحص المكون بحثًا عن تلف ظاهر، أو تلوث، أو حالات أخرى قد تؤثر على الاختبار. قد يختلف ناتج الجهاز باختلاف حالة المكون، لذا فإن خطوة الإعداد هذه تساعد في وضع نتائج القياس في السياق المناسب.

4. التحقق من الإعداد قبل التوصيل. تأكد من أن حالة الطاقة، وإعداد جهاز اختبار المكونات، وأسلاك الاختبار، وحالة المكون مناسبة للقياس المخطط له. بعد اكتمال فحوصات الإعداد هذه، يصبح الجهاز جاهزًا لمرحلة التوصيل الفعلي.

توصيل المكونات باستخدام المجسات والأسلاك والمقابس

يساعد التوصيل الصحيح للمكونات في تحسين موثوقية القياس من خلال إنشاء اتصال كهربائي مستقر بين الجهاز والمكون. قد تؤثر جودة توصيل الاختبار على نتيجة القياس، لذا يجب أن تناسب المجسات والأسلاك والمقابس كلًا من واجهة المكون وتصميم الجهاز. يمكن أن يختلف أداء التوصيل باختلاف جودة التلامس، ونوع المكون، وطريقة القياس المستخدمة.

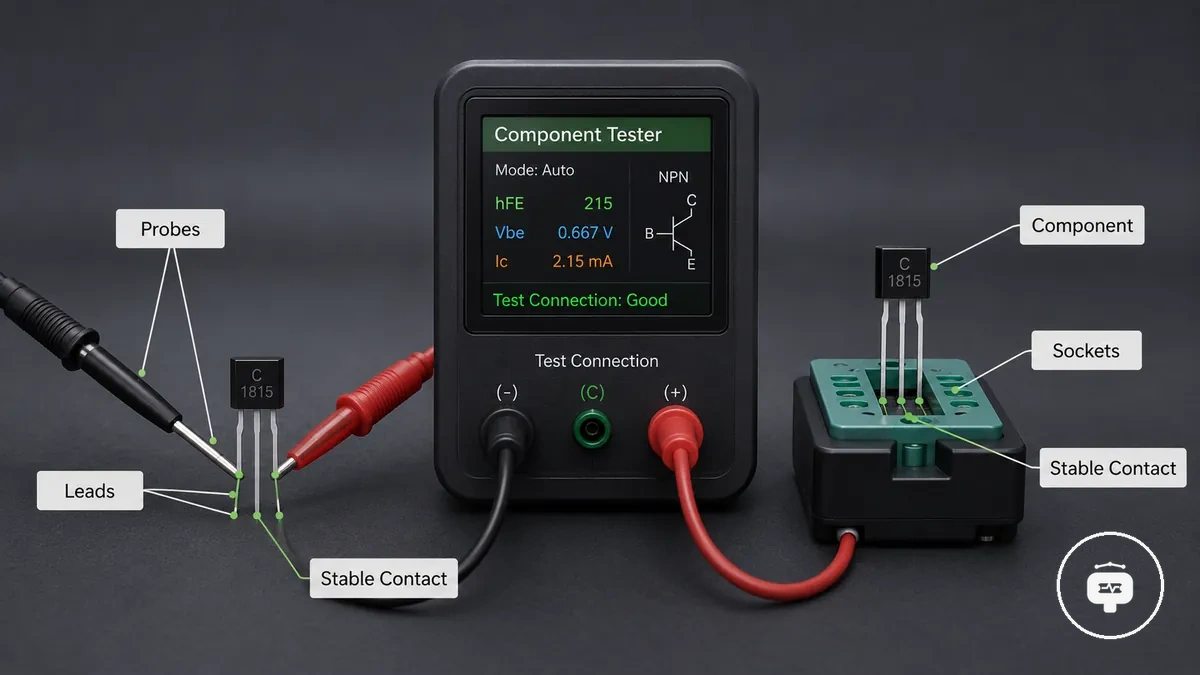

تختلف طرق التوصيل وفقًا للمكون وواجهة الجهاز. تُستخدم المجسات والأسلاك بشكل شائع عند ملامسة الأطراف المكشوفة، بينما قد تكون المقابس مناسبة للمكونات المصممة ليتم إدخالها قبل القياس. يجب أن يوفر توصيل المكون المختار اتصالًا مستقرًا دون وضع ضغط غير ضروري على المكون أو واجهة الجهاز. على سبيل المثال، توفر صفحة probe and socket setup إرشادات إضافية عندما تتطلب طرق التوصيل المختلفة مزيدًا من الدراسة.

تساعد قائمة التحقق التالية في تنظيم حالات التوصيل الشائعة قبل إجراء القياس:

• تأكد من أن المجسات أو الأسلاك أو المقابس مناسبة لتوصيل الاختبار المقصود.
• تحقق من أن المكون موضوع بشكل آمن مع تلامس ثابت.
• تأكد من بقاء التوصيل مستقرًا قبل قراءة نتيجة القياس.

قد تؤثر جودة التوصيل على اتساق القياس لأن ضعف التلامس يمكن أن يؤثر على ناتج الجهاز. يعتمد تأثير طريقة التوصيل على نوع المكون، وحالة التلامس، وتصميم الجهاز، لذا لا توجد طريقة واحدة مناسبة لكل حالة. يساعد التلامس المستقر والوضع المناسب للمكون في دعم نتائج قياس أكثر اتساقًا.

اختبار المكونات الإلكترونية باستخدام سير عمل أساسي

يتبع سير عمل الاختبار تسلسل توصيل وقياس يبدأ بوضع المكون وينتهي بمراجعة نتيجة الجهاز. قد يختلف تسلسل القياس الدقيق باختلاف قدرات الجهاز، وخصائص المكون، وسياق الاختبار. يساعد اتباع سير عمل ثابت في تنظيم كل مرحلة قبل تفسير قيمة المكون المعروضة.

1. وضع المكون. ضع المكون وفقًا لتصميم الجهاز بحيث يدعم وضع المكون اتصالًا مستقرًا. قد تختلف طريقة الوضع اعتمادًا على ما إذا كان الجهاز يستخدم مقابس أو مجسات أو أسلاكًا.

2. إتمام توصيل المكون. قم بتوصيل المكون باستخدام توصيل الاختبار المناسب لواجهة الجهاز. يمكن أن يساعد التلامس الكهربائي الجيد في استمرار دورة القياس بشكل ثابت، على الرغم من أن نتيجة الجهاز قد تظل تعتمد على حالة المكون وقدرات الجهاز.

3. بدء دورة القياس. قم بتشغيل الجهاز لبدء سير عمل الاختبار. قد تختلف عملية الاختبار بين طرازات الأجهزة، لكن تسلسل القياس العام يتبع عادةً نفس التقدم من التوصيل إلى النتيجة المعروضة.

4. مراجعة نتيجة الجهاز. انتظر حتى يكمل الجهاز دورة القياس ويعرض قيمة المكون المتاحة أو معلومات مدعومة أخرى. بعد اكتمال القياس، الخطوة التالية هي قراءة نتائج جهاز الاختبار قبل استخلاص النتائج.

5. الاستعداد للتفسير. تعامل مع القيمة المعروضة كجزء من سياق الاختبار العام لأن النتائج قد تعتمد على قدرات الجهاز، وخصائص المكون، وجودة التوصيل. إذا تغير سياق الاختبار، مثل عند تحديد ما إذا كان سيتم الاختبار داخل الدائرة أو خارجها، فقد يختلف سير العمل أيضًا. دورة القياس الآن مكتملة وجاهزة لتفسير النتائج.

توضيح: يمكن أن يتبع اختبار المكونات السائبة والاختبار داخل الدائرة ظروف قياس مختلفة، لذا قد يختلف سير عمل الاختبار باختلاف سياق الاختبار.

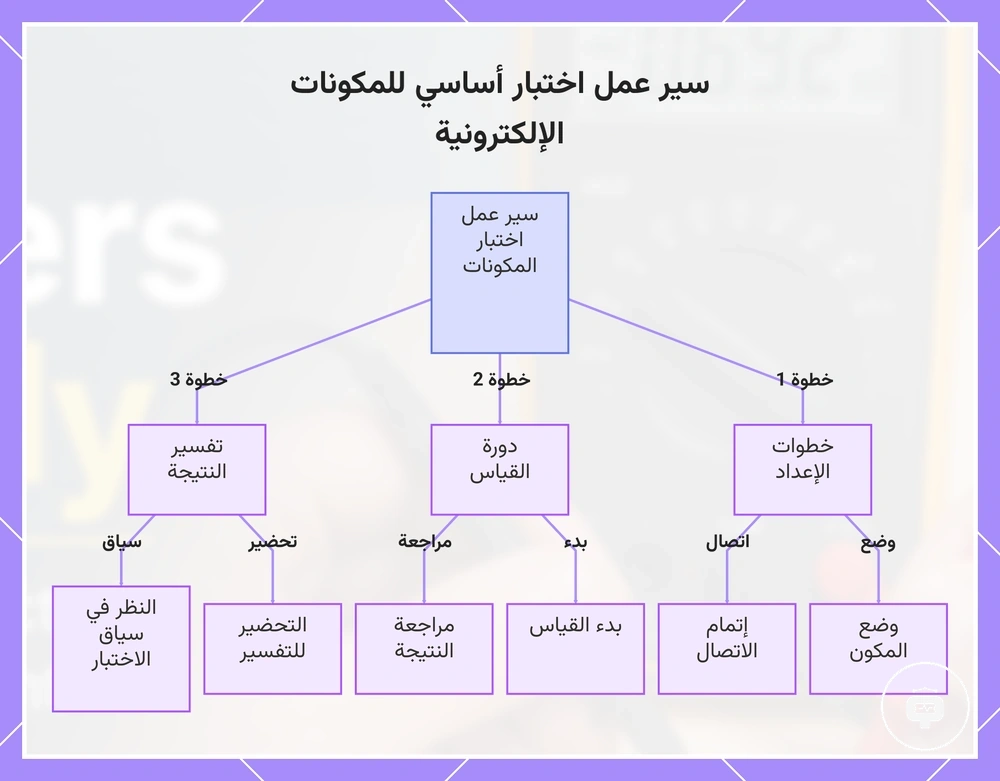

يوضح هذا المخطط الخطوات المتتالية لسير عمل اختبار أساسي للمكونات الإلكترونية، من وضع المكون إلى تفسير النتيجة.

اختبار المكونات السائبة والأجزاء غير المعروفة

عندما لا يحمل مكون سائب علامة واضحة أو وظيفة معروفة، قد يساعد جهاز اختبار المكونات الإلكترونية في تضييق نطاق الاحتمالات حول ماهية المكون غير المعروف. يعتمد اكتشاف الجهاز على قدرات الجهاز، وحالة المكون، وجودة التوصيل. يجب أن تدعم النتيجة الواحدة تحديد المكون بدلاً من التعامل معها كدليل كامل. عندما تحتاج العديد من الأجزاء غير المعروفة إلى التنظيم، توفر خطوات فرز المكونات عملية أكثر اكتمالاً.

اختر طريقة توصيل تناسب المكون غير المعروف وتوفر تلامسًا مستقرًا مع أطرافه. قم بتشغيل الاختبار وراجع معلومات اكتشاف الجهاز المتاحة، والتي قد تتضمن نوع المكون المحتمل، أو ترتيب الأطراف، أو القيمة المقاسة عند دعمها. قارن النتيجة مع الشكل المرئي وحالة المكون السائب قبل تسجيل تحديد هويته. إذا لم يتمكن الجهاز من اكتشاف الجزء بشكل ثابت، تعامل مع تحديد المكون على أنه غير مؤكد وتحقق منه عبر فحص مناسب آخر.

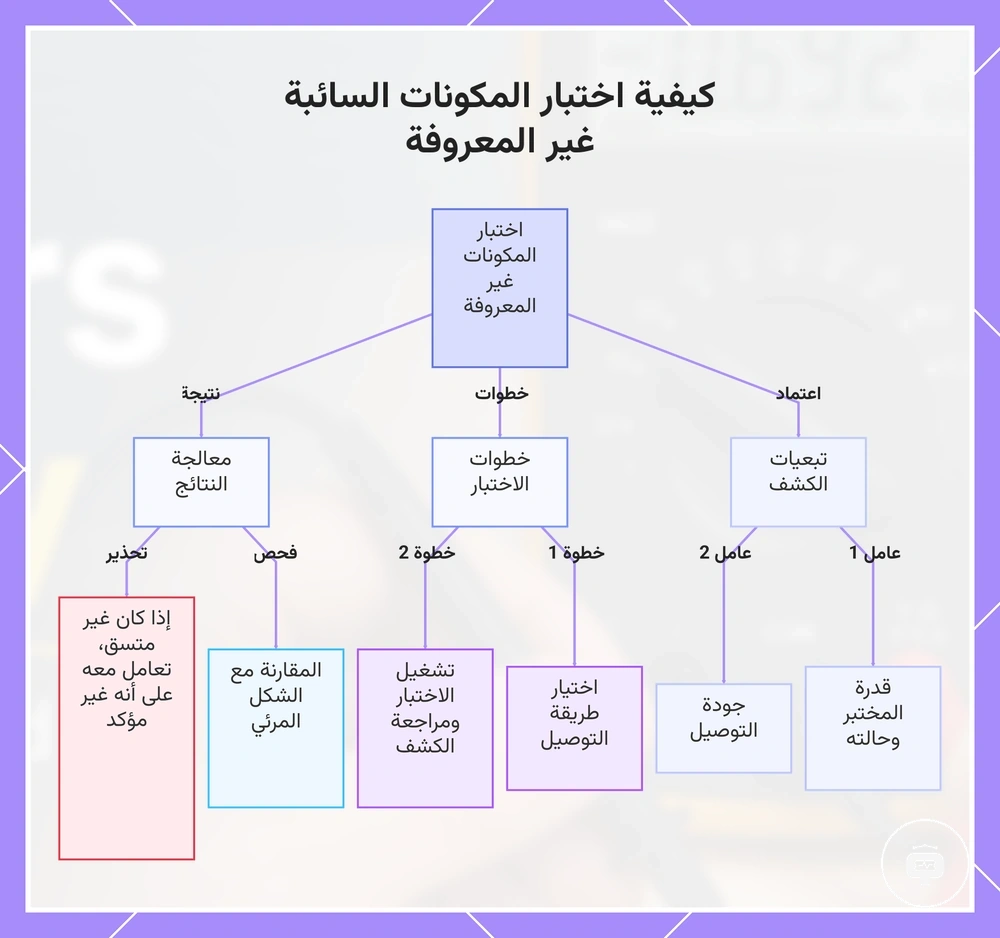

يوضح هذا المخطط العوامل الرئيسية والخطوات ومعالجة النتائج عند اختبار المكونات السائبة غير المعروفة باستخدام مختبر المكونات الإلكترونية.

قراءة النتائج أثناء عملية الاختبار

تمثل نتيجة الجهاز معلومات القياس المنتجة للمكون المتصل في ظل ظروف الاختبار الحالية. قد تعرض القيمة الظاهرة خاصية مقاسة، أو نوعًا مكتشفًا، أو معلومات أخرى عن المكون مدعومة من الجهاز. يعتمد معناها على المكون، وجودة التوصيل، وقدرات الجهاز، وسياق القياس. لا ينبغي التعامل مع القيمة الظاهرة وحدها كدليل كامل على حالة المكون.

استخدم نتيجة الجهاز لتقرير ما إذا كان القياس يبدو متسقًا مع معلومات المكون المتوقعة أو يتطلب تحققًا إضافيًا. قد تدعم القراءة المستقرة خطوة التفسير التالية، بينما قد يشير الناتج غير الواضح أو المتغير إلى فحص التوصيل، أو تكرار القياس، أو مقارنة النتيجة بمعلومات أخرى متاحة. توجه القيمة الظاهرة القرار التالي دون أن تحل محل التحقق الأوسع عندما يبقى عدم اليقين.

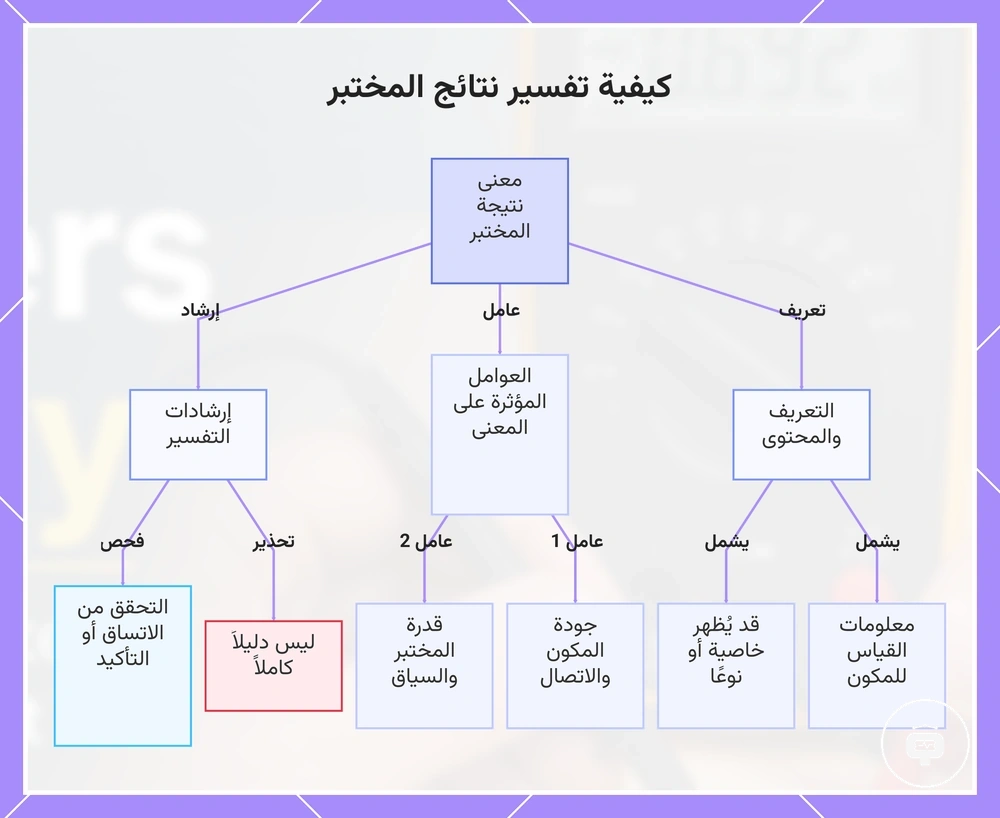

يشرح هذا المخطط ما يمثله نتيجة المختبر، وما هي العوامل التي تؤثر على معناها، وكيفية استخدام القيمة المعروضة لاتخاذ القرارات.

ممارسات السلامة لجهاز اختبار المكونات وأخطاء الاختبار الشائعة

تساعد ممارسات السلامة في تقليل أخطاء الاختبار التي يمكن تجنبها ودعم استخدام أكثر موثوقية لجهاز اختبار المكونات. يمكن أن يساعد التعامل الدقيق، والتوصيلات المناسبة، وظروف القياس الثابتة في الحد من نتائج القراءة الخاطئة أثناء الاختبار. لا تشير القراءة الخاطئة بالضرورة إلى عطل في الجهاز لأن النتيجة قد تعتمد على المكون، أو جودة التوصيل، أو ظروف الاختبار. يركز التشغيل الآمن على منع الأخطاء التي يمكن تجنبها قبل استخلاص النتائج من القياس.

تنظم قائمة التحقق التالية أخطاء الاختبار الشائعة وإجراءات الوقاية العملية:

• التحقق من جودة التوصيل: يمكن أن يساهم ضعف التلامس في قراءة خاطئة، لذا تحقق من بقاء توصيل المكون والجهاز مستقرًا أثناء القياس.
• تجنب الحركة غير الضرورية: قد يؤثر تحريك المكون أو أسلاك الاختبار أثناء القياس على النتيجة المعروضة في بعض ظروف الاختبار.
• التحقق من طريقة الاختبار: استخدم نهج اختبار يناسب المكون وقدرات الجهاز المتاحة قبل الاعتماد على القياس.
• مراجعة النتائج غير المتوقعة: كرر القياس عندما يبدو الناتج غير متسق بدلاً من افتراض أن المكون أو الجهاز قد تعطل.
• الحفاظ على اتساق التعامل: يمكن أن يساعد التعامل المتسق في تقليل خطأ الاختبار عند مقارنة القياسات المتكررة.

إذا استمرت القراءة الخاطئة بعد التحقق من أخطاء الاختبار الشائعة، فقد يكون من المناسب إجراء مزيد من التحقيق قبل استنتاج أن جهاز اختبار المكونات أو المكون معطل. للحصول على إرشادات تركز على تشخيص مشكلات القياس، راجع إصلاح القراءات الخاطئة. توضيح: يمكن أن يساهم خطأ في التعامل في قراءة خاطئة، بينما قد تتطلب النتيجة المستمرة بعد الفحوصات المتكررة استكشاف أخطاء إضافي.

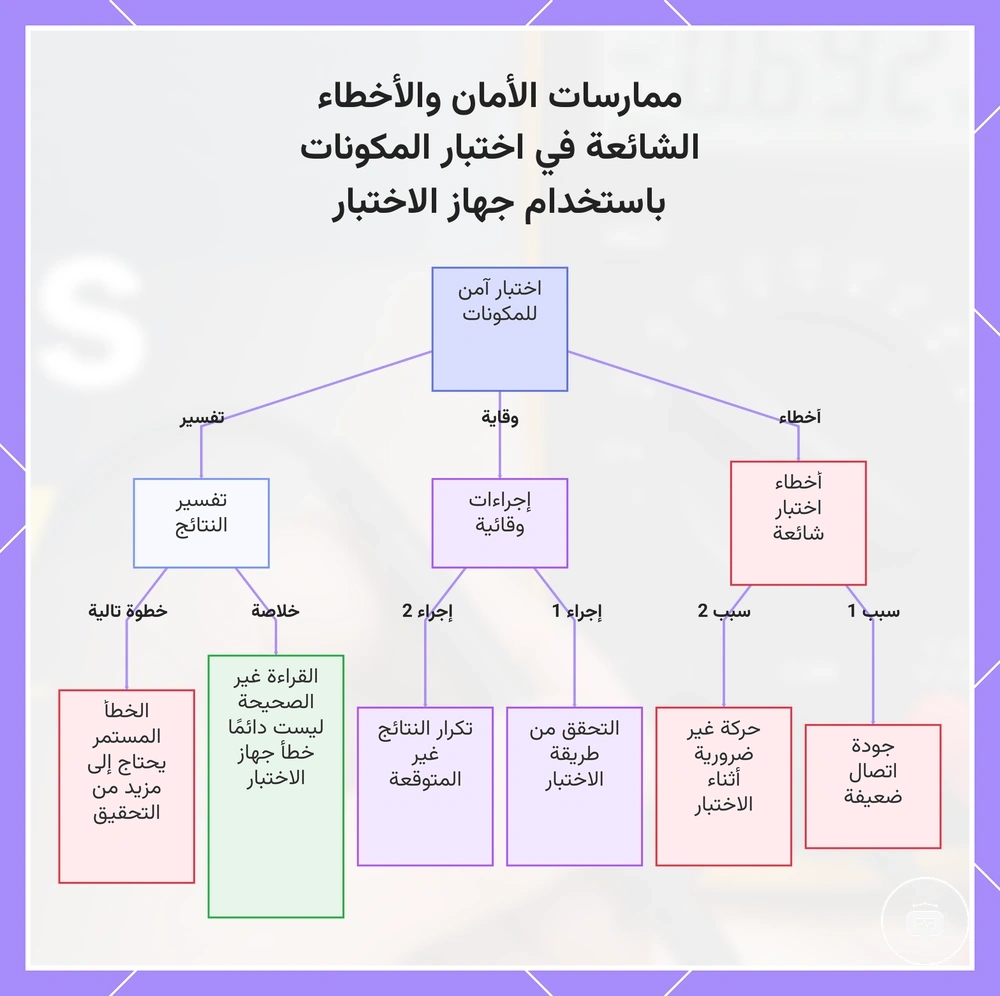

يوضح هذا المخطط الأخطاء الشائعة في الاختبار وإجراءات الوقاية وكيفية تفسير القراءات غير الصحيحة لاستخدام آمن لجهاز اختبار المكونات.
