الاختبار داخل الدائرة وخارجها باستخدام أجهزة اختبار المكونات الإلكترونية

يختلف الاختبار داخل الدائرة عن الاختبار خارجها باستخدام جهاز اختبار المكونات، إذ يمكن لحالة الاختبار أن تؤثر في طريقة أخذ القياسات وتفسيرها. يقيّم الاختبار داخل الدائرة المكوّن وهو لا يزال متصلاً بالدائرة، بينما يقيس الاختبار خارج الدائرة المكوّن بعد فصله عن المسارات الكهربائية المحيطة به.

قد يُنتج جهاز اختبار المكونات نتائج قياس مختلفة اعتماداً على ما إذا كانت عناصر أخرى في الدائرة تؤثر في الاختبار. يمكن للاختبار داخل الدائرة أن يُعطي مؤشراً مفيداً لحالة المكوّن دون الحاجة إلى إزالته، بينما يمكن للاختبار خارج الدائرة أن يُقلّل التداخل الناتج عن المكونات المتصلة، وقد يُعطي نتائج أسهل في التفسير. تعتمد الطريقة الأنسب على قدرة جهاز الاختبار، وتكوين الدائرة، والهدف التشخيصي.

كيف يعمل الاختبار داخل الدائرة وخارجها للمكونات الإلكترونية

يختلف الاختبار داخل الدائرة والاختبار خارجها لأن حالة توصيل المكوّن تؤثر في كيفية قياس جهاز اختبار المكونات له وتفسيره. يقيس الاختبار داخل الدائرة المكوّن وهو لا يزال مركبًا في الدائرة، بينما يقيس الاختبار خارج الدائرة المكوّن نفسه بعد فصله عن المسارات الكهربائية المحيطة.

تؤثر حالة التوصيل في كيفية الحصول على القياس وكيفية تفسير النتيجة. قد تعتمد component testing capability المتاحة على طريقة الاختبار، والمكوّن الذي يتم تقييمه، وتأثير الدائرة المحيطة على القياس.

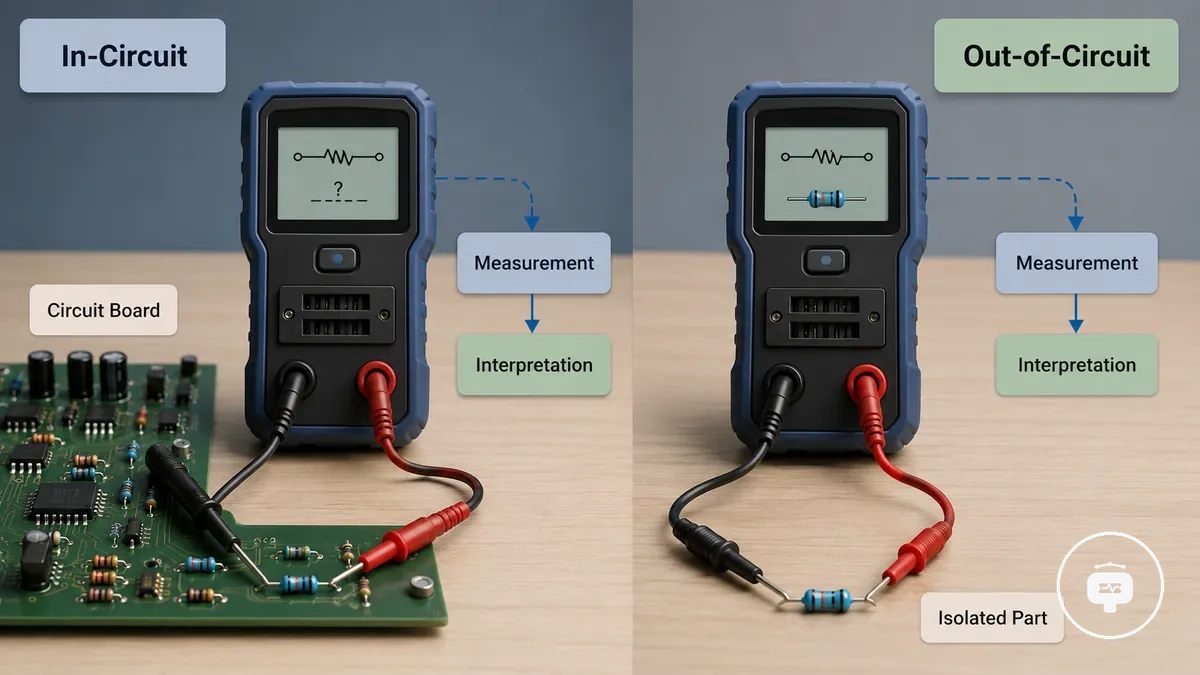

يصبح فهم المقارنة أسهل عند عرض ظروف الاختبار جنبًا إلى جنب.

طريقة الاختبار	حالة التوصيل	تأثير القياس	تأثير التفسير
الاختبار داخل الدائرة	يبقى المكوّن متصلاً بالدائرة.	قد تؤثر المسارات الكهربائية المحيطة على القيم المقاسة.	يمكن للنتائج دعم التقييم الأولي ولكنها قد تتطلب تفسيرًا في سياق الدائرة.
الاختبار خارج الدائرة	يتم عزل المكوّن قبل القياس.	يتم أخذ القياس بتأثير أقل من المكونات الأخرى المتصلة.	قد تكون النتائج أسهل في التفسير لأن المكوّن يُقاس بشكل أكثر مباشرة.

الاختبار داخل الدائرة للمكونات على لوحات الدوائر المطبوعة

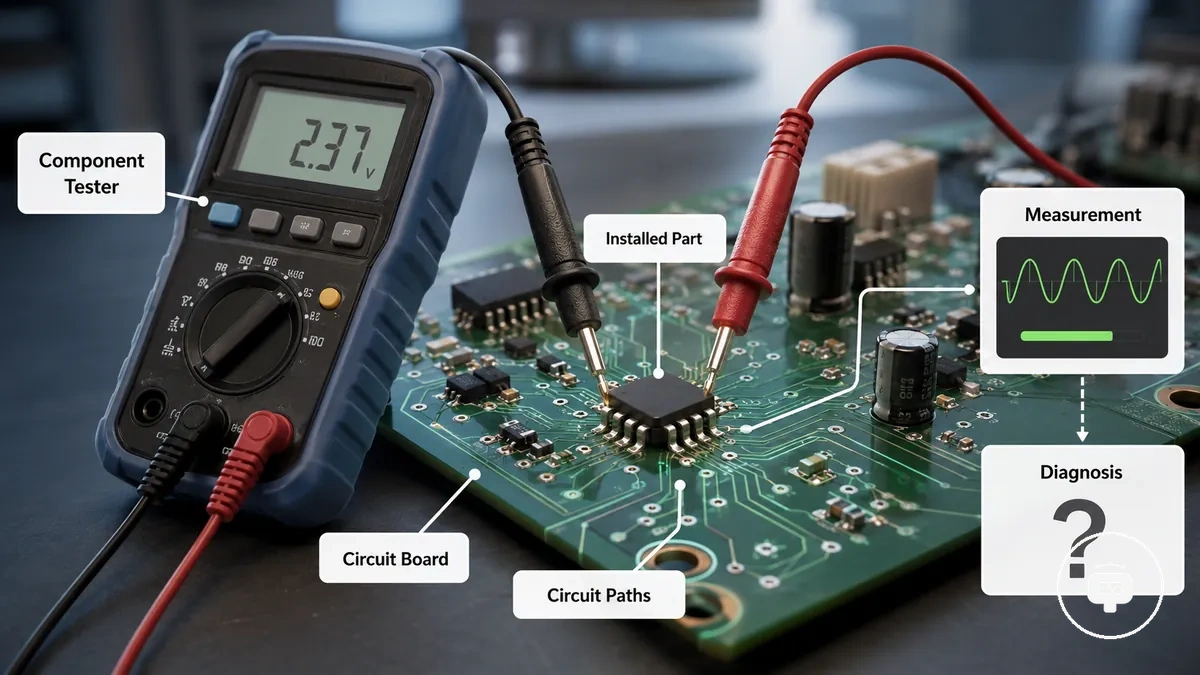

يمكن لجهاز اختبار المكونات تقييم مكوّن مركب وهو لا يزال متصلاً بلوحة الدائرة. نظرًا لأن المكوّن لا يزال متصلاً كهربائيًا بالدوائر المحيطة، فإن القياس يعكس كلاً من المكوّن المركب وتفاعله مع الدائرة، لذا تعتمد القيمة التشخيصية على تصميم الدائرة وقدرة جهاز الاختبار.

من حالات الاستخدام الشائعة فحص لوحة دائرة مجمّعة لتحديد ما إذا كان المكوّن قد يحتاج إلى مزيد من الفحص قبل إزالته. في هذه الحالة، يمكن لجهاز اختبار المكونات توفير معلومات تشخيصية مفيدة دون عزل المكوّن فورًا. يمكن أن يساعد اتباع الإرشادات حول طريقة استخدام جهاز الاختبار في ضمان استخدام جهاز الاختبار بشكل مناسب أثناء القياسات داخل الدائرة.

• يبقى المكوّن المركب متصلاً بمسارات كهربائية أخرى على لوحة الدائرة.
• قد تتأثر تفاعلات القياس بالمكونات المحيطة ووصلات الدائرة.
• يعتمد تفسير القيم المقاسة على كل من المكوّن المركب والدائرة المتصلة.
• يمكن للاختبار داخل الدائرة دعم التشخيص الأولي، لكن النتيجة تختلف باختلاف تكوين الدائرة وقدرات جهاز اختبار المكونات.

الاختبار خارج الدائرة للمكونات الإلكترونية المعزولة

يبدأ الاختبار خارج الدائرة بعزل المكوّن ليتمكن جهاز اختبار المكونات من قياسه عبر اتصال مباشر. نظرًا لأن المكوّن المعزول لم يعد متأثرًا بمسارات الدائرة المحيطة، فقد تكون القيم المقاسة أسهل في التفسير، على الرغم من أن النتيجة التشخيصية لا تزال تعتمد على حالة المكوّن وقدرات جهاز الاختبار.

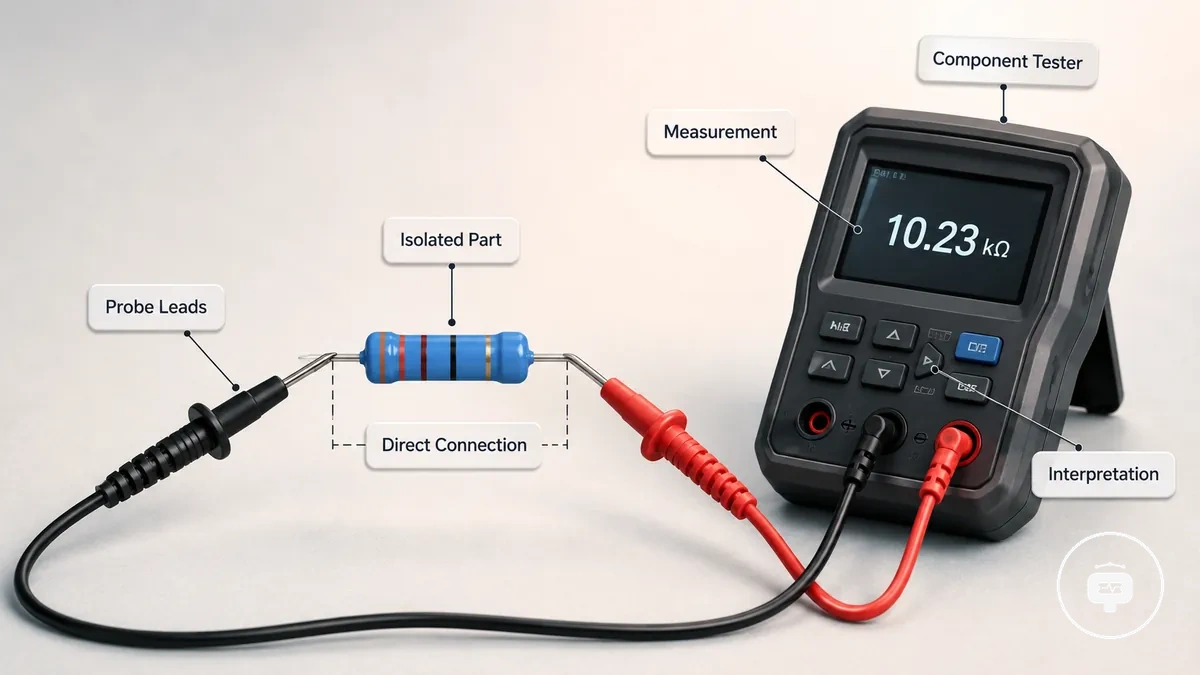

عادةً ما يتم توصيل المكوّن المعزول بجهاز الاختبار باستخدام مجسات اختبار أو مقبس بدلاً من بقائه ملتصقًا بلوحة الدائرة. يمكن أن يساعد استخدام إعداد مناسب للمجسات والمقابس في إنشاء اتصال قياس مباشر مع العلم أن العزل وحده لا يضمن تشخيصًا نهائيًا.

على سبيل المثال، قد تؤدي إزالة مكوّن يحتاج إلى تقييم أدق إلى تحسين الثقة في القياس نظرًا لتقليل تأثير الدائرة المحيطة. وحتى في هذه الحالة، ينبغي تفسير القيم المقاسة وفقًا لحالة المكوّن المعزول والغرض من الاختبار.

قبل إجراء قياس معزول، ضع في اعتبارك هذه الشروط:

• تأكد من أن المكوّن معزول تمامًا عن مسارات الدائرة المتصلة.
• استخدم اتصالاً مباشرًا بمجسات اختبار مناسبة أو مقبس متوافق.
• فسّر القيم المقاسة في سياق كل من المكوّن المعزول وقدرة جهاز الاختبار.
• يمكن للعزل أن يقلل تأثير الدائرة، لكن تفسير القياس لا يزال يعتمد على ظروف الاختبار وحالة المكوّن.

دقة وحدود أجهزة اختبار المكونات في اختبار الدائرة

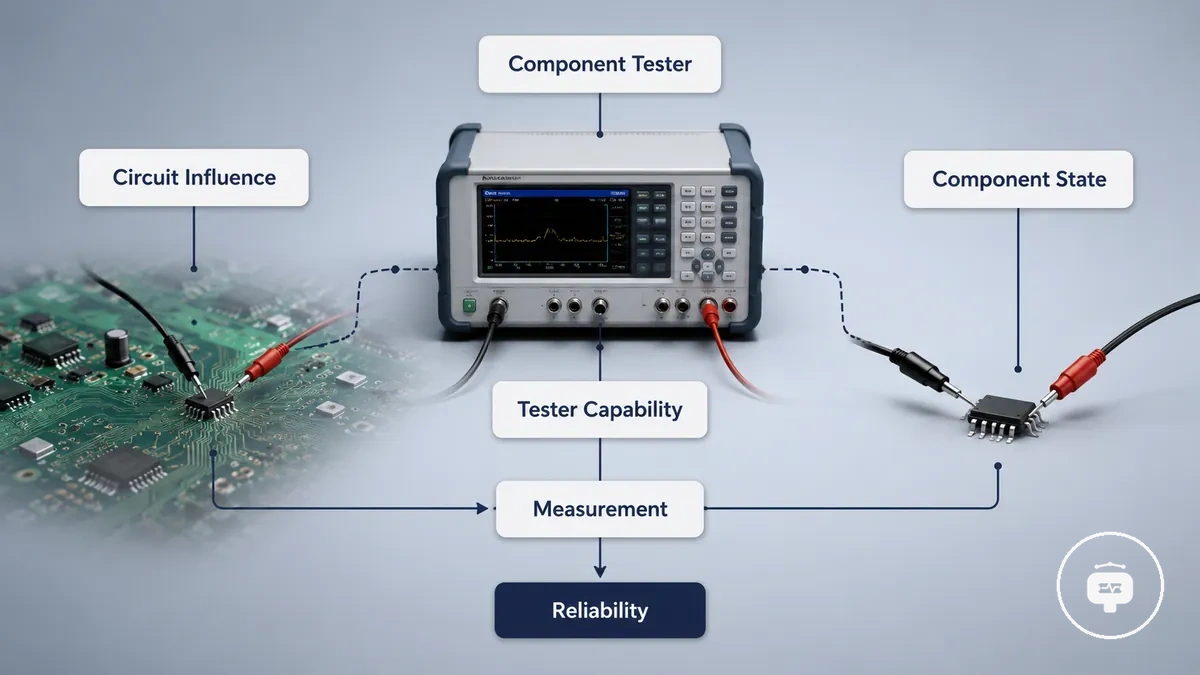

تعتمد دقة جهاز اختبار المكونات على ظروف القياس التي يتم فيها إجراء الاختبار. يمكن أن تؤثر تأثيرات الدائرة وحالة المكوّن وقدرة جهاز الاختبار جميعها على القيم المقاسة، لذا ينبغي تقييم موثوقية النتيجة ضمن بيئة الاختبار بدلاً من اعتبارها مؤشرًا مطلقًا لحالة المكوّن.

توضح العوامل أدناه سبب اختلاف نتائج القياس بين ظروف الاختبار. لمناقشة أوسع حول accuracy and limitations والأدوار المختلفة لأدوات القياس، انظر حدود الجهاز مقارنة بالملتيميتر.

ظرف القياس	العامل المؤثر	التأثير على الموثوقية
مكوّن متصل بدائرة	التفاعل الكهربائي مع المكونات المحيطة ومسارات الدائرة	قد تتأثر القيم المقاسة بالدائرة بأكملها، مما يتطلب تفسيرًا دقيقًا.
مكوّن يُختبر بشكل معزول	اتصال مباشر بين جهاز اختبار المكونات والمكوّن	قد يؤدي تقليل تأثير الدائرة إلى تحسين الثقة في تفسير القياس.
حالات اختبار مختلفة	حالة المكوّن وقدرة جهاز الاختبار	تعتمد موثوقية القياس على ظروف الاختبار وينبغي تأهيلها وفقًا لذلك.

لماذا قد لا تكتشف أجهزة اختبار المكونات المكونات داخل الدائرة

عندما لا يكتشف جهاز اختبار المكونات أو يقيس مكوّنًا وهو لا يزال متصلاً بدائرة، فإن ظروف الدائرة غالبًا ما تؤثر في القياس. يعتمد الكشف على التفاعل بين المكوّن المركب والمسارات الكهربائية المحيطة وقدرات جهاز الاختبار، ولا ينبغي التعامل مع المكوّن غير المكتشف كدليل على وجود خطأ واحد.

يمكن أن تساعد الفحوصات التشخيصية التالية في تحديد الظروف التي قد تمنع الكشف الموثوق. للحصول على استكشاف أوسع للأخطاء المتعلقة بـ المكونات غير المكتشفة، قارن الأعراض الملاحظة مع ظروف الاختبار قبل استخلاص النتائج.

• مشكلة الكشف: لم يتم التعرف على المكوّن. الحالة المساهمة: قد تؤثر مسارات الدائرة المحيطة على القياس. العَرَض: لا يتم عرض تعريف قابل للاستخدام. الفحص: ضع في اعتبارك ما إذا كانت المكونات المتصلة قد تؤثر على النتيجة.
• مشكلة الكشف: لم يكتمل القياس. الحالة المساهمة: قد لا يوفر التوصيل الكهربائي مسار قياس واضحًا. العَرَض: لا يمكن لجهاز الاختبار إنتاج نتيجة. الفحص: تحقق من أن المجسات على اتصال ثابت بالمكوّن.
• مشكلة الكشف: تظهر النتيجة غير متسقة. الحالة المساهمة: قد تؤثر حالة المكوّن أو قدرة جهاز الاختبار على القراءة. العَرَض: تختلف القياسات بين المحاولات. الفحص: قيّم ما إذا كانت ظروف الاختبار تظل متسقة.
• مشكلة الكشف: لا يوفر الاختبار المتكرر داخل الدائرة قراءة موثوقة. الحالة المساهمة: قد يحد تكوين الدائرة المركبة من الكشف. العَرَض: لا يمكن تقييم المكوّن بثقة. الفحص: عند الاقتضاء، قد يوفر عزل المكوّن أو استخدام نهج قياس آخر معلومات تشخيصية إضافية.

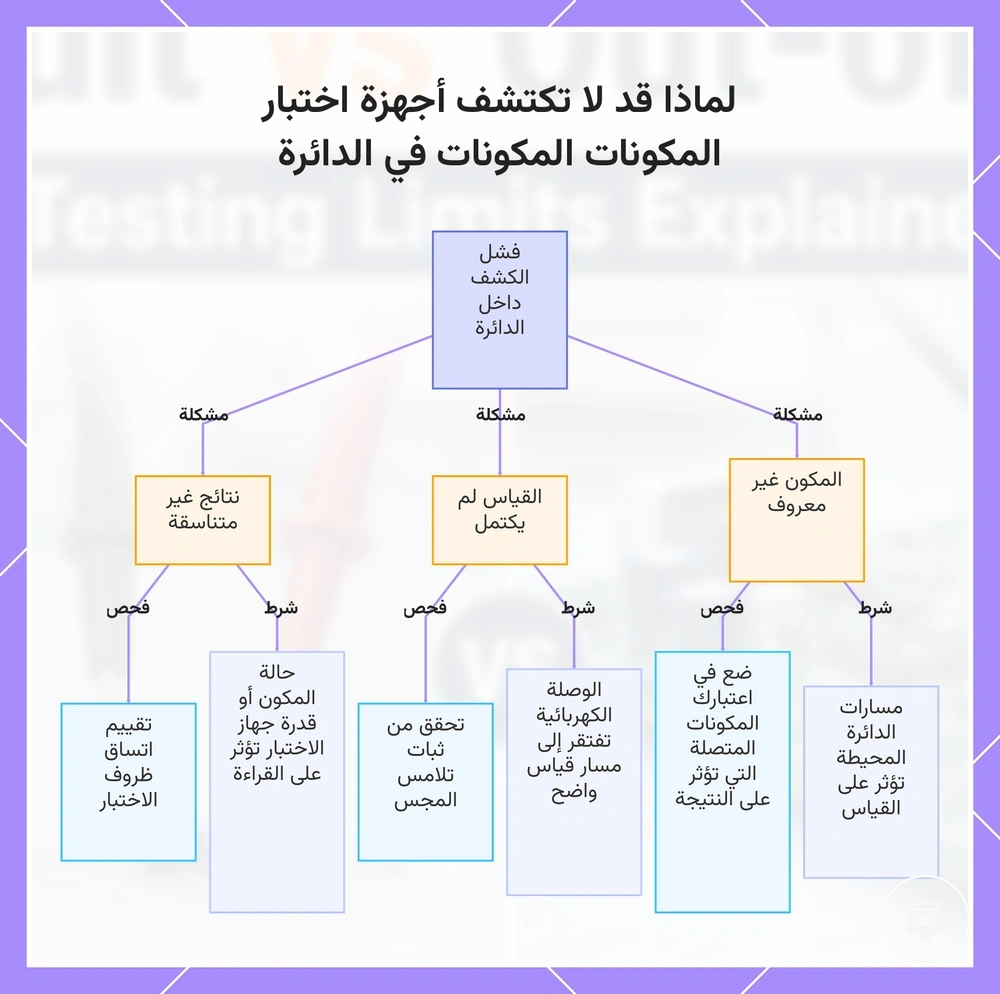

يوضح هذا الرسم البياني مشكلات الكشف الرئيسية، وظروفها المساهمة، والفحوصات الموصى بها لاختبار المكونات داخل الدائرة.

اختيار طريقة الاختبار المناسبة لتشخيص المكونات

يعتمد اختيار طريقة الاختبار المناسبة على الهدف التشخيصي وحالة الدائرة ومستوى الثقة المطلوب في القياس. قد يناسب الاختبار داخل الدائرة التقييم الأولي عندما تكون سهولة الوصول والسرعة مهمة، بينما قد يتوافق الاختبار خارج الدائرة بشكل أفضل مع المواقف التي يكون فيها العزل والتفسير الأوضح أكثر أهمية.

استخدم المعايير أدناه لمطابقة هدف الاختبار مع حالة الدائرة والثقة المطلوبة من القياس.

• هدف الاختبار: إجراء تقييم أولي دون إزالة المكوّن. حالة الدائرة: يبقى المكوّن مركبًا. ثقة القياس: قد تتأثر النتائج بالدوائر المحيطة. الطريقة المناسبة: قد يكون الاختبار داخل الدائرة مناسبًا.
• هدف الاختبار: تقليل تأثير مسارات الدائرة المتصلة. حالة الدائرة: يمكن عزل المكوّن. ثقة القياس: قد يكون القياس المباشر أسهل في التفسير. الطريقة المناسبة: قد يكون الاختبار خارج الدائرة مناسبًا.
• هدف الاختبار: الموازنة بين سهولة الوصول والسرعة والثقة التشخيصية. حالة الدائرة: تختلف سهولة الوصول إلى المكوّن وجهد إزالته. ثقة القياس: تعتمد الطريقة المفضلة على ما إذا كان الفحص السريع أو التقييم المعزول هو الأولوية. الطريقة المناسبة: اختر الطريقة التي تتوافق مع الهدف التشخيصي.
• هدف الاختبار: التحقيق في نتيجة غير مؤكدة أو غير متسقة. حالة الدائرة: لا يوفر القياس الأولي استنتاجًا واضحًا. ثقة القياس: قد يؤدي تغيير ظروف الاختبار إلى تحسين التفسير. الطريقة المناسبة: فكر في نهج اختبار آخر عندما لا توفر الطريقة الأولى ثقة كافية.

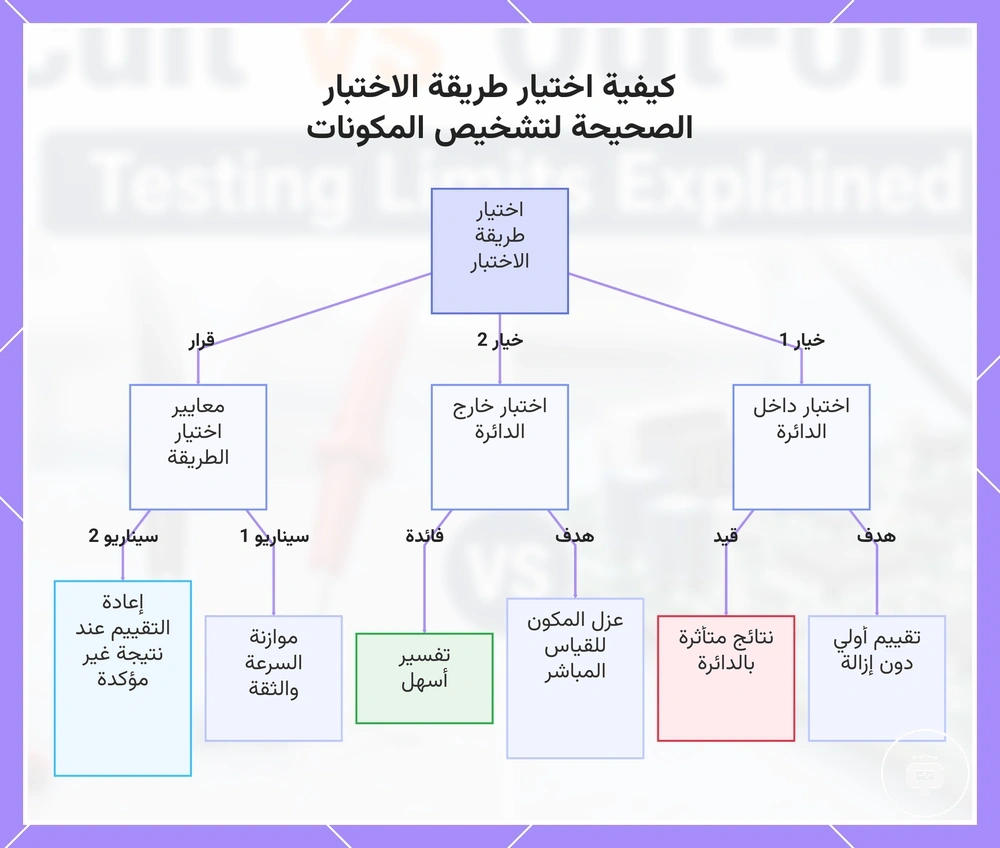

يوضح هذا المخطط طريقتَي الاختبار الرئيسيتين ومعايير الاختيار بينهما بناءً على هدف التشخيص وحالة الدائرة وموثوقية القياس.
