Elektronik Bileşen Test Cihazlarıyla Devre İçi ve Devre Dışı Test

Devre içi test ve devre dışı test, bir bileşen test cihazıyla yapıldığında farklılık gösterir çünkü test durumu, ölçümlerin nasıl alındığını ve yorumlandığını etkileyebilir. Devre içi test, bir bileşeni devreye bağlıyken değerlendirirken, devre dışı test, bileşeni çevresindeki elektrik yollarından izole edildikten sonra ölçer.

Bir bileşen test cihazı, diğer devre elemanlarının testi etkileyip etkilemediğine bağlı olarak farklı ölçüm sonuçları üretebilir. Devre içi test, parçayı sökmeden bileşen durumu hakkında yararlı bir gösterge sağlayabilirken, devre dışı test, bağlı bileşenlerden kaynaklanan paraziti azaltabilir ve yorumlanması daha kolay sonuçlar verebilir. En uygun yaklaşım, test cihazının yeteneğine, devre yapılandırmasına ve tanı hedefine bağlıdır.

Devre İçi ve Devre Dışı Bileşen Testi Nasıl Çalışır

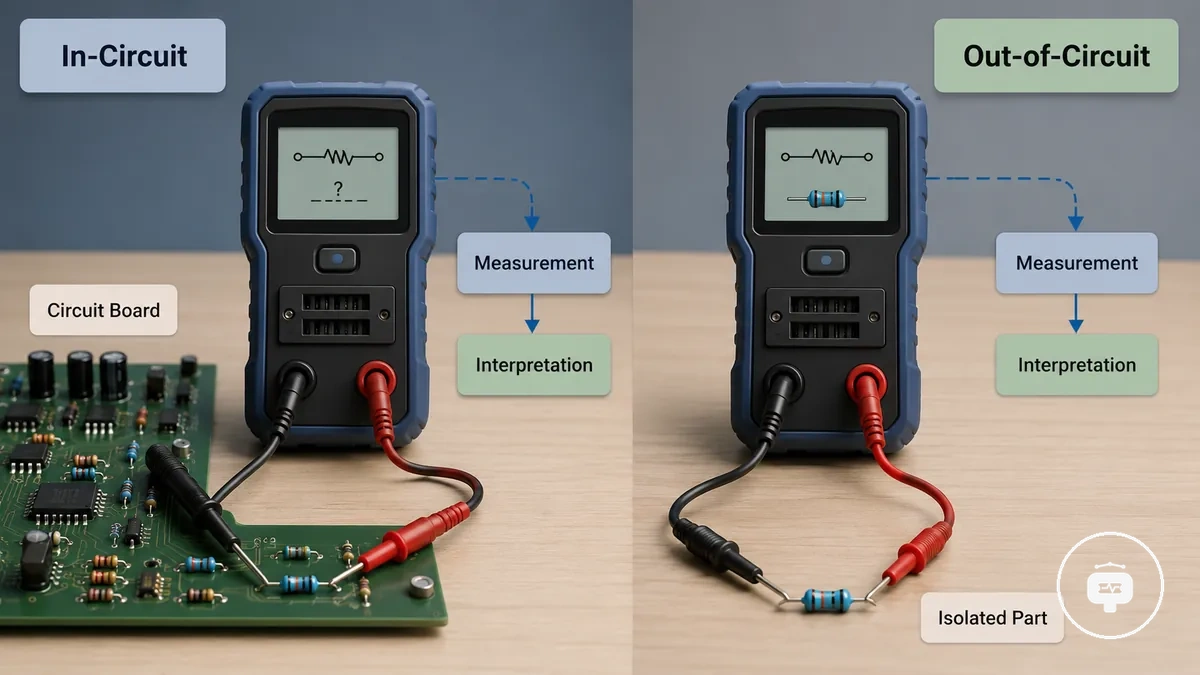

Devre içi test ve devre dışı test, bir bileşenin bağlantı durumunun bir bileşen test cihazının onu nasıl ölçtüğünü ve yorumladığını etkilemesi nedeniyle farklılık gösterir. Devre içi test, bir bileşeni devrede takılıyken ölçerken, devre dışı test aynı bileşeni çevresindeki elektrik yollarından izole edildikten sonra ölçer.

Bağlantı durumu, ölçümün nasıl elde edildiğini ve sonucun nasıl yorumlanması gerektiğini etkiler. Mevcut component testing capability ayrıca test yöntemine, değerlendirilen bileşene ve çevreleyen devrenin ölçüm üzerindeki etkisine bağlı olabilir.

Karşılaştırmayı anlamak, test koşulları yan yana görüntülendiğinde daha kolay hale gelir.

Test yöntemi	Bağlantı durumu	Ölçüm etkisi	Yorumlamaya etkisi
Devre içi test	Bileşen devreye bağlı kalır.	Çevreleyen elektrik yolları ölçülen değerleri etkileyebilir.	Sonuçlar bir ön değerlendirmeyi destekleyebilir ancak devre bağlamında yorumlama gerektirebilir.
Devre dışı test	Bileşen ölçümden önce izole edilir.	Ölçüm, diğer bağlı bileşenlerden daha az etki ile alınır.	Bileşen daha doğrudan ölçüldüğü için sonuçların yorumlanması daha kolay olabilir.

Devre Kartlarındaki Bileşenler için Devre İçi Test

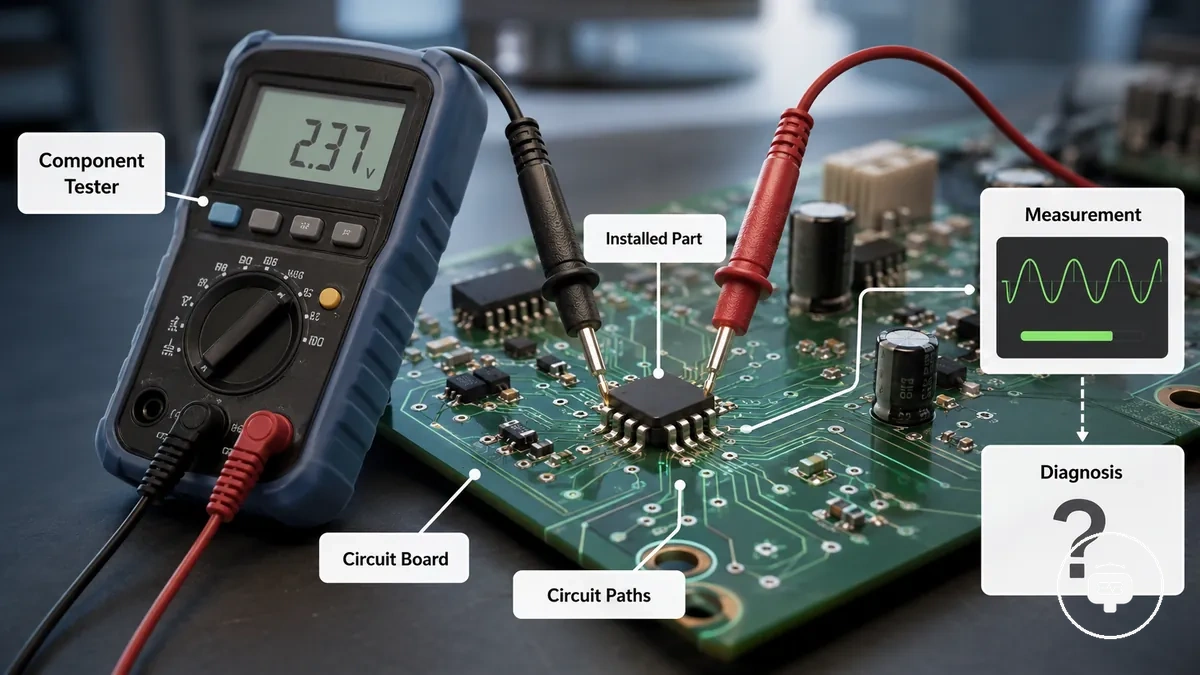

Bir bileşen test cihazı, bir devre kartına bağlı kalan takılı bir bileşeni değerlendirebilir. Bileşen çevreleyen devreye hâlâ elektriksel olarak bağlı olduğu için ölçüm, hem takılı bileşeni hem de devre ile etkileşimini yansıtır; bu nedenle tanısal değer, devre tasarımına ve test cihazının yeteneğine bağlıdır.

Yaygın bir kullanım durumu, bir bileşenin çıkarılmadan önce daha fazla incelenmesi gerekip gerekmediğini belirlemek için monte edilmiş bir devre kartını kontrol etmektir. Bu durumda, bileşen test cihazı, bileşeni hemen izole etmeden yararlı tanısal bilgi sağlayabilir. test cihazını kullanma konusundaki yönergeleri takip etmek, test cihazının devre içi ölçümler sırasında uygun şekilde uygulanmasına yardımcı olabilir.

• Takılı bileşen, devre kartındaki diğer elektrik yollarına bağlı kalır.
• Ölçüm etkileşimleri, çevreleyen bileşenlerden ve devre bağlantılarından etkilenebilir.
• Ölçülen değerlerin yorumlanması, hem takılı bileşene hem de bağlı devreye bağlıdır.
• Devre içi test, ön tanıyı destekleyebilir ancak sonuç, devre yapılandırmasına ve bileşen test cihazının yeteneklerine göre değişir.

İzole Edilmiş Elektronik Bileşenler için Devre Dışı Test

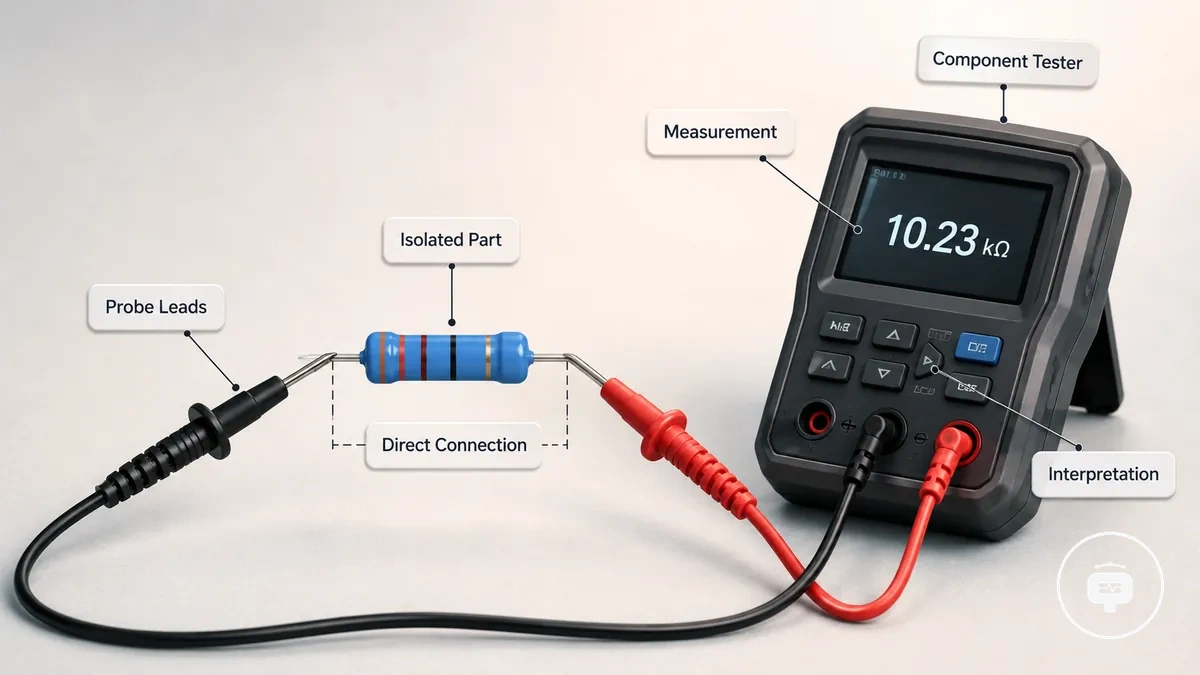

Devre dışı test, bir bileşen test cihazının doğrudan bir bağlantı üzerinden ölçüm yapabilmesi için bileşenin izole edilmesiyle başlar. İzole edilmiş bileşen artık çevreleyen devre yollarından etkilenmediği için ölçülen değerlerin yorumlanması daha kolay olabilir, ancak tanısal sonuç yine de bileşenin durumuna ve test cihazının yeteneklerine bağlıdır.

İzole edilmiş bir bileşen, genellikle devre kartına bağlı kalmak yerine prob uçları veya bir soket kullanılarak test cihazına bağlanır. Uygun bir probe and socket setup kullanmak, doğrudan bir ölçüm bağlantısı kurulmasına yardımcı olabilir, ancak izolasyonun tek başına kesin bir tanıyı garanti etmediği unutulmamalıdır.

Örneğin, daha yakından değerlendirilmesi gereken bir bileşeni çıkarmak, çevreleyen devre etkisi azaldığı için ölçüme olan güveni artırabilir. Yine de ölçülen değerler, izole edilmiş bileşenin durumuna ve testin amacına göre yorumlanmalıdır.

İzole bir ölçüm yapmadan önce şu koşulları göz önünde bulundurun:

• Bileşenin bağlı devre yollarından tamamen izole edildiğini doğrulayın.
• Uygun prob uçları veya uyumlu bir soket ile doğrudan temas kullanın.
• Ölçülen değerleri, hem izole edilmiş bileşen hem de test cihazı yeteneği bağlamında yorumlayın.
• İzolasyon devre etkisini azaltabilir, ancak ölçüm yorumlaması yine de test koşullarına ve bileşen durumuna bağlıdır.

Devre Testinde Bileşen Test Cihazlarının Doğruluğu ve Sınırlamaları

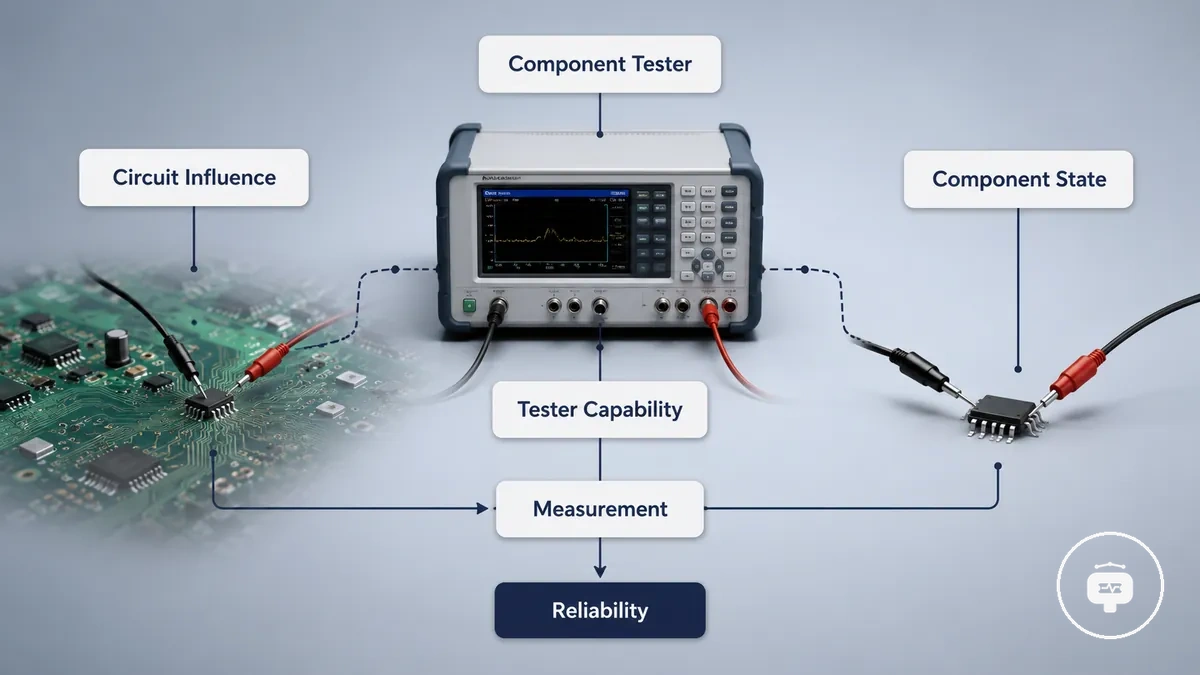

Bir bileşen test cihazının doğruluğu, testin gerçekleştirildiği ölçüm koşullarına bağlıdır. Devre etkisi, bileşen durumu ve test cihazı yeteneği ölçülen değerleri etkileyebilir; bu nedenle sonucun güvenilirliği, bileşen durumunun mutlak bir göstergesi olarak değil, test ortamı içinde değerlendirilmelidir.

Aşağıdaki faktörler, ölçüm sonuçlarının test koşulları arasında neden farklılık gösterebileceğini açıklamaktadır. accuracy and limitations ve ölçüm araçlarının farklı rolleri hakkında daha geniş bir tartışma için tester versus multimeter limits bölümüne bakın.

Ölçüm koşulu	Etkileyen faktör	Güvenilirlik üzerindeki etkisi
Bileşen bir devreye bağlıyken	Çevreleyen bileşenler ve devre yolları ile elektriksel etkileşim	Ölçülen değerler tüm devreden etkilenebilir ve dikkatli yorumlama gerektirir.
Bileşen izole olarak test edildiğinde	Bileşen test cihazı ile bileşen arasında doğrudan bağlantı	Azalan devre etkisi, ölçümün yorumlanmasında güveni artırabilir.
Farklı test durumlarında	Bileşen durumu ve test cihazı yeteneği	Ölçüm güvenilirliği test koşullarına bağlıdır ve buna göre değerlendirilmelidir.

Bileşen Test Cihazları Devredeki Bileşenleri Neden Algılamayabilir

Bir bileşen test cihazı, devreye bağlı kalan bir bileşeni algılamadığında veya ölçmediğinde, ölçümü genellikle devre koşulları etkiliyordur. Algılama, takılı bileşen, çevreleyen elektrik yolları ve test cihazının yetenekleri arasındaki etkileşime bağlıdır; bu nedenle algılanmayan bir bileşen, tek bir arızanın kanıtı olarak değerlendirilmemelidir.

Aşağıdaki tanısal kontroller, güvenilir algılamayı engelleyebilecek koşulların belirlenmesine yardımcı olabilir. algılanmayan parçalar ile ilgili daha geniş sorun giderme için, sonuç çıkarmadan önce gözlemlenen belirtiyi test koşullarıyla karşılaştırın.

• Algılama sorunu: Bileşen tanımlanmıyor. Katkıda bulunan koşul: Çevreleyen devre yolları ölçümü etkileyebilir. Belirti: Kullanılabilir bir tanımlama görüntülenmiyor. Kontrol: Bağlı bileşenlerin sonucu etkileyip etkilemediğini değerlendirin.
• Algılama sorunu: Ölçüm tamamlanmıyor. Katkıda bulunan koşul: Elektriksel bağlantı net bir ölçüm yolu sağlamayabilir. Belirti: Test cihazı sonuç üretemiyor. Kontrol: Probların bileşenle sabit temas halinde olduğunu doğrulayın.
• Algılama sorunu: Sonuç tutarsız görünüyor. Katkıda bulunan koşul: Bileşen durumu veya test cihazı yeteneği okumayı etkileyebilir. Belirti: Ölçümler denemeler arasında farklılık gösteriyor. Kontrol: Test koşullarının tutarlı kalıp kalmadığını değerlendirin.
• Algılama sorunu: Tekrarlanan devre içi test güvenilir bir okuma sağlamıyor. Katkıda bulunan koşul: Takılı devre yapılandırması algılamayı sınırlayabilir. Belirti: Bileşen güvenle değerlendirilemiyor. Kontrol: Uygun olduğunda, bileşeni izole etmek veya başka bir ölçüm yaklaşımı kullanmak ek tanısal bilgi sağlayabilir.

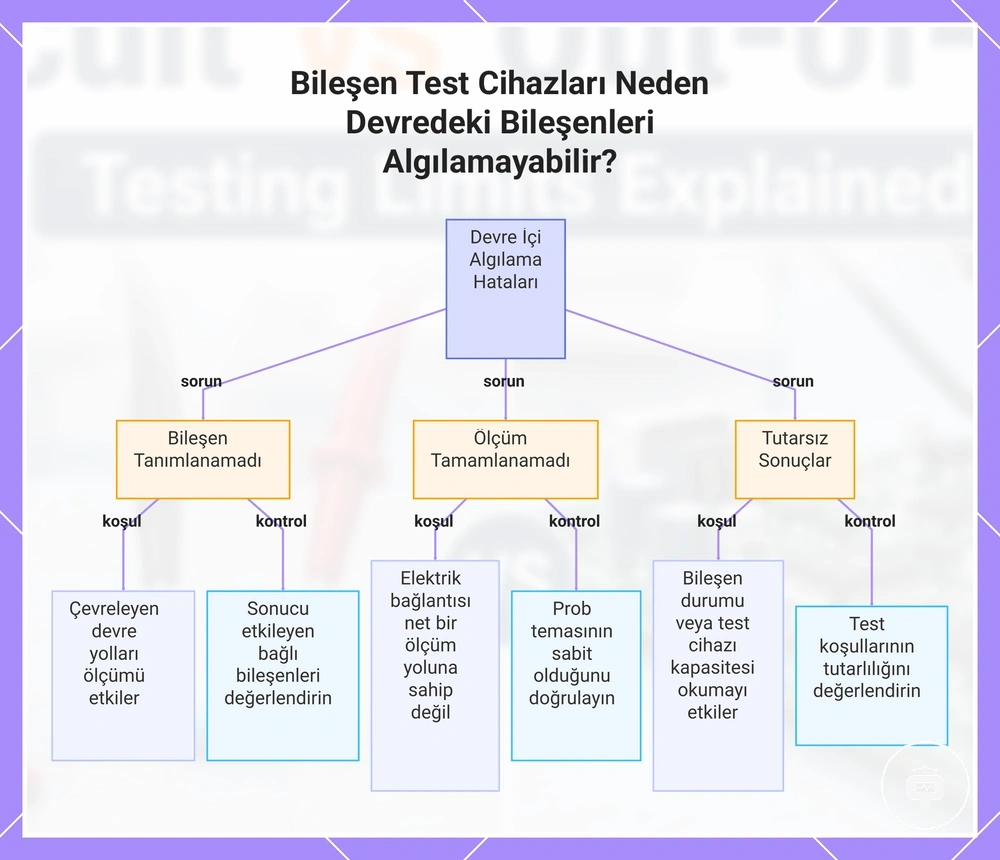

Bu grafik, devre içi bileşen testinde ana algılama sorunlarını, bunlara katkıda bulunan koşulları ve önerilen kontrolleri gösterir.

Bileşen Teşhisi için Doğru Test Yöntemini Seçme

Uygun test yöntemini seçmek, tanı hedefine, devre durumuna ve gerekli ölçüm güveni düzeyine bağlıdır. Devre içi test, erişim ve hız önemli olduğunda bir ön değerlendirme için uygun olabilirken, devre dışı test, izolasyon ve daha net yorumlamanın daha önemli olduğu durumlar için daha uygun olabilir.

Test hedefini devre durumu ve ölçümden gereken güvenle eşleştirmek için aşağıdaki kriterleri kullanın.

• Test hedefi: Bileşeni sökmeden bir ön değerlendirme yapmak. Devre durumu: Bileşen takılı kalır. Ölçüm güveni: Sonuçlar çevreleyen devreden etkilenebilir. Uygun yöntem: Devre içi test uygun olabilir.
• Test hedefi: Bağlı devre yollarının etkisini azaltmak. Devre durumu: Bileşen izole edilebilir. Ölçüm güveni: Doğrudan ölçümün yorumlanması daha kolay olabilir. Uygun yöntem: Devre dışı test uygun olabilir.
• Test hedefi: Erişim ve hızı tanısal güvenle dengelemek. Devre durumu: Bileşen erişimi ve çıkarma çabası değişir. Ölçüm güveni: Tercih edilen yöntem, hızlı taramanın mı yoksa izole değerlendirmenin mi öncelikli olduğuna bağlıdır. Uygun yöntem: Tanı hedefine uygun yöntemi seçin.
• Test hedefi: Belirsiz veya tutarsız bir sonucu araştırmak. Devre durumu: İlk ölçüm net bir sonuç sağlamaz. Ölçüm güveni: Farklı bir test koşulu yorumlamayı iyileştirebilir. Uygun yöntem: İlk yöntem yeterli güven sağlamadığında başka bir test yaklaşımı düşünün.

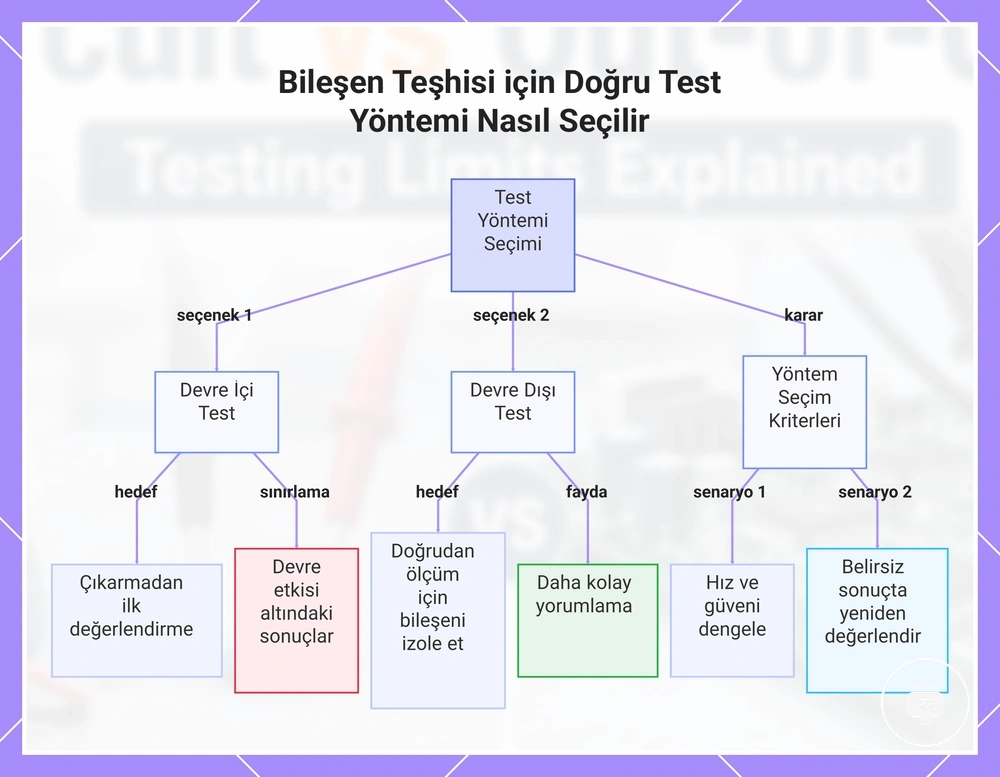

Bu grafik, iki ana test yöntemini ve teşhis hedefi, devre durumu ve ölçüm güvenine göre bunlar arasında seçim yapma kriterlerini gösterir.
