Pruebas en circuito y fuera de circuito con probadores de piezas electrónicas
Las pruebas en circuito y fuera de circuito con un probador de piezas electrónicas difieren porque el estado de la prueba puede influir en cómo se toman e interpretan las mediciones. Las pruebas en circuito evalúan una pieza mientras permanece conectada a un circuito, mientras que las pruebas fuera de circuito miden la pieza tras aislarla de las rutas eléctricas circundantes.
Un probador de piezas electrónicas puede producir resultados de medición diferentes según si otros elementos del circuito influyen en la prueba. Las pruebas en circuito pueden ofrecer una indicación útil del estado de la pieza sin retirarla, mientras que las pruebas fuera de circuito pueden reducir la interferencia de las piezas conectadas y ofrecer resultados más fáciles de interpretar. El enfoque más adecuado depende de la capacidad del probador, la configuración del circuito y el objetivo diagnóstico.
Cómo funcionan las pruebas de componentes en circuito y fuera de circuito
Las pruebas en circuito y fuera de circuito difieren porque el estado de conexión de un componente influye en cómo un probador de piezas electrónicas lo mide e interpreta. Las pruebas en circuito miden un componente mientras permanece instalado en un circuito, mientras que las pruebas fuera de circuito miden el mismo componente después de aislarlo de las rutas eléctricas circundantes.
El estado de conexión afecta la forma en que se obtiene la medición y cómo debe interpretarse el resultado. La capacidad de prueba de componentes disponible también puede depender del método de prueba, el componente evaluado y la influencia del circuito circundante en la medición.
Comprender la comparación resulta más sencillo cuando las condiciones de prueba se observan en paralelo.
| Método de prueba | Estado de conexión | Influencia en la medición | Impacto en la interpretación |
|---|---|---|---|
| Prueba en circuito | El componente permanece conectado al circuito. | Las rutas eléctricas circundantes pueden influir en los valores medidos. | Los resultados pueden respaldar una evaluación inicial, pero pueden requerir interpretación dentro del contexto del circuito. |
| Prueba fuera de circuito | El componente se aísla antes de la medición. | La medición se realiza con menos influencia de otros componentes conectados. | Los resultados pueden ser más fáciles de interpretar porque el componente se mide de forma más directa. |
Pruebas en circuito para componentes en placas de circuito
Un probador de piezas electrónicas puede evaluar un componente instalado mientras permanece conectado a una placa de circuito. Dado que el componente sigue conectado eléctricamente a la circuitería circundante, la medición refleja tanto el componente instalado como su interacción con el circuito, por lo que el valor diagnóstico depende del diseño del circuito y de la capacidad del probador.
Un caso de uso común es verificar una placa de circuito ensamblada para determinar si un componente puede necesitar una revisión adicional antes de retirarlo. En esta situación, el probador de piezas electrónicas puede proporcionar información diagnóstica útil sin aislar el componente de inmediato. Seguir las indicaciones sobre cómo usar el probador puede ayudar a garantizar que se aplique correctamente durante las mediciones en circuito.
- El componente instalado permanece conectado a otras rutas eléctricas en la placa de circuito.
- Las interacciones de medición pueden verse afectadas por los componentes circundantes y las conexiones del circuito.
- La interpretación de los valores medidos depende tanto del componente instalado como del circuito conectado.
- Las pruebas en circuito pueden respaldar un diagnóstico preliminar, pero el resultado varía según la configuración del circuito y las capacidades del probador de piezas electrónicas.
Pruebas fuera de circuito para componentes electrónicos aislados
Las pruebas fuera de circuito comienzan aislando el componente para que un probador de piezas electrónicas pueda medirlo mediante una conexión directa. Dado que el componente aislado ya no está influenciado por las rutas del circuito circundante, los valores medidos pueden ser más fáciles de interpretar, aunque el resultado diagnóstico aún depende del estado del componente y de las capacidades del probador.
Un componente aislado se conecta comúnmente al probador mediante puntas de prueba o un zócalo, en lugar de permanecer fijado a la placa de circuito. Usar una configuración de puntas de prueba y zócalo adecuada puede ayudar a establecer una conexión de medición directa, reconociendo que el aislamiento por sí solo no garantiza un diagnóstico definitivo.
Por ejemplo, retirar un componente que requiere una evaluación más detallada puede mejorar la confianza en la medición porque se reduce la influencia del circuito circundante. Aun así, los valores medidos deben interpretarse según el estado del componente aislado y el propósito de la prueba.
Antes de realizar una medición aislada, considere estas condiciones:
- Confirme que el componente está completamente aislado de las rutas del circuito conectadas.
- Utilice contacto directo con puntas de prueba adecuadas o un zócalo compatible.
- Interprete los valores medidos en el contexto tanto del componente aislado como de la capacidad del probador.
- El aislamiento puede reducir la influencia del circuito, pero la interpretación de la medición aún depende de las condiciones de prueba y del estado del componente.
Precisión y limitaciones de los probadores de piezas electrónicas en pruebas en circuito

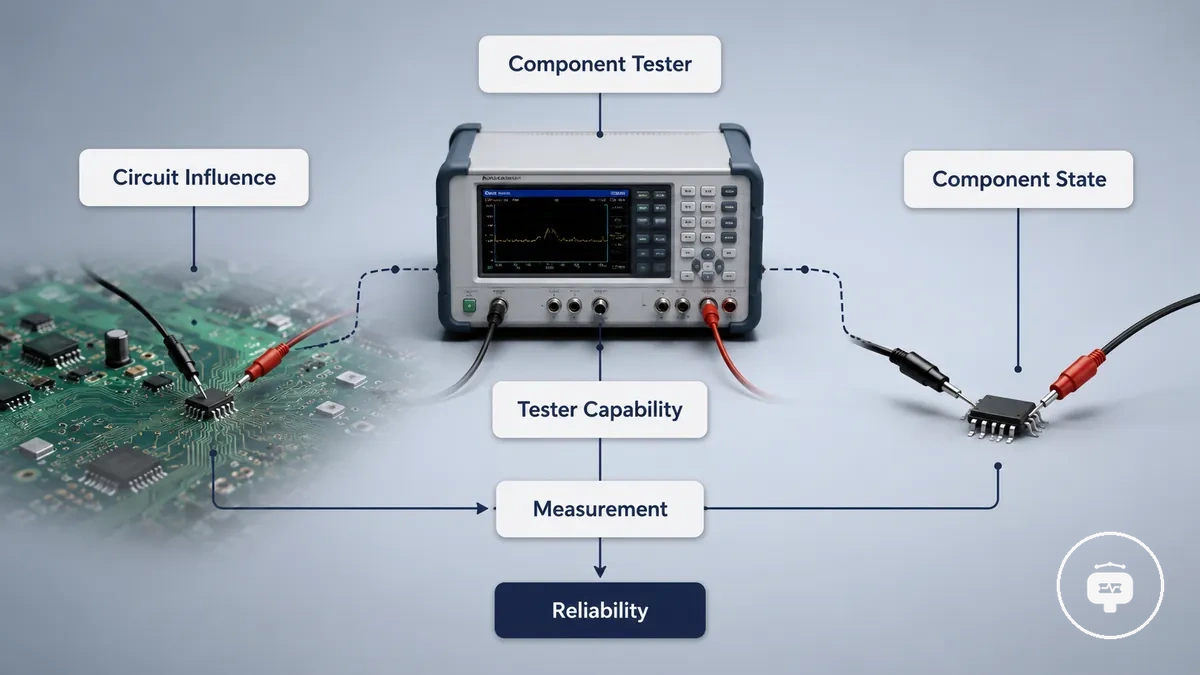

La precisión de un probador de piezas electrónicas depende de las condiciones de medición en las que se realiza la prueba. La influencia del circuito, el estado del componente y la capacidad del probador pueden afectar los valores medidos, por lo que la fiabilidad del resultado debe evaluarse dentro del entorno de prueba, en lugar de tratarse como una indicación absoluta del estado del componente.
Los factores a continuación muestran por qué los resultados de medición pueden diferir entre condiciones de prueba. Para una discusión más amplia sobre accuracy and limitations y los diferentes roles de las herramientas de medición, consulte límites frente al multímetro.
| Condición de medición | Factor de influencia | Efecto en la fiabilidad |
|---|---|---|
| Componente conectado a un circuito | Interacción eléctrica con componentes y rutas del circuito circundantes | Los valores medidos pueden verse afectados por el circuito completo, lo que requiere una interpretación cuidadosa. |
| Componente probado de forma aislada | Conexión directa entre el probador de piezas electrónicas y el componente | La menor influencia del circuito puede mejorar la confianza al interpretar la medición. |
| Diferentes situaciones de prueba | Estado del componente y capacidad del probador | La fiabilidad de la medición depende de las condiciones de prueba y debe calificarse en consecuencia. |
Por qué los probadores de piezas electrónicas pueden no detectar componentes en circuito
Cuando un probador de piezas electrónicas no detecta o mide un componente mientras permanece conectado a un circuito, las condiciones del circuito suelen influir en la medición. La detección depende de la interacción entre el componente instalado, las rutas eléctricas circundantes y las capacidades del probador, por lo que un componente no detectado no debe tratarse como evidencia de un único fallo.
Las siguientes comprobaciones diagnósticas pueden ayudar a identificar condiciones que impidan una detección fiable. Para una resolución de problemas más amplia relacionada con piezas no detectadas, compare el síntoma observado con las condiciones de prueba antes de sacar conclusiones.
- Problema de detección: El componente no se identifica. Condición contribuyente: Las rutas del circuito circundante pueden influir en la medición. Síntoma: No se muestra una identificación utilizable. Verificación: Considere si los componentes conectados podrían estar afectando el resultado.
- Problema de detección: La medición no se completa. Condición contribuyente: La conexión eléctrica puede no proporcionar una ruta de medición clara. Síntoma: El probador no puede producir un resultado. Verificación: Confirme que las puntas de prueba hacen contacto estable con el componente.
- Problema de detección: El resultado parece inconsistente. Condición contribuyente: El estado del componente o la capacidad del probador pueden influir en la lectura. Síntoma: Las mediciones varían entre intentos. Verificación: Evalúe si las condiciones de prueba se mantienen constantes.
- Problema de detección: Las pruebas repetidas en circuito no proporcionan una lectura fiable. Condición contribuyente: La configuración del circuito instalado puede limitar la detección. Síntoma: El componente no puede evaluarse con confianza. Verificación: Cuando sea adecuado, aislar el componente o usar otro método de medición puede proporcionar información diagnóstica adicional.

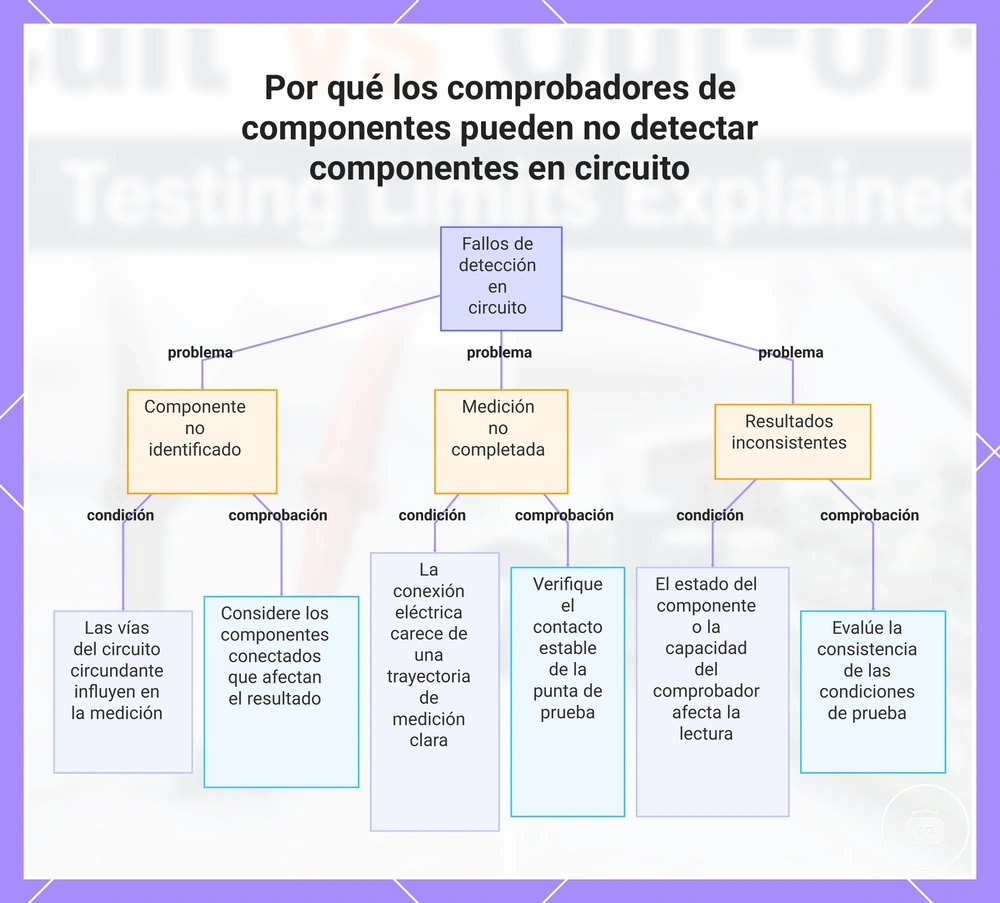

Este gráfico muestra los principales problemas de detección, sus condiciones contribuyentes y las comprobaciones recomendadas para las pruebas de componentes en circuito.
Elegir el método de prueba adecuado para el diagnóstico de piezas
Elegir el método de prueba adecuado depende del objetivo diagnóstico, la condición del circuito y el nivel de confianza en la medición requerido. Las pruebas en circuito pueden ser adecuadas para una evaluación inicial cuando el acceso y la velocidad son importantes, mientras que las pruebas fuera de circuito pueden adaptarse mejor a situaciones donde el aislamiento y una interpretación más clara son más importantes.
Utilice los criterios siguientes para hacer coincidir el objetivo de la prueba con la condición del circuito y la confianza necesaria de la medición.
- Objetivo de la prueba: Realizar una evaluación inicial sin retirar la pieza. Condición del circuito: La pieza permanece instalada. Confianza en la medición: Los resultados pueden verse afectados por la circuitería circundante. Método adecuado: Las pruebas en circuito pueden ser apropiadas.
- Objetivo de la prueba: Reducir la influencia de las rutas del circuito conectadas. Condición del circuito: La pieza puede aislarse. Confianza en la medición: La medición directa puede ser más fácil de interpretar. Método adecuado: Las pruebas fuera de circuito pueden ser apropiadas.
- Objetivo de la prueba: Equilibrar el acceso y la velocidad con la confianza diagnóstica. Condición del circuito: El acceso a la pieza y el esfuerzo de extracción varían. Confianza en la medición: El método preferido depende de si la prioridad es una evaluación rápida o una evaluación aislada. Método adecuado: Elija el método que coincida con el objetivo diagnóstico.
- Objetivo de la prueba: Investigar un resultado incierto o inconsistente. Condición del circuito: La medición inicial no proporciona una conclusión clara. Confianza en la medición: Una condición de prueba diferente puede mejorar la interpretación. Método adecuado: Considere otro método de prueba cuando el primero no proporcione suficiente confianza.

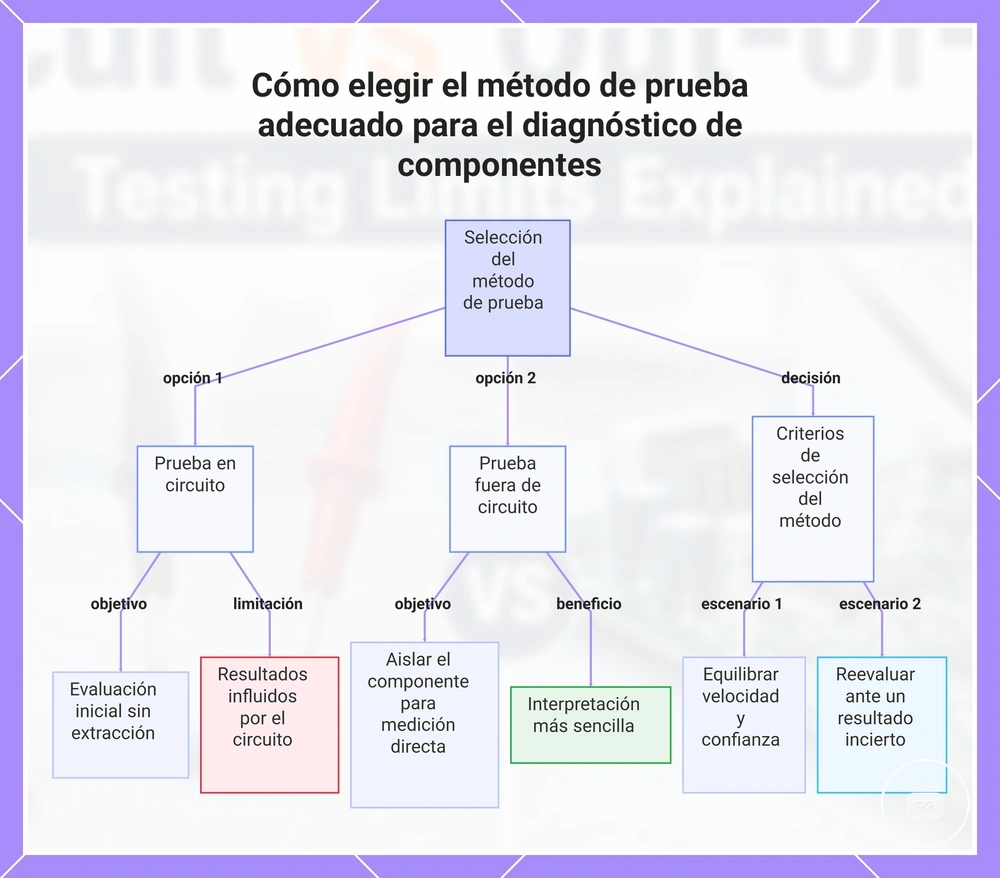

Este gráfico muestra los dos métodos principales de prueba y los criterios para elegir entre ellos según el objetivo de diagnóstico, el estado del circuito y la confianza en la medición.
