Teste em circuito e fora do circuito com testadores de componentes eletrônicos
O teste em circuito e o teste fora do circuito com um testador de componentes diferem porque o estado do teste pode influenciar como as medições são realizadas e interpretadas. O teste em circuito avalia um componente enquanto ele permanece conectado a um circuito, enquanto o teste fora do circuito mede o componente após ele ter sido isolado dos caminhos elétricos ao redor.
Um testador de componentes pode produzir resultados de medição diferentes dependendo se outros elementos do circuito influenciam o teste. O teste em circuito pode fornecer uma indicação útil da condição do componente sem remover a peça, enquanto o teste fora do circuito pode reduzir a interferência de componentes conectados e pode fornecer resultados mais fáceis de interpretar. A abordagem mais adequada depende da capacidade do testador, da configuração do circuito e do objetivo diagnóstico.
Como funcionam os testes de componentes em circuito e fora do circuito
O teste em circuito e o teste fora do circuito diferem porque o estado de conexão de um componente influencia como um testador de componentes o mede e interpreta. O teste em circuito mede um componente enquanto ele permanece instalado em um circuito, enquanto o teste fora do circuito mede o mesmo componente após ele ter sido isolado dos caminhos elétricos ao redor.
O estado de conexão afeta como a medição é obtida e como o resultado deve ser interpretado. A capacidade de teste de componentes disponível component testing capability pode ainda depender do método de teste, do componente avaliado e da influência do circuito ao redor na medição.

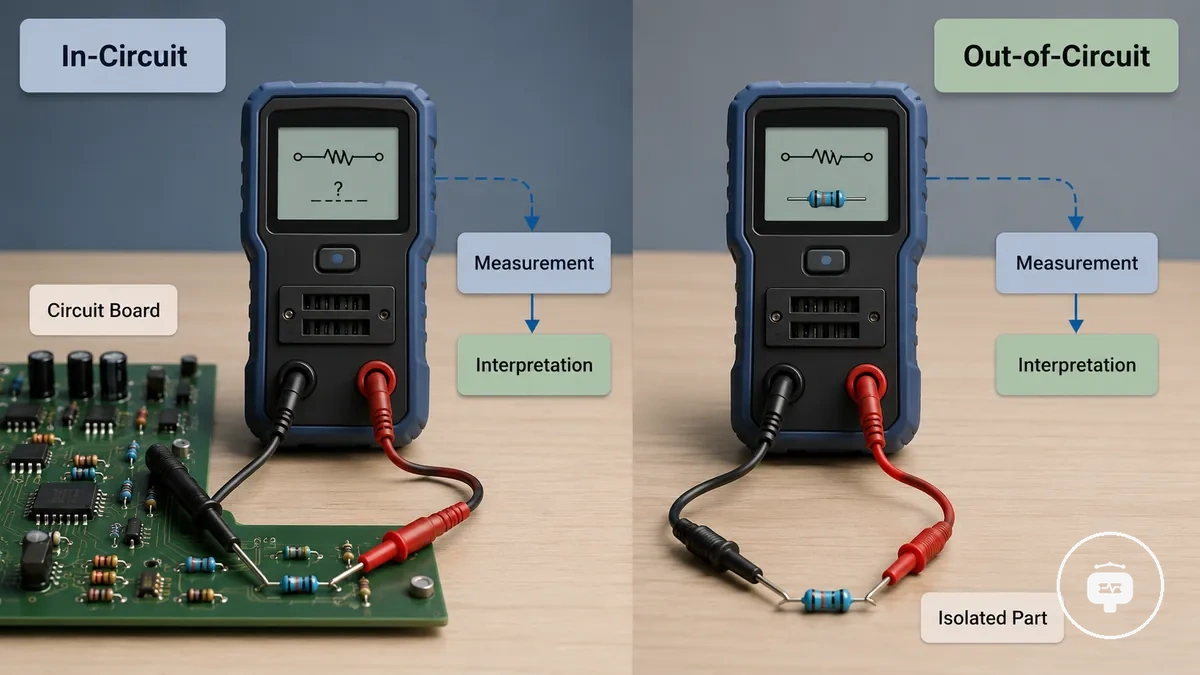

Compreender a comparação fica mais fácil quando as condições de teste são visualizadas lado a lado.
| Método de teste | Condição de conexão | Influência na medição | Impacto na interpretação |
|---|---|---|---|
| Teste em circuito | O componente permanece conectado ao circuito. | Os caminhos elétricos ao redor podem influenciar os valores medidos. | Os resultados podem apoiar uma avaliação inicial, mas podem exigir interpretação dentro do contexto do circuito. |
| Teste fora do circuito | O componente é isolado antes da medição. | A medição é realizada com menos influência de outros componentes conectados. | Os resultados podem ser mais fáceis de interpretar porque o componente é medido de forma mais direta. |

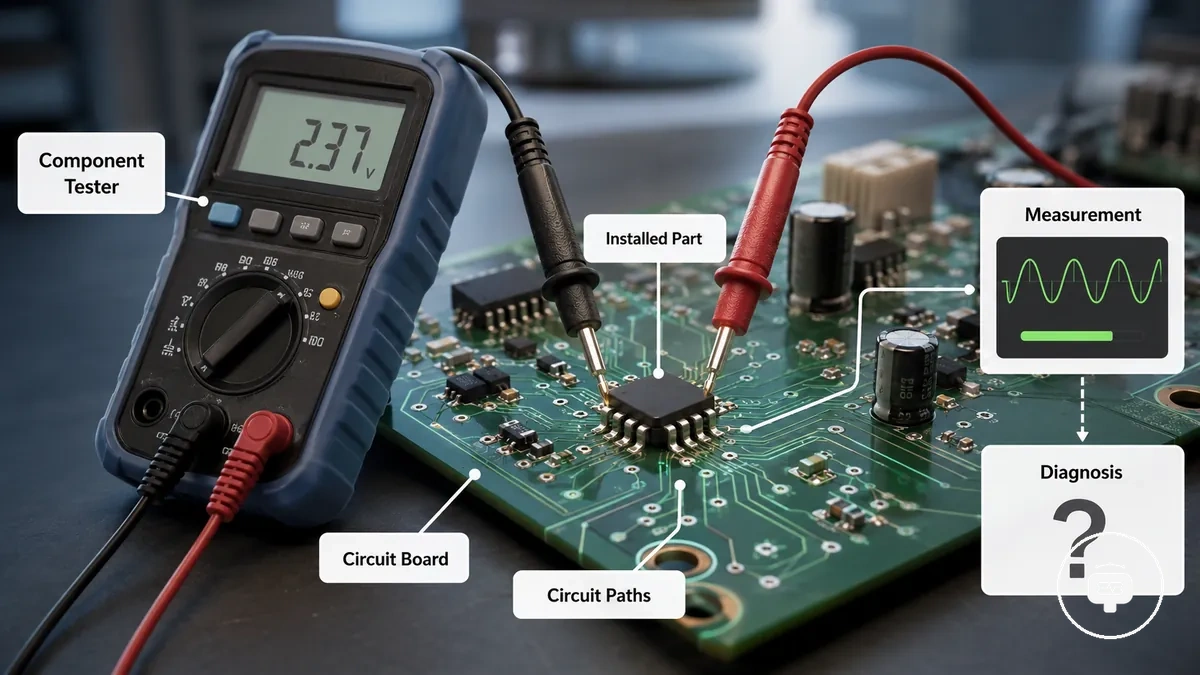

Teste em circuito para componentes em placas de circuito
Um testador de componentes pode avaliar um componente instalado enquanto ele permanece conectado a uma placa de circuito. Como o componente ainda está eletricamente conectado aos circuitos ao redor, a medição reflete tanto o componente instalado quanto sua interação com o circuito, e o valor diagnóstico depende do projeto do circuito e da capacidade do testador.
Um caso de uso comum é verificar uma placa de circuito montada para determinar se um componente pode precisar de investigação adicional antes de ser removido. Nessa situação, o testador de componentes pode fornecer informações diagnósticas úteis sem isolar imediatamente o componente. Seguir as orientações sobre como usar o testador pode ajudar a garantir que o testador seja aplicado adequadamente durante medições em circuito.
- O componente instalado permanece conectado a outros caminhos elétricos na placa de circuito.
- As interações de medição podem ser influenciadas por componentes ao redor e conexões do circuito.
- A interpretação dos valores medidos depende tanto do componente instalado quanto do circuito conectado.
- O teste em circuito pode apoiar o diagnóstico preliminar, mas o resultado varia com a configuração do circuito e as capacidades do testador de componentes.

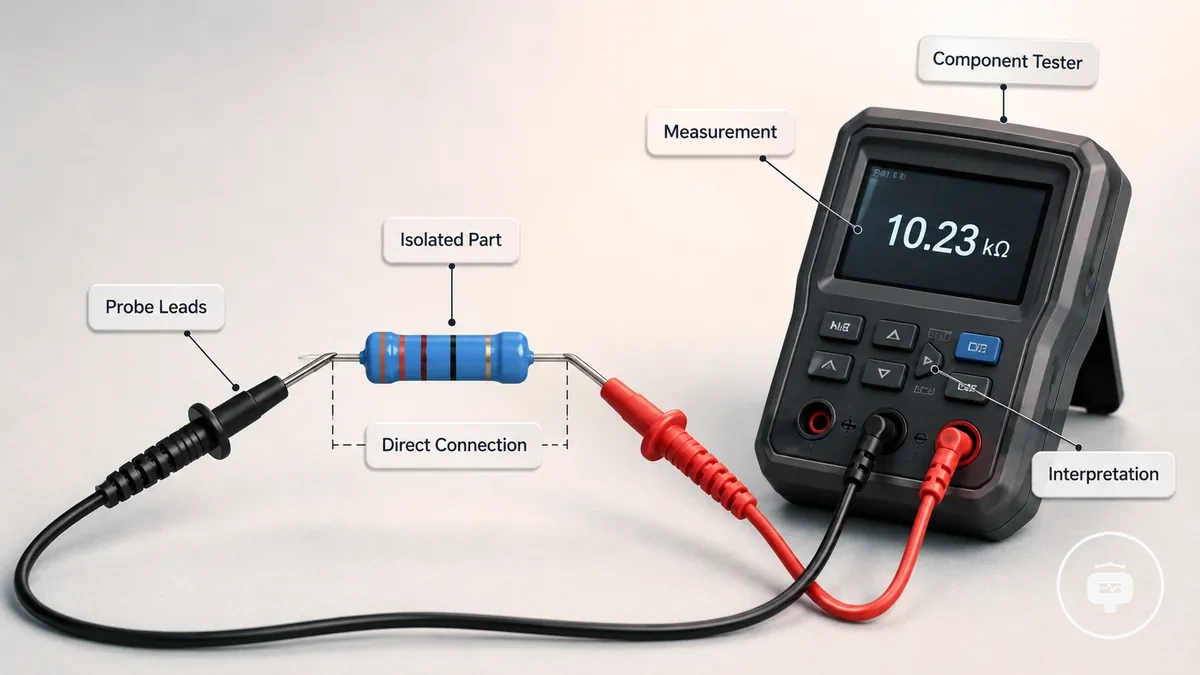

Teste fora do circuito para componentes eletrônicos isolados
O teste fora do circuito começa isolando o componente para que um testador de componentes possa medi-lo por meio de uma conexão direta. Como o componente isolado não é mais influenciado pelos caminhos do circuito ao redor, os valores medidos podem ser mais fáceis de interpretar, embora o resultado do diagnóstico ainda dependa da condição do componente e das capacidades do testador.
Um componente isolado é comumente conectado ao testador usando pontas de prova ou um soquete, em vez de permanecer preso à placa de circuito. Usar uma configuração adequada de probe and socket setup pode ajudar a estabelecer uma conexão de medição direta, reconhecendo que o isolamento por si só não garante um diagnóstico definitivo.
Por exemplo, remover um componente que exige uma avaliação mais detalhada pode aumentar a confiança na medição, pois a influência do circuito ao redor é reduzida. Ainda assim, os valores medidos devem ser interpretados de acordo com a condição do componente isolado e o propósito do teste.
Antes de realizar uma medição isolada, considere estas condições:
- Confirme que o componente está totalmente isolado dos caminhos do circuito conectado.
- Use contato direto com pontas de prova adequadas ou um soquete compatível.
- Interprete os valores medidos no contexto do componente isolado e da capacidade do testador.
- O isolamento pode reduzir a influência do circuito, mas a interpretação da medição ainda depende das condições de teste e do estado do componente.

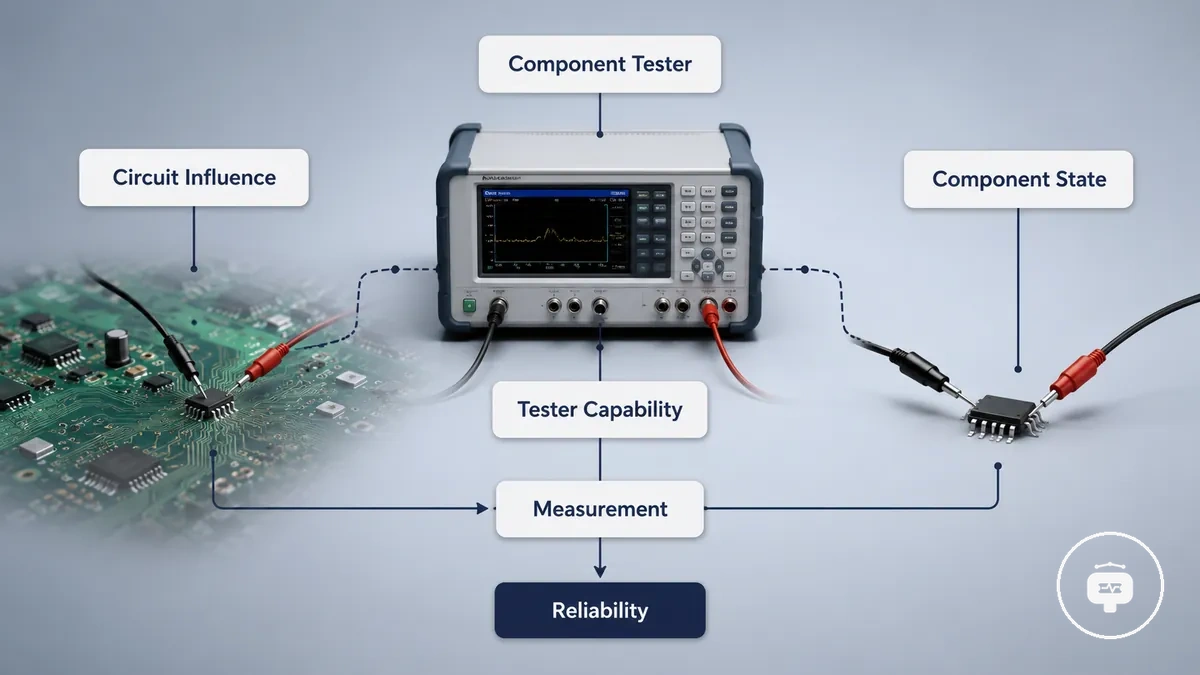

Precisão e limitações dos testadores de componentes no teste em circuito
A precisão de um testador de componentes depende das condições de medição sob as quais o teste é realizado. A influência do circuito, a condição do componente e a capacidade do testador podem afetar os valores medidos; portanto, a confiabilidade do resultado deve ser avaliada dentro do ambiente de teste, em vez de tratada como uma indicação absoluta da condição do componente.
Os fatores abaixo mostram por que os resultados de medição podem diferir entre as condições de teste. Para uma discussão mais ampla sobre accuracy and limitations e os diferentes papéis das ferramentas de medição, consulte limites frente ao multímetro.
| Condição de medição | Fator de influência | Efeito na confiabilidade |
|---|---|---|
| Componente conectado a um circuito | Interação elétrica com componentes e caminhos do circuito ao redor | Os valores medidos podem ser influenciados pelo circuito completo, exigindo interpretação cuidadosa. |
| Componente testado isoladamente | Conexão direta entre o testador de componentes e o componente | A influência reduzida do circuito pode aumentar a confiança na interpretação da medição. |
| Diferentes situações de teste | Estado do componente e capacidade do testador | A confiabilidade da medição depende das condições de teste e deve ser qualificada de acordo. |
Por que os testadores de componentes podem não detectar componentes em circuito
Quando um testador de componentes não detecta ou mede um componente enquanto ele permanece conectado a um circuito, as condições do circuito frequentemente estão influenciando a medição. A detecção depende da interação entre o componente instalado, os caminhos elétricos ao redor e as capacidades do testador; portanto, um componente não detectado não deve ser tratado como evidência de uma única falha.
As seguintes verificações de diagnóstico podem ajudar a identificar condições que podem impedir a detecção confiável. Para uma solução de problemas mais ampla relacionada a peças não detectadas, compare o sintoma observado com as condições de teste antes de tirar conclusões.
- Problema de detecção: O componente não é identificado. Condição contribuinte: Os caminhos do circuito ao redor podem influenciar a medição. Sintoma: Nenhuma identificação utilizável é exibida. Verificação: Considere se componentes conectados podem estar afetando o resultado.
- Problema de detecção: A medição não é concluída. Condição contribuinte: A conexão elétrica pode não fornecer um caminho de medição claro. Sintoma: O testador não consegue produzir um resultado. Verificação: Verifique se as pontas de prova estão fazendo contato estável com o componente.
- Problema de detecção: O resultado parece inconsistente. Condição contribuinte: A condição do componente ou a capacidade do testador pode influenciar a leitura. Sintoma: As medições variam entre as tentativas. Verificação: Avalie se as condições de teste permanecem consistentes.
- Problema de detecção: O teste em circuito repetido não fornece uma leitura confiável. Condição contribuinte: A configuração do circuito instalado pode limitar a detecção. Sintoma: O componente não pode ser avaliado com confiança. Verificação: Quando apropriado, isolar o componente ou usar outra abordagem de medição pode fornecer informações diagnósticas adicionais.

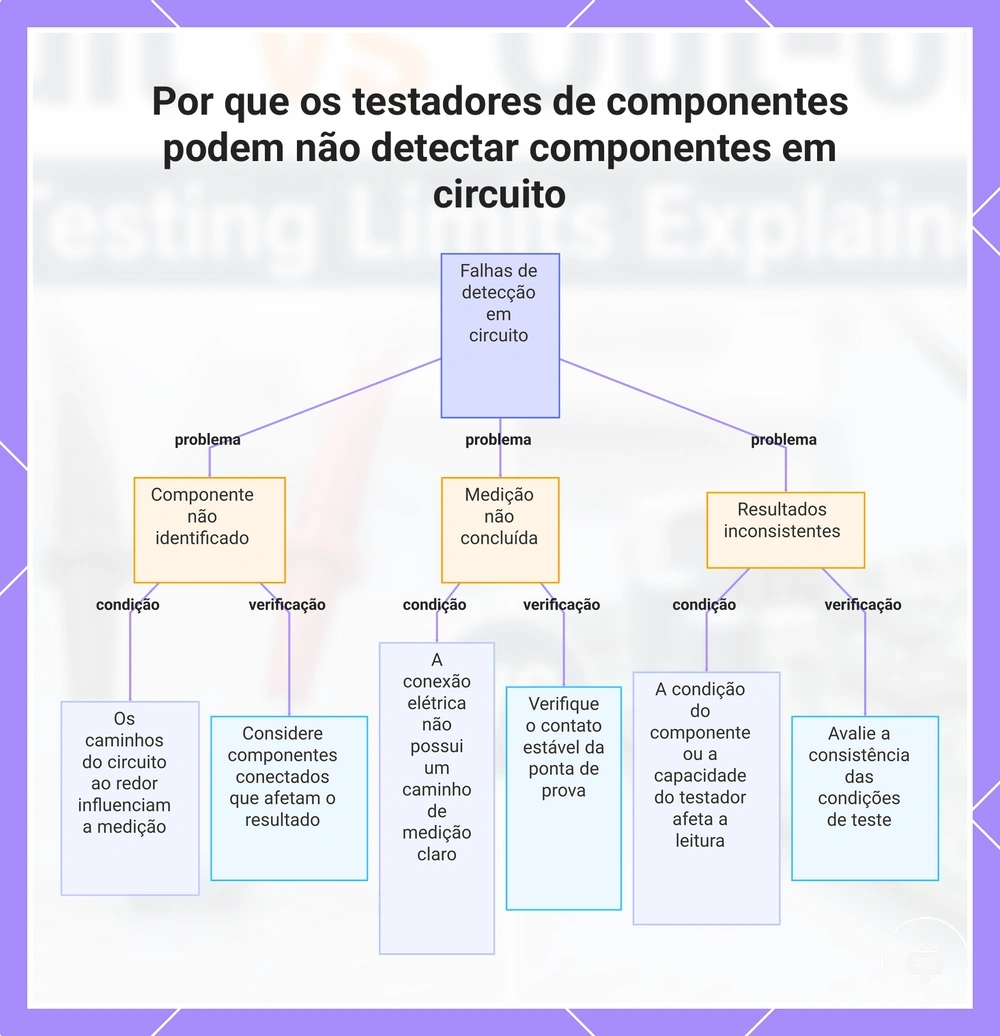

Este gráfico mostra os principais problemas de detecção, suas condições contribuintes e as verificações recomendadas para testes de componentes em circuito.
Escolhendo o método de teste adequado para diagnóstico de componentes
Escolher o método de teste adequado depende do objetivo diagnóstico, da condição do circuito e do nível de confiança na medição necessário. O teste em circuito pode ser adequado para uma avaliação inicial quando acesso e rapidez importam, enquanto o teste fora do circuito pode ser mais adequado para situações em que o isolamento e uma interpretação mais clara são mais importantes.
Use os critérios abaixo para alinhar o objetivo do teste com a condição do circuito e a confiança necessária na medição.
- Objetivo do teste: Realizar uma avaliação inicial sem remover o componente. Condição do circuito: O componente permanece instalado. Confiança na medição: Os resultados podem ser influenciados pelo circuito ao redor. Método adequado: O teste em circuito pode ser apropriado.
- Objetivo do teste: Reduzir a influência dos caminhos do circuito conectado. Condição do circuito: O componente pode ser isolado. Confiança na medição: A medição direta pode ser mais fácil de interpretar. Método adequado: O teste fora do circuito pode ser apropriado.
- Objetivo do teste: Equilibrar acesso e rapidez com confiança diagnóstica. Condição do circuito: O acesso ao componente e o esforço de remoção variam. Confiança na medição: O método preferido depende se a triagem rápida ou a avaliação isolada é a prioridade. Método adequado: Escolha o método que corresponde ao objetivo diagnóstico.
- Objetivo do teste: Investigar um resultado incerto ou inconsistente. Condição do circuito: A medição inicial não fornece uma conclusão clara. Confiança na medição: Uma condição de teste diferente pode melhorar a interpretação. Método adequado: Considere outra abordagem de teste quando o primeiro método não fornecer confiança suficiente.

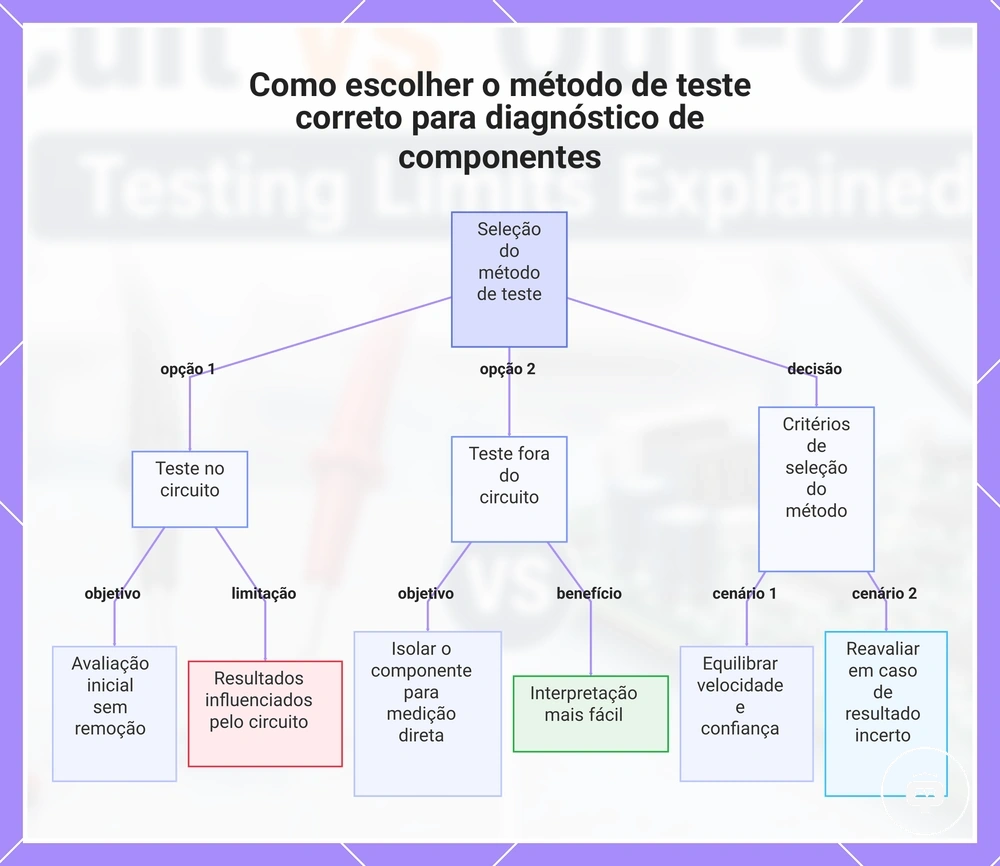

Este gráfico mostra os dois principais métodos de teste e os critérios para selecionar entre eles com base no objetivo do diagnóstico, na condição do circuito e na confiança da medição.
