Prüfung in der Schaltung und außerhalb mit elektronischen Bauteiltestern
Die Prüfung in der Schaltung und die Prüfung außerhalb der Schaltung mit einem Bauteiltester unterscheiden sich, da der Prüfzustand beeinflussen kann, wie Messungen durchgeführt und interpretiert werden. Die Prüfung in der Schaltung bewertet ein Bauteil, während es mit einer Schaltung verbunden bleibt, wohingegen die Prüfung außerhalb der Schaltung das Bauteil misst, nachdem es von den umgebenden elektrischen Pfaden isoliert wurde.
Ein Bauteiltester kann unterschiedliche Messergebnisse liefern, je nachdem, ob andere Schaltungselemente die Prüfung beeinflussen. Die Prüfung in der Schaltung kann eine nützliche Einschätzung des Bauteilzustands liefern, ohne das Bauteil ausbauen zu müssen, während die Prüfung außerhalb der Schaltung Störungen durch verbundene Komponenten reduzieren und Ergebnisse liefern kann, die leichter zu interpretieren sind. Der am besten geeignete Ansatz hängt von der Leistungsfähigkeit des Testers, der Schaltungskonfiguration und dem Diagnoseziel ab.
Wie die Prüfung in der Schaltung und außerhalb der Schaltung funktioniert
Die Prüfung in der Schaltung und die Prüfung außerhalb der Schaltung unterscheiden sich, weil der Verbindungszustand eines Bauteils beeinflusst, wie ein Bauteiltester es misst und interpretiert. Die Prüfung in der Schaltung misst ein Bauteil, während es in einer Schaltung installiert bleibt, wohingegen die Prüfung außerhalb der Schaltung dasselbe Bauteil misst, nachdem es von den umgebenden elektrischen Pfaden isoliert wurde.
Der Verbindungszustand beeinflusst, wie die Messung durchgeführt wird und wie das Ergebnis interpretiert werden sollte. Die verfügbare Prüfung von Bauteilen kann auch von der Prüfmethode, dem zu bewertenden Bauteil und dem Einfluss der umgebenden Schaltung auf die Messung abhängen.

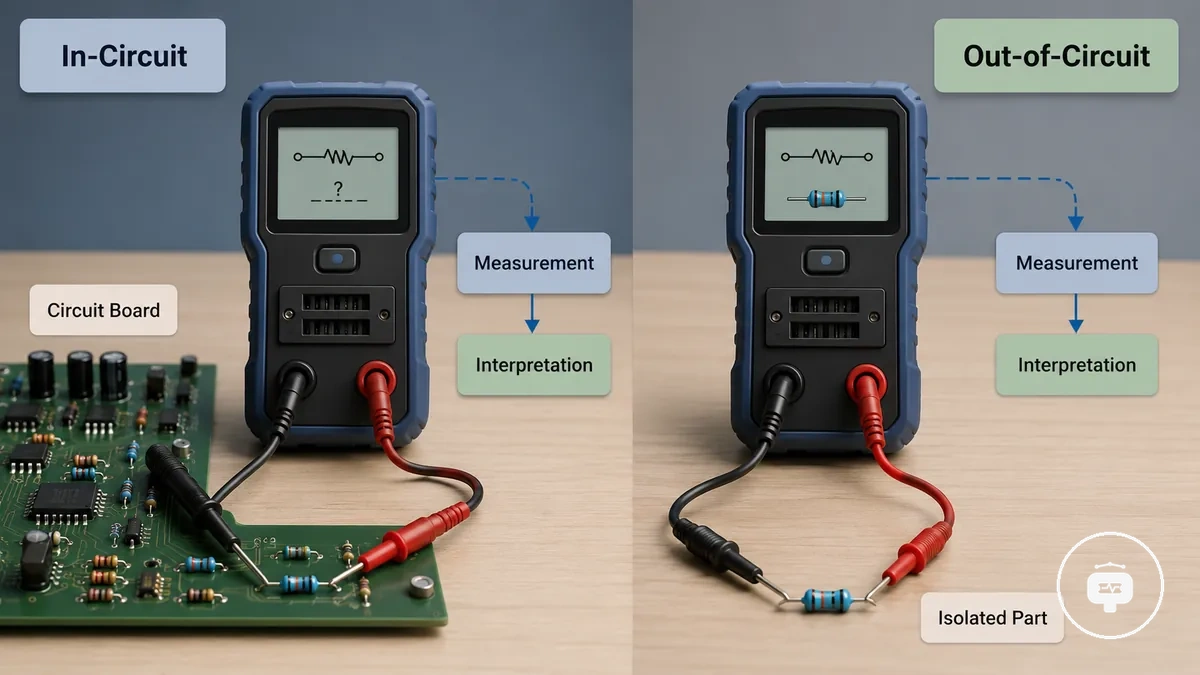

Der Vergleich wird leichter verständlich, wenn die Prüfbedingungen nebeneinander betrachtet werden.
| Prüfmethode | Verbindungszustand | Messeinfluss | Auswirkung auf die Interpretation |
|---|---|---|---|
| Prüfung in der Schaltung | Das Bauteil bleibt mit der Schaltung verbunden. | Umgebende elektrische Pfade können die Messwerte beeinflussen. | Ergebnisse können eine erste Einschätzung unterstützen, erfordern aber möglicherweise eine Interpretation im Schaltungskontext. |
| Prüfung außerhalb der Schaltung | Das Bauteil wird vor der Messung isoliert. | Die Messung erfolgt mit geringerem Einfluss durch andere verbundene Bauteile. | Ergebnisse sind möglicherweise leichter zu interpretieren, da das Bauteil direkter gemessen wird. |
Prüfung in der Schaltung für Bauteile auf Leiterplatten

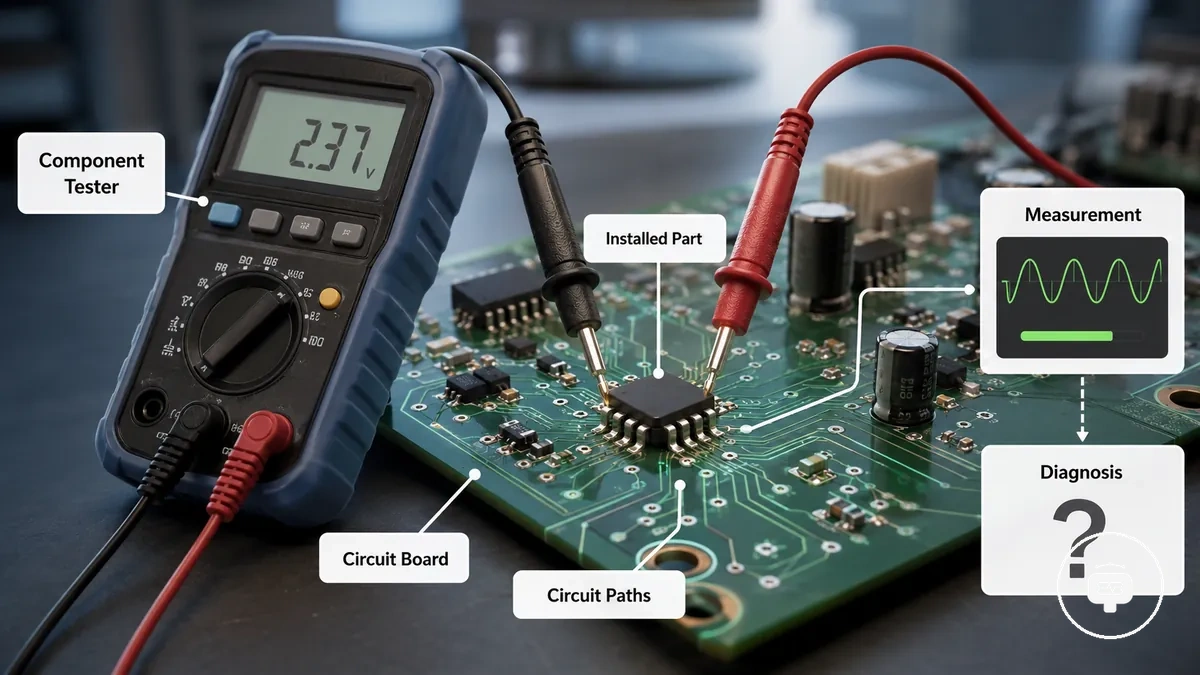

Ein Bauteiltester kann ein eingebautes Bauteil bewerten, während es mit einer Leiterplatte verbunden bleibt. Da das Bauteil noch elektrisch mit der umgebenden Schaltung verbunden ist, spiegelt die Messung sowohl das eingebaute Bauteil als auch seine Wechselwirkung mit der Schaltung wider, sodass der Diagnosewert vom Schaltungsdesign und der Leistungsfähigkeit des Testers abhängt.
Ein häufiger Anwendungsfall ist die Überprüfung einer bestückten Leiterplatte, um festzustellen, ob ein Bauteil möglicherweise eine weitere Untersuchung benötigt, bevor es ausgebaut wird. In dieser Situation kann der Bauteiltester nützliche Diagnoseinformationen liefern, ohne das Bauteil sofort zu isolieren. Die Beachtung der Hinweise zur Bedienung des Testers kann dazu beitragen, dass der Tester bei Messungen in der Schaltung richtig eingesetzt wird.
- Das eingebaute Bauteil bleibt mit anderen elektrischen Pfaden auf der Leiterplatte verbunden.
- Messwechselwirkungen können durch umgebende Bauteile und Schaltungsverbindungen beeinflusst werden.
- Die Interpretation der Messwerte hängt sowohl vom eingebauten Bauteil als auch von der angeschlossenen Schaltung ab.
- Die Prüfung in der Schaltung kann eine vorläufige Diagnose unterstützen, das Ergebnis variiert jedoch mit der Schaltungskonfiguration und den Fähigkeiten des Bauteiltesters.
Prüfung außerhalb der Schaltung für isolierte elektronische Bauteile
Die Prüfung außerhalb der Schaltung beginnt mit der Isolierung des Bauteils, sodass ein Bauteiltester es über eine direkte Verbindung messen kann. Da das isolierte Bauteil nicht mehr von umgebenden Schaltungspfaden beeinflusst wird, sind die gemessenen Werte möglicherweise leichter zu interpretieren, obwohl das Diagnoseergebnis weiterhin vom Zustand des Bauteils und den Fähigkeiten des Testers abhängt.

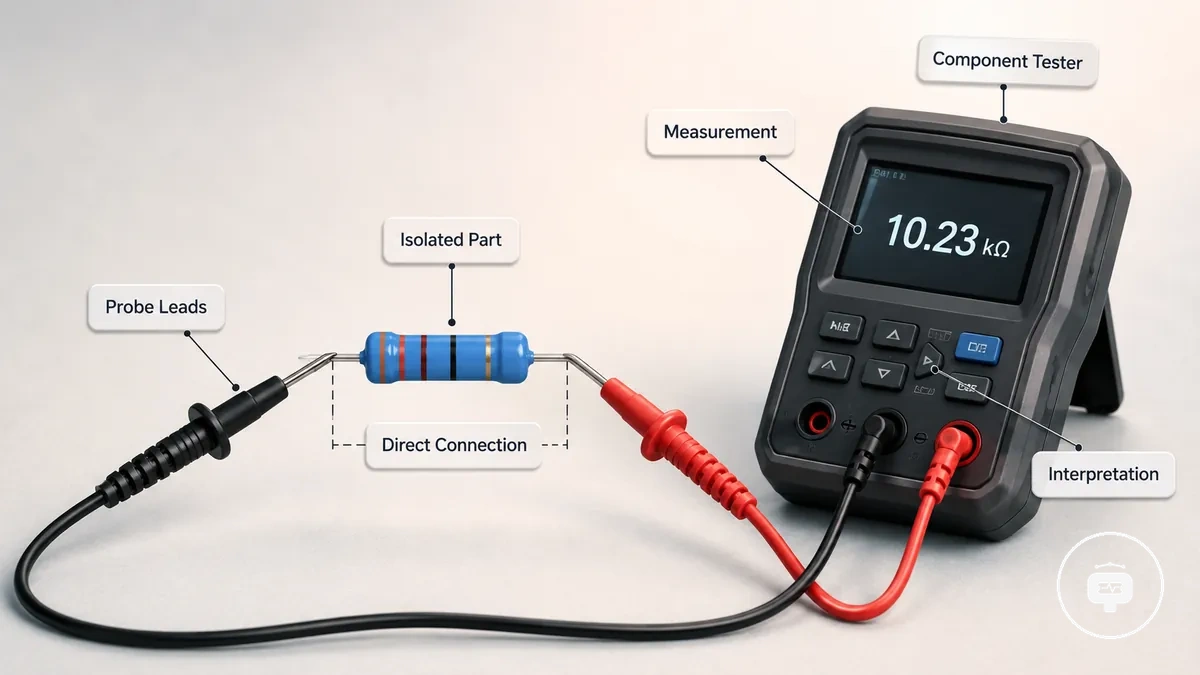

Ein isoliertes Bauteil wird üblicherweise mit Messleitungen oder einem Sockel mit dem Tester verbunden, anstatt auf der Leiterplatte angeschlossen zu bleiben. Die Verwendung eines geeigneten Messleitungs- und Sockelaufbaus kann helfen, eine direkte Messverbindung herzustellen, wobei zu beachten ist, dass die Isolierung allein keine endgültige Diagnose garantiert.
Zum Beispiel kann das Entfernen eines Bauteils, das eine genauere Bewertung erfordert, die Sicherheit der Messung erhöhen, da der Einfluss der umgebenden Schaltung reduziert wird. Dennoch sollten die gemessenen Werte entsprechend dem Zustand des isolierten Bauteils und dem Zweck der Prüfung interpretiert werden.
Vor der Durchführung einer isolierten Messung sollten diese Bedingungen berücksichtigt werden:
- Sicherstellen, dass das Bauteil vollständig von angeschlossenen Schaltungspfaden isoliert ist.
- Direkten Kontakt mit geeigneten Messleitungen oder einem kompatiblen Sockel verwenden.
- Gemessene Werte im Kontext sowohl des isolierten Bauteils als auch der Leistungsfähigkeit des Testers interpretieren.
- Isolierung kann den Schaltungseinfluss reduzieren, aber die Messinterpretation hängt weiterhin von den Prüfbedingungen und dem Bauteilzustand ab.
Genauigkeit und Grenzen von Bauteiltestern bei der Schaltungsprüfung

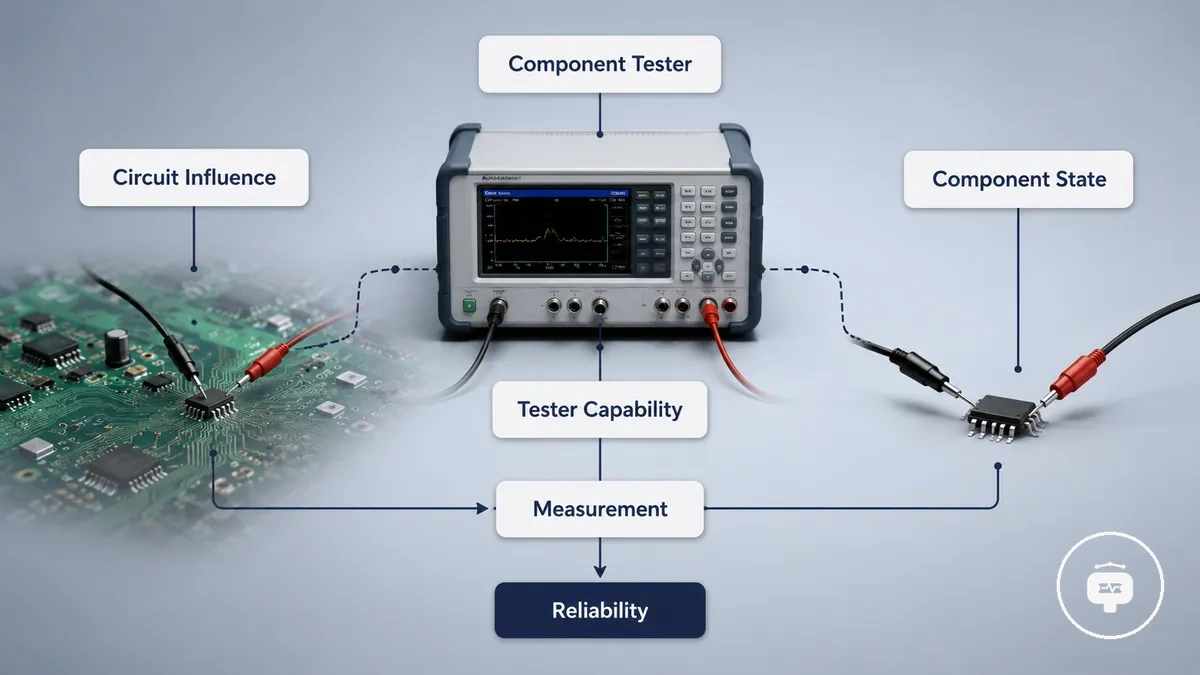

Die Genauigkeit eines Bauteiltesters hängt von den Messbedingungen ab, unter denen die Prüfung durchgeführt wird. Schaltungseinfluss, Bauteilzustand und die Leistungsfähigkeit des Testers können die Messwerte beeinflussen, daher sollte die Zuverlässigkeit des Ergebnisses innerhalb der Prüfumgebung bewertet werden und nicht als absolute Angabe des Bauteilzustands behandelt werden.
Die folgenden Faktoren zeigen, warum Messergebnisse zwischen Prüfbedingungen variieren können. Eine breitere Diskussion zu Genauigkeit und Grenzen und den unterschiedlichen Rollen von Messwerkzeugen finden Sie unter Tester im Vergleich zu Multimeter-Grenzen.
| Messbedingung | Einflussfaktor | Auswirkung auf die Zuverlässigkeit |
|---|---|---|
| Bauteil mit einer Schaltung verbunden | Elektrische Wechselwirkung mit umgebenden Bauteilen und Schaltungspfaden | Messwerte können durch die gesamte Schaltung beeinflusst werden und erfordern eine sorgfältige Interpretation. |
| Bauteil isoliert geprüft | Direkte Verbindung zwischen Bauteiltester und Bauteil | Reduzierter Schaltungseinfluss kann die Sicherheit bei der Interpretation der Messung verbessern. |
| Verschiedene Prüfsituationen | Bauteilzustand und Leistungsfähigkeit des Testers | Die Messzuverlässigkeit hängt von den Prüfbedingungen ab und sollte entsprechend bewertet werden. |
Warum Bauteiltester Bauteile in der Schaltung möglicherweise nicht erkennen
Wenn ein Bauteiltester ein Bauteil nicht erkennt oder misst, während es mit einer Schaltung verbunden ist, beeinflussen häufig die Schaltungsbedingungen die Messung. Die Erkennung hängt von der Wechselwirkung zwischen dem eingebauten Bauteil, den umgebenden elektrischen Pfaden und den Fähigkeiten des Testers ab, sodass ein nicht erkanntes Bauteil nicht als Nachweis eines einzelnen Fehlers behandelt werden sollte.
Die folgenden Diagnoseschritte können helfen, Bedingungen zu identifizieren, die eine zuverlässige Erkennung verhindern können. Eine breitere Fehlersuche zu nicht erkannten Bauteilen sollte das beobachtete Symptom mit den Prüfbedingungen vergleichen, bevor Schlussfolgerungen gezogen werden.
- Erkennungsproblem: Das Bauteil wird nicht identifiziert. Beitragende Bedingung: Umgebende Schaltungspfade können die Messung beeinflussen. Symptom: Es wird keine brauchbare Identifikation angezeigt. Prüfung: Abwägen, ob verbundene Bauteile das Ergebnis beeinflussen könnten.
- Erkennungsproblem: Die Messung wird nicht abgeschlossen. Beitragende Bedingung: Die elektrische Verbindung bietet möglicherweise keinen klaren Messpfad. Symptom: Der Tester kann kein Ergebnis liefern. Prüfung: Sicherstellen, dass die Prüfspitzen stabilen Kontakt mit dem Bauteil haben.
- Erkennungsproblem: Das Ergebnis erscheint inkonsistent. Beitragende Bedingung: Der Bauteilzustand oder die Leistungsfähigkeit des Testers können den Messwert beeinflussen. Symptom: Messungen variieren zwischen den Versuchen. Prüfung: Bewerten, ob die Prüfbedingungen gleichbleibend sind.
- Erkennungsproblem: Wiederholte Prüfung in der Schaltung liefert keinen zuverlässigen Messwert. Beitragende Bedingung: Die installierte Schaltungskonfiguration kann die Erkennung einschränken. Symptom: Das Bauteil kann nicht mit Sicherheit bewertet werden. Prüfung: Wenn angemessen, kann das Isolieren des Bauteils oder die Verwendung eines anderen Messansatzes zusätzliche Diagnoseinformationen liefern.

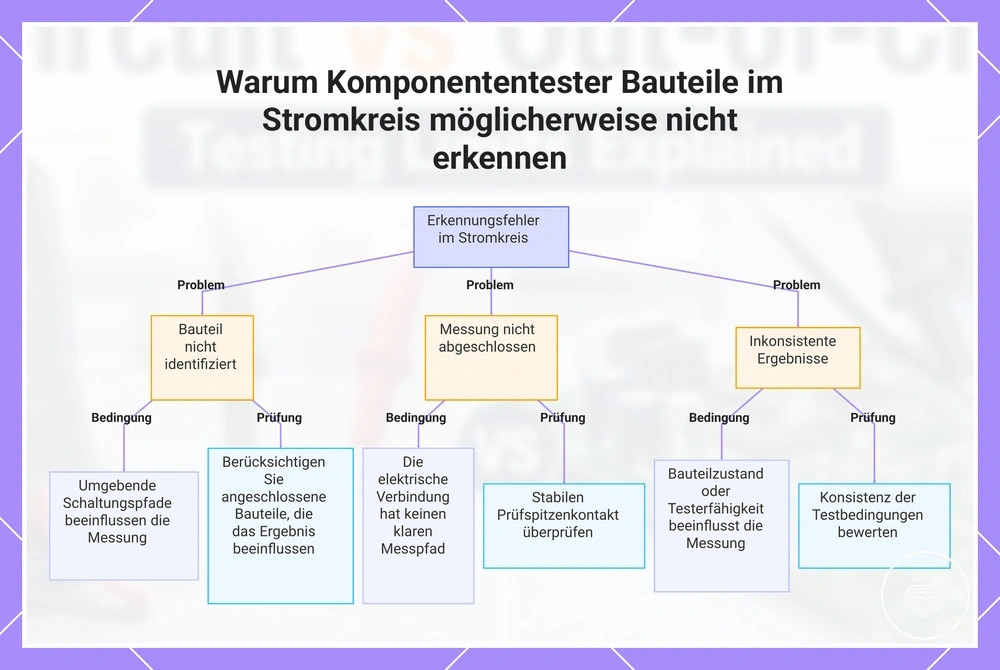

Dieses Diagramm zeigt die wichtigsten Erkennungsprobleme, ihre beitragenden Bedingungen und empfohlenen Prüfungen für die In-Circuit-Komponentenprüfung.
Die richtige Prüfmethode für die Bauteildiagnose wählen
Die Wahl der geeigneten Prüfmethode hängt vom Diagnoseziel, dem Schaltungszustand und dem erforderlichen Maß an Messsicherheit ab. Die Prüfung in der Schaltung kann für eine erste Einschätzung geeignet sein, wenn Zugang und Geschwindigkeit wichtig sind, während die Prüfung außerhalb der Schaltung besser für Situationen geeignet sein kann, in denen Isolierung und klarere Interpretation von größerer Bedeutung sind.
Verwenden Sie die folgenden Kriterien, um das Prüfziel mit dem Schaltungszustand und der erforderlichen Sicherheit aus der Messung abzugleichen.
- Prüfziel: Eine erste Einschätzung ohne Ausbau des Bauteils durchführen. Schaltungszustand: Das Bauteil bleibt eingebaut. Messsicherheit: Ergebnisse können durch die umgebende Schaltung beeinflusst werden. Geeignete Methode: Prüfung in der Schaltung kann geeignet sein.
- Prüfziel: Den Einfluss verbundener Schaltungspfade reduzieren. Schaltungszustand: Das Bauteil kann isoliert werden. Messsicherheit: Die direkte Messung kann leichter zu interpretieren sein. Geeignete Methode: Prüfung außerhalb der Schaltung kann geeignet sein.
- Prüfziel: Zugang und Geschwindigkeit mit Diagnosesicherheit abwägen. Schaltungszustand: Zugang und Ausbauaufwand des Bauteils variieren. Messsicherheit: Die bevorzugte Methode hängt davon ab, ob eine schnelle Durchsicht oder eine isolierte Bewertung Priorität hat. Geeignete Methode: Die Methode wählen, die dem Diagnoseziel entspricht.
- Prüfziel: Ein unsicheres oder inkonsistentes Ergebnis untersuchen. Schaltungszustand: Die erste Messung liefert kein klares Ergebnis. Messsicherheit: Ein anderer Prüfzustand kann die Interpretation verbessern. Geeignete Methode: Einen anderen Prüfansatz in Betracht ziehen, wenn die erste Methode nicht genügend Sicherheit bietet.

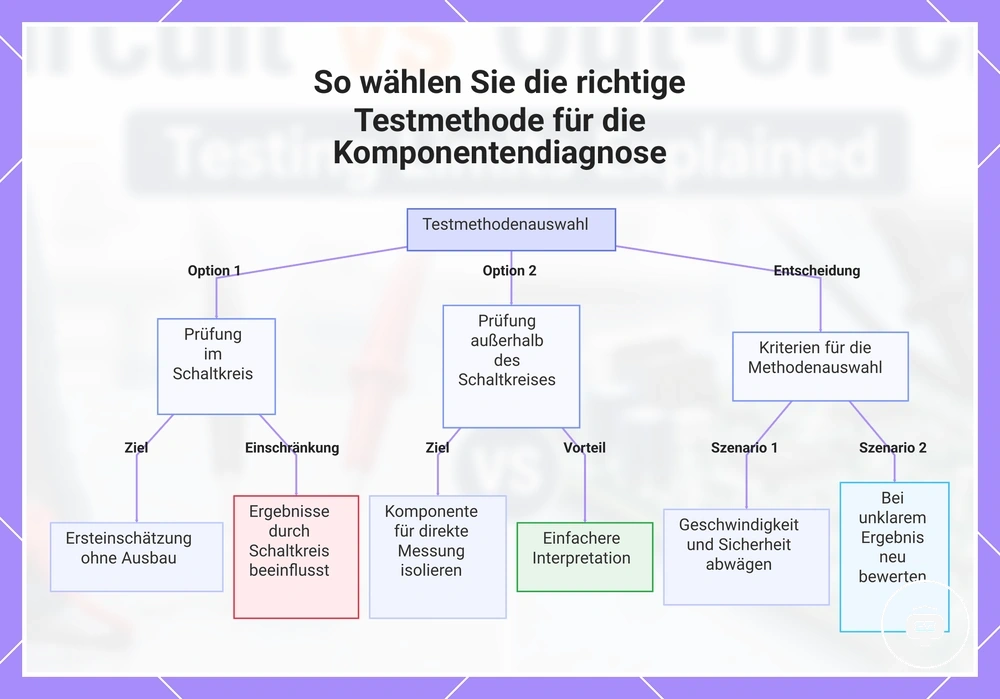

Dieses Diagramm zeigt die beiden wichtigsten Testmethoden und die Kriterien für die Auswahl zwischen ihnen, basierend auf dem Diagnoseziel, dem Schaltungszustand und der Messsicherheit.
