Falsche Messwerte und nicht erkannte Bauteile beim Bauteiltester

Wenn ein Bauteiltester falsche Messwerte liefert oder ein Bauteil nicht erkennt, kann das Ergebnis auf einen Messfehler, eine instabile Verbindung, den Zustand des Bauteils oder die Prüfanordnung zurückzuführen sein. Ein unbekanntes Ergebnis bestätigt für sich genommen nicht, dass das Bauteil defekt ist.

Der Bauteiltester kann ein Bauteil anders messen oder identifizieren, wenn sich der Sockelkontakt, die Sondenplatzierung, die Bauteilanschlüsse oder die Prüfbedingungen ändern. Fehlerhafte Werte und Erkennungsfehler erfordern eine Diagnose, die den Tester, die Verbindungspunkte und das Bauteil umfasst, anstatt von einer einzelnen vermeintlichen Ursache auszugehen.

Diese Fehlerbehebung umfasst unerwartete Messwerte, fehlgeschlagene Erkennungen, Verbindungsfaktoren und Prüfbedingungen. Jedes Symptom sollte im Zusammenhang bewertet werden, bevor Reparatur, Kalibrierung oder Austausch in Betracht gezogen werden.

Warum elektronische Bauteiltester falsche Messwerte liefern oder unbekannte Ergebnisse anzeigen

Die Ergebnisse des Bauteiltesters hängen vom Zustand des Bauteils, der Verbindungsqualität und dem Zustand des Testers ab. Falsche Messwerte oder unbekannte Ergebnisse können auftreten, wenn eine oder mehrere dieser Bedingungen die Messung oder Identifizierung des Bauteils durch den Tester beeinflussen. Das angezeigte Ergebnis sollte daher im Prüfkontext interpretiert werden und nicht als endgültige Diagnose.

Eine breite Bewertung ist in der Regel zuverlässiger als die Annahme einer einzelnen Fehlerursache. Messfähigkeit, Verbindungsstabilität und Prüfbedingungen können das Ergebnis beeinflussen. Das Verständnis von accuracy limits hilft zu erklären, warum unterschiedliche Situationen verschiedene Messwerte hervorbringen können. Ein unbekanntes Ergebnis bedeutet nicht immer, dass das geprüfte Bauteil ausgefallen ist.

• Der Zustand des Bauteils kann die Identifizierung oder die Messwerte beeinflussen.
• Kontakt über Sonde oder Sockel kann die Messstabilität beeinflussen.
• Der Zustand des Testers oder der Betriebszustand kann das Erkennungsverhalten beeinflussen.
• Die Prüfbedingungen können ändern, wie der Bauteiltester das angeschlossene Bauteil interpretiert.

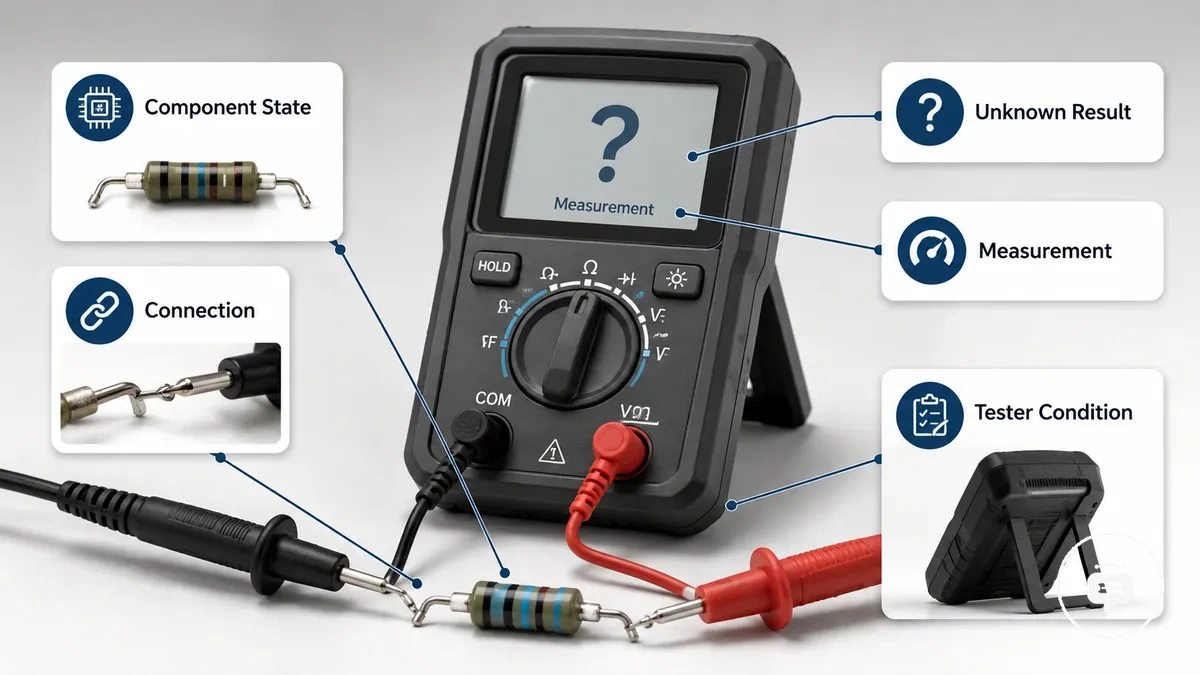

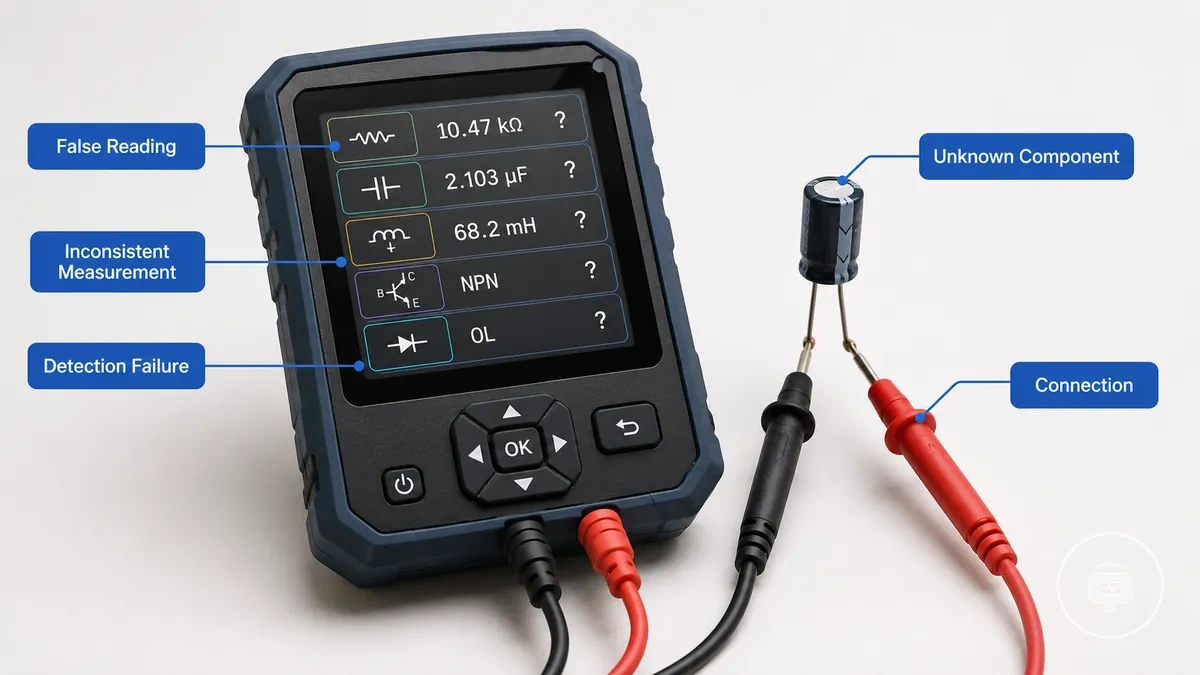

Das folgende Bild zeigt die Beziehung zwischen dem Tester, dem angeschlossenen Bauteil und den Verbindungspunkten, die die Messergebnisse beeinflussen können. Es veranschaulicht die zu bewertenden Bedingungen und nicht einen bestätigten Fehler.

Wenn diese Bedingungen als zusammenhängende Diagnosefaktoren betrachtet werden, entsteht eine klarere Grundlage für die Interpretation spezifischer Symptome, ohne davon auszugehen, dass jeder unerwartete Messwert dieselbe Ursache hat.

Häufige Symptome bei Problemen mit elektronischen Bauteiltestern

Symptome zeigen, wie sich ein Bauteiltester während der Messung verhält, aber sie identifizieren für sich genommen nicht die zugrunde liegende Ursache. Falsche Messwerte, ein unbekanntes Bauteilergebnis und inkonsistente Messungen können jeweils auf einen Prüfzustand hinweisen, der eine weitere Bewertung erfordert.

Symptome sollten erkannt werden, bevor sie interpretiert werden. Das gleiche sichtbare Ergebnis kann bei verschiedenen Bauteilen oder Prüfaufbauten auftreten, daher sollte ein einzelnes Symptom nicht als Nachweis eines bestimmten Fehlers behandelt werden.

Die folgende Checkliste fasst häufige, vom Benutzer beobachtete Symptome zusammen, ohne eine bestimmte Ursache zuzuweisen oder eine Reparaturmethode zu empfehlen.

• Falsche Werte: Der angezeigte Messwert weicht vom erwarteten Ergebnis ab und kann auf einen Zustand hinweisen, der eine weitere Überprüfung erfordert.
• Unbekanntes Bauteil: Der Tester zeigt ein unbekanntes Ergebnis an oder kann das angeschlossene Bauteil nicht identifizieren, was nicht zwangsläufig bedeutet, dass das Bauteil ausgefallen ist.
• Inkonsistente Messung: Wiederholte Tests zeigen unterschiedliche Werte oder unterschiedliche Identifikationen unter ähnlichen Bedingungen.
• Erkennungsfehler: Der Tester erkennt das angeschlossene Bauteil nicht oder zeigt kein aussagekräftiges Ergebnis an.
• Instabile Anzeige: Die Messwerte ändern sich während wiederholter Messungen unerwartet, was darauf hindeutet, dass eine weitere Diagnose erforderlich sein kann.

Falsche Werte, fehlerhafte Messwerte und inkonsistente Messungen

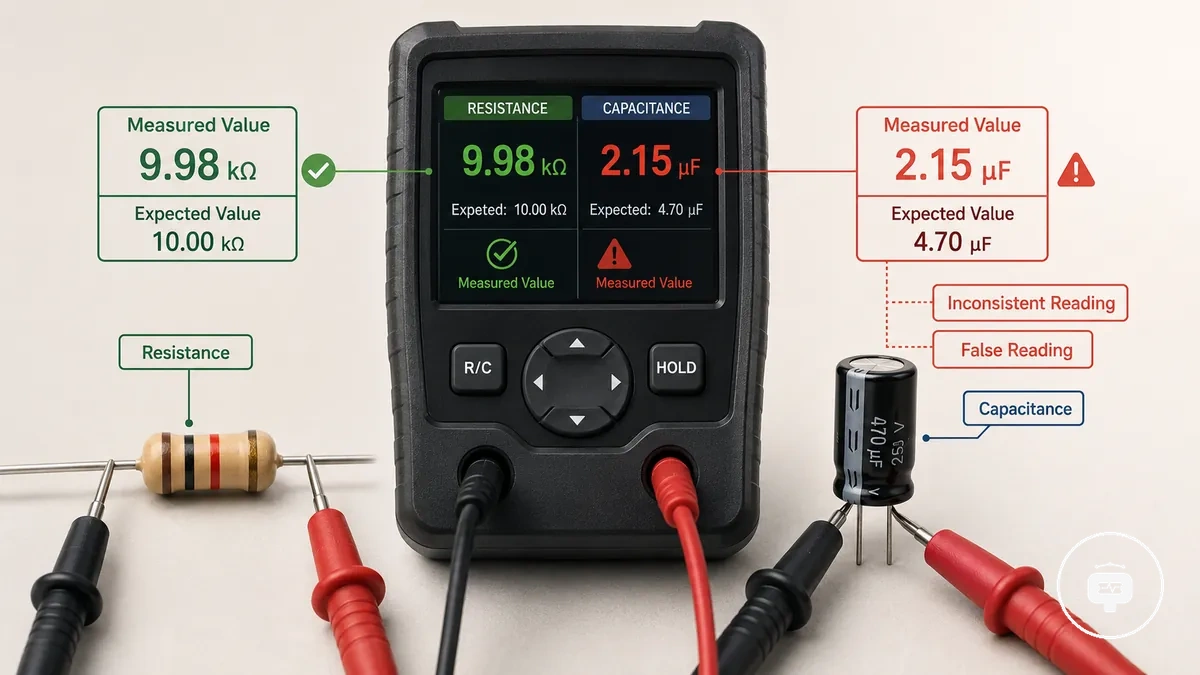

Wenn ein gemessener Wert vom erwarteten Bauteilmerkmal abweicht, kann das Ergebnis auf ein messbezogenes Symptom hindeuten und nicht auf einen bestätigten Fehler. Ein Widerstandswert, Kapazitätswert oder anderer Messwert kann variieren, wenn die Prüfbedingungen, der Bauteilzustand oder der Messaufbau von den Erwartungen abweichen.

Messergebnisse sollten mit dem erwarteten Bauteilmerkmal verglichen werden, wobei zu berücksichtigen ist, dass wiederholte Tests nicht identische Messwerte liefern müssen. Ein inkonsistenter Messwert kann darauf hindeuten, dass eine beeinflussende Bedingung die Messung beeinflusst, aber das Symptom allein identifiziert keine einzelne Ursache.

• Widerstandsabweichung: Der gemessene Widerstand weicht vom erwarteten Wert ab und kann den Prüfzustand oder den Bauteilzustand widerspiegeln.
• Kapazitätsabweichung: Die angezeigte Kapazität stimmt unter den aktuellen Messbedingungen nicht mit dem erwarteten Merkmal überein.
• Fehlerhafter Messwert: Der gemessene Wert erscheint unplausibel oder unerwartet für das zu prüfende Bauteil.
• Inkonsistenter Messwert: Wiederholte Messungen desselben Bauteils liefern unter ähnlichen Prüfbedingungen unterschiedliche Werte.

Unbekannte Bauteile und fehlgeschlagene Erkennungsergebnisse

Wenn ein Bauteiltester ein unbekanntes Ergebnis anzeigt oder ein angeschlossenes Bauteil nicht erkennt, hat der Tester das Bauteil unter den aktuellen Prüfbedingungen nicht identifiziert. Ein unbekanntes Ergebnis ist ein Diagnosesymptom und bestätigt für sich genommen nicht, dass das Bauteil beschädigt ist.

Der Erkennungsprozess des Testers kann vom Bauteiltyp, dem Verbindungszustand und den Messbedingungen abhängen. Ein Erkennungsfehler kann auftreten, wenn der Tester das angeschlossene Bauteil nicht konsistent identifizieren kann. Das Ergebnis sollte daher zusammen mit dem Prüfaufbau bewertet werden und nicht als endgültige Diagnose behandelt werden.

Die folgende Checkliste unterscheidet häufige erkennungsbezogene Zustände, ohne eine einzelne Ursache zuzuweisen:

• Unbekanntes Ergebnis: Der Tester identifiziert das angeschlossene Bauteil nicht und zeigt einen unbekannten Zustand an.
• Erkennungsfehler: Der Tester erkennt das Bauteil während des Messvorgangs nicht.
• Verbindungszustand: Das Erkennungsergebnis kann sich ändern, wenn sich die Bauteilverbindung oder der Kontaktzustand ändert.
• Bauteilerkennung: Ein erkanntes Bauteil bei einem Test und ein unbekanntes Ergebnis bei einem weiteren Test können darauf hindeuten, dass eine weitere Bewertung erforderlich ist, anstatt ein defektes Bauteil zu bestätigen.

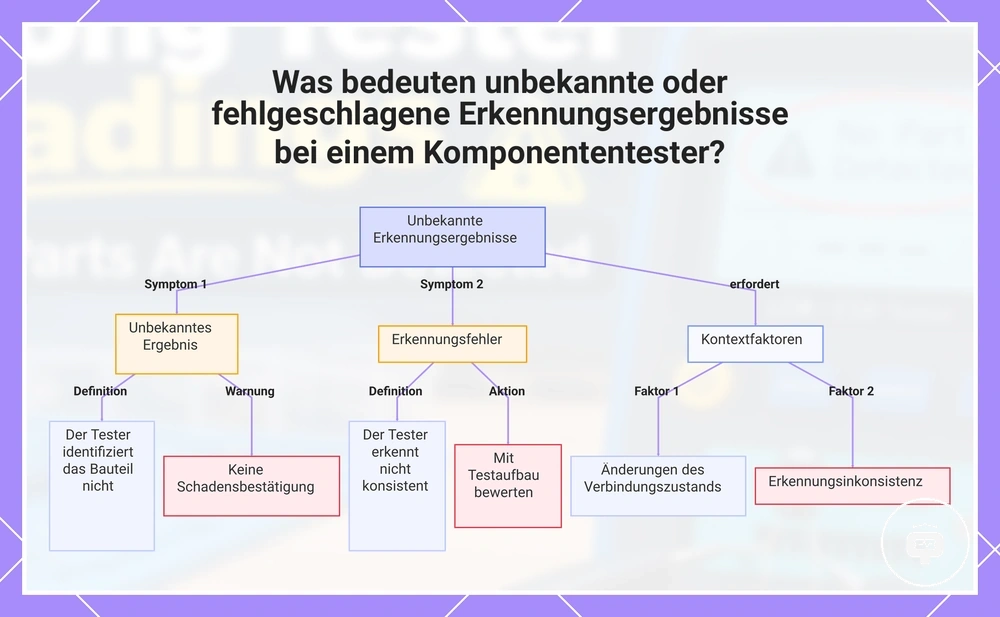

Dieses Diagramm erläutert die Bedeutung unbekannter und fehlgeschlagener Erkennungsergebnisse und trennt Symptome von Interpretationsfaktoren.

Ursachen für Erkennungs- und Messfehler bei Bauteiltestern

Wenn ein elektronischer Bauteiltester falsche Messwerte liefert oder ein Bauteil nicht erkennt, können mehrere Bedingungen zusammenwirken und das Ergebnis beeinflussen. Der Prüfaufbau, die Verbindungsqualität, der Bauteilzustand und die Messumgebung können jeweils die Erkennung oder die Messwerte beeinflussen. Symptome sollten daher durch Bewertung der gesamten Prüfsituation interpretiert werden, anstatt von einer einzelnen Ursache auszugehen.

Aufbaubezogene Faktoren sind oft die ersten zu prüfenden Bedingungen, da der Sockel, die Sondenplatzierung und die Verbindungsqualität das Messverhalten beeinflussen können. Das Befolgen eines korrekter Prüfablauf kann helfen, aufbaubezogene Inkonsistenzen zu reduzieren, obwohl die Ergebnisse je nach angeschlossenem Bauteil und Prüfbedingungen variieren können.

Der Bauteilzustand ist eine weitere Kategorie, die die Testerkennung und die Messwerte beeinflussen kann. Ein beschädigter, degradierter oder instabiler Bauteilzustand kann die Identifizierung oder Messung des Bauteils durch den Tester beeinflussen, während Probleme bei der Prüfung in der Schaltung die Messumgebung verändern und das Erkennungsverhalten beeinflussen können, ohne auf eine einzelne Ursache hinzuweisen.

Die folgende Checkliste fasst häufige Ursachenkategorien zusammen, die zu fehlerhaften Erkennungs- oder Messergebnissen beitragen können:

• Sockel: Schlechter Kontakt oder instabiles Einstecken können die Bauteilerkennung und Messkonsistenz beeinflussen.
• Sonde: Sondenplatzierung oder Kontaktqualität können das Messergebnis beeinflussen.
• Aufbau: Prüfbedingungen können Messeffekte erzeugen, die vom erwarteten Bauteilmerkmal abweichen.
• Bauteilzustand: Der physikalische oder elektrische Zustand des Bauteils kann beeinflussen, wie der Tester es erkennt oder identifiziert.
• Messeffekt: Mehrere beeinflussende Bedingungen können zusammenwirken, sodass das beobachtete Symptom nicht auf eine einzelne Ursache hinweisen muss.

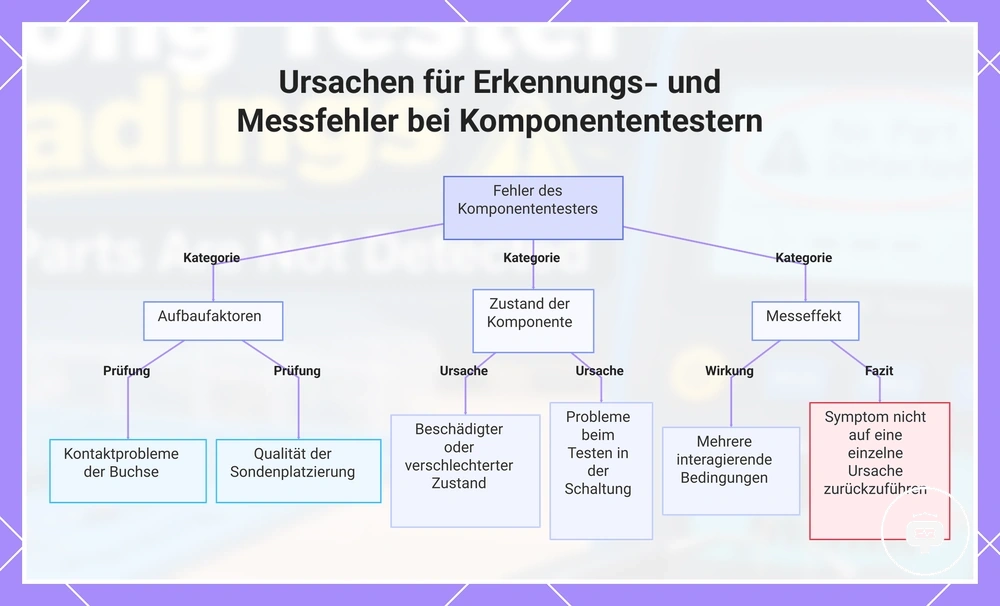

Dieses Diagramm zeigt die wichtigsten Ursachenkategorien, die zu falschen Messwerten oder fehlgeschlagener Komponentenerkennung führen können, und hilft, Symptome durch Bewertung der gesamten Testsituation zu interpretieren.

Sockel-, Sonden- und Verbindungsprobleme, die die Messergebnisse beeinflussen

Die Verbindungsmethode kann die Messzuverlässigkeit beeinflussen, wenn sich der Sockelkontakt, der Sondenkontakt oder die Verbindungsstabilität während der Prüfung ändert. Ein instabiler elektrischer Kontakt kann beeinflussen, wie der Tester ein Bauteil misst oder erkennt. Unerwartete Messwerte sollten als mögliche verbindungsbezogene Symptome interpretiert werden und nicht als bestätigte Bauteilfehler.

Der Sockelkontakt und der Sondenkontakt sollten während des gesamten Messvorgangs stabil bleiben, da Änderungen des physischen Kontakts den Messeffekt beeinflussen können. Das gleiche Bauteil kann unterschiedliche Ergebnisse liefern, wenn sich der Verbindungszustand ändert, selbst wenn andere Prüfbedingungen ähnlich bleiben.

Die folgende Checkliste hebt häufige Verbindungsbedingungen hervor, die die Messzuverlässigkeit beeinflussen können:

• Sockelkontakt: Unvollständiger oder instabiler Kontakt kann die Bauteilerkennung oder die Messwerte beeinflussen.
• Sondenkontakt: Sondenplatzierung und Kontaktqualität können die Messkonsistenz beeinflussen.
• Stabile Verbindung: Konsistenter elektrischer Kontakt kann helfen, die Abweichung zwischen wiederholten Messungen zu reduzieren.
• Messeffekt: Schwankende oder unerwartete Werte können auftreten, wenn sich die Verbindungsbedingungen während der Prüfung ändern.

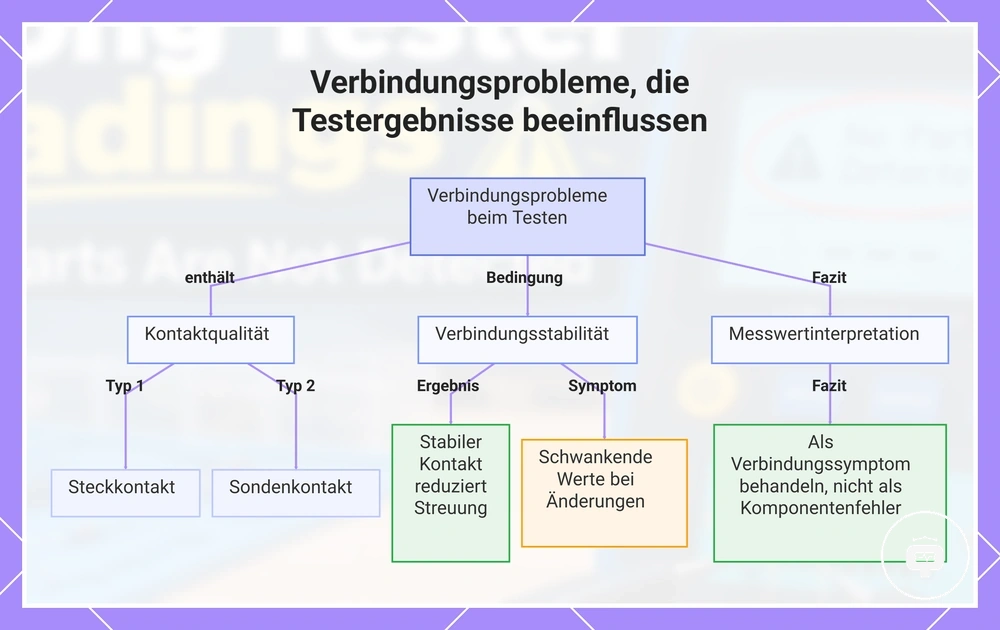

Dieses Diagramm zeigt die wichtigsten Verbindungsbedingungen, die die Messzuverlässigkeit beeinflussen, und wie unerwartete Messwerte zu interpretieren sind.

Bauteilzustand und Prüfaufbaufaktoren, die Ergebnisse verändern

Wenn sich der Bauteilzustand oder der Prüfaufbau ändert, kann sich auch die beobachtete Messung ändern, selbst wenn derselbe Tester verwendet wird. Der Bauteilzustand, die Aufbaubedingungen und die Testumgebung können jeweils das angezeigte Ergebnis beeinflussen, daher sollte ein unerwarteter Messwert nicht als Beweis dafür behandelt werden, dass das Bauteil ausgefallen ist.

Ein stabiles Bauteil in einer Testumgebung kann unter geänderten Aufbaubedingungen ein unterschiedliches Ergebnis liefern. Eine Änderung des Bauteilzustands oder des Prüfaufbaus kann das Messergebnis beeinflussen. Daher sollten Anwender die Ergebnisse richtig ablesen, bevor sie aus den angezeigten Werten Schlussfolgerungen ziehen.

Die Ergebnisinterpretation hängt von der Beziehung zwischen Bauteilzustand und Prüfaufbau ab. Wenn die Bedingungen gleichbleibend sind, können wiederholte Messungen besser vergleichbar sein, während Änderungen am Aufbau oder am Bauteilzustand unterschiedliche Messeffekte erzeugen können, die eine kontextabhängige Interpretation erfordern.

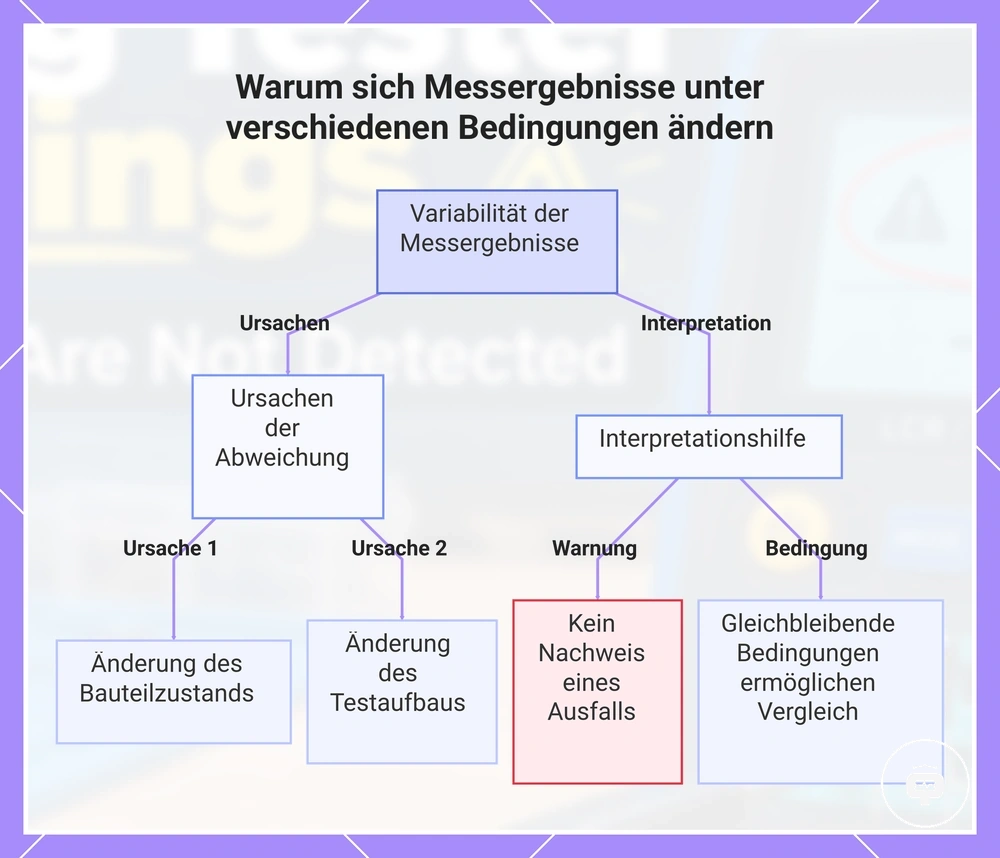

Diese Grafik erklärt die Hauptursachen von Messabweichungen und gibt Hinweise, wie Ergebnisse interpretiert werden können, ohne fälschlicherweise auf einen Bauteilausfall zu schließen.

Behebung falscher Messwerte bei elektronischen Bauteiltestern

Die Behebung falscher Messwerte beginnt mit der Überprüfung der Prüfbedingungen, bevor angenommen wird, dass der Tester oder das Bauteil defekt ist. Die geeignete Korrektur hängt vom beobachteten Symptom ab, daher sollte jede Überprüfung bestätigen, ob sich der Messwert unter gleichbleibenden Prüfbedingungen ändert, bevor zum nächsten Schritt übergegangen wird.

Verwenden Sie die folgende Checkliste, um häufige Bedingungen zu überprüfen und praktische Korrekturen anzuwenden. Wenn wiederholte Überprüfungen weiterhin inkonsistente Ergebnisse liefern, kann es sinnvoll sein, den Tester zu kalibrieren, bevor Schlussfolgerungen zur Messgenauigkeit gezogen werden.

1. Überprüfen Sie den Aufbau: Stellen Sie sicher, dass das Bauteil richtig positioniert ist, und wiederholen Sie dann die Messung unter ähnlichen Prüfbedingungen.
2. Schließen Sie das Bauteil erneut an: Entfernen und schließen Sie das Bauteil wieder an, und wiederholen Sie dann den Test, um festzustellen, ob sich das angezeigte Ergebnis ändert.
3. Wiederholen Sie die Messung: Vergleichen Sie wiederholte Messwerte. Bleibt das Ergebnis konsistent, ist die Interpretation möglicherweise zuverlässiger. Variieren die Werte weiterhin, überprüfen Sie den Aufbau und den Zustand des Testers weiter.
4. Führen Sie eine Kalibrierungsprüfung durch: Wenn nach der Überprüfung des Aufbaus und der Wiederholung des Tests weiterhin Messunterschiede bestehen, prüfen Sie, ob die Kalibrierung das beobachtete Ergebnis beeinflusst.

Die Korrektur hängt von der identifizierten Ursache ab. Wenn ein Überprüfungsschritt das angezeigte Ergebnis ändert, kann das Problem mit den Prüfbedingungen zusammenhängen. Wenn das gleiche Symptom nach diesen Überprüfungen bestehen bleibt, ist möglicherweise eine weitere Diagnose erforderlich, anstatt anzunehmen, dass der Tester oder das Bauteil ausgefallen ist.

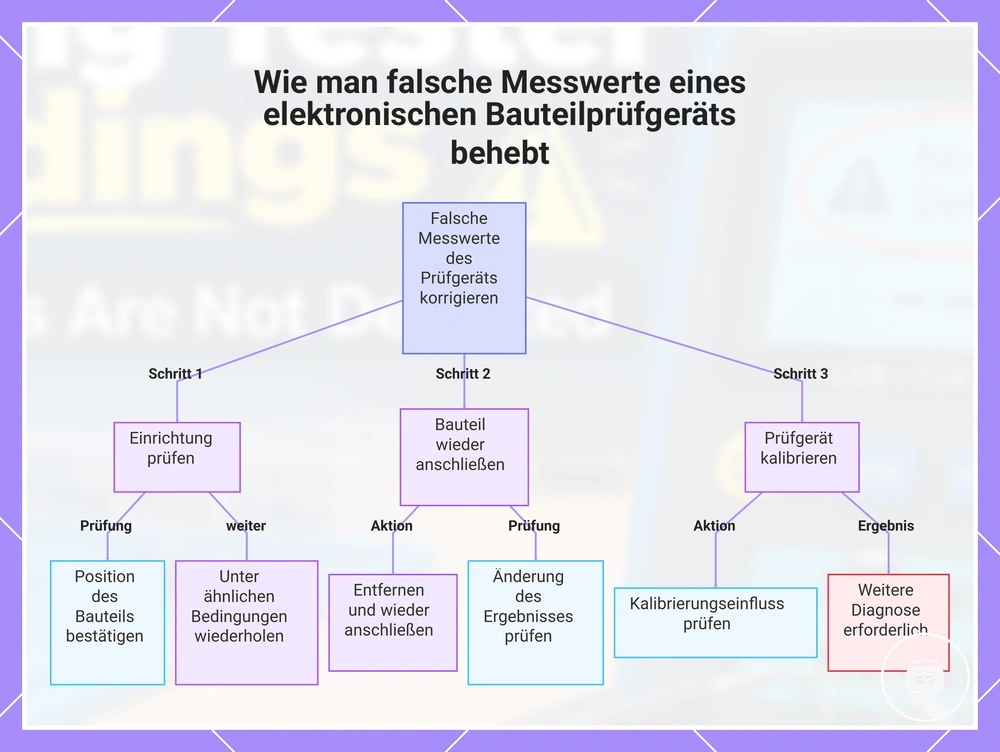

Dieses Diagramm zeigt den schrittweisen Fehlerbehebungsprozess zur Korrektur falscher Messwerte eines elektronischen Bauteilprüfgeräts, einschließlich Einrichtungsüberprüfung, Wiederanschluss und Kalibrierungsprüfungen.

Verbindungen prüfen und Tests korrekt wiederholen

Wenn ein elektronischer Bauteiltester einen unzuverlässigen Messwert liefert, sollte sich die sofortige Überprüfung auf den Verbindungszustand, die Bauteilplatzierung und die Bedingungen der wiederholten Messung konzentrieren. Das Wiederholen des Tests unter gleichbleibenden Bedingungen kann helfen festzustellen, ob sich das angezeigte Ergebnis ändert, bevor eine weitere Diagnose in Betracht gezogen wird.

1. Verbindung prüfen: Überprüfen Sie, ob das Bauteil sicher angeschlossen bleibt, da Kontaktänderungen die Messung beeinflussen können.
2. Bauteilplatzierung bestätigen: Stellen Sie sicher, dass das Bauteil vor der Wiederholung der Messung konsistent positioniert ist.
3. Messung wiederholen: Führen Sie eine weitere Messung mit dem gleichen Aufbau durch und vergleichen Sie das angezeigte Ergebnis mit dem vorherigen Messwert.
4. Wiederholte Ergebnisse prüfen: Wenn wiederholte Messungen ähnlich bleiben, ist der Messwert möglicherweise konsistenter. Wenn sich das Ergebnis ändert, überprüfen Sie den Verbindungszustand und die Bauteilplatzierung erneut, bevor Sie fortfahren.

Wann Kalibrierungsprüfungen oder Hardware-Inspektion des Testers erforderlich sind

Eine weitere Inspektion des Testers ist angebracht, wenn falsche Messwerte nach grundlegenden Überprüfungen bestehen bleiben, die konsistente, aber unzuverlässige Ergebnisse liefern. Die Entscheidung, den Tester zu inspizieren oder eine Kalibrierungsprüfung durchzuführen, hängt von den beobachteten Symptomen und dem Zustand des Testers ab, nicht davon, dass jedes Messproblem die gleiche Reaktion erfordert.

Wenn wiederholte Überprüfungen das Ergebnis nicht ändern, kann eine weitere Bewertung angebracht sein. Wenn die Messgenauigkeit nach grundlegenden Überprüfungen weiterhin unsicher ist, müssen Anwender möglicherweise den Tester kalibrieren. Dies sollte als Teil eines umfassenderen Verifizierungsprozesses erfolgen, anstatt anzunehmen, dass eine Kalibrierung immer erforderlich ist.

Die folgende Checkliste kann helfen festzustellen, ob eine weitere Inspektion angebracht ist:

• Grundlegende Überprüfung: Bestätigen Sie, dass wiederholte Messungen unter ähnlichen Bedingungen weiterhin das gleiche unerwartete Ergebnis liefern.
• Kalibrierungsindikator: Ziehen Sie eine Kalibrierungsprüfung in Betracht, wenn wiederholte Überprüfungen das Messverhalten nicht erklären.
• Selbsttest: Falls der Tester eine Selbsttestfunktion besitzt, überprüfen Sie deren Ergebnis, bevor Sie ein Hardwareproblem annehmen.
• Hardwarezustand: Überprüfen Sie den Tester auf sichtbare Abnutzung oder Beschädigungen, die die Messzuverlässigkeit beeinträchtigen könnten.
