Ergebnisse eines elektronischen Bauteiltesters richtig ablesen
Die Ergebnisse eines elektronischen Bauteiltesters sind die angezeigten Identitäten, Werte und Zustände, die nach der Erkennung und Messung eines Bauteils ausgegeben werden. Das Display kann die Bauteilidentifikation, gemessene Werte und Pin-Informationen anzeigen, während die genaue Messausgabe je nach Testermodell und Zustand des angeschlossenen Bauteils variieren kann.

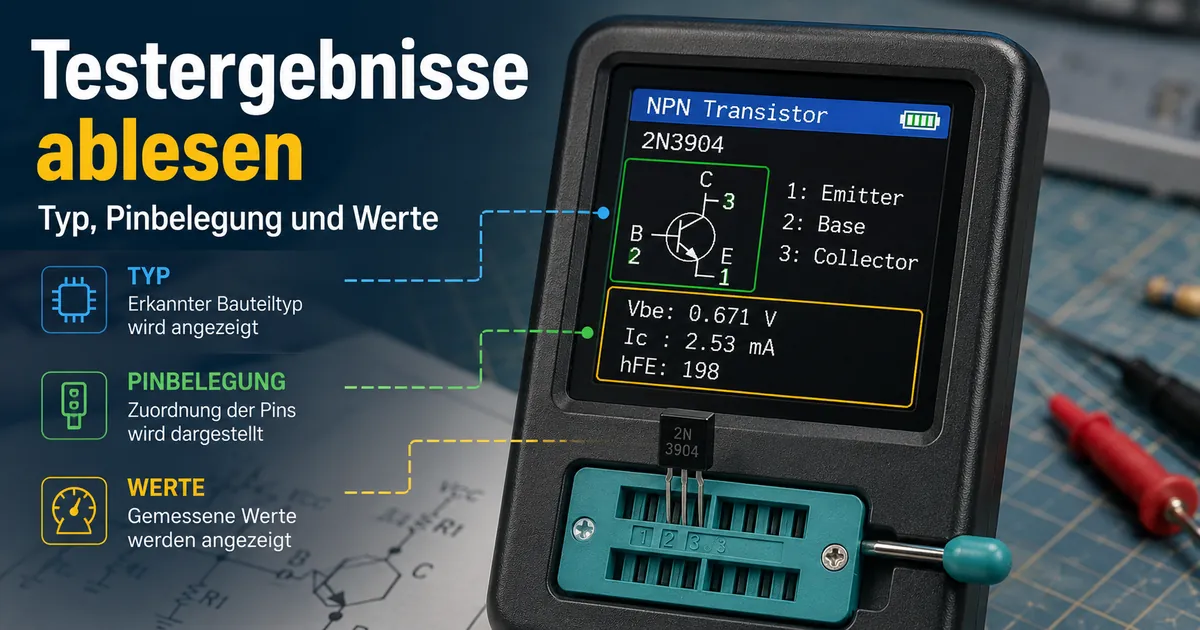

Die Interpretation des Testerbildschirms bedeutet, jedes angezeigte Feld als Teil eines vollständigen Ergebnisses zu lesen, anstatt sich auf einen einzelnen Wert zu verlassen. Bauteiltyp, angezeigte Werte, Pin-Informationen und andere Messausgaben liefern gemeinsam den Kontext, der zum Verständnis der Identifikation durch den elektronischen Bauteiltester erforderlich ist.
Der Interpretationsprozess beginnt mit dem Verständnis der Gesamtanzeige, bevor einzelne Felder und Werte betrachtet werden. Diese Makroansicht schafft die Grundlage für das korrekte Ablesen des Displays, während die folgenden Abschnitte jedes Ergebnis detaillierter erläutern.
Anzeigeergebnisse elektronischer Bauteiltester verstehen

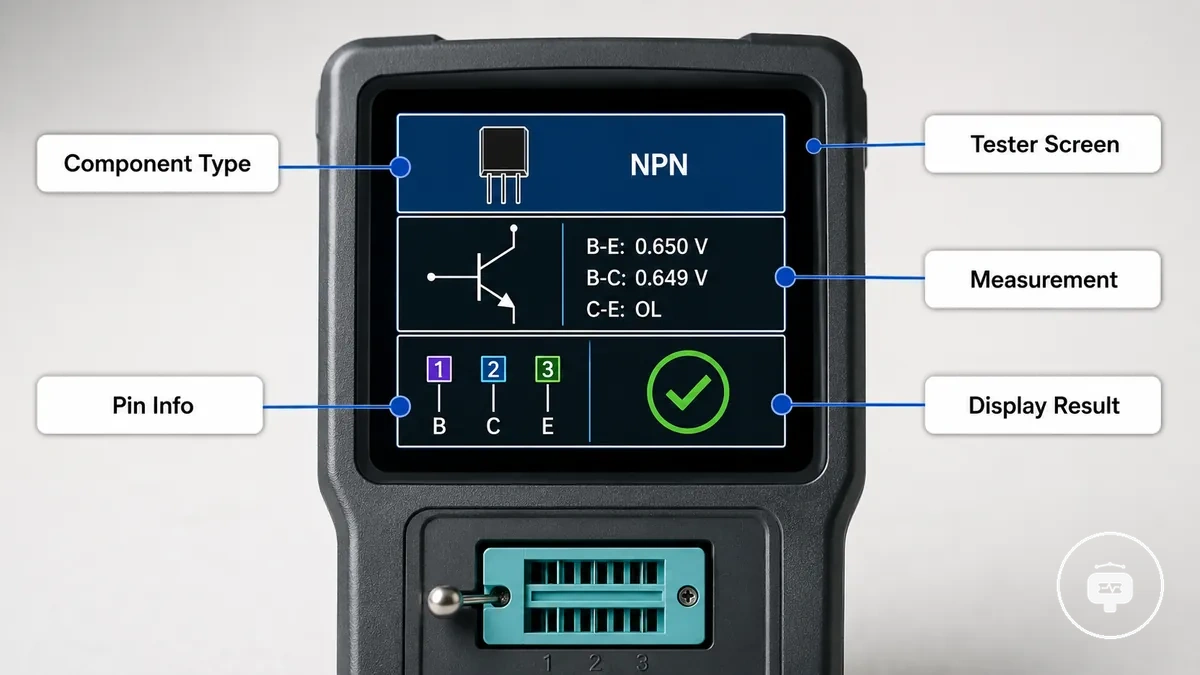

Ein Anzeigeergebnis ist die Ausgabe der Bauteilerkennung, die auf dem Testerbildschirm angezeigt wird, bei der der erkannte Bauteiltyp zusammen mit supported measurements dargestellt wird. Jedes Messfeld repräsentiert einen bestimmten Teil der angezeigten Informationen, wie Identifikation, gemessene Werte oder Pin-Informationen. Das Layout und die verfügbaren Felder können je nach elektronischem Bauteiltester variieren. Das vollständige Anzeigeergebnis zu lesen, liefert den erforderlichen Kontext, bevor einzelne Werte interpretiert werden.
Bildschirmbeschriftungen geben die Bedeutung jedes Messfeldes an, anstatt als separate Ergebnisse zu fungieren. Der erkannte Bauteiltyp legt fest, was der Tester identifiziert hat, während die übrigen Felder die zugehörige Messausgabe für diese Erkennung liefern. Die gemeinsame Interpretation dieser Anzeigefelder hilft, die Beziehung zwischen Bauteilidentifikation und den auf dem Testerbildschirm dargestellten Informationen zu wahren, ohne anzunehmen, dass jeder Tester das gleiche Anzeigeformat verwendet.
Bauteilidentifikation und Pinbelegungsinformationen

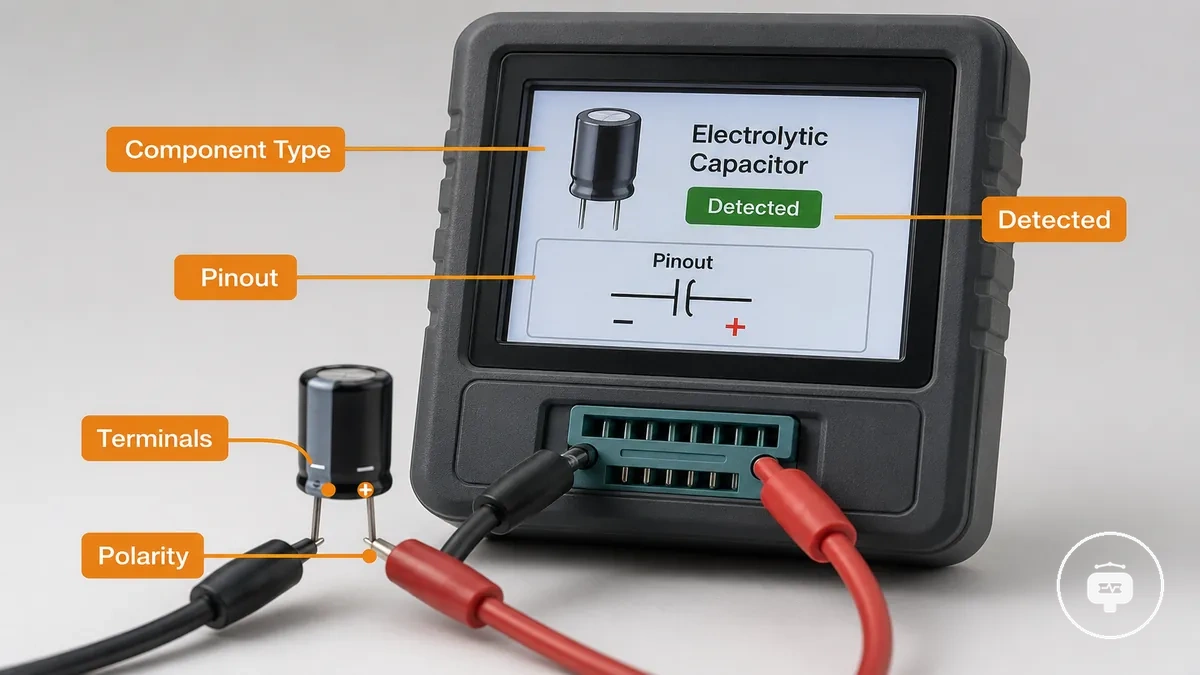

Die Bauteilidentifikation zeigt den erkannten Bauteiltyp zusammen mit den Pinbelegungsinformationen, die der Tester ermitteln kann. Das Ergebnis kann auch Anschlüsse und Polarität anzeigen, wenn diese Eigenschaften von den Fähigkeiten des Testers unterstützt werden und am angeschlossenen Bauteil identifiziert werden können. Das gemeinsame Lesen dieser erkannten Eigenschaften bietet eine zuverlässigere Grundlage für die Interpretation des Identifikationsergebnisses.
Das Identifikationsergebnis kann die folgenden Elemente umfassen:
- Bauteiltyp – die erkannte Gerätekategorie.
- Pinbelegung – die Beziehung zwischen den erkannten Anschlüssen.
- Anschlüsse – die vom Tester angezeigten Pin-Positionen.
- Polarität – Orientierungsinformation, wenn der Tester sie ermitteln kann.
Nach der Identifikation dieser Eigenschaften ist es hilfreich, den Tester korrekt bedienen zu können, damit die angezeigten Informationen konsistent interpretiert werden können. Das gemeinsame Lesen des erkannten Bauteiltyps zusammen mit der Pinbelegung und Polarität liefert praktischen Kontext zum Verständnis der übrigen Anzeigefelder.
Messwerte und Beschriftungen auf Tester-Displays

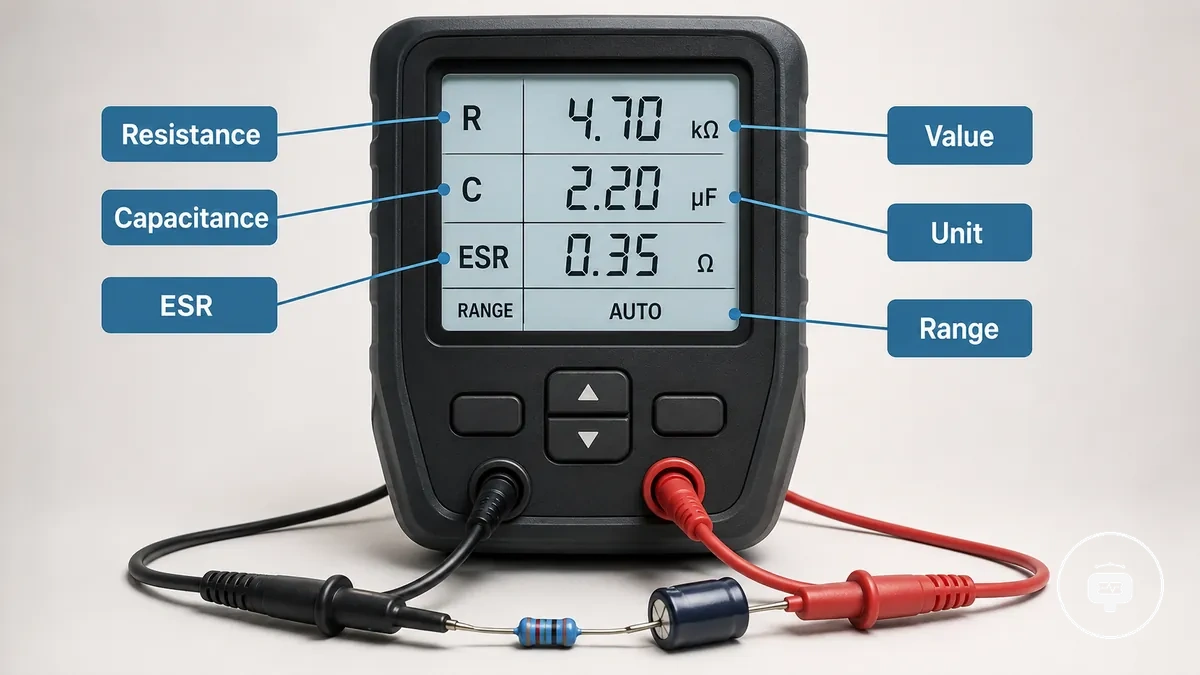

Messbeschriftungen geben an, was jeder angezeigte Wert darstellt, während der entsprechende Wert das Ergebnis für dieses Messfeld zeigt. Beschriftungen wie Widerstand, Kapazität und ESR geben die Art der Messung an, nicht deren Qualität oder Genauigkeit. Jede Wertbeschriftung sollte zusammen mit ihrem Messbereich interpretiert werden, da die verfügbaren Messungen und angezeigten Felder je nach Testermodell variieren können.
| Beschriftung | Messung | Bedeutung | Interpretationsbedingung |
|---|---|---|---|
| Widerstand | Widerstandswert | Stellt den elektrischen Widerstand dar | Innerhalb des angezeigten Messbereichs interpretieren |
| Kapazität | Kapazitätswert | Stellt die elektrische Kapazität dar | Hängt von den verfügbaren Messfunktionen des Testers ab |
| ESR | Ersatzserienwiderstand | Stellt den angezeigten ESR-Wert dar | Wird nur angezeigt, wenn vom Tester unterstützt |
Ein häufiges Missverständnis ist die Erwartung, dass identische Wertbeschriftungen auf jedem Tester identische Messwerte liefern. Die Ablesezuverlässigkeit hängt von der Testerfähigkeit und den Betriebsbedingungen ab, daher bietet das Verständnis der accuracy limitations nützlichen Kontext bei der Interpretation von Ergebnissen. Messbeschriftungen geben die Art der Messung an, während die angezeigten Werte im Rahmen des unterstützten Messbereichs und der Fähigkeiten des Testers interpretiert werden sollten.
Komponentenspezifische Tester-Messwerte ablesen

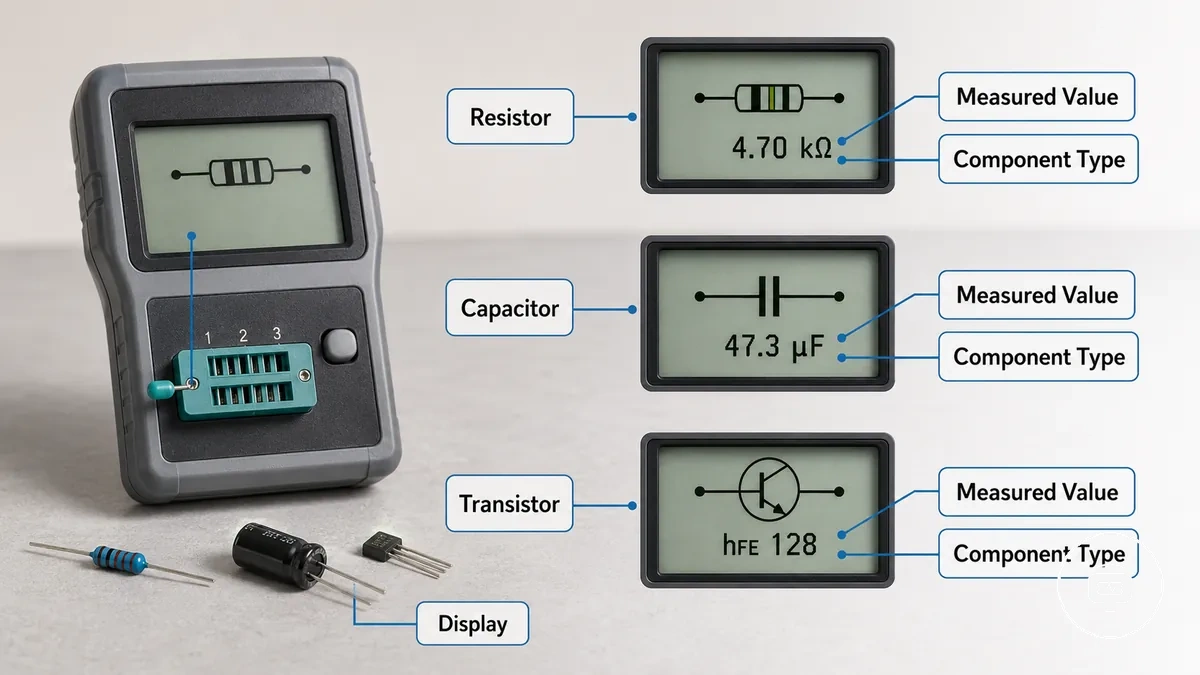

Nachdem ein Bauteil erkannt wurde, sollte der gemessene Wert entsprechend dem identifizierten Bauteiltyp interpretiert werden. Ein gemessener Wert für einen Widerstand, Kondensator oder Transistor repräsentiert unterschiedliche elektrische Eigenschaften, daher hängt seine Bedeutung vom erkannten Bauteil und den verfügbaren Messmöglichkeiten des Testers ab.
- Widerstand – der gemessene Wert repräsentiert den angezeigten Widerstandswert.
- Kondensator – der gemessene Wert kann die Kapazität repräsentieren und bei unterstützten Testern zugehörige Messungen wie ESR umfassen.
- Transistor – der gemessene Wert wird zusammen mit den erkannten Transistorinformationen und den auf dem Display angezeigten Kenngrößen interpretiert.
Ein gemessener Wert sollte stets im Kontext des erkannten Bauteils interpretiert werden, da verschiedene Bauteilkategorien unterschiedliche Messbedeutungen verwenden. Die angezeigten Ergebnisse können je nach Testerfähigkeit und Zustand des angeschlossenen Bauteils variieren, daher liefert die gemeinsame Interpretation des gemessenen Werts mit dem erkannten Bauteil das aussagekräftigste Verständnis der angezeigten Messung, ohne identische Ergebnisse über alle Tester hinweg anzunehmen.
Kapazitäts- und ESR-Werte in Kondensatorergebnissen
Kondensatormessungen können sowohl einen Kapazitätswert als auch, bei unterstützten Testern, einen ESR-Wert umfassen. Der Kapazitätswert repräsentiert die gemessene Kapazität, während der ESR-Wert den Ersatzserienwiderstand darstellt. Da diese Werte unterschiedliche elektrische Eigenschaften beschreiben, sollten sie als separate Messungen interpretiert werden und nicht als direkter Ersatz füreinander.
Kapazitäts- und ESR-Werte eines Kondensators sind am aussagekräftigsten, wenn sie gemeinsam und im Kontext des erkannten Kondensators interpretiert werden. Die angezeigten Werte können je nach den Fähigkeiten des Testers und dem Zustand des angeschlossenen Kondensators variieren, daher können sie Messinformationen liefern, ohne für sich genommen den Gesamtzustand oder die Funktionsfähigkeit des Kondensators zu bestätigen.

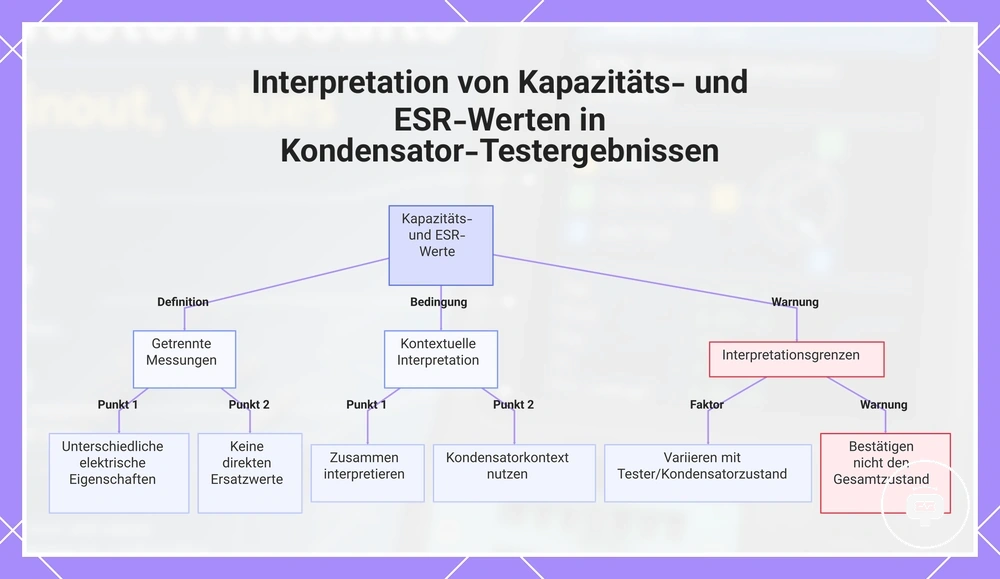

Dieses Diagramm erklärt, wie Kapazitäts- und ESR-Werte aus Kondensator-Testergebnissen interpretiert werden, einschließlich ihrer getrennten Bedeutungen, kontextuellen Verwendung und Einschränkungen.
Transistor- und Halbleiter-Identifikationsergebnisse
Ein Transistorergebnis kann den erkannten Halbleitertyp zusammen mit seiner Anschlussanordnung anzeigen. Der erkannte Typ identifiziert die vom Tester erkannte Halbleiterkategorie, während die Anschlussanordnung angibt, wie die angezeigten Anschlüsse zu diesem erkannten Bauteil in Beziehung stehen. Die verfügbaren Ergebnisfelder können je nach Tester und angeschlossenem Halbleiter variieren.
Transistorergebnisse sollten durch gemeinsames Ablesen des erkannten Typs und der Anschlussanordnung interpretiert werden. Der erkannte Halbleitertyp liefert den Identifikationskontext, während die angezeigte Anschlussanordnung dieses spezifische Ergebnis klärt, ohne zu implizieren, dass jeder Halbleiter unter allen Bedingungen identifiziert werden kann.

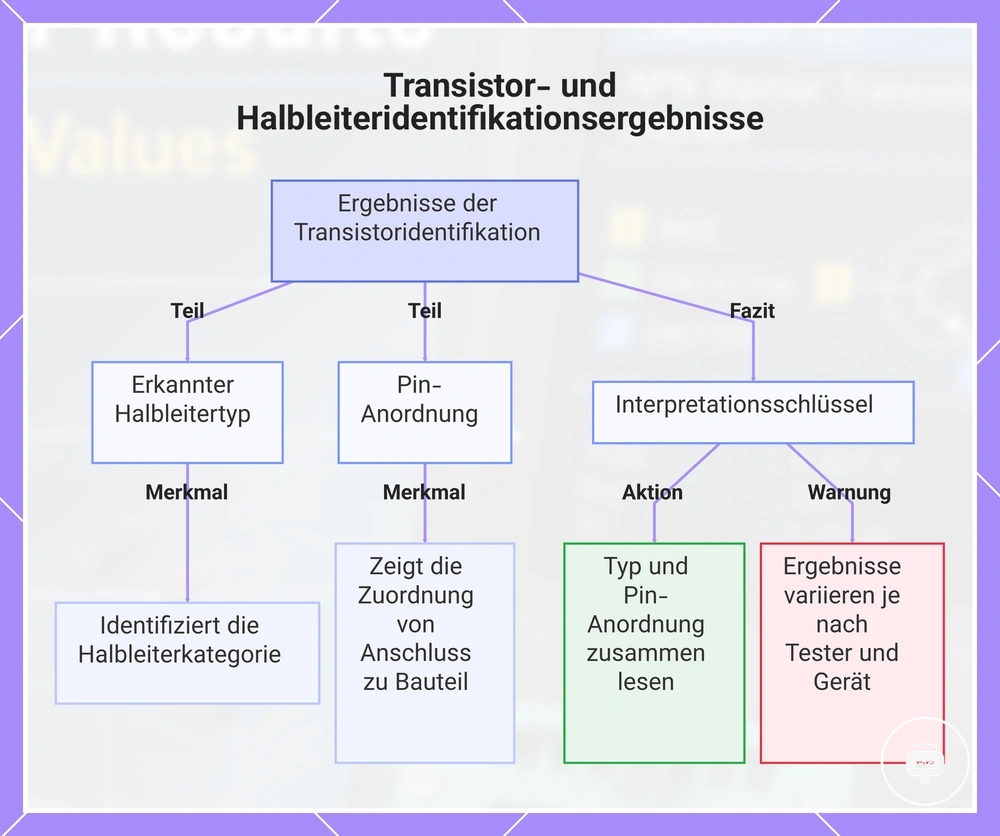

Dieses Diagramm zeigt die beiden Hauptkomponenten eines Transistoridentifikationsergebnisses und wie man sie richtig interpretiert.
Ergebnisse bei Erkennung unbekannter Bauteile interpretieren
Ein Ergebnis bei einem unbekannten Bauteil zeigt an, dass die automatische Identifikation möglicherweise keine vollständige oder sichere Übereinstimmung ergeben hat. Der Tester kann weiterhin einen erkannten Wert oder teilweise Identifikationsfelder anzeigen, das Ergebnis sollte jedoch als unvollständig und nicht als bestätigte Bauteilidentität betrachtet werden. Bei der Prüfung des Ergebnisses sollten diese Interpretationsfaktoren berücksichtigt werden:
- Prüfen, ob ein erkannter Wert zusammen mit dem Ergebnis des unbekannten Bauteils angezeigt wird.
- Feststellen, ob die automatische Identifikation einen teilweise erkannten Typ oder keine Identifikation ergeben hat.
- Angezeigte Werte im verfügbaren Ergebniskontext interpretieren, anstatt von einer vollständigen Identifikation auszugehen.
- Berücksichtigen, dass das Ergebnis vom angeschlossenen Bauteil und den Identifikationsfähigkeiten des Testers abhängen kann.
Ein Ergebnis bei einem unbekannten Bauteil kann dennoch nützliche Messinformationen liefern, auch wenn die Identifikation unvollständig ist. Bleibt die automatische Identifikation unsicher, ist das angezeigte Ergebnis als Hinweis und nicht als endgültige Identität zu betrachten, da das Ergebnis je nach Bauteil und den verfügbaren Messinformationen variieren kann.

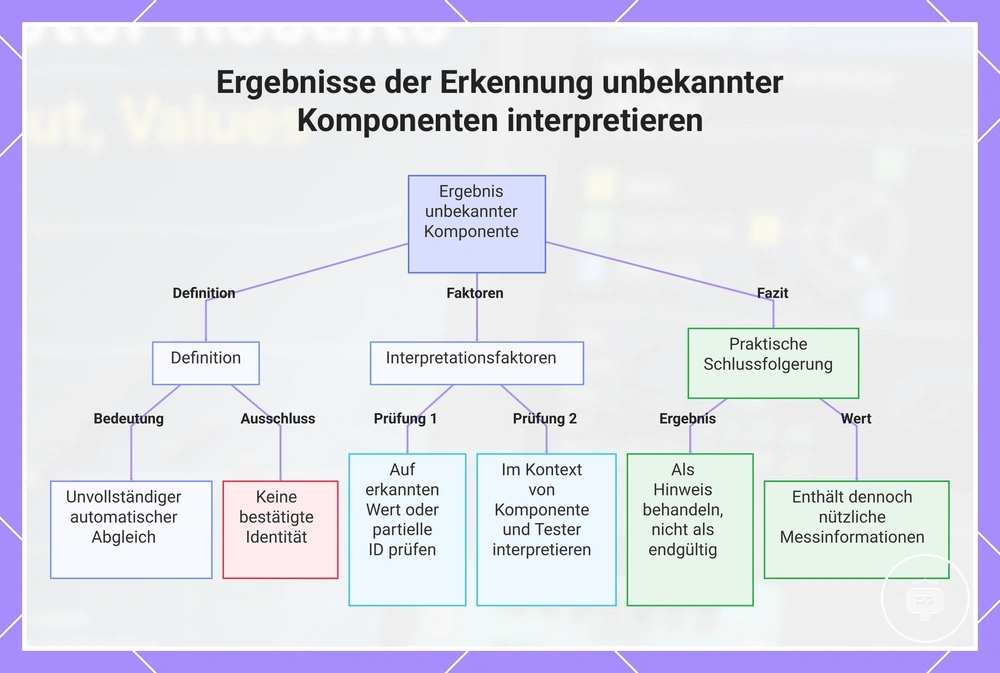

Diese Grafik erklärt die Definition, die wichtigsten Interpretationsfaktoren und die praktische Schlussfolgerung für Ergebnisse der Erkennung unbekannter Komponenten.
Bedingungen, die elektronische Bauteiltester-Messungen beeinflussen
Die Interpretation von Messwerten hängt von Faktoren wie Bauteilzustand, Anschlussmethode, Testereinschränkungen und Messzuverlässigkeit ab. Diese Bedingungen können beeinflussen, wie ein Ergebnis interpretiert werden sollte, daher ist die angezeigte Messung am aussagekräftigsten, wenn sie in ihrem Testkontext und nicht als isolierter Wert betrachtet wird.
Bei der Bewertung eines Messwerts sollten die folgenden Faktoren berücksichtigt werden:
- Der Bauteilzustand kann den erkannten Messwert und dessen Interpretation beeinflussen.
- Die Anschlussmethode kann beeinflussen, wie der Tester das angeschlossene Bauteil identifiziert und misst.
- Testereinschränkungen können bestimmen, welche Messwerte oder Identifikationsfelder verfügbar sind.
- Die Messzuverlässigkeit hängt vom angeschlossenen Bauteil, den Testbedingungen und den Fähigkeiten des Testers ab.
Diese Bedingungen beeinflussen die Interpretation, weisen aber nicht zwangsläufig auf einen Fehler hin. Liegt der Fokus auf der Diagnose unerwarteter oder inkonsistenter Messwerte und nicht auf dem Verständnis von Interpretationsfaktoren, finden Sie unter Ursachen falscher Ergebnisse eine fehlerspezifische Anleitung.

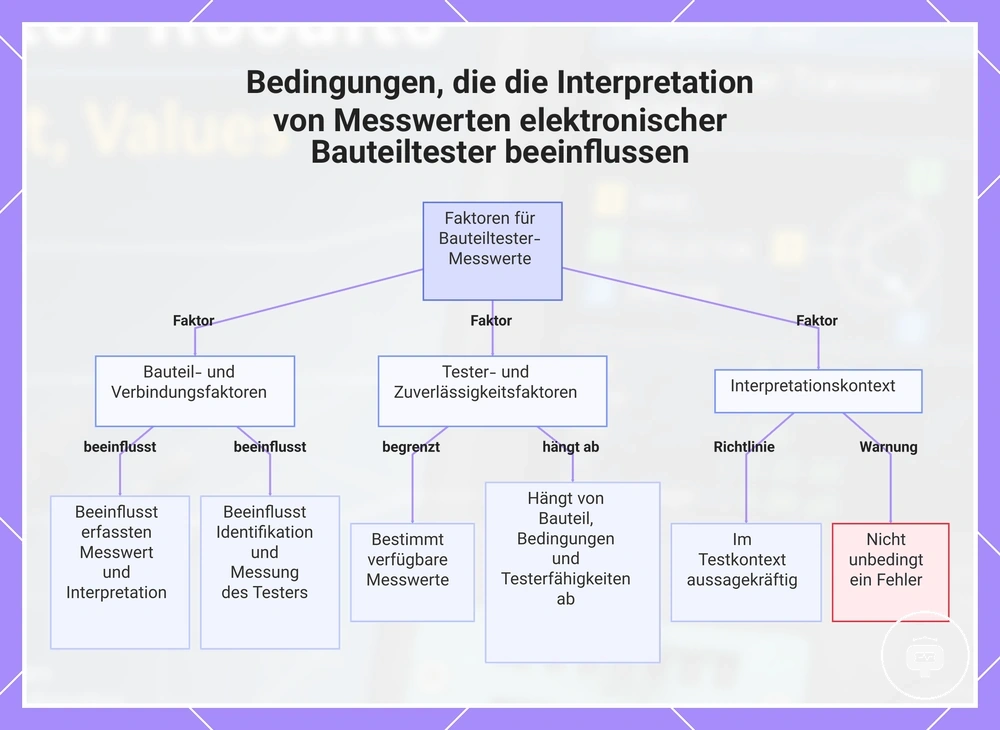

Dieses Diagramm zeigt die wichtigsten Faktoren, die beeinflussen, wie Messwerte eines elektronischen Bauteiltesters interpretiert werden, einschließlich Testaufbau, Tester- und Zuverlässigkeitsfaktoren sowie des Interpretationskontexts.
