Como ler resultados de um testador de componentes eletrônicos

Os resultados de um testador de componentes eletrônicos são as identidades, valores e condições exibidos após a detecção e medição de um componente. A tela pode apresentar a identificação do componente, valores medidos e informações dos pinos, enquanto a saída de medição exata pode variar conforme o modelo do testador e a condição do componente conectado.

Interpretar a tela do testador envolve ler cada campo exibido como parte de um resultado completo, em vez de confiar em um único valor. O tipo de componente, os valores exibidos, as informações dos pinos e outras saídas de medição fornecem juntos o contexto necessário para entender o que o testador de componentes eletrônicos identificou.

O processo de interpretação começa com a compreensão da tela como um todo antes de examinar campos e valores individuais. Essa visão macro cria a base para ler a tela com precisão, conforme as seções seguintes explicam cada resultado em mais detalhes.

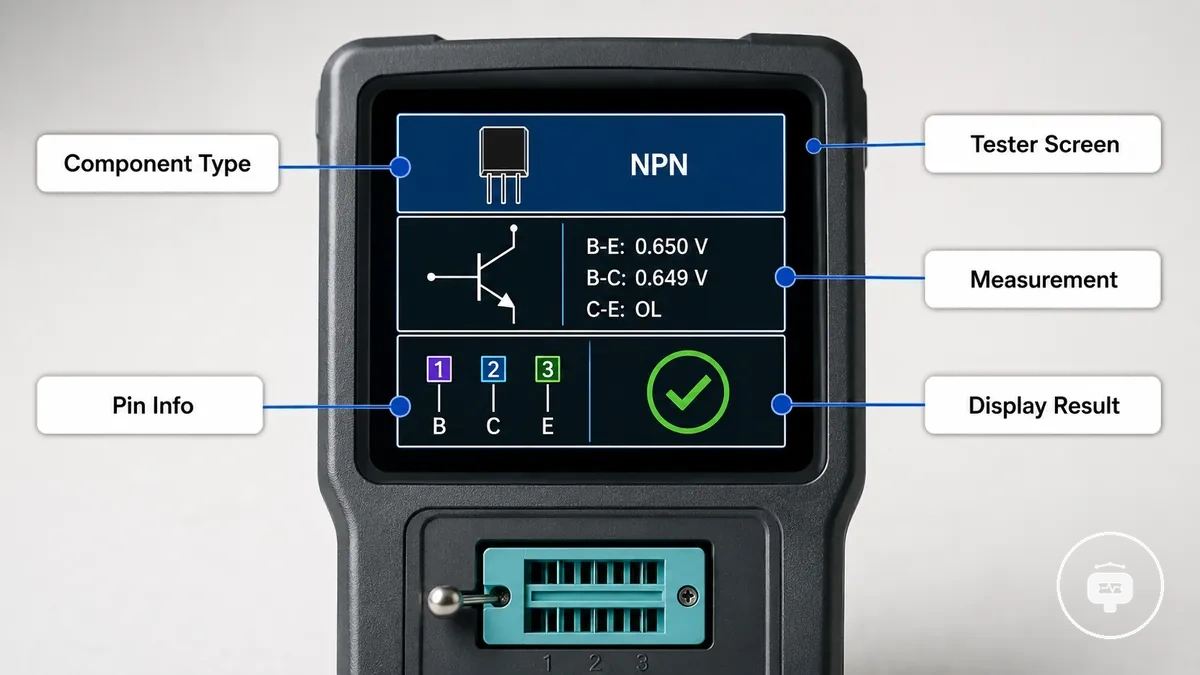

Entendendo os resultados exibidos no testador de componentes eletrônicos

O resultado exibido na tela é a saída da detecção do componente, onde o tipo de componente detectado é apresentado junto com as medições suportadas. Cada campo de medição representa uma parte específica das informações exibidas, como identificação, valores medidos ou informações dos pinos. O layout e os campos disponíveis podem variar dependendo do testador de componentes eletrônicos. A leitura do resultado completo exibido fornece o contexto necessário antes de interpretar valores individuais.

Os rótulos da tela identificam o significado de cada campo de medição, em vez de atuarem como resultados separados. O tipo de componente detectado estabelece o que o testador identificou, enquanto os campos restantes fornecem a saída de medição relacionada para essa detecção. Interpretar esses campos exibidos em conjunto ajuda a manter a relação entre a identificação do componente e as informações apresentadas na tela do testador, sem presumir que todo testador usa o mesmo formato de exibição.

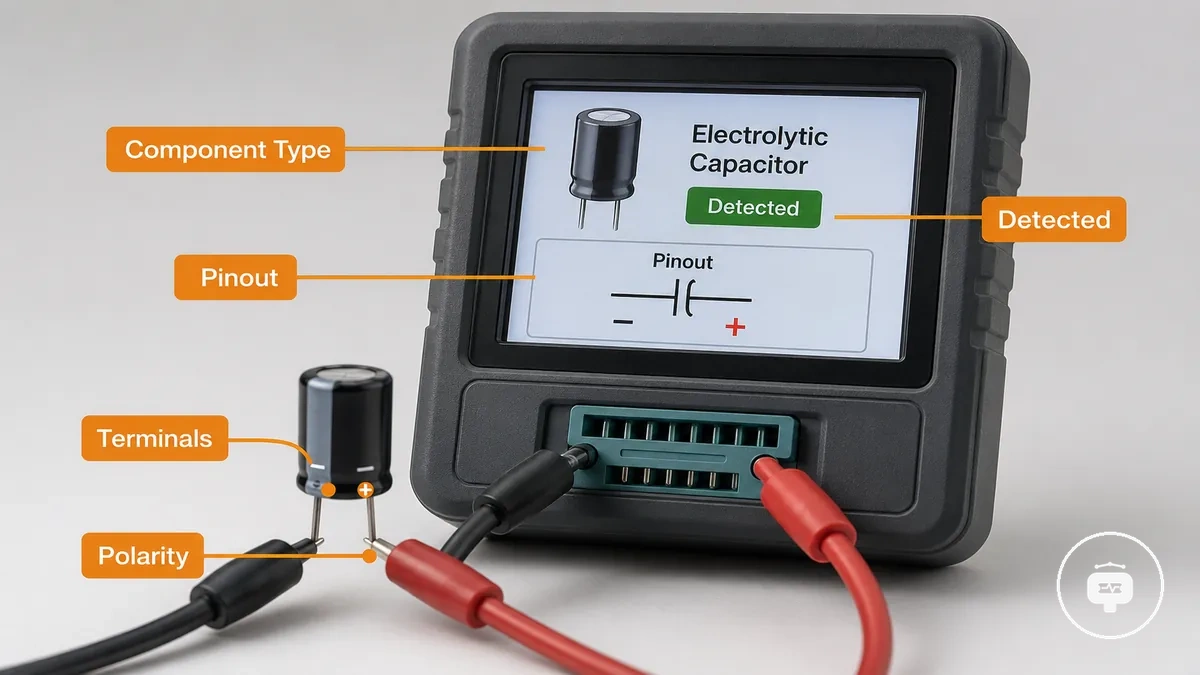

Identificação do Componente e Informações de Pinagem

A identificação do componente mostra o tipo de componente detectado junto com as informações de pinagem que o testador pode determinar. O resultado também pode indicar terminais e polaridade quando esses atributos são suportados pelas capacidades do testador e podem ser identificados a partir do componente conectado. A leitura desses atributos detectados em conjunto fornece uma base mais confiável para interpretar o resultado da identificação.

O resultado da identificação pode incluir os seguintes elementos:

• Tipo de componente – a categoria do dispositivo detectado.
• Pinagem – a relação entre os terminais detectados.
• Terminais – as posições dos pinos mostradas pelo testador.
• Polaridade – informações de orientação quando o testador consegue determiná-la.

Após identificar esses atributos, é útil usar o testador corretamente para que as informações exibidas possam ser interpretadas de forma consistente. A leitura do tipo de componente detectado junto com a pinagem e a polaridade fornece contexto prático para entender os campos restantes da tela.

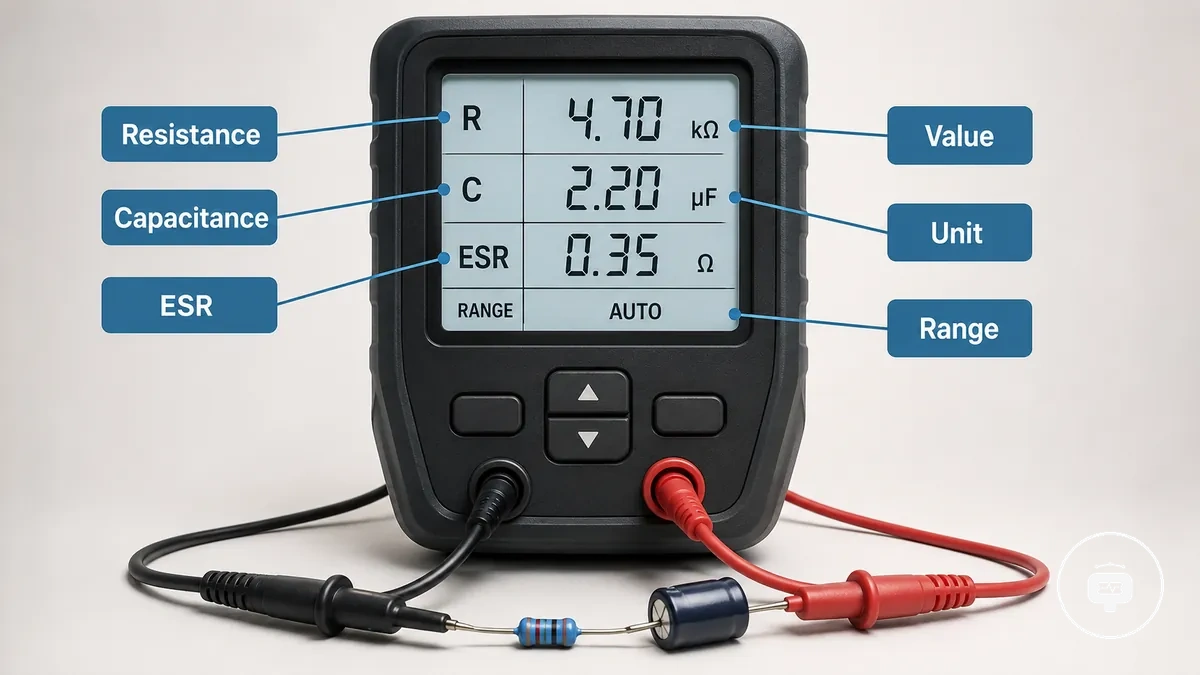

Valores de Medição e Rótulos Exibidos nas Telas do Testador

Os rótulos de medição identificam o que cada valor exibido representa, enquanto o valor correspondente mostra o resultado para aquele campo de medição. Rótulos como resistência, capacitância e ESR indicam o tipo de medição, e não sua qualidade ou precisão. Cada rótulo de valor deve ser interpretado junto com sua faixa de medição, pois as medições disponíveis e os campos exibidos podem variar conforme o modelo do testador.

Rótulo	Medição	Significado	Condição de Interpretação
Resistência	Valor de resistência	Representa a resistência elétrica	Interpretar dentro da faixa de medição exibida
Capacitância	Valor de capacitância	Representa a capacitância elétrica	Depende das funções de medição disponíveis no testador
ESR	Resistência equivalente em série	Representa a leitura de ESR exibida	Exibido apenas quando suportado pelo testador

Um equívoco comum é esperar que rótulos de valor idênticos produzam leituras idênticas em todos os testadores. A confiabilidade da leitura depende da capacidade do testador e das condições de operação, portanto, entender as limitações de precisão fornece contexto útil ao interpretar os resultados. Os rótulos de medição representam o tipo de leitura, enquanto os valores exibidos devem ser interpretados dentro da faixa de medição e das capacidades suportadas pelo testador.

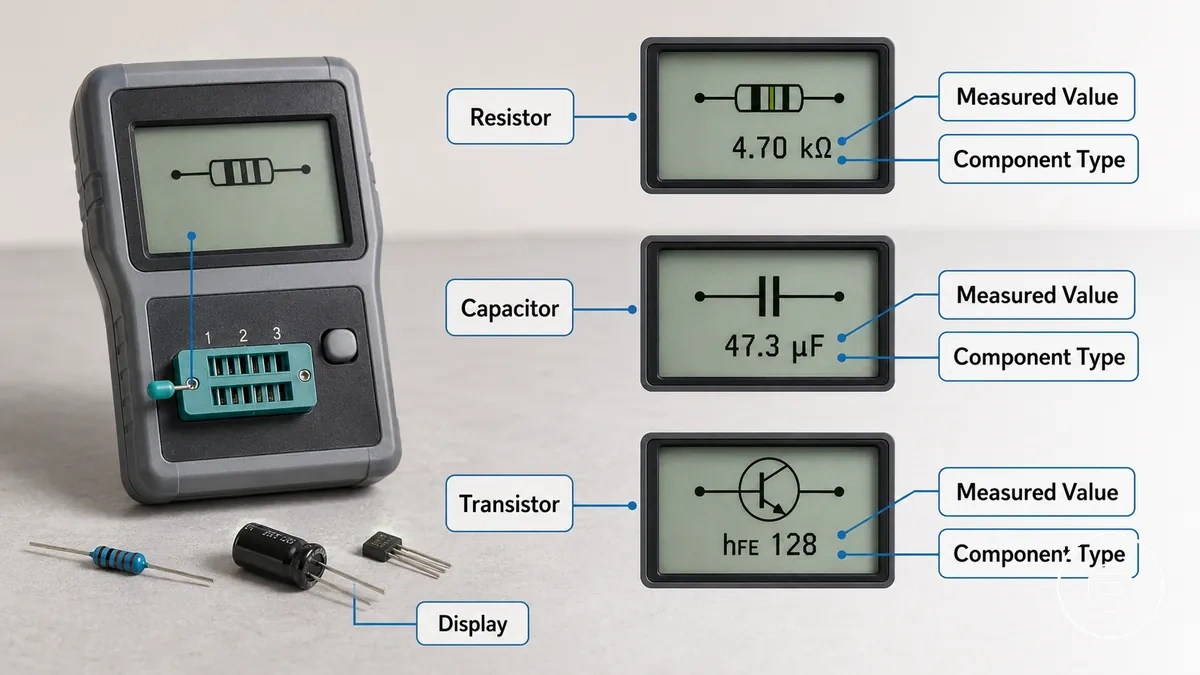

Interpretando Medições Específicas de Componentes no Testador

Após um componente ser detectado, o valor medido deve ser interpretado de acordo com o tipo de componente identificado. Um valor medido para um resistor, capacitor ou transistor representa características elétricas diferentes; portanto, seu significado depende do componente detectado e das capacidades de medição disponíveis no testador.

As interpretações comuns de medição de componentes incluem:

• Resistor – o valor medido representa a leitura de resistência exibida.
• Capacitor – o valor medido pode representar a capacitância e, em testadores que suportam, pode incluir medições relacionadas, como ESR.
• Transistor – o valor medido é interpretado em conjunto com as informações do transistor detectado e as características mostradas na tela.

Um valor medido deve sempre ser interpretado dentro do contexto do componente detectado, pois diferentes categorias de componentes utilizam significados de medição distintos. Os resultados exibidos podem variar conforme a capacidade do testador e a condição do componente conectado; portanto, interpretar o valor medido junto com o componente detectado proporciona a compreensão mais significativa da medição exibida, sem presumir resultados idênticos em todos os testadores.

Valores de Capacitância e ESR em Resultados de Capacitores

As leituras de capacitores podem incluir tanto um valor de capacitância quanto, em testadores que suportam, um valor de ESR. O valor de capacitância representa a capacitância medida, enquanto o valor de ESR representa a resistência equivalente em série. Como esses valores descrevem características elétricas diferentes, devem ser interpretados como medições separadas, e não como substitutos diretos um do outro.

Os valores de capacitância e ESR de um capacitor são mais úteis quando interpretados em conjunto e no contexto do capacitor detectado. Os valores exibidos podem variar conforme as capacidades do testador e a condição do capacitor conectado; portanto, podem fornecer informações de medição sem confirmar, por si só, a condição geral ou o estado do capacitor.

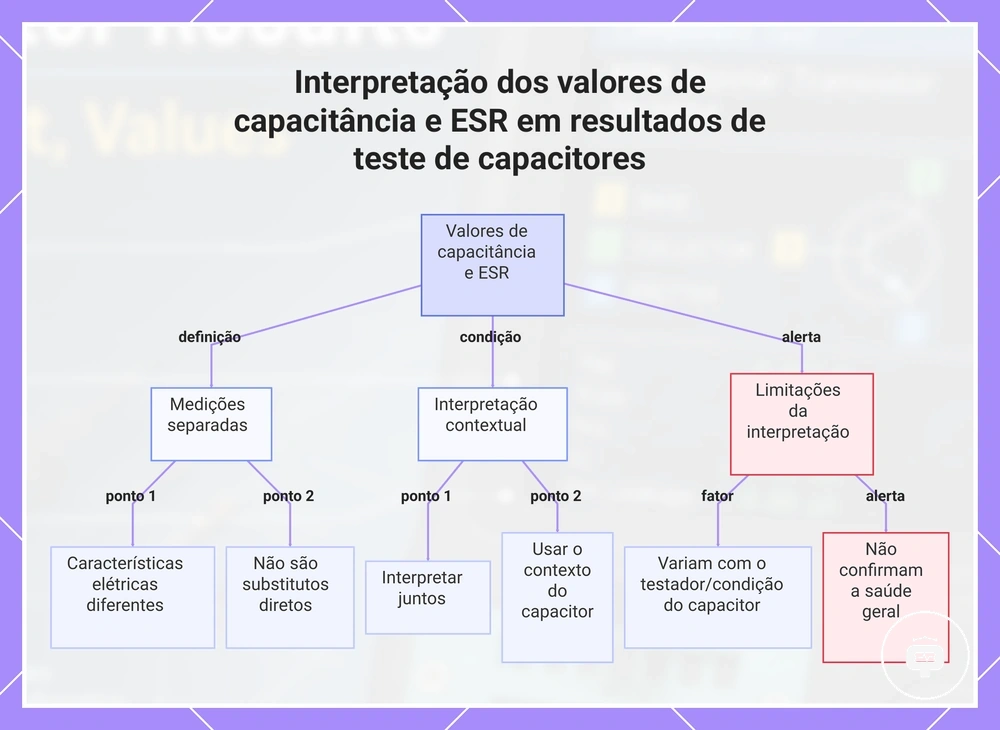

Este gráfico explica como interpretar os valores de capacitância e ESR dos resultados de teste de capacitores, incluindo seus significados separados, uso contextual e limitações.

Resultados de Identificação de Transistores e Semicondutores

Um resultado de transistor pode mostrar o tipo de semicondutor detectado junto com sua disposição de pinos. O tipo detectado identifica a categoria de semicondutor reconhecida pelo testador, enquanto a disposição de pinos indica como os terminais exibidos se relacionam com esse dispositivo detectado. Os campos de resultado disponíveis podem variar conforme o testador e o semicondutor conectado.

Os resultados de transistor devem ser interpretados lendo o tipo detectado e a disposição de pinos em conjunto. O tipo de semicondutor detectado fornece o contexto de identificação, enquanto a disposição de pinos exibida esclarece esse resultado específico, sem implicar que todo semicondutor pode ser identificado em todas as condições.

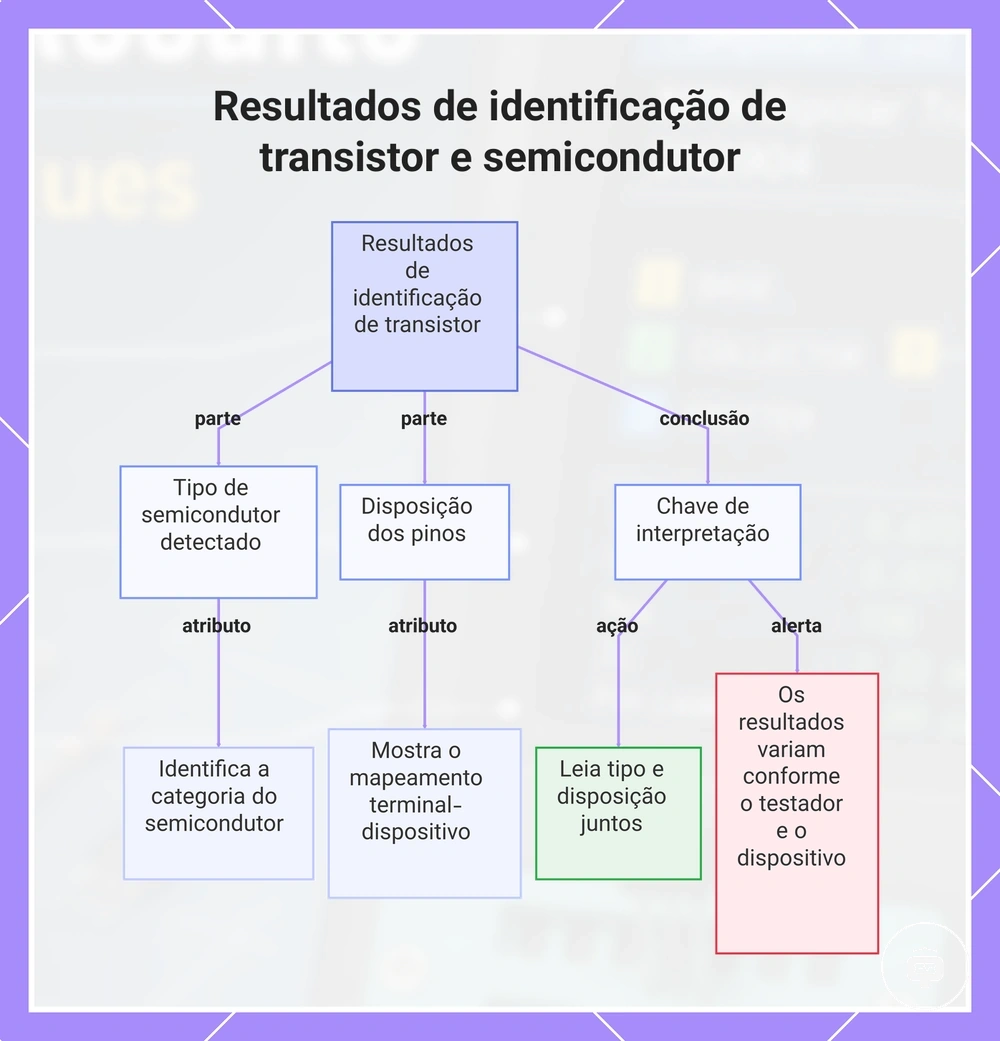

Este gráfico mostra os dois componentes principais de um resultado de identificação de transistor e como interpretá-los corretamente.

Interpretando Resultados de Detecção de Componentes Desconhecidos

Um resultado de componente desconhecido indica que a identificação automática pode não ter produzido uma correspondência completa ou confiável. O testador ainda pode mostrar um valor detectado ou campos de identificação parciais, mas o resultado deve ser tratado como incompleto, e não como uma identidade de componente confirmada. Ao revisar o resultado, considere estes fatores de interpretação:

• Verifique se um valor detectado aparece com o resultado de componente desconhecido.
• Identifique se a identificação automática produziu um tipo detectado parcial ou nenhuma identificação.
• Interprete os valores exibidos dentro do contexto de resultado disponível, em vez de assumir uma identificação completa.
• Considere que o resultado pode depender do componente conectado e das capacidades de identificação do testador.

Um resultado de componente desconhecido ainda pode indicar informações de medição úteis, mesmo quando a identificação está incompleta. Se a identificação automática permanecer incerta, trate o resultado exibido como uma indicação, e não como uma identidade definitiva, pois o resultado pode variar conforme o componente e as informações de medição disponíveis.

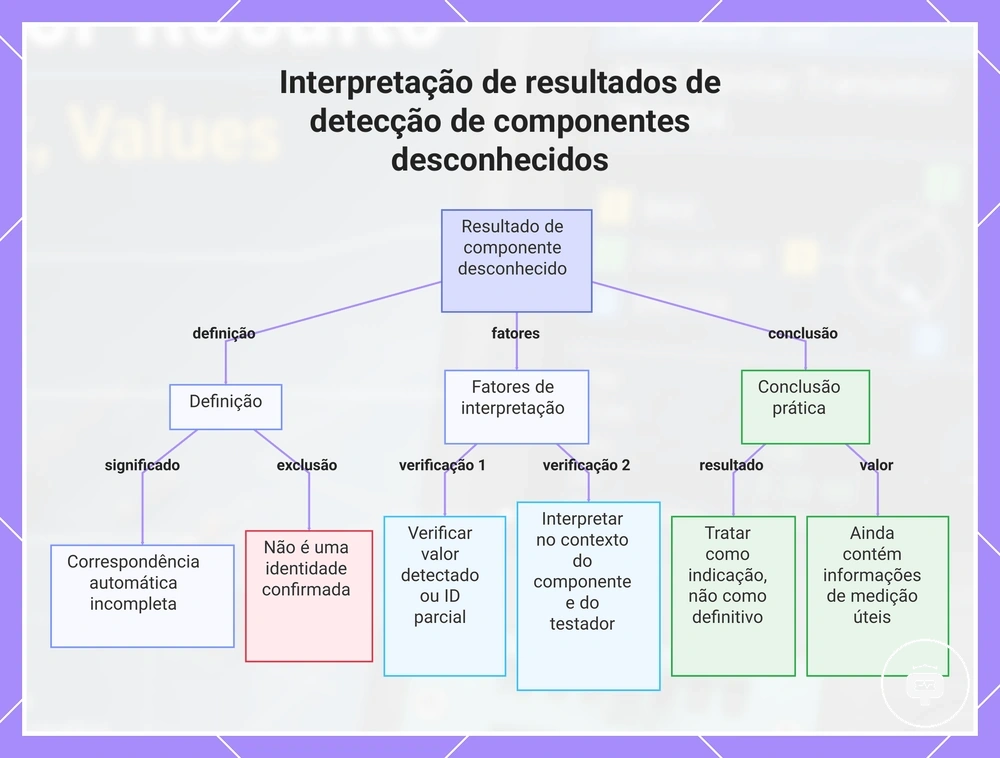

Este gráfico explica a definição, os principais fatores de interpretação e a conclusão prática para resultados de detecção de componentes desconhecidos.

Condições que Afetam as Leituras do Testador de Componentes Eletrônicos

A interpretação da leitura depende de fatores como condição do componente, método de conexão, limitação do testador e confiabilidade da leitura. Essas condições podem afetar como um resultado deve ser interpretado; portanto, a medição exibida é mais significativa quando considerada dentro de seu contexto de teste, e não como um valor isolado.

Ao avaliar uma leitura, considere os seguintes fatores:

• A condição do componente pode afetar a leitura detectada e sua interpretação.
• O método de conexão pode influenciar como o testador identifica e mede o componente conectado.
• As limitações do testador podem determinar quais valores de medição ou campos de identificação estão disponíveis.
• A confiabilidade da leitura depende do componente conectado, das condições de teste e das capacidades do testador.

Essas condições afetam a interpretação, mas não indicam necessariamente uma falha. Se o foco for diagnosticar leituras inesperadas ou inconsistentes, em vez de entender os fatores de interpretação, consulte causas de resultados incorretos para orientação específica de solução de problemas.

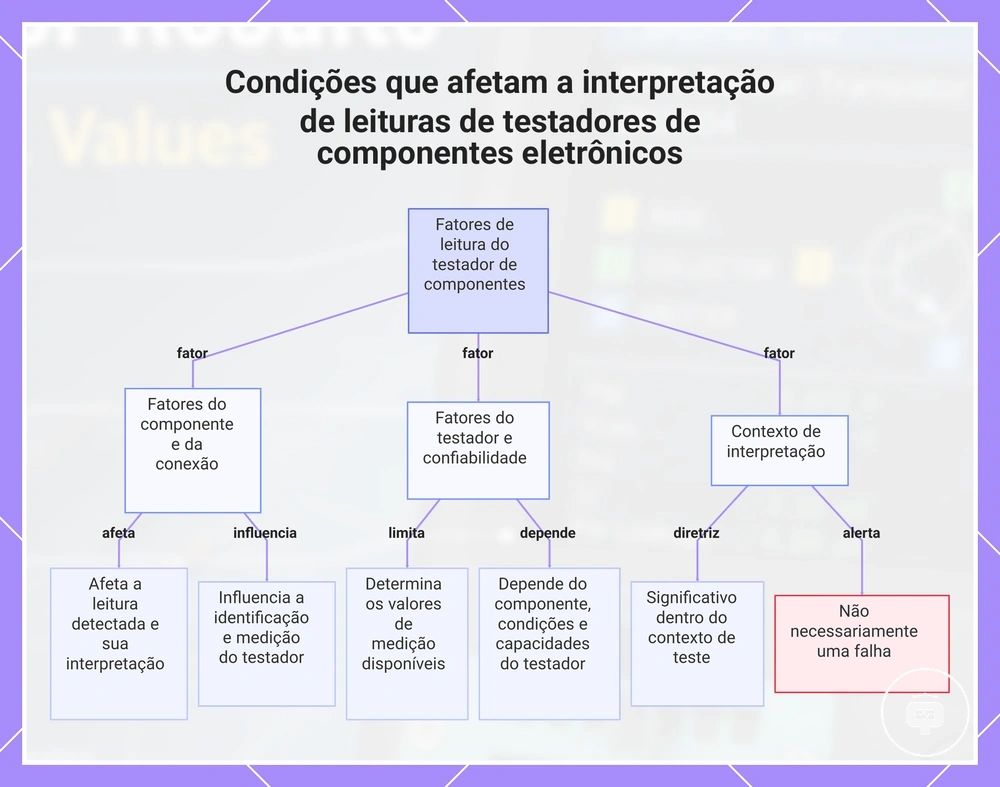

Este gráfico mostra os principais fatores que influenciam como as leituras de um testador de componentes eletrônicos são interpretadas, incluindo a configuração do teste, o testador e fatores de confiabilidade, e o contexto de interpretação.
