Cómo leer los resultados de un probador de piezas electrónicas
Los resultados de un probador de piezas electrónicas son las identidades, valores y condiciones mostrados tras detectar y medir una pieza. La pantalla puede presentar la identificación de la pieza, los valores medidos y la información de pines, mientras que la salida de medición exacta puede variar según el modelo del probador y el estado de la pieza conectada.
Interpretar la pantalla del probador implica leer cada campo mostrado como parte de un resultado completo, en lugar de basarse en un solo valor. El tipo de pieza, los valores mostrados, la información de pines y otras salidas de medición proporcionan juntos el contexto necesario para entender lo que el probador de piezas electrónicas ha identificado.
El proceso de interpretación comienza por entender la pantalla completa antes de examinar campos y valores individuales. Esta visión general crea la base para leer la pantalla con precisión, ya que las siguientes secciones explican cada resultado con más detalle.

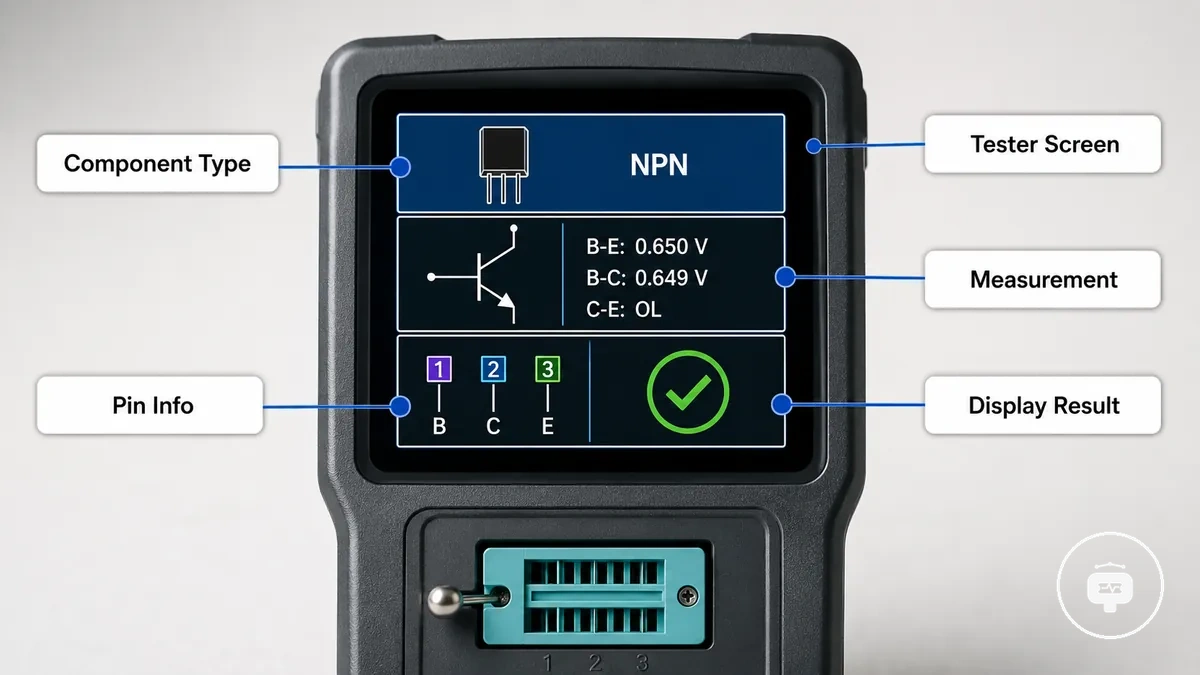

Comprensión de los resultados mostrados en la pantalla del probador de piezas electrónicas
Un resultado mostrado en pantalla es la salida de detección de la pieza que aparece en la pantalla del probador, donde el tipo de pieza detectada se presenta junto con las supported measurements. Cada campo de medición representa una parte específica de la información mostrada, como la identificación, los valores medidos o la información de pines. La disposición y los campos disponibles pueden variar según el probador de piezas electrónicas. Leer el resultado completo mostrado en pantalla proporciona el contexto necesario antes de interpretar valores individuales.
Las etiquetas en pantalla identifican el significado de cada campo de medición, en lugar de actuar como resultados separados. El tipo de pieza detectada establece lo que el probador ha identificado, mientras que los campos restantes proporcionan la salida de medición relacionada para esa detección. Interpretar estos campos de la pantalla en conjunto ayuda a mantener la relación entre la identificación de la pieza y la información presentada en la pantalla del probador, sin asumir que todos los probadores usan el mismo formato de visualización.
Identificación de la pieza e información de pines

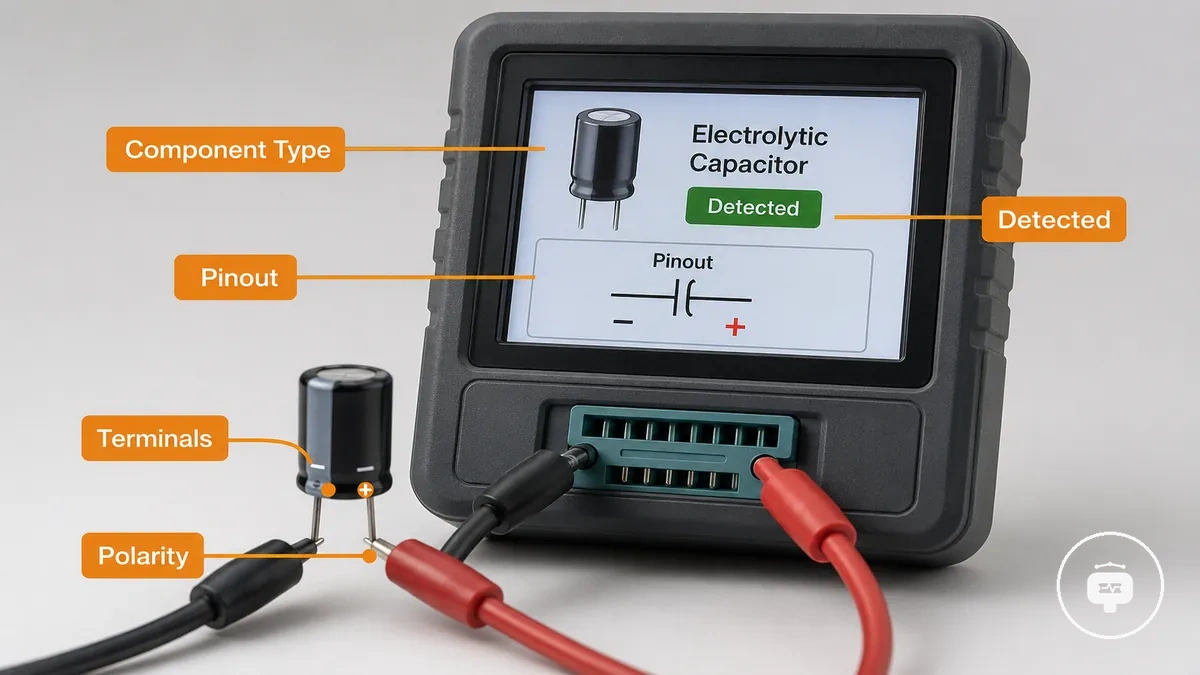

La identificación de la pieza muestra el tipo de pieza detectada junto con la información de pines que el probador puede determinar. El resultado también puede indicar terminales y polaridad cuando el probador es compatible con esos atributos y pueden identificarse a partir de la pieza conectada. Leer estos atributos detectados en conjunto proporciona una base más fiable para interpretar el resultado de identificación.
El resultado de identificación puede incluir los siguientes elementos:
- Tipo de pieza – la categoría del dispositivo detectado.
- Pines – la relación entre los terminales detectados.
- Terminales – las posiciones de los pines indicadas por el probador.
- Polaridad – información de orientación cuando el probador puede determinarla.
Tras identificar estos atributos, es útil usar el probador correctamente para que la información mostrada pueda interpretarse de forma coherente. Leer el tipo de pieza detectada junto con los pines y la polaridad proporciona un contexto práctico para comprender el resto de los campos mostrados en pantalla.
Valores de medición y etiquetas mostrados en las pantallas del probador

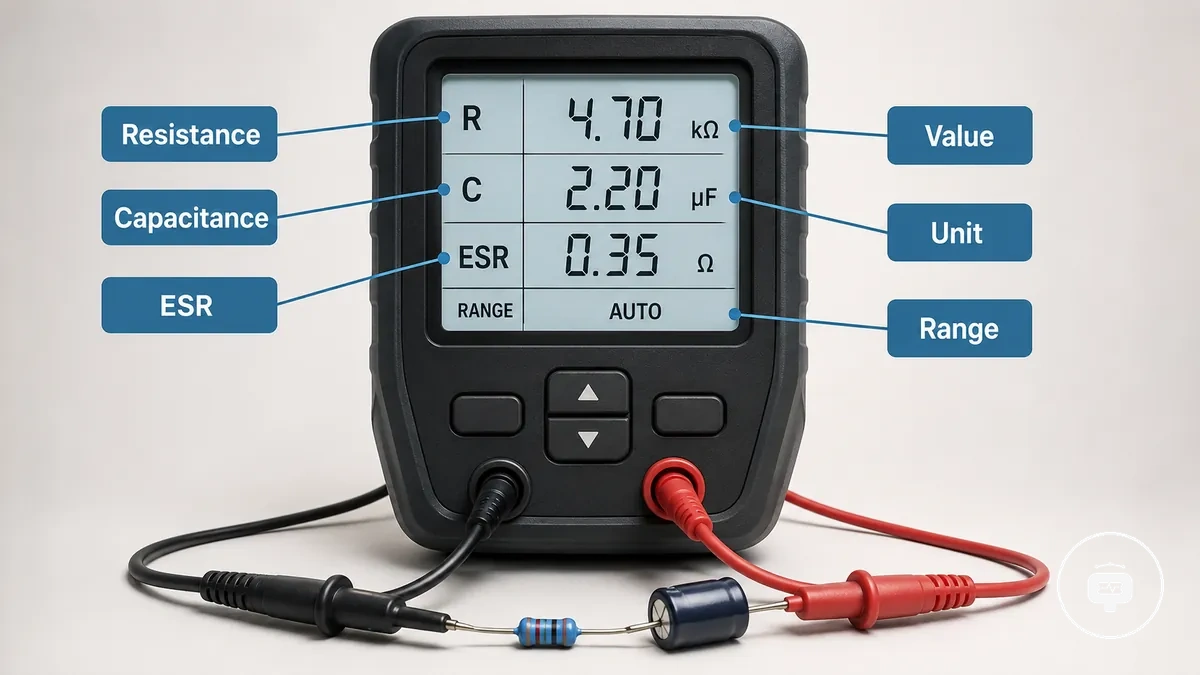

Las etiquetas de medición identifican lo que representa cada valor mostrado, mientras que el valor correspondiente muestra el resultado para ese campo de medición. Etiquetas como resistencia, capacitancia y ESR indican el tipo de medición, no su calidad ni precisión. Cada etiqueta de valor debe interpretarse junto con su rango de medición, ya que las mediciones disponibles y los campos mostrados pueden variar según el modelo del probador.
| Etiqueta | Medición | Significado | Condición de interpretación |
|---|---|---|---|
| Resistencia | Valor de resistencia | Representa la resistencia eléctrica | Interpretar dentro del rango de medición mostrado |
| Capacitancia | Valor de capacitancia | Representa la capacitancia eléctrica | Depende de las funciones de medición disponibles en el probador |
| ESR | Resistencia serie equivalente | Representa la lectura ESR mostrada | Solo se muestra cuando el probador es compatible |
Un malentendido común es esperar que etiquetas de valor idénticas produzcan lecturas idénticas en todos los probadores. La fiabilidad de la lectura depende de la capacidad del probador y de las condiciones de funcionamiento, por lo que comprender las accuracy limitations proporciona un contexto útil al interpretar los resultados. Las etiquetas de medición representan el tipo de lectura, mientras que los valores mostrados deben interpretarse dentro del rango de medición y las capacidades compatibles con el probador.
Lectura de mediciones específicas del probador según el tipo de pieza

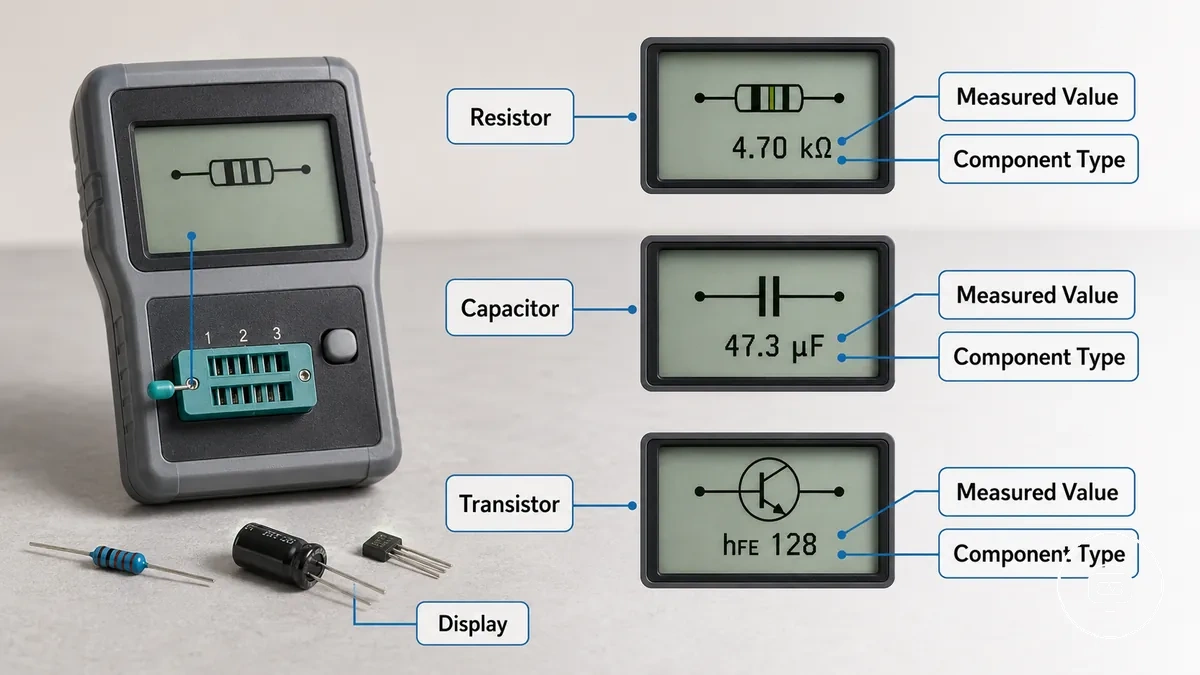

Tras detectar una pieza, el valor medido debe interpretarse según el tipo de pieza identificado. Un valor medido para una resistencia, un condensador o un transistor representa diferentes características eléctricas, por lo que su significado depende de la pieza detectada y de las capacidades de medición disponibles en el probador.
Las interpretaciones de medición comunes según el tipo de pieza incluyen:
- Resistencia – el valor medido representa la lectura de resistencia mostrada.
- Condensador – el valor medido puede representar la capacitancia y, en probadores compatibles, también puede incluir mediciones relacionadas como ESR.
- Transistor – el valor medido se interpreta junto con la información del transistor detectado y las características mostradas en pantalla.
Un valor medido debe interpretarse siempre dentro del contexto de la pieza detectada, porque las distintas categorías de piezas usan significados de medición diferentes. Los resultados mostrados pueden variar según la capacidad del probador y el estado de la pieza conectada, por lo que interpretar el valor medido junto con la pieza detectada proporciona la comprensión más significativa de la medición mostrada, sin asumir resultados idénticos en todos los probadores.
Valores de capacitancia y ESR en resultados de condensadores
Las lecturas de condensadores pueden incluir tanto un valor de capacitancia como, en probadores compatibles, un valor de ESR. El valor de capacitancia representa la capacitancia medida, mientras que el valor de ESR representa la resistencia serie equivalente. Dado que estos valores describen características eléctricas diferentes, deben interpretarse como mediciones separadas y no como sustitutos directos entre sí.
Los valores de capacitancia y ESR de un condensador son más útiles cuando se interpretan juntos y en el contexto del condensador detectado. Los valores mostrados pueden variar según las capacidades del probador y el estado del condensador conectado, por lo que pueden proporcionar información de medición sin confirmar por sí solos el estado general o el buen funcionamiento del condensador.

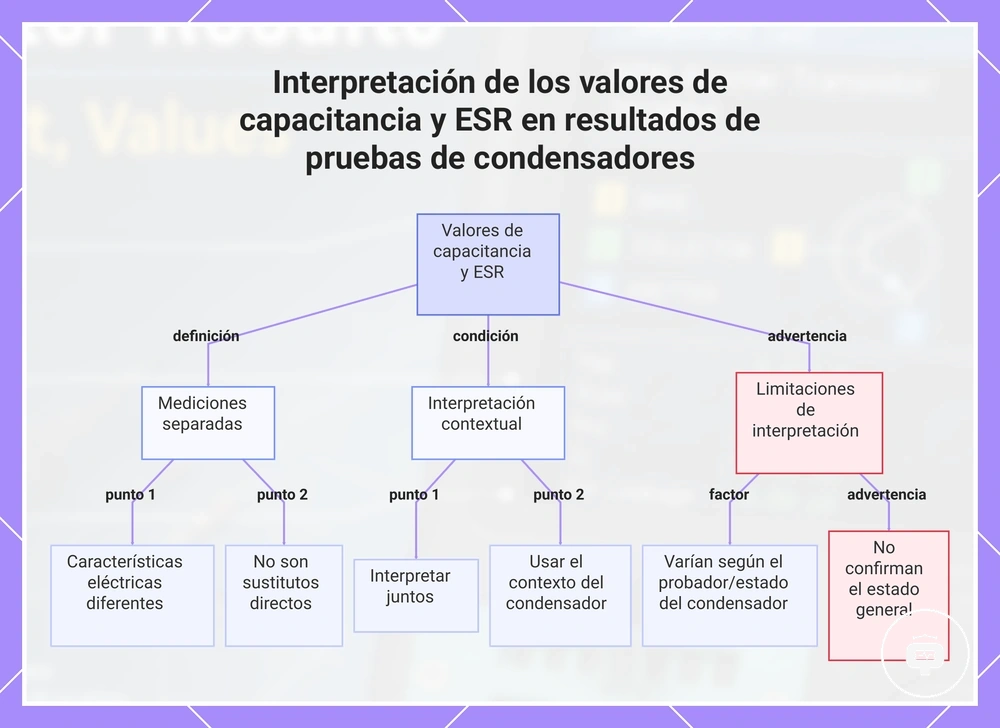

Este gráfico explica cómo interpretar los valores de capacitancia y ESR de los resultados de pruebas de condensadores, incluidos sus significados separados, uso contextual y limitaciones.
Resultados de identificación de transistores y semiconductores
Un resultado de transistor puede mostrar el tipo de semiconductor detectado junto con la disposición de sus pines. El tipo detectado identifica la categoría de semiconductor reconocida por el probador, mientras que la disposición de pines indica cómo se relacionan los terminales mostrados con ese dispositivo detectado. Los campos de resultado disponibles pueden variar según el probador y el semiconductor conectado.
Los resultados de transistores deben interpretarse leyendo el tipo detectado y la disposición de pines en conjunto. El tipo de semiconductor detectado proporciona el contexto de identificación, mientras que la disposición de pines mostrada aclara ese resultado específico sin implicar que todos los semiconductores puedan identificarse en todas las condiciones.

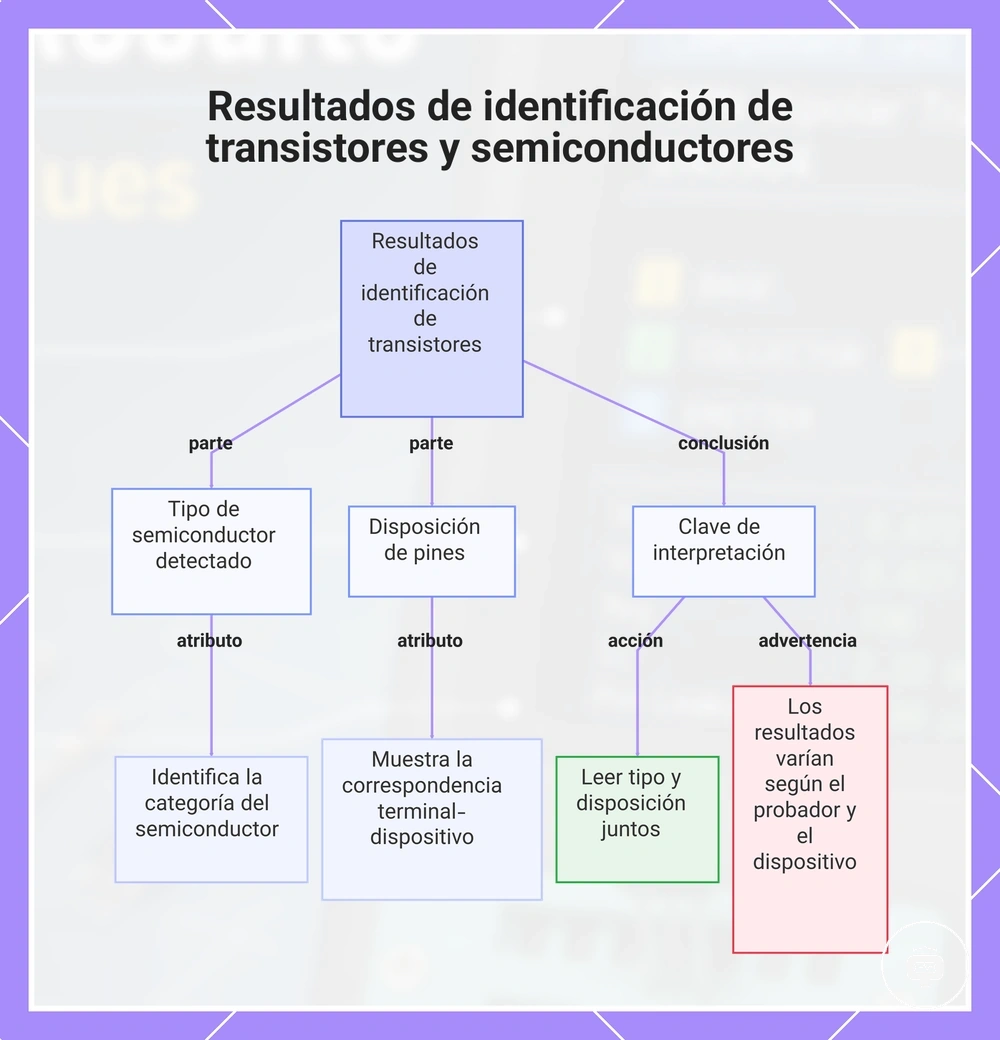

Este gráfico muestra los dos componentes principales de un resultado de identificación de transistores y cómo interpretarlos correctamente.
Interpretación de resultados de detección de piezas desconocidas
Un resultado de pieza desconocida indica que la identificación automática puede no haber producido una coincidencia completa o segura. El probador puede seguir mostrando un valor detectado o campos de identificación parcial, pero el resultado debe tratarse como incompleto en lugar de como una identificación de pieza confirmada. Al revisar el resultado, considere estos factores de interpretación:
- Compruebe si aparece un valor detectado junto con el resultado de pieza desconocida.
- Identifique si la identificación automática produjo un tipo detectado parcial o ninguna identificación.
- Interprete los valores mostrados dentro del contexto del resultado disponible en lugar de asumir una identificación completa.
- Considere que el resultado puede depender de la pieza conectada y de las capacidades de identificación del probador.
Un resultado de pieza desconocida puede indicar información de medición útil incluso cuando la identificación es incompleta. Si la identificación automática sigue siendo incierta, trate el resultado mostrado como una indicación en lugar de una identificación definitiva, porque el resultado puede variar según la pieza y la información de medición disponible.

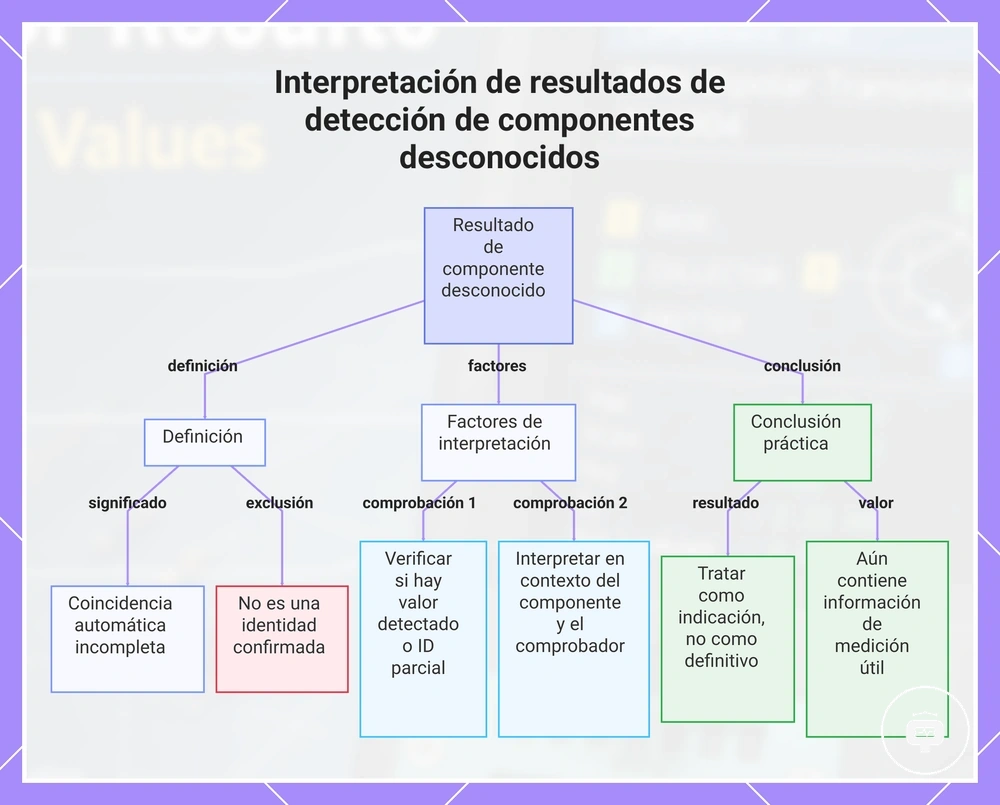

Este gráfico explica la definición, los factores clave de interpretación y la conclusión práctica para los resultados de detección de componentes desconocidos.
Condiciones que afectan las lecturas del probador de piezas electrónicas
La interpretación de las lecturas depende de factores como el estado de la pieza, el método de conexión, las limitaciones del probador y la fiabilidad de la lectura. Estas condiciones pueden afectar cómo debe interpretarse un resultado, por lo que la medición mostrada tiene más sentido cuando se considera dentro de su contexto de prueba en lugar de como un valor aislado.
Al evaluar una lectura, considere los siguientes factores:
- El estado de la pieza puede afectar la lectura detectada y su interpretación.
- El método de conexión puede influir en cómo el probador identifica y mide la pieza conectada.
- Las limitaciones del probador pueden determinar qué valores de medición o campos de identificación están disponibles.
- La fiabilidad de la lectura depende de la pieza conectada, las condiciones de prueba y las capacidades del probador.
Estas condiciones afectan la interpretación pero no indican necesariamente un fallo. Si el objetivo es diagnosticar lecturas inesperadas o inconsistentes en lugar de comprender los factores de interpretación, consulte causas de resultados erróneos para obtener orientación específica sobre resolución de problemas.

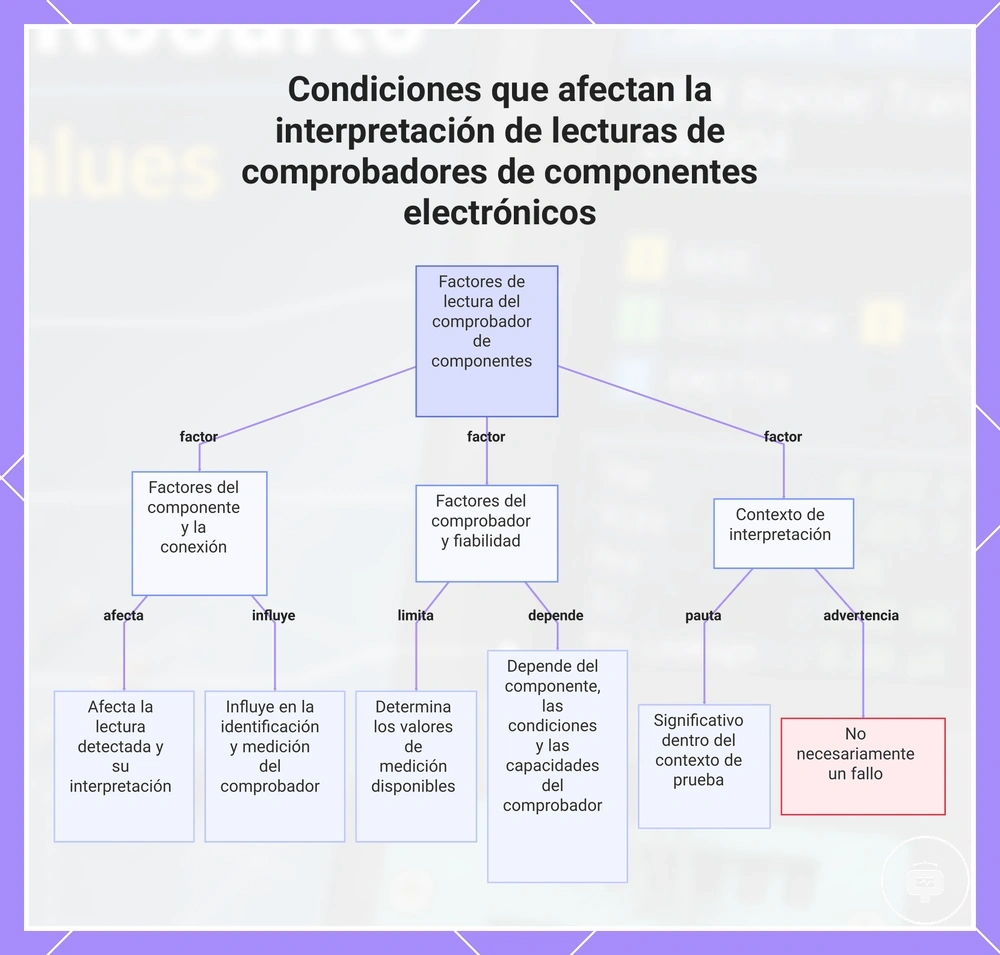

Este gráfico muestra los factores clave que influyen en cómo se interpretan las lecturas de un comprobador de componentes electrónicos, incluyendo la configuración de la prueba, el comprobador y los factores de fiabilidad, y el contexto de interpretación.
