Tipos de probadores de piezas electrónicas y sus usos

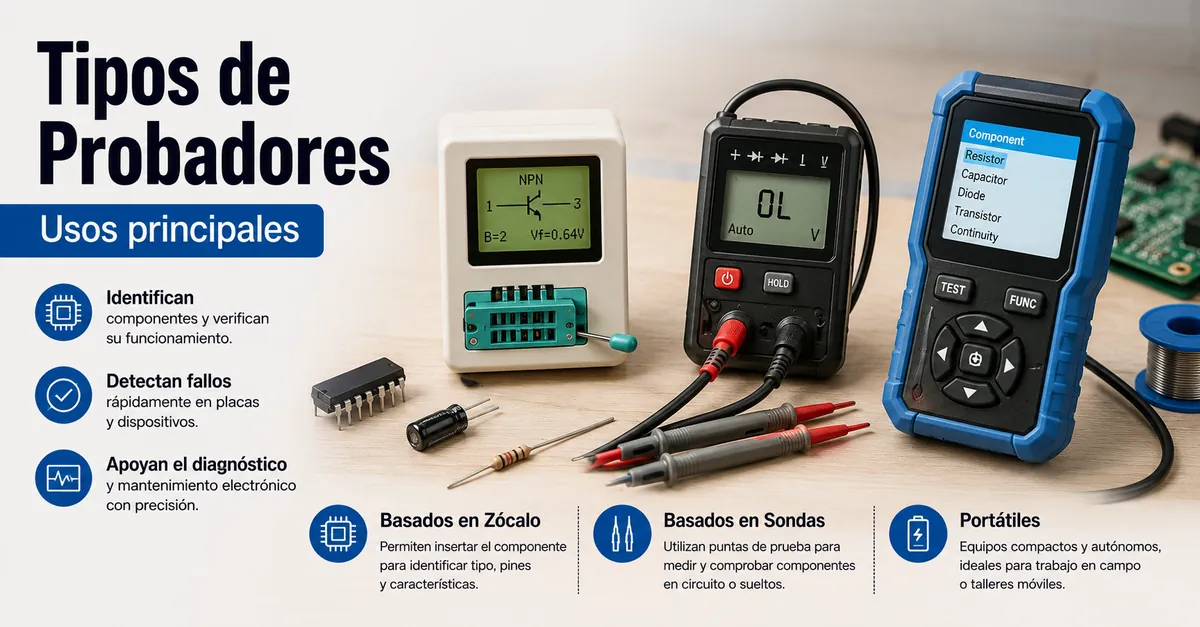

Los tipos de probadores de piezas electrónicas son categorías definidas por su función de prueba, método de conexión y contexto de aplicación. Un probador de piezas electrónicas puede estar diseñado para identificar piezas, medir propiedades eléctricas seleccionadas o realizar una tarea de prueba más específica. Sus capacidades prácticas dependen de las funciones, las piezas compatibles y los métodos de conexión que ofrece el diseño. Esta clasificación ayuda a distinguir cómo se pretende usar cada tipo de probador, en lugar de tratar a todos los probadores como si tuvieran la misma finalidad.
El método de conexión proporciona una forma principal de clasificar los tipos de probadores de piezas electrónicas. Los probadores basados en zócalo están diseñados para piezas que pueden insertarse en un zócalo de prueba compatible, mientras que los probadores basados en sonda hacen contacto directo con terminales o superficies accesibles. Los probadores portátiles y de mano describen la forma física y las condiciones de funcionamiento, pero la portabilidad por sí sola no determina qué piezas o mediciones puede admitir un probador.
La función de prueba añade otro nivel de clasificación al separar los probadores de piezas electrónicas de uso general de los diseños especializados que se centran en grupos de piezas o necesidades de medición concretas. Estas categorías pueden solaparse en muchos casos, por lo que un probador se clasifica con mayor precisión según su función de prueba principal, método de conexión, tipos de piezas compatibles y aplicación prevista.
Tipos de probadores de piezas electrónicas y sus funciones de prueba

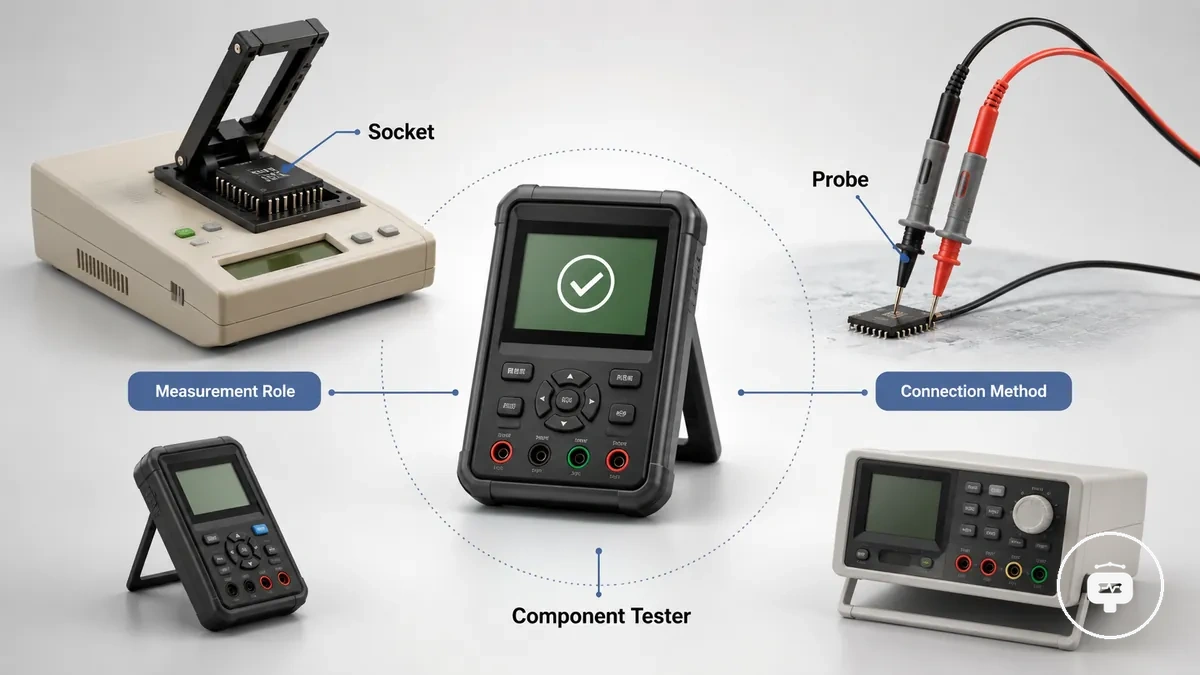

Los tipos de probadores de piezas electrónicas son categorías que definen cómo un probador de piezas realiza su función de medición mediante un método de conexión específico y una aplicación prevista. Un tipo de probador se identifica por cómo se conecta a una pieza, las categorías de piezas que está diseñado para evaluar y las mediciones que puede realizar. Estas categorías distinguen la finalidad de los diferentes diseños de probadores sin implicar que todos los probadores de piezas ofrezcan las mismas funciones. Cuando las capacidades de prueba se superponen, la clasificación suele basarse en la función de prueba principal del probador.
Una visión general de probadores de piezas electrónicas se vuelve más fácil de interpretar cuando los tipos de probadores se agrupan por método de conexión y función de medición en lugar de por apariencia física. Los probadores de piezas basados en zócalo están diseñados para piezas que pueden insertarse en un zócalo compatible, mientras que los probadores de piezas basados en sonda miden piezas mediante contacto eléctrico directo. Las categorías de piezas compatibles y las mediciones disponibles pueden variar según el diseño del probador y su aplicación prevista.
Los límites de clasificación pueden superponerse porque un solo probador de piezas puede combinar múltiples funciones de prueba. Aun así, cada tipo de probador se define principalmente por su método de conexión, las categorías de piezas compatibles y su función de medición. Esta clasificación proporciona una base coherente para comprender los tipos de probadores individuales que se tratan en las siguientes secciones.
Probadores de piezas electrónicas basados en zócalo

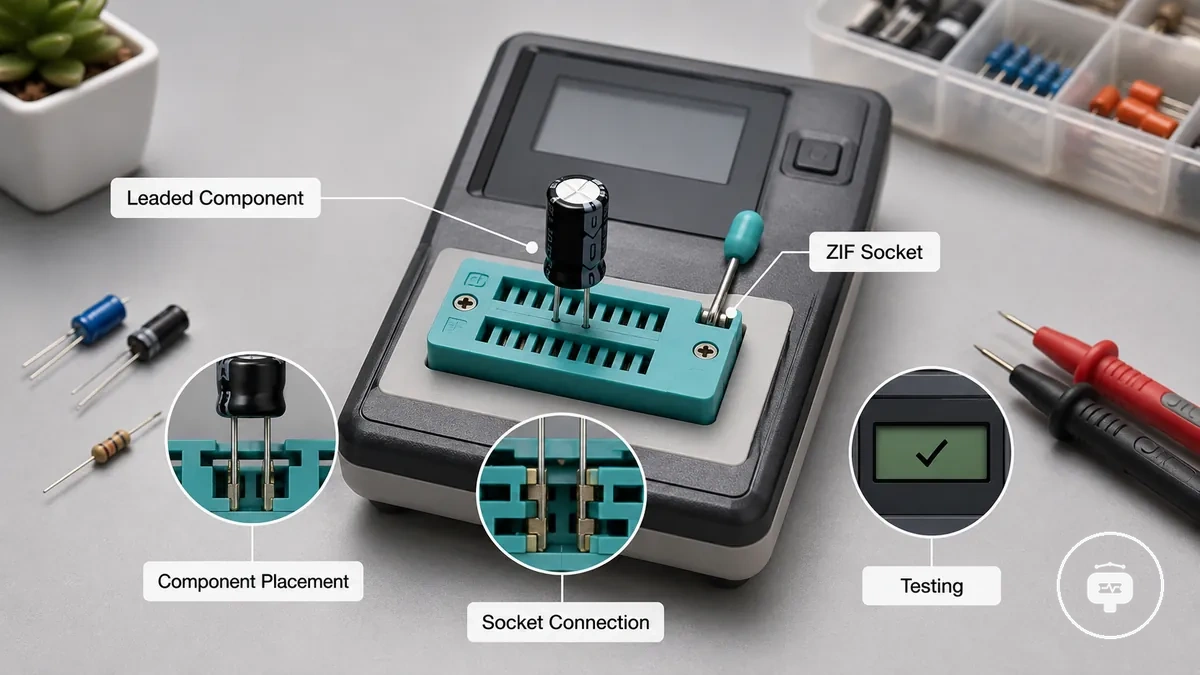

Los probadores de piezas electrónicas basados en zócalo utilizan un zócalo dedicado para mantener una pieza compatible en posición durante la prueba. La conexión del zócalo influye en la colocación de la pieza al alinear los terminales con contactos eléctricos fijos antes de que comience una medición. Este método de prueba se usa comúnmente con piezas con terminales que se ajustan a la configuración del zócalo disponible. Las condiciones de prueba dependen del encapsulado de la pieza, el diseño del zócalo y las funciones compatibles con el probador.
Un probador con zócalo puede incluir un zócalo estándar o un zócalo ZIF para simplificar la colocación de la pieza y reducir el esfuerzo mecánico por inserción y extracción repetidas. La colocación correcta de la pieza sigue siendo importante porque la alineación y orientación de los terminales pueden influir en la calidad de la conexión eléctrica establecida durante la prueba. La prueba basada en zócalo está generalmente pensada para formatos de piezas compatibles, no para todo tipo de pieza electrónica.
Los probadores de piezas electrónicas basados en zócalo se diferencian de los métodos basados en sonda porque la conexión eléctrica se realiza a través del zócalo en lugar de sondas manuales. Este método de conexión puede proporcionar un contacto estable para piezas con terminales compatibles, mientras que las piezas con estilos de encapsulado diferentes pueden requerir otro enfoque de prueba. El método de prueba adecuado depende del formato de la pieza, la compatibilidad del zócalo y la aplicación prevista.
Probadores de piezas electrónicas basados en sonda

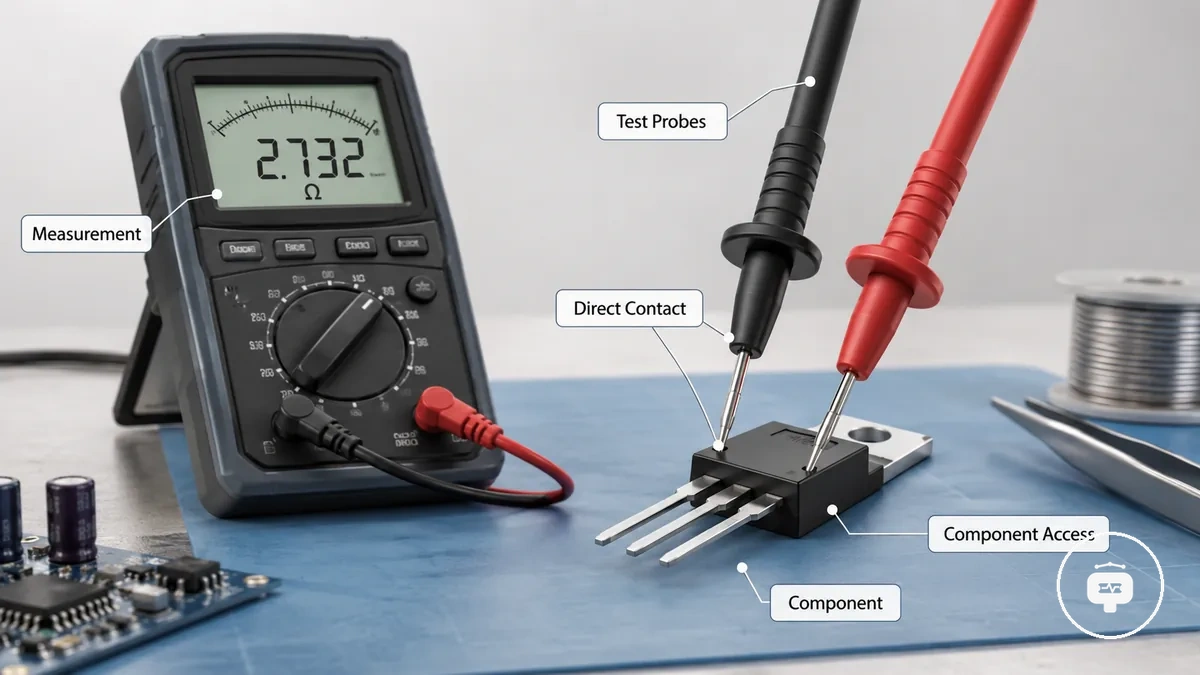

Los probadores de piezas electrónicas basados en sonda utilizan sondas de prueba para hacer contacto eléctrico directo con puntos accesibles de una pieza durante la prueba. Este método de conexión depende del acceso físico a los terminales, patillas o contactos expuestos de la pieza, en lugar de colocar la pieza en un zócalo. La prueba basada en sonda puede ser adecuada cuando los puntos de contacto requeridos son accesibles y el probador admite las mediciones previstas. Las condiciones de prueba dependen del acceso a la pieza, la estabilidad de la conexión y la aplicación prevista.
Los probadores de piezas electrónicas basados en sonda ofrecen flexibilidad de conexión porque las sondas de prueba contactan la pieza directamente en lugar de hacerlo a través de un zócalo dedicado. Su uso práctico depende de si las sondas pueden alcanzar los puntos de contacto requeridos y mantener un contacto eléctrico estable durante la medición. En comparación con los probadores basados en zócalo, los probadores basados en sonda están generalmente pensados para situaciones en las que se dispone de acceso directo a la pieza.
- Las sondas de prueba se conectan directamente a los contactos accesibles de la pieza.
- El acceso a la pieza determina si la prueba basada en sonda es práctica.
- La calidad de la medición puede depender de la colocación precisa de la sonda y de un contacto eléctrico estable.
- Las mediciones compatibles varían según el diseño del probador y la aplicación prevista.
Probadores de piezas portátiles y de mano
Los probadores de piezas portátiles y de mano se definen por su formato físico y sus condiciones de uso, no por una función de prueba específica. Un probador de mano está diseñado para ser transportado y utilizado fuera de un espacio de trabajo fijo, mientras que un probador portátil puede permitir realizar pruebas donde un instrumento de sobremesa no es práctico. La portabilidad puede influir en el flujo de trabajo de prueba, pero no determina los tipos de piezas compatibles ni las capacidades de medición.
Los probadores portátiles y de mano pueden incluir una carcasa compacta, una pantalla integrada y funcionamiento con batería, según el diseño del probador. La pantalla proporciona información de medición directamente en el dispositivo, mientras que la batería puede permitir realizar pruebas cuando no se dispone de una conexión permanente a la red eléctrica. Estos atributos influyen en cómo se usa el probador en condiciones de movilidad, más que indicar un nivel particular de rendimiento de prueba.
Los probadores de piezas portátiles y de mano se usan a menudo para pruebas de campo, mantenimiento y otras situaciones en las que las pruebas se realizan fuera de un banco de trabajo fijo. En contraste, las pruebas de sobremesa suelen dar menos importancia a la portabilidad y más a unas condiciones de funcionamiento fijas. El probador adecuado depende de la ubicación de la prueba, la fuente de alimentación disponible, los requisitos de pantalla y la aplicación prevista.

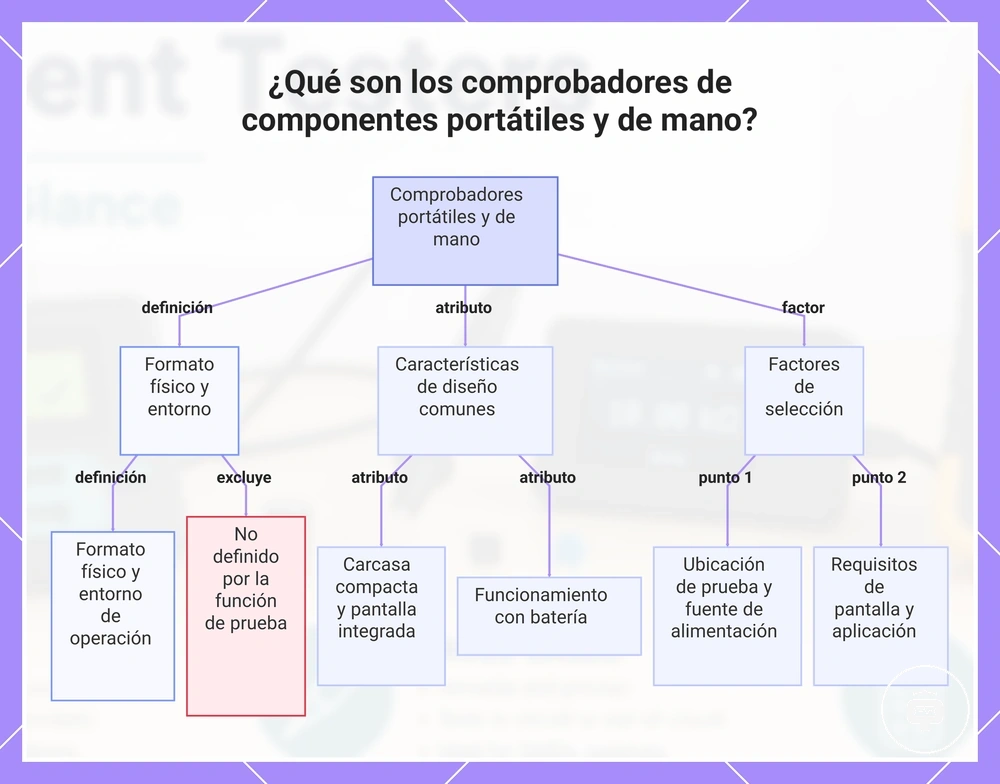

Este gráfico muestra la definición, las características principales y los factores de selección de los comprobadores de componentes portátiles y de mano.
Probadores de piezas electrónicas especializados por tipo de pieza
Los probadores de piezas electrónicas especializados están diseñados para evaluar grupos de piezas concretos, centrándose en las mediciones más relevantes para esas piezas. En lugar de abarcar todas las piezas electrónicas de la misma manera, estos probadores están pensados para necesidades de medición específicas, como el análisis de semiconductores, inductancia, capacitancia, resistencia o resistencia equivalente en serie. El probador adecuado depende del tipo de pieza y del propósito de prueba requerido.
Las categorías de probadores especializados se organizan en torno a las piezas que están diseñados para evaluar. Una revisión más amplia de los tipos de piezas compatibles puede ayudar a relacionar el formato de la pieza con los requisitos de medición correspondientes antes de seleccionar un enfoque de prueba.
Los probadores de semiconductores y los probadores de transistores se centran en componentes semiconductores, aunque sus funciones de identificación y medición pueden variar según el diseño. Un probador de transistores puede concentrarse en características relacionadas con transistores, mientras que un probador de semiconductores más amplio puede admitir categorías de dispositivos compatibles adicionales.
Los probadores LCR se centran en inductancia, capacitancia y resistencia, mientras que los probadores ESR evalúan la resistencia equivalente en serie en contextos de prueba de condensadores compatibles. Los probadores SMD están diseñados para el acceso a piezas de montaje superficial y métodos de contacto compatibles. Estas categorías pueden solaparse, por lo que el probador especializado adecuado depende de la pieza objetivo, el objetivo de medición y la aplicación prevista, más que del nombre del probador únicamente.

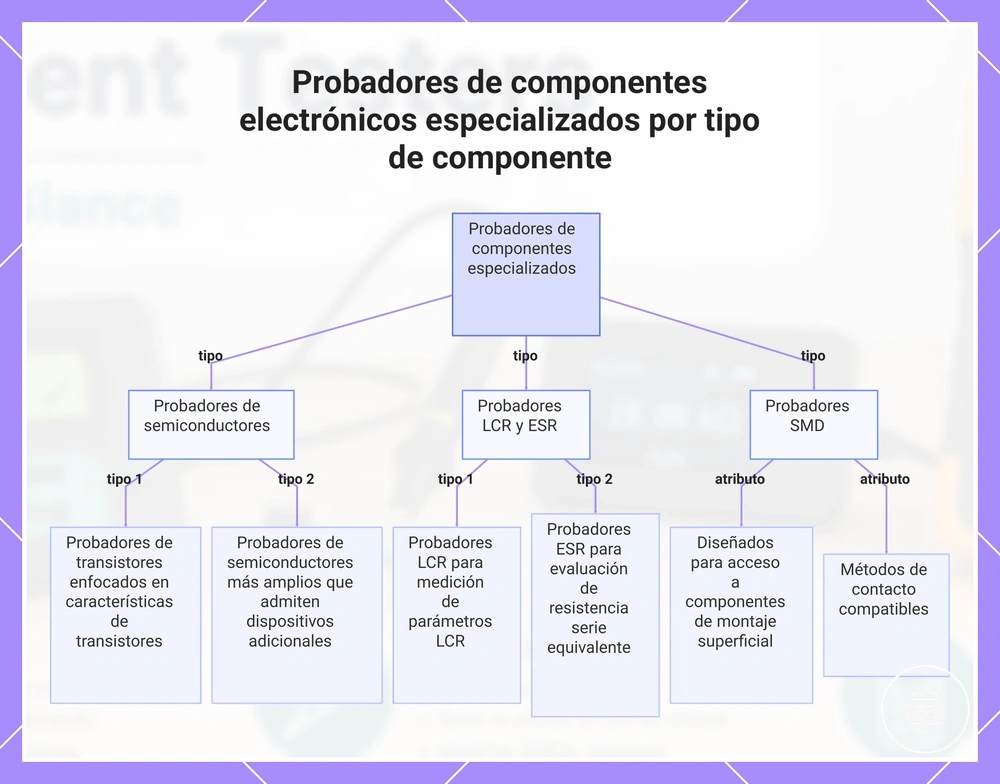

Este gráfico muestra las principales categorías de probadores de componentes electrónicos especializados, incluidos los probadores de semiconductores, los probadores LCR y ESR, y los probadores SMD, y sus características principales.
Probadores de transistores y componentes semiconductores
Los probadores de transistores y componentes semiconductores son probadores especializados diseñados para evaluar dispositivos semiconductores compatibles mediante las funciones de medición e identificación que admite el diseño del probador. Un probador de semiconductores puede evaluar transistores y, según sus capacidades, también puede admitir otros componentes semiconductores. Las mediciones disponibles y el nivel de análisis varían según el probador.
Un probador de transistores se centra en mediciones relacionadas con transistores, mientras que un probador de semiconductores más amplio puede admitir dispositivos compatibles como MOSFET cuando está diseñado para esos componentes. La compatibilidad con dispositivos, la capacidad de medición y la profundidad del análisis dependen del diseño del probador y del semiconductor que se evalúa.

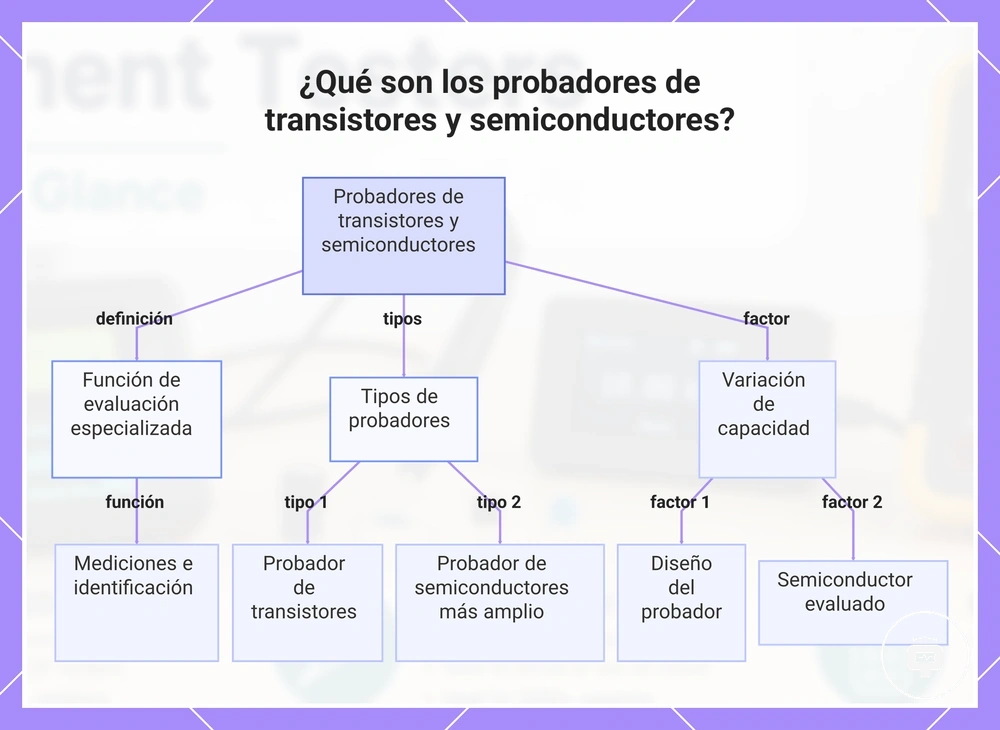

Este gráfico explica la definición, los tipos y los factores de capacidad de los probadores de transistores y semiconductores.
Probadores de componentes LCR y ESR
Los probadores LCR y los probadores ESR se diferencian principalmente en su propósito de medición. Un probador LCR está diseñado para medir inductancia, capacitancia y resistencia, mientras que un probador ESR se centra en la resistencia equivalente en serie en contextos de prueba de condensadores compatibles. El probador adecuado depende del componente que se evalúa y de la medición requerida.
La comparación siguiente muestra cómo difieren sus funciones de medición.
| Tipo de probador | Enfoque de medición | Contexto de uso |
|---|---|---|
| Probador LCR | Inductancia, capacitancia y resistencia | Se usa cuando estas propiedades eléctricas deben evaluarse para componentes compatibles. |
| Probador ESR | Resistencia equivalente en serie | Se usa al evaluar la resistencia equivalente en serie en aplicaciones de prueba de condensadores compatibles. |
Aunque ambos tipos de probadores pueden usarse en contextos de medición relacionados con condensadores, sus funciones no son intercambiables. La capacidad de medición depende del diseño del probador, los componentes compatibles y la aplicación prevista.
Probadores de componentes SMD
Los probadores de componentes SMD están diseñados para probar componentes de montaje superficial mediante métodos de contacto adecuados para encapsulados compactos. Un probador SMD puede usar contactos tipo pinza u otra disposición de contacto directo para alcanzar los terminales del componente, según el diseño del probador. Las mediciones compatibles y los tamaños de componente varían según el dispositivo.
Los probadores de componentes SMD se centran en la manipulación del componente y la estabilidad del contacto, más que en una cobertura amplia de componentes. Su uso práctico depende del encapsulado de montaje superficial, el método de contacto, las funciones de medición del probador y si se puede mantener un contacto estable durante la prueba.

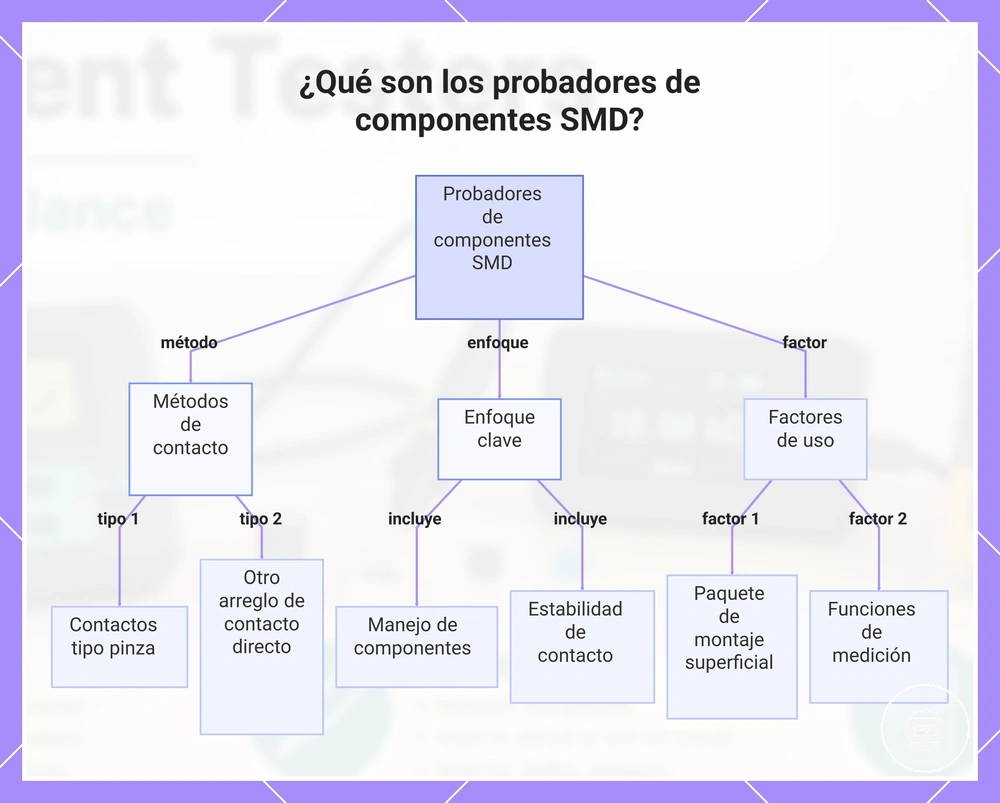

Este gráfico explica el propósito, los métodos de contacto, las áreas clave de enfoque y los factores de uso práctico de los probadores de componentes SMD.
Cómo se diferencian los tipos de probadores de piezas electrónicas en mediciones y aplicaciones
Los tipos de probadores de piezas electrónicas se diferencian según su capacidad de medición, aplicación, idoneidad para piezas y método de conexión. La selección de un probador depende de qué atributos eléctricos se deben medir, el tipo de pieza que se evalúa y el entorno de prueba previsto, más que de la categoría del probador únicamente.
Comparar los tipos de probadores por capacidad de medición y aplicación ayuda a distinguir sus funciones previstas sin repetir las descripciones individuales de cada probador. El método de conexión influye en cómo el probador contacta la pieza, mientras que la capacidad de medición determina qué características eléctricas está diseñado para evaluar el probador.
| Tipo de probador | Capacidad de medición | Aplicación típica | Método de conexión |
|---|---|---|---|
| Probador basado en zócalo | Las mediciones compatibles dependen del diseño del probador. | Prueba de piezas con terminales compatibles. | Pieza insertada en un zócalo de prueba. |
| Probador basado en sonda | Las mediciones compatibles dependen del contacto eléctrico directo. | Prueba de piezas con terminales accesibles. | Las sondas de prueba contactan la pieza directamente. |
| Probador LCR | Mide inductancia, capacitancia y resistencia. | Evaluación de componentes pasivos compatibles. | Varía según el diseño del probador. |
| Probador ESR | Mide la resistencia equivalente en serie. | Aplicaciones de prueba de condensadores compatibles. | Varía según el diseño del probador. |
| Probador SMD | Las mediciones compatibles dependen del diseño del probador. | Prueba de componentes de montaje superficial compatibles. | Contacto directo, a menudo con pinzas o contactos similares. |
La selección debe guiarse por la capacidad de medición requerida, la idoneidad para la pieza, la aplicación y el método de conexión. Para una comparación más amplia de instrumentos, compare with a multimeter para entender cómo se diferencian las funciones de medición.
Qué tipo de probador de piezas se ajusta a una necesidad de prueba específica
La selección del probador depende del objetivo de prueba, el tipo de pieza, la necesidad de medición y el método de conexión. El tipo de probador de piezas más adecuado es aquel que admite las mediciones requeridas para la pieza objetivo y el entorno de prueba previsto, más que el que ofrece la mayor cantidad de funciones.
Los criterios de selección se vuelven más claros cuando la tarea de prueba se define antes de comparar tipos de probadores. El encapsulado de la pieza, los requisitos de medición eléctrica y el método de contacto disponible influyen en si un tipo de probador determinado es adecuado para la aplicación.
Use la siguiente lista de verificación para evaluar qué tipo de probador se adapta mejor a la necesidad de prueba:
- Defina el objetivo de prueba, como la identificación de piezas o la medición eléctrica.
- Confirme el tipo de pieza y el formato de encapsulado.
- Identifique la capacidad de medición requerida.
- Verifique que el método de conexión se ajuste a los contactos disponibles de la pieza.
- Considere si la prueba se realizará en un banco de trabajo o en un entorno portátil.
- Verifique que el diseño del probador admita la aplicación prevista.
Dado que las necesidades de prueba varían, ningún tipo de probador es adecuado para todas las situaciones. Para un proceso de evaluación más amplio, elegir el tipo de probador adecuado proporciona orientación adicional para comparar estos criterios de selección.

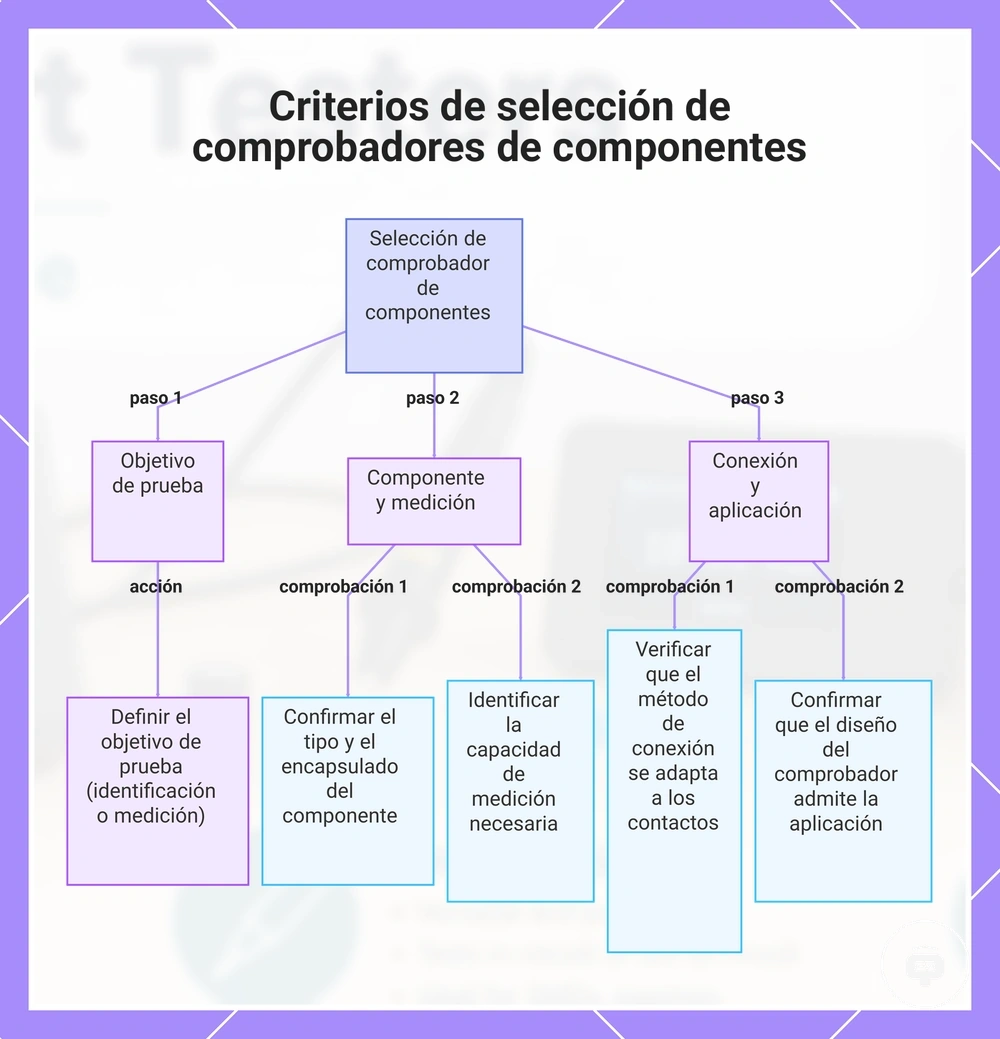

Este gráfico muestra los criterios clave para elegir un tipo de comprobador de componentes según el objetivo de prueba, los requisitos del componente y las necesidades de conexión.
