Typen elektronischer Bauteiltester und ihre Einsatzfelder
Typen elektronischer Bauteiltester sind Kategorien, die durch ihre Prüfaufgabe, Anschlussmethode und Anwendungskontext definiert werden. Ein elektronischer Bauteiltester kann dazu ausgelegt sein, Bauteile zu identifizieren, ausgewählte elektrische Eigenschaften zu messen oder eine spezifischere Prüfaufgabe zu unterstützen. Seine praktischen Fähigkeiten hängen von den Funktionen, unterstützten Bauteilen und Anschlussmethoden ab, die durch das Design bereitgestellt werden. Diese Einordnung hilft zu unterscheiden, wie verschiedene Testertypen verwendet werden sollen, anstatt jeden Tester als gleichartig zu betrachten.
Die Anschlussmethode bietet eine primäre Möglichkeit zur Klassifizierung von Typen elektronischer Bauteiltester. Sockelbasierte Tester sind für Bauteile vorgesehen, die in einen kompatiblen Testsockel eingesetzt werden können, während prüfspitzenbasierte Tester direkten Kontakt mit zugänglichen Anschlüssen oder Oberflächen herstellen. Handgehaltene und tragbare Tester beschreiben die physische Bauform und die Betriebsumgebung, aber die Tragbarkeit allein bestimmt nicht, welche Bauteile oder Messungen ein Tester unterstützen kann.
Die Prüfaufgabe fügt eine weitere Klassifizierungsebene hinzu, indem sie Allzweck-Bauteiltester von spezialisierten Ausführungen unterscheidet, die sich auf bestimmte Bauteilgruppen oder Messanforderungen konzentrieren. Diese Kategorien können sich in vielen Fällen überschneiden, sodass ein Tester am genauesten nach seiner primären Prüfaufgabe, Anschlussmethode, unterstützten Bauteiltypen und vorgesehener Anwendung klassifiziert wird.
Elektronische Bauteiltester-Typen und ihre Prüfaufgaben

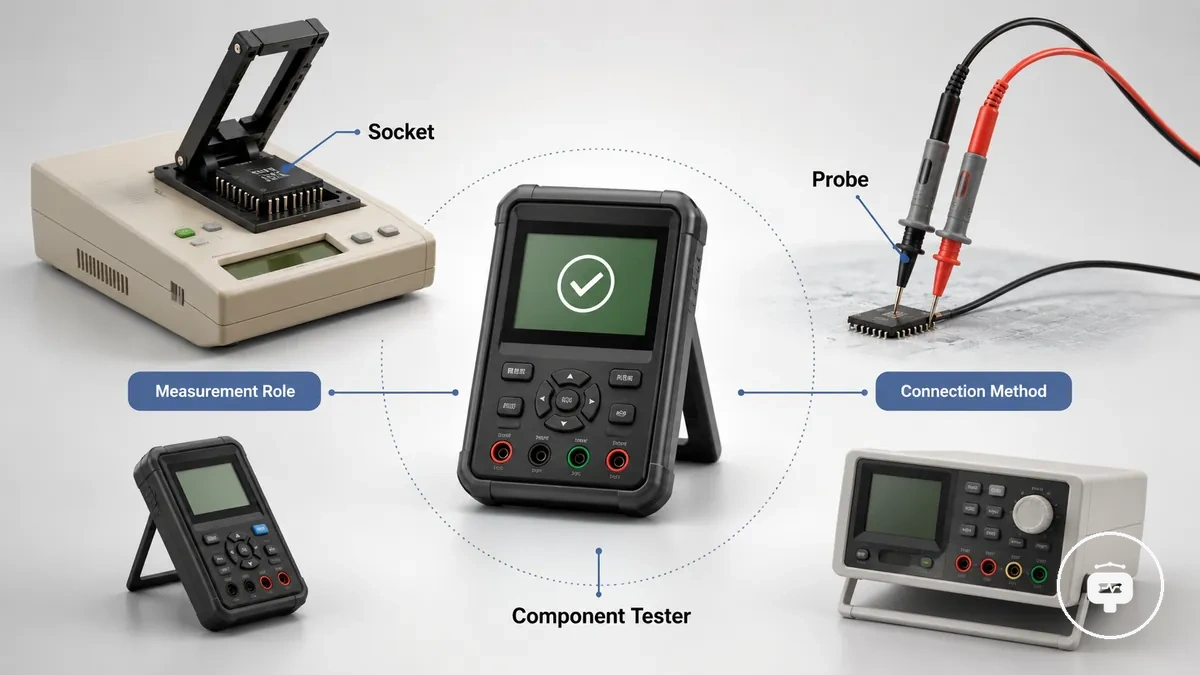

Typen elektronischer Bauteiltester sind Kategorien, die definieren, wie ein Bauteiltester seine Messaufgabe durch eine bestimmte Anschlussmethode und vorgesehene Anwendung ausführt. Ein Testertyp wird dadurch bestimmt, wie er an ein Bauteil angeschlossen wird, welche Bauteilkategorien er bewerten kann und welche Messungen er durchführen kann. Diese Kategorien unterscheiden den Zweck verschiedener Testerdesigns, ohne zu implizieren, dass jeder Bauteiltester die gleichen Funktionen bietet. Wenn sich Prüffähigkeiten überschneiden, erfolgt die Klassifizierung in der Regel anhand der primären Prüfaufgabe des Testers.
Ein Überblick zu elektronischen Bauteiltestern lässt sich leichter verstehen, wenn Testertypen nach Anschlussmethode und Messaufgabe statt nach physischem Erscheinungsbild gruppiert werden. Sockelbasierte Bauteiltester sind für Bauteile vorgesehen, die in einen kompatiblen Sockel eingesetzt werden können, während prüfspitzenbasierte Bauteiltester Bauteile durch direkten elektrischen Kontakt messen. Die unterstützten Bauteilkategorien und verfügbaren Messungen können je nach Design und vorgesehener Anwendung des Testers variieren.
Klassifikationsgrenzen können sich überschneiden, da ein einzelner Bauteiltester mehrere Prüffunktionen kombinieren kann. Trotzdem wird jeder Testertyp hauptsächlich durch seine Anschlussmethode, unterstützte Bauteilkategorien und Messaufgabe definiert. Diese Klassifizierung bietet eine konsistente Grundlage zum Verständnis der einzelnen Testertypen, die in den folgenden Abschnitten behandelt werden.
Sockelbasierte elektronische Bauteiltester

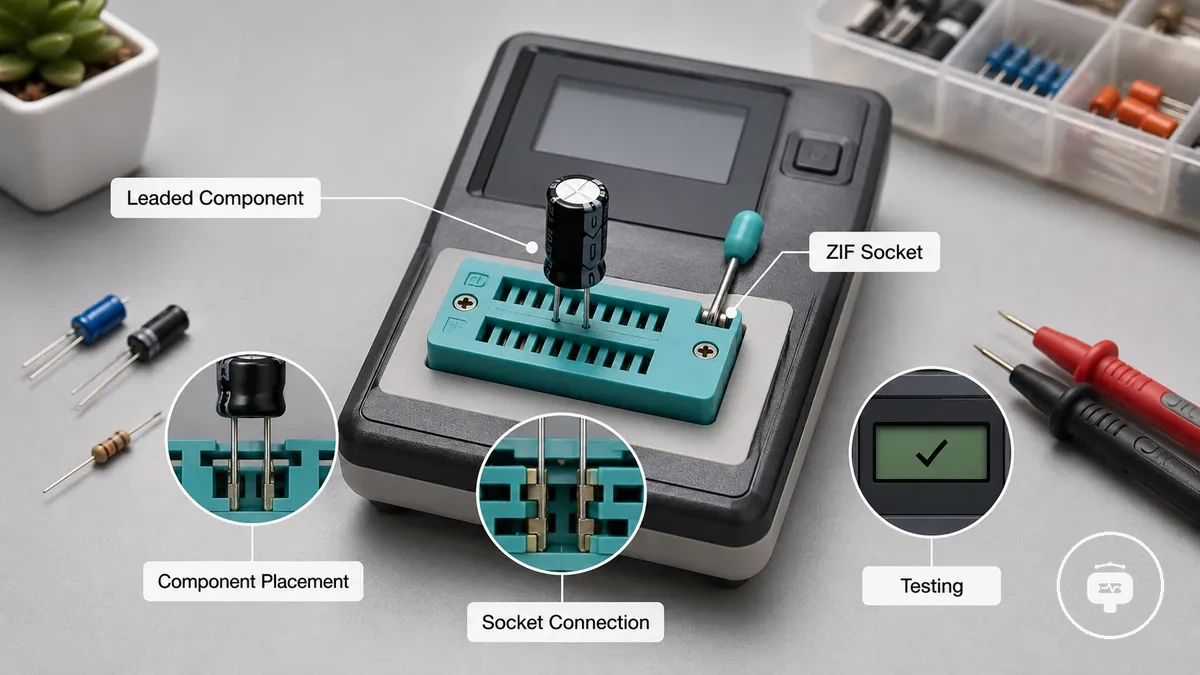

Sockelbasierte elektronische Bauteiltester verwenden einen eigenen Sockel, um ein kompatibles Bauteil während des Tests in Position zu halten. Der Sockelanschluss beeinflusst die Bauteilplatzierung, indem er die Anschlussdrähte vor Beginn einer Messung mit festen elektrischen Kontakten ausrichtet. Diese Prüfmethode wird üblicherweise bei bedrahteten Bauteilen verwendet, die in die verfügbare Sockelkonfiguration passen. Die Prüfbedingungen hängen vom Bauteilgehäuse, Sockeldesign und den vom Tester unterstützten Funktionen ab.
Ein sockelbasierter Tester kann einen Standardsockel oder einen ZIF-Sockel enthalten, um die Bauteilplatzierung zu vereinfachen und mechanische Belastung durch wiederholtes Einführen und Entfernen zu reduzieren. Die korrekte Bauteilplatzierung bleibt wichtig, da die Ausrichtung und Orientierung der Anschlussdrähte die Qualität der während des Tests hergestellten elektrischen Verbindung beeinflussen kann. Sockelbasiertes Testen ist generell für kompatible Bauteilformate vorgesehen, nicht für jeden Typ elektronischer Bauteile.
Sockelbasierte elektronische Bauteiltester unterscheiden sich von prüfspitzenbasierten Methoden, da die elektrische Verbindung über den Sockel statt über Handprüfspitzen hergestellt wird. Diese Anschlussmethode kann stabilen Kontakt für unterstützte bedrahtete Bauteile bieten, während Bauteile mit anderen Gehäusearten einen anderen Prüfansatz erfordern können. Die geeignete Prüfmethode hängt vom Bauteilformat, der Sockelkompatibilität und der vorgesehenen Anwendung ab.
Prüfspitzenbasierte elektronische Bauteiltester

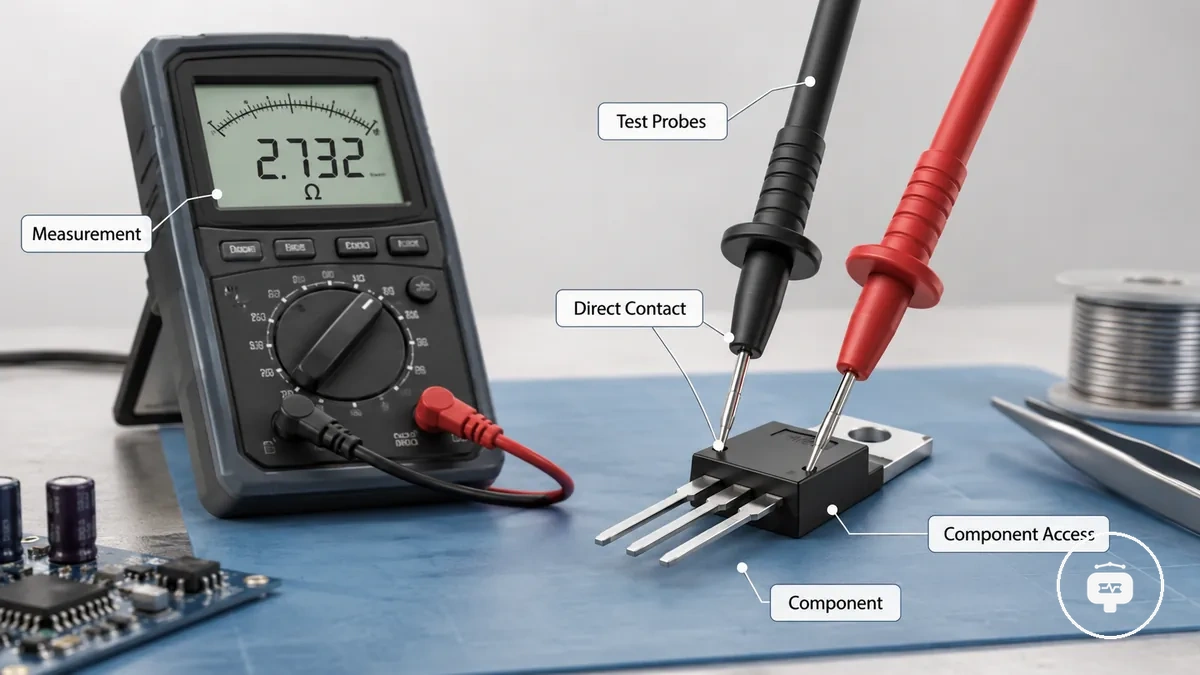

Prüfspitzenbasierte elektronische Bauteiltester verwenden Prüfspitzen, um während des Tests direkten elektrischen Kontakt mit zugänglichen Punkten an einem Bauteil herzustellen. Diese Anschlussmethode erfordert physischen Zugang zu Bauteilanschlüssen, Anschlusskontakten oder freiliegenden Kontaktflächen, anstatt das Bauteil in einen Sockel zu legen. Prüfspitzenbasiertes Testen kann geeignet sein, wenn die erforderlichen Kontaktpunkte zugänglich sind und der Tester die vorgesehenen Messungen unterstützt. Die Prüfbedingungen hängen vom Bauteilzugang, der Kontaktstabilität und der vorgesehenen Anwendung ab.
Prüfspitzenbasierte elektronische Bauteiltester bieten Anschlussflexibilität, da die Prüfspitzen das Bauteil direkt kontaktieren, anstatt über einen eigenen Sockel. Ihr praktischer Nutzen hängt davon ab, ob die Prüfspitzen die erforderlichen Kontaktpunkte erreichen und während der Messung stabilen elektrischen Kontakt halten können. Im Vergleich zu sockelbasierten Testern sind prüfspitzenbasierte Tester generell für Situationen vorgesehen, in denen direkter Bauteilzugang möglich ist.
- Prüfspitzen verbinden direkt mit zugänglichen Bauteilkontakten.
- Der Bauteilzugang bestimmt, ob prüfspitzenbasiertes Testen praktikabel ist.
- Die Messqualität kann von genauer Prüfspitzenplatzierung und stabilem elektrischen Kontakt abhängen.
- Unterstützte Messungen variieren je nach Testerdesign und vorgesehener Anwendung.
Handgehaltene und tragbare Bauteiltester
Handgehaltene und tragbare Bauteiltester werden durch ihr physisches Format und ihre Betriebsumgebung definiert, nicht durch eine spezifische Prüffunktion. Ein handgehaltener Tester ist dafür ausgelegt, außerhalb eines festen Arbeitsplatzes getragen und bedient zu werden, während ein tragbarer Tester Tests unterstützen kann, bei denen ein Tischgerät nicht praktikabel ist. Die Tragbarkeit kann den Prüfablauf beeinflussen, bestimmt aber nicht die unterstützten Bauteiltypen oder Messfähigkeiten.
Handgehaltene und tragbare Tester können je nach Testerdesign ein kompaktes Gehäuse, ein integriertes Display und batteriebetriebenen Betrieb umfassen. Das Display zeigt Messinformationen direkt am Gerät an, während die Batterieversorgung Tests unterstützen kann, wenn kein dauerhafter Netzanschluss verfügbar ist. Diese Eigenschaften beeinflussen, wie der Tester in mobilen Umgebungen eingesetzt wird, und zeigen kein bestimmtes Niveau der Prüfleistung an.
Handgehaltene und tragbare Bauteiltester werden oft für Vor-Ort-Tests, Wartung und andere Situationen eingesetzt, in denen Tests außerhalb eines festen Arbeitsplatzes stattfinden. Im Gegensatz dazu legt tischbasiertes Testen weniger Wert auf Tragbarkeit und mehr auf eine feste Betriebsumgebung. Der geeignete Tester hängt vom Testort, der verfügbaren Stromquelle, den Displayanforderungen und der vorgesehenen Anwendung ab.

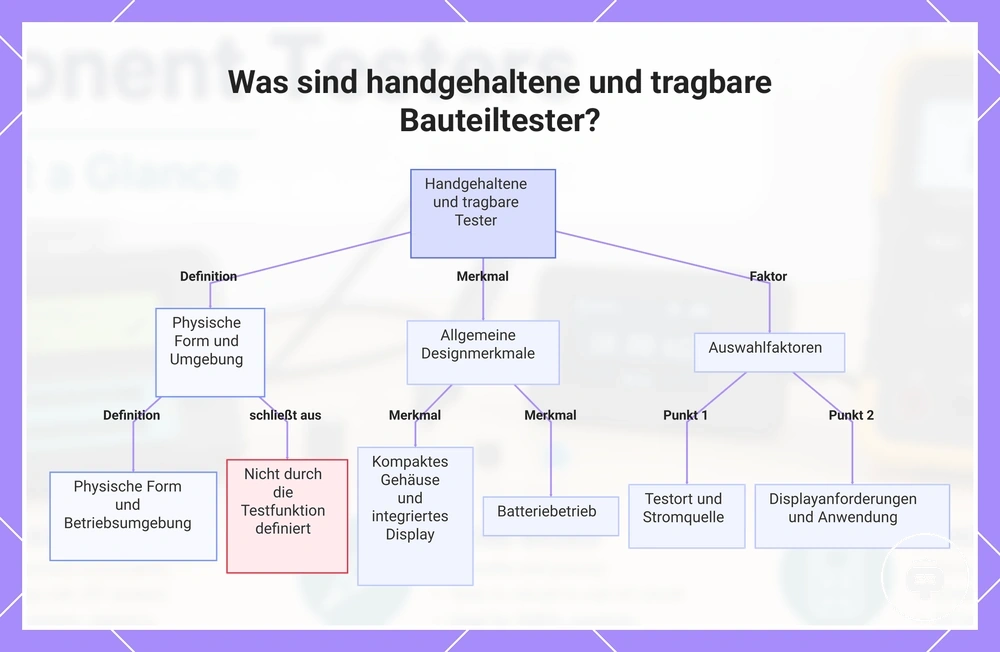

Dieses Diagramm zeigt die Definition, die wichtigsten Merkmale und die Auswahlfaktoren für handgehaltene und tragbare Bauteiltester.
Spezialisierte elektronische Bauteiltester nach Bauteiltyp
Spezialisierte elektronische Bauteiltester sind dafür ausgelegt, bestimmte Bauteilgruppen zu bewerten, indem sie sich auf die für diese Bauteile relevantesten Messungen konzentrieren. Anstatt jedes elektronische Teil auf die gleiche Weise abzudecken, sind diese Tester für spezifische Messanforderungen vorgesehen, wie Halbleiteranalyse, Induktivität, Kapazität, Widerstand oder Ersatzserienwiderstand. Der geeignete Tester hängt vom Bauteiltyp und dem erforderlichen Prüfzweck ab.
Die Kategorien spezialisierter Tester sind nach den Bauteilen organisiert, die sie bewerten sollen. Eine breitere Übersicht über unterstützte Bauteiltypen kann helfen, das Bauteilformat mit den relevanten Messanforderungen zu verbinden, bevor ein Prüfansatz ausgewählt wird.
Halbleitertester und Transistortester konzentrieren sich auf Halbleiterbauteile, wobei ihre Identifikations- und Messfunktionen je nach Design variieren können. Ein Transistortester kann sich auf transistorbezogene Eigenschaften konzentrieren, während ein breiterer Halbleitertester zusätzliche kompatible Bauteilkategorien unterstützen kann.
LCR-Tester konzentrieren sich auf Induktivität, Kapazität und Widerstand, während ESR-Tester den Ersatzserienwiderstand in unterstützten Kontexten der Kondensatorprüfung bewerten. SMD-Tester sind auf den Zugang zu oberflächenmontierten Bauteilen und kompatible Kontaktmethoden ausgelegt. Diese Kategorien können sich überschneiden, sodass der geeignete spezialisierte Tester vom Zielbauteil, Messziel und der vorgesehenen Anwendung abhängt, nicht allein vom Testernamen.

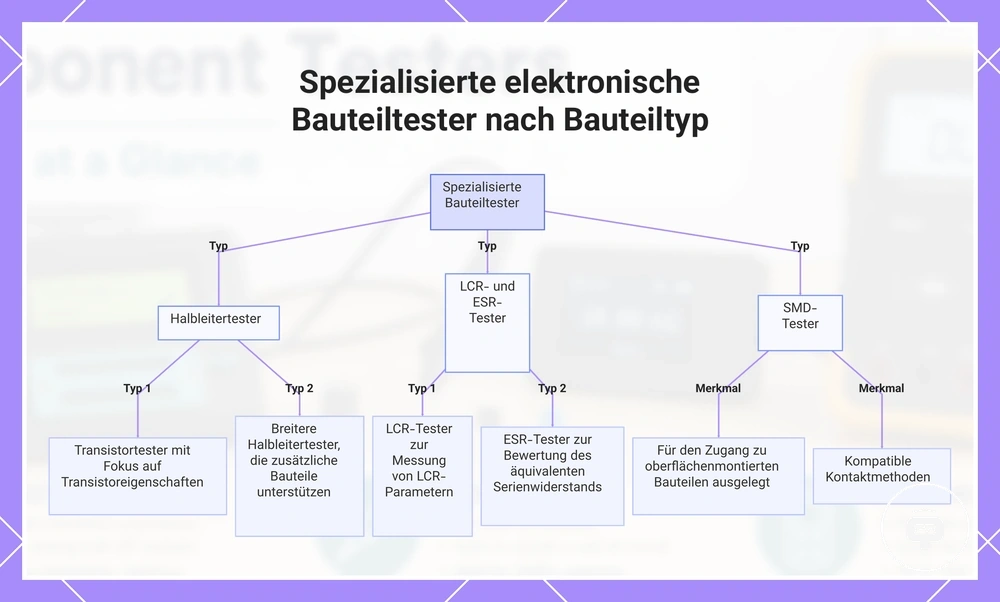

Dieses Diagramm zeigt die Hauptkategorien spezialisierter elektronischer Bauteiltester, darunter Halbleitertester, LCR- und ESR-Tester sowie SMD-Tester, und deren wichtigste Eigenschaften.
Transistor- und Halbleiterbauteiltester
Transistor- und Halbleiterbauteiltester sind spezialisierte Tester, die kompatible Halbleiterbauteile durch die vom Testerdesign unterstützten Messungen und Identifikationsfunktionen bewerten sollen. Ein Halbleitertester kann Transistoren prüfen und, abhängig von seinen Fähigkeiten, auch andere Halbleiterbauteile unterstützen. Die verfügbaren Messungen und die Analysetiefe variieren je nach Tester.
Ein Transistortester konzentriert sich auf transistorbezogene Messungen, während ein breiterer Halbleitertester kompatible Bauteile wie MOSFETs unterstützen kann, wenn er für diese Bauteile ausgelegt ist. Bauteilunterstützung, Messfähigkeit und Analysetiefe hängen vom Testerdesign und dem zu prüfenden Halbleiter ab.

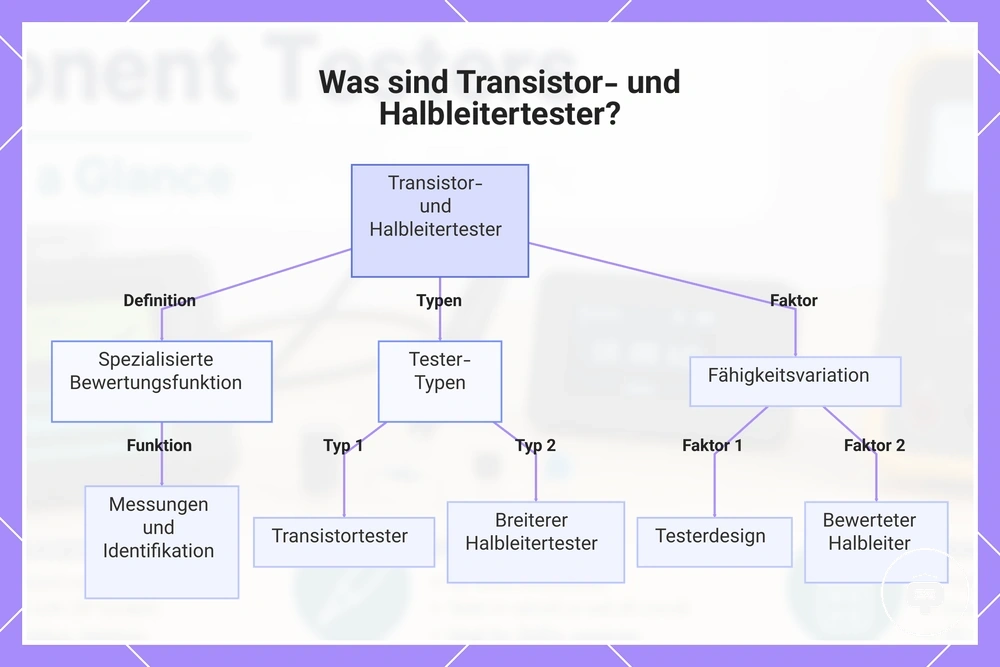

Dieses Diagramm erklärt die Definition, Typen und Fähigkeitsfaktoren von Transistor- und Halbleitertestern.
LCR- und ESR-Bauteiltester
LCR-Tester und ESR-Tester unterscheiden sich hauptsächlich im Messzweck. Ein LCR-Tester ist zur Messung von Induktivität, Kapazität und Widerstand vorgesehen, während ein ESR-Tester den Ersatzserienwiderstand in unterstützten Kontexten der Kondensatorprüfung bewertet. Der geeignete Tester hängt vom zu prüfenden Bauteil und der erforderlichen Messung ab.
Die folgende Tabelle zeigt, wie sich ihre Messrollen unterscheiden.
| Testertyp | Messschwerpunkt | Anwendungskontext |
|---|---|---|
| LCR-Tester | Induktivität, Kapazität und Widerstand | Wird verwendet, wenn diese elektrischen Eigenschaften für kompatible Bauteile bewertet werden müssen. |
| ESR-Tester | Ersatzserienwiderstand | Wird verwendet, wenn der Ersatzserienwiderstand in unterstützten Anwendungen der Kondensatorprüfung bewertet wird. |
Obwohl beide Testertypen in messbezogenen Kontexten mit Kondensatoren verwendet werden können, sind ihre Rollen nicht austauschbar. Die Messfähigkeit hängt vom Testerdesign, den unterstützten Bauteilen und der vorgesehenen Anwendung ab.
SMD-Bauteiltester
SMD-Bauteiltester sind für die Prüfung oberflächenmontierter Bauteile mit Kontaktmethoden vorgesehen, die für kompakte Bauteilgehäuse geeignet sind. Ein SMD-Tester kann je nach Design pinzettenartige Kontakte oder eine andere direkte Kontaktanordnung verwenden, um die Bauteilanschlüsse zu erreichen. Unterstützte Messungen und Bauteilgrößen variieren je nach Gerät.
SMD-Bauteiltester konzentrieren sich auf die Bauteilhandhabung und Kontaktstabilität, nicht auf eine breite Bauteilabdeckung. Ihr praktischer Nutzen hängt vom oberflächenmontierten Gehäuse, der Kontaktmethode, den Messfunktionen des Testers und davon ab, ob während der Prüfung ein stabiler Kontakt aufrechterhalten werden kann.

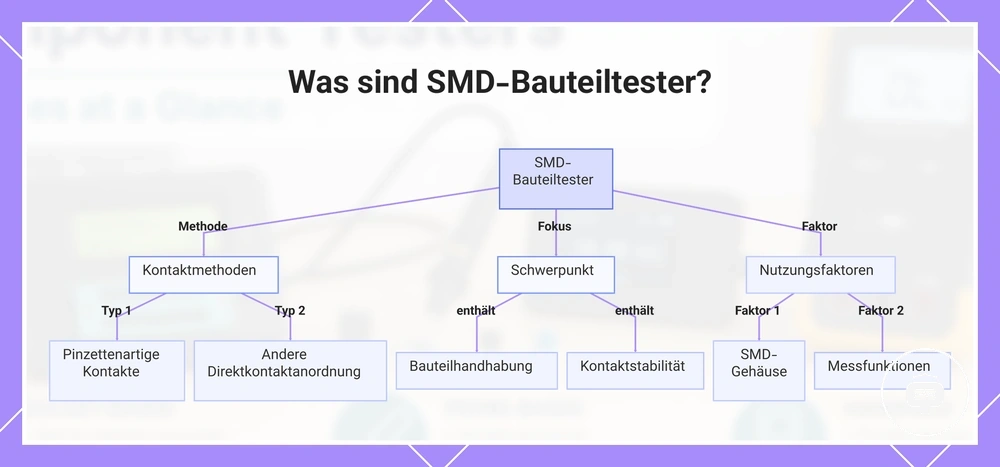

Diese Grafik erläutert den Zweck, die Kontaktmethoden, die wichtigsten Schwerpunkte und die praktischen Nutzungsfaktoren von SMD-Bauteiltestern.
Wie sich Typen elektronischer Bauteiltester in Messungen und Anwendungen unterscheiden
Typen elektronischer Bauteiltester unterscheiden sich hinsichtlich ihrer Messfähigkeit, Anwendung, Bauteileignung und Anschlussmethode. Die Auswahl eines Testers hängt davon ab, welche elektrischen Eigenschaften gemessen werden müssen, welcher Bauteiltyp geprüft wird und welche Testumgebung vorgesehen ist, nicht allein von der Testerkategorie.
Der Vergleich von Testertypen nach Messfähigkeit und Anwendung hilft, ihre vorgesehenen Rollen zu unterscheiden, ohne einzelne Testerbeschreibungen zu wiederholen. Die Anschlussmethode beeinflusst, wie der Tester das Bauteil kontaktiert, während die Messfähigkeit bestimmt, welche elektrischen Eigenschaften der Tester bewerten kann.
| Testertyp | Messfähigkeit | Typische Anwendung | Anschlussmethode |
|---|---|---|---|
| Sockelbasierter Tester | Die unterstützten Messungen hängen vom Testerdesign ab. | Prüfung kompatibler bedrahteter Bauteile. | Bauteil wird in einen Testsockel eingesetzt. |
| Prüfspitzenbasierter Tester | Die unterstützten Messungen hängen vom direkten elektrischen Kontakt ab. | Prüfung von Bauteilen mit zugänglichen Anschlüssen. | Prüfspitzen kontaktieren das Bauteil direkt. |
| LCR-Tester | Misst Induktivität, Kapazität und Widerstand. | Bewertung kompatibler passiver Bauteile. | Variiert je nach Testerdesign. |
| ESR-Tester | Misst den Ersatzserienwiderstand. | Unterstützte Anwendungen der Kondensatorprüfung. | Variiert je nach Testerdesign. |
| SMD-Tester | Die unterstützten Messungen hängen vom Testerdesign ab. | Prüfung kompatibler oberflächenmontierter Bauteile. | Direkter Kontakt, oft mit Pinzetten oder ähnlichen Kontakten. |
Die Auswahl sollte sich an der erforderlichen Messfähigkeit, Bauteileignung, Anwendung und Anschlussmethode orientieren. Für einen breiteren Gerätevergleich compare with a multimeter, um zu verstehen, wie sich die Messrollen unterscheiden.
Welcher Bauteiltester-Typ für einen bestimmten Prüfbedarf geeignet ist
Die Testerauswahl hängt vom Prüfziel, Bauteiltyp, Messbedarf und der Anschlussmethode ab. Der am besten geeignete Bauteiltester-Typ ist derjenige, der die erforderlichen Messungen für das Zielbauteil und die vorgesehene Prüfumgebung unterstützt, anstatt die größte Anzahl an Funktionen zu bieten.
Die Auswahlkriterien werden klarer, wenn die Prüfaufgabe vor dem Vergleich der Testertypen definiert wird. Das Bauteilgehäuse, die elektrischen Messanforderungen und die verfügbare Kontaktmethode beeinflussen alle, ob ein bestimmter Testertyp für die Anwendung geeignet ist.
Verwenden Sie die folgende Checkliste, um zu bewerten, welcher Testertyp am besten zum Prüfbedarf passt:
- Definieren Sie das Prüfziel, z. B. Bauteilidentifikation oder elektrische Messung.
- Bestätigen Sie den Bauteiltyp und das Gehäuseformat.
- Ermitteln Sie die erforderliche Messfähigkeit.
- Prüfen Sie, ob die Anschlussmethode zu den verfügbaren Bauteilkontakten passt.
- Überlegen Sie, ob die Prüfung auf einer Werkbank oder in einer tragbaren Umgebung stattfindet.
- Verifizieren Sie, dass das Testerdesign die vorgesehene Anwendung unterstützt.
Da die Prüfanforderungen variieren, ist kein einzelner Testertyp für jede Situation geeignet. Für einen breiteren Bewertungsprozess bietet passenden Tester-Typ auswählen zusätzliche Orientierung zum Vergleich dieser Auswahlkriterien.

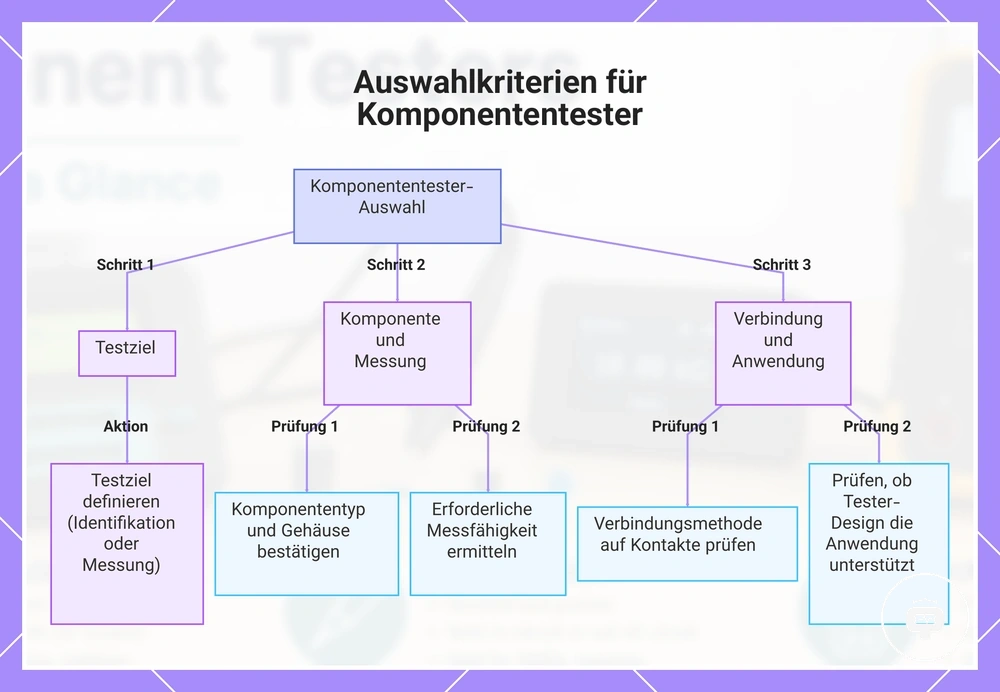

Dieses Diagramm zeigt die wichtigsten Kriterien für die Auswahl eines Komponententester-Typs basierend auf Testziel, Komponentenanforderungen und Verbindungsbedarf.
