Types de testeurs de composants électroniques et leurs cas d'usage
Les types de testeurs de composants électroniques sont des catégories définies par leur rôle de test, leur méthode de connexion et leur contexte d'application. Un testeur de composants électroniques peut être conçu pour identifier des composants, mesurer certaines propriétés électriques ou prendre en charge une tâche de test plus spécifique. Ses capacités pratiques dépendent des fonctions, des composants pris en charge et des méthodes de connexion offertes par la conception. Cette classification permet de distinguer la manière dont les différents types de testeurs sont destinés à être utilisés, plutôt que de considérer que tous les testeurs ont le même objectif.
La méthode de connexion offre un moyen principal de classer les types de testeurs de composants électroniques. Les testeurs à socket sont destinés aux composants pouvant être insérés dans un socket de test compatible, tandis que les testeurs à sonde établissent un contact direct avec des bornes ou surfaces accessibles. Les testeurs portables et de poche décrivent la forme physique et l'environnement d'utilisation, mais la portabilité seule ne détermine pas les composants ou les mesures qu'un testeur peut prendre en charge.
Le rôle de test ajoute un autre niveau de classification en séparant les testeurs de composants électroniques polyvalents des conceptions spécialisées qui se concentrent sur des groupes de composants ou des besoins de mesure particuliers. Ces catégories peuvent se chevaucher dans de nombreux cas, c'est pourquoi un testeur est classé le plus précisément par son rôle de test principal, sa méthode de connexion, les types de composants pris en charge et l'application visée.
Types de testeurs de composants électroniques et leurs rôles de test
Les types de testeurs de composants électroniques sont des catégories qui définissent comment un testeur de composants remplit son rôle de mesure via une méthode de connexion spécifique et une application visée. Un type de testeur est identifié par la manière dont il se connecte à un composant, les catégories de composants qu'il est conçu pour évaluer et les mesures qu'il peut effectuer. Ces catégories distinguent l'objectif des différentes conceptions de testeurs sans sous-entendre que chaque testeur de composants offre les mêmes fonctions. Lorsque les capacités de test se chevauchent, la classification repose généralement sur le rôle de test principal du testeur.
Un aperçu des testeurs de composants électroniques devient plus facile à interpréter lorsque les types de testeurs sont regroupés par méthode de connexion et rôle de mesure plutôt que par apparence physique. Les testeurs de composants à socket sont destinés aux composants pouvant être insérés dans un socket compatible, tandis que les testeurs de composants à sonde mesurent les composants par contact électrique direct. Les catégories de composants pris en charge et les mesures disponibles peuvent varier selon la conception du testeur et l'application visée.
Les limites de classification peuvent se chevaucher car un seul testeur de composants peut combiner plusieurs fonctions de test. Néanmoins, chaque type de testeur est principalement défini par sa méthode de connexion, les catégories de composants pris en charge et son rôle de mesure. Cette classification offre une base cohérente pour comprendre les types de testeurs individuels discutés dans les sections suivantes.
Testeurs de composants électroniques à socket

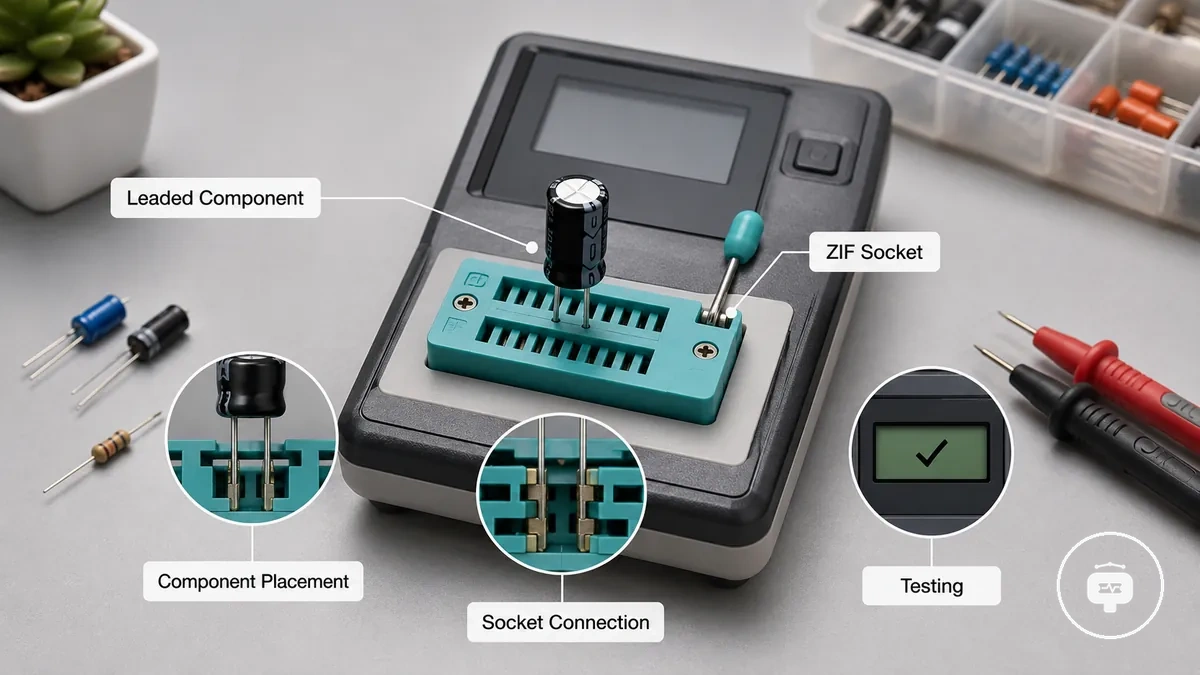

Les testeurs de composants électroniques à socket utilisent un socket dédié pour maintenir un composant compatible en position pendant le test. La connexion par socket influence le placement du composant en alignant les broches avec des contacts électriques fixes avant le début d'une mesure. Cette méthode de test est couramment utilisée avec des composants à broches qui s'adaptent à la configuration du socket disponible. Les conditions de test dépendent du boîtier du composant, de la conception du socket et des fonctions prises en charge par le testeur.
Un testeur à socket peut inclure un socket standard ou un socket ZIF pour simplifier le placement du composant et réduire les contraintes mécaniques liées aux insertions et retraits répétés. Un placement correct du composant reste important car l'alignement et l'orientation des broches peuvent influencer la qualité de la connexion électrique établie pendant le test. Le test par socket est généralement destiné à des formats de composants compatibles plutôt qu'à tous les types de composants électroniques.
Les testeurs de composants électroniques à socket diffèrent des méthodes à sonde car la connexion électrique est établie via le socket plutôt que par des sondes tenues en main. Cette méthode de connexion peut offrir un contact stable pour les composants à broches pris en charge, tandis que les composants ayant des formats de boîtier différents peuvent nécessiter une autre approche de test. La méthode de test appropriée dépend du format du composant, de la compatibilité du socket et de l'application visée.
Testeurs de composants électroniques à sonde

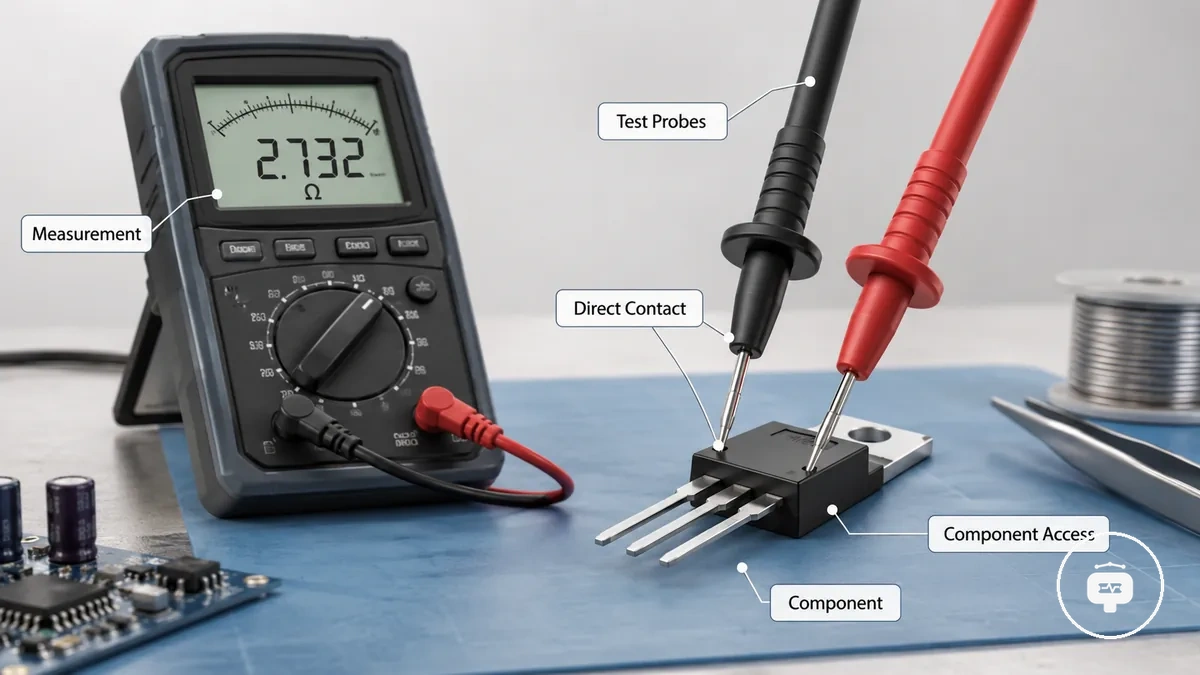

Les testeurs de composants électroniques à sonde utilisent des sondes de test pour établir un contact électrique direct avec des points accessibles d'un composant pendant le test. Cette méthode de connexion dépend d'un accès physique aux broches, bornes ou contacts exposés du composant, plutôt que de placer le composant dans un socket. Le test par sonde peut convenir lorsque les points de contact requis sont accessibles et que le testeur prend en charge les mesures prévues. Les conditions de test dépendent de l'accès au composant, de la stabilité de la connexion et de l'application visée.
Les testeurs de composants électroniques à sonde offrent une flexibilité de connexion car les sondes de test entrent en contact direct avec le composant plutôt que via un socket dédié. Leur utilisation pratique dépend de la capacité des sondes à atteindre les points de contact requis et à maintenir un contact électrique stable pendant la mesure. Par rapport aux testeurs à socket, les testeurs à sonde sont généralement destinés aux situations où un accès direct au composant est disponible.
- Les sondes de test se connectent directement aux contacts accessibles du composant.
- L'accès au composant détermine si le test par sonde est pratique.
- La qualité de la mesure peut dépendre d'un placement précis des sondes et d'un contact électrique stable.
- Les mesures prises en charge varient selon la conception du testeur et l'application visée.
Testeurs de composants portables et de poche
Les testeurs de composants portables et de poche sont définis par leur format physique et leur environnement d'utilisation plutôt que par une fonction de test spécifique. Un testeur de poche est conçu pour être transporté et utilisé loin d'un poste de travail fixe, tandis qu'un testeur portable peut permettre le test là où un instrument sur paillasse n'est pas pratique. La portabilité peut influencer le flux de travail de test, mais elle ne détermine pas les types de composants pris en charge ni les capacités de mesure.
Les testeurs portables et de poche peuvent inclure un boîtier compact, un affichage intégré et une alimentation par batterie, selon la conception du testeur. L'affichage fournit les informations de mesure directement sur l'appareil, tandis que l'alimentation par batterie peut permettre le test lorsqu'une connexion secteur permanente est indisponible. Ces attributs influencent la manière dont le testeur est utilisé dans des environnements mobiles, plutôt que d'indiquer un niveau particulier de performance de test.
Les testeurs de composants portables et de poche sont souvent utilisés pour les tests sur le terrain, la maintenance et d'autres situations où le test a lieu en dehors d'un établi permanent. En revanche, le test sur paillasse met généralement moins l'accent sur la portabilité et davantage sur un environnement d'utilisation fixe. Le testeur approprié dépend du lieu de test, de la source d'alimentation disponible, des besoins d'affichage et de l'application visée.

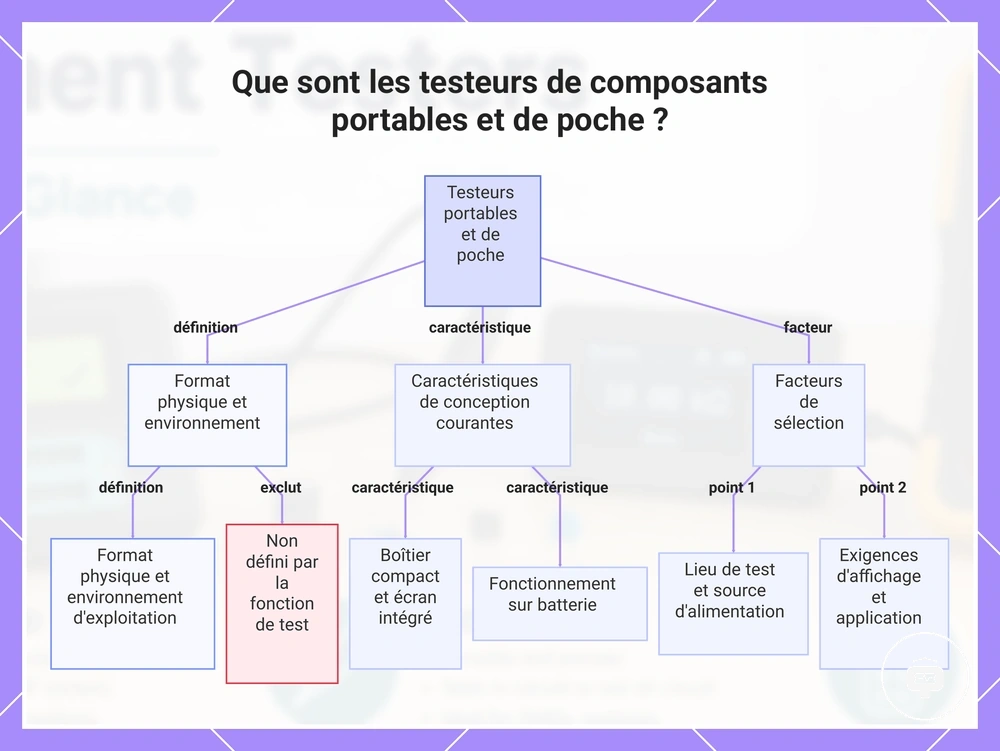

Ce graphique présente la définition, les principales caractéristiques et les facteurs de sélection des testeurs de composants portables et de poche.
Testeurs de composants électroniques spécialisés par type de composant
Les testeurs de composants électroniques spécialisés sont conçus pour évaluer des groupes de composants particuliers en se concentrant sur les mesures les plus pertinentes pour ces composants. Plutôt que de couvrir chaque composant électronique de la même manière, ces testeurs sont destinés à des besoins de mesure spécifiques tels que l'analyse des semi-conducteurs, l'inductance, la capacité, la résistance ou la résistance série équivalente. Le testeur approprié dépend du type de composant et de l'objectif de test requis.
Les catégories de testeurs spécialisés sont organisées autour des composants qu'ils sont destinés à évaluer. Un examen plus large des types de composants compatibles peut aider à relier le format du composant aux exigences de mesure pertinentes avant de sélectionner une approche de test.
Les testeurs de semi-conducteurs et les testeurs de transistors se concentrent sur les composants semi-conducteurs, bien que leurs fonctions d'identification et de mesure puissent varier selon la conception. Un testeur de transistors peut se concentrer sur les caractéristiques liées aux transistors, tandis qu'un testeur de semi-conducteurs plus large peut prendre en charge des catégories de dispositifs compatibles supplémentaires.
Les testeurs LCR se concentrent sur l'inductance, la capacité et la résistance, tandis que les testeurs ESR évaluent la résistance série équivalente dans des contextes de test de condensateurs pris en charge. Les testeurs SMD sont conçus autour de l'accès aux composants montés en surface et de méthodes de contact compatibles. Ces catégories peuvent se chevaucher. Le testeur spécialisé adapté dépend du composant cible, de l'objectif de mesure et de l'application visée plutôt que du seul nom du testeur.

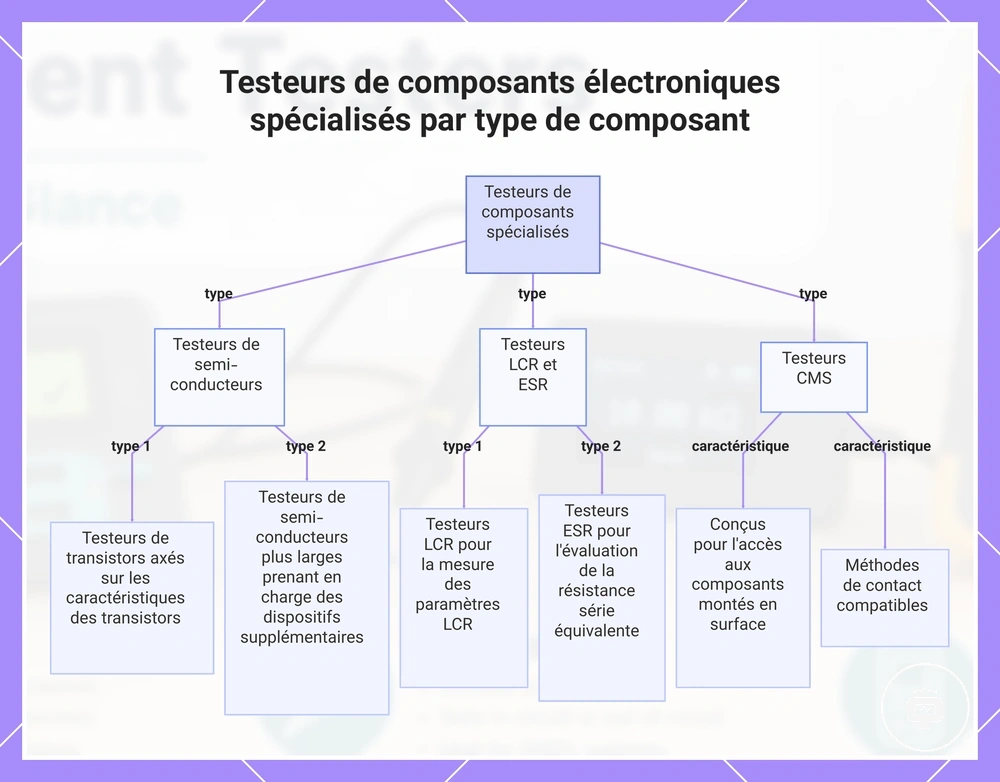

Ce graphique présente les principales catégories de testeurs de composants électroniques spécialisés, notamment les testeurs de semi-conducteurs, les testeurs LCR et ESR, et les testeurs CMS, ainsi que leurs caractéristiques clés.
Testeurs de transistors et de composants semi-conducteurs
Les testeurs de transistors et de composants semi-conducteurs sont des testeurs spécialisés destinés à évaluer les dispositifs semi-conducteurs compatibles via les fonctions de mesure et d'identification prises en charge par la conception du testeur. Un testeur de semi-conducteurs peut évaluer des transistors et, selon ses capacités, peut également prendre en charge d'autres composants semi-conducteurs. Les mesures disponibles et le niveau d'analyse varient selon le testeur.
Un testeur de transistors se concentre sur les mesures liées aux transistors, tandis qu'un testeur de semi-conducteurs plus large peut prendre en charge des dispositifs compatibles tels que les MOSFET lorsqu'il est conçu pour ces composants. La prise en charge des dispositifs, la capacité de mesure et la profondeur d'analyse dépendent de la conception du testeur et du semi-conducteur évalué.

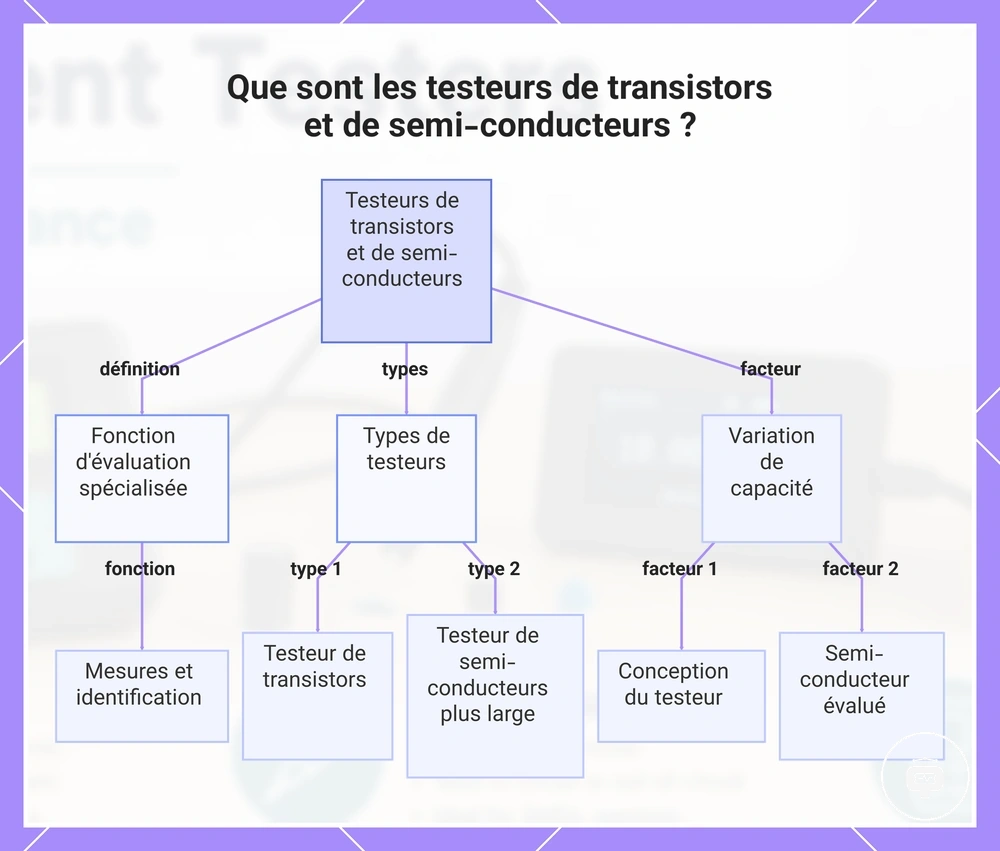

Ce graphique explique la définition, les types et les facteurs de capacité des testeurs de transistors et de semi-conducteurs.
Testeurs de composants LCR et ESR
Les testeurs LCR et les testeurs ESR diffèrent principalement par leur objectif de mesure. Un testeur LCR est conçu pour mesurer l'inductance, la capacité et la résistance, tandis qu'un testeur ESR se concentre sur la résistance série équivalente dans des contextes de test de condensateurs pris en charge. Le testeur approprié dépend du composant évalué et de la mesure requise.
Le tableau ci-dessous montre comment leurs rôles de mesure diffèrent.
| Type de testeur | Objet de la mesure | Contexte d'utilisation |
|---|---|---|
| Testeur LCR | Inductance, capacité et résistance | Utilisé lorsque ces propriétés électriques doivent être évaluées pour des composants compatibles. |
| Testeur ESR | Résistance série équivalente | Utilisé lors de l'évaluation de la résistance série équivalente dans des applications de test de condensateurs prises en charge. |
Bien que les deux types de testeurs puissent être utilisés dans des contextes de mesure liés aux condensateurs, leurs rôles ne sont pas interchangeables. La capacité de mesure dépend de la conception du testeur, des composants pris en charge et de l'application visée.
Testeurs de composants CMS
Les testeurs de composants CMS sont conçus pour tester les composants montés en surface via des méthodes de contact adaptées aux boîtiers de composants compacts. Un testeur CMS peut utiliser des contacts de type pince ou un autre agencement à contact direct pour atteindre les bornes du composant, selon la conception du testeur. Les mesures prises en charge et les tailles de composants varient selon l'appareil.
Les testeurs de composants CMS se concentrent sur la manipulation du composant et la stabilité du contact plutôt que sur une large couverture de composants. Leur utilisation pratique dépend du boîtier CMS, de la méthode de contact, des fonctions de mesure du testeur et de la possibilité de maintenir un contact stable pendant le test.

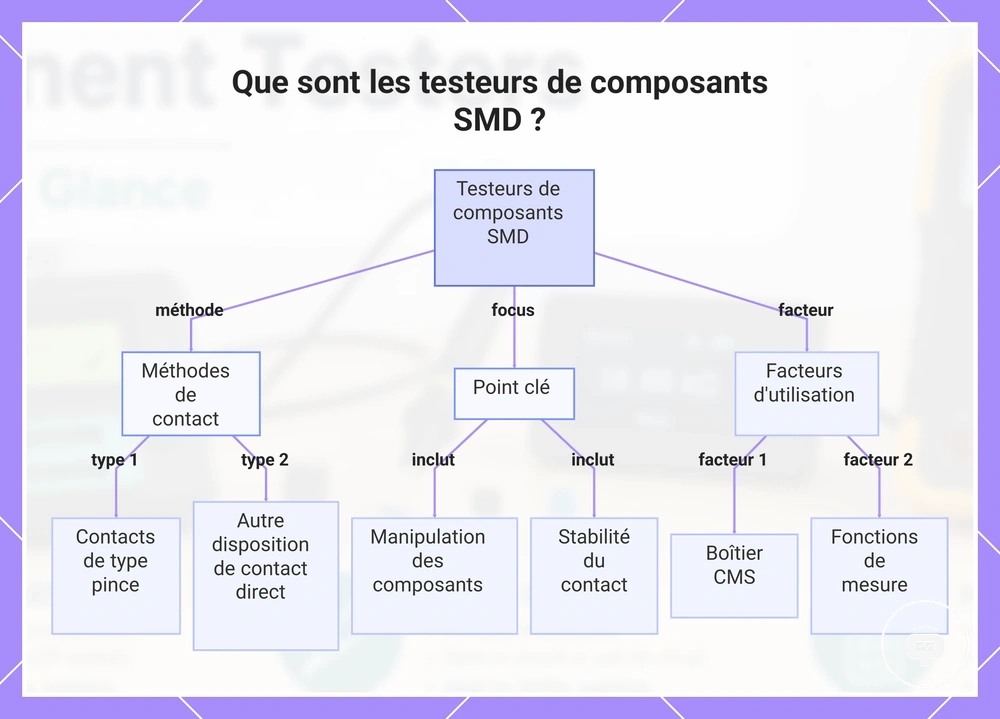

Ce graphique explique l'objectif, les méthodes de contact, les principaux domaines d'attention et les facteurs d'utilisation pratique des testeurs de composants SMD.
Comment les types de testeurs de composants électroniques diffèrent par leurs mesures et applications
Les types de testeurs de composants électroniques diffèrent selon leur capacité de mesure, leur application, leur compatibilité avec les composants et leur méthode de connexion. Le choix d'un testeur dépend des attributs électriques à mesurer, du type de composant évalué et de l'environnement de test visé, plutôt que de la seule catégorie de testeur.
Comparer les types de testeurs par capacité de mesure et application permet de distinguer leurs rôles prévus sans répéter les descriptions individuelles des testeurs. La méthode de connexion influence la manière dont le testeur entre en contact avec le composant, tandis que la capacité de mesure détermine les caractéristiques électriques que le testeur est conçu pour évaluer.
| Type de testeur | Capacité de mesure | Application typique | Méthode de connexion |
|---|---|---|---|
| Testeur à socket | Les mesures prises en charge dépendent de la conception du testeur. | Test de composants à broches compatibles. | Composant inséré dans un socket de test. |
| Testeur à sonde | Les mesures prises en charge dépendent du contact électrique direct. | Test de composants avec bornes accessibles. | Les sondes de test entrent en contact direct avec le composant. |
| Testeur LCR | Mesure l'inductance, la capacité et la résistance. | Évaluation de composants passifs compatibles. | Varie selon la conception du testeur. |
| Testeur ESR | Mesure la résistance série équivalente. | Applications de test de condensateurs prises en charge. | Varie selon la conception du testeur. |
| Testeur CMS | Les mesures prises en charge dépendent de la conception du testeur. | Test de composants montés en surface compatibles. | Contact direct, utilisant souvent des pinces ou des contacts similaires. |
La sélection doit être guidée par la capacité de mesure requise, la compatibilité des composants, l'application et la méthode de connexion. Pour une comparaison plus large d'instruments, compare with a multimeter pour comprendre comment les rôles de mesure diffèrent.
Quel type de testeur de composants électroniques correspond à un besoin de test spécifique
Le choix du testeur dépend de l'objectif de test, du type de composant, du besoin de mesure et de la méthode de connexion. Le type de testeur de composants le plus adapté est celui qui prend en charge les mesures requises pour le composant cible et l'environnement de test visé, plutôt que celui qui offre le plus grand nombre de fonctions.
Les critères de sélection deviennent plus clairs lorsque la tâche de test est définie avant de comparer les types de testeurs. Le boîtier du composant, les exigences de mesure électrique et la méthode de contact disponible influencent tous la pertinence d'un type de testeur donné pour l'application.
Utilisez la liste de contrôle suivante pour évaluer quel type de testeur correspond le mieux au besoin de test :
- Définir l'objectif de test, comme l'identification du composant ou la mesure électrique.
- Confirmer le type de composant et le format du boîtier.
- Identifier la capacité de mesure requise.
- Vérifier que la méthode de connexion convient aux contacts disponibles du composant.
- Considérer si le test aura lieu sur un établi ou dans un environnement portable.
- Vérifier que la conception du testeur prend en charge l'application visée.
Étant donné que les besoins de test varient, aucun type de testeur unique n'est approprié pour toutes les situations. Pour un processus d'évaluation plus large, choisir le bon type de testeur fournit des conseils supplémentaires pour comparer ces critères de sélection.

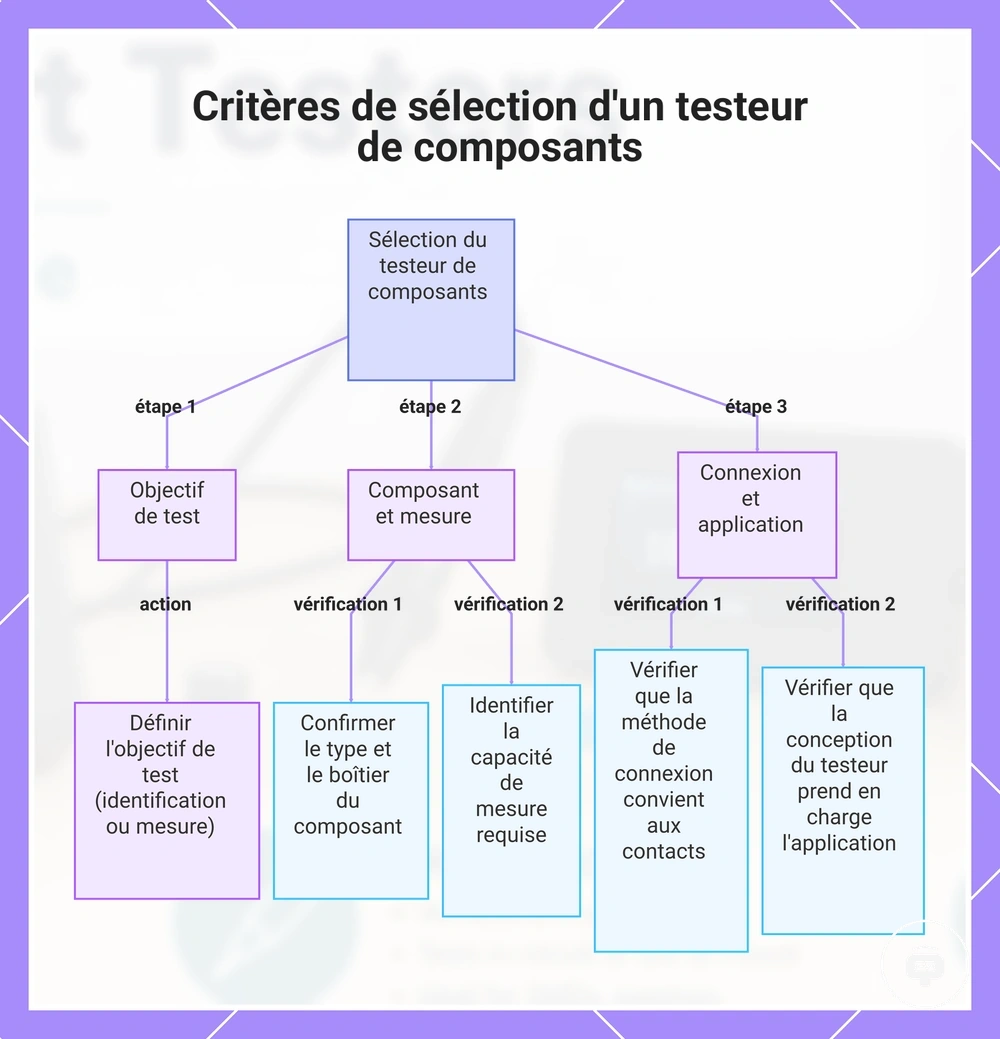

Ce diagramme présente les critères clés pour choisir un type de testeur de composants en fonction de l'objectif de test, des exigences du composant et des besoins de connexion.
