Précision et limites pratiques d’un testeur de composants électroniques

La précision d’un testeur de composants électroniques correspond à la capacité de l’appareil à estimer les caractéristiques d’un composant dans ses conditions de test prévues. Ces outils offrent un soutien pratique pour l’identification des composants et les vérifications répétables sur établi, sans prétendre à une certitude de laboratoire. Leur précision est pratique et dépend du contexte.

La confiance dans les mesures dépend de facteurs tels que le type de composant, la plage de mesure, la tolérance, la qualité du contact, l’état d’étalonnage et la nécessité d’une vérification supplémentaire. La confiance dans les relevés peut varier selon l’état du composant et la régularité du montage de test. Des relevés stables peuvent renforcer la confiance dans la répétabilité, mais ils ne doivent pas être considérés comme une exactitude garantie.

En usage pratique, un testeur de composants électroniques peut offrir une précision suffisante pour identifier des composants et comparer des mesures répétables, tandis que la mesure de précision peut nécessiter une vérification supplémentaire lorsque les décisions dépendent de tolérances plus serrées. Cette distinction permet de séparer les limites pratiques des attentes irréalistes en matière de fiabilité des mesures. Pour un contexte plus large d’achat et de sélection, consultez le guide des testeurs de composants électroniques.

Usage pratique	Limite de précision
Prend en charge l’identification des composants, les vérifications répétables sur établi et la confiance décisionnelle fondée sur des valeurs affichées cohérentes.	Une vérification peut encore être nécessaire lorsque les exigences d’étalonnage, de tolérance ou de mesure demandent une confiance supérieure à celle qu’un testeur pratique peut offrir.

Ce que la précision signifie pour les testeurs de composants électroniques

La précision d’un testeur de composants électroniques est la relation entre la valeur affichée et la valeur réelle ou attendue du composant dans les conditions de mesure du testeur. La précision définit à quel point la sortie du testeur représente le composant mesuré, mais elle ne prouve pas que la valeur affichée est exacte. La valeur affichée est une estimation dans les limites du testeur, de l’état du composant et des conditions de mesure.

Ce que la précision signifie dépend de la comparaison entre la lecture du testeur et la valeur attendue du composant, plutôt que de considérer la valeur affichée isolément. L’exemple annoté ci-dessous met en évidence la valeur affichée, la valeur attendue ou de référence, et le rôle de la tolérance dans l’interprétation de la mesure.

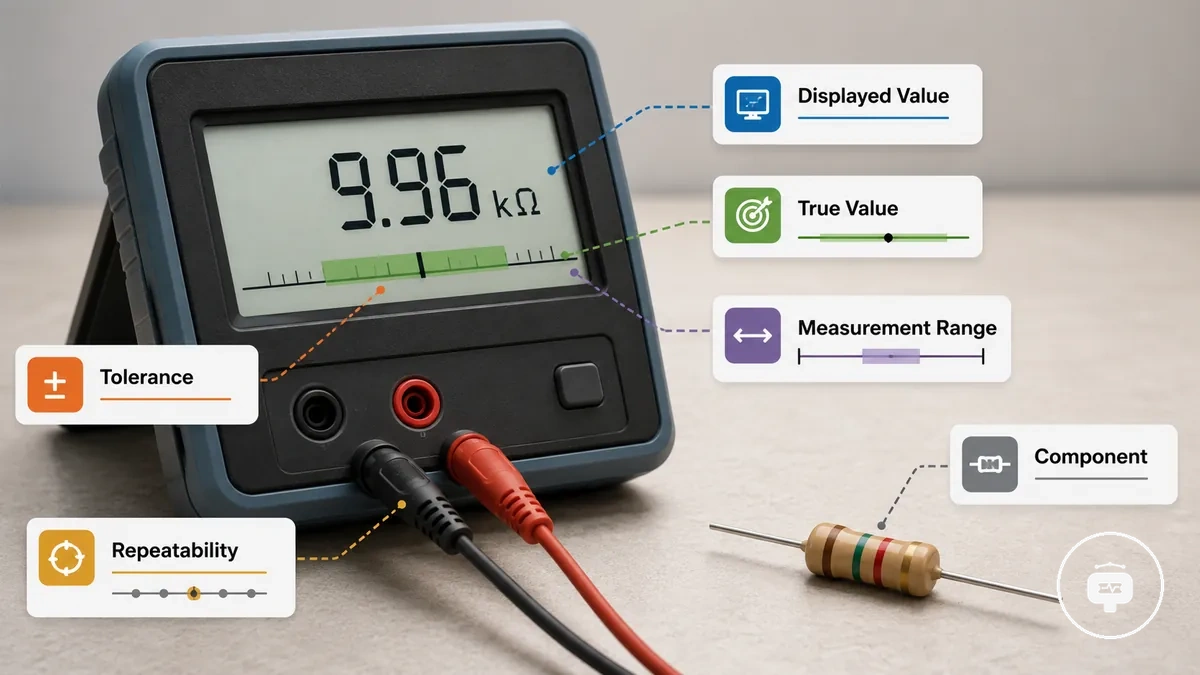

La relation entre la valeur affichée, la valeur réelle, la tolérance et la plage de mesure applicable détermine comment la lecture doit être interprétée. La répétabilité peut accroître la confiance dans l’identification lorsque des mesures similaires restent cohérentes, même si une lecture stable peut encore différer de la valeur réelle. Une lecture utile du testeur n’est pas équivalente à une mesure de référence étalonnée, mais un testeur peut néanmoins apporter une valeur pratique pour l’identification des composants et le travail de routine sur établi lorsqu’il est utilisé dans son cadre prévu.

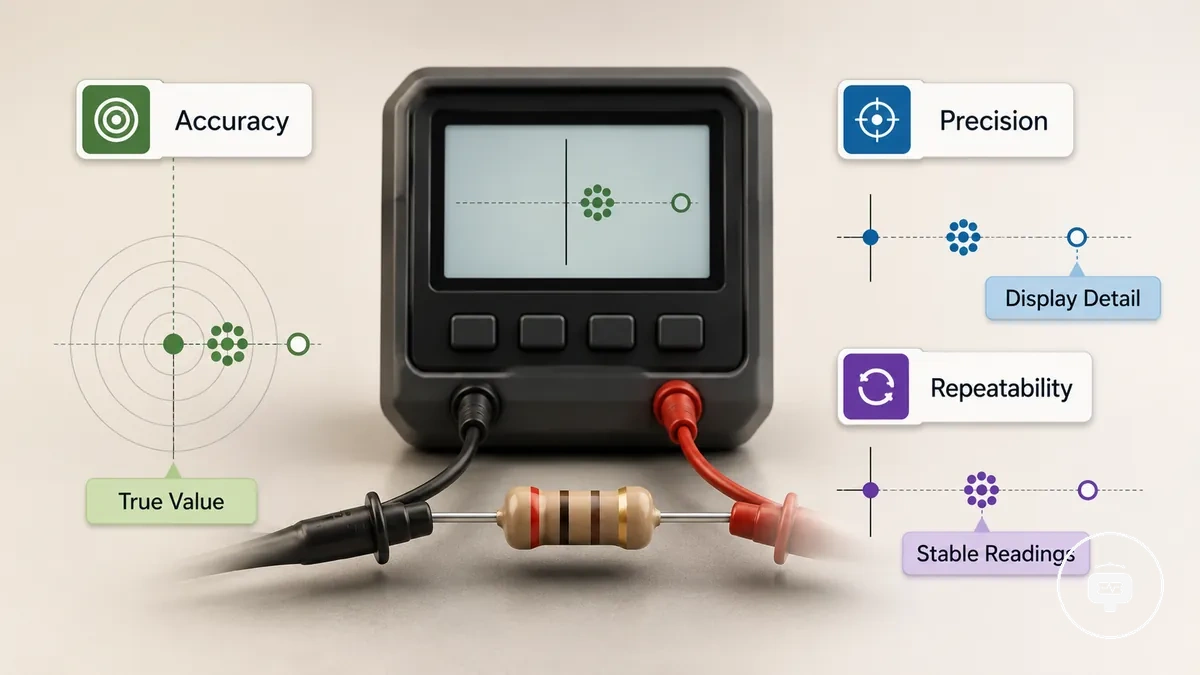

Exactitude, précision et répétabilité

L'exactitude décrit à quel point une lecture correspond à la valeur réelle, la précision décrit le niveau de détail de l'affichage, et la répétabilité décrit la cohérence des lectures répétées. Bien que ces termes soient étroitement liés, ils représentent des qualités de mesure différentes. Des lectures stables ne doivent pas être confondues avec des lectures automatiquement correctes.

L'exactitude, la précision et la répétabilité sont souvent confondues lors de l'interprétation des affichages des testeurs de composants. Le diagramme ci-dessous distingue les trois concepts en montrant la différence entre des lectures correctes, des lectures détaillées et des lectures cohérentes.

Terme	Ce que cela signifie	Ce que cela ne prouve pas
Exactitude	Proximité de la valeur affichée par rapport à la valeur réelle ou à la valeur de référence.	Que chaque lecture est correcte dans toutes les conditions.
Précision	Détail de l'affichage et capacité à distinguer de petites différences entre les lectures.	Qu'une lecture détaillée est proche de la valeur réelle.
Répétabilité	Cohérence entre des lectures répétées dans des conditions similaires.	Que des lectures stables sont automatiquement exactes.

Imaginez un composant mesuré plusieurs fois avec des résultats presque identiques. Ces lectures répétées démontrent la répétabilité, mais elles peuvent encore rester décalées par rapport à la valeur de référence. Ce scénario simple montre que la cohérence seule n'indique pas nécessairement l'exactitude.

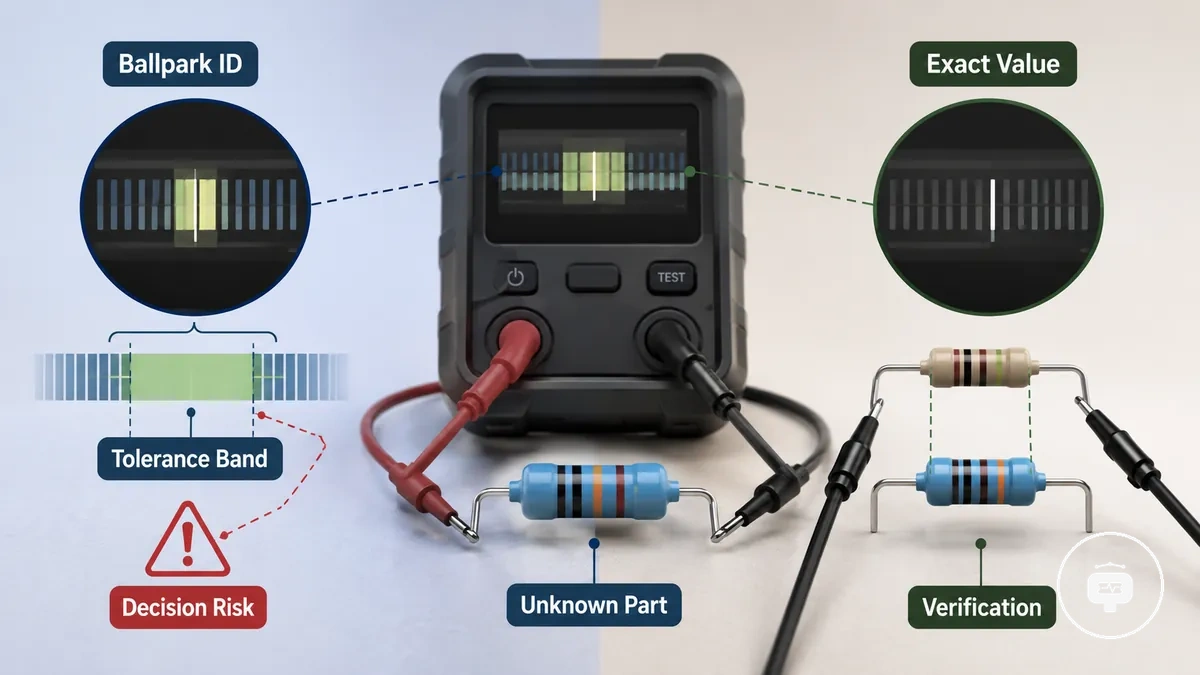

Identification approximative ou mesure exacte

L’identification approximative et la mesure exacte répondent à des objectifs différents lors de l’évaluation des composants électroniques. Un testeur de composants peut aider à identifier des composants isolés et des pièces inconnues en estimant la valeur d’un composant, ce qui rend l’identification approximative pratique pour de nombreuses tâches, mais elle n’est pas toujours suffisante.

L’identification approximative ou mesure exacte compare deux utilisations différentes des lectures du testeur. La comparaison ci-dessous et le graphique qui l’accompagne montrent quand une identification approximative peut être adéquate et quand une vérification de la valeur exacte devient plus appropriée.

Identification approximative	Mesure exacte
Adaptée à l’identification de pièces inconnues, à l’estimation de la valeur d’un composant, au tri de composants isolés et au soutien du triage de réparation lorsqu’une plage de tolérance permet un résultat approximatif.	Adaptée lorsqu’une vérification de la valeur du composant est nécessaire, car des exigences de tolérance plus serrées ou un risque décisionnel plus élevé rendent une mesure exacte plus importante.

Imaginez l’identification d’un composant inconnu retiré d’un circuit imprimé avant de décider s’il peut être réutilisé. Une lecture approximative peut fournir une confiance suffisante pour poursuivre le triage de réparation, tandis qu’une mesure de confirmation peut être préférable si la valeur du composant affecte une décision critique. Le besoin d’une mesure exacte dépend de la plage de tolérance et du risque décisionnel associé au résultat.

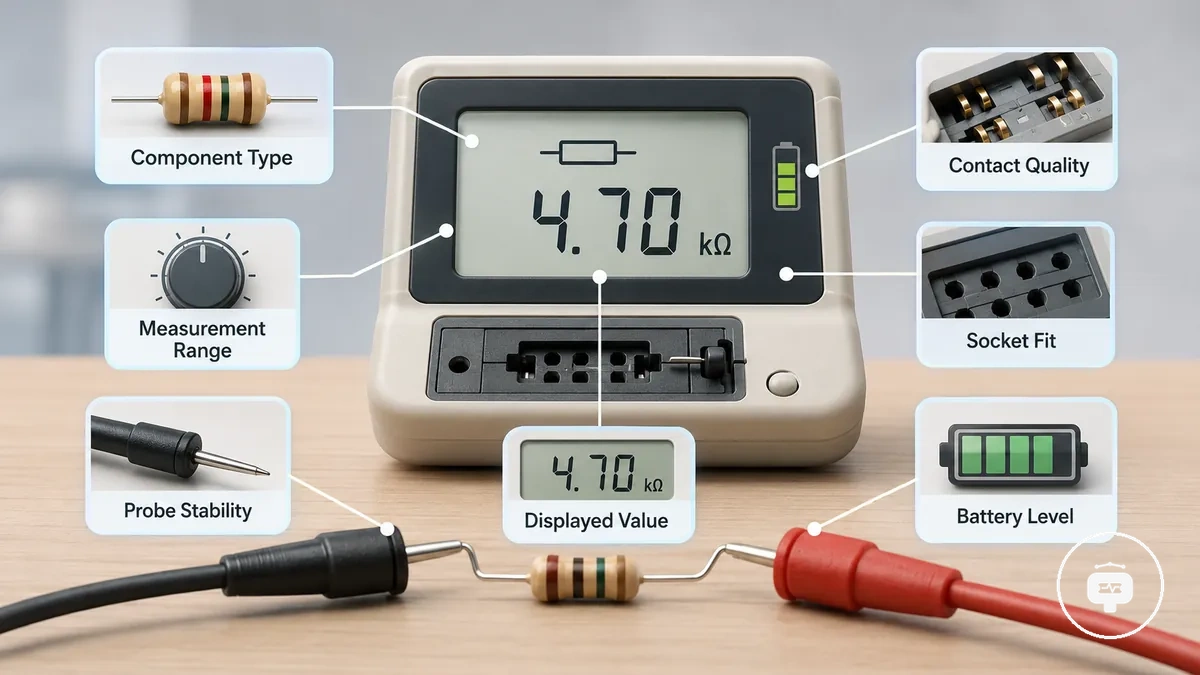

Conditions de mesure qui affectent la fiabilité des lectures

Les conditions de mesure affectent la fiabilité des lectures car la valeur affichée dépend de la relation entre le composant, le montage de test et le testeur, et non du testeur seul. Le même composant peut produire des valeurs affichées différentes lorsque les conditions de test changent, même si le testeur reste inchangé. La fiabilité des lectures est conditionnelle.

Lorsque deux lectures plausibles diffèrent, la cause peut résider dans les conditions de test plutôt que dans le composant. Le type de composant, la plage de mesure, la qualité du contact, l'ajustement du support et la stabilité des pointes de test peuvent influencer la confiance dans la lecture, tandis que le niveau de la batterie et l'état du testeur peuvent affecter la régularité avec laquelle le testeur détecte et affiche une valeur. Ces groupes de conditions organisent les principaux facteurs qui qualifient la fiabilité des lectures sans indiquer qu'une condition particulière prouve l'exactitude ou le défaut.

Les conditions de mesure qui affectent la fiabilité des lectures deviennent plus faciles à interpréter lorsque les principaux groupes de conditions sont examinés ensemble. L'illustration annotée ci-dessous organise la relation entre le contact, la plage, l'état d'alimentation et le comportement du composant, tandis que le tableau résume comment chaque groupe de conditions peut influencer la confiance dans la lecture.

Condition	Attribut affecté	Effet typique sur la lecture	Éléments à vérifier
Type de composant et plage de mesure	Valeur affichée et confiance dans la lecture	Les lectures peuvent varier lorsque les caractéristiques du composant ou la plage de mesure diffèrent.	Confirmer le type de composant et utiliser une plage de mesure appropriée.
Qualité du contact, ajustement du support et stabilité des pointes de test	Qualité de la connexion	Un contact irrégulier peut réduire la confiance dans la lecture ou produire des lectures instables.	Vérifier le contact des fils, l'ajustement du support et la stabilité des pointes de test.
Niveau de la batterie et état du testeur	État d'alimentation et répétabilité	La cohérence des lectures peut varier lorsque l'alimentation du testeur ou son état de fonctionnement change.	Vérifier le niveau de la batterie et s'assurer que le testeur fonctionne normalement.

Type de composant et plage de mesure

Le type de composant et la plage de mesure affectent la capacité d’un testeur à produire une valeur fiable, car différentes catégories de composants se comportent différemment dans la plage de mesure prise en charge par le testeur. Les résistances, condensateurs, inductances, diodes et transistors peuvent produire des lectures plus fiables lorsque la valeur mesurée reste dans une position de plage appropriée. La confiance dans la lecture dépend donc de la relation entre le type de composant et la plage de mesure.

Lorsqu’une valeur affichée semble incertaine, le composant peut être proche d’une limite de valeur basse, en dehors de la plage prise en charge, ou affecté par un comportement hors plage plutôt que par un défaut du testeur. Les lectures de type ESR, les composants de faible valeur et l’identification des semi-conducteurs peuvent nécessiter une interprétation prudente, car la confiance dans la lecture peut varier selon la catégorie du composant et la position dans la plage. Le tableau ci-dessous résume les familles de composants courantes, leurs préoccupations de plage et les risques de lecture associés. Pour une couverture plus large des capacités de test prises en charge, consultez plages de mesure.

Famille de composants	Préoccupation de plage	Risque de lecture
Résistances et condensateurs	Limite de valeur basse ou limites de la plage prise en charge	Les valeurs affichées peuvent devenir moins fiables près des limites de la plage.
Inductances	Adéquation de la plage de mesure	La confiance dans la lecture peut varier selon la position dans la plage.
Diodes et transistors	Identification et interprétation de la valeur	L’identification peut rester utile même lorsque l’interprétation exacte de la valeur nécessite une vérification supplémentaire.
Lectures de type ESR	Adéquation de la plage et comportement hors plage	Les résultats peuvent nécessiter une interprétation prudente lorsque les conditions de mesure réduisent la confiance dans la lecture.

Contact des fils, ajustement du support et stabilité des pointes de test

Lorsque les lectures deviennent instables, le contact des fils, l’ajustement du support et la stabilité des pointes de test peuvent être des facteurs contributifs, même si le composant et le testeur sont par ailleurs adaptés. Les changements dans la connexion physique peuvent affecter la valeur affichée et la répétabilité, la qualité du contact étant une raison courante de lectures instables.

La qualité de la connexion physique dépend de l’état des fils, du support et des pointes de test plutôt que d’un seul facteur. Des fils oxydés, un support ZIF desserré, une pression de pince réduite, un mouvement des pointes de test, une longueur de fil excessive ou un replacement répété irrégulier peuvent influencer la stabilité des lectures. Ces conditions n’indiquent pas nécessairement un composant défectueux, mais elles peuvent qualifier le niveau de confiance avec lequel une valeur affichée doit être interprétée. Une brève vérification du contact et du positionnement peut aider à déterminer si les lectures instables sont liées à la connexion physique.

• Vérifier le contact des fils pour détecter une oxydation, car l’état de surface peut réduire la qualité du contact et affecter la répétabilité.
• Vérifier l’ajustement du support en confirmant que le composant est bien en place dans le support ZIF, car un positionnement desserré peut contribuer à des lectures instables.
• Vérifier la pression de la pince, car une pression irrégulière peut modifier le contact des pointes de test et la valeur affichée.
• Limiter le mouvement des pointes de test pendant la mesure, car un contact changeant peut réduire la stabilité de la lecture.
• Vérifier la longueur des fils, car des fils plus longs peuvent introduire des variations supplémentaires dans certaines conditions de test.
• Utiliser un repositionnement répété pour voir si une connexion plus cohérente améliore la stabilité de la lecture.

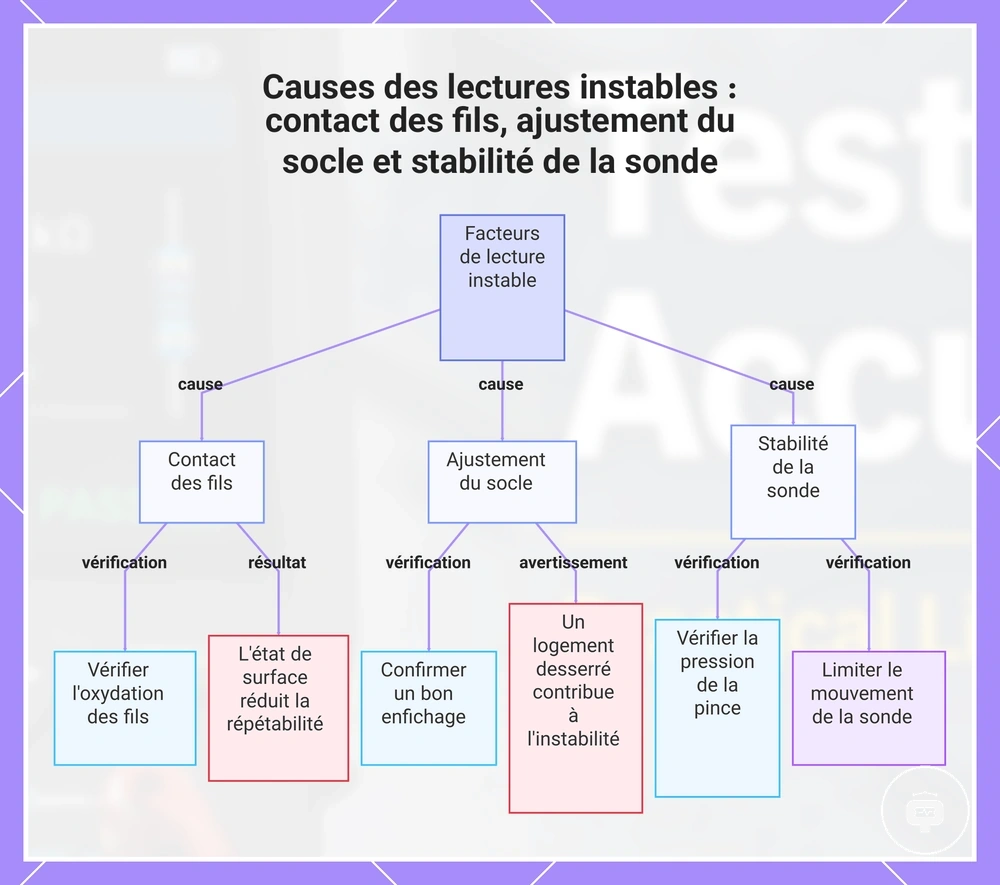

Ce graphique montre les trois principaux facteurs de connexion physique pouvant entraîner des lectures instables et les vérifications clés pour chacun.

Niveau de batterie, stabilité de l'alimentation et état du testeur

Le niveau de batterie, la stabilité de l'alimentation et l'état du testeur peuvent influencer la répétabilité et le comportement de détection, car les conditions de fonctionnement du testeur peuvent affecter la régularité avec laquelle il produit une valeur affichée. Une batterie faible, une alimentation instable ou un état du testeur modifié peuvent réduire la confiance dans la lecture dans certaines conditions, et l'effet peut varier selon le modèle.

Lorsque des lectures répétées deviennent incohérentes, vérifier l'état de fonctionnement du testeur peut aider à déterminer si la variation est liée au testeur plutôt qu'au composant. La liste de contrôle ci-dessous vérifie les conditions courantes de l'état de fonctionnement qui peuvent influencer la répétabilité sans impliquer que chaque testeur se comporte de la même manière. Ces vérifications aident à qualifier la confiance dans la lecture plutôt qu'à remplacer un étalonnage ou des recommandations spécifiques au modèle. Après avoir confirmé l'état du testeur, répétez la même mesure pour comparer la répétabilité dans des conditions de fonctionnement similaires.

• Vérifier le niveau de batterie, car une batterie faible peut réduire la confiance dans la lecture sur certains testeurs.
• Confirmer la stabilité de l'alimentation, car une alimentation instable peut affecter la cohérence de la valeur affichée.
• Vérifier l'état du testeur après une réinitialisation récente ou pendant un état d'autotest, car l'état de fonctionnement peut influencer le comportement de détection.
• Examiner les éventuelles limites de mode ou changements de mode de fonctionnement, et permettre un comportement de préchauffage normal le cas échéant, car ces conditions peuvent qualifier l'interprétation de la lecture.
• Si les lectures restent incertaines, répéter la même mesure après avoir confirmé l'état du testeur pour comparer la répétabilité.

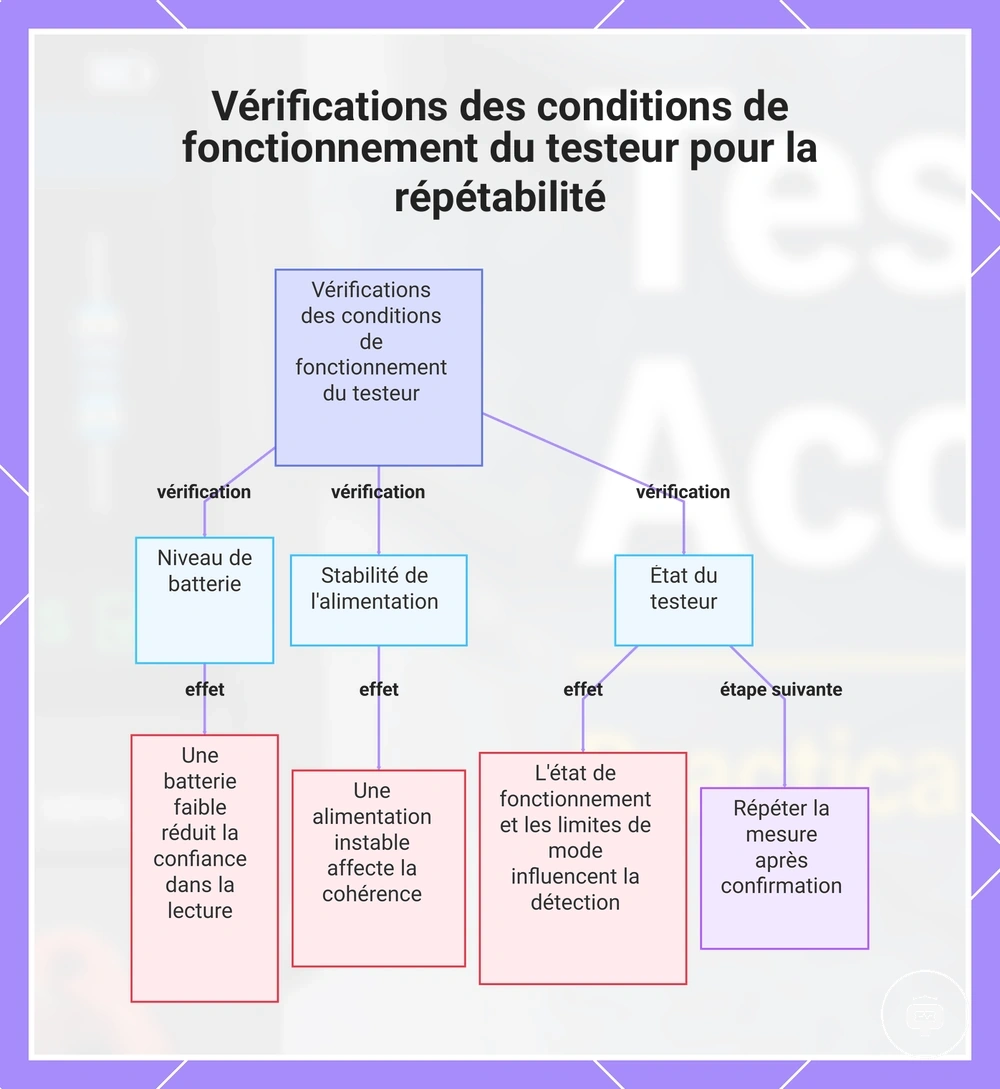

Ce diagramme présente les vérifications clés des conditions de fonctionnement du testeur qui influencent la répétabilité des lectures et l'étape suivante recommandée après la vérification.

Limites pratiques des valeurs erronées ou instables

Les valeurs erronées et les lectures instables sont généralement liées aux limites de plage, à l'influence du circuit, à un mauvais contact, à l'état du composant ou aux limites de détection, plutôt qu'à un défaut unique. Une non-détection ou une auto-identification inattendue peut se produire lorsque le testeur ne peut pas interpréter le composant ou les conditions de test avec une confiance suffisante. Ces causes doivent être regroupées avant d'utiliser la lecture pour une décision.

Lorsqu'une valeur affichée change, semble invraisemblable ou n'apparaît pas, le même symptôme peut avoir plusieurs causes probables. Un problème de plage peut réduire la confiance dans la valeur, l'influence du circuit peut modifier ce que le testeur détecte, un mauvais contact peut créer des lectures instables, et l'état du composant peut affecter la détection. Le tableau ci-dessous associe chaque symptôme à un problème d'attribut probable, à une vérification locale et au risque décisionnel qui en résulte, sans traiter le symptôme comme une preuve de défaillance.

Symptôme	Problème d'attribut probable	Vérification	Ce que cela signifie
Valeur erronée ou inattendue	Limites de plage, influence du circuit ou état du composant	Comparer les conditions de test avec le type de composant et la plage attendus.	La lecture peut avoir une confiance limitée et peut nécessiter une vérification avant une décision à risque élevé.
Lectures instables	Mauvais contact, conditions de test changeantes ou influence du circuit	Vérifier la régularité du contact et répéter la mesure dans des conditions similaires.	La variation peut refléter le montage plutôt qu'un défaut du composant.
Non-détection	Limites de détection, comportement non pris en charge ou état du composant	Confirmer que le composant est correctement connecté et dans la capacité de détection pratique du testeur.	La non-détection n'identifie pas en soi le composant comme défectueux.
Auto-identification incorrecte	Comportement ambigu du composant, influence du circuit ou limites de détection	Répéter le test dans des conditions similaires et comparer le résultat avec la catégorie de composant attendue.	L'étiquette affichée peut avoir une confiance d'identification plus faible et ne doit pas être traitée comme une conclusion définitive.

Ces symptômes doivent être interprétés comme des signaux de confiance plutôt que comme des conclusions de défaut absolues. Lorsque le résultat affecte une décision de réparation ou de remplacement, utilisez wrong readings troubleshooting pour un processus de diagnostic plus complet.

Limites de plage et mesures de faible valeur

Les limites de plage et les mesures de faible valeur méritent une prudence particulière, car les lectures proches de la limite basse, de la limite haute ou de la limite de résolution peuvent être plus sensibles aux limitations du testeur. Les faibles résistances, les petites capacités et les valeurs de type ESR peuvent être influencées par la résistance des fils, les limites de résolution et l'arrondi de l'affichage. Ces valeurs en limite de plage sont des zones de prudence plutôt que des résultats automatiquement valides ou invalides.

Le comportement en limite de plage signifie que de petits changements dans les conditions de test ou la résolution d'affichage peuvent avoir un effet plus important sur la façon dont la valeur est interprétée. Le tableau ci-dessous regroupe les conditions courantes de faible valeur et de limite de plage selon leur source probable de sensibilité et la confiance qui peut être accordée au résultat. Les lectures utilisées pour des décisions sensibles doivent être répétées ou vérifiées lorsque l'erreur possible pourrait affecter le résultat.

Condition de mesure	Pourquoi c'est sensible	Que faire de la lecture
Faible résistance	La résistance des fils et les effets de contact peuvent devenir significatifs par rapport à la valeur mesurée.	Traiter le résultat comme conditionnel et comparer les lectures répétées dans des conditions de contact similaires.
Petite capacité	Les limites de résolution et l'arrondi de l'affichage peuvent réduire la confiance dans la valeur près de la limite inférieure de la plage.	Utiliser la lecture comme une estimation, sauf si la décision nécessite une vérification distincte.
Valeurs de type ESR	Les mesures de faible valeur peuvent être sensibles à la qualité de la connexion, à la position dans la plage et à l'interprétation du testeur.	Répéter la mesure et éviter de traiter une valeur affichée comme concluante.
Valeurs de limite haute ou de limite de plage	La lecture peut approcher les limites pratiques de détection ou d'affichage du testeur.	Faire preuve d'une prudence accrue et vérifier le résultat lorsque le risque décisionnel est élevé.

Influence du circuit sur les valeurs mesurées

L'influence du circuit peut affecter les valeurs mesurées car un composant connecté dans un circuit peut partager des chemins électriques avec les composants environnants. Les chemins parallèles, les condensateurs chargés, les semi-conducteurs, la contamination de la carte et la décharge partielle peuvent influencer la façon dont le testeur interprète le composant. Par conséquent, les chemins de circuit environnants peuvent affecter la valeur affichée même lorsque le composant lui-même n'a pas changé.

Imaginez mesurer le même composant d'abord comme un composant isolé, puis alors qu'il reste connecté dans le circuit. Le contraste ci-dessous montre comment les conditions du circuit environnant peuvent qualifier la lecture sans impliquer que chaque résultat en circuit est peu fiable.

Lecture d'un composant isolé	Lecture en circuit
Le testeur mesure le composant avec moins d'influences des chemins de circuit environnants, rendant l'interprétation de la valeur plus directe.	Les chemins parallèles et les semi-conducteurs présents dans le circuit peuvent influencer la valeur affichée ou l'identification du composant.
La contamination de la carte et la charge stockée sont moins susceptibles d'influencer la lecture une fois le composant correctement isolé.	Les condensateurs chargés, la décharge partielle ou la contamination de la carte peuvent contribuer à des valeurs mesurées changeantes ou inattendues.

La question de savoir si l'influence du circuit affecte la lecture dépend de la disposition du circuit et des connexions du composant. L'isolation peut être appropriée lorsque les chemins de circuit environnants empêchent une interprétation fiable ou lorsqu'une mesure doit représenter le composant isolé plutôt que l'effet du circuit connecté.

Limites de l'auto-détection et erreurs d'identification des composants

Lorsque l'auto-détection étiquette mal les pièces ou ne parvient pas à détecter un composant, le motif du signal est souvent trop ambigu pour une identification fiable du composant. Une étiquette de composant affichée peut donc avoir une confiance d'identification réduite sans indiquer que le testeur est défectueux. L'auto-détection dépend d'un comportement interprétable du composant.

La détection automatique compare le comportement électrique mesuré avec les motifs de signal attendus, mais plusieurs conditions peuvent influencer le résultat. Les relations de cause à effet suivantes expliquent pourquoi une incertitude de détection peut survenir sans impliquer une défaillance du testeur.

• Les pièces endommagées peuvent produire un motif de signal irrégulier, ce qui peut réduire la confiance dans l'identification ou amener le testeur à étiqueter mal les pièces.
• Les structures de semi-conducteurs inhabituelles ou les types de composants non pris en charge peuvent ne pas correspondre aux motifs de détection attendus par le testeur, augmentant l'ambiguïté d'identification.
• Les chemins de circuit mixtes peuvent modifier le motif de signal mesuré, ce qui peut affecter l'identification du composant affichée.
• Un mauvais contact ou une batterie faible peuvent réduire la qualité du signal, empêchant l'auto-détection de détecter un composant ou réduisant la confiance dans l'identification.
• Plusieurs conditions peuvent se chevaucher, de sorte qu'une erreur de détection n'indique pas nécessairement un composant défectueux ou un testeur défectueux.

Si le type, le brochage ou la valeur mesurée affichés restent peu clairs après des mesures répétées, consultez reading tester results pour des conseils supplémentaires sur l'interprétation des informations affichées.

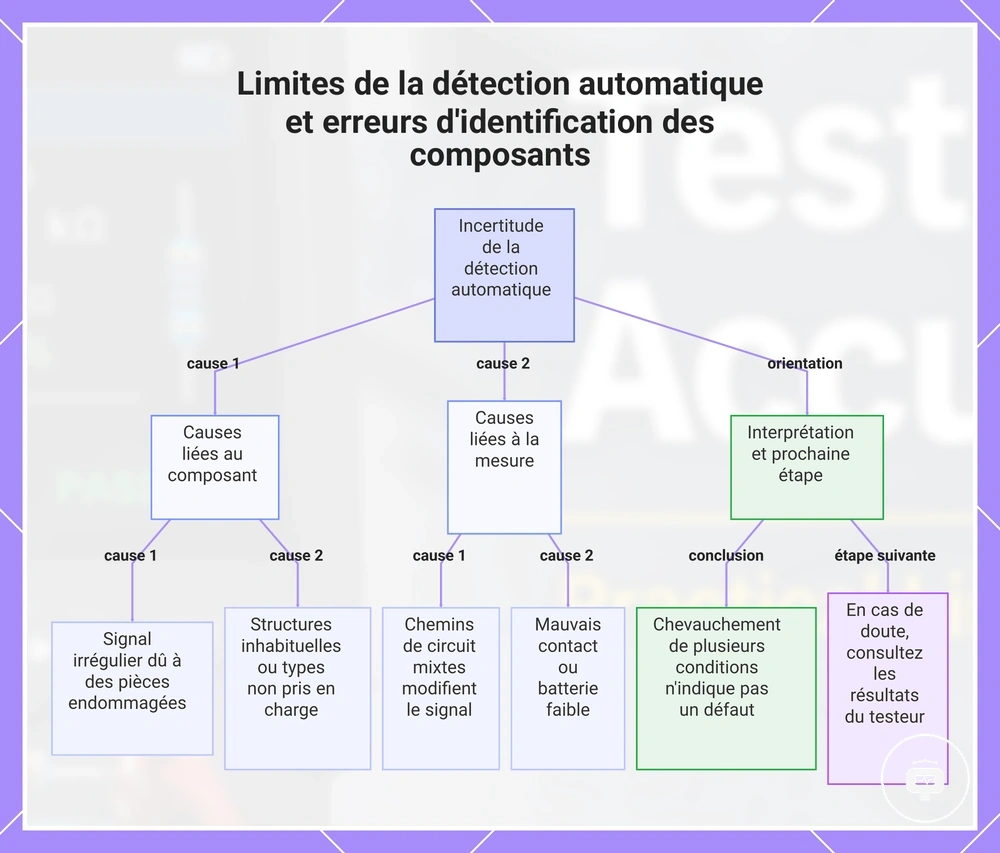

Ce graphique montre les principales causes d'incertitude de la détection automatique et comment interpréter les erreurs de détection sans supposer une panne du testeur.

Attentes réalistes en matière de précision pour les testeurs à bas coût

Les testeurs à bas coût peuvent apporter une valeur pratique lorsque leur précision réaliste est évaluée par rapport à la tâche de mesure prévue plutôt qu'au seul prix. La confiance peut dépendre de facteurs tels que la plage de composants, la résolution d'affichage, le matériel de contact, la tolérance déclarée, la qualité de fabrication et le support d'étalonnage disponible. Un niveau de prix inférieur ne doit pas être considéré comme une inexactitude automatique.

Imaginez utiliser un testeur économique pour identifier des composants isolés et effectuer des vérifications de réparation répétables avant de décider si une vérification supplémentaire est nécessaire. Dans de nombreuses situations de loisir et de réparation, une identification utilisable et des lectures cohérentes peuvent offrir une confiance acceptable lorsque le testeur est utilisé dans ses limites pratiques. Lorsque des exigences de tolérance déclarée plus serrées ou un risque de mesure plus élevé sont en jeu, la qualité de fabrication, le support d'étalonnage et le matériel de contact peuvent devenir plus significatifs. Le niveau de confiance approprié dépend du cas d'utilisation prévu plutôt que du seul coût.

Comparer les principaux facteurs liés au coût aide à définir des attentes équilibrées plutôt que de supposer que tous les testeurs abordables se comportent de la même manière. Le tableau ci-dessous résume les compromis courants entre coût et valeur et met en évidence quand chaque facteur peut influencer la confiance, tout en gardant la décision finale centrée sur les besoins de mesure plutôt que sur le prix d'achat.

Facteur lié au coût	Implication sur la précision	Quand cela importe
Résolution d'affichage	Un plus grand détail d'affichage peut améliorer l'interprétation des lectures mais n'augmente pas en soi la précision de la mesure.	Lorsqu'il s'agit de distinguer de petites différences entre les valeurs affichées.
Matériel de contact	La qualité de la connexion peut influencer les vérifications de réparation répétables et la confiance dans la lecture.	Lors de la mesure de petites broches ou de la répétition du même test.
Tolérance déclarée	La tolérance déclarée aide à qualifier la confiance attendue dans la mesure.	Lorsque les décisions de mesure dépendent d'un accord de valeur plus proche.
Support d'étalonnage	Le support d'étalonnage peut améliorer la confiance à long terme dans la mesure, selon le testeur.	Lorsque des mesures cohérentes sont requises dans le temps.
Niveau de prix	Les économies de prix peuvent augmenter le risque de mesure si des fonctionnalités ou un support importants sont limités.	Lorsque des décisions de mesure nécessitant une confiance plus élevée sont requises.

Évaluez l'ensemble du compromis coût-valeur par rapport à l'application prévue, car la confiance dans la mesure doit être basée sur l'adéquation plutôt que sur le seul prix.

Signaux de précision à vérifier avant de choisir un testeur

Les signaux de précision doivent être évalués comme des critères de décision pratiques lors du choix d'un testeur. Les signaux les plus utiles montrent comment le testeur peut fonctionner dans la plage de composants et les conditions de mesure requises. Ces caractéristiques liées à la précision devraient guider la décision d'achat plus que les spécifications cosmétiques.

La résolution, la tolérance déclarée et la plage prise en charge sont des signaux de spécification essentiels car ils qualifient le niveau de détail affiché par le testeur et où ce détail peut rester utile. Une résolution plus élevée peut améliorer le détail de la lecture, mais elle ne confirme pas en soi l'exactitude. Une tolérance déclarée peut aider à encadrer la confiance attendue, tandis que la plage prise en charge doit correspondre aux valeurs de composants susceptibles d'être testées. La couverture de plage et la tolérance doivent donc être considérées ensemble plutôt que traitées comme des affirmations isolées.

Des contacts stables, la répétabilité et la clarté de l'affichage fournissent une preuve pratique de la facilité avec laquelle les lectures peuvent être obtenues et interprétées. Le matériel de contact doit maintenir les broches du composant de manière cohérente, des tests répétés doivent produire des résultats raisonnablement similaires dans des conditions similaires, et l'affichage doit séparer clairement l'identification du composant de la valeur mesurée. Ces signaux sont généralement plus pertinents pour la confiance dans la mesure que les écrans décoratifs, les couleurs supplémentaires ou d'autres caractéristiques faiblement liées.

Le support d'étalonnage et le support d'autotest peuvent ajouter de la confiance lorsqu'ils aident à vérifier que le testeur fonctionne comme prévu. Vérifiez si la conception fournit des signaux d'état compréhensibles, un comportement de vérification de référence ou un accès aux vérifications d'étalonnage appropriées sans supposer que la présence d'un autotest prouve l'exactitude. Ces caractéristiques doivent qualifier la décision de sélection plutôt que remplacer les critères de plage, de tolérance, de contact et de répétabilité.

La liste de contrôle ci-dessous organise les principaux critères par élément à rechercher et par raison pour laquelle chaque signal peut affecter la confiance dans la mesure. Utilisez les signaux de précision ensemble comme un cadre de sélection, car aucune caractéristique unique ne détermine l'adéquation à chaque besoin de test.

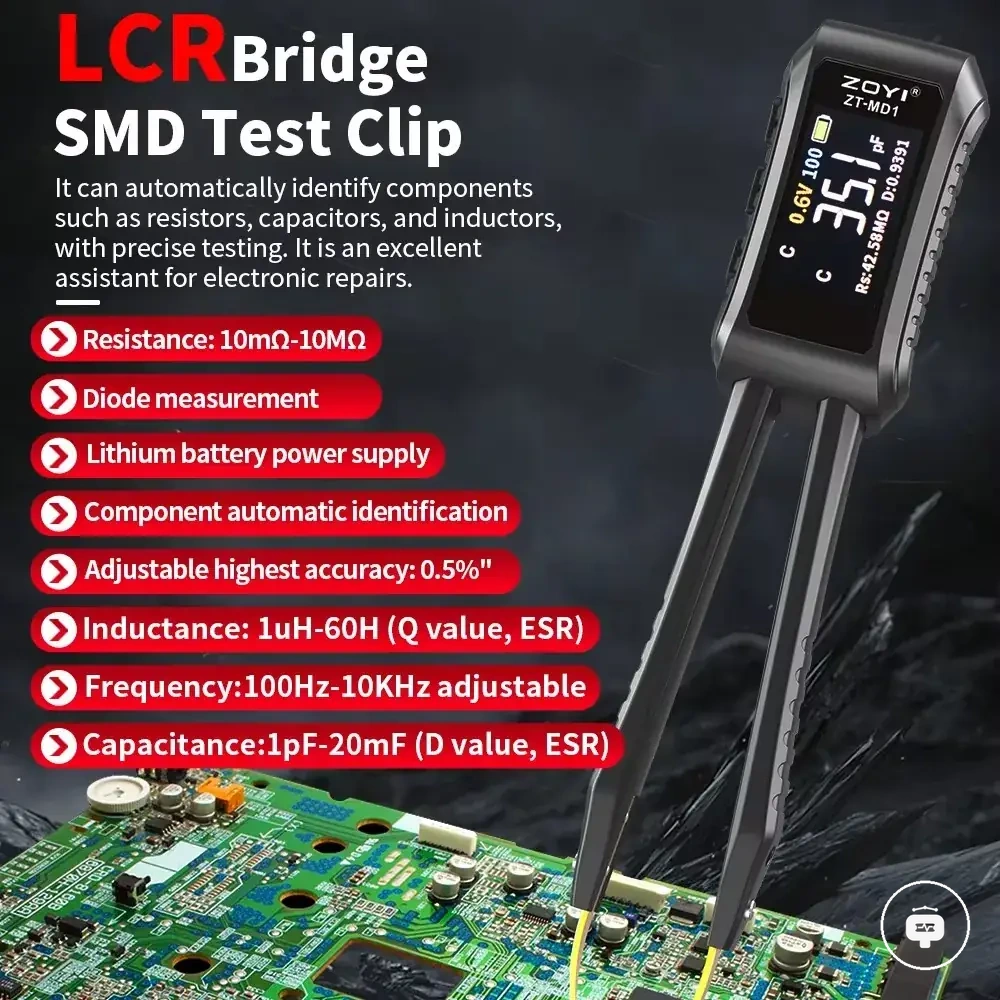

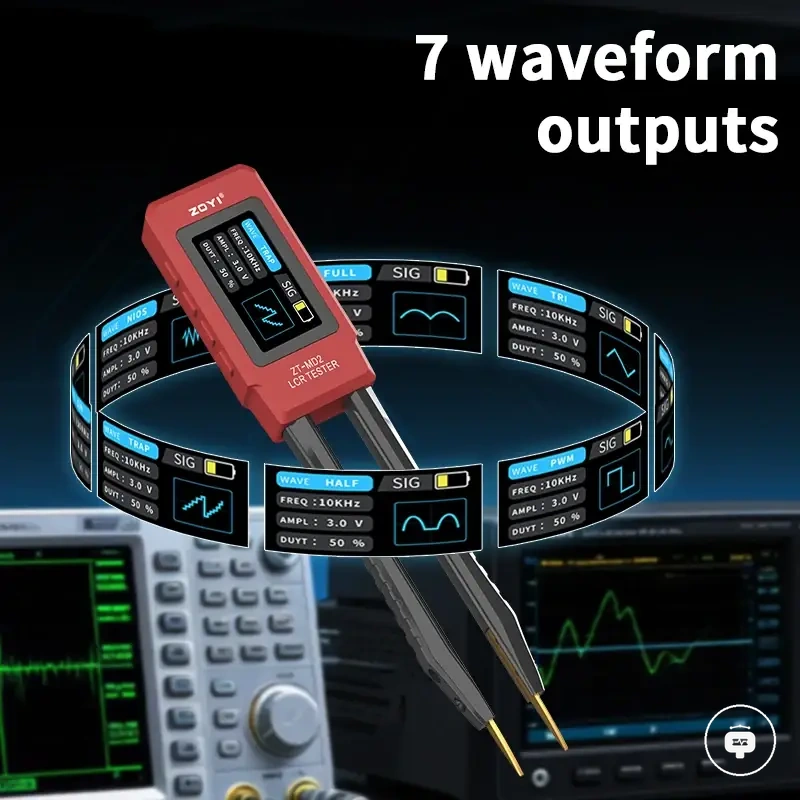

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

• Résolution : Vérifiez si le détail affiché est approprié aux différences de valeurs que vous devez distinguer ; des chiffres supplémentaires ne confirment pas à eux seuls l'exactitude.
• Tolérance déclarée : Recherchez une déclaration de tolérance ou de précision clairement présentée qui aide à qualifier la confiance attendue dans la lecture.
• Plage prise en charge : Confirmez que les types de composants concernés et les valeurs probables se situent dans la plage de fonctionnement déclarée du testeur.
• Support d'étalonnage : Vérifiez si le testeur offre un moyen pratique de vérifier ou de maintenir la confiance dans la mesure au fil du temps.
• Support d'autotest : Recherchez des informations claires sur l'état de fonctionnement ou l'autotest qui peuvent aider à identifier une incertitude sur l'état du testeur.
• Contacts stables : Évaluez le support, les pinces ou le contact des pointes de test pour un positionnement cohérent, car un contact instable peut réduire la répétabilité.
• Répétabilité : Considérez si des mesures répétées dans des conditions similaires sont susceptibles de rester suffisamment cohérentes pour la décision prévue.
• Clarté de l'affichage : Vérifiez que l'identification du composant, les informations de broches et les valeurs mesurées sont faciles à distinguer sans reposer sur une présentation décorative.

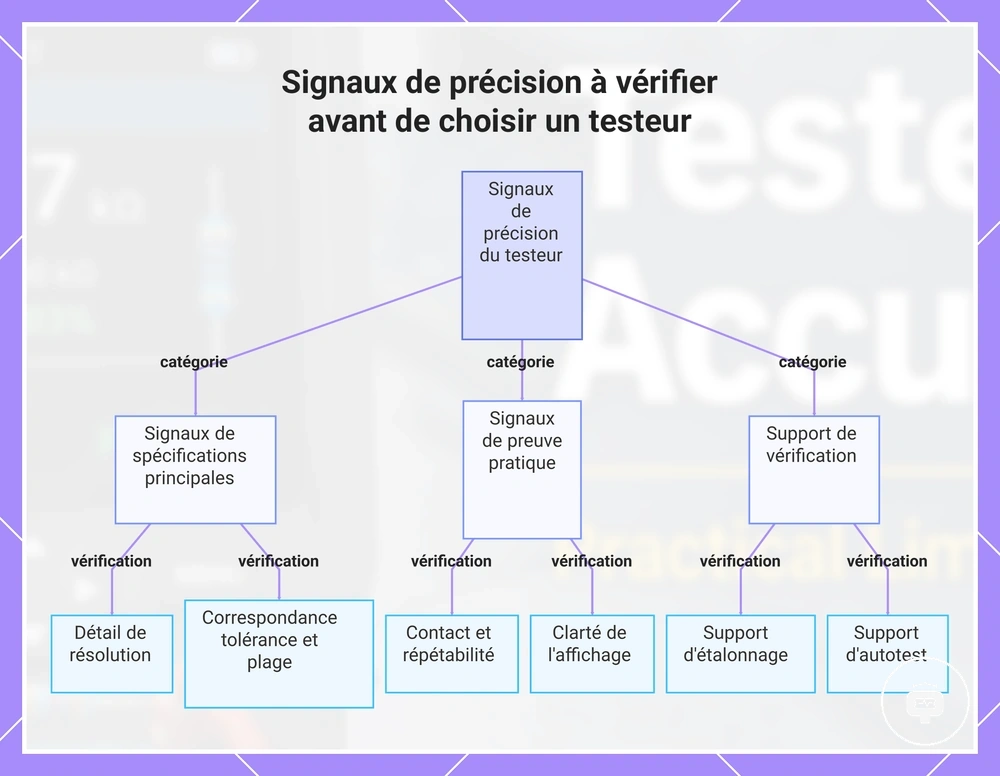

Ce graphique organise les principaux signaux de précision à évaluer lors du choix d'un testeur, regroupés par spécifications principales, preuve pratique et support de vérification.

Résolution, tolérance et plage de mesure déclarée

La résolution définit le détail d'affichage qu'un testeur peut présenter, tandis que la tolérance et la plage de mesure déclarée qualifient le niveau de confiance pouvant être accordé à la valeur affichée. Les chiffres affichés peuvent montrer de plus petites variations de valeur, mais l'arrondi et les limites de plage influencent toujours l'interprétation. Le détail d'affichage doit donc être distingué d'une exactitude fiable lors de l'évaluation des affirmations de précision.

Le tableau ci-dessous sépare le détail d'affichage de la plage de mesure fiable afin que la résolution, la tolérance et la plage de mesure déclarée puissent être évaluées ensemble. Le langage de tolérance aide à qualifier la confiance attendue dans des conditions déclarées, tandis que les plages spécifiques aux composants indiquent où les mesures sont destinées à être interprétées. Les chiffres affichés seuls ne prouvent pas l'exactitude, et la prudence en limite de plage devient plus importante lorsque les lectures approchent les limites de la plage déclarée. Lire ces critères ensemble fournit une base plus solide pour une décision d'achat que de se fier à une seule spécification.

Critère	Ce qu'il vous indique	Ce qu'il ne prouve pas
Résolution	Le niveau de détail d'affichage présenté par les chiffres affichés.	Que la valeur affichée est exacte ou non affectée par l'arrondi.
Tolérance	Comment le langage de tolérance qualifie la confiance attendue dans la mesure.	Qu'une tolérance s'applique de manière égale à toutes les mesures.
Plage de mesure déclarée	Les plages spécifiques aux composants que le testeur est destiné à mesurer.	Que les lectures près de chaque limite de plage offrent le même niveau de confiance.

Support d'étalonnage et disponibilité de l'autotest

Le support d'étalonnage et la disponibilité de l'autotest doivent être évalués comme des critères liés à la confiance plutôt que comme une preuve de l'exactitude des mesures. Une fonction d'autotest peut aider à indiquer que le testeur fonctionne comme prévu, tandis que le support d'étalonnage peut améliorer la confiance dans les mesures futures. Le support d'étalonnage améliore la confiance sans garantir la précision.

La liste de contrôle ci-dessous sépare les signaux liés à l'étalonnage des procédures d'étalonnage afin qu'ils puissent être évalués comme des critères d'achat. Les fonctionnalités peuvent varier selon le modèle, et chaque signal doit être considéré avec d'autres critères de spécification plutôt que seul.

• Mode autotest : Un mode autotest peut confirmer l'état de fonctionnement de base, mais il ne prouve pas l'exactitude des mesures.
• Court-circuit des fils : Lorsqu'il est pris en charge, le court-circuit des fils peut aider à la compensation de la résistance des fils ou à une vérification de référence, selon la conception du testeur.
• Composants de référence : Les composants de référence peuvent aider à comparer la cohérence des mesures dans le temps, mais ils ne vérifient pas chaque lecture.
• Invites d'étalonnage : Les invites d'étalonnage peuvent indiquer quand une attention ou une fonction d'étalonnage peut être appropriée, sans confirmer des résultats exacts.
• Vérifications répétées : Les vérifications répétées dans des conditions similaires peuvent améliorer la confiance dans la cohérence des lectures, bien que des lectures cohérentes seules ne confirment pas l'exactitude absolue.

Si des détails de procédure sont nécessaires plutôt que des conseils de sélection, consultez calibration checks.

Lectures stables sur des tests répétés

Des lectures stables sur des tests répétés sont un signal de précision utile car elles indiquent avec quelle cohérence un testeur mesure le même composant dans des conditions similaires. Les tests répétés aident à qualifier la répétabilité, mais la stabilité des lectures soutient la confiance sans prouver l'exactitude absolue.

Les lectures stables sont plus significatives lorsque les conditions de test répété restent comparables. La liste de contrôle ci-dessous présente les conditions locales qui peuvent influencer la répétabilité et doivent être vérifiées ensemble plutôt qu'isolément.

• Même composant : Répétez les mesures sur le même composant afin que les changements dans la lecture ne soient pas causés par un changement de pièce.
• Position du support : Conservez la même position du support dans la mesure du possible, car une position différente peut modifier la condition de contact.
• Broches repositionnées : Replacez les broches de manière cohérente lors de la répétition d'un test, car un positionnement différent peut affecter la stabilité de la lecture.
• État de la batterie : Comparez les lectures dans un état de batterie similaire, car les conditions d'alimentation peuvent influencer la répétabilité sur certains testeurs.
• Pression de contact : Maintenez une pression de contact constante, car une pression changeante peut modifier la connexion électrique.
• Dérive de la valeur : Surveillez la dérive de la valeur sur des tests répétés, car des lectures changeantes peuvent indiquer des conditions de test variables ou une confiance réduite.

Quand un testeur de composants est suffisamment précis

Un testeur de composants est suffisamment précis lorsque sa plage, sa répétabilité, l'attente de tolérance et le risque décisionnel correspondent à la tâche pratique. La confiance requise dépend de la tâche de mesure plutôt que d'un seuil de précision universel. Le testeur doit être évalué par rapport à l'usage prévu avant de se fier au résultat.

Pour les tâches à faible risque telles que le tri de pièces inconnues, des valeurs approximatives stables peuvent fournir une confiance pratique suffisante lorsque le testeur produit des résultats cohérents dans la plage attendue. La répétabilité importe souvent plus que la précision fine de mesure dans ces situations. Pour de nombreuses décisions à faible risque, une confiance approximative peut être acceptable.

Pour le triage de réparation, un testeur de composants peut être suffisamment précis pour aider à identifier un composant probablement défaillant lorsque des mesures répétées restent cohérentes. L'adéquation du résultat dépend de l'attente de tolérance et des conséquences d'une décision incorrecte. À mesure que le risque décisionnel augmente, une confirmation supplémentaire peut devenir appropriée.

Pour un travail sensible à la tolérance ou une mesure de qualité documentaire, une confiance plus élevée peut être requise car de petites différences de mesure peuvent influencer le résultat. Si l'attente de tolérance requise dépasse la capacité pratique du testeur, le besoin de vérification augmente avant de se fier au résultat. Une vérification externe peut être appropriée lorsqu'une confirmation plus stricte est requise.

La liste de contrôle ci-dessous organise les cas d'usage courants par confiance requise et besoin de vérification. Elle aide à relier la tâche pratique au seuil de décision plutôt que de supposer qu'un testeur est adapté à chaque situation.

• Tri de pièces inconnues : Une confiance approximative acceptable peut être suffisante ; une vérification n'est généralement nécessaire que si l'identification reste incertaine.
• Vérification de composants probablement défaillants : Une confiance modérée peut soutenir les décisions de dépannage ; vérifier lorsque le résultat comporte un risque décisionnel plus élevé.
• Réparation de loisir : Des lectures stables dans la plage attendue peuvent être adéquates pour de nombreuses tâches pratiques ; une confirmation supplémentaire dépend de l'application.
• Travail sensible à la tolérance : Une confiance plus élevée est généralement requise ; une vérification peut être appropriée avant de se fier à la mesure.
• Mesure de qualité documentaire : Une confiance plus grande est généralement attendue ; une vérification externe peut être appropriée avant d'enregistrer les valeurs finales.

Décidez si un testeur de composants est suffisamment précis en évaluant la tâche pratique par rapport à sa plage, sa répétabilité, l'attente de tolérance et le risque décisionnel. Lorsque des valeurs approximatives stables satisfont la confiance requise, le testeur peut être suffisant, tandis qu'un travail à risque plus élevé ou à tolérance plus serrée peut justifier une vérification supplémentaire.

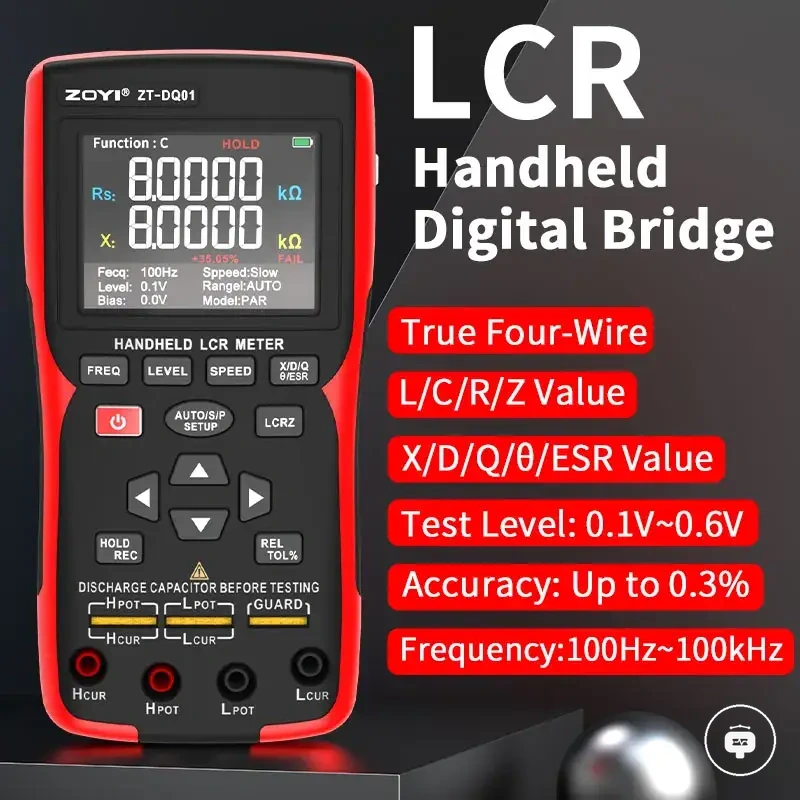

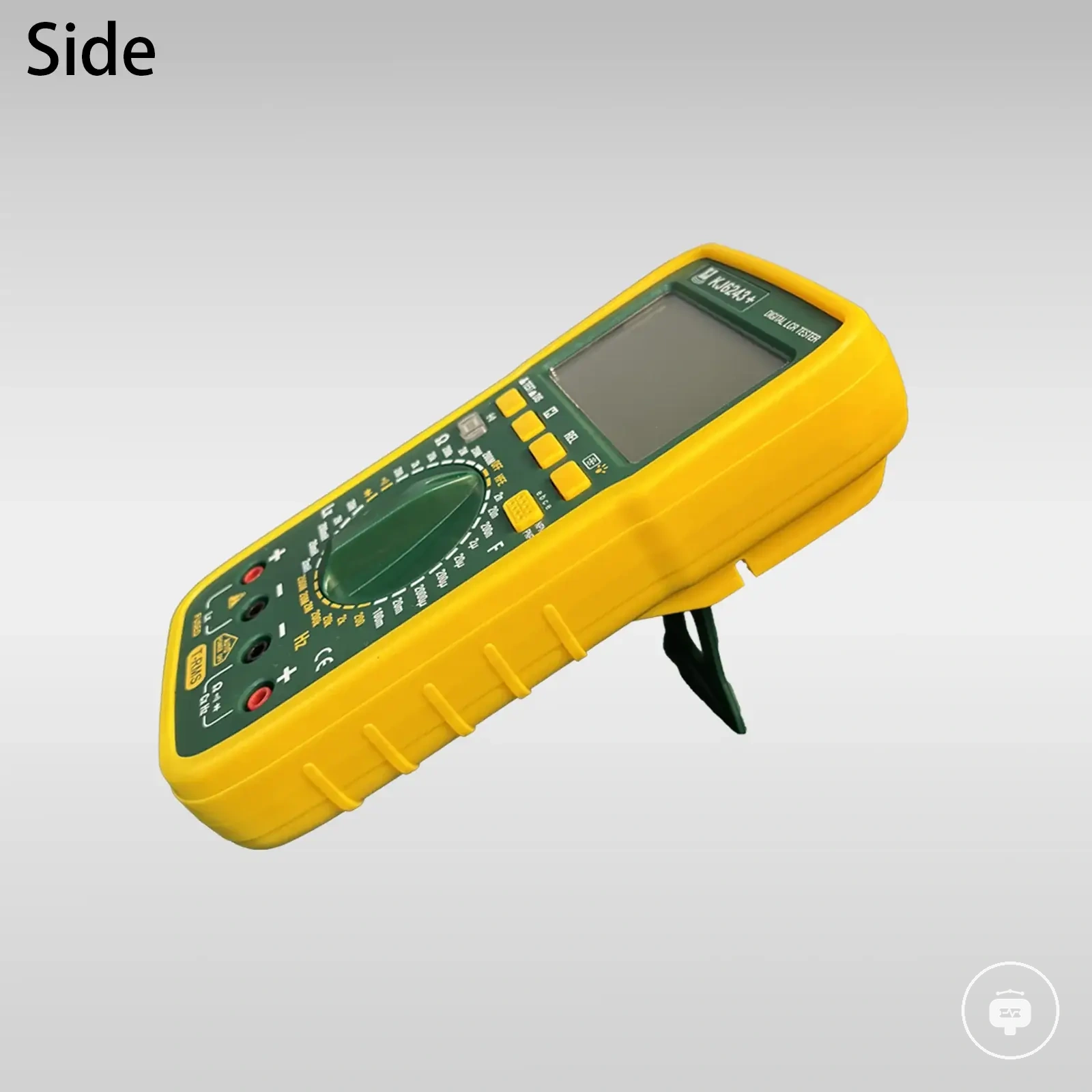

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

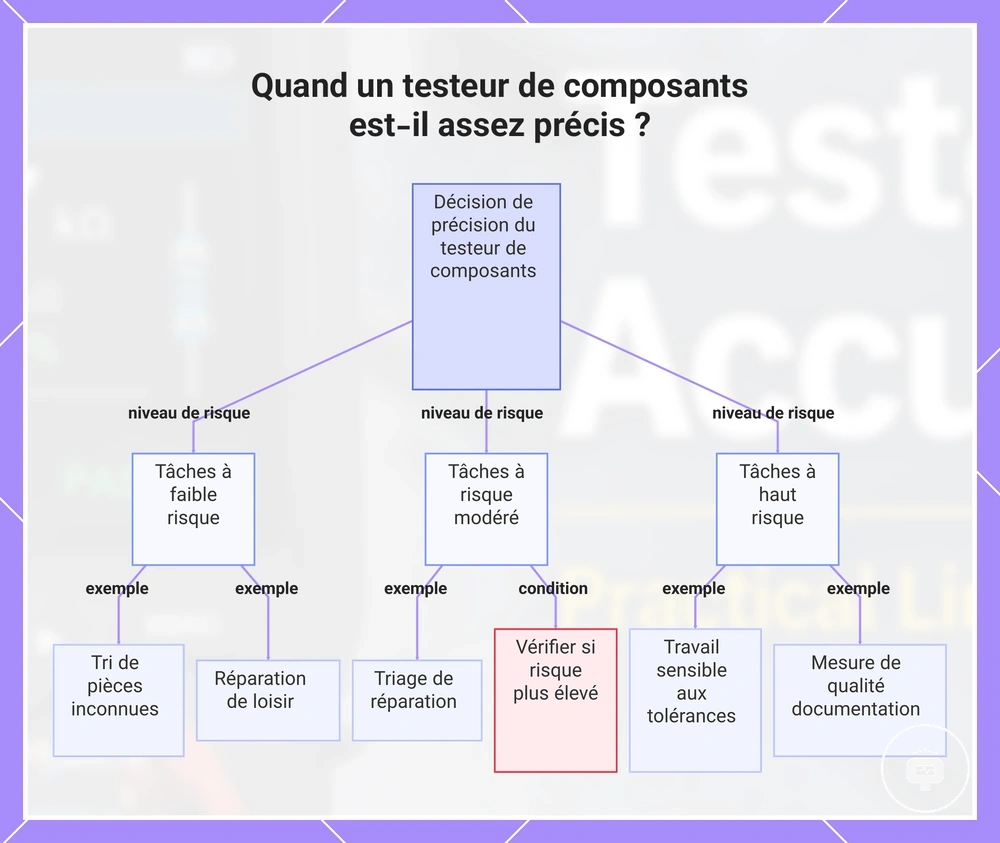

Ce graphique organise les cas d'usage courants selon la confiance requise et le besoin de vérification, aidant à décider si un testeur de composants est assez précis pour le travail.

Quand les résultats nécessitent une vérification avec un autre appareil de mesure

Une vérification avec un autre appareil de mesure ou une méthode de référence est appropriée lorsqu'un résultat du testeur contrôle une réparation à haut risque, entre en conflit avec les valeurs attendues, se situe près d'une limite de plage ou nécessite une tolérance plus serrée que ce que le testeur peut raisonnablement supporter. Ces situations peuvent réduire la confiance dans la décision car la valeur affichée peut nécessiter une confirmation avant d'être utilisée. Les principaux déclencheurs de vérification sont une réparation à haut risque, un conflit avec les valeurs attendues, une incertitude en limite de plage et des exigences de tolérance plus serrées.

Lorsque la confiance requise dépasse ce qu'un seul résultat du testeur peut fournir, une vérification externe peut aider à qualifier la décision sans remplacer le rôle pratique du testeur. Les vérifications avec un multimètre peuvent confirmer le comportement électrique de base, tandis qu'une méthode de référence de type LCR ou ESR peut être plus appropriée pour confirmer des attributs mesurés spécifiques. La comparaison des résultats de tests répétés, des pièces de référence connues et de la tolérance de la fiche technique peut aider à déterminer si la valeur affichée est cohérente. La comparaison ci-dessous sépare la confiance du testeur de la méthode de vérification appropriée.

Déclencheur	Pourquoi la confiance du testeur peut être limitée	Meilleure méthode de vérification
Réparation à haut risque	Un résultat incorrect peut affecter une décision de réparation importante.	Confirmer avec un autre appareil de mesure ou une méthode de référence adaptée.
Conflit avec les valeurs attendues	Le résultat du testeur peut ne pas correspondre à la valeur attendue ou à la tolérance de la fiche technique.	Comparer avec des vérifications au multimètre, une pièce de référence connue ou la tolérance de la fiche technique pertinente.
Limite de plage	Les limites de résolution ou de plage peuvent réduire la confiance près de la limite de mesure.	Utiliser une vérification externe avec un instrument de mesure plus adapté.
Tolérance plus serrée	La confiance requise peut dépasser la capacité pratique du testeur.	Utiliser un LCR ou une autre méthode de référence appropriée pour l'attribut mesuré.
Différences entre tests répétés	Des lectures changeantes peuvent réduire la confiance dans le résultat.	Comparer les tests répétés et confirmer avec un autre appareil de mesure si nécessaire.

La vérification doit être utilisée comme un contrôle de risque conditionnel plutôt que comme une exigence universelle. Un testeur de composants reste utile comme outil d'identification rapide et de tri, même lorsqu'un autre appareil de mesure est nécessaire pour la confirmation. Le besoin d'une vérification externe dans des situations à risque plus élevé ne rend pas le testeur moins utile ; il définit la limite de la confiance décisionnelle pratique.
