Elektronik Bileşen Test Cihazlarında Doğruluk ve Pratik Ölçüm Sınırlamaları

Elektronik bileşen test cihazlarında doğruluk, bir elektronik bileşen test cihazının, amaçlanan test koşulları altında bir bileşenin özelliklerini ne kadar yakın tahmin edebildiğini ifade eder. Bu araçlar, laboratuvar düzeyinde kesinlikten ziyade bileşen tanımlama ve tekrarlanabilir tezgah kontrolleri için pratik destek sağlar. Doğrulukları pratiktir ve bağlama bağlıdır.

Ölçüm güveni; bileşen türü, ölçüm aralığı, tolerans, temas kalitesi, kalibrasyon durumu ve daha fazla doğrulama gerekip gerekmediği gibi faktörlere bağlıdır. Okuma güveni, bileşenin durumuna ve test düzeneğinin tutarlılığına göre de değişebilir. Kararlı okumalar tekrarlanabilirlik konusunda güveni artırabilir, ancak kesin doğruluk olarak kabul edilmemelidir.

Pratik kullanımda, bir elektronik bileşen test cihazı, bileşenleri tanımlamak ve tekrarlanabilir ölçümleri karşılaştırmak için yeterli doğruluk sağlayabilir; ancak hassas ölçüm, kararlar daha sıkı toleranslara bağlı olduğunda ek doğrulama gerektirebilir. Bu ayrım, pratik sınırlamaları gerçekçi olmayan ölçüm güvenilirliği beklentilerinden ayırmaya yardımcı olur. Daha geniş satın alma ve seçim bağlamı için bkz. elektronik bileşen test cihazı rehberi.

Pratik kullanım	Hassasiyet sınırı
Bileşen tanımlama, tekrarlanabilir tezgah kontrolleri ve tutarlı görüntülenen değerlere dayalı karar güveni sağlar.	Kalibrasyon, tolerans veya ölçüm gereksinimleri, pratik bir bileşen test cihazının sağlayabileceğinden daha fazla güven gerektirdiğinde doğrulama gerekebilir.

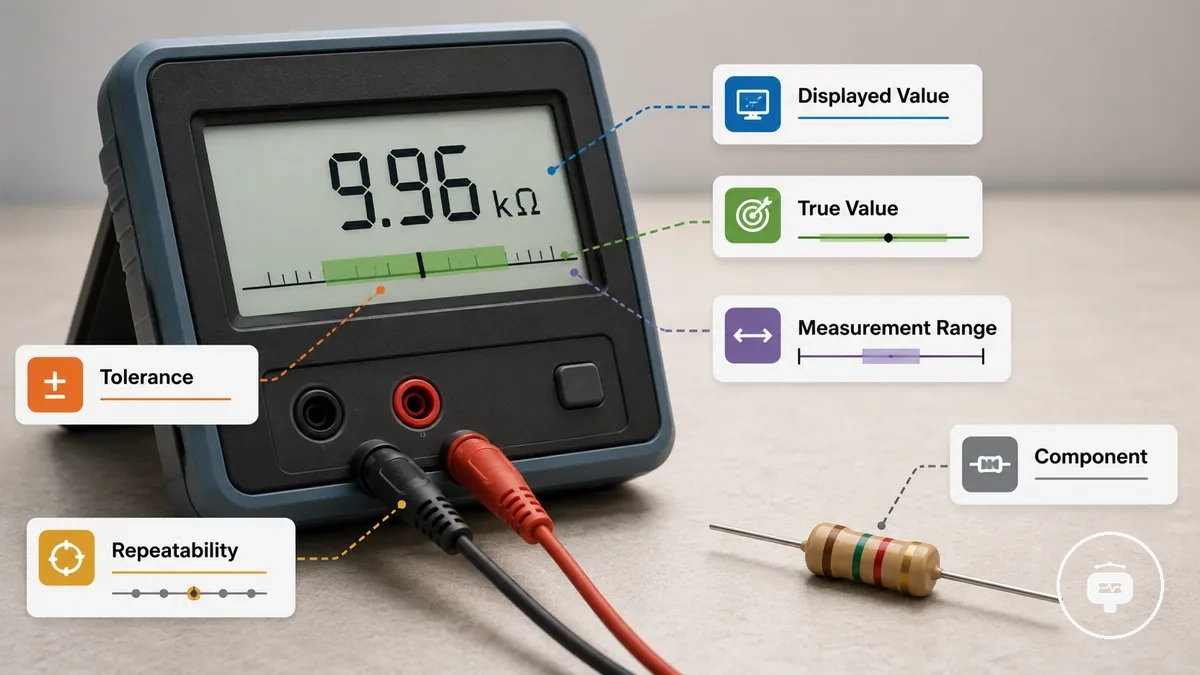

Elektronik Bileşen Test Cihazları İçin Doğruluğun Anlamı

Elektronik bileşen test cihazı doğruluğu, test cihazının ölçüm koşulları altında görüntülenen değer ile bileşenin beklenen veya gerçek değeri arasındaki ilişkidir. Doğruluk, test cihazı çıktısının ölçülen bileşeni ne kadar yakın temsil ettiğini tanımlar, ancak görüntülenen değerin kesin olduğunu kanıtlamaz. Görüntülenen değer, test cihazının, bileşen durumunun ve ölçüm koşullarının sınırları dahilinde bir tahmindir.

Doğruluğun ne anlama geldiği, görüntülenen değeri tek başına ele almaktan ziyade test cihazı okumasının beklenen bileşen değeriyle karşılaştırılmasına bağlıdır. Aşağıdaki açıklamalı örnek, görüntülenen değeri, beklenen veya referans değeri ve ölçümün yorumlanmasında toleransın rolünü vurgulamaktadır.

Görüntülenen değer, gerçek değer, tolerans ve geçerli ölçüm aralığı arasındaki ilişki, okumanın nasıl yorumlanması gerektiğini belirler. Benzer ölçümler tutarlı kaldığında tekrarlanabilirlik, tanımlama güvenini artırabilir, ancak kararlı bir okuma yine de gerçek değerden farklı olabilir. Yararlı bir test cihazı okuması, kalibre edilmiş bir referans ölçümüyle aynı şey değildir, ancak bir test cihazı, amaçlanan kullanım amacı dahilinde kullanıldığında bileşen tanımlama ve rutin tezgah çalışmaları için pratik değer sağlayabilir.

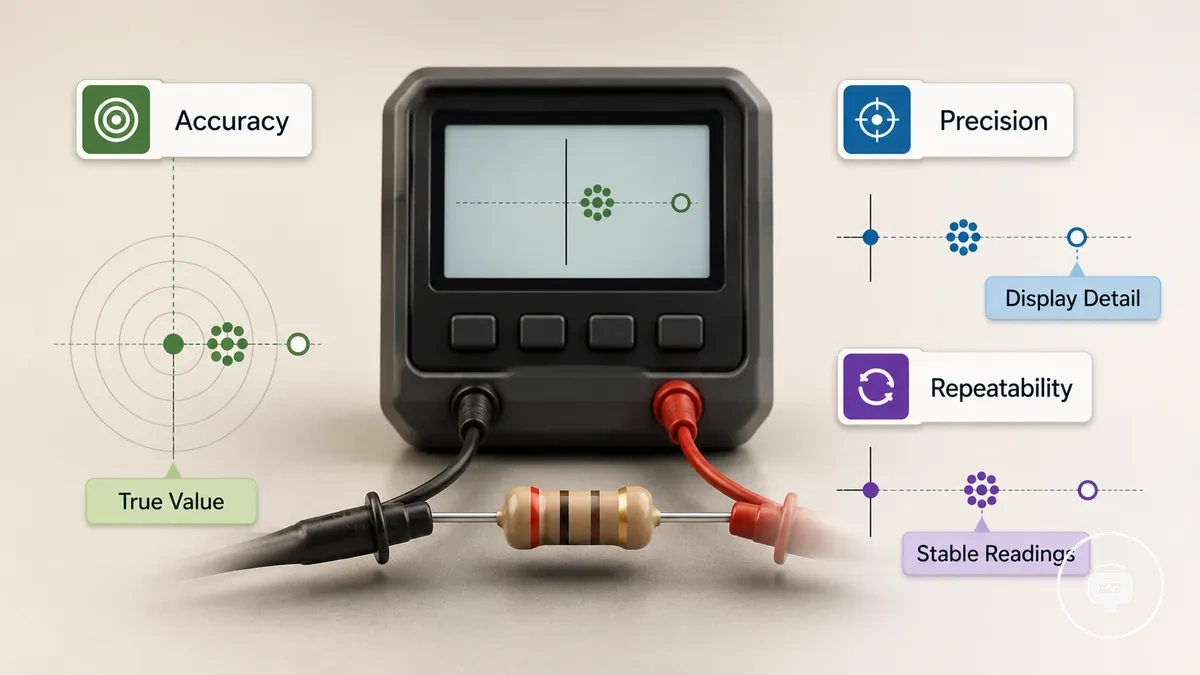

Doğruluk, Hassasiyet ve Tekrarlanabilirlik

Doğruluk, bir okumanın gerçek değere ne kadar yakın olduğunu tanımlar; hassasiyet, ekran ayrıntı düzeyini tanımlar ve tekrarlanabilirlik, tekrarlanan okumaların tutarlılığını tanımlar. Bu terimler yakından ilişkili olsa da farklı ölçüm özelliklerini temsil ederler. Kararlı okumalar, otomatik olarak doğru okumalarla karıştırılmamalıdır.

Doğruluk, Hassasiyet ve Tekrarlanabilirlik, bileşen test cihazı ekranları yorumlanırken sıklıkla karıştırılır. Aşağıdaki diyagram, doğru okumalar, ayrıntılı okumalar ve tutarlı okumalar arasındaki farkı göstererek üç kavramı birbirinden ayırır.

Terim	Anlamı	Kanıtlamadığı şey
Doğruluk	Görüntülenen değerin gerçek değere veya referans değerine yakınlığı.	Her okumanın her koşulda doğru olduğunu.
Hassasiyet	Ekran ayrıntısı ve okumalar arasındaki küçük farklılıkları ayırt etme yeteneği.	Ayrıntılı bir okumanın gerçek değere yakın olduğunu.
Tekrarlanabilirlik	Benzer koşullar altında tekrarlanan okumalar arasındaki tutarlılık.	Kararlı okumaların otomatik olarak doğru olduğunu.

Bir bileşenin birkaç kez ölçüldüğünü ve neredeyse aynı sonuçların alındığını hayal edin. Bu tekrarlanan okumalar tekrarlanabilirliği gösterir, ancak yine de referans değerinden farklı olabilir. Bu basit senaryo, tutarlılığın tek başına mutlaka doğruluk anlamına gelmediğini gösterir.

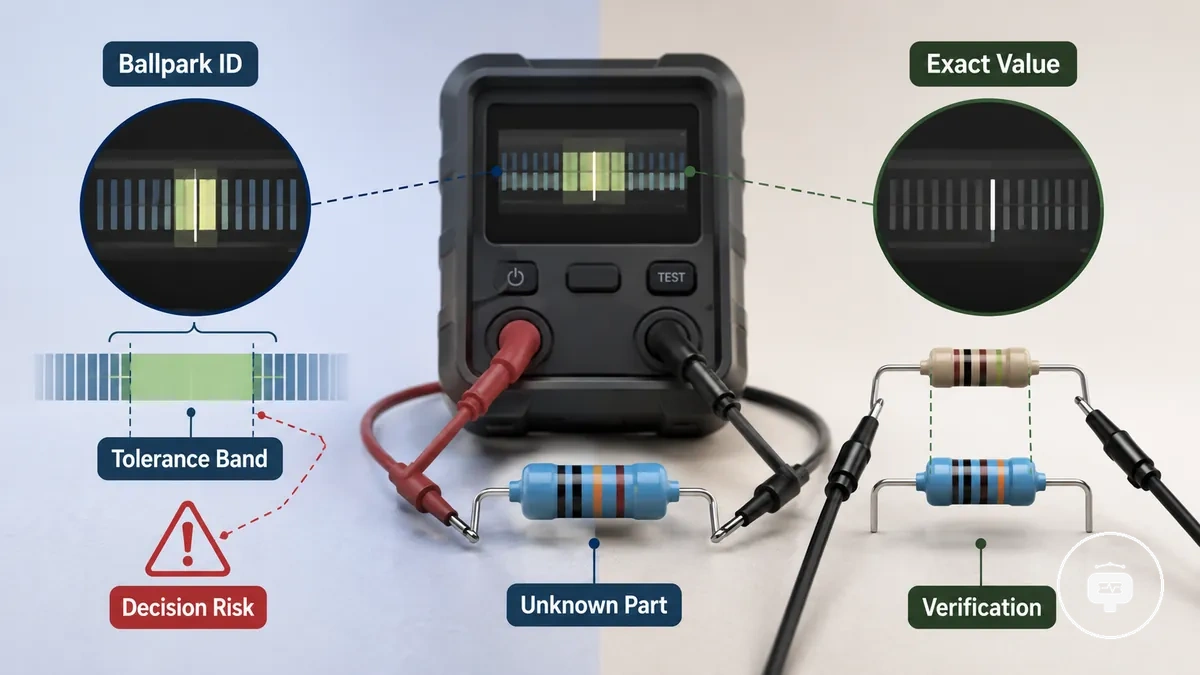

Yaklaşık Tanımlamaya Karşı Kesin Ölçüm

Yaklaşık tanımlama ve kesin ölçüm, elektronik bileşenleri değerlendirirken farklı amaçlara hizmet eder. Bir bileşen test cihazı, bir bileşen değerini tahmin ederek ayrı bileşenleri ve bilinmeyen parçaları tanımlamaya yardımcı olabilir ve bu, yaklaşık tanımlamayı birçok görev için pratik hale getirir, ancak her zaman yeterli değildir.

Yaklaşık Tanımlamaya Karşı Kesin Ölçüm, test cihazı okumalarının iki farklı kullanımını karşılaştırır. Aşağıdaki karşılaştırma ve beraberindeki grafik, yaklaşık bir tanımlamanın ne zaman yeterli olabileceğini ve kesin bir değerin doğrulanmasının ne zaman daha uygun hale geldiğini gösterir.

Yaklaşık tanımlama	Kesin ölçüm
Bilinmeyen parçaları tanımlamak, bir bileşen değerini tahmin etmek, ayrı bileşenleri ayırmak ve bir tolerans aralığının yaklaşık bir sonuca izin verdiği durumlarda onarım ön değerlendirmesini desteklemek için uygundur.	Daha sıkı tolerans gereksinimleri veya daha yüksek karar riski nedeniyle kesin bir ölçümü daha önemli hale getirdiğinde, bileşen değerinin doğrulanması gerektiğinde uygundur.

Bir devre kartından çıkarılan bilinmeyen bir bileşeni, yeniden kullanılıp kullanılamayacağına karar vermeden önce tanımlamayı düşünün. Yaklaşık bir okuma, onarım ön değerlendirmesine devam etmek için yeterli güveni sağlayabilirken, bileşen değeri kritik bir kararı etkiliyorsa doğrulama ölçümü tercih edilebilir. Kesin ölçüm ihtiyacı, tolerans aralığına ve sonuçla ilişkili karar riskine bağlıdır.

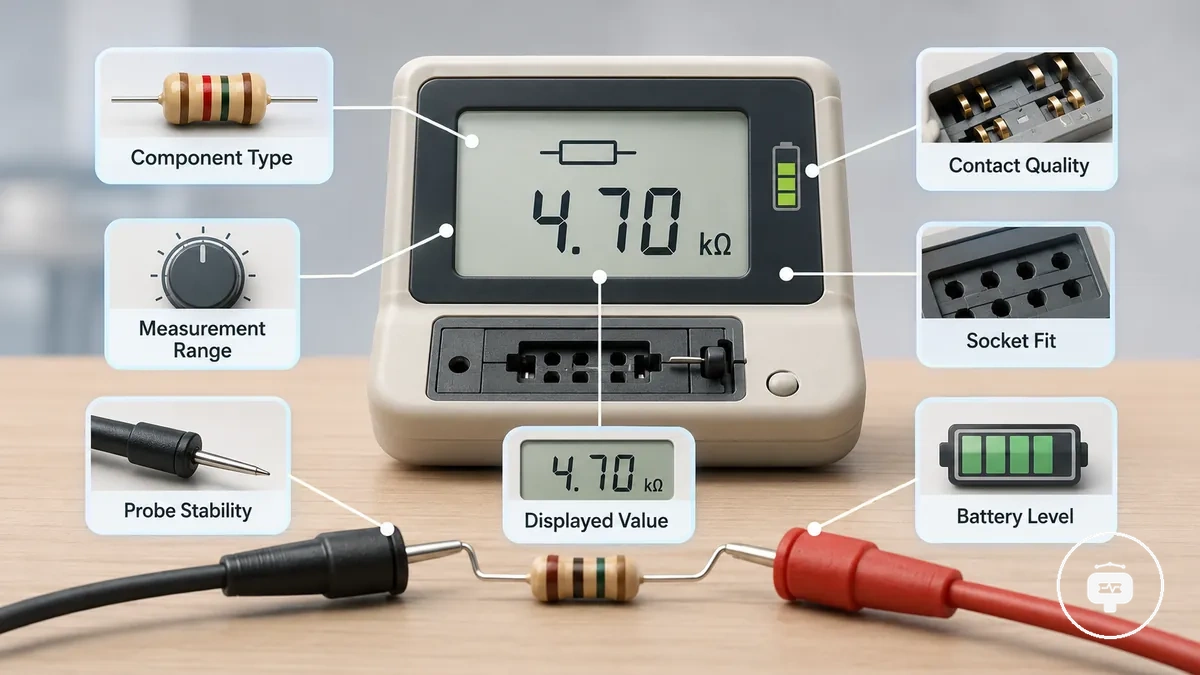

Okuma Güvenilirliğini Etkileyen Ölçüm Koşulları

Ölçüm koşulları okuma güvenilirliğini etkiler çünkü görüntülenen değer yalnızca test cihazına değil, bileşen, test düzeneği ve test cihazı arasındaki ilişkiye bağlıdır. Aynı bileşen, test cihazı değişmese bile test koşulları değiştiğinde farklı görüntülenen değerler üretebilir. Bu nedenle okuma güvenilirliği koşulludur.

İki makul okuma farklılık gösterdiğinde, neden bileşenden ziyade test koşullarında olabilir. Bileşen türü, ölçüm aralığı, temas kalitesi, soket uyumu ve prob kararlılığı okuma güvenini etkileyebilirken, pil seviyesi ve test cihazı durumu da test cihazının görüntülenen bir değeri ne kadar tutarlı algıladığını ve raporladığını etkileyebilir. Bu koşul grupları, tek bir koşulun doğruluk veya hata kanıtladığını belirtmeksizin okuma güvenilirliğini niteleyen ana faktörleri düzenler.

Okuma Güvenilirliğini Etkileyen Ölçüm Koşulları, ana koşul grupları birlikte görüntülendiğinde yorumlanması daha kolay hale gelir. Aşağıdaki açıklamalı illüstrasyon, temas, aralık, güç durumu ve bileşen davranışı arasındaki ilişkiyi düzenlerken, tablo her bir koşul grubunun okuma güvenini nasıl etkileyebileceğini özetler.

Koşul	Etkilenen özellik	Tipik okuma etkisi	Kontrol edilecekler
Bileşen türü ve ölçüm aralığı	Görüntülenen değer ve okuma güveni	Bileşen özellikleri veya ölçüm aralığı farklılık gösterdiğinde okumalar değişebilir.	Bileşen türünü doğrulayın ve uygun bir ölçüm aralığı kullanın.
Temas kalitesi, soket uyumu ve prob kararlılığı	Bağlantı kalitesi	Tutarsız temas, okuma güvenini azaltabilir veya kararsız okumalara yol açabilir.	Prob ucu temasını, soket uyumunu ve prob kararlılığını kontrol edin.
Pil seviyesi ve test cihazı durumu	Güç durumu ve tekrarlanabilirlik	Test cihazı gücü veya çalışma durumu değiştiğinde okuma tutarlılığı değişebilir.	Pil seviyesini kontrol edin ve test cihazının normal çalıştığını doğrulayın.

Bileşen Türü ve Ölçüm Aralığı

Bileşen türü ve ölçüm aralığı, bir test cihazının güvenilir bir değer üretip üretemeyeceğini etkiler çünkü farklı bileşen kategorileri, test cihazının desteklenen ölçüm aralığı içinde farklı davranır. Dirençler, kapasitörler, bobinler, diyotlar ve transistörler, ölçülen değer uygun bir aralık konumunda kaldığında daha güvenilir okumalar üretebilir. Bu nedenle okuma güveni, bileşen türü ve ölçüm aralığı arasındaki ilişkiye bağlıdır.

Görüntülenen bir değer belirsiz göründüğünde, bileşen düşük değer sınırına yakın olabilir, desteklenen aralığın dışında olabilir veya test cihazındaki bir arızadan ziyade aralık dışı davranıştan etkileniyor olabilir. ESR benzeri okumalar, düşük değerli bileşenler ve yarı iletken tanımlaması, dikkatli yorumlama gerektirebilir çünkü okuma güveni bileşen kategorisine ve aralık konumuna göre değişebilir. Aşağıdaki tablo, yaygın bileşen ailelerini, aralık endişelerini ve ilişkili okuma risklerini özetler. Desteklenen test yetenekleri hakkında daha kapsamlı bilgi için bkz. ölçüm aralıkları.

Bileşen ailesi	Aralık endişesi	Okuma riski
Dirençler ve kapasitörler	Düşük değer sınırı veya desteklenen aralık sınırları	Görüntülenen değerler aralık sınırlarına yakın olduğunda daha az güvenilir hale gelebilir.
Bobinler	Ölçüm aralığı uygunluğu	Okuma güveni aralık konumuna göre değişebilir.
Diyotlar ve transistörler	Tanımlama ve değer yorumlama	Kesin değer yorumlaması ek doğrulama gerektirse bile tanımlama yararlı kalabilir.
ESR benzeri okumalar	Aralık uygunluğu ve aralık dışı davranış	Ölçüm koşulları okuma güvenini azalttığında sonuçlar dikkatli yorumlama gerektirebilir.

Prob Ucu Teması, Soket Uyumu ve Prob Kararlılığı

Okumalar kararsız hale geldiğinde, bileşen ve test cihazı uygun olsa bile prob ucu teması, soket uyumu ve prob kararlılığı katkıda bulunan faktörler olabilir. Fiziksel bağlantıdaki değişiklikler görüntülenen değeri ve tekrarlanabilirliği etkileyebilir, bu nedenle temas kalitesi kararsız okumaların yaygın bir nedenidir.

Fiziksel bağlantı kalitesi, tek bir faktörden ziyade prob uçlarının, soketin ve probların durumuna bağlıdır. Oksitlenmiş prob uçları, gevşek bir ZIF soketi, azalmış klips basıncı, prob hareketi, aşırı prob ucu uzunluğu veya tutarsız tekrarlanan yerleştirme okuma kararlılığını etkileyebilir. Bu koşullar mutlaka arızalı bir bileşeni göstermez, ancak görüntülenen bir değerin ne kadar güvenle yorumlanması gerektiğini niteleyebilir. Kısa bir temas ve yerleştirme kontrolü, kararsız okumaların fiziksel bağlantıyla ilgili olup olmadığını belirlemeye yardımcı olabilir.

• Prob ucu temasını oksitlenmiş uçlar açısından kontrol edin, çünkü yüzey durumu temas kalitesini düşürebilir ve tekrarlanabilirliği etkileyebilir.
• Soket uyumunu, bileşenin ZIF sokete güvenli bir şekilde yerleştirildiğini doğrulayarak kontrol edin, çünkü gevşek yerleştirme kararsız okumalara katkıda bulunabilir.
• Klips basıncını kontrol edin, çünkü tutarsız basınç prob temasını ve görüntülenen değeri değiştirebilir.
• Ölçüm sırasında prob hareketini sınırlayın, çünkü değişen temas okuma kararlılığını azaltabilir.
• Prob ucu uzunluğunu kontrol edin, çünkü daha uzun uçlar bazı test koşullarında ek değişikliklere yol açabilir.
• Daha tutarlı bir bağlantının okuma kararlılığını iyileştirip iyileştirmediğini görmek için tekrarlanan yerleştirme kullanın.

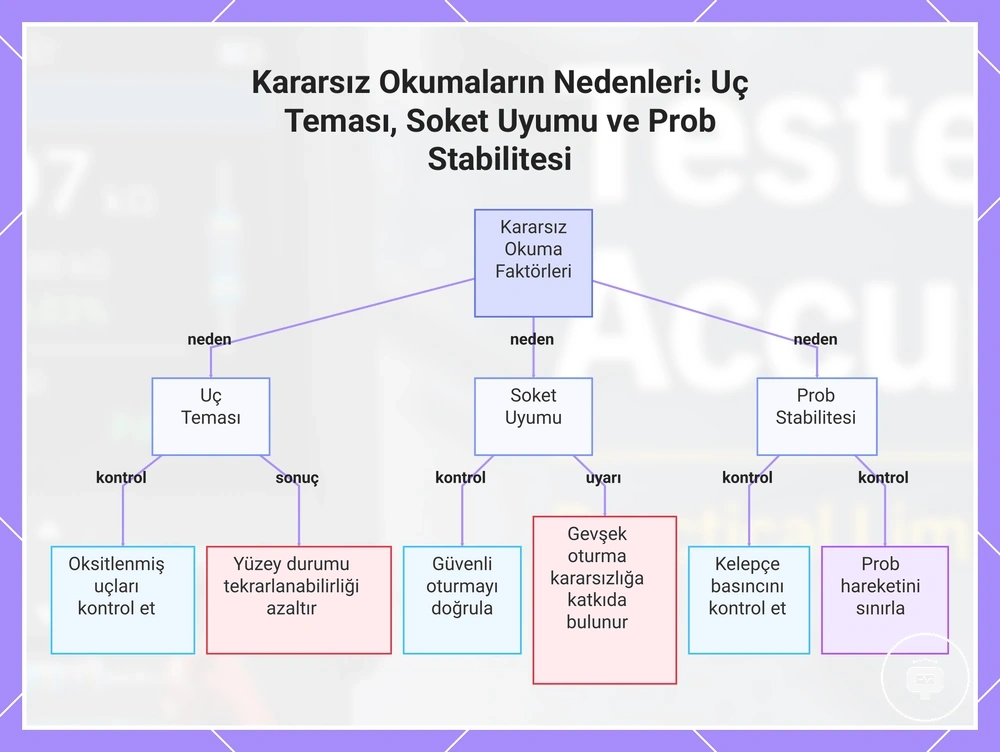

Bu grafik, kararsız okumalara neden olabilecek üç ana fiziksel bağlantı faktörünü ve her biri için temel kontrolleri gösterir.

Pil Seviyesi, Güç Kararlılığı ve Test Cihazı Durumu

Pil seviyesi, güç kararlılığı ve test cihazı durumu, tekrarlanabilirliği ve algılama davranışını etkileyebilir çünkü test cihazının çalışma durumu, görüntülenen bir değeri ne kadar tutarlı ürettiğini etkileyebilir. Düşük pil, kararsız güç veya değişmiş bir test cihazı durumu, bazı koşullar altında okuma güvenini azaltabilir ve etki modele göre değişebilir.

Tekrarlanan okumalar tutarsız hale geldiğinde, test cihazının çalışma durumunu kontrol etmek, değişimin bileşenden ziyade test cihazıyla ilgili olup olmadığını belirlemeye yardımcı olabilir. Aşağıdaki kontrol listesi, her test cihazının aynı şekilde davrandığını ima etmeden, tekrarlanabilirliği etkileyebilecek yaygın çalışma durumu koşullarını doğrular. Bu kontroller, kalibrasyon veya modele özgü yönergelerin yerini almaktan ziyade okuma güvenini nitelemeye yardımcı olur. Test cihazı durumunu onayladıktan sonra, benzer çalışma koşulları altında tekrarlanabilirliği karşılaştırmak için aynı ölçümü tekrarlayın.

• Pil seviyesini kontrol edin, çünkü düşük pil bazı test cihazlarında okuma güvenini azaltabilir.
• Güç kararlılığını doğrulayın, çünkü kararsız güç görüntülenen değerin tutarlılığını etkileyebilir.
• Yakın zamanda yapılan bir sıfırlama sonrasında veya bir kendi kendine test durumu sırasında test cihazı durumunu doğrulayın, çünkü çalışma durumu algılama davranışını etkileyebilir.
• Herhangi bir mod sınırlamasını veya çalışma modu değişikliğini gözden geçirin ve ilgili olduğunda normal ısınma davranışına izin verin, çünkü bu koşullar okuma yorumlamasını niteleyebilir.
• Okumalar belirsiz kalırsa, test cihazı durumunu onayladıktan sonra tekrarlanabilirliği karşılaştırmak için aynı ölçümü tekrarlayın.

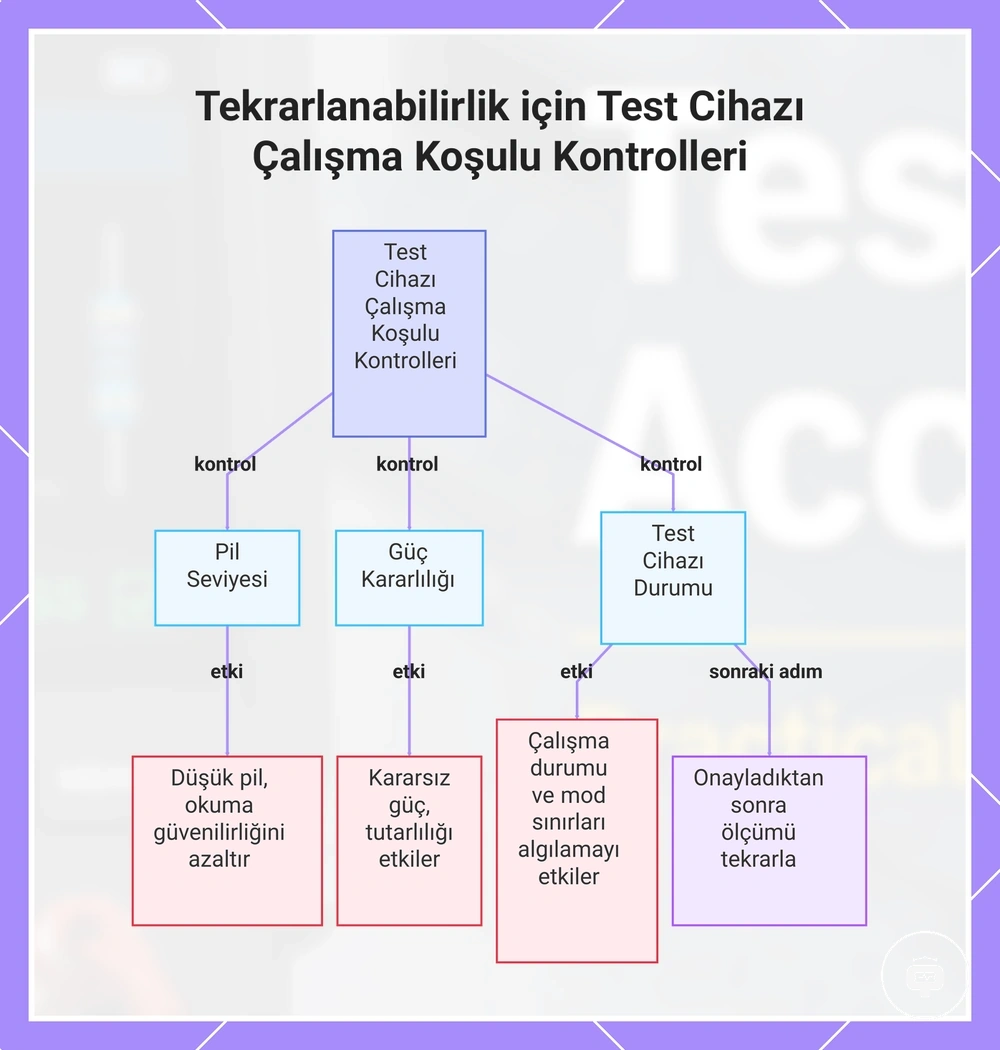

Bu grafik, okuma tekrarlanabilirliğini etkileyen test cihazı çalışma koşullarına yönelik temel kontrolleri ve doğrulama sonrası önerilen sonraki adımı gösterir.

Yanlış veya Kararsız Değerlerin Arkasındaki Pratik Sınırlamalar

Yanlış değerler ve kararsız okumalar genellikle tek bir kesin hatadan ziyade aralık sınırlamaları, devre etkisi, zayıf temas, bileşen durumu veya algılama sınırlamalarıyla ilgilidir. Test cihazı bileşeni veya test koşullarını yeterli güvenle yorumlayamadığında algılamama ve beklenmeyen otomatik tanımlama da meydana gelebilir. Bu nedenler, okuma bir karar için kullanılmadan önce gruplandırılmalıdır.

Görüntülenen bir değer değiştiğinde, mantıksız göründüğünde veya görünmediğinde, aynı belirtinin birden fazla olası nedeni olabilir. Bir aralık sorunu değere olan güveni azaltabilir, devre etkisi test cihazının algıladığını değiştirebilir, zayıf temas kararsız okumalar oluşturabilir ve bileşen durumu algılamayı etkileyebilir. Aşağıdaki tablo, belirtiyi bir arıza kanıtı olarak ele almadan, her belirtiyi olası bir özellik sorunu, yerel bir kontrol ve ortaya çıkan karar riskiyle eşler.

Belirti	Olası özellik sorunu	Kontrol	Anlamı
Yanlış veya beklenmeyen değer	Aralık sınırlamaları, devre etkisi veya bileşen durumu	Test koşullarını beklenen bileşen türü ve aralığıyla karşılaştırın.	Okuma sınırlı güvene sahip olabilir ve daha yüksek riskli bir karardan önce doğrulama gerektirebilir.
Kararsız okumalar	Zayıf temas, değişen test koşulları veya devre etkisi	Temas tutarlılığını kontrol edin ve ölçümü benzer koşullar altında tekrarlayın.	Değişim, bir bileşen arızasından ziyade düzeneği yansıtabilir.
Algılamama	Algılama sınırlamaları, desteklenmeyen davranış veya bileşen durumu	Bileşenin doğru bağlandığını ve test cihazının pratik algılama yeteneği dahilinde olduğunu doğrulayın.	Algılamama, tek başına bileşeni arızalı olarak tanımlamaz.
Yanlış otomatik tanımlama	Belirsiz bileşen davranışı, devre etkisi veya algılama sınırlamaları	Testi benzer koşullar altında tekrarlayın ve sonucu beklenen bileşen kategorisiyle karşılaştırın.	Görüntülenen etiket daha düşük tanımlama güvenine sahip olabilir ve nihai bir sonuç olarak ele alınmamalıdır.

Bu belirtiler, mutlak arıza sonuçlarından ziyade güven sinyalleri olarak yorumlanmalıdır. Sonuç bir onarım veya değiştirme kararını etkilediğinde, daha kapsamlı bir teşhis süreci için wrong readings troubleshooting kullanın.

Aralık Sınırları ve Düşük Değerli Ölçümler

Aralık sınırları ve düşük değerli ölçümler ek dikkat gerektirir çünkü düşük uç, yüksek uç veya çözünürlük sınırına yakın okumalar, test cihazı sınırlamalarına karşı daha hassas olabilir. Düşük direnç, küçük kapasitans ve ESR benzeri değerler, prob ucu direnci, çözünürlük sınırlamaları ve ekran yuvarlamasından etkilenebilir. Bu aralık sınırı değerleri, otomatik olarak geçerli veya geçersiz sonuçlardan ziyade dikkat bölgeleridir.

Aralık sınırı davranışı, test koşullarındaki veya ekran çözünürlüğündeki küçük değişikliklerin değerin nasıl yorumlandığı üzerinde daha büyük bir etkiye sahip olabileceği anlamına gelir. Aşağıdaki tablo, yaygın düşük değerli ve aralık sınırı koşullarını, olası hassasiyet kaynaklarına ve sonuca duyulabilecek güvene göre gruplandırır. Hassas kararlar için kullanılan okumalar, olası hatanın sonucu etkileyebileceği durumlarda tekrarlanmalı veya doğrulanmalıdır.

Ölçüm koşulu	Hassas olma nedeni	Okumayla ilgili yapılacaklar
Düşük direnç	Prob ucu direnci ve temas etkileri, ölçülen değere göre önemli hale gelebilir.	Sonucu koşullu olarak ele alın ve benzer temas koşulları altında tekrarlanan okumaları karşılaştırın.
Küçük kapasitans	Çözünürlük sınırlamaları ve ekran yuvarlaması, alt aralık sınırına yakın değer güvenini azaltabilir.	Karar ayrı bir doğrulama gerektirmedikçe okumayı bir tahmin olarak kullanın.
ESR benzeri değerler	Düşük değerli ölçümler bağlantı kalitesine, aralık konumuna ve test cihazı yorumlamasına karşı hassas olabilir.	Ölçümü tekrarlayın ve tek bir görüntülenen değeri kesin sonuç olarak ele almaktan kaçının.
Yüksek uç veya aralık sınırı değerleri	Okuma, test cihazının pratik algılama veya ekran sınırlarına yaklaşabilir.	Ek dikkat gösterin ve karar riski yüksek olduğunda sonucu doğrulayın.

Devre İçi Etkinin Ölçülen Değerler Üzerindeki Etkisi

Devre içi etki, ölçülen değerleri etkileyebilir çünkü bir devreye bağlı bileşen, çevresindeki parçalarla elektriksel yolları paylaşabilir. Paralel yollar, şarjlı kapasitörler, yarı iletkenler, kart kirliliği ve kısmi deşarj, test cihazının bileşeni nasıl yorumladığını etkileyebilir. Sonuç olarak, bileşenin kendisi değişmemiş olsa bile çevresel devre yolları görüntülenen değeri etkileyebilir.

Aynı bileşeni önce ayrık bir bileşen olarak, ardından devreye bağlıyken ölçtüğünüzü düşünün. Aşağıdaki karşılaştırma, her devre içi sonucun güvenilmez olduğunu ima etmeden, çevresel devre koşullarının okumayı nasıl niteleyebileceğini gösterir.

Ayrık bileşen okuması	Devreye bağlı okuma
Test cihazı, bileşeni çevresel devre yollarından daha az etkiyle ölçer ve değer yorumlamasını daha doğrudan hale getirir.	Devredeki paralel yollar ve yarı iletkenler, görüntülenen değeri veya bileşen tanımlamasını etkileyebilir.
Kart kirliliği ve depolanmış yükün, bileşen uygun şekilde izole edildikten sonra okumayı etkileme olasılığı daha düşüktür.	Şarjlı kapasitörler, kısmi deşarj veya kart kirliliği, değişen veya beklenmeyen ölçülen değerlere katkıda bulunabilir.

Devre etkisinin okumayı etkileyip etkilemediği, devre düzenine ve bileşen bağlantılarına bağlıdır. Çevresel devre yolları güvenilir bir yorumlamayı engellediğinde veya bir ölçümün bağlı devre etkisinden ziyade ayrık bileşeni temsil etmesi gerektiğinde izolasyon uygun olabilir.

Otomatik Algılama Sınırlamaları ve Bileşen Tanımlama Hataları

Otomatik algılama parçaları yanlış etiketlediğinde veya bir bileşeni algılayamadığında, sinyal deseni genellikle güvenilir bileşen tanımlaması için çok belirsizdir. Bu nedenle, görüntülenen bir bileşen etiketi, test cihazının arızalı olduğunu göstermeksizin daha düşük tanımlama güvenine sahip olabilir. Otomatik algılama, yorumlanabilir bileşen davranışına bağlıdır.

Otomatik algılama, ölçülen elektriksel davranışı beklenen sinyal desenleriyle karşılaştırır, ancak sonucu birden fazla koşul etkileyebilir. Aşağıdaki neden-sonuç ilişkileri, test cihazı arızasını ima etmeden algılama belirsizliğinin neden oluşabileceğini açıklar.

• Hasarlı parçalar düzensiz bir sinyal deseni üretebilir, bu da tanımlama güvenini azaltabilir veya test cihazının parçaları yanlış etiketlemesine neden olabilir.
• Alışılmadık yarı iletken yapıları veya desteklenmeyen bileşen türleri, test cihazının beklenen algılama desenleriyle eşleşmeyebilir ve tanımlama belirsizliğini artırabilir.
• Karışık devre yolları ölçülen sinyal desenini değiştirebilir ve bu da görüntülenen bileşen tanımlamasını etkileyebilir.
• Zayıf temas veya düşük pil sinyal kalitesini düşürebilir, otomatik algılamanın bir bileşeni algılayamamasına veya tanımlama güveninin azalmasına neden olabilir.
• Birden fazla koşul örtüşebilir, bu nedenle bir algılama hatası mutlaka arızalı bir bileşen veya kusurlu bir test cihazı anlamına gelmez.

Görüntülenen tür, pin yapısı veya ölçülen değer tekrarlanan ölçümlerden sonra net değilse, görüntülenen bilgileri yorumlama konusunda ek rehberlik için reading tester results bölümüne bakın.

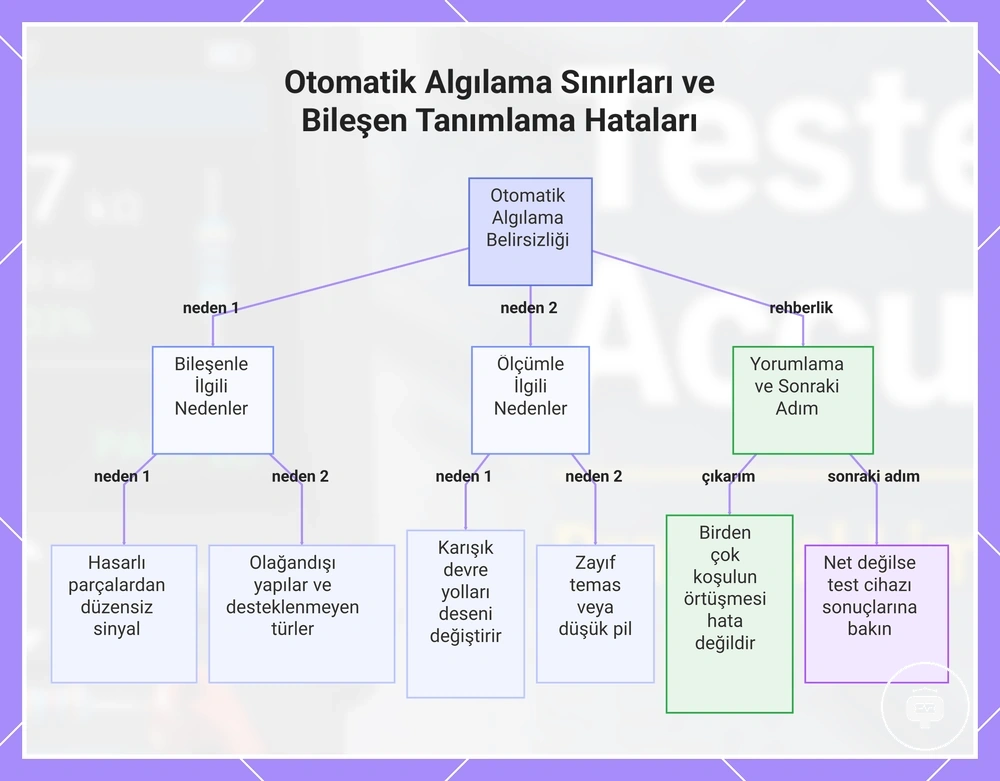

Bu grafik, otomatik algılama belirsizliğinin ana nedenlerini ve test cihazı arızası varsaymadan algılama hatalarının nasıl yorumlanacağını gösterir.

Düşük Maliyetli Test Cihazları İçin Gerçekçi Doğruluk Beklentileri

Düşük maliyetli test cihazları, gerçekçi doğrulukları yalnızca fiyata değil, amaçlanan ölçüm görevine göre değerlendirildiğinde pratik değer sağlayabilir. Güven; bileşen aralığı, ekran çözünürlüğü, temas donanımı, belirtilen tolerans, yapı kalitesi ve mevcut kalibrasyon desteği gibi faktörlere bağlı olabilir. Daha düşük bir fiyat seviyesi, otomatik olarak yanlışlık olarak ele alınmamalıdır.

Ek doğrulama gerekip gerekmediğine karar vermeden önce ayrık bileşenleri tanımlamak ve tekrarlanabilir onarım kontrolleri yapmak için bütçe dostu bir test cihazı kullandığınızı düşünün. Birçok hobi ve onarım durumunda, test cihazı pratik sınırları dahilinde kullanıldığında kullanılabilir tanımlama ve tutarlı okumalar kabul edilebilir güven sağlayabilir. Daha sıkı belirtilen tolerans gereksinimleri veya daha yüksek ölçüm riski söz konusu olduğunda, yapı kalitesi, kalibrasyon desteği ve temas donanımı daha önemli hale gelebilir. Uygun güven seviyesi, yalnızca maliyetten ziyade kullanım amacına bağlıdır.

Ana maliyetle ilgili faktörleri karşılaştırmak, tüm uygun fiyatlı test cihazlarının aynı performansı gösterdiğini varsaymak yerine dengeli beklentiler oluşturmaya yardımcı olur. Aşağıdaki tablo, yaygın maliyet-değer ödünleşmelerini özetler ve her faktörün güveni ne zaman etkileyebileceğini vurgularken, nihai kararı satın alma fiyatından ziyade ölçüm ihtiyaçlarına odaklı tutar.

Maliyetle ilgili faktör	Doğruluk üzerindeki etkisi	Ne zaman önemlidir
Ekran çözünürlüğü	Daha fazla ekran ayrıntısı okuma yorumlamasını iyileştirebilir ancak tek başına ölçüm doğruluğunu artırmaz.	Görüntülenen değerler arasındaki küçük farklılıkları ayırt ederken.
Temas donanımı	Bağlantı kalitesi, tekrarlanabilir onarım kontrollerini ve okuma güvenini etkileyebilir.	Küçük uçları ölçerken veya aynı testi tekrarlarken.
Belirtilen tolerans	Belirtilen tolerans, ölçümde beklenen güveni nitelemeye yardımcı olur.	Ölçüm kararları daha yakın değer uyumuna bağlı olduğunda.
Kalibrasyon desteği	Kalibrasyon desteği, test cihazına bağlı olarak uzun vadeli ölçüm güvenini artırabilir.	Zaman içinde tutarlı ölçümler gerektiğinde.
Fiyat seviyesi	Fiyat tasarrufu, önemli özellikler veya destek sınırlıysa ölçüm riskini artırabilir.	Daha yüksek güven gerektiren ölçüm kararları alındığında.

Tam maliyet-değer ödünleşmesini amaçlanan uygulamaya göre değerlendirin, çünkü ölçüm güveni yalnızca fiyata değil, uygunluğa dayanmalıdır.

Test Cihazı Seçmeden Önce Kontrol Edilmesi Gereken Doğruluk Sinyalleri

Doğruluk sinyalleri, bir test cihazı seçerken pratik karar kriterleri olarak değerlendirilmelidir. En kullanışlı sinyaller, test cihazının gerekli bileşen aralığı ve ölçüm koşulları dahilinde nasıl performans gösterebileceğini gösterir. Bu doğrulukla ilgili özellikler, satın alma kararına kozmetik özelliklerden daha fazla yön vermelidir.

Çözünürlük, belirtilen tolerans ve desteklenen aralık, test cihazının ne kadar ayrıntı gösterdiğini ve bu ayrıntının nerede yararlı kalabileceğini niteledikleri için temel özellik sinyalleridir. Daha yüksek çözünürlük okuma ayrıntısını iyileştirebilir, ancak tek başına doğruluğu onaylamaz. Belirtilen bir tolerans, beklenen güveni çerçevelemeye yardımcı olabilirken, desteklenen aralık test edilmesi muhtemel bileşen değerleriyle eşleşmelidir. Bu nedenle aralık kapsamı ve tolerans, izole iddialar olarak ele alınmak yerine birlikte değerlendirilmelidir.

Kararlı temaslar, tekrarlanabilirlik ve ekran netliği, okumaların ne kadar kolay elde edilip yorumlanabileceğine dair pratik kanıt sağlar. Temas donanımı bileşen uçlarını tutarlı bir şekilde tutmalı, tekrarlanan testler benzer koşullar altında makul ölçüde benzer sonuçlar üretmeli ve ekran, bileşen tanımlamasını ölçülen değerden net bir şekilde ayırmalıdır. Bu sinyaller genellikle dekoratif ekranlar, ekstra renkler veya diğer zayıf ilgili özelliklerden daha çok ölçüm güveniyle ilgilidir.

Kalibrasyon desteği ve kendi kendine test desteği, test cihazının beklendiği gibi çalıştığını doğrulamaya yardımcı olduklarında güven katabilir. Tasarımın anlaşılabilir durum sinyalleri, referans kontrol davranışı veya uygun kalibrasyon kontrollerine erişim sağlayıp sağlamadığını, kendi kendine testin varlığının doğruluğu kanıtladığını varsaymadan kontrol edin. Bu özellikler, aralık, tolerans, temas ve tekrarlanabilirlik kriterlerinin yerini almaktan ziyade seçim kararını nitelemelidir.

Aşağıdaki kontrol listesi, ana kriterleri neye bakılacağına ve her sinyalin ölçüm güvenini neden etkileyebileceğine göre düzenler. Doğruluk sinyallerini birlikte bir seçim çerçevesi olarak kullanın, çünkü tek bir özellik her test ihtiyacı için uygunluğu belirlemez.

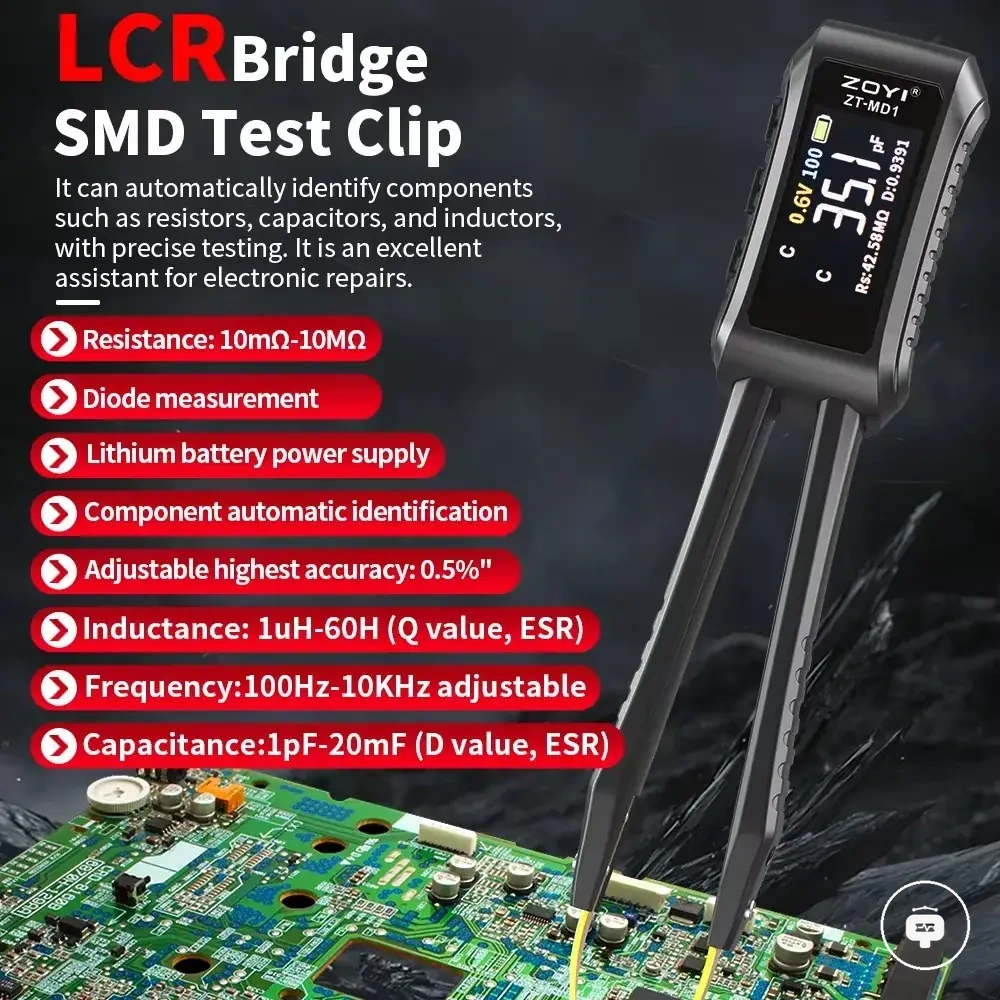

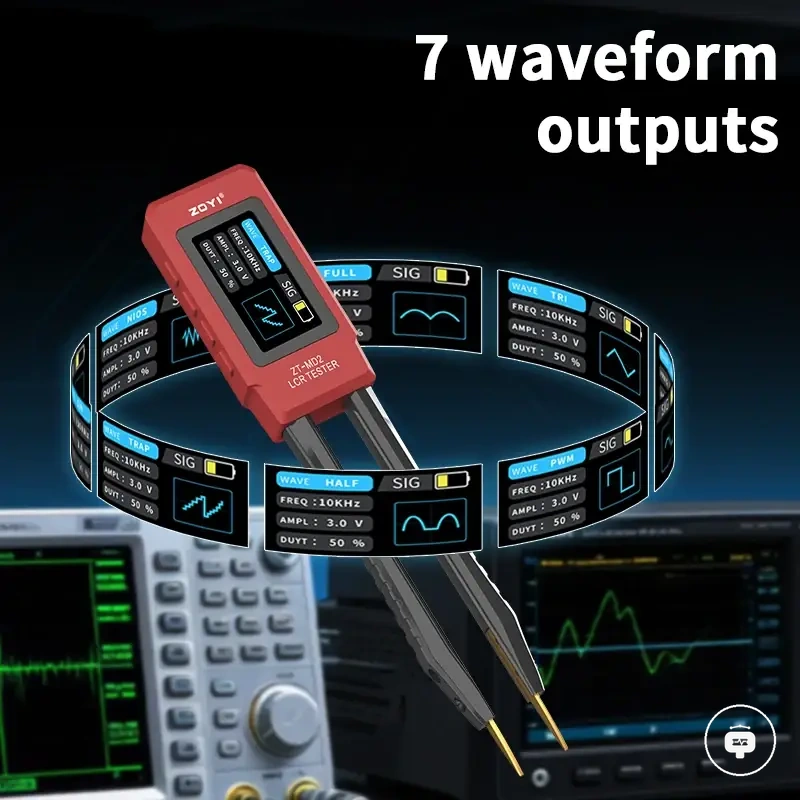

Aşağıda karşılaştırmayı kolaylaştırabilecek ürün örnekleri yer alır. Satın almadan önce uyumluluk kriterlerini, temel özellikleri ve ürün ayrıntılarını mutlaka kontrol edin.

• Çözünürlük: Görüntülenen ayrıntının ayırt etmeniz gereken değer farklılıkları için uygun olup olmadığını kontrol edin; ekstra basamaklar tek başına doğruluğu onaylamaz.
• Belirtilen tolerans: Beklenen okuma güvenini nitelemeye yardımcı olan açıkça sunulmuş bir tolerans veya doğruluk ifadesi arayın.
• Desteklenen aralık: İlgili bileşen türlerinin ve olası değerlerin test cihazının belirtilen çalışma aralığı içinde olduğunu doğrulayın.
• Kalibrasyon desteği: Test cihazının zaman içinde ölçüm güvenini doğrulamak veya sürdürmek için pratik bir yol sağlayıp sağlamadığını kontrol edin.
• Kendi kendine test desteği: Test cihazı durumu belirsizliğini belirlemeye yardımcı olabilecek net çalışma durumu veya kendi kendine test bilgisi arayın.
• Kararlı temaslar: Soket, klips veya prob temasını tutarlı yerleştirme açısından değerlendirin çünkü kararsız temas tekrarlanabilirliği azaltabilir.
• Tekrarlanabilirlik: Benzer koşullar altında tekrarlanan ölçümlerin amaçlanan karar için yeterince tutarlı kalma olasılığını değerlendirin.
• Ekran netliği: Bileşen tanımlaması, pin bilgileri ve ölçülen değerlerin dekoratif sunuma güvenmeden ayırt edilmesinin kolay olduğunu kontrol edin.

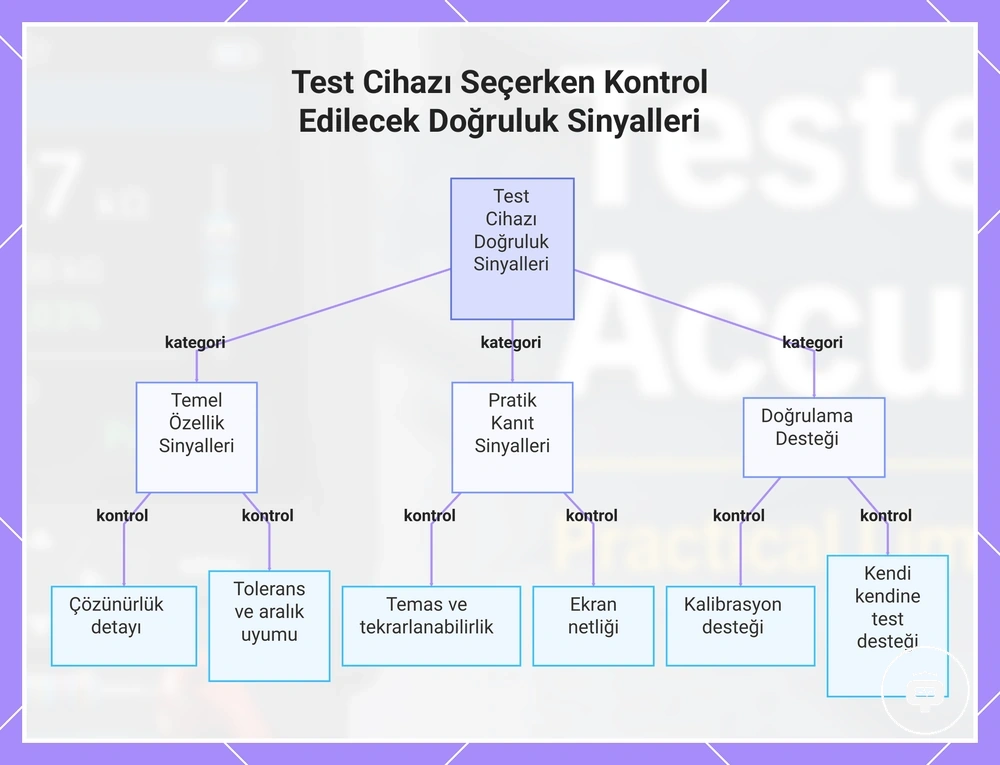

Bu grafik, bir test cihazı seçerken değerlendirilmesi gereken ana doğruluk sinyallerini, temel özellikler, pratik kanıtlar ve doğrulama desteği olarak gruplandırır.

Çözünürlük, Tolerans ve Belirtilen Ölçüm Aralığı

Çözünürlük, bir test cihazının sunabileceği ekran ayrıntısını tanımlarken, tolerans ve belirtilen ölçüm aralığı, görüntülenen değere ne kadar güven duyulabileceğini niteleyen unsurlardır. Görüntülenen basamaklar daha küçük değer değişikliklerini gösterebilir, ancak yuvarlama ve aralık sınırlamaları yorumlamayı etkilemeye devam eder. Bu nedenle, doğruluk iddiaları değerlendirilirken ekran ayrıntısı güvenilir doğruluktan ayrıştırılmalıdır.

Aşağıdaki tablo, ekran ayrıntısını güvenilir ölçüm aralığından ayırarak çözünürlük, tolerans ve belirtilen ölçüm aralığının birlikte değerlendirilebilmesini sağlar. Tolerans ifadesi, belirtilen koşullar altında beklenen güveni nitelemeye yardımcı olurken, bileşene özgü aralıklar ölçümlerin yorumlanmasının amaçlandığı yerleri gösterir. Görüntülenen basamaklar tek başına doğruluğu kanıtlamaz ve okumalar belirtilen aralığın sınırlarına yaklaştığında aralık sınırı dikkati daha önemli hale gelir. Bu kriterlerin birlikte okunması, tek bir özelliğe güvenmekten daha güçlü bir satın alma kararı temeli sağlar.

Kriter	Size ne söyler	Kanıtlamadığı şey
Çözünürlük	Görüntülenen basamaklar aracılığıyla ne kadar ekran ayrıntısı gösterildiği.	Görüntülenen değerin doğru olduğu veya yuvarlamadan etkilenmediği.
Tolerans	Tolerans ifadesinin beklenen ölçüm güvenini nasıl nitelediği.	Tek bir toleransın tüm ölçümlerde eşit şekilde geçerli olduğu.
Belirtilen ölçüm aralığı	Test cihazının hangi bileşene özgü aralıklarda ölçüm yapmasının amaçlandığı.	Her aralık sınırına yakın okumaların aynı düzeyde güven sağladığı.

Kalibrasyon Desteği ve Kendi Kendine Test Kullanılabilirliği

Kalibrasyon desteği ve kendi kendine test kullanılabilirliği, ölçüm doğruluğunun kanıtı olarak değil, güvenle ilgili kriterler olarak değerlendirilmelidir. Kendi kendine test işlevi, test cihazının amaçlandığı gibi çalıştığını göstermeye yardımcı olabilirken, kalibrasyon desteği gelecekteki ölçümlere olan güveni artırabilir. Kalibrasyon desteği güveni artırır ancak hassasiyeti garanti etmez.

Aşağıdaki kontrol listesi, kalibrasyonla ilgili sinyalleri kalibrasyon prosedürlerinden ayırarak satın alma kriteri olarak değerlendirilebilmelerini sağlar. Özellikler modele göre değişebilir ve her sinyal tek başına değil, diğer özellik kriterleriyle birlikte değerlendirilmelidir.

• Kendi kendine test modu: Kendi kendine test modu temel çalışma durumunu doğrulayabilir, ancak ölçüm doğruluğunu kanıtlamaz.
• Kısa devre uçları: Desteklendiğinde, kısa devre uçları, test cihazı tasarımına bağlı olarak prob ucu direnci telafisine veya bir referans kontrolüne yardımcı olabilir.
• Referans bileşenler: Referans bileşenler, zaman içinde ölçüm tutarlılığını karşılaştırmaya yardımcı olabilir, ancak her okumayı doğrulamazlar.
• Kalibrasyon uyarıları: Kalibrasyon uyarıları, kesin sonuçları onaylamadan, ne zaman dikkat veya bir kalibrasyon özelliğinin uygun olabileceğini gösterebilir.
• Tekrar kontrolleri: Benzer koşullar altında tekrar kontrolleri, okuma tutarlılığına olan güveni artırabilir, ancak tutarlı okumalar tek başına mutlak doğruluğu onaylamaz.

Prosedür ayrıntısına ihtiyaç duyulursa, seçim rehberliği yerine bkz. calibration checks.

Tekrarlanan Testlerde Kararlı Okumalar

Tekrarlanan testlerde kararlı okumalar, bir test cihazının aynı bileşeni benzer koşullar altında ne kadar tutarlı ölçtüğünü gösterdikleri için yararlı bir doğruluk sinyalidir. Tekrarlanan testler tekrarlanabilirliği nitelemeye yardımcı olur, ancak okuma kararlılığı mutlak doğruluğu kanıtlamaktan ziyade güveni destekler.

Kararlı okumalar en anlamlı olduğu durum, tekrar test koşullarının karşılaştırılabilir kalmasıdır. Aşağıdaki kontrol listesi, tekrarlanabilirliği etkileyebilecek ve tek başına değil birlikte kontrol edilmesi gereken yerel koşulları gösterir.

• Aynı bileşen: Okumadaki değişikliklerin parça değiştirmekten kaynaklanmaması için ölçümleri aynı bileşen üzerinde tekrarlayın.
• Soket konumu: Mümkün olduğunda aynı soket konumunu koruyun, çünkü farklı bir konum temas koşulunu değiştirebilir.
• Yeniden yerleştirilen uçlar: Bir testi tekrarlarken uçları tutarlı bir şekilde yeniden yerleştirin, çünkü farklı yerleştirme okuma kararlılığını etkileyebilir.
• Pil durumu: Okumaları benzer bir pil durumu altında karşılaştırın, çünkü güç koşulları bazı test cihazlarında tekrarlanabilirliği etkileyebilir.
• Temas basıncı: Temas basıncını tutarlı tutun, çünkü değişen basınç elektriksel bağlantıyı değiştirebilir.
• Değer kayması: Tekrarlanan testler boyunca değer kaymasını izleyin, çünkü değişen okumalar değişen test koşullarını veya azalan güveni gösterebilir.

Bir Bileşen Test Cihazının Ne Zaman Yeterince Doğru Olduğu

Bir bileşen test cihazı, aralığı, tekrarlanabilirliği, tolerans beklentisi ve karar riski pratik işle eşleştiğinde yeterince doğrudur. Gerekli güven, evrensel bir doğruluk eşiğinden ziyade ölçüm görevine bağlıdır, bu nedenle sonuca güvenmeden önce test cihazı kullanım amacına göre değerlendirilmelidir.

Bilinmeyen parçaları ayırma gibi düşük riskli görevler için, test cihazı beklenen aralıkta tutarlı sonuçlar ürettiğinde kararlı yaklaşık değerler yeterli pratik güven sağlayabilir. Bu durumlarda tekrarlanabilirlik genellikle ince ölçüm hassasiyetinden daha önemlidir. Birçok düşük riskli karar için yaklaşık güven kabul edilebilir olabilir.

Onarım ön değerlendirmesi için, tekrarlanan ölçümler tutarlı kaldığında bir bileşen test cihazı, olası arızalı bir bileşeni belirlemeye yardımcı olacak kadar doğru olabilir. Sonucun uygunluğu, beklenen tolerans beklentisine ve yanlış bir kararın sonuçlarına bağlıdır. Karar riski arttıkça, ek doğrulama uygun hale gelebilir.

Toleransa duyarlı çalışma veya dokümantasyon amaçlı ölçüm için daha yüksek güven gerekebilir çünkü küçük ölçüm farklılıkları sonucu etkileyebilir. Gerekli tolerans beklentisi test cihazının pratik yeteneğini aşarsa, sonuca güvenmeden önce doğrulama ihtiyacı artar. Daha sıkı doğrulama gerektiğinde harici bir kontrol uygun olabilir.

Aşağıdaki kontrol listesi, yaygın kullanım durumlarını gerekli güven ve doğrulama ihtiyacına göre düzenler. Pratik işi karar eşiğiyle ilişkilendirmeye yardımcı olur, tek bir test cihazının her durum için uygun olduğunu varsaymak yerine.

• Bilinmeyen parçaları ayırma: Kabul edilebilir yaklaşık güven yeterli olabilir; doğrulama genellikle yalnızca tanımlama belirsiz kalırsa gerekir.
• Olası arızalı bileşenleri kontrol etme: Orta düzey güven, sorun giderme kararlarını destekleyebilir; sonuç daha yüksek karar riski taşıdığında doğrulayın.
• Hobi onarımı: Beklenen aralıktaki kararlı okumalar birçok pratik görev için yeterli olabilir; daha fazla doğrulama uygulamaya bağlıdır.
• Toleransa duyarlı çalışma: Genellikle daha yüksek güven gerekir; ölçüme güvenmeden önce doğrulama uygun olabilir.
• Dokümantasyon amaçlı ölçüm: Genellikle daha yüksek güven beklenir; nihai değerleri kaydetmeden önce harici bir kontrol uygun olabilir.

Bir bileşen test cihazının yeterince doğru olup olmadığına, pratik işi aralığı, tekrarlanabilirliği, tolerans beklentisi ve karar riski ile değerlendirerek karar verin. Kararlı yaklaşık değerler gerekli güveni karşıladığında test cihazı yeterli olabilirken, daha yüksek riskli veya daha sıkı toleranslı çalışma ek doğrulamayı haklı çıkarabilir.

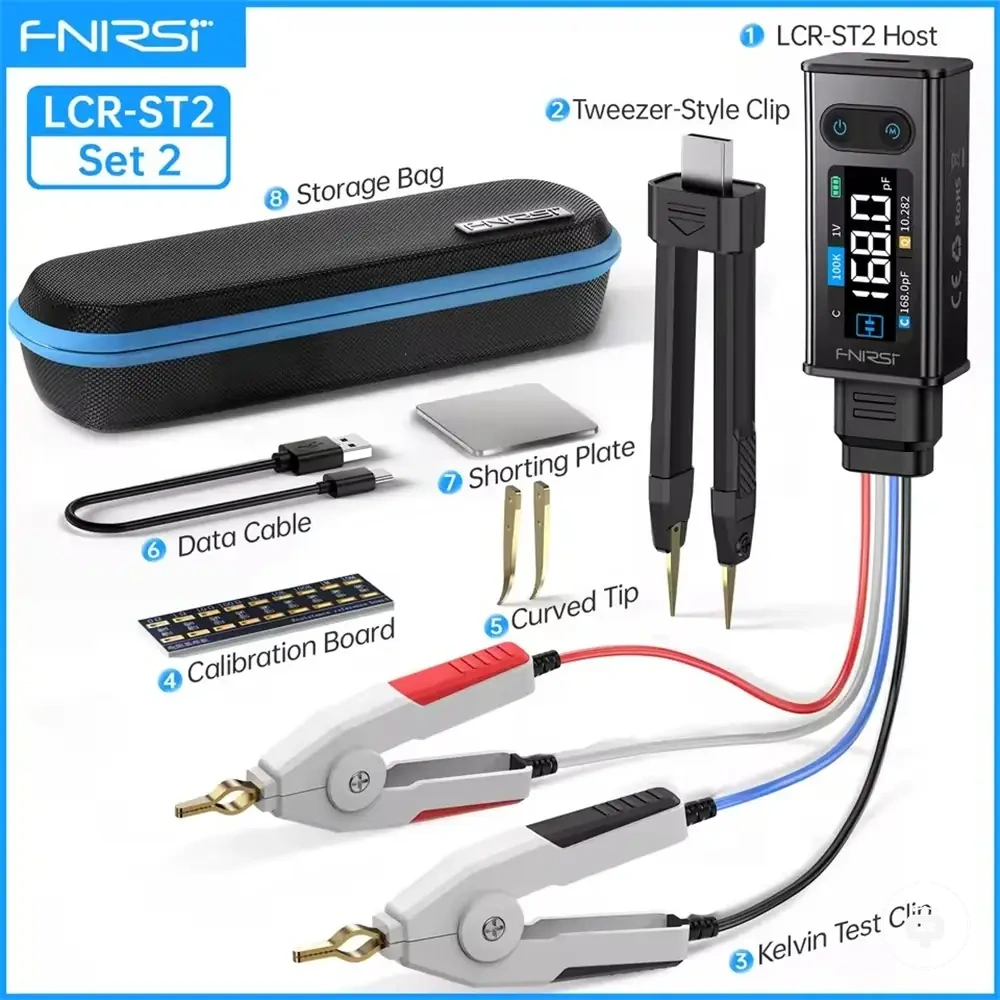

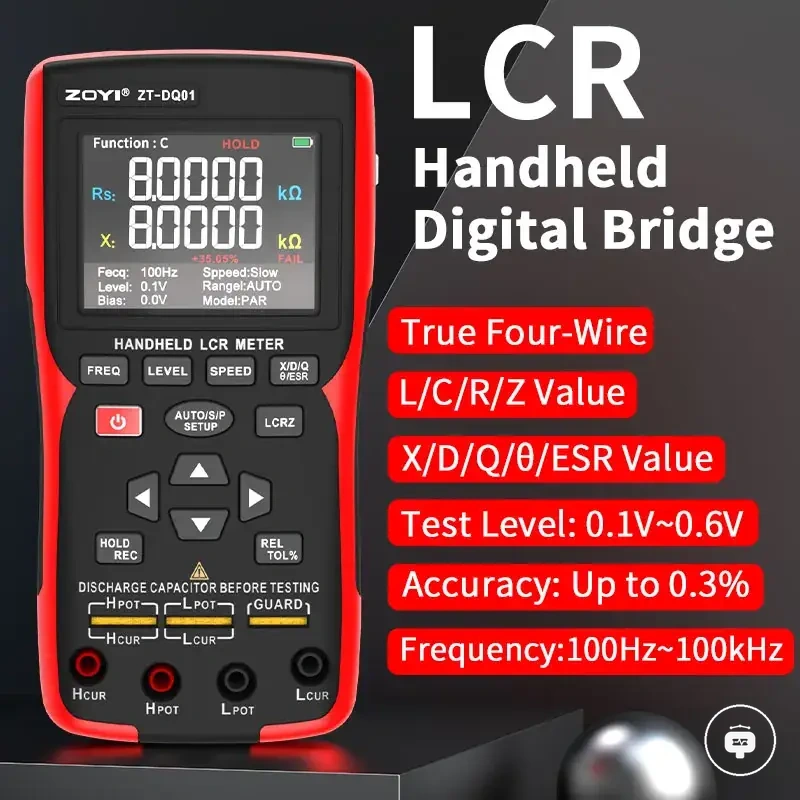

Aşağıda karşılaştırmayı kolaylaştırabilecek ürün örnekleri yer alır. Satın almadan önce uyumluluk kriterlerini, temel özellikleri ve ürün ayrıntılarını mutlaka kontrol edin.

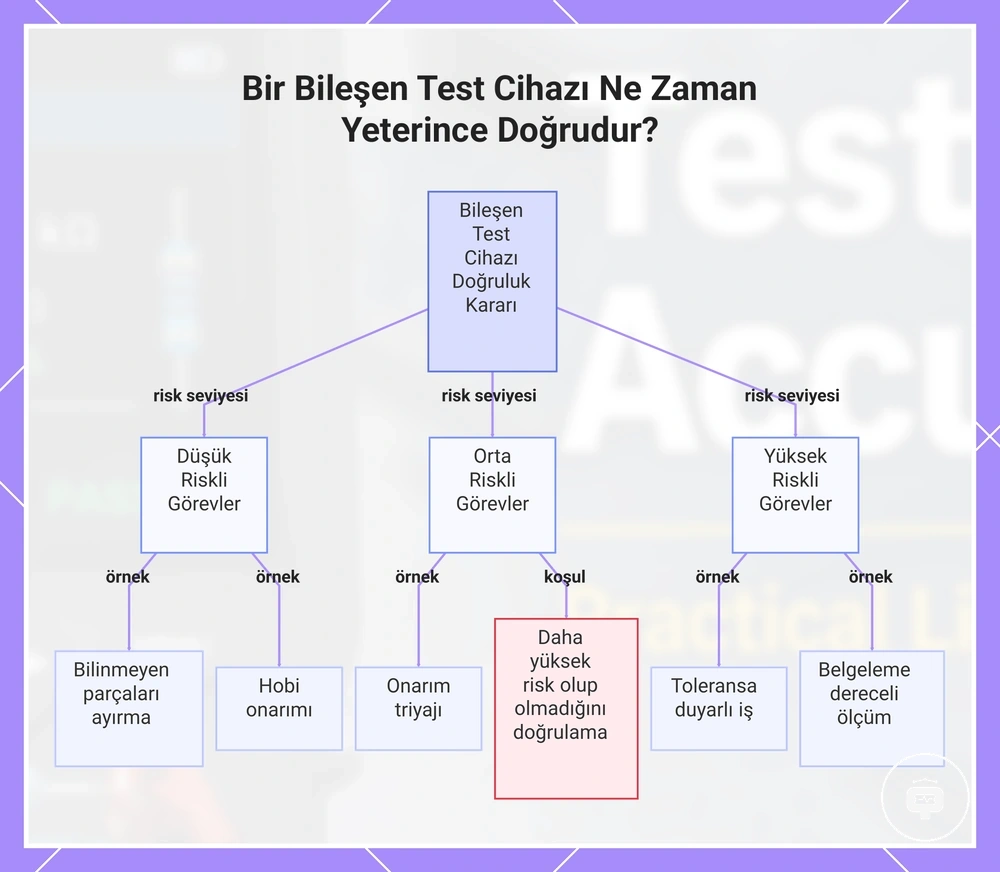

Bu grafik, yaygın kullanım durumlarını gerekli güven ve doğrulama ihtiyacına göre düzenleyerek, bir bileşen test cihazının iş için yeterince doğru olup olmadığına karar vermeye yardımcı olur.

Sonuçların Başka Bir Ölçüm Cihazıyla Doğrulama Gerektirdiği Durumlar

Bir test cihazı sonucu yüksek riskli bir onarımı kontrol ettiğinde, beklenen değerlerle çeliştiğinde, bir aralık sınırına yakın olduğunda veya test cihazının makul ölçüde destekleyebileceğinden daha sıkı bir tolerans gerektirdiğinde, başka bir ölçüm cihazı veya referans yöntemiyle doğrulama uygundur. Bu durumlar karar güvenini azaltabilir çünkü görüntülenen değerin güvenilmeden önce onaylanması gerekebilir. Ana doğrulama tetikleyicileri yüksek riskli onarım, beklenen değerlerle çelişki, aralık sınırı belirsizliği ve daha sıkı tolerans gereksinimleridir.

Gerekli güven, tek bir test cihazı sonucunun sağlayabileceğini aştığında, harici bir kontrol, test cihazının pratik rolünün yerini almadan kararı nitelemeye yardımcı olabilir. Multimetre kontrolleri temel elektriksel davranışı doğrulayabilirken, belirli ölçülen özellikleri onaylamak için bir LCR veya ESR benzeri referans yöntemi daha uygun olabilir. Tekrarlanan test sonuçlarını, bilinen referans parçalarını ve veri sayfası toleransını karşılaştırmak da görüntülenen değerin tutarlı olup olmadığını belirlemeye yardımcı olabilir. Aşağıdaki karşılaştırma, test cihazı güvenini uygun doğrulama yönteminden ayırır.

Tetikleyici	Test cihazı güveninin neden sınırlı olabileceği	Daha iyi doğrulama yöntemi
Yüksek riskli onarım	Yanlış bir sonuç, önemli bir onarım kararını etkileyebilir.	Başka bir ölçüm cihazı veya uygun bir referans yöntemiyle onaylayın.
Beklenen değerlerle çelişki	Test cihazı sonucu beklenen değer veya veri sayfası toleransıyla eşleşmeyebilir.	Multimetre kontrolleri, bilinen bir referans parçası veya ilgili veri sayfası toleransıyla karşılaştırın.
Aralık sınırı	Çözünürlük veya aralık sınırlamaları ölçüm sınırına yakın güveni azaltabilir.	Daha uygun bir ölçüm cihazıyla harici bir kontrol kullanın.
Daha sıkı tolerans	Gerekli güven, test cihazının pratik yeteneğini aşabilir.	Ölçülen özellik için uygun bir LCR veya başka bir referans yöntemi kullanın.
Tekrarlanan test farklılıkları	Değişen okumalar sonuca olan güveni azaltabilir.	Tekrarlanan testleri karşılaştırın ve gerekirse başka bir ölçüm cihazıyla onaylayın.

Doğrulama, evrensel bir gereklilikten ziyade koşullu risk kontrolü olarak kullanılmalıdır. Bir bileşen test cihazı, onay için başka bir ölçüm cihazı gerekse bile hızlı bir tanımlayıcı ve tarama aracı olarak kullanışlı kalır. Daha yüksek riskli durumlarda harici bir kontrole ihtiyaç duymak test cihazını daha az kullanışlı yapmaz; pratik karar güveninin sınırını tanımlar.
