Genauigkeit und praktische Messgrenzen elektronischer Bauteiltester

Die Genauigkeit eines elektronischen Bauteiltesters beschreibt, wie präzise er die Eigenschaften eines Bauteils unter den vorgesehenen Testbedingungen ermitteln kann. Diese Geräte bieten praktische Unterstützung bei der Bauteilidentifikation und wiederholbaren Prüfungen am Arbeitsplatz, jedoch keine laborbestätigte Sicherheit. Ihre Genauigkeit ist praktisch und kontextabhängig.

Die Messsicherheit hängt von Faktoren wie Bauteiltyp, Messbereich, Toleranz, Kontaktqualität, Kalibrierungszustand und der Notwendigkeit weiterer Überprüfungen ab. Die Ablesesicherheit kann zudem je nach Zustand des Bauteils und Konsistenz des Testaufbaus variieren. Stabile Messwerte können das Vertrauen in die Wiederholbarkeit verbessern, sollten jedoch nicht als garantierte Korrektheit betrachtet werden.

In der praktischen Anwendung kann ein elektronischer Bauteiltester eine ausreichende Genauigkeit für die Bauteilidentifikation und den Vergleich wiederholbarer Messungen bieten, während Präzisionsmessungen möglicherweise zusätzliche Überprüfungen erfordern, wenn Entscheidungen von engeren Toleranzen abhängen. Diese Unterscheidung hilft, praktische Grenzen von unrealistischen Erwartungen an die Messsicherheit zu trennen. Für einen breiteren Kauf- und Auswahlkontext siehe den Ratgeber zu elektronischen Bauteiltestern.

Praktische Anwendung	Präzisionsgrenze
Unterstützt die Bauteilidentifikation, wiederholbare Prüfungen am Arbeitsplatz und Entscheidungssicherheit basierend auf konsistenten Anzeigewerten.	Eine Überprüfung kann weiterhin erforderlich sein, wenn Kalibrierungs-, Toleranz- oder Messanforderungen eine höhere Sicherheit verlangen, als ein praktischer Bauteiltester bieten kann.

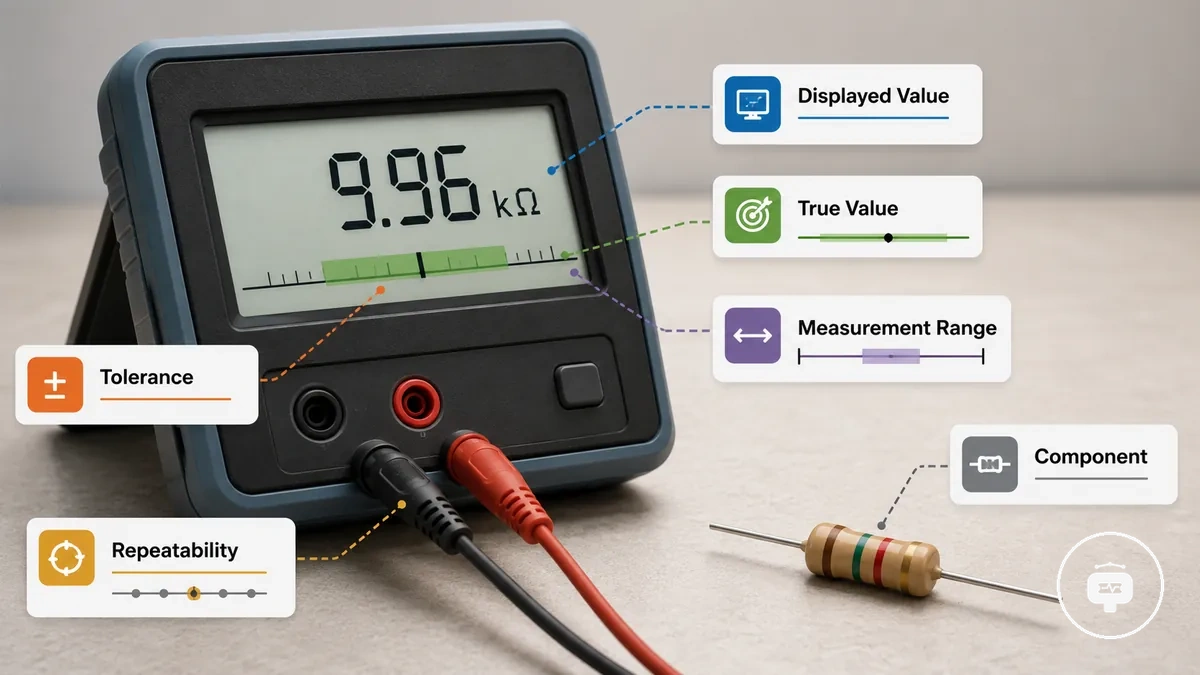

Was Genauigkeit bei elektronischen Bauteiltestern bedeutet

Die Genauigkeit eines elektronischen Bauteiltesters beschreibt das Verhältnis zwischen dem angezeigten Wert und dem erwarteten oder tatsächlichen Wert des Bauteils unter den Messbedingungen des Testers. Die Genauigkeit legt fest, wie nah die Testerausgabe am gemessenen Bauteil liegt, beweist jedoch nicht, dass der angezeigte Wert exakt ist. Der angezeigte Wert ist eine Schätzung innerhalb der Grenzen des Testers, des Bauteilzustands und der Messbedingungen.

Was Genauigkeit bedeutet, hängt vom Vergleich des Tester-Messwerts mit dem erwarteten Bauteilwert ab, anstatt den angezeigten Wert isoliert zu betrachten. Das unten beschriftete Beispiel zeigt den angezeigten Wert, den erwarteten oder Referenzwert sowie die Rolle der Toleranz bei der Interpretation der Messung.

Das Verhältnis zwischen dem angezeigten Wert, dem tatsächlichen Wert, der Toleranz und dem anwendbaren Messbereich bestimmt, wie der Messwert interpretiert werden sollte. Die Wiederholbarkeit kann die Identifikationssicherheit erhöhen, wenn ähnliche Messungen konsistent bleiben, obwohl ein stabiler Messwert dennoch vom tatsächlichen Wert abweichen kann. Ein brauchbarer Tester-Messwert ist nicht dasselbe wie eine kalibrierte Referenzmessung, dennoch kann ein Tester bei bestimmungsgemäßer Verwendung einen praktischen Nutzen für die Bauteilidentifikation und die routinemäßige Arbeit am Arbeitsplatz bieten.

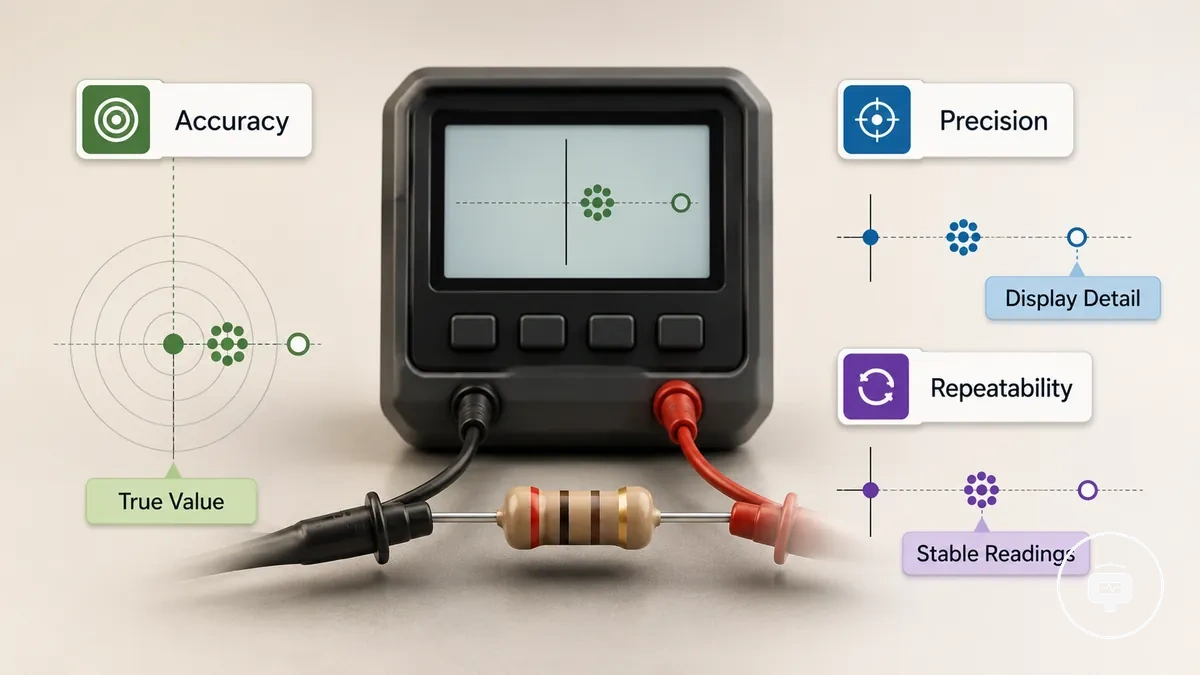

Genauigkeit, Auflösung und Wiederholbarkeit

Genauigkeit beschreibt, wie nah ein Messwert am tatsächlichen Wert liegt, Auflösung beschreibt den Detailgrad der Anzeige und Wiederholbarkeit beschreibt die Konsistenz wiederholter Messungen. Obwohl diese Begriffe eng miteinander verbunden sind, repräsentieren sie unterschiedliche Messqualitäten. Stabile Messwerte sollten nicht automatisch als korrekte Messwerte missverstanden werden.

Genauigkeit, Auflösung und Wiederholbarkeit werden bei der Interpretation von Bauteiltester-Anzeigen oft verwechselt. Das folgende Diagramm trennt die drei Konzepte, indem es den Unterschied zwischen korrekten Messwerten, detaillierten Messwerten und konsistenten Messwerten aufzeigt.

Begriff	Bedeutung	Was er nicht beweist
Genauigkeit	Nähe des angezeigten Werts zum tatsächlichen Wert oder Referenzwert.	Dass jeder Messwert unter allen Bedingungen korrekt ist.
Auflösung	Anzeigegenauigkeit und die Fähigkeit, kleine Unterschiede zwischen Messwerten zu erkennen.	Dass ein detaillierter Messwert nahe am tatsächlichen Wert liegt.
Wiederholbarkeit	Konsistenz über wiederholte Messungen unter ähnlichen Bedingungen.	Dass stabile Messwerte automatisch genau sind.

Stellen Sie sich ein Bauteil vor, das mehrfach mit nahezu identischen Ergebnissen gemessen wird. Diese wiederholten Messwerte zeigen Wiederholbarkeit, können jedoch dennoch vom Referenzwert abweichen. Dieses einfache Szenario verdeutlicht, dass Konsistenz allein nicht unbedingt Genauigkeit bedeutet.

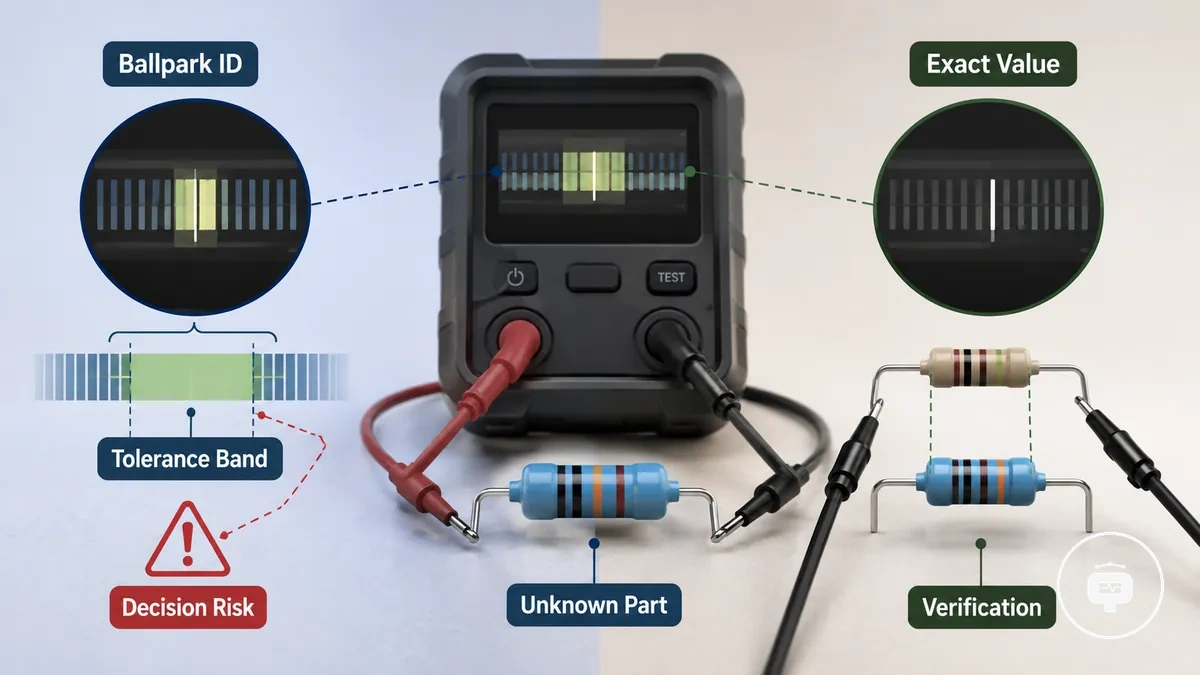

Überschlagswerte versus exakte Messung

Überschlagswerte und exakte Messungen dienen unterschiedlichen Zwecken bei der Bewertung elektronischer Bauteile. Ein Bauteiltester kann helfen, lose Bauteile und unbekannte Teile zu identifizieren, indem er einen Bauteilwert schätzt. Dies macht überschlägige Identifikationen für viele Aufgaben praktikabel, ist jedoch nicht immer ausreichend.

Überschlagswerte versus exakte Messung vergleicht zwei unterschiedliche Verwendungen von Tester-Messwerten. Der nachfolgende Vergleich und die begleitende Grafik zeigen, wann eine ungefähre Identifikation ausreichen kann und wann die Überprüfung eines exakten Werts angemessener wird.

Überschlagswerte	Exakte Messung
Geeignet zur Identifikation unbekannter Teile, Schätzung eines Bauteilwerts, Sortierung loser Bauteile und zur Unterstützung der Reparaturtriage, wenn ein Toleranzband ein ungefähres Ergebnis zulässt.	Geeignet, wenn eine Überprüfung des Bauteilwerts erforderlich ist, da engere Toleranzanforderungen oder ein höheres Entscheidungsrisiko eine exakte Messung wichtiger machen.

Stellen Sie sich vor, Sie identifizieren ein unbekanntes Bauteil, das von einer Leiterplatte entfernt wurde, bevor Sie entscheiden, ob es wiederverwendet werden kann. Ein ungefährer Messwert kann ausreichend Sicherheit bieten, um die Reparaturtriage fortzusetzen, während eine bestätigende Messung vorzuziehen ist, wenn der Bauteilwert eine kritische Entscheidung beeinflusst. Die Notwendigkeit einer exakten Messung hängt vom Toleranzband und dem mit dem Ergebnis verbundenen Entscheidungsrisiko ab.

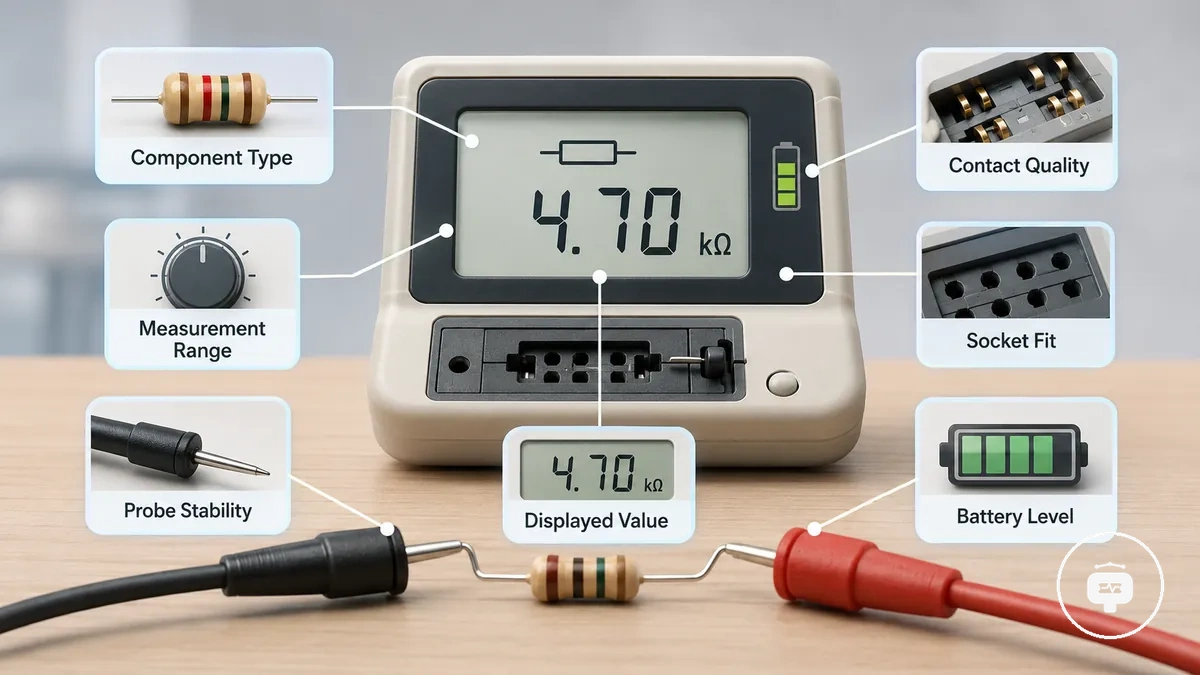

Messbedingungen, die die Ablesesicherheit beeinflussen

Messbedingungen beeinflussen die Ablesesicherheit, da der angezeigte Wert vom Zusammenspiel zwischen Bauteil, Testaufbau und Tester abhängt, nicht vom Tester allein. Dasselbe Bauteil kann unterschiedliche angezeigte Werte liefern, wenn sich die Testbedingungen ändern, selbst wenn der Tester unverändert bleibt. Die Ablesesicherheit ist daher bedingt.

Wenn zwei plausible Messwerte voneinander abweichen, kann die Ursache in den Testbedingungen liegen, nicht im Bauteil. Bauteiltyp, Messbereich, Kontaktqualität, Sockelpassform und Sondenstabilität können die Ablesesicherheit beeinflussen, während Batteriestand und Testerzustand ebenfalls darauf wirken können, wie konsistent der Tester einen angezeigten Wert erfasst und meldet. Diese Bedingungsgruppen fassen die Hauptfaktoren zusammen, die die Ablesesicherheit einschränken, ohne dass eine einzelne Bedingung Korrektheit oder Fehlerhaftigkeit belegt.

Messbedingungen, die die Ablesesicherheit beeinflussen, lassen sich leichter interpretieren, wenn die wichtigsten Bedingungsgruppen gemeinsam betrachtet werden. Die unten beschriftete Abbildung ordnet das Verhältnis zwischen Kontakt, Bereich, Betriebszustand und Bauteilverhalten, während die Tabelle zusammenfasst, wie jede Bedingungsgruppe die Ablesesicherheit beeinflussen kann.

Bedingung	Betroffenes Merkmal	Typischer Einfluss auf den Messwert	Was zu prüfen ist
Bauteiltyp und Messbereich	Angezeigter Wert und Ablesesicherheit	Messwerte können variieren, wenn sich die Bauteileigenschaften oder der Messbereich unterscheiden.	Bestätigen Sie den Bauteiltyp und verwenden Sie einen geeigneten Messbereich.
Kontaktqualität, Sockelpassform und Sondenstabilität	Verbindungsqualität	Inkonsistenter Kontakt kann die Ablesesicherheit verringern oder instabile Messwerte verursachen.	Überprüfen Sie Leitungen, Sockelpassform und Sondenstabilität.
Batteriestand und Testerzustand	Betriebszustand und Wiederholbarkeit	Die Messwertkonsistenz kann variieren, wenn sich die Tester-Stromversorgung oder der Betriebszustand ändert.	Überprüfen Sie den Batteriestand und stellen Sie sicher, dass der Tester normal arbeitet.

Bauteiltyp und Messbereich

Bauteiltyp und Messbereich beeinflussen, ob ein Tester einen zuverlässigen Wert liefern kann, da sich verschiedene Bauteilkategorien innerhalb des unterstützten Messbereichs des Testers unterschiedlich verhalten. Widerstände, Kondensatoren, Spulen, Dioden und Transistoren können zuverlässigere Messwerte liefern, wenn der gemessene Wert innerhalb einer geeigneten Bereichsposition liegt. Die Ablesesicherheit hängt daher vom Verhältnis zwischen Bauteiltyp und Messbereich ab.

Wenn ein angezeigter Wert unsicher erscheint, kann das Bauteil nahe einer Untergrenze, außerhalb des unterstützten Bereichs oder von Überlaufverhalten betroffen sein, anstatt dass ein Fehler des Testers vorliegt. ESR-ähnliche Messwerte, niederohmige Bauteile und die Halbleiteridentifikation können eine sorgfältige Interpretation erfordern, da die Ablesesicherheit je nach Bauteilkategorie und Bereichsposition variieren kann. Die folgende Tabelle fasst gängige Bauteilfamilien, ihre Bereichsaspekte und die damit verbundenen Ableserisiken zusammen. Wenn Sie eine breitere Übersicht über die unterstützten Testmöglichkeiten benötigen, siehe Messspannen.

Bauteilfamilie	Bereichsaspekt	Ableserisiko
Widerstände und Kondensatoren	Untergrenze oder Grenzen des unterstützten Bereichs	Angezeigte Werte können nahe Bereichsgrenzen unzuverlässiger werden.
Spulen	Eignung des Messbereichs	Die Ablesesicherheit kann je nach Bereichsposition variieren.
Dioden und Transistoren	Identifikation und Wertinterpretation	Die Identifikation kann nützlich bleiben, auch wenn die exakte Wertinterpretation eine zusätzliche Überprüfung erfordert.
ESR-ähnliche Messwerte	Bereichseignung und Verhalten außerhalb des Bereichs	Ergebnisse können eine vorsichtige Interpretation erfordern, wenn Messbedingungen die Ablesesicherheit verringern.

Leitungskontakt, Sockelpassform und Sondenstabilität

Wenn Messwerte instabil werden, können Leitungskontakt, Sockelpassform und Sondenstabilität beitragende Faktoren sein, selbst wenn Bauteil und Tester ansonsten geeignet sind. Änderungen der physischen Verbindung können den angezeigten Wert und die Wiederholbarkeit beeinflussen, daher ist die Kontaktqualität ein häufiger Grund für instabile Messwerte.

Die Qualität der physischen Verbindung hängt vom Zustand der Leitungen, des Sockels und der Sonden ab, nicht von einem einzelnen Faktor. Oxidierte Leitungen, ein lockerer ZIF-Sockel, reduzierter Klemmenandruck, Sondenbewegung, übermäßige Leitungslänge oder inkonsistentes wiederholtes Einsetzen können die Messwertstabilität beeinflussen. Diese Bedingungen deuten nicht zwingend auf ein fehlerhaftes Bauteil hin, können aber beeinflussen, wie sicher ein angezeigter Wert interpretiert werden sollte. Eine kurze Kontakt- und Sitzprüfung kann helfen festzustellen, ob instabile Messwerte mit der physischen Verbindung zusammenhängen.

• Prüfen Sie den Leitungskontakt auf oxidierte Leitungen, da die Oberflächenbeschaffenheit die Kontaktqualität verringern und die Wiederholbarkeit beeinträchtigen kann.
• Prüfen Sie die Sockelpassform, indem Sie bestätigen, dass das Bauteil fest im ZIF-Sockel sitzt, da ein lockerer Sitz zu instabilen Messwerten beitragen kann.
• Prüfen Sie den Klemmenandruck, da ungleichmäßiger Druck den Sondenkontakt und den angezeigten Wert verändern kann.
• Begrenzen Sie die Sondenbewegung während der Messung, da ein sich ändernder Kontakt die Messwertstabilität verringern kann.
• Prüfen Sie die Leitungslänge, da längere Leitungen unter bestimmten Testbedingungen weitere Abweichungen verursachen können.
• Versuchen Sie wiederholtes Einsetzen, um zu prüfen, ob eine gleichmäßigere Verbindung die Messwertstabilität verbessert.

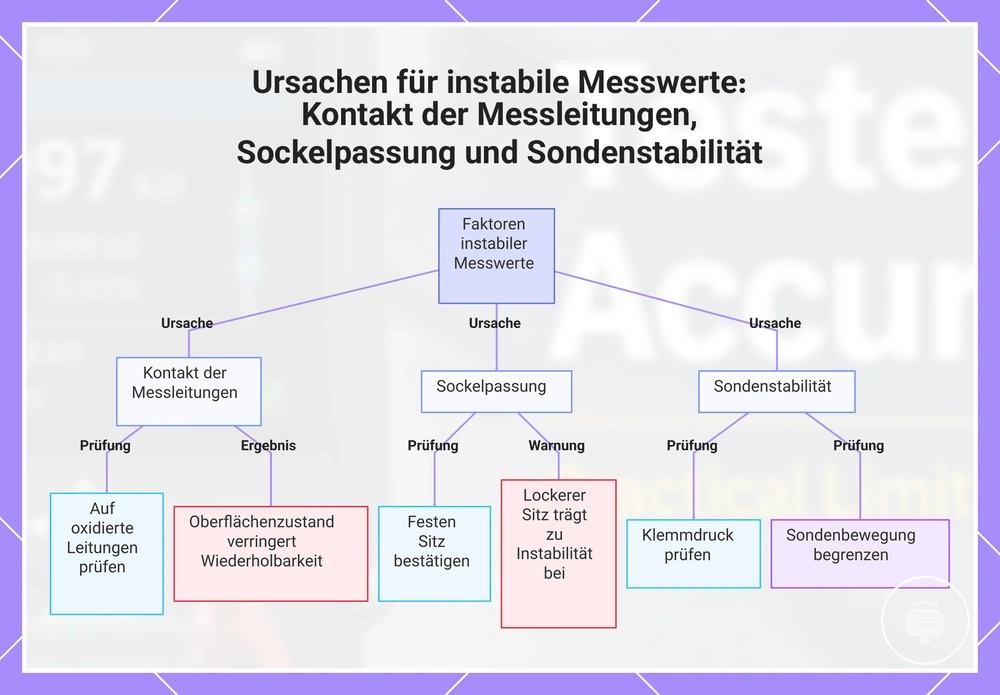

Dieses Diagramm zeigt die drei wichtigsten physischen Verbindungsfaktoren, die instabile Messwerte verursachen können, sowie die wichtigsten Prüfungen für jeden.

Batteriestand, Stromversorgungsstabilität und Testerzustand

Batteriestand, Stromversorgungsstabilität und Testerzustand können die Wiederholbarkeit und das Erkennungsverhalten beeinflussen, da der Betriebszustand des Testers darauf wirken kann, wie konsistent er einen angezeigten Wert liefert. Ein niedriger Batteriestand, instabile Stromversorgung oder ein geänderter Testerzustand können die Ablesesicherheit unter bestimmten Bedingungen verringern, und die Auswirkung kann je nach Modell variieren.

Wenn wiederholte Messungen inkonsistent werden, kann die Überprüfung des Betriebszustands des Testers helfen festzustellen, ob die Abweichung mit dem Tester zusammenhängt und nicht mit dem Bauteil. Die folgende Checkliste überprüft häufige Betriebszustandsbedingungen, die die Wiederholbarkeit beeinflussen können, ohne zu implizieren, dass sich jeder Tester gleich verhält. Diese Prüfungen helfen, die Ablesesicherheit einzuordnen, ohne Kalibrierung oder modellspezifische Anleitungen zu ersetzen. Nach Bestätigung des Testerzustands wiederholen Sie die gleiche Messung, um die Wiederholbarkeit unter ähnlichen Betriebsbedingungen zu vergleichen.

• Prüfen Sie den Batteriestand, da ein niedriger Batteriestand die Ablesesicherheit bei manchen Testern verringern kann.
• Bestätigen Sie die Stromversorgungsstabilität, da eine instabile Stromversorgung die Konsistenz des angezeigten Werts beeinflussen kann.
• Überprüfen Sie den Testerzustand nach einem kürzlichen Reset oder während eines Selbsttestzustands, da der Betriebszustand das Erkennungsverhalten beeinflussen kann.
• Überprüfen Sie etwaige Modusgrenzen oder Betriebsmodusänderungen und lassen Sie ggf. normales Aufwärmverhalten zu, da diese Bedingungen die Messwertinterpretation beeinflussen können.
• Wenn Messwerte unsicher bleiben, wiederholen Sie die gleiche Messung nach Bestätigung des Testerzustands, um die Wiederholbarkeit zu vergleichen.

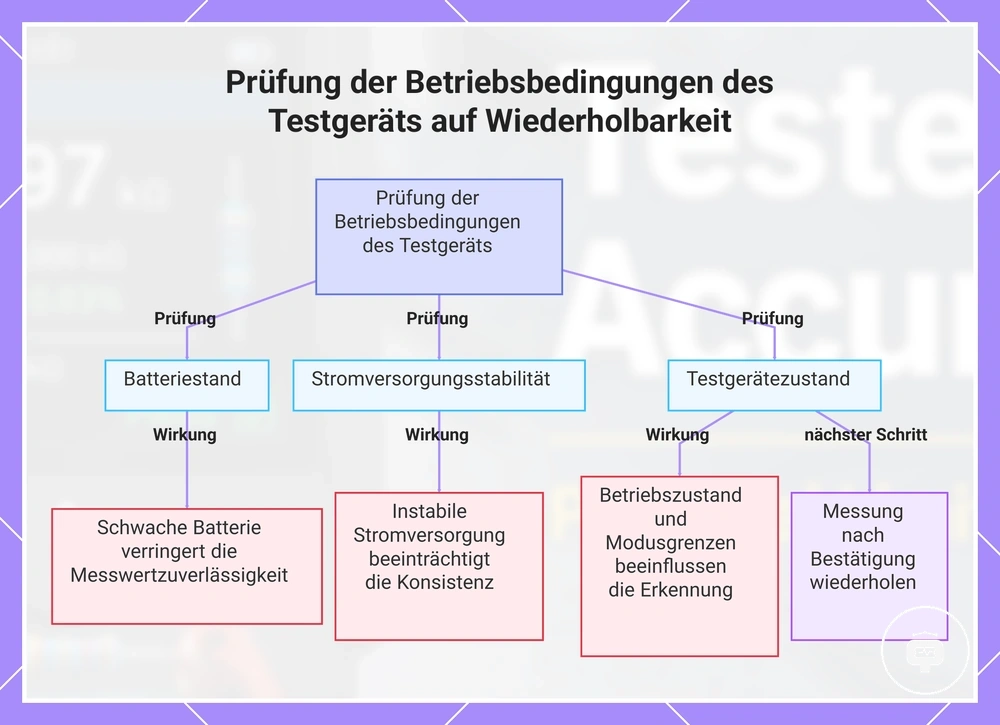

Dieses Diagramm zeigt die wichtigsten Prüfungen der Betriebsbedingungen des Testgeräts, die die Wiederholbarkeit der Messwerte beeinflussen, sowie den empfohlenen nächsten Schritt nach der Überprüfung.

Praktische Grenzen bei fehlerhaften oder instabilen Werten

Fehlerhafte Werte und instabile Messwerte hängen meist mit Bereichsgrenzen, Schaltungseinfluss, schlechtem Kontakt, Bauteilzustand oder Erkennungsgrenzen zusammen und nicht mit einem eindeutigen Fehler. Eine fehlende Erkennung oder eine unerwartete automatische Identifikation kann ebenfalls auftreten, wenn der Tester das Bauteil oder die Testbedingungen nicht mit ausreichender Sicherheit interpretieren kann. Diese Ursachen sollten vor der Verwendung des Messwerts für eine Entscheidung gruppiert werden.

Wenn ein angezeigter Wert schwankt, unplausibel erscheint oder ausbleibt, kann dasselbe Symptom mehr als eine wahrscheinliche Ursache haben. Ein Bereichsproblem kann die Sicherheit des Werts verringern, Schaltungseinfluss kann die Erkennung des Testers verändern, schlechter Kontakt kann instabile Messwerte verursachen, und der Bauteilzustand kann die Erkennung beeinträchtigen. Die folgende Tabelle ordnet jedem Symptom ein wahrscheinliches Ursachenmerkmal, eine lokale Prüfung und das resultierende Entscheidungsrisiko zu, ohne das Symptom als Fehlernachweis zu behandeln.

Symptom	Wahrscheinliches Ursachenmerkmal	Prüfung	Bedeutung
Fehlerhafter oder unerwarteter Wert	Bereichsgrenzen, Schaltungseinfluss oder Bauteilzustand	Vergleichen Sie die Testbedingungen mit dem erwarteten Bauteiltyp und -bereich.	Der Messwert kann eine eingeschränkte Sicherheit aufweisen und sollte vor einer risikoreicheren Entscheidung überprüft werden.
Instabile Messwerte	Schlechter Kontakt, wechselnde Testbedingungen oder Schaltungseinfluss	Prüfen Sie die Kontaktkonsistenz und wiederholen Sie die Messung unter ähnlichen Bedingungen.	Die Abweichung kann den Aufbau widerspiegeln und keinen Bauteilfehler darstellen.
Keine Erkennung	Erkennungsgrenzen, nicht unterstütztes Verhalten oder Bauteilzustand	Stellen Sie sicher, dass das Bauteil korrekt angeschlossen ist und innerhalb der praktischen Erkennungsfähigkeit des Testers liegt.	Eine fehlende Erkennung allein identifiziert das Bauteil nicht als fehlerhaft.
Falsche automatische Identifikation	Mehrdeutiges Bauteilverhalten, Schaltungseinfluss oder Erkennungsgrenzen	Wiederholen Sie den Test unter ähnlichen Bedingungen und vergleichen Sie das Ergebnis mit der erwarteten Bauteilkategorie.	Die angezeigte Bezeichnung kann eine geringere Identifikationssicherheit aufweisen und sollte nicht als endgültige Schlussfolgerung betrachtet werden.

Diese Symptome sollten als Hinweise auf die Sicherheit und nicht als endgültige Fehlerschlussfolgerungen interpretiert werden. Wenn das Ergebnis eine Reparatur- oder Austauschentscheidung beeinflusst, nutzen Sie die Fehlerbehebung bei falschen Messwerten für einen gründlicheren Diagnoseprozess.

Bereichsgrenzen und Messungen kleiner Werte

Bereichsgrenzen und Messungen kleiner Werte erfordern besondere Vorsicht, da Messwerte nahe der Untergrenze, Obergrenze oder Auflösungsgrenze empfindlicher auf Testereinschränkungen reagieren können. Niedrige Widerstände, kleine Kapazitäten und ESR-ähnliche Werte können durch Leitungswiderstand, Auflösungsgrenzen und Anzeigerundung beeinflusst werden. Diese Werte an den Bereichsgrenzen sind Vorsichtsbereiche und nicht automatisch gültige oder ungültige Ergebnisse.

Das Verhalten an Bereichsgrenzen bedeutet, dass kleine Änderungen der Testbedingungen oder der Anzeigeauflösung einen größeren Einfluss auf die Interpretation des Werts haben können. Die folgende Tabelle ordnet häufige Bedingungen kleiner Werte und Bereichsgrenzen nach ihrer wahrscheinlichen Empfindlichkeitsquelle und der Sicherheit, die dem Ergebnis beigemessen werden kann. Messwerte, die für sensible Entscheidungen verwendet werden, sollten wiederholt oder überprüft werden, wenn der mögliche Fehler das Ergebnis beeinflussen könnte.

Messbedingung	Warum sie empfindlich ist	Wie mit dem Messwert zu verfahren ist
Niedriger Widerstand	Leitungswiderstand und Kontakteinflüsse können im Verhältnis zum gemessenen Wert bedeutsam werden.	Behandeln Sie das Ergebnis als bedingt und vergleichen Sie wiederholte Messungen unter ähnlichen Kontaktbedingungen.
Kleine Kapazität	Auflösungsgrenzen und Anzeigerundung können die Wertesicherheit nahe der unteren Bereichsgrenze verringern.	Verwenden Sie den Messwert als Schätzung, es sei denn, die Entscheidung erfordert eine separate Überprüfung.
ESR-ähnliche Werte	Messungen kleiner Werte können empfindlich auf Verbindungsqualität, Bereichsposition und Testerinterpretation reagieren.	Wiederholen Sie die Messung und behandeln Sie einen einzelnen angezeigten Wert nicht als endgültig.
Werte an der Obergrenze oder Bereichsgrenze	Der Messwert kann sich den praktischen Erkennungs- oder Anzeigegrenzen des Testers nähern.	Seien Sie besonders vorsichtig und überprüfen Sie das Ergebnis, wenn das Entscheidungsrisiko hoch ist.

Einfluss der Schaltungsumgebung auf gemessene Werte

Die Schaltungsumgebung kann gemessene Werte beeinflussen, da ein schaltungsverbundenes Bauteil elektrische Pfade mit umliegenden Teilen teilen kann. Parallele Pfade, geladene Kondensatoren, Halbleiter, Platinenverschmutzung und Teilentladung können alle darauf wirken, wie der Tester das Bauteil interpretiert. Daher können umliegende Schaltungspfade den angezeigten Wert beeinflussen, selbst wenn sich das Bauteil selbst nicht verändert hat.

Stellen Sie sich vor, Sie messen dasselbe Bauteil zuerst als einzelnes Bauteil und dann, während es in der Schaltung verbunden bleibt. Der folgende Vergleich zeigt, wie umliegende Schaltungsbedingungen den Messwert beeinflussen können, ohne zu implizieren, dass jedes schaltungsverbundene Ergebnis unzuverlässig ist.

Messwert eines einzelnen Bauteils	Messwert in der Schaltung
Der Tester misst das Bauteil mit weniger Einflüssen durch umliegende Schaltungspfade, was die Wertinterpretation direkter macht.	Parallele Pfade und Halbleiter in der Schaltung können den angezeigten Wert oder die Bauteilidentifikation beeinflussen.
Platinenverschmutzung und gespeicherte Ladung beeinflussen den Messwert weniger, sobald das Bauteil angemessen isoliert ist.	Geladene Kondensatoren, Teilentladung oder Platinenverschmutzung können zu schwankenden oder unerwarteten Messwerten beitragen.

Ob der Einfluss der Schaltungsumgebung den Messwert beeinflusst, hängt vom Schaltungslayout und den Bauteilverbindungen ab. Eine Isolierung kann angebracht sein, wenn umliegende Schaltungspfade eine sichere Interpretation verhindern oder wenn eine Messung das einzelne Bauteil repräsentieren muss und nicht den verbundenen Schaltungseinfluss.

Grenzen der automatischen Erkennung und Bauteilidentifikationsfehler

Wenn die automatische Erkennung Bauteile falsch kennzeichnet oder ein Bauteil nicht erkennt, ist das Signalverhalten oft zu uneindeutig für eine zuverlässige Bauteilidentifikation. Eine angezeigte Bauteilbezeichnung kann daher eine geringere Identifikationssicherheit aufweisen, ohne dass dies auf einen defekten Tester hindeutet. Die automatische Erkennung hängt von interpretierbarem Bauteilverhalten ab.

Die automatische Erkennung vergleicht gemessenes elektrisches Verhalten mit erwarteten Signalmustern, aber mehr als eine Bedingung kann das Ergebnis beeinflussen. Die folgenden Ursache-Wirkungs-Beziehungen erklären, warum Erkennungsunsicherheit auftreten kann, ohne auf einen Testerfehler hinzuweisen.

• Beschädigte Bauteile können ein unregelmäßiges Signalverhalten aufweisen, das die Identifikationssicherheit verringern oder den Tester zur Falschkennzeichnung veranlassen kann.
• Ungewöhnliche Halbleiterstrukturen oder nicht unterstützte Bauteiltypen passen möglicherweise nicht zu den erwarteten Erkennungsmustern des Testers, was die Identifikationsuneindeutigkeit erhöht.
• Gemischte Schaltungspfade können das gemessene Signalverhalten ändern, was die angezeigte Bauteilidentifikation beeinflussen kann.
• Schlechter Kontakt oder ein niedriger Batteriestand können die Signalqualität verringern, was dazu führen kann, dass die automatische Erkennung ein Bauteil nicht erkennt oder die Identifikationssicherheit sinkt.
• Mehrere Bedingungen können sich überschneiden, so dass ein Erkennungsfehler nicht zwingend auf ein fehlerhaftes Bauteil oder einen defekten Tester hinweist.

Wenn der angezeigte Typ, die Pinbelegung oder der gemessene Wert nach wiederholten Messungen unklar bleibt, siehe reading tester results für weitere Hinweise zur Interpretation der angezeigten Informationen.

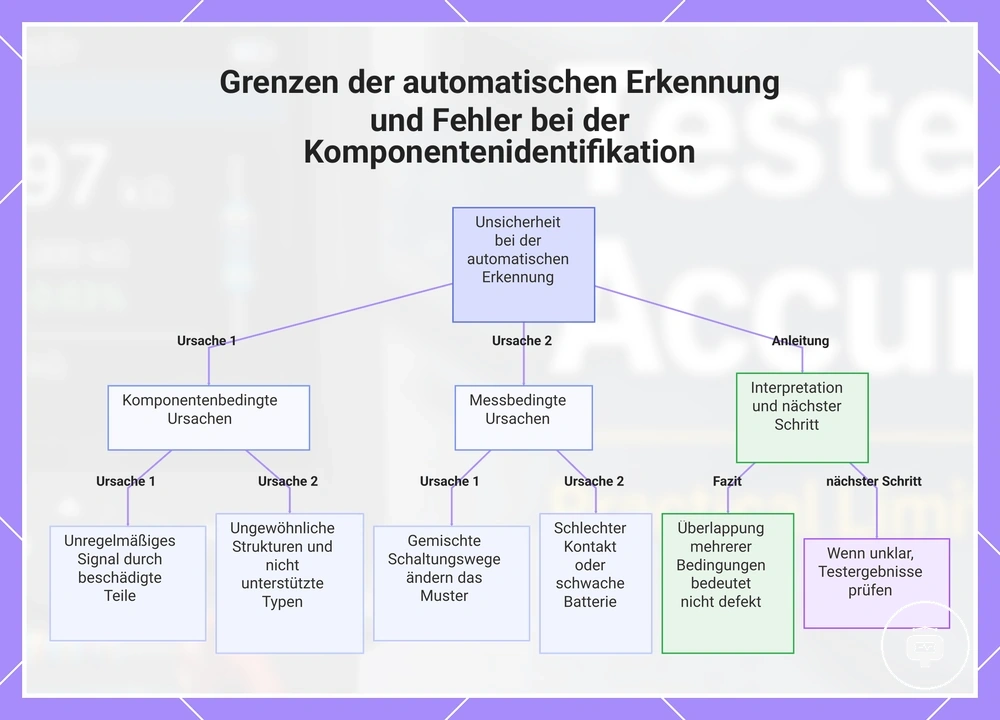

Dieses Diagramm zeigt die Hauptursachen für Unsicherheit bei der automatischen Erkennung und wie Erkennungsfehler zu interpretieren sind, ohne ein Tester-Versagen anzunehmen.

Realistische Genauigkeitserwartungen an günstige Tester

Günstige Tester können einen praktischen Nutzen bieten, wenn ihre realistische Genauigkeit anhand der vorgesehenen Messaufgabe bewertet wird und nicht allein am Preis. Die Sicherheit kann von Faktoren wie Bauteilbereich, Anzeigeauflösung, Kontaktqualität, angegebener Toleranz, Verarbeitungsqualität und verfügbarer Kalibrierungsunterstützung abhängen. Ein niedrigerer Preis sollte nicht automatisch als Ungenauigkeit betrachtet werden.

Stellen Sie sich vor, Sie verwenden einen günstigen Tester, um lose Bauteile zu identifizieren und wiederholbare Reparaturprüfungen durchzuführen, bevor Sie entscheiden, ob eine zusätzliche Überprüfung erforderlich ist. In vielen Hobby- und Reparaturfällen können brauchbare Identifikation und konsistente Messwerte eine akzeptable Sicherheit bieten, wenn der Tester innerhalb seiner praktischen Grenzen verwendet wird. Wenn strengere Toleranzvorgaben oder ein höheres Messrisiko bestehen, können Verarbeitungsqualität, Kalibrierungsunterstützung und Kontaktqualität bedeutsamer werden. Das angemessene Maß an Sicherheit hängt vom vorgesehenen Einsatzzweck ab, nicht allein von den Kosten.

Der Vergleich der wichtigsten kostenbezogenen Faktoren hilft, ausgewogene Erwartungen zu setzen, anstatt anzunehmen, dass alle erschwinglichen Tester gleich funktionieren. Die folgende Tabelle fasst gängige Kosten-Nutzen-Abwägungen zusammen und zeigt auf, wann jeder Faktor die Sicherheit beeinflussen kann, wobei die endgültige Entscheidung auf den Messanforderungen basieren sollte, nicht auf dem Kaufpreis.

Kostenbezogener Faktor	Auswirkung auf die Genauigkeit	Wann er von Bedeutung ist
Anzeigeauflösung	Eine höhere Anzeigegenauigkeit kann die Messwertinterpretation verbessern, erhöht jedoch nicht von selbst die Messgenauigkeit.	Wenn kleine Unterschiede zwischen angezeigten Werten unterschieden werden müssen.
Kontaktqualität	Die Verbindungsqualität kann wiederholbare Reparaturprüfungen und die Ablesesicherheit beeinflussen.	Bei der Messung kleiner Anschlüsse oder der Wiederholung desselben Tests.
Angegebene Toleranz	Die angegebene Toleranz hilft, die erwartete Sicherheit der Messung einzuschätzen.	Wenn Messentscheidungen von einer engeren Wertübereinstimmung abhängen.
Kalibrierungsunterstützung	Kalibrierungsunterstützung kann die langfristige Messsicherheit verbessern, abhängig vom Tester.	Wenn über einen längeren Zeitraum konsistente Messungen erforderlich sind.
Preisniveau	Preisersparnisse können das Messrisiko erhöhen, wenn wichtige Funktionen oder die Unterstützung eingeschränkt sind.	Wenn Messentscheidungen mit höherer Sicherheit erforderlich sind.

Bewerten Sie den gesamten Kosten-Nutzen-Abwägung im Verhältnis zur vorgesehenen Anwendung, da die Messsicherheit auf der Eignung basieren sollte, nicht allein auf dem Preis.

Genauigkeitssignale, die vor der Auswahl eines Testers zu prüfen sind

Genauigkeitssignale sollten als praktische Entscheidungskriterien bei der Auswahl eines Testers bewertet werden. Die aussagekräftigsten Signale zeigen, wie der Tester innerhalb des erforderlichen Bauteilbereichs und der Messbedingungen abschneiden kann. Diese genauigkeitsbezogenen Merkmale sollten die Kaufentscheidung stärker leiten als kosmetische Spezifikationen.

Auflösung, angegebene Toleranz und unterstützter Bereich sind zentrale Spezifikationssignale, da sie angeben, wie detailliert der Tester anzeigt und wo dieser Detailgrad nützlich bleiben kann. Eine höhere Auflösung kann die Anzeigegenauigkeit verbessern, bestätigt aber nicht von selbst die Genauigkeit. Eine angegebene Toleranz kann helfen, die erwartete Sicherheit einzuordnen, während der unterstützte Bereich zu den Bauteilwerten passen sollte, die voraussichtlich getestet werden. Bereichsabdeckung und Toleranz sollten daher gemeinsam betrachtet und nicht als isolierte Angaben behandelt werden.

Stabile Kontakte, Wiederholbarkeit und Anzeigeklarheit bieten praktische Hinweise darauf, wie einfach Messwerte erfasst und interpretiert werden können. Die Kontaktqualität sollte Bauteilanschlüsse zuverlässig halten, wiederholte Tests sollten unter ähnlichen Bedingungen vergleichbare Ergebnisse liefern, und die Anzeige sollte Bauteilidentifikation und Messwert klar trennen. Diese Signale sind in der Regel relevanter für die Messsicherheit als dekorative Bildschirme, Zusatzfarben oder andere schwach verwandte Merkmale.

Kalibrierungsunterstützung und Selbsttestunterstützung können zusätzliche Sicherheit bieten, wenn sie helfen zu überprüfen, ob der Tester wie erwartet arbeitet. Prüfen Sie, ob das Design verständliche Zustandssignale, Referenzprüfverhalten oder Zugang zu geeigneten calibration checks bietet, ohne anzunehmen, dass das Vorhandensein eines Selbsttests Korrektheit beweist. Diese Merkmale sollten die Auswahlentscheidung ergänzen, nicht Bereich, Toleranz, Kontakt und Wiederholbarkeitskriterien ersetzen.

Die folgende Checkliste ordnet die Hauptkriterien nach dem, worauf zu achten ist, und warum jedes Signal die Messsicherheit beeinflussen kann. Verwenden Sie die Genauigkeitssignale gemeinsam als Auswahlrahmen, da kein einzelnes Merkmal die Eignung für jeden Testbedarf bestimmt.

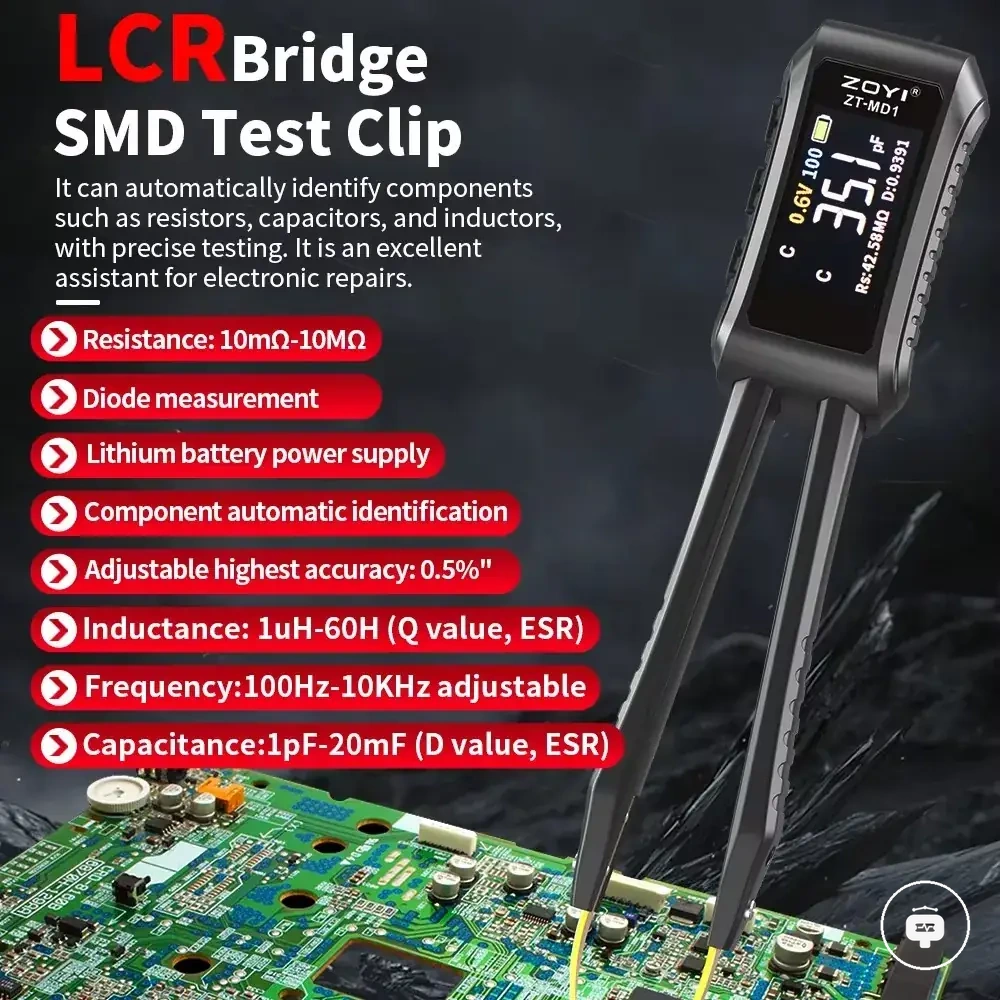

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

• Auflösung: Prüfen Sie, ob die angezeigte Detailgenauigkeit für die Wertunterschiede geeignet ist, die Sie unterscheiden müssen; zusätzliche Ziffern allein bestätigen keine Genauigkeit.
• Angegebene Toleranz: Achten Sie auf eine klar dargestellte Toleranz- oder Genauigkeitsangabe, die hilft, die erwartete Ablesesicherheit einzuordnen.
• Unterstützter Bereich: Bestätigen Sie, dass die relevanten Bauteiltypen und wahrscheinlichen Werte innerhalb des angegebenen Betriebsbereichs des Testers liegen.
• Kalibrierungsunterstützung: Prüfen Sie, ob der Tester eine praktische Möglichkeit bietet, die Messsicherheit im Laufe der Zeit zu überprüfen oder aufrechtzuerhalten.
• Selbsttestunterstützung: Achten Sie auf klare Betriebszustands- oder Selbsttestinformationen, die helfen können, Testerzustandsunsicherheiten zu erkennen.
• Stabile Kontakte: Bewerten Sie Sockel, Klemmen oder Sondenkontakt auf gleichmäßigen Sitz, da instabiler Kontakt die Wiederholbarkeit verringern kann.
• Wiederholbarkeit: Überlegen Sie, ob wiederholte Messungen unter ähnlichen Bedingungen voraussichtlich konsistent genug für die vorgesehene Entscheidung sind.
• Anzeigeklarheit: Prüfen Sie, ob Bauteilidentifikation, Pin-Informationen und Messwerte ohne Abhängigkeit von dekorativer Darstellung leicht zu unterscheiden sind.

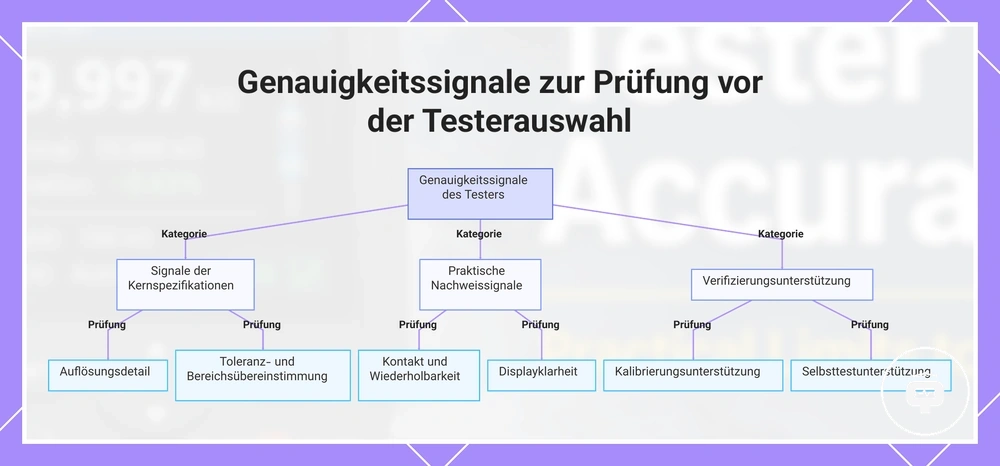

Dieses Diagramm ordnet die wichtigsten Genauigkeitssignale, die bei der Auswahl eines Testers zu bewerten sind, gruppiert nach Kernspezifikationen, praktischen Nachweisen und Verifizierungsunterstützung.

Auflösung, Toleranz und angegebener Messbereich

Die Auflösung definiert die Anzeigegenauigkeit, die ein Tester darstellen kann, während Toleranz und angegebener Messbereich einschränken, wie viel Sicherheit dem angezeigten Wert beigemessen werden kann. Angezeigte Ziffern können kleinere Wertänderungen zeigen, aber Rundung und Bereichsgrenzen beeinflussen weiterhin die Interpretation. Die Anzeigegenauigkeit sollte daher von der zuverlässigen Genauigkeit unterschieden werden, wenn Genauigkeitsangaben bewertet werden.

Die folgende Tabelle trennt die Anzeigegenauigkeit vom vertrauenswürdigen Messbereich, sodass Auflösung, Toleranz und angegebener Messbereich gemeinsam bewertet werden können. Die Toleranzangabe hilft, die erwartete Sicherheit unter angegebenen Bedingungen einzuordnen, während bauteilspezifische Bereiche angeben, wo Messungen interpretiert werden sollen. Angezeigte Ziffern allein beweisen keine Genauigkeit, und Vorsicht an Bereichsgrenzen wird wichtiger, wenn Messwerte sich den Grenzen des angegebenen Bereichs nähern. Die gemeinsame Betrachtung dieser Kriterien bietet eine solidere Grundlage für eine Kaufentscheidung als das Vertrauen auf eine einzelne Spezifikation.

Kriterium	Was es Ihnen sagt	Was es nicht beweist
Auflösung	Wie viel Anzeigegenauigkeit durch die angezeigten Ziffern dargestellt wird.	Dass der angezeigte Wert genau oder von Rundung unbeeinflusst ist.
Toleranz	Wie die Toleranzangabe die erwartete Messsicherheit einordnet.	Dass eine Toleranz gleichermaßen für alle Messungen gilt.
Angegebener Messbereich	Welche bauteilspezifischen Bereiche der Tester messen soll.	Dass Messwerte nahe jeder Bereichsgrenze das gleiche Maß an Sicherheit bieten.

Kalibrierungsunterstützung und Selbsttestverfügbarkeit

Kalibrierungsunterstützung und Selbsttestverfügbarkeit sollten als vertrauensbildende Kriterien bewertet werden, nicht als Beweis für Messgenauigkeit. Eine Selbsttestfunktion kann darauf hinweisen, dass der Tester wie vorgesehen arbeitet, während Kalibrierungsunterstützung das Vertrauen in zukünftige Messungen verbessern kann. Kalibrierungsunterstützung erhöht daher die Sicherheit, garantiert jedoch keine Präzision.

Die folgende Checkliste trennt kalibrierungsbezogene Signale von Kalibrierungsverfahren, sodass sie als Kaufkriterien bewertet werden können. Merkmale können je nach Modell variieren, und jedes Signal sollte zusammen mit anderen Spezifikationskriterien betrachtet werden, nicht isoliert.

• Selbsttestmodus: Ein Selbsttestmodus kann den grundlegenden Betriebsstatus bestätigen, beweist jedoch keine Messgenauigkeit.
• Kurzschließen der Leitungen: Wenn unterstützt, kann das Kurzschließen der Leitungen je nach Tester-Design zur Leitungswiderstandskompensation oder einem Referenzabgleich beitragen.
• Referenzbauteile: Referenzbauteile können helfen, die Messkonsistenz im Laufe der Zeit zu vergleichen, überprüfen jedoch nicht jeden Messwert.
• Kalibrierungshinweise: Kalibrierungshinweise können darauf aufmerksam machen, wann eine Kalibrierungsfunktion angebracht sein könnte, ohne exakte Ergebnisse zu bestätigen.
• Wiederholprüfungen: Wiederholprüfungen unter ähnlichen Bedingungen können das Vertrauen in die Messwertkonsistenz verbessern, obwohl konsistente Messwerte allein keine absolute Genauigkeit bestätigen.

Wenn Verfahrensdetails und nicht Auswahlhilfe benötigt werden, siehe calibration checks.

Stabile Messwerte bei wiederholten Tests

Stabile Messwerte bei wiederholten Tests sind ein nützliches Genauigkeitssignal, da sie anzeigen, wie konsistent ein Tester dasselbe Bauteil unter ähnlichen Bedingungen misst. Wiederholte Tests helfen, die Wiederholbarkeit einzuschätzen, aber die Messwertstabilität unterstützt die Sicherheit, ohne absolute Genauigkeit zu beweisen.

Stabile Messwerte sind am aussagekräftigsten, wenn die Bedingungen der wiederholten Tests vergleichbar bleiben. Die folgende Checkliste zeigt die lokalen Bedingungen, die die Wiederholbarkeit beeinflussen können und gemeinsam statt isoliert geprüft werden sollten.

• Gleiches Bauteil: Wiederholen Sie Messungen am selben Bauteil, damit Änderungen des Messwerts nicht durch Bauteilwechsel verursacht werden.
• Sockelposition: Behalten Sie nach Möglichkeit die gleiche Sockelposition bei, da eine andere Position die Kontaktbedingung verändern kann.
• Neu positionierte Leitungen: Positionieren Sie die Leitungen bei der Wiederholung eines Tests konsistent neu, da unterschiedliche Positionierung die Messwertstabilität beeinflussen kann.
• Batteriezustand: Vergleichen Sie Messwerte bei ähnlichem Batteriezustand, da die Stromversorgung bei manchen Testern die Wiederholbarkeit beeinflussen kann.
• Kontaktdruck: Halten Sie den Kontaktdruck konsistent, da ein sich ändernder Druck die elektrische Verbindung verändern kann.
• Wertdrift: Achten Sie auf Wertdrift über wiederholte Tests hinweg, da sich verschiebende Messwerte auf wechselnde Testbedingungen oder verringerte Sicherheit hinweisen können.

Wann ein Bauteiltester genau genug ist

Ein Bauteiltester ist genau genug, wenn sein Bereich, seine Wiederholbarkeit, die Toleranzerwartung und das Entscheidungsrisiko zur praktischen Aufgabe passen. Die erforderliche Sicherheit hängt von der Messaufgabe ab und nicht von einer universellen Genauigkeitsschwelle. Daher sollte der Tester vor der Verwendung des Ergebnisses anhand des vorgesehenen Einsatzzwecks bewertet werden.

Bei Aufgaben mit geringem Risiko wie dem Sortieren unbekannter Teile können stabile Näherungswerte ausreichende praktische Sicherheit bieten, wenn der Tester konsistente Ergebnisse innerhalb des erwarteten Bereichs liefert. Die Wiederholbarkeit ist in diesen Situationen oft wichtiger als eine hohe Messpräzision. Bei vielen Entscheidungen mit geringem Risiko kann eine ungefähre Sicherheit akzeptabel sein.

Für die Reparaturtriage kann ein Bauteiltester genau genug sein, um bei konsistenten wiederholten Messungen ein wahrscheinlich defektes Bauteil zu identifizieren. Die Eignung des Ergebnisses hängt von der erwarteten Toleranzerwartung und den Folgen einer Fehlentscheidung ab. Mit steigendem Entscheidungsrisiko kann eine zusätzliche Bestätigung angemessen werden.

Bei toleranzsensitiven Arbeiten oder dokumentationsgeeigneten Messungen kann eine höhere Sicherheit erforderlich sein, da kleine Messunterschiede das Ergebnis beeinflussen können. Wenn die erforderliche Toleranzerwartung die praktische Fähigkeit des Testers übersteigt, steigt der Überprüfungsbedarf, bevor das Ergebnis verwendet wird. Eine externe Prüfung kann angemessen sein, wenn eine genauere Bestätigung erforderlich ist.

Die folgende Checkliste ordnet häufige Anwendungsfälle nach erforderlicher Sicherheit und Überprüfungsbedarf. Sie hilft, die praktische Aufgabe mit der Entscheidungsschwelle in Beziehung zu setzen, anstatt davon auszugehen, dass ein Tester für jede Situation geeignet ist.

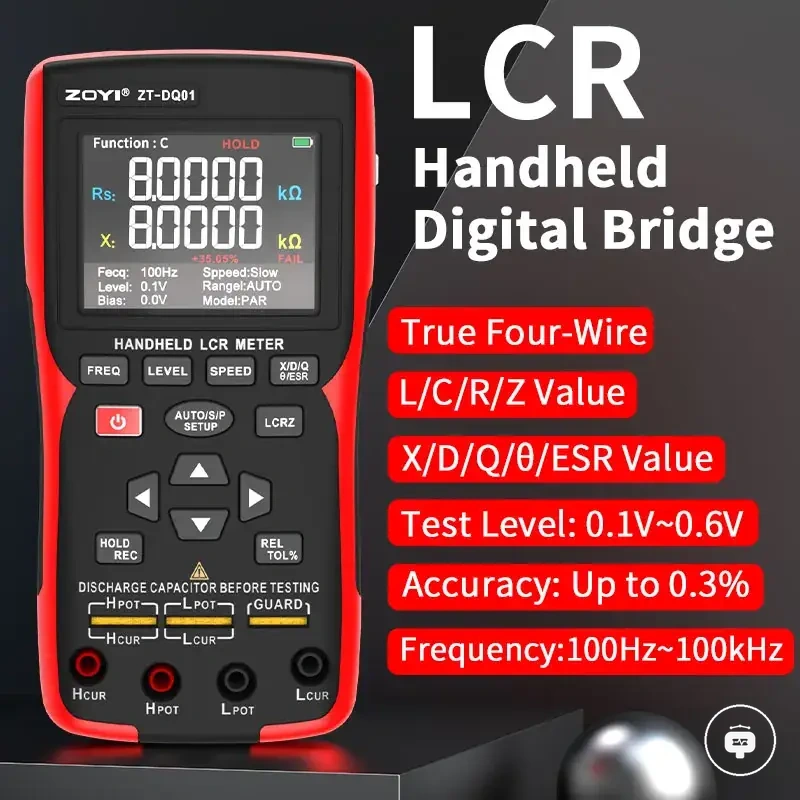

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.

• Sortieren unbekannter Teile: Akzeptable ungefähre Sicherheit kann ausreichen; eine Überprüfung ist in der Regel nur erforderlich, wenn die Identifikation unsicher bleibt.
• Prüfung wahrscheinlich defekter Bauteile: Mittlere Sicherheit kann die Fehlersuche unterstützen; überprüfen Sie, wenn das Ergebnis ein höheres Entscheidungsrisiko birgt.
• Hobby-Reparatur: Stabile Messwerte innerhalb des erwarteten Bereichs können für viele praktische Aufgaben ausreichen; eine weitere Bestätigung hängt von der Anwendung ab.
• Toleranzsensitive Arbeiten: In der Regel ist eine höhere Sicherheit erforderlich; eine Überprüfung kann vor der Nutzung des Messwerts angemessen sein.
• Dokumentationsgeeignete Messung: Im Allgemeinen wird eine größere Sicherheit erwartet; eine externe Prüfung kann vor der Aufzeichnung endgültiger Werte angemessen sein.

Entscheiden Sie, ob ein Bauteiltester genau genug ist, indem Sie die praktische Aufgabe anhand seines Bereichs, seiner Wiederholbarkeit, der Toleranzerwartung und des Entscheidungsrisikos bewerten. Wenn stabile Näherungswerte die erforderliche Sicherheit erfüllen, kann der Tester ausreichen, während Arbeiten mit höherem Risiko oder engeren Toleranzen eine zusätzliche Überprüfung rechtfertigen können.

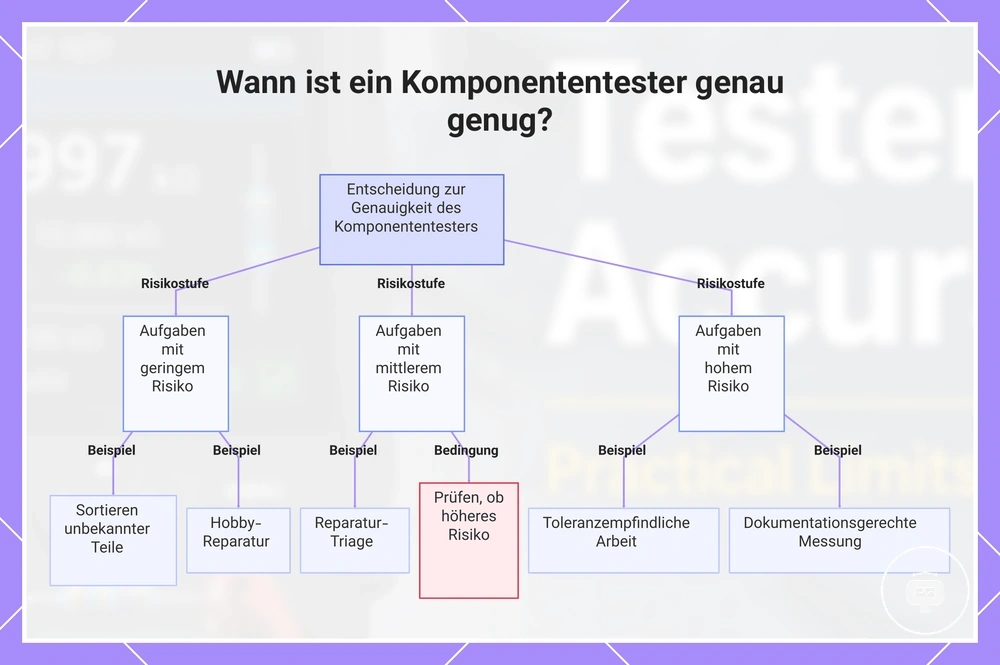

Dieses Diagramm ordnet typische Anwendungsfälle nach erforderlicher Sicherheit und Prüfbedarf und hilft zu entscheiden, ob ein Komponententester für die Aufgabe genau genug ist.

Wann Ergebnisse mit einem anderen Messgerät überprüft werden müssen

Eine Überprüfung mit einem anderen Messgerät oder einer Referenzmethode ist angebracht, wenn ein Testergebnis eine risikoreiche Reparatur beeinflusst, mit erwarteten Werten in Konflikt steht, nahe einer Bereichsgrenze liegt oder eine engere Toleranz erfordert, als der Tester vernünftigerweise unterstützen kann. Diese Situationen können die Entscheidungssicherheit verringern, da der angezeigte Wert möglicherweise eine Bestätigung benötigt, bevor er verwendet wird. Die Hauptauslöser für eine Überprüfung sind risikoreiche Reparaturen, Konflikte mit erwarteten Werten, Unsicherheit an Bereichsgrenzen und strengere Toleranzanforderungen.

Wenn die erforderliche Sicherheit das übersteigt, was ein einzelnes Testergebnis bieten kann, kann eine externe Prüfung helfen, die Entscheidung einzuordnen, ohne die praktische Rolle des Testers zu ersetzen. Multimeterprüfungen können grundlegendes elektrisches Verhalten bestätigen, während eine LCR- oder ESR-artige Referenzmethode für die Bestätigung spezifischer gemessener Merkmale geeigneter sein kann. Der Vergleich wiederholter Testergebnisse, bekannter Referenzbauteile und der Datenblatt-Toleranz kann ebenfalls helfen festzustellen, ob der angezeigte Wert konsistent ist. Der folgende Vergleich trennt die Tester-Sicherheit von der geeigneten Überprüfungsmethode.

Auslöser	Warum die Tester-Sicherheit eingeschränkt sein kann	Bessere Überprüfungsmethode
Risikoreiche Reparatur	Ein falsches Ergebnis kann eine wichtige Reparaturentscheidung beeinflussen.	Mit einem anderen Messgerät oder einer geeigneten Referenzmethode bestätigen.
Konflikt mit erwarteten Werten	Das Testergebnis stimmt möglicherweise nicht mit dem erwarteten Wert oder der Datenblatt-Toleranz überein.	Mit Multimeterprüfungen, einem bekannten Referenzbauteil oder der relevanten Datenblatt-Toleranz vergleichen.
Bereichsgrenze	Auflösungs- oder Bereichsgrenzen können die Sicherheit nahe der Messgrenze verringern.	Eine externe Prüfung mit einem besser geeigneten Messgerät durchführen.
Strengere Toleranz	Die erforderliche Sicherheit kann die praktische Fähigkeit des Testers übersteigen.	Eine LCR- oder andere für das gemessene Merkmal geeignete Referenzmethode verwenden.
Abweichungen bei wiederholten Tests	Sich ändernde Messwerte können das Vertrauen in das Ergebnis verringern.	Wiederholte Tests vergleichen und bei Bedarf mit einem anderen Messgerät bestätigen.

Die Überprüfung sollte als bedingte Risikokontrolle und nicht als universelle Anforderung betrachtet werden. Ein Bauteiltester bleibt als schnelles Identifikations- und Screening-Werkzeug nützlich, selbst wenn für die Bestätigung ein anderes Messgerät erforderlich ist. Die Notwendigkeit einer externen Prüfung in risikoreicheren Situationen macht den Tester nicht weniger nützlich; sie definiert die Grenze der praktischen Entscheidungssicherheit.
