دقة جهاز اختبار المكونات الإلكترونية وحدوده العملية

تشير دقة جهاز اختبار المكونات الإلكترونية إلى مدى قرب تقدير الجهاز لخصائص المكون في ظل ظروف الاختبار المخصصة له. توفر هذه الأدوات دعمًا عمليًا لتحديد المكونات والفحوصات المتكررة على طاولة العمل بدلاً من اليقين المخبري. دقتها عملية وتعتمد على السياق.

تعتمد الثقة في القياس على عوامل مثل نوع المكون، ونطاق القياس، والتسامح، وجودة التلامس، وحالة المعايرة، وما إذا كان التحقق الإضافي مطلوبًا. قد تختلف الثقة في القراءة أيضًا مع حالة المكون واتساق إعداد الاختبار. يمكن للقراءات المستقرة تحسين الثقة في قابلية التكرار، ولكن لا ينبغي التعامل معها على أنها صحة مضمونة.

في الاستخدام العملي، يمكن لجهاز اختبار المكونات الإلكترونية توفير دقة كافية لتحديد المكونات ومقارنة القياسات المتكررة، بينما قد يتطلب القياس الدقيق تحققًا إضافيًا عندما تعتمد القرارات على تفاوتات أكثر صرامة. يساعد هذا التمييز في فصل القيود العملية عن التوقعات غير الواقعية لموثوقية القياس. للحصول على سياق أوسع للشراء والاختيار، راجع دليل جهاز اختبار المكونات الإلكترونية.

الاستخدام العملي	حد الدقة
يدعم تحديد المكونات، والفحوصات المتكررة على طاولة العمل، والثقة في القرار بناءً على القيم المعروضة المتسقة.	قد لا يزال التحقق مطلوبًا عندما تتطلب متطلبات المعايرة أو التسامح أو القياس ثقة أكبر مما يمكن أن يوفره جهاز اختبار المكونات العملي.

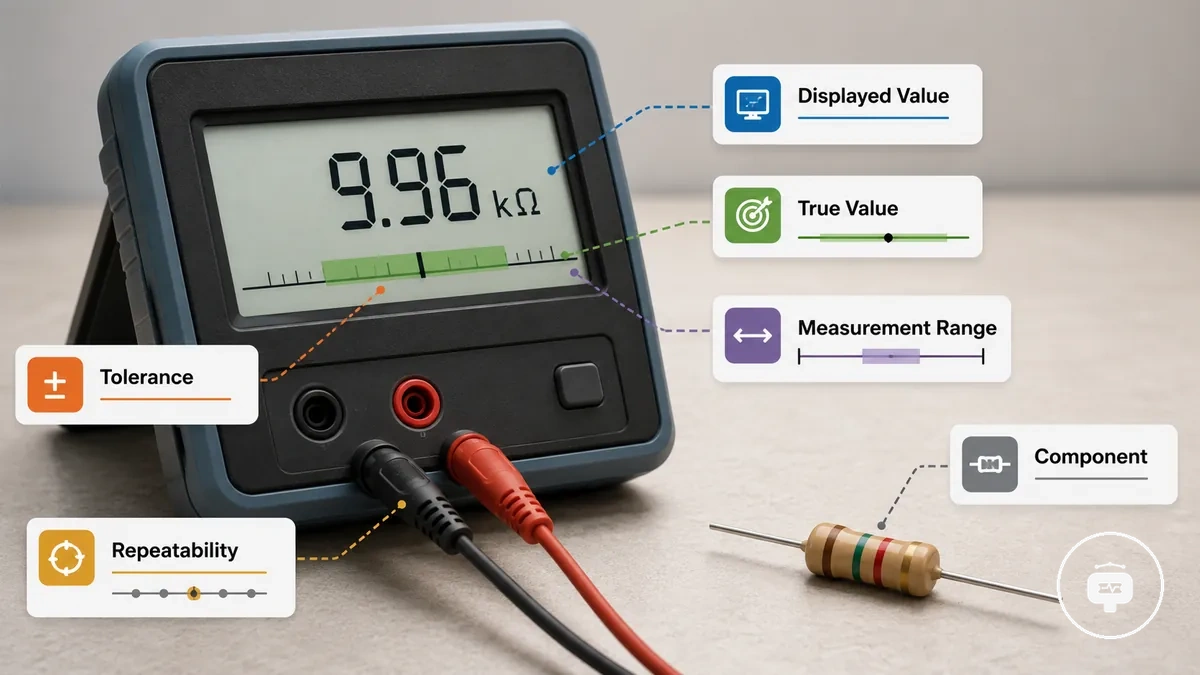

ما تعنيه الدقة لأجهزة اختبار المكونات الإلكترونية

دقة جهاز اختبار المكونات الإلكترونية هي العلاقة بين القيمة المعروضة والقيمة المتوقعة أو الحقيقية للمكون في ظل ظروف القياس الخاصة بالجهاز. تحدد الدقة مدى قرب مخرجات الجهاز من تمثيل المكون الذي يتم قياسه، لكنها لا تثبت أن القيمة المعروضة دقيقة. القيمة المعروضة هي تقدير ضمن حدود الجهاز وحالة المكون وظروف القياس.

ما تعنيه الدقة يعتمد على مقارنة قراءة الجهاز بالقيمة المتوقعة للمكون بدلاً من النظر إلى القيمة المعروضة بمعزل عن غيرها. يوضح المثال المشروح أدناه القيمة المعروضة، والقيمة المتوقعة أو المرجعية، ودور التسامح في تفسير القياس.

العلاقة بين القيمة المعروضة، والقيمة الحقيقية، والتسامح، ونطاق القياس المطبق تحدد كيفية تفسير القراءة. يمكن لقابلية التكرار زيادة الثقة في التحديد عندما تظل القياسات المتشابهة متسقة، على الرغم من أن القراءة المستقرة قد تختلف عن القيمة الحقيقية. قراءة الجهاز المفيدة ليست هي نفسها القياس المرجعي المعاير، ومع ذلك لا يزال بإمكان الجهاز توفير قيمة عملية لتحديد المكونات وأعمال طاولة العمل الروتينية عند استخدامه ضمن الغرض المخصص له.

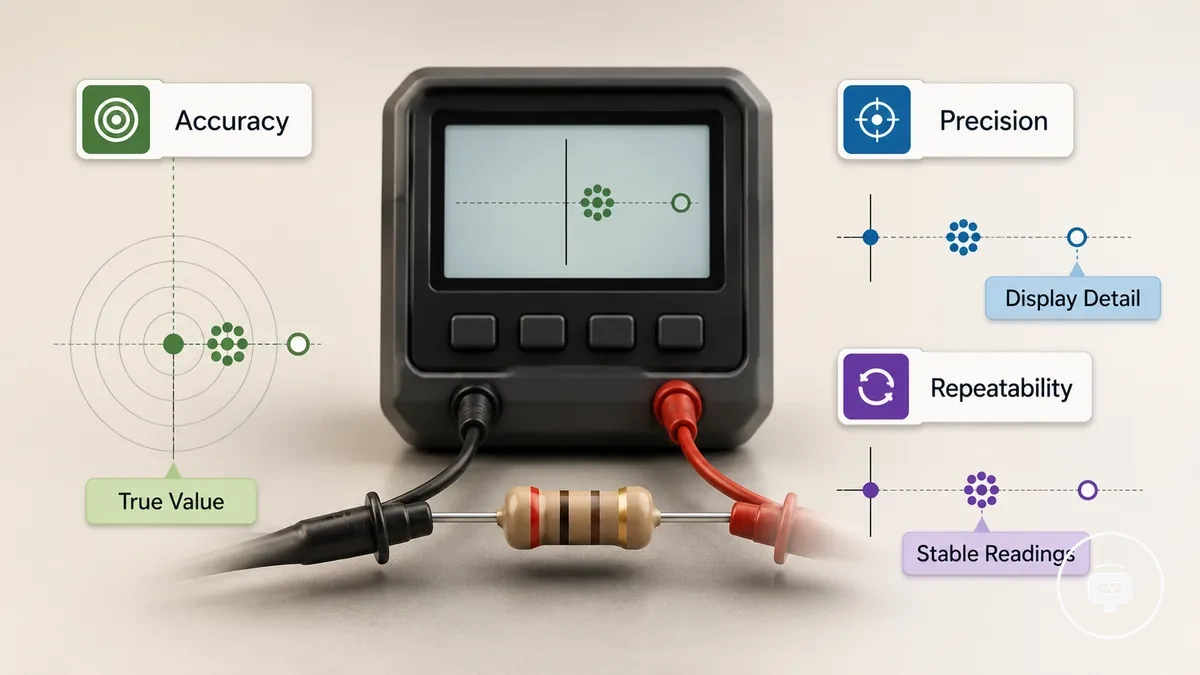

الدقة والإحكام وقابلية التكرار

تصف الدقة مدى قرب تطابق القراءة مع القيمة الحقيقية، ويصف الإحكام مستوى تفاصيل العرض، وتصف قابلية التكرار اتساق القراءات المتكررة. على الرغم من أن هذه المصطلحات مرتبطة ارتباطًا وثيقًا، إلا أنها تمثل صفات قياس مختلفة. لا ينبغي الخلط بين القراءات المستقرة والقراءات الصحيحة تلقائيًا.

غالبًا ما يتم الخلط بين الدقة والإحكام وقابلية التكرار عند تفسير شاشات أجهزة اختبار المكونات. يوضح الرسم البياني أدناه المفاهيم الثلاثة من خلال إظهار الفرق بين القراءات الصحيحة والقراءات المفصلة والقراءات المتسقة.

المصطلح	ما يعنيه	ما لا يثبته
الدقة	قرب القيمة المعروضة من القيمة الحقيقية أو القيمة المرجعية.	أن كل قراءة صحيحة تحت كل الظروف.
الإحكام	تفاصيل العرض والقدرة على تمييز الاختلافات الصغيرة بين القراءات.	أن القراءة المفصلة قريبة من القيمة الحقيقية.
قابلية التكرار	الاتساق عبر القراءات المتكررة في ظل ظروف مماثلة.	أن القراءات المستقرة دقيقة تلقائيًا.

تخيل مكونًا تم قياسه عدة مرات بنتائج متطابقة تقريبًا. تظهر تلك القراءات المتكررة قابلية التكرار، لكنها قد تظل منحرفة عن القيمة المرجعية. يوضح هذا السيناريو البسيط أن الاتساق وحده لا يشير بالضرورة إلى الدقة.

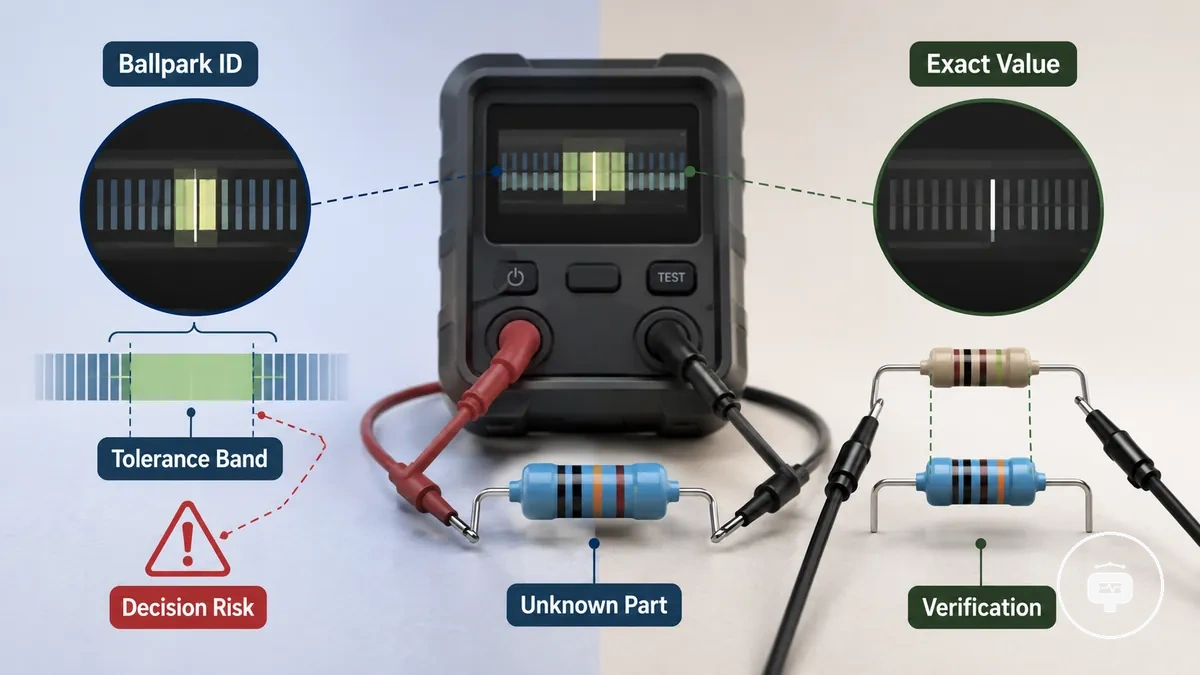

التحديد التقريبي مقابل القياس الدقيق

يخدم التحديد التقريبي والقياس الدقيق أغراضًا مختلفة عند تقييم المكونات الإلكترونية. يمكن لجهاز اختبار المكونات المساعدة في تحديد المكونات السائبة والأجزاء غير المعروفة من خلال تقدير قيمة المكون، مما يجعل التحديد التقريبي عمليًا للعديد من المهام، لكنه ليس كافيًا دائمًا.

يقارن التحديد التقريبي مقابل القياس الدقيق بين استخدامين مختلفين لقراءات الجهاز. توضح المقارنة أدناه والرسم البياني المرافق متى قد يكون التحديد التقريبي كافيًا ومتى يصبح التحقق من القيمة الدقيقة أكثر ملاءمة.

التحديد التقريبي	القياس الدقيق
مناسب لتحديد الأجزاء غير المعروفة، وتقدير قيمة المكون، وفرز المكونات السائبة، ودعم فرز الإصلاحات عندما يسمح نطاق التسامح بنتيجة تقريبية.	مناسب عندما يكون التحقق من قيمة المكون مطلوبًا لأن متطلبات التسامح الأكثر صرامة أو ارتفاع مخاطر القرار تجعل القياس الدقيق أكثر أهمية.

تخيل تحديد مكون غير معروف تم إزالته من لوحة دائرة قبل تحديد ما إذا كان يمكن إعادة استخدامه. قد توفر القراءة التقريبية ثقة كافية لمواصلة فرز الإصلاحات، بينما قد يُفضل قياس تأكيدي إذا كانت قيمة المكون تؤثر على قرار حاسم. تعتمد الحاجة إلى القياس الدقيق على نطاق التسامح ومخاطر القرار المرتبطة بالنتيجة.

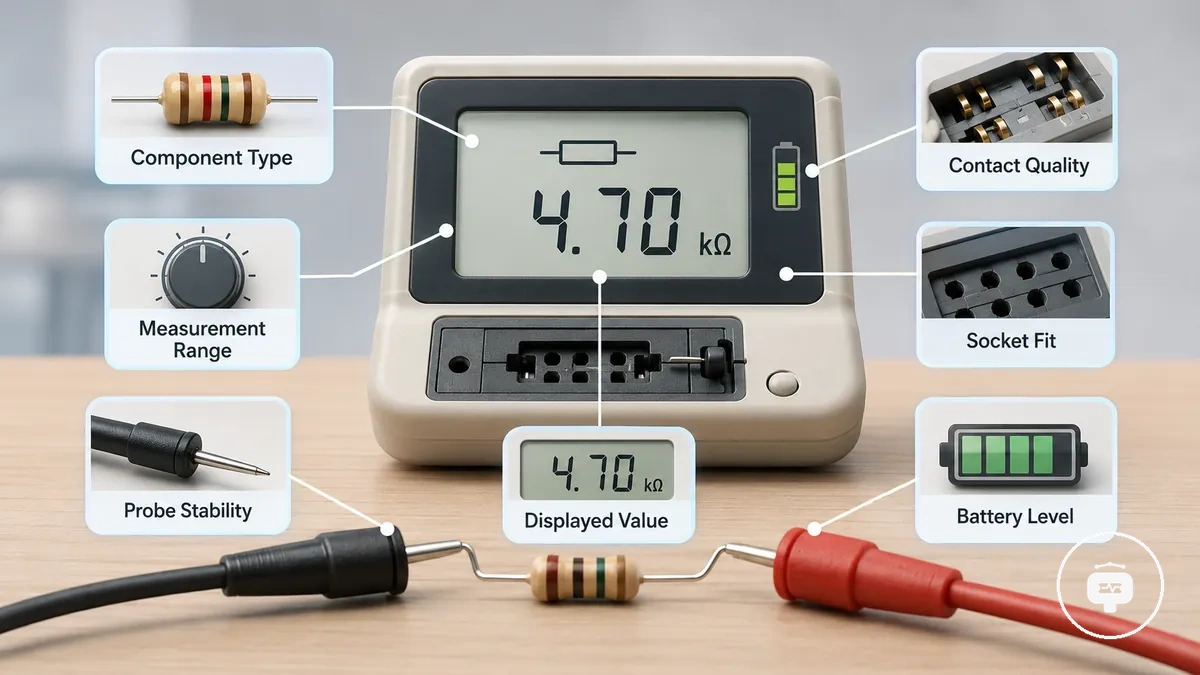

ظروف القياس التي تؤثر على موثوقية القراءة

تؤثر ظروف القياس على موثوقية القراءة لأن القيمة المعروضة تعتمد على العلاقة بين المكون وإعداد الاختبار والجهاز وليس على الجهاز وحده. قد ينتج المكون نفسه قيمًا معروضة مختلفة عندما تتغير ظروف الاختبار، حتى لو بقي الجهاز نفسه دون تغيير. موثوقية القراءة مشروطة.

عندما تختلف قراءتان معقولتان، قد يكمن السبب في ظروف الاختبار بدلاً من المكون. يمكن لنوع المكون ونطاق القياس وجودة التلامس وملاءمة المقبس واستقرار المجس أن تؤثر جميعها على الثقة في القراءة، بينما قد يؤثر مستوى البطارية وحالة الجهاز على مدى اتساق اكتشاف الجهاز لقيمة معروضة والإبلاغ عنها. تنظم مجموعات الظروف هذه العوامل الرئيسية التي تؤهل موثوقية القراءة دون الإشارة إلى أن أي شرط واحد يثبت الصحة أو الخطأ.

تصبح ظروف القياس التي تؤثر على موثوقية القراءة أسهل في التفسير عند النظر إلى مجموعات الظروف الرئيسية معًا. ينظم الرسم التوضيحي المشروح أدناه العلاقة بين التلامس والنطاق وحالة الطاقة وسلوك المكون، بينما يلخص الجدول كيف يمكن لكل مجموعة ظروف أن تؤثر على الثقة في القراءة.

الظرف	السمة المتأثرة	التأثير النموذجي على القراءة	ما يجب فحصه
نوع المكون ونطاق القياس	القيمة المعروضة والثقة في القراءة	قد تختلف القراءات عندما تختلف خصائص المكون أو نطاق القياس.	تأكد من نوع المكون واستخدم نطاق قياس مناسب.
جودة التلامس وملاءمة المقبس واستقرار المجس	جودة التوصيل	قد يؤدي التلامس غير المتسق إلى تقليل الثقة في القراءة أو إنتاج قراءات غير مستقرة.	افحص تلامس السلك وملاءمة المقبس واستقرار المجس.
مستوى البطارية وحالة الجهاز	حالة الطاقة وقابلية التكرار	قد يختلف اتساق القراءة عندما تتغير طاقة الجهاز أو حالة تشغيله.	افحص مستوى البطارية وتحقق من أن الجهاز يعمل بشكل طبيعي.

نوع المكون ونطاق القياس

يؤثر نوع المكون ونطاق القياس على ما إذا كان الجهاز يمكنه إنتاج قيمة موثوقة لأن فئات المكونات المختلفة تتصرف بشكل مختلف ضمن نطاق القياس المدعوم للجهاز. قد تنتج المقاومات والمكثفات والملفات والثنائيات والترانزستورات قراءات أكثر اعتمادية عندما تبقى القيمة المقاسة ضمن موضع نطاق مناسب. تعتمد الثقة في القراءة على العلاقة بين نوع المكون ونطاق القياس.

عندما تظهر قيمة معروضة غير مؤكدة، قد يكون المكون قريبًا من حافة القيمة المنخفضة، أو خارج النطاق المدعوم، أو متأثرًا بسلوك خارج النطاق بدلاً من وجود عطل في الجهاز. قد تتطلب قراءات شبيهة بـ ESR والمكونات منخفضة القيمة وتحديد أشباه الموصلات تفسيرًا دقيقًا لأن الثقة في القراءة قد تختلف مع فئة المكون وموضع النطاق. يلخص الجدول أدناه عائلات المكونات الشائعة ومخاوف النطاق ومخاطر القراءة المرتبطة بها. إذا كنت بحاجة إلى تغطية أوسع لقدرة الاختبار المدعومة، راجع نطاقات القياس.

عائلة المكون	مخاوف النطاق	مخاطر القراءة
المقاومات والمكثفات	حافة القيمة المنخفضة أو حدود النطاق المدعوم	قد تصبح القيم المعروضة أقل موثوقية بالقرب من حدود النطاق.
الملفات	ملاءمة نطاق القياس	قد تختلف الثقة في القراءة مع موضع النطاق.
الثنائيات والترانزستورات	التحديد وتفسير القيمة	قد يظل التحديد مفيدًا حتى عندما يتطلب التفسير الدقيق للقيمة تحققًا إضافيًا.
قراءات شبيهة بـ ESR	ملاءمة النطاق والسلوك خارج النطاق	قد تتطلب النتائج تفسيرًا حذرًا عندما تقلل ظروف القياس من الثقة في القراءة.

تلامس السلك وملاءمة المقبس واستقرار المجس

عندما تصبح القراءات غير مستقرة، قد يكون تلامس السلك وملاءمة المقبس واستقرار المجس عوامل مساهمة حتى لو كان المكون والجهاز مناسبين من ناحية أخرى. يمكن للتغيرات في التوصيل الفيزيائي أن تؤثر على القيمة المعروضة وقابلية التكرار، لذا فإن جودة التلامس هي سبب شائع للقراءات غير المستقرة.

تعتمد جودة التوصيل الفيزيائي على حالة الأسلاك والمقبس والمجسات بدلاً من عامل واحد. قد تؤثر الأسلاك المؤكسدة، أو مقبس ZIF المرتخي، أو انخفاض ضغط المشبك، أو حركة المجس، أو طول السلك الزائد، أو الجلوس المتكرر غير المتسق على استقرار القراءة. لا تشير هذه الظروف بالضرورة إلى وجود مكون معيب، لكنها يمكن أن تؤهل مدى الثقة التي يجب بها تفسير القيمة المعروضة. يمكن أن يساعد فحص سريع للتلامس والجلوس في تحديد ما إذا كانت القراءات غير المستقرة مرتبطة بالتوصيل الفيزيائي.

• افحص تلامس السلك بحثًا عن الأسلاك المؤكسدة، حيث قد تقلل حالة السطح من جودة التلامس وتؤثر على قابلية التكرار.
• افحص ملاءمة المقبس من خلال التأكد من أن المكون جالس بإحكام في مقبس ZIF، لأن الجلوس المرتخي قد يساهم في قراءات غير مستقرة.
• افحص ضغط المشبك، لأن الضغط غير المتسق قد يغير تلامس المجس والقيمة المعروضة.
• حد من حركة المجس أثناء القياس، لأن تغير التلامس قد يقلل من استقرار القراءة.
• افحص طول السلك، حيث قد تؤدي الأسلاك الأطول إلى تباين إضافي في بعض ظروف الاختبار.
• استخدم الجلوس المتكرر لمعرفة ما إذا كان التوصيل الأكثر اتساقًا يحسن استقرار القراءة.

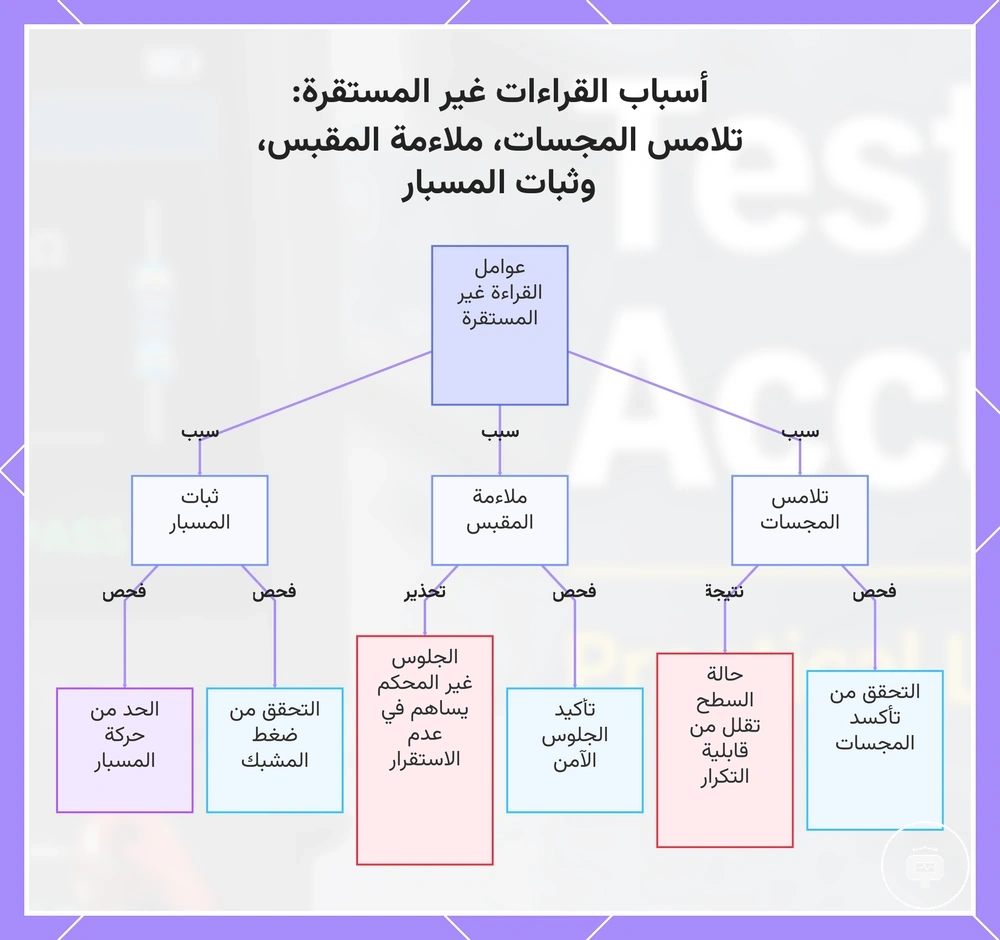

يوضح هذا المخطط عوامل الاتصال الفيزيائي الثلاثة الرئيسية التي يمكن أن تسبب قراءات غير مستقرة والفحوصات الأساسية لكل منها.

مستوى البطارية واستقرار الطاقة وحالة الجهاز

يمكن لمستوى البطارية واستقرار الطاقة وحالة الجهاز أن تؤثر على قابلية التكرار وسلوك الكشف لأن حالة تشغيل الجهاز قد تؤثر على مدى اتساق إنتاجه لقيمة معروضة. قد يؤدي انخفاض البطارية أو عدم استقرار الطاقة أو تغير حالة الجهاز إلى تقليل الثقة في القراءة في بعض الظروف، ويمكن أن يختلف التأثير حسب الطراز.

عندما تصبح القراءات المتكررة غير متسقة، يمكن أن يساعد فحص حالة تشغيل الجهاز في تحديد ما إذا كان التباين مرتبطًا بالجهاز بدلاً من المكون. تتحقق القائمة أدناه من ظروف حالة التشغيل الشائعة التي قد تؤثر على قابلية التكرار دون الإشارة إلى أن كل جهاز يتصرف بنفس الطريقة. تساعد هذه الفحوصات في تأهيل الثقة في القراءة بدلاً من استبدال المعايرة أو الإرشادات الخاصة بالطراز. بعد تأكيد حالة الجهاز، كرر نفس القياس لمقارنة قابلية التكرار في ظل ظروف تشغيل مماثلة.

• افحص مستوى البطارية، حيث قد يؤدي انخفاض البطارية إلى تقليل الثقة في القراءة على بعض الأجهزة.
• تأكد من استقرار الطاقة، لأن عدم استقرار الطاقة قد يؤثر على اتساق القيمة المعروضة.
• تحقق من حالة الجهاز بعد إعادة ضبط حديثة أو أثناء حالة الاختبار الذاتي، لأن حالة التشغيل قد تؤثر على سلوك الكشف.
• راجع أي حدود للوضع أو تغييرات في وضع التشغيل، واسمح بسلوك الإحماء الطبيعي عند الاقتضاء، لأن هذه الظروف قد تؤهل تفسير القراءة.
• إذا بقيت القراءات غير مؤكدة، كرر نفس القياس بعد تأكيد حالة الجهاز لمقارنة قابلية التكرار.

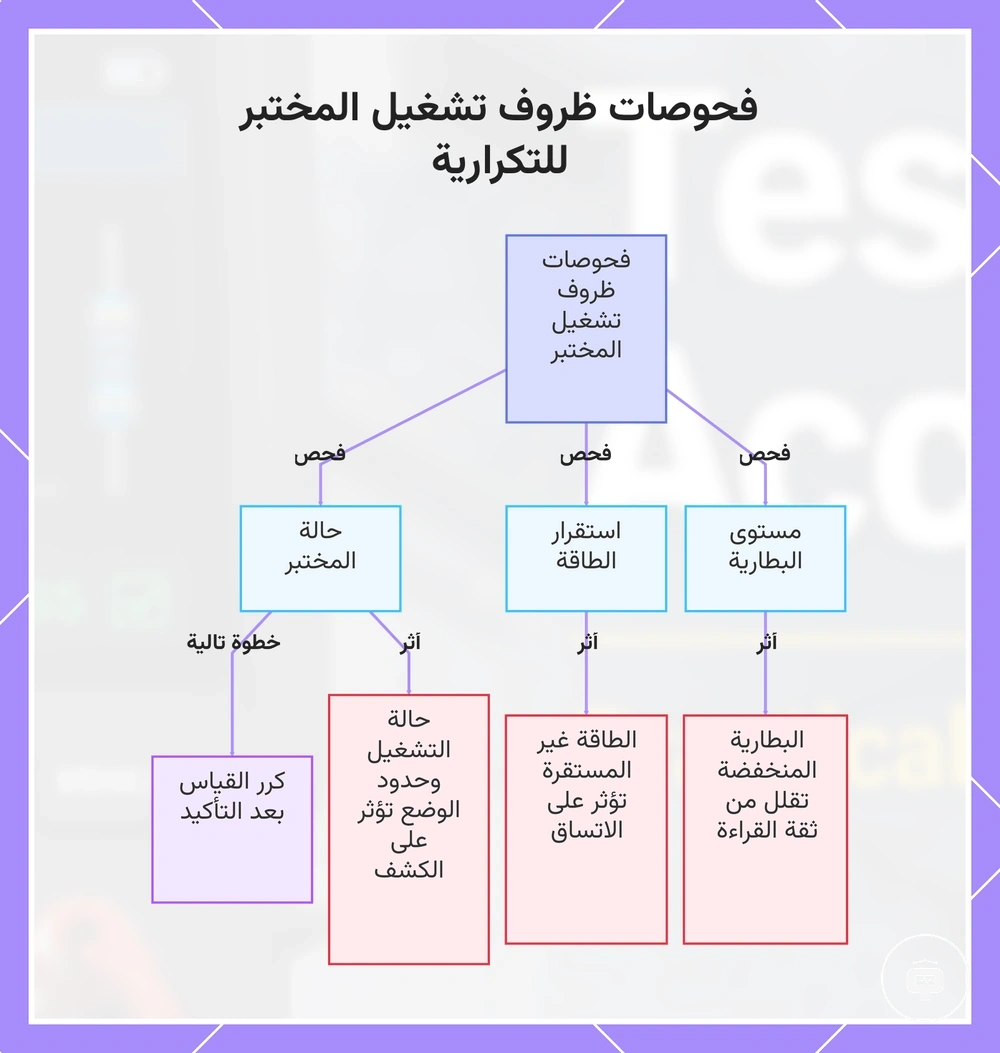

يوضح هذا المخطط الفحوصات الرئيسية لظروف تشغيل المختبر التي تؤثر على تكرارية القراءات والخطوة التالية الموصى بها بعد التحقق.

القيود العملية وراء القيم الخاطئة أو غير المستقرة

ترتبط القيم الخاطئة والقراءات غير المستقرة عادة بحدود النطاق أو تأثير الدائرة أو ضعف التلامس أو حالة المكون أو حدود الكشف بدلاً من عيب واحد محدد. يمكن أن يحدث عدم الكشف والتحديد التلقائي غير المتوقع عندما لا يتمكن الجهاز من تفسير المكون أو ظروف الاختبار بثقة كافية. يجب تجميع هذه الأسباب قبل استخدام القراءة لاتخاذ قرار.

عندما تتغير قيمة معروضة أو تبدو غير معقولة أو لا تظهر، يمكن أن يكون للعرض نفسه أكثر من سبب محتمل. قد تقلل مشكلة النطاق من الثقة في القيمة، وقد يغير تأثير الدائرة ما يكتشفه الجهاز، وقد يؤدي ضعف التلامس إلى قراءات غير مستقرة، وقد تؤثر حالة المكون على الكشف. يربط الجدول أدناه كل عرض بمشكلة سمة محتملة وفحص محلي ومخاطر القرار الناتجة دون معالجة العرض كدليل على العطل.

العرض	مشكلة السمة المحتملة	الفحص	ما يعنيه
قيمة خاطئة أو غير متوقعة	حدود النطاق أو تأثير الدائرة أو حالة المكون	قارن ظروف الاختبار مع نوع المكون والنطاق المتوقعين.	قد تكون الثقة في القراءة محدودة وقد تحتاج إلى تحقق قبل اتخاذ قرار عالي المخاطر.
قراءات غير مستقرة	ضعف التلامس أو تغير ظروف الاختبار أو تأثير الدائرة	افحص اتساق التلامس وكرر القياس في ظل ظروف مماثلة.	قد يعكس التباين إعداد الاختبار بدلاً من عطل في المكون.
عدم الكشف	حدود الكشف أو سلوك غير مدعوم أو حالة المكون	تأكد من توصيل المكون بشكل صحيح وضمن قدرة الكشف العملية للجهاز.	عدم الكشف لا يحدد بذاته أن المكون معيب.
تحديد تلقائي غير صحيح	سلوك مكون غامض أو تأثير الدائرة أو حدود الكشف	كرر الاختبار في ظل ظروف مماثلة وقارن النتيجة مع فئة المكون المتوقعة.	قد تكون ثقة التحديد في التسمية المعروضة منخفضة ولا ينبغي التعامل معها كنتيجة نهائية.

يجب تفسير هذه الأعراض كإشارات ثقة بدلاً من استنتاجات عطل مطلقة. عندما تؤثر النتيجة على قرار إصلاح أو استبدال، استخدم استكشاف أخطاء القراءات الخاطئة وإصلاحها للحصول على عملية تشخيص أكثر اكتمالاً.

حواف النطاق وقياسات القيم المنخفضة

تستحق حواف النطاق وقياسات القيم المنخفضة حذرًا إضافيًا لأن القراءات القريبة من الطرف المنخفض أو الطرف المرتفع أو حد الدقة قد تكون أكثر حساسية لقيود الجهاز. يمكن أن تتأثر المقاومة المنخفضة والسعة الصغيرة والقيم الشبيهة بـ ESR بمقاومة السلك وحدود الدقة وتقريب العرض. قيم حواف النطاق هذه هي مناطق حذر وليست نتائج صحيحة أو خاطئة تلقائيًا.

سلوك حافة النطاق يعني أن التغييرات الصغيرة في ظروف الاختبار أو دقة العرض قد يكون لها تأثير أكبر على كيفية تفسير القيمة. يجمع الجدول أدناه ظروف القيم المنخفضة وحدود النطاق الشائعة حسب مصدر الحساسية المحتمل والثقة التي يمكن وضعها في النتيجة. يجب تكرار القراءات المستخدمة في القرارات الحساسة أو التحقق منها عندما يمكن أن يؤثر الخطأ المحتمل على النتيجة.

ظرف القياس	لماذا هو حساس	ما يجب فعله مع القراءة
مقاومة منخفضة	قد تصبح مقاومة السلك وتأثيرات التلامس كبيرة نسبيًا مقارنة بالقيمة المقاسة.	تعامل مع النتيجة كشرطية وقارن القراءات المتكررة في ظل ظروف تلامس مماثلة.
سعة صغيرة	قد تقلل حدود الدقة وتقريب العرض من الثقة في القيمة بالقرب من حد النطاق الأدنى.	استخدم القراءة كتقدير ما لم يتطلب القرار تحققًا منفصلاً.
قيم شبيهة بـ ESR	قد تكون قياسات القيم المنخفضة حساسة لجودة التوصيل وموضع النطاق وتفسير الجهاز.	كرر القياس وتجنب التعامل مع قيمة معروضة واحدة على أنها نهائية.
قيم الطرف المرتفع أو حافة النطاق	قد تقترب القراءة من حدود الكشف أو العرض العملية للجهاز.	استخدم حذرًا إضافيًا وتحقق من النتيجة عندما تكون مخاطر القرار عالية.

تأثير الدائرة على القيم المقاسة

يمكن أن يؤثر وجود المكون داخل الدائرة على القيم المقاسة لأن المكون المتصل بالدائرة قد يشارك مسارات كهربائية مع الأجزاء المحيطة. يمكن للمسارات المتوازية والمكثفات المشحونة وأشباه الموصلات وتلوث اللوحة والتفريغ الجزئي أن تؤثر جميعها على كيفية تفسير الجهاز للمكون. نتيجة لذلك، قد تؤثر مسارات الدائرة المحيطة على القيمة المعروضة حتى عندما يكون المكون نفسه لم يتغير.

تخيل قياس نفس المكون أولاً كمكون سائب ثم أثناء بقائه متصلاً بالدائرة. يوضح التباين أدناه كيف يمكن لظروف الدائرة المحيطة أن تؤهل القراءة دون الإشارة إلى أن كل نتيجة داخل الدائرة غير موثوقة.

قراءة المكون السائب	قراءة المكون المتصل بالدائرة
يقيس الجهاز المكون مع تأثيرات أقل من مسارات الدائرة المحيطة، مما يجعل تفسير القيمة أكثر مباشرة.	قد تؤثر المسارات المتوازية وأشباه الموصلات في الدائرة على القيمة المعروضة أو تحديد المكون.
تلوث اللوحة والشحنة المخزنة أقل احتمالية للتأثير على القراءة بمجرد عزل المكون بشكل مناسب.	قد تساهم المكثفات المشحونة أو التفريغ الجزئي أو تلوث اللوحة في قيم مقاسة متغيرة أو غير متوقعة.

يعتمد ما إذا كان تأثير الدائرة يؤثر على القراءة على تخطيط الدائرة وتوصيلات المكون. قد يكون العزل مناسبًا عندما تمنع مسارات الدائرة المحيطة تفسيرًا واثقًا أو عندما يجب أن يمثل القياس المكون السائب بدلاً من تأثير الدائرة المتصلة.

حدود الكشف التلقائي وأخطاء تحديد المكونات

عندما يخطئ الكشف التلقائي في تسمية الأجزاء أو يفشل في اكتشاف مكون، غالبًا ما يكون نمط الإشارة غامضًا جدًا لتحديد موثوق للمكونات. قد يكون للتسمية المعروضة للمكون ثقة تحديد منخفضة دون الإشارة إلى أن الجهاز معيب. يعتمد الكشف التلقائي على سلوك مكون قابل للتفسير.

يقارن الكشف التلقائي السلوك الكهربائي المقاس مع أنماط الإشارة المتوقعة، ولكن أكثر من شرط يمكن أن يؤثر على النتيجة. تشرح علاقات السبب والنتيجة التالية لماذا قد يحدث عدم يقين في الكشف دون الإشارة إلى عطل في الجهاز.

• الأجزاء التالفة قد تنتج نمط إشارة غير منتظم، مما قد يقلل من ثقة التحديد أو يتسبب في خطأ الجهاز في تسمية الأجزاء.
• هياكل أشباه الموصلات غير المعتادة أو أنواع المكونات غير المدعومة قد لا تتطابق مع أنماط الكشف المتوقعة للجهاز، مما يزيد من غموض التحديد.
• مسارات الدائرة المختلطة قد تغير نمط الإشارة المقاسة، مما قد يؤثر على تحديد المكون المعروض.
• ضعف التلامس أو انخفاض البطارية قد يقلل من جودة الإشارة، مما يتسبب في فشل الكشف التلقائي في اكتشاف مكون أو تقليل ثقة التحديد.
• قد تتداخل ظروف متعددة، لذا فإن خطأ الكشف لا يشير بالضرورة إلى مكون معيب أو جهاز معطل.

إذا ظل النوع المعروض أو توزيع الأطراف أو القيمة المقاسة غير واضحة بعد القياسات المتكررة، راجع reading tester results للحصول على إرشادات إضافية حول تفسير المعلومات المعروضة.

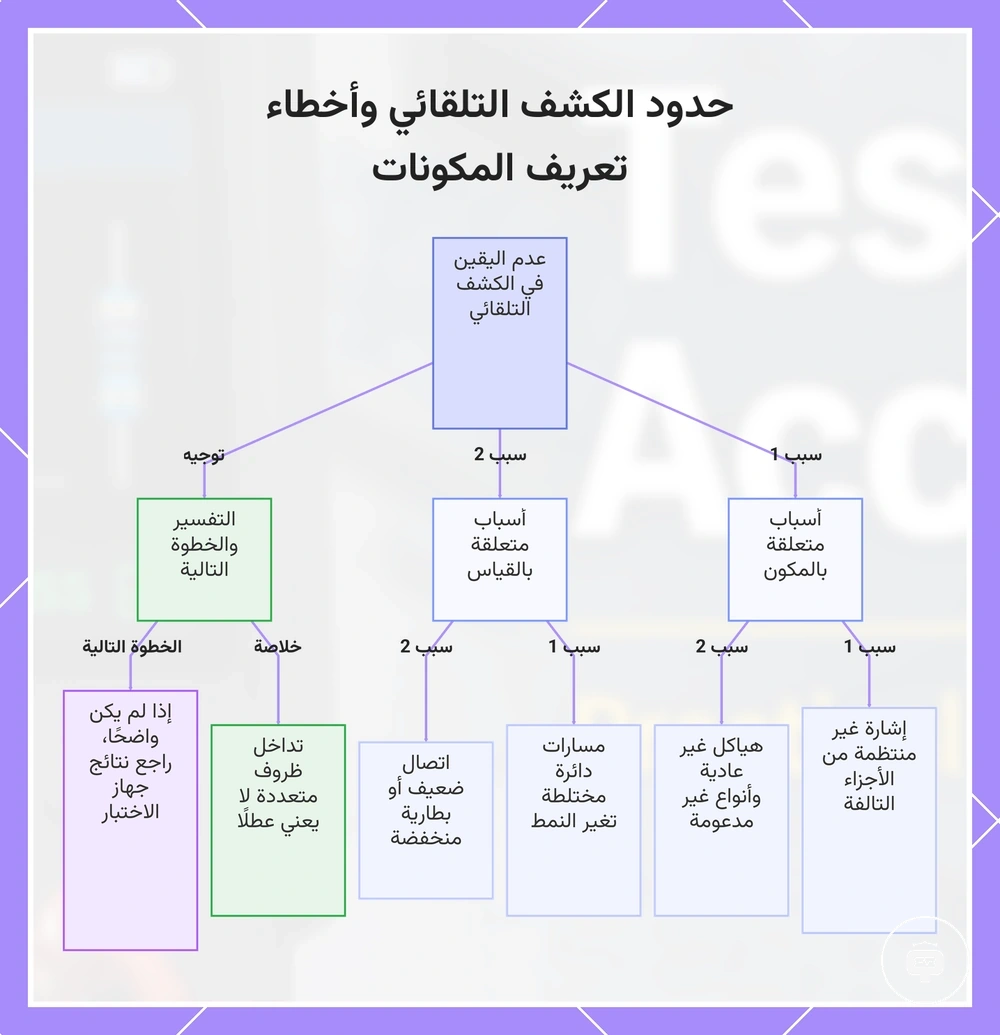

يوضح هذا المخطط الأسباب الرئيسية لعدم اليقين في الكشف التلقائي وكيفية تفسير أخطاء الكشف دون افتراض عطل في جهاز الاختبار.

توقعات الدقة الواقعية لأجهزة الاختبار منخفضة التكلفة

يمكن لأجهزة الاختبار منخفضة التكلفة توفير قيمة عملية عندما يتم تقييم دقتها الواقعية مقابل مهمة القياس المقصودة بدلاً من السعر وحده. قد تعتمد الثقة على عوامل مثل نطاق المكون، ودقة العرض، وأجهزة التلامس، والتسامح المذكور، وجودة البناء، ودعم المعايرة المتاح. لا ينبغي التعامل مع انخفاض مستوى السعر على أنه عدم دقة تلقائي.

تخيل استخدام جهاز اختبار اقتصادي لتحديد المكونات السائبة وإجراء فحوصات إصلاح قابلة للتكرار قبل تحديد ما إذا كان التحقق الإضافي مطلوبًا. في العديد من حالات الهوايات والإصلاح، قد يوفر التحديد القابل للاستخدام والقراءات المتسقة ثقة مقبولة عند استخدام الجهاز ضمن حدوده العملية. عندما تكون متطلبات التسامح المذكورة أكثر صرامة أو مخاطر القياس أعلى، قد تصبح جودة البناء ودعم المعايرة وأجهزة التلامس أكثر أهمية. يعتمد المستوى المناسب من الثقة على حالة الاستخدام المقصودة بدلاً من التكلفة وحدها.

مقارنة العوامل الرئيسية المتعلقة بالتكلفة تساعد في وضع توقعات متوازنة بدلاً من افتراض أن جميع أجهزة الاختبار ميسورة التكلفة تؤدي بالمثل. يلخص الجدول أدناه المفاضلات الشائعة بين التكلفة والقيمة ويسلط الضوء على متى قد يؤثر كل عامل على الثقة، مع إبقاء القرار النهائي مركزًا على احتياجات القياس بدلاً من سعر الشراء.

العامل المتعلق بالتكلفة	تأثير الدقة	متى يكون مهمًا
دقة العرض	قد تؤدي زيادة تفاصيل العرض إلى تحسين تفسير القراءة ولكنها لا تزيد من دقة القياس بحد ذاتها.	عند تمييز الاختلافات الصغيرة بين القيم المعروضة.
أجهزة التلامس	قد تؤثر جودة التوصيل على فحوصات الإصلاح القابلة للتكرار والثقة في القراءة.	عند قياس أسلاك صغيرة أو تكرار نفس الاختبار.
التسامح المذكور	يساعد التسامح المذكور في تأهيل الثقة المتوقعة في القياس.	عندما تعتمد قرارات القياس على توافق قيم أوثق.
دعم المعايرة	قد يحسن دعم المعايرة الثقة في القياس على المدى الطويل، اعتمادًا على الجهاز.	عندما تكون القياسات المتسقة مطلوبة بمرور الوقت.
مستوى السعر	قد يؤدي توفير السعر إلى زيادة مخاطر القياس إذا كانت الميزات أو الدعم المهمين محدودين.	عندما تكون قرارات القياس عالية الثقة مطلوبة.

قم بتقييم المفاضلة الكاملة بين التكلفة والقيمة مقابل التطبيق المقصود، لأن الثقة في القياس يجب أن تستند إلى الملاءمة بدلاً من السعر وحده.

إشارات الدقة التي يجب فحصها قبل اختيار جهاز اختبار

يجب تقييم إشارات الدقة كمعايير قرار عملية عند اختيار جهاز اختبار. تظهر الإشارات الأكثر فائدة كيف قد يؤدي الجهاز ضمن نطاق المكون المطلوب وظروف القياس. يجب أن توجه ميزات الدقة هذه قرار الشراء أكثر من المواصفات التجميلية.

الدقة المذكورة والتسامح المذكور والنطاق المدعوم هي إشارات مواصفات أساسية لأنها تؤهل مقدار التفاصيل التي يعرضها الجهاز وأين قد تظل هذه التفاصيل مفيدة. يمكن للدقة الأعلى تحسين تفاصيل القراءة، لكنها لا تؤكد الدقة بحد ذاتها. يمكن للتسامح المذكور أن يساعد في تأطير الثقة المتوقعة، بينما يجب أن يتطابق النطاق المدعوم مع قيم المكونات المحتمل اختبارها. يجب النظر إلى تغطية النطاق والتسامح معًا بدلاً من معاملتهما كادعاءات منفصلة.

توفر التلامسات المستقرة وقابلية التكرار ووضوح العرض دليلاً عمليًا على مدى سهولة الحصول على القراءات وتفسيرها. يجب أن تثبت أجهزة التلامس أسلاك المكون بشكل متسق، ويجب أن تنتج الاختبارات المتكررة نتائج متشابهة بشكل معقول في ظل ظروف مماثلة، ويجب أن يفصل العرض بين تحديد المكون والقيمة المقاسة بوضوح. هذه الإشارات عادة ما تكون أكثر صلة بالثقة في القياس من الشاشات الزخرفية أو الألوان الإضافية أو الميزات الأخرى ضعيفة الصلة.

قد يضيف دعم المعايرة ودعم الاختبار الذاتي ثقة عندما يساعدان في التحقق من أن الجهاز يعمل كما هو متوقع. تحقق مما إذا كان التصميم يوفر إشارات حالة مفهومة أو سلوك فحص مرجعي أو إمكانية الوصول إلى فحوصات المعايرة المناسبة دون افتراض أن وجود اختبار ذاتي يثبت الصحة. يجب أن تؤهل هذه الميزات قرار الاختيار بدلاً من استبدال معايير النطاق والتسامح والتلامس وقابلية التكرار.

تنظم قائمة المراجعة أدناه المعايير الرئيسية حسب ما يجب البحث عنه ولماذا قد تؤثر كل إشارة على الثقة في القياس. استخدم إشارات الدقة معًا كإطار اختيار، لأنه لا توجد ميزة واحدة تحدد الملاءمة لكل احتياج اختبار.

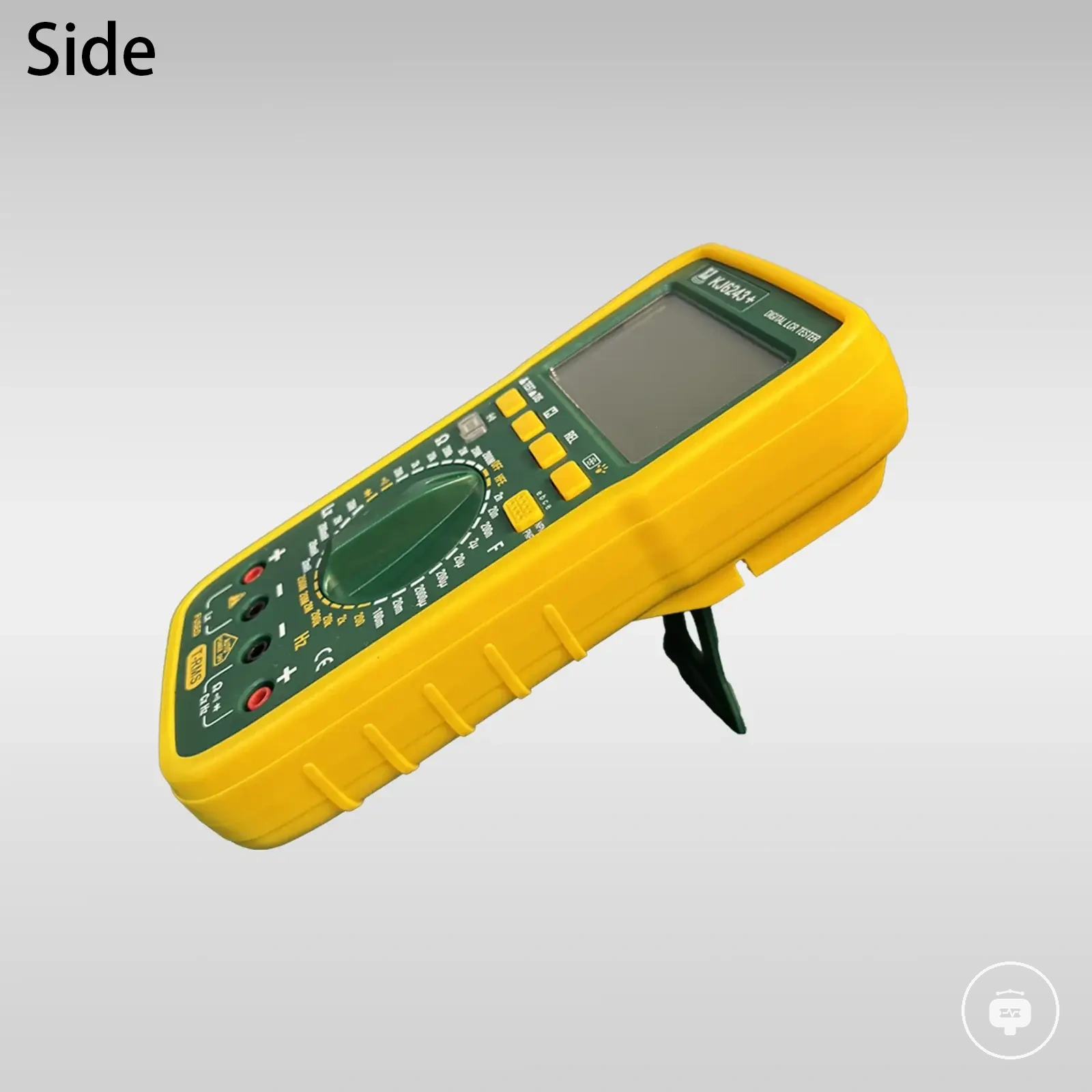

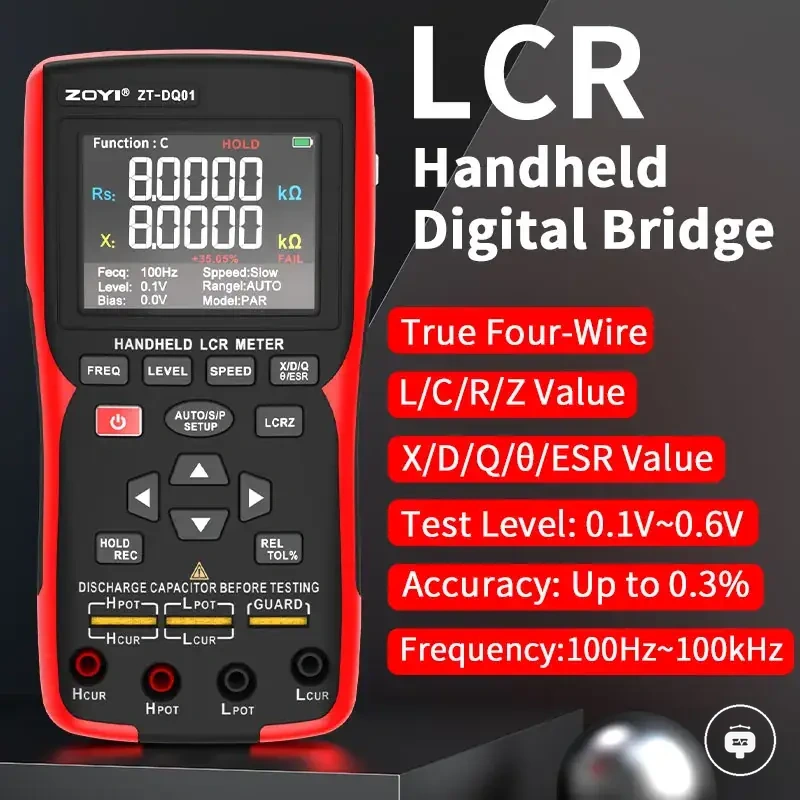

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

• الدقة: تحقق مما إذا كانت التفاصيل المعروضة مناسبة لاختلافات القيم التي تحتاج إلى تمييزها؛ الأرقام الإضافية وحدها لا تؤكد الدقة.
• التسامح المذكور: ابحث عن بيان تسامح أو دقة معروض بوضوح يساعد في تأهيل الثقة المتوقعة في القراءة.
• النطاق المدعوم: تأكد من أن أنواع المكونات ذات الصلة والقيم المحتملة تقع ضمن نطاق التشغيل المذكور للجهاز.
• دعم المعايرة: تحقق مما إذا كان الجهاز يوفر طريقة عملية للتحقق من الثقة في القياس أو الحفاظ عليها بمرور الوقت.
• دعم الاختبار الذاتي: ابحث عن معلومات واضحة عن حالة التشغيل أو الاختبار الذاتي قد تساعد في تحديد عدم اليقين في حالة الجهاز.
• التلامسات المستقرة: قيم تلامس المقبس أو المشابك أو المجس من حيث الجلوس المتسق لأن التلامس غير المستقر قد يقلل من قابلية التكرار.
• قابلية التكرار: ضع في اعتبارك ما إذا كانت القياسات المتكررة في ظل ظروف مماثلة من المرجح أن تظل متسقة بما يكفي للقرار المقصود.
• وضوح العرض: تحقق من أن تحديد المكون ومعلومات الأطراف والقيم المقاسة سهلة التمييز دون الاعتماد على العرض الزخرفي.

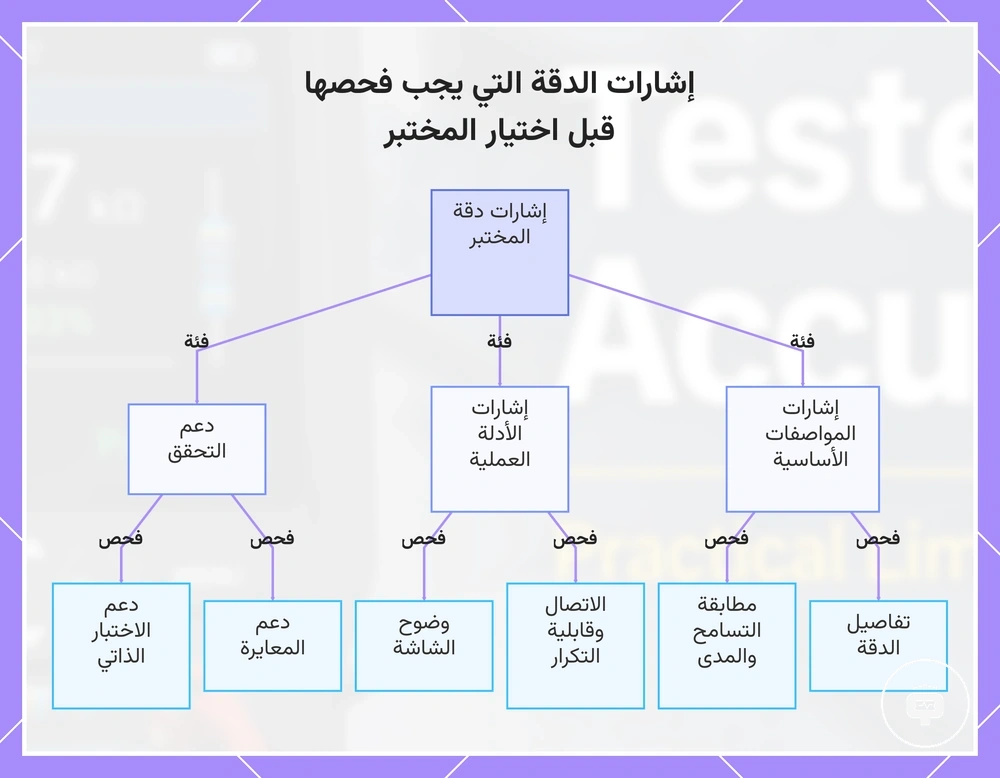

ينظم هذا المخطط إشارات الدقة الرئيسية التي يجب تقييمها عند اختيار المختبر، مجمعة حسب المواصفات الأساسية والأدلة العملية ودعم التحقق.

الدقة والتسامح ونطاق القياس المذكور

تحدد الدقة تفاصيل العرض التي يمكن للجهاز تقديمها، بينما يؤهل التسامح ونطاق القياس المذكوران مقدار الثقة التي يمكن وضعها في القيمة المعروضة. يمكن للأرقام المعروضة إظهار تغييرات قيمة أصغر، لكن التقريب وحدود النطاق لا تزال تؤثر على التفسير. لذلك يجب تمييز تفاصيل العرض عن الدقة الموثوقة عند تقييم ادعاءات الدقة.

يفصل الجدول أدناه تفاصيل العرض عن نطاق القياس الموثوق بحيث يمكن تقييم الدقة والتسامح ونطاق القياس المذكور معًا. يساعد لغة التسامح في تأهيل الثقة المتوقعة في ظل الظروف المذكورة، بينما تشير النطاقات الخاصة بالمكونات إلى أين يُقصد تفسير القياسات. الأرقام المعروضة وحدها لا تثبت الدقة، ويصبح الحذر عند حافة النطاق أكثر أهمية عندما تقترب القراءات من حدود النطاق المذكور. قراءة هذه المعايير معًا توفر أساسًا أقوى لقرار الشراء من الاعتماد على أي مواصفة منفردة.

المعيار	ما يخبرك به	ما لا يثبته
الدقة	مقدار تفاصيل العرض التي تظهر من خلال الأرقام المعروضة.	أن القيمة المعروضة دقيقة أو غير متأثرة بالتقريب.
التسامح	كيف يؤهل لغة التسامح الثقة المتوقعة في القياس.	أن تسامحًا واحدًا ينطبق بالتساوي عبر جميع القياسات.
نطاق القياس المذكور	نطاقات المكونات المحددة التي يُقصد للجهاز قياسها.	أن القراءات القريبة من كل حافة نطاق توفر نفس المستوى من الثقة.

دعم المعايرة وتوفر الاختبار الذاتي

يجب تقييم دعم المعايرة وتوفر الاختبار الذاتي كمعايير متعلقة بالثقة بدلاً من كونها دليلاً على دقة القياس. يمكن لوظيفة الاختبار الذاتي أن تساعد في الإشارة إلى أن الجهاز يعمل كما هو مقصود، بينما قد يحسن دعم المعايرة الثقة في القياسات المستقبلية. لذلك يحسن دعم المعايرة الثقة ولكنه لا يضمن الدقة.

تفصل قائمة المراجعة أدناه الإشارات المتعلقة بالمعايرة عن إجراءات المعايرة بحيث يمكن تقييمها كمعايير شراء. قد تختلف الميزات حسب الطراز، ويجب النظر في كل إشارة إلى جانب معايير المواصفات الأخرى بدلاً من النظر إليها بمفردها.

• وضع الاختبار الذاتي: قد يؤكد وضع الاختبار الذاتي حالة التشغيل الأساسية، لكنه لا يثبت دقة القياس.
• توصيل الأسلاك: عند دعمه، قد يساعد توصيل الأسلاك في تعويض مقاومة السلك أو إجراء فحص مرجعي، اعتمادًا على تصميم الجهاز.
• المكونات المرجعية: قد تساعد المكونات المرجعية في مقارنة اتساق القياس بمرور الوقت، لكنها لا تتحقق من كل قراءة.
• تنبيهات المعايرة: يمكن أن تشير تنبيهات المعايرة إلى الوقت الذي قد يكون فيه الانتباه أو ميزة المعايرة مناسبًا، دون تأكيد النتائج الدقيقة.
• الفحوصات المتكررة: قد تؤدي الفحوصات المتكررة في ظل ظروف مماثلة إلى تحسين الثقة في اتساق القراءة، على الرغم من أن القراءات المتسقة وحدها لا تؤكد الدقة المطلقة.

إذا كانت تفاصيل الإجراء مطلوبة بدلاً من إرشادات الاختيار، راجع calibration checks.

قراءات مستقرة عبر الاختبارات المتكررة

القراءات المستقرة عبر الاختبارات المتكررة هي إشارة دقة مفيدة لأنها تشير إلى مدى اتساق قياس الجهاز لنفس المكون في ظل ظروف مماثلة. تساعد الاختبارات المتكررة في تأهيل قابلية التكرار، لكن استقرار القراءة يدعم الثقة بدلاً من إثبات الدقة المطلقة.

تكون القراءات المستقرة أكثر دلالة عندما تظل ظروف الاختبار المتكرر قابلة للمقارنة. توضح قائمة المراجعة أدناه الظروف المحلية التي يمكن أن تؤثر على قابلية التكرار ويجب فحصها معًا بدلاً من عزلها.

• نفس المكون: كرر القياسات على نفس المكون حتى لا تكون التغييرات في القراءة ناتجة عن تبديل الأجزاء.
• موضع المقبس: حافظ على نفس موضع المقبس حيثما كان ذلك عمليًا، لأن الموضع المختلف قد يغير حالة التلامس.
• إعادة جلوس الأسلاك: أعد جلوس الأسلاك بشكل متسق عند تكرار الاختبار، لأن الجلوس المختلف قد يؤثر على استقرار القراءة.
• حالة البطارية: قارن القراءات في ظل حالة بطارية مماثلة، لأن ظروف الطاقة قد تؤثر على قابلية التكرار في بعض الأجهزة.
• ضغط التلامس: حافظ على ضغط تلامس ثابت لأن تغيير الضغط قد يغير التوصيل الكهربائي.
• انحراف القيمة: راقب انحراف القيمة عبر الاختبارات المتكررة، لأن القراءات المتغيرة قد تشير إلى تغير ظروف الاختبار أو انخفاض الثقة.

متى يكون جهاز اختبار المكونات دقيقًا بما يكفي

يكون جهاز اختبار المكونات دقيقًا بما يكفي عندما يتطابق نطاقه وقابلية التكرار وتوقع التسامح ومخاطر القرار مع المهمة العملية. تعتمد الثقة المطلوبة على مهمة القياس بدلاً من عتبة دقة عالمية، لذا يجب تقييم الجهاز مقابل الاستخدام المقصود قبل الاعتماد على النتيجة.

بالنسبة للمهام منخفضة المخاطر مثل فرز الأجزاء غير المعروفة، قد توفر القيم التقريبية المستقرة ثقة عملية كافية عندما ينتج الجهاز نتائج متسقة ضمن النطاق المتوقع. غالبًا ما تكون قابلية التكرار أكثر أهمية من دقة القياس الدقيقة في هذه المواقف. بالنسبة للعديد من القرارات منخفضة المخاطر، قد تكون الثقة التقريبية مقبولة.

بالنسبة لفرز الإصلاحات، قد يكون جهاز اختبار المكونات دقيقًا بما يكفي للمساعدة في تحديد مكون محتمل التعطل عندما تظل القياسات المتكررة متسقة. تعتمد ملاءمة النتيجة على توقع التسامح المتوقع وعواقب القرار غير الصحيح. مع زيادة مخاطر القرار، قد يصبح التأكيد الإضافي مناسبًا.

بالنسبة للعمل الحساس للتسامح أو القياس بدرجة توثيق، قد تكون الثقة الأعلى مطلوبة لأن الاختلافات الصغيرة في القياس يمكن أن تؤثر على النتيجة. إذا تجاوز توقع التسامح المطلوب القدرة العملية للجهاز، تزداد الحاجة إلى التحقق قبل الاعتماد على النتيجة. قد يكون الفحص الخارجي مناسبًا عندما يكون التأكيد الأكثر دقة مطلوبًا.

تنظم قائمة المراجعة أدناه حالات الاستخدام الشائعة حسب الثقة المطلوبة والحاجة إلى التحقق. تساعد في ربط المهمة العملية بعتبة القرار بدلاً من افتراض أن جهاز اختبار واحد مناسب لكل موقف.

• فرز الأجزاء غير المعروفة: قد تكون الثقة التقريبية المقبولة كافية؛ عادة ما يكون التحقق مطلوبًا فقط إذا ظل التحديد غير مؤكد.
• فحص المكونات المحتمل تعطلها: قد تدعم الثقة المعتدلة قرارات استكشاف الأخطاء وإصلاحها؛ تحقق عندما تحمل النتيجة مخاطر قرار أعلى.
• إصلاح الهوايات: قد تكون القراءات المستقرة ضمن النطاق المتوقع كافية للعديد من المهام العملية؛ يعتمد التأكيد الإضافي على التطبيق.
• العمل الحساس للتسامح: عادة ما تكون الثقة الأعلى مطلوبة؛ قد يكون التحقق مناسبًا قبل الاعتماد على القياس.
• القياس بدرجة توثيق: عادة ما تكون الثقة الأكبر متوقعة؛ قد يكون الفحص الخارجي مناسبًا قبل تسجيل القيم النهائية.

قرر ما إذا كان جهاز اختبار المكونات دقيقًا بما يكفي من خلال تقييم المهمة العملية مقابل نطاقه وقابلية التكرار وتوقع التسامح ومخاطر القرار. عندما تلبي القيم التقريبية المستقرة الثقة المطلوبة، قد يكون الجهاز كافيًا، بينما قد يبرر العمل عالي المخاطر أو ذو التسامح الأكثر صرامة تحققًا إضافيًا.

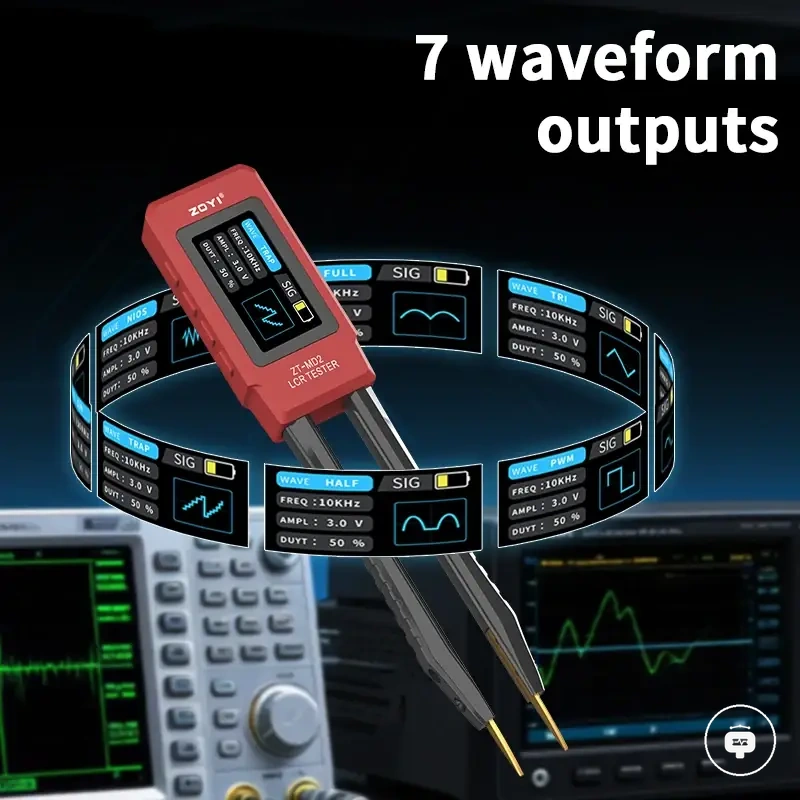

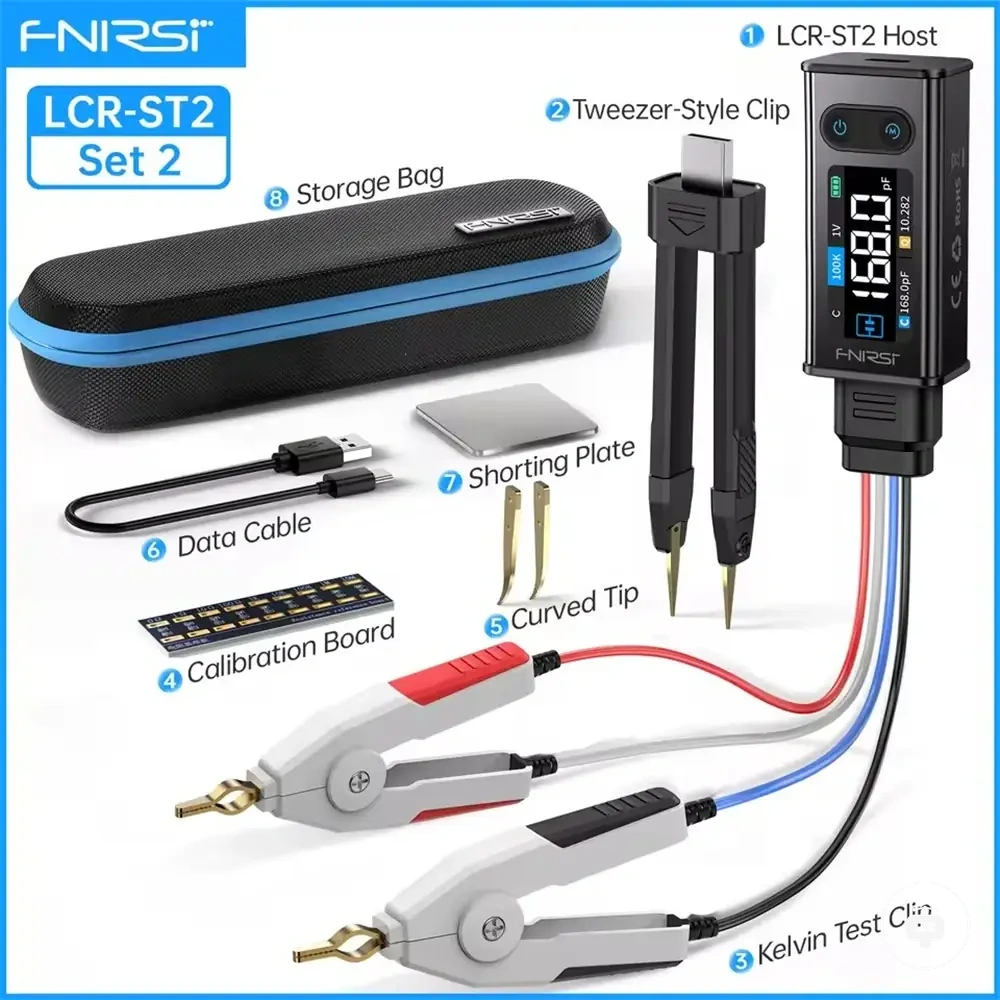

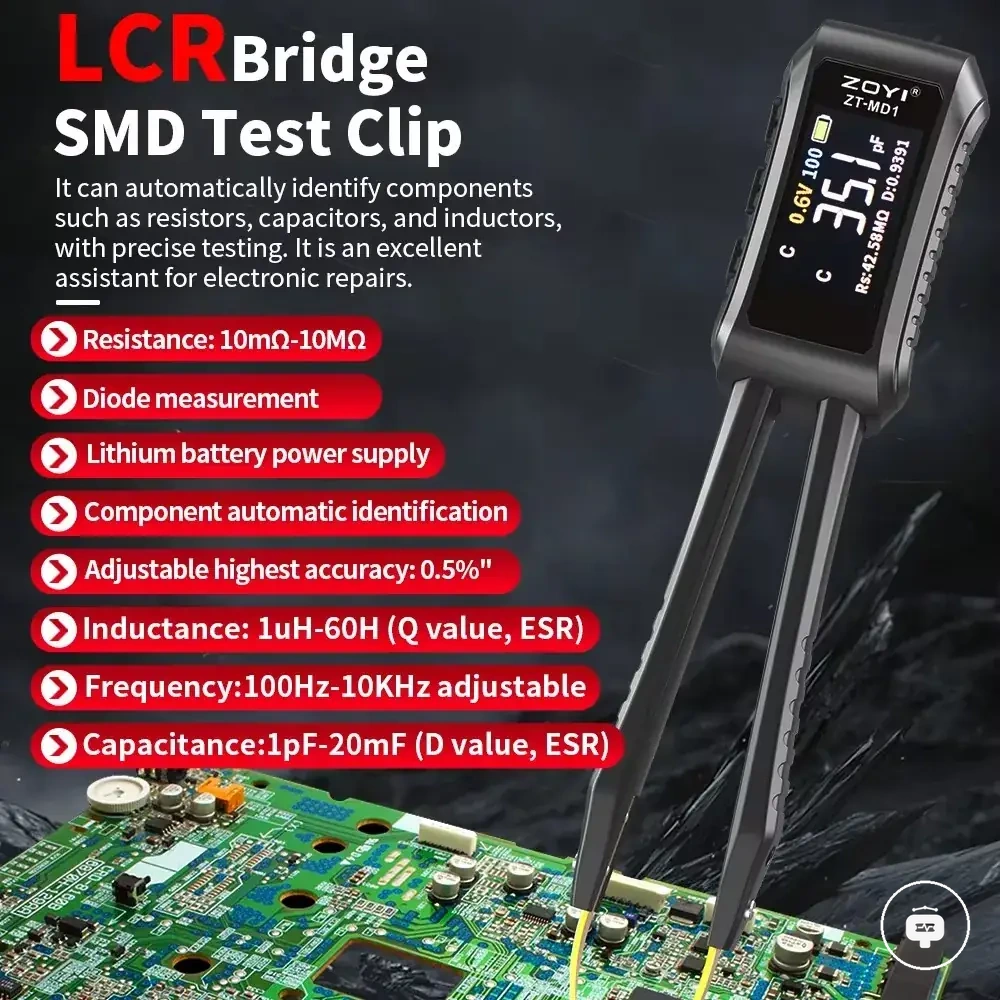

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

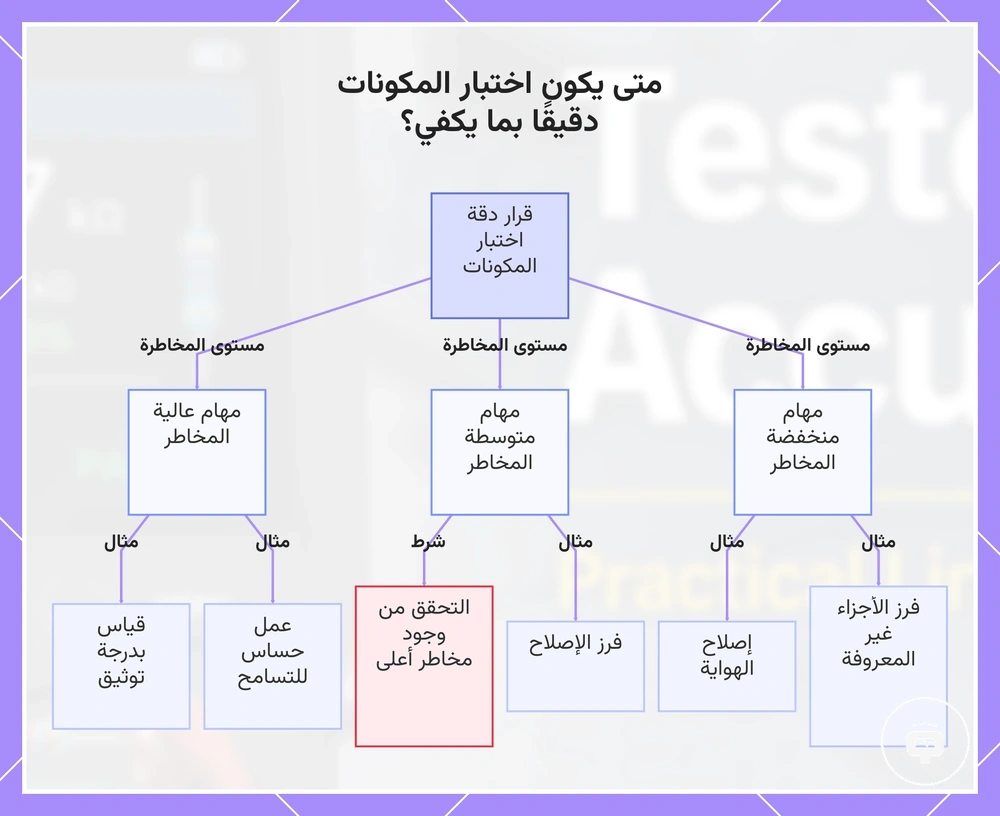

ينظم هذا المخطط حالات الاستخدام الشائعة حسب الثقة المطلوبة والحاجة إلى التحقق، مما يساعد في تحديد ما إذا كان اختبار المكونات دقيقًا بما يكفي للمهمة.

متى تحتاج النتائج إلى التحقق بجهاز قياس آخر

يكون التحقق بجهاز قياس آخر أو طريقة مرجعية مناسبًا عندما تتحكم نتيجة الجهاز في إصلاح عالي المخاطر، أو تتعارض مع القيم المتوقعة، أو تقع بالقرب من حافة نطاق، أو تتطلب تسامحًا أكثر صرامة مما يمكن للجهاز دعمه بشكل معقول. يمكن لهذه المواقف أن تقلل من الثقة في القرار لأن القيمة المعروضة قد تحتاج إلى تأكيد قبل الاعتماد عليها. محفزات التحقق الرئيسية هي الإصلاح عالي المخاطر، والتعارض مع القيم المتوقعة، وعدم اليقين عند حافة النطاق، ومتطلبات التسامح الأكثر صرامة.

عندما تتجاوز الثقة المطلوبة ما يمكن أن توفره نتيجة جهاز واحد، يمكن أن يساعد الفحص الخارجي في تأهيل القرار دون استبدال الدور العملي للجهاز. قد تؤكد فحوصات المقياس المتعدد السلوك الكهربائي الأساسي، بينما قد تكون طريقة مرجعية من نوع LCR أو ESR أكثر ملاءمة لتأكيد السمات المقاسة المحددة. يمكن أن تساعد مقارنة نتائج الاختبار المتكرر والأجزاء المرجعية المعروفة وتسامح ورقة البيانات أيضًا في تحديد ما إذا كانت القيمة المعروضة متسقة. تفصل المقارنة أدناه بين ثقة الجهاز وطريقة التحقق المناسبة.

المحفز	لماذا قد تكون ثقة الجهاز محدودة	طريقة تحقق أفضل
إصلاح عالي المخاطر	قد تؤثر نتيجة غير صحيحة على قرار إصلاح مهم.	تأكد باستخدام جهاز قياس آخر أو طريقة مرجعية مناسبة.
تعارض مع القيم المتوقعة	قد لا تتطابق نتيجة الجهاز مع القيمة المتوقعة أو تسامح ورقة البيانات.	قارن مع فحوصات المقياس المتعدد أو جزء مرجعي معروف أو تسامح ورقة البيانات ذي الصلة.
حافة النطاق	قد تقلل حدود الدقة أو النطاق من الثقة بالقرب من حد القياس.	استخدم فحصًا خارجيًا بجهاز قياس أكثر ملاءمة.
تسامح أكثر صرامة	قد تتجاوز الثقة المطلوبة القدرة العملية للجهاز.	استخدم طريقة LCR أو طريقة مرجعية أخرى مناسبة للسمة المقاسة.
اختلافات الاختبار المتكرر	قد تقلل القراءات المتغيرة من الثقة في النتيجة.	قارن الاختبارات المتكررة وتأكد باستخدام جهاز قياس آخر إذا لزم الأمر.

يجب استخدام التحقق كتحكم مشروط في المخاطر بدلاً من كونه متطلبًا عالميًا. يظل جهاز اختبار المكونات مفيدًا كأداة تعريف سريعة وفرز حتى عندما يكون جهاز قياس آخر مطلوبًا للتأكيد. لا تجعل الحاجة إلى فحص خارجي في المواقف عالية المخاطر الجهاز أقل فائدة؛ بل تحدد حدود الثقة العملية في القرار.
