ما تقيسه وتحدده أجهزة اختبار المكونات الإلكترونية

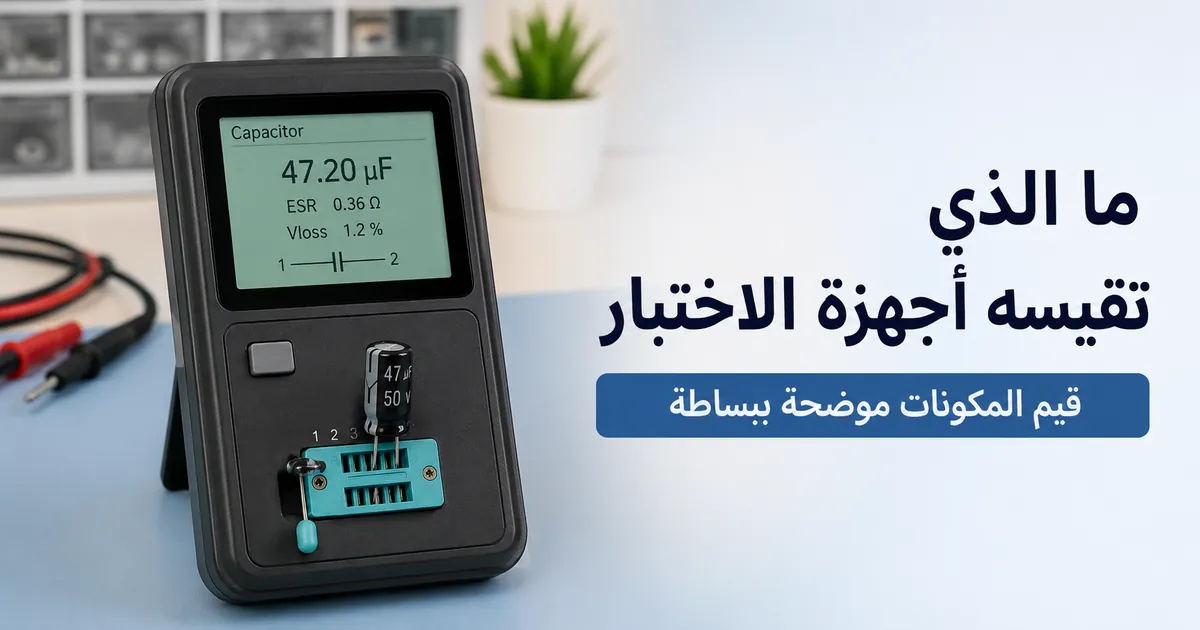

جهاز اختبار المكونات الإلكترونية هو أداة قياس تتعرف على المكون المتصل وتوفّر معلومات قياس عن خصائصه الكهربائية. يمكنه تحديد مكونات مثل المقاومة أو المكثف أو الترانزستور أو الصمام الثنائي مع ربط تحديد المكون بالقياس.

اعتمادًا على تصميم جهاز الاختبار وطريقة القياس، قد تتضمن القيمة المعروضة نوع المكون المكتشف إلى جانب خاصية أو أكثر من الخصائص المقاسة. يمكن للكشف التلقائي تبسيط تحديد المكون، لكن قدرته تعتمد على تصميم جهاز الاختبار وأنواع المكونات المدعومة وطريقة القياس وحالة المكون قيد الاختبار.

يبلغ جهاز اختبار المكونات الإلكترونية عن الخصائص المقاسة بدلاً من تأكيد كل نمط عطل واقعي. يمكن لقياساته دعم تحديد المكون وتقييمه، لكن التشخيص الكامل قد يتطلب اختبارًا إضافيًا داخل السياق التشغيلي للمكون.

ما يفعله جهاز اختبار المكونات الإلكترونية

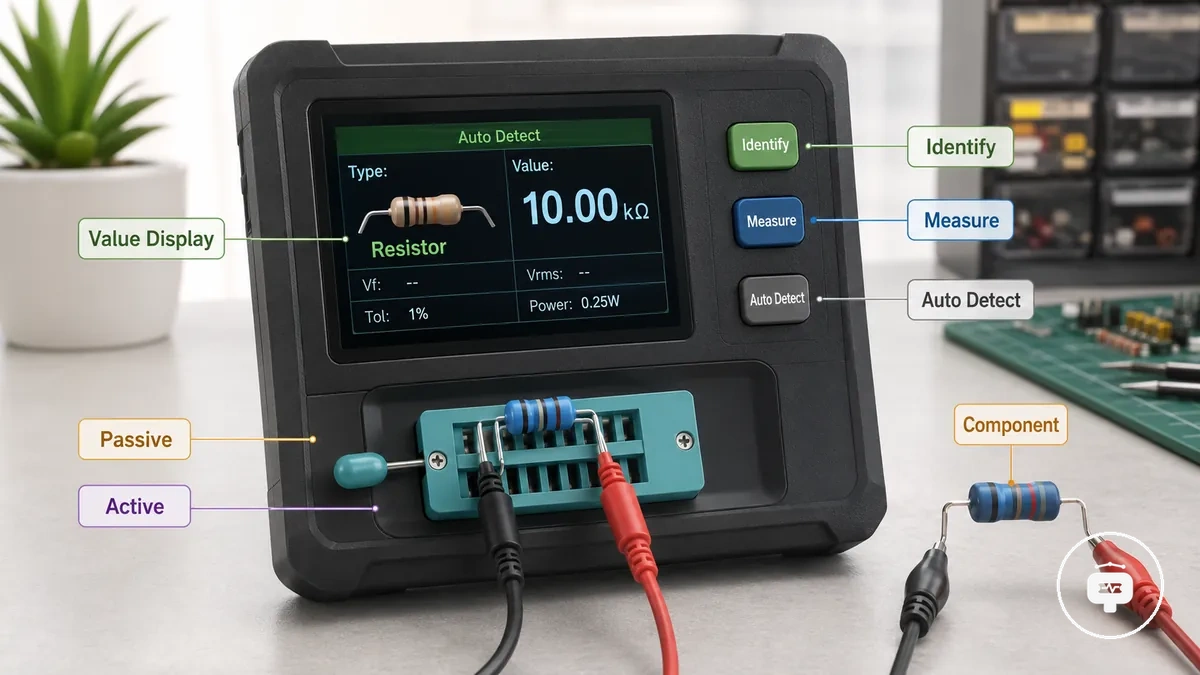

جهاز اختبار المكونات الإلكترونية هو أداة قياس تختبر الأجزاء الإلكترونية عن طريق تحديد نوع مكونها وقياس خصائص كهربائية مختارة. غرضه الأساسي هو تحديد مكون وعرض نتائج القياس من خلال شاشة عرض القيم.

يمكن لجهاز اختبار المكونات الإلكترونية اختبار كل من المكون السلبي والمكون النشط، اعتمادًا على تصميم جهاز الاختبار ووظائف القياس المدعومة. قد يحدد الكشف التلقائي نوع المكون قبل أن يقيس جهاز الاختبار خصائصه الكهربائية ويعرض النتائج على شاشة عرض القيم. تعتمد القياسات المتاحة والمعلومات المعروضة على تصميم جهاز الاختبار وطريقة القياس والمكون المتصل. توفر تصاميم أجهزة الاختبار المختلفة قدرات قياس مختلفة، كما هو موضح في شرح أنواع أجهزة الاختبار.

يمكن للكشف التلقائي تبسيط تحديد المكون، لكن القدرة تظل معتمدة على تصميم جهاز الاختبار والمكونات التي يدعمها. يوفّر جهاز اختبار المكونات الإلكترونية معلومات قياس يمكن أن تساعد في التقييم، على الرغم من أن تشخيص الأعطال الكامل قد يتطلب اختبارًا إضافيًا تحت ظروف التشغيل.

كيف تحدد أجهزة اختبار المكونات الإلكترونية الأجزاء

تحدد أجهزة اختبار المكونات الإلكترونية الأجزاء عن طريق قياس خصائصها الكهربائية ومطابقة تلك القياسات مع أنماط المكونات المعروفة. يعتمد التحديد التلقائي على السلوك الكهربائي المقاس وليس على المظهر البصري، رابطًا التعرف على المكون بالخصائص المقاسة.

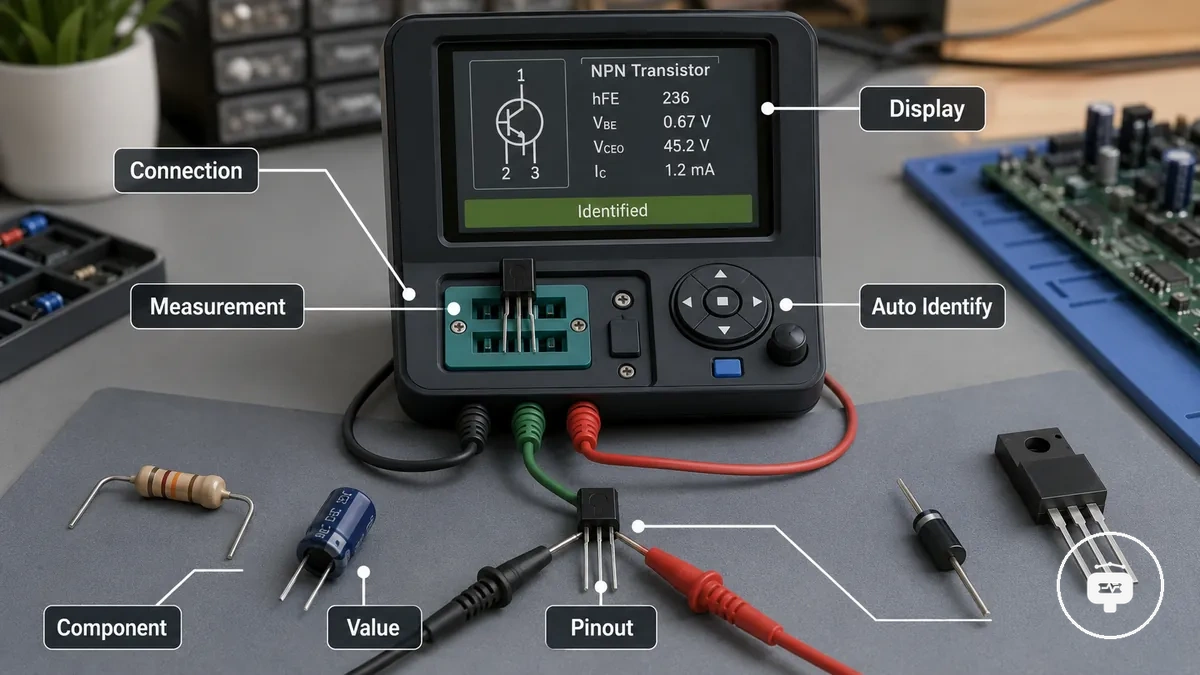

عند توصيل جزء، يقوم جهاز الاختبار بتقييم خصائصه الكهربائية لدعم التعرف على المكون. قد تسمح الاستجابة المقاسة لجهاز الاختبار بتحديد مقاومة أو مكثف أو صمام ثنائي أو ترانزستور أو نوع مكون مدعوم آخر. إذا نجح التحديد، يمكن للشاشة عرض المكون المعروف إلى جانب معلومات مثل توزيع الأطراف والقيمة المقاسة. يعتمد القراءة المتاحة على قدرة جهاز الاختبار وطريقة القياس والجزء المتصل. توفر مفاهيم التحديد هذه سياقًا للتشغيل العملي، وهو ما يغطيه basic tester workflow.

يعتمد التحديد التلقائي على قدرة جهاز الاختبار وحالة المكون. قد لا يتم التعرف على الأجزاء غير المعروفة أو التالفة أو غير المدعومة بشكل صحيح، ولا ينبغي الخلط بين التحديد الكهربائي وتحديد المكونات البصرية على لوحة الدوائر المطبوعة أو التعامل معه كتشخيص كامل.

القياسات الكهربائية التي توفرها أجهزة اختبار المكونات الإلكترونية

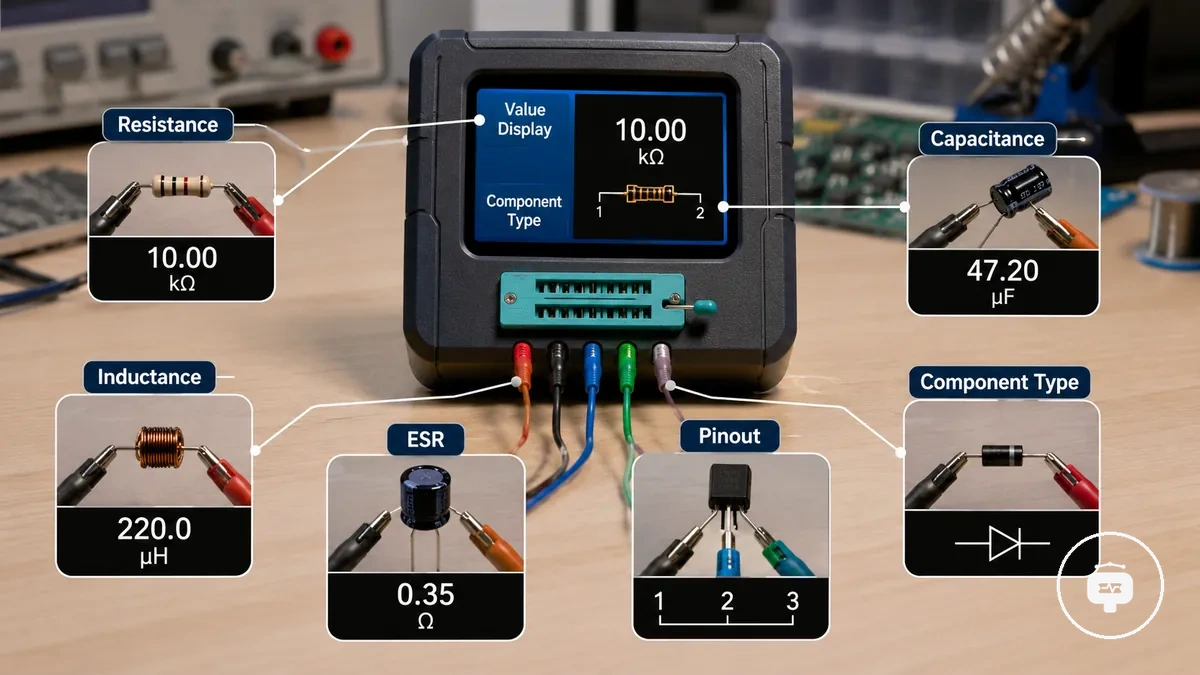

توفر أجهزة اختبار المكونات الإلكترونية قياسات كهربائية تساعد في تحديد نوع المكون وعرض خصائصه المقاسة من خلال شاشة عرض القيم. تعتمد القراءات المتاحة على تصميم جهاز الاختبار ونطاق القياس، مع تغطية الفئات الرئيسية لقياسات المكونات السلبية والتحديد المتعلق بأشباه الموصلات.

بالنسبة للمكونات السلبية، قد يعرض جهاز الاختبار المقاومة للمقاومة، والسعة للمكثف، والمحاثة للمكونات الحثية المدعومة. قد تبلغ بعض تصاميم أجهزة الاختبار أيضًا عن مقاومة السلسلة المكافئة (ESR) لتوفير معلومات إضافية عن حالة المكثف إلى جانب قراءة السعة. تساعد هذه القيم المعروضة في تفسير المعلمات الكهربائية المقاسة لكنها لا تؤكد، بحد ذاتها، الحالة العامة للمكون. تعتمد فئات القياس المتاحة على نوع المكون المدعوم، كما هو موضح في المكونات التي يمكن اختبارها.

بالنسبة لمكونات أشباه الموصلات، قد يحدد جهاز الاختبار صمامًا ثنائيًا أو ترانزستورًا ويعرض معلومات مثل توزيع الأطراف إلى جانب المعلمات الكهربائية المقاسة. تعتمد القيم المعروضة على نوع المكون المكتشف ونطاق القياس وتصميم جهاز الاختبار. تدعم هذه القراءات تحديد المكون وتفسيره، لكن لا ينبغي التعامل معها كتشخيص مضمون.

يختلف نطاق القياس والقياسات الكهربائية المدعومة بين تصاميم أجهزة الاختبار. ونتيجة لذلك، تعتمد القيم المعروضة المتاحة وقدرات القياس على كل من جهاز الاختبار والمكون المتصل.

قياسات المقاومة والسعة والمحاثة

تصف قياسات المقاومة والسعة والمحاثة الخصائص الكهربائية الأساسية للمكون السلبي. تساعد القيمة المعروضة في تفسير الخاصية المقاسة للمقاومة أو المكثف أو الملف. تُجمّع هذه القياسات السلبية كمقاومة وسعة ومحاثة.

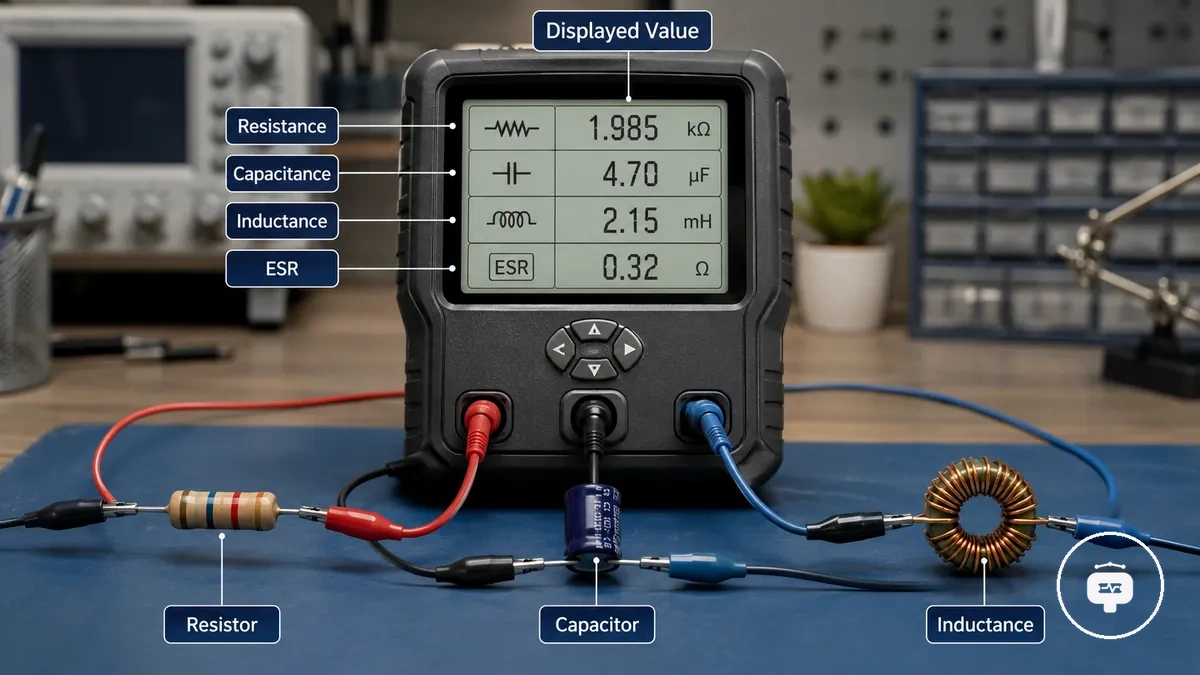

تُقاس المقاومة بمقاومتها، مع عرض القيمة عادةً بالأوم للإشارة إلى القيمة المقاسة. يُقاس المكثف بسعته، وقد تعرض بعض تصاميم أجهزة الاختبار مقاومة السلسلة المكافئة (ESR) لتوفير سياق إضافي إلى جانب قراءة السعة. يمكن للملف، عندما يدعمه تصميم جهاز الاختبار والنطاق المدعوم، عرض محاثته كقيمة مقاسة. قد تنتج المكونات السلبية منخفضة القيمة أو التالفة أو خارج النطاق قراءات محدودة أو غير متاحة، اعتمادًا على تصميم جهاز الاختبار.

تحديد أشباه الموصلات وخصائص المكونات

يحدد تحديد أشباه الموصلات أجزاء أشباه الموصلات المدعومة من خصائصها الكهربائية المكتشفة. قد تتضمن المعلومات المعروضة قيمة مكتشفة إلى جانب سمات مثل توزيع الأطراف أو القطبية، اعتمادًا على تصميم جهاز الاختبار. تركز وظيفة القياس المحلية هذه على تحديد أشباه الموصلات بدلاً من تقييم الأداء الكامل.

قد يتم تحديد الترانزستور من توزيع أطرافه المكتشف وخصائص الجهاز المعروضة، بينما تعتمد القراءات الشبيهة بالكسب المتاحة على تصميم جهاز الاختبار. قد يتم التعرف على الصمام الثنائي من سلوك وصلة وقطبيته، مع مساعدة القيمة المكتشفة في تفسير القراءة المعروضة. قد يتم أيضًا اكتشاف ترانزستور تأثير المجال المعدني الأكسيدي (MOSFET) عندما يدعم جهاز الاختبار هذا النوع من أشباه الموصلات، على الرغم من أن الكشف المتعلق بالبوابة والخصائص المعروضة تختلف حسب تصميم جهاز الاختبار وحالة المكون. إذا كان أحد أشباه الموصلات تالفًا أو غير مدعوم أو لا يمكن التعرف على خصائصه الكهربائية بشكل موثوق، فقد لا يحدده جهاز الاختبار بشكل صحيح، لذا لا ينبغي التعامل مع التحديد كتأكيد لأداء التشغيل الكامل.

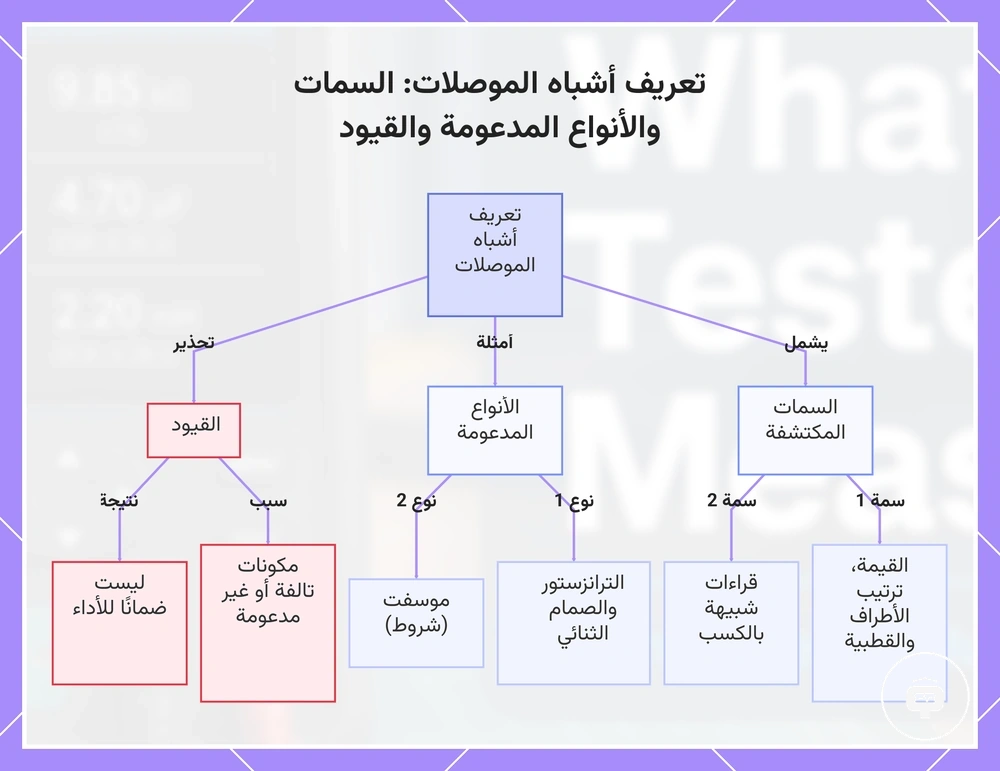

يوضح هذا المخطط ما يكتشفه تعريف أشباه الموصلات، وأنواع المكونات التي يدعمها، وقيوده الرئيسية.

المكونات التي تختبرها أجهزة اختبار المكونات الإلكترونية عادةً

تقوم أجهزة اختبار المكونات الإلكترونية عادةً بقياس وتحديد المكونات المدعومة مثل المقاومات والمكثفات والثنائيات والترانزستورات والملفات وترانزستورات موسفت. تعتمد المكونات التي يتم اختبارها على قدرة جهاز الاختبار ونطاق قياسه. تشمل مجموعات المكونات الرئيسية هذه المكونات السلبية ومكونات أشباه الموصلات.

تُقاس المكونات السلبية مثل المقاومات والمكثفات والملفات من خلال خصائصها الكهربائية، بينما يركز تحديد أشباه الموصلات على المكونات المدعومة مثل الثنائيات والترانزستورات وترانزستورات موسفت. تعتمد القراءات المتاحة ونتائج التحديد على قدرة جهاز الاختبار والمكونات المدعومة ونطاق القياس بدلاً من مجموعة ميزات ثابتة. قد تدعم تصاميم أجهزة الاختبار المختلفة مجموعات مكونات إضافية، لكن هذه النظرة العامة تركز على الأجزاء المدعومة الأكثر شيوعًا وعلاقتها بوظائف القياس. للحصول على معلومات توافق أوسع، انظر المكونات التي يمكن اختبارها.

• المكونات السلبية: مقاومات ومكثفات وملفات تُقاس من خلال قيم كهربائية مثل المقاومة والسعة والمحاثة.
• مكونات أشباه الموصلات: ثنائيات وترانزستورات وترانزستورات موسفت تُحدد من خلال خصائص كهربائية مكتشفة مثل القطبية أو توزيع الأطراف أو خصائص الجهاز ذات الصلة.
• الأجزاء المدعومة حسب الطراز: قد تختلف المكونات المدعومة الإضافية وفقًا لقدرة جهاز الاختبار ونطاق القياس.

تصف هذه النظرة العامة المكونات المدعومة الشائعة بدلاً من مرجع توافق كامل لأن الأجزاء المدعومة تختلف بين تصاميم أجهزة الاختبار.

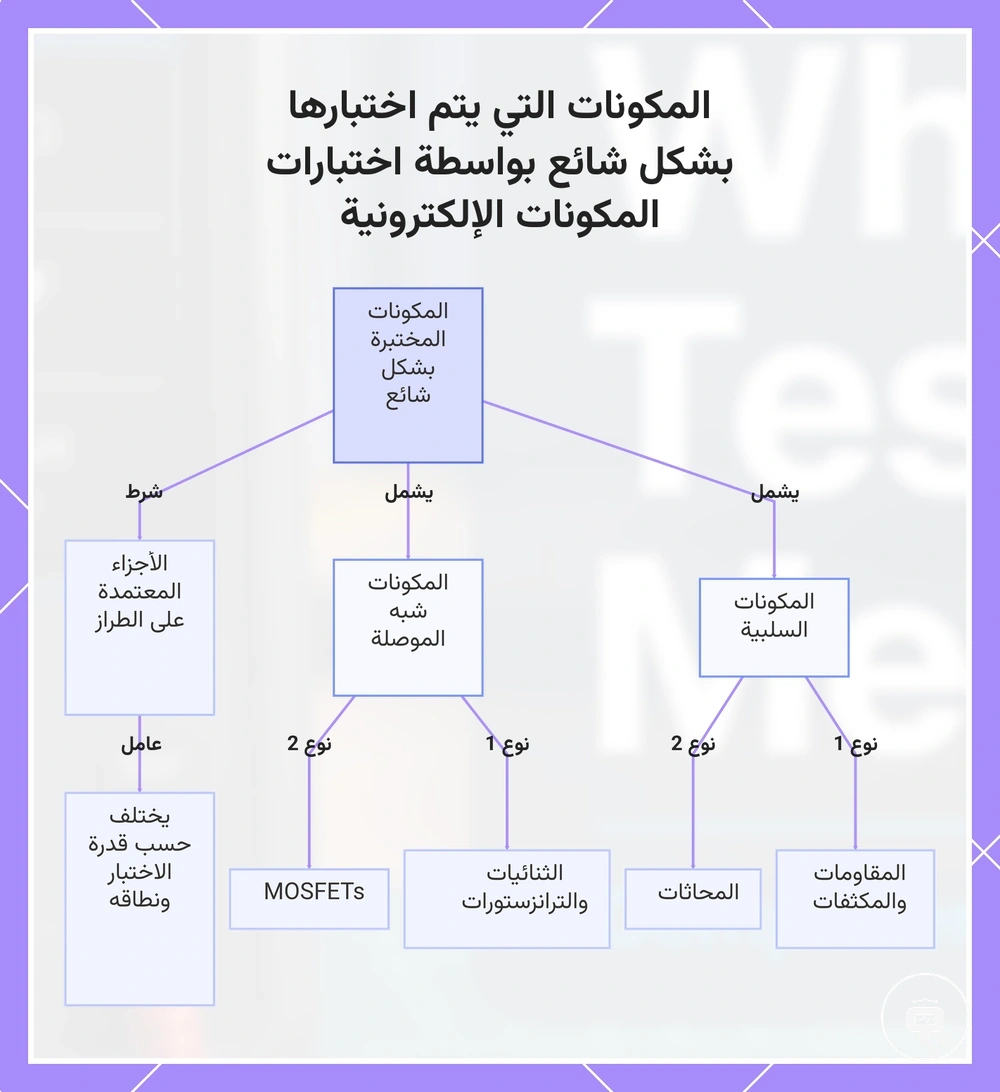

يوضح هذا المخطط المجموعات الرئيسية للمكونات التي تختبرها أجهزة اختبار المكونات الإلكترونية، بما في ذلك المكونات السلبية وأشباه الموصلات، وكيف تعتمد الأجزاء المدعومة على قدرة جهاز الاختبار.

اختبار المقاومات والمكثفات والثنائيات والترانزستورات

يمكن لجهاز اختبار المكونات أن يوضح كيفية ارتباط الأجزاء الإلكترونية الشائعة بقياسات محددة من خلال ربط كل مكون تم اختباره بخصائصه المقاسة والمعلومات المعروضة المحتملة. توضح هذه الأمثلة التمثيلية كيف قد تختلف مخرجات القياس مع تصميم جهاز الاختبار مع إظهار العلاقة بين المكون وقراءته.

• المقاومة: الخاصية المقاسة هي المقاومة، وقد تظهر المعلومات المعروضة قيمة مقاومة.
• المكثف: الخاصية المقاسة هي السعة، وقد تتضمن المعلومات المعروضة قراءة سعة، وفي تصاميم أجهزة الاختبار المدعومة، قيمة مقاومة السلسلة المكافئة (ESR).
• الثنائي: الخاصية المقاسة هي سلوك الوصلة، وقد تشير المعلومات المعروضة إلى القطبية إلى جانب قراءة ذات صلة.
• الترانزستور: الخاصية المقاسة هي خصائص الجهاز، وقد تتضمن المعلومات المعروضة تحديد توزيع الأطراف إلى جانب خصائص أخرى معترف بها.

تعتمد المعلومات المعروضة للمكون المختبر على جهاز اختبار المكونات ووظائف القياس الخاصة به والمكون المعترف به، لذا تظل هذه الأمثلة توضيحية وليست قطعية.

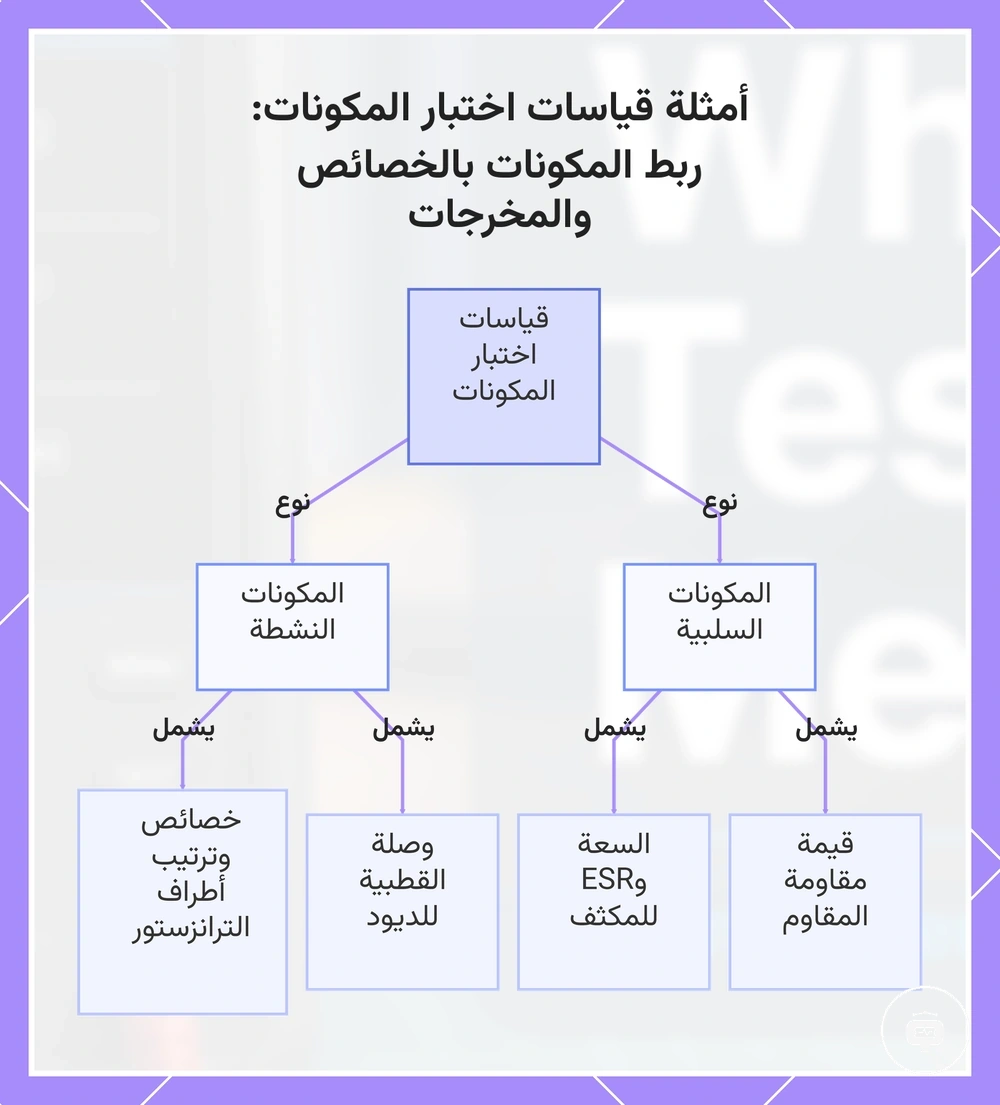

يوضح هذا المخطط كيف يربط اختبار المكونات كل قطعة إلكترونية بخصائصها المقاسة والمعلومات المحتمل عرضها.

ما تكشفه قراءات جهاز اختبار المكونات

تظهر قراءات جهاز اختبار المكونات النتائج المقاسة المكتشفة لمكون متصل. قد تتضمن النتائج المعروضة قيمة مقاسة أو نوع مكون معروف أو تفاصيل تحديد مثل توزيع الأطراف، اعتمادًا على القياس الذي تم إجراؤه. توفر هذه القراءات معلومات مفيدة، لكنها لا تزال تتطلب تفسيرًا.

تمثل القيمة المعروضة الخاصية الكهربائية المقاسة للمكون المختبر، بينما يشير نوع المكون المعروض إلى ما تعرف عليه القياس. بالنسبة لمكونات أشباه الموصلات المدعومة، قد تتضمن النتائج المعروضة معلومات عن توزيع الأطراف أو خصائص مكتشفة أخرى تساعد في التفسير. تعتمد القراءات المتاحة على تصميم جهاز الاختبار ووظيفة القياس والمكون المعترف به. يتضمن تفسير النتائج المعروضة النظر في القيمة المقاسة إلى جانب نوع المكون المحدد بدلاً من الاعتماد على قراءة واحدة فقط.

يمكن أن تساعد القياسات في تقييم حالة المكون، لكنها لا تؤكد دائمًا الوظائف الكاملة أو تحدد كل نمط عطل. قد يكون هناك حاجة لمزيد من الاختبار عندما تكون النتائج المعروضة غير كاملة أو غير مؤكدة أو متأثرة بحالة المكون المختبر.

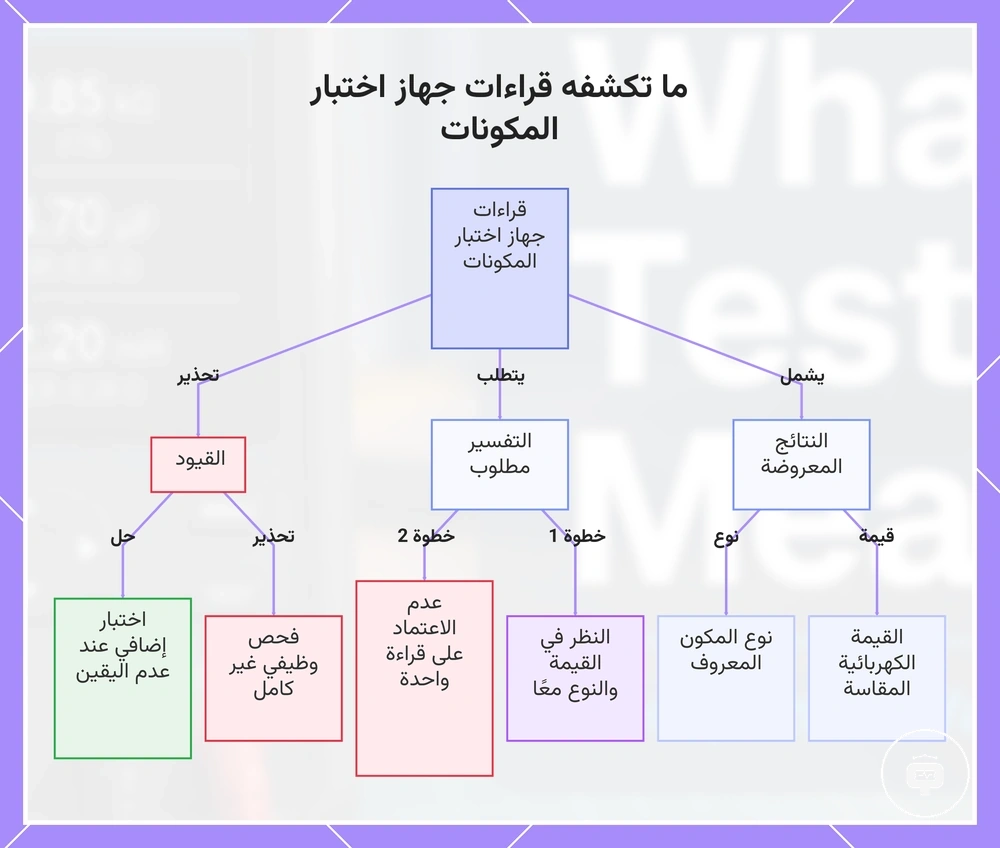

يوضح هذا المخطط أنواع النتائج التي يعرضها جهاز اختبار المكونات، وكيفية تفسيرها، وحدودها في تقييم حالة المكون.

ما لا يمكن لأجهزة اختبار المكونات الإلكترونية تحديده

لا يمكن لأجهزة اختبار المكونات الإلكترونية تحديد كل جانب من جوانب حالة المكون من القياس وحده. تقتصر قدرة جهاز الاختبار على المعلومات التي يتم الحصول عليها من خلال القياسات المدعومة والكشف التلقائي. يعني حد القيد هذا أن نتيجة القياس المفيدة ليست هي نفسها التقييم الكامل لحالة المكون.

يساعد المقارنة بين القياسات القابلة للكشف والظروف خارج نطاق جهاز الاختبار في تحديد ما يمكن لجهاز اختبار المكونات تأكيده وما لا يمكنه تأكيده. قد يحدد جهاز الاختبار نوع المكون، أو يعرض قيمة مقاسة، أو يوفر معلومات مكتشفة مثل توزيع الأطراف لترانزستور مدعوم. في المقابل، لا يمكنه تأكيد ما إذا كان المكون التالف سيعمل بشكل صحيح في سياق دائرته المقصودة لأن المكونات المحيطة وظروف التشغيل قد تؤثر على القياس. يوفر الكشف التلقائي نتائج مفيدة، لكنه لا يحل محل المزيد من الاختبارات عندما تظل حالة المكون غير مؤكدة.

قدرة جهاز الاختبار	القيد	التطبيق العملي
يقيس الخصائص الكهربائية ويحدد أنواع المكونات المدعومة	لا يمكنه تحديد حالة المكون الكاملة	تفسير القياس مع تقييم إضافي عند الحاجة
يوفر كشفًا تلقائيًا ونتائج معروضة	قد لا يظهر كل عطل أو سلوك في سياق الدائرة	قد تكون هناك حاجة لمزيد من الاختبارات عندما تكون القراءة غير كاملة أو غير مؤكدة
