O que testadores de componentes eletrônicos medem e identificam

Um testador de componentes eletrônicos é uma ferramenta de medição que identifica um componente conectado e fornece informações de medição sobre suas características elétricas. Ele pode identificar componentes como resistor, capacitor, transistor ou diodo, vinculando a identificação do componente à medição.

Dependendo do projeto do testador e do método de medição, o valor exibido pode incluir o tipo de componente detectado juntamente com uma ou mais características medidas. A detecção automática pode simplificar a identificação do componente, mas sua capacidade depende do projeto do testador, dos tipos de componente suportados, do método de medição e da condição do componente sendo testado.

Um testador de componentes eletrônicos relata características medidas em vez de confirmar todos os modos de falha do mundo real. Suas medições podem apoiar a identificação e avaliação do componente, mas o diagnóstico completo pode exigir testes adicionais dentro do contexto operacional do componente.

O que um testador de componentes eletrônicos faz

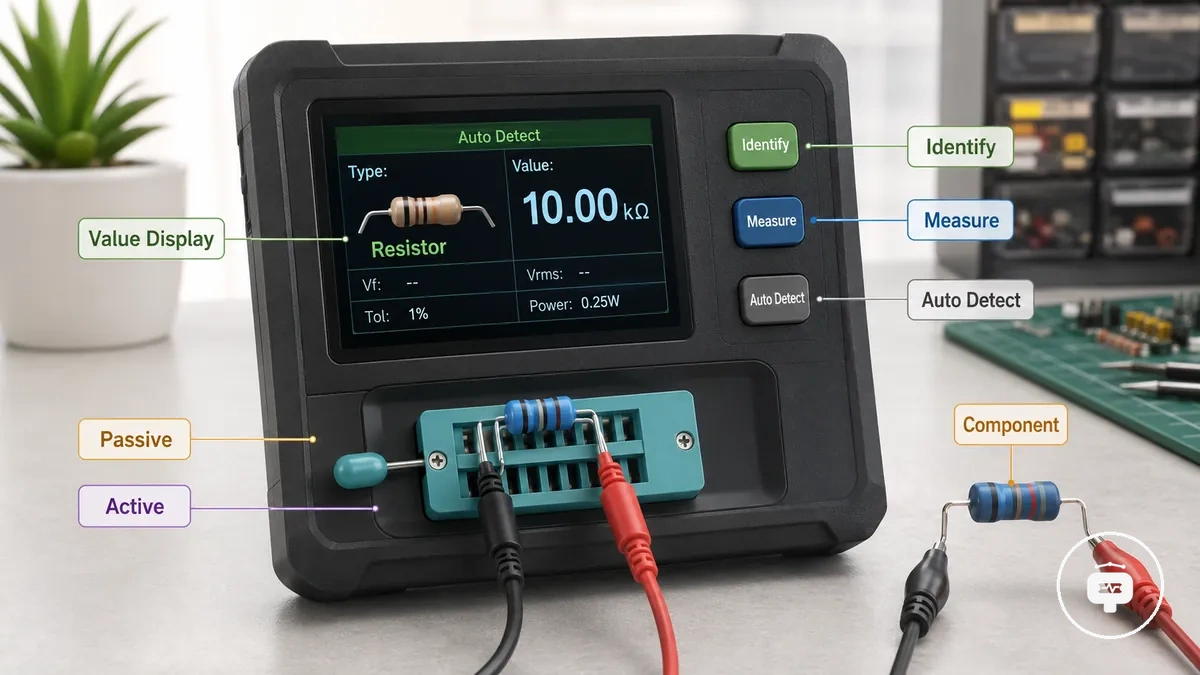

Um testador de componentes eletrônicos é uma ferramenta de medição que testa peças eletrônicas identificando seu tipo de componente e medindo características elétricas selecionadas. Seu objetivo principal é identificar um componente e apresentar os resultados da medição por meio de um display de valores.

Um testador de componentes eletrônicos pode testar tanto um componente passivo quanto um componente ativo, dependendo do projeto do testador e das funções de medição suportadas. A detecção automática pode identificar o tipo de componente antes que o testador meça suas características elétricas e apresente os resultados no display de valores. As medições disponíveis e as informações exibidas dependem do projeto do testador, do método de medição e do componente conectado. Diferentes projetos de testador oferecem diferentes capacidades de medição, conforme explicado em tipos de testadores explicados.

A detecção automática pode simplificar a identificação do componente, mas a capacidade permanece dependente do projeto do testador e dos componentes que ele suporta. Um testador de componentes eletrônicos fornece informações de medição que podem auxiliar na avaliação, embora o diagnóstico completo de falhas possa exigir testes adicionais em condições operacionais.

Como testadores de componentes eletrônicos identificam componentes

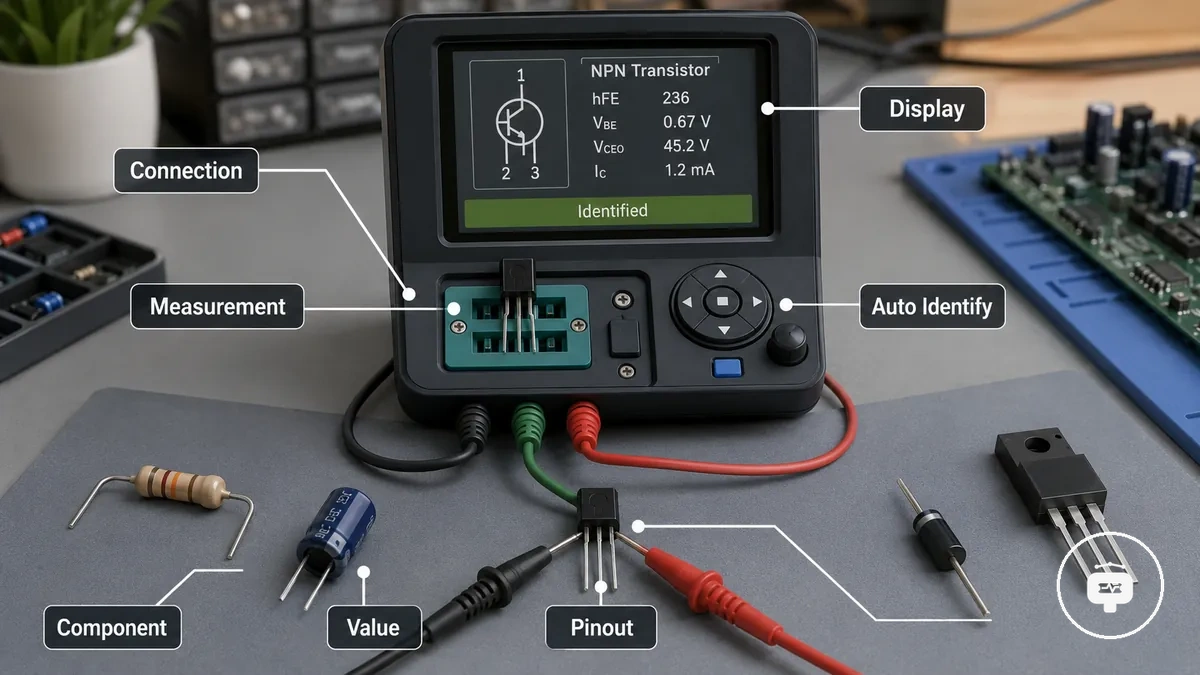

Testadores de componentes eletrônicos identificam componentes medindo suas características elétricas e comparando essas medições com padrões de componentes reconhecidos. A identificação automática é baseada no comportamento elétrico medido, e não na aparência visual, vinculando o reconhecimento do componente às características medidas.

Quando um componente é conectado, o testador avalia suas características elétricas para apoiar o reconhecimento do componente. A resposta medida pode permitir que o testador identifique um resistor, capacitor, diodo, transistor ou outro tipo de componente suportado. Se a identificação for bem-sucedida, o display pode apresentar o componente reconhecido junto com informações como pinagem e valor medido. A leitura disponível depende da capacidade do testador, do método de medição e do componente conectado. Esses conceitos de identificação fornecem contexto para a operação prática, que é abordada em basic tester workflow.

A identificação automática depende da capacidade do testador e da condição do componente. Componentes desconhecidos, danificados ou não suportados podem não ser reconhecidos corretamente, e a identificação elétrica não deve ser confundida com a identificação visual de componentes em PCB nem tratada como um diagnóstico completo.

Medições elétricas que testadores de componentes eletrônicos fornecem

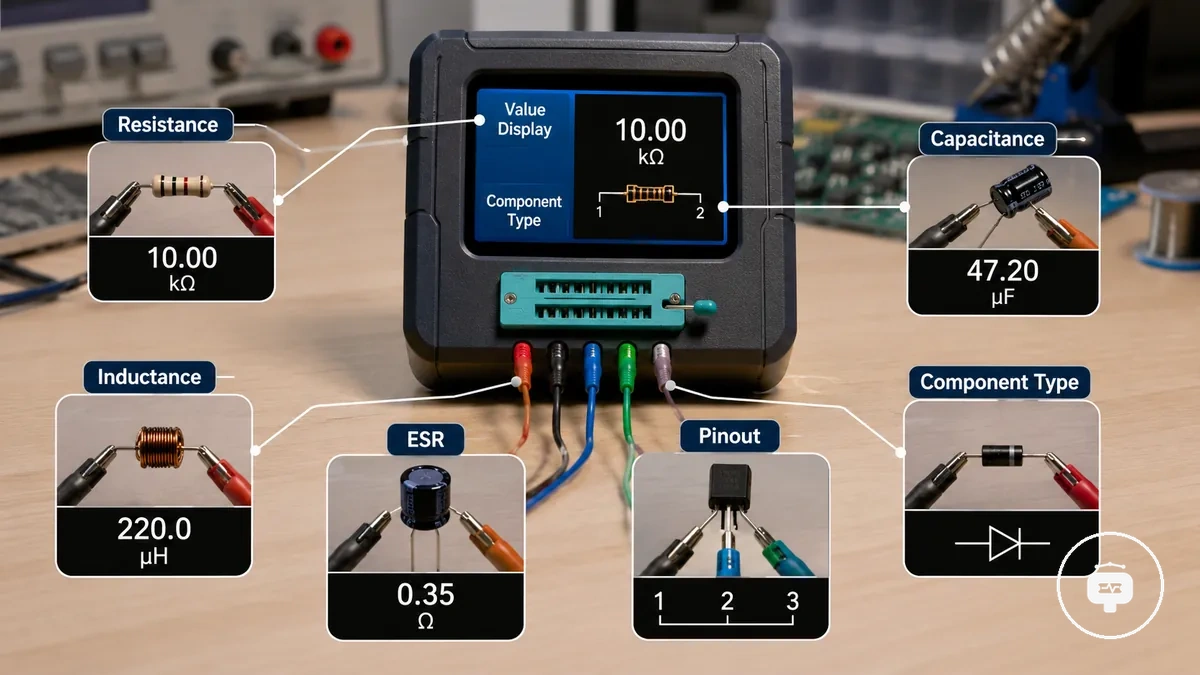

Testadores de componentes eletrônicos fornecem medições elétricas que ajudam a identificar o tipo de um componente e apresentam suas características medidas por meio de um display de valores. As leituras disponíveis dependem do projeto do testador e da faixa de medição, com as principais categorias abrangendo medições de componentes passivos e identificação relacionada a semicondutores.

Para componentes passivos, o testador pode exibir a resistência de um resistor, a capacitância de um capacitor e a indutância para componentes indutivos suportados. Alguns projetos de testador podem reportar ESR para fornecer informações adicionais sobre a condição do capacitor junto com sua leitura de capacitância. Esses valores exibidos ajudam a interpretar os parâmetros elétricos medidos, mas não confirmam, por si só, a condição geral de um componente. As categorias de medição disponíveis dependem do tipo de componente suportado, conforme discutido em componentes que eles podem testar.

Para componentes semicondutores, o testador pode identificar um diodo ou transistor e exibir informações como pinagem juntamente com parâmetros elétricos medidos. Os valores exibidos dependem do tipo de componente detectado, da faixa de medição e do projeto do testador. Essas leituras apoiam a identificação e interpretação do componente, mas não devem ser tratadas como um diagnóstico garantido.

A faixa de medição e as medições elétricas suportadas variam entre os projetos de testador. Como resultado, os valores exibidos disponíveis e as capacidades de medição dependem tanto do testador quanto do componente conectado.

Medições de Resistência, Capacitância e Indutância

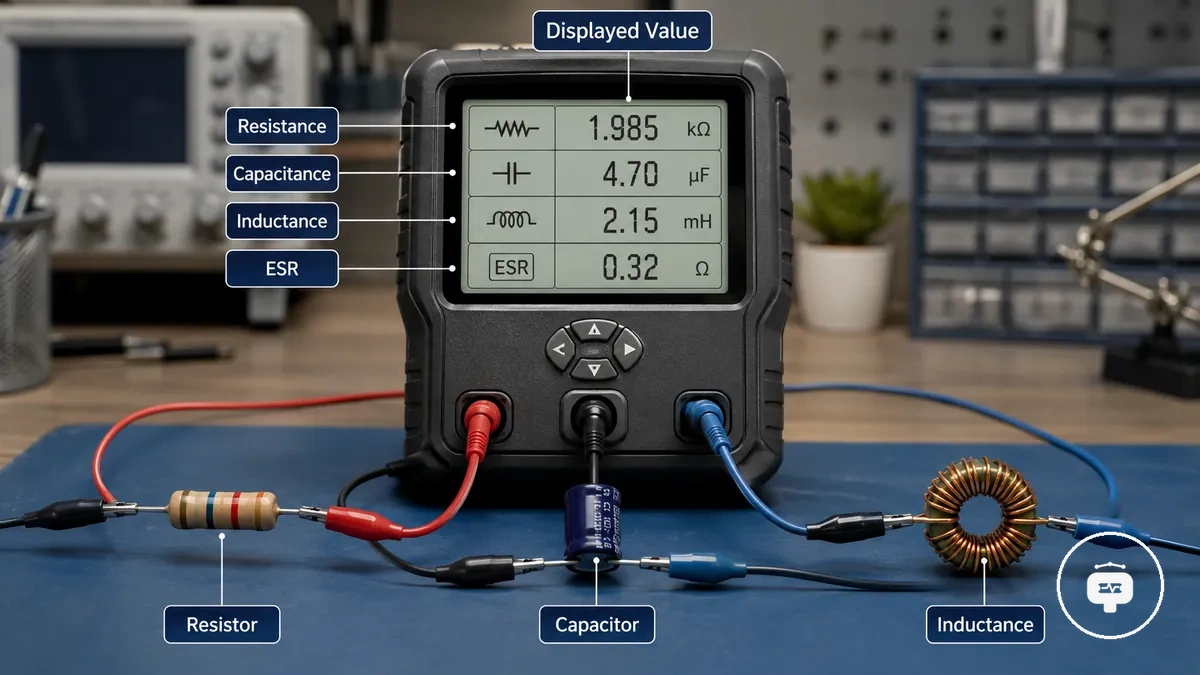

As medições de resistência, capacitância e indutância descrevem as propriedades elétricas primárias de um componente passivo. Um valor exibido ajuda a interpretar a característica medida de um resistor, capacitor ou indutor. Essas medições passivas são agrupadas como resistência, capacitância e indutância.

Um resistor é medido por sua resistência, com o valor exibido normalmente mostrado em ohms para indicar o valor medido. Um capacitor é medido por sua capacitância, e alguns projetos de testador podem exibir ESR para fornecer contexto adicional junto com a leitura de capacitância. Um indutor, quando suportado pelo projeto do testador e pela faixa suportada, pode exibir sua indutância como um valor medido. Componentes passivos de baixo valor, danificados ou fora da faixa podem produzir leituras limitadas ou indisponíveis, dependendo do projeto do testador.

Identificação de Semicondutores e Características de Componentes

A identifica????

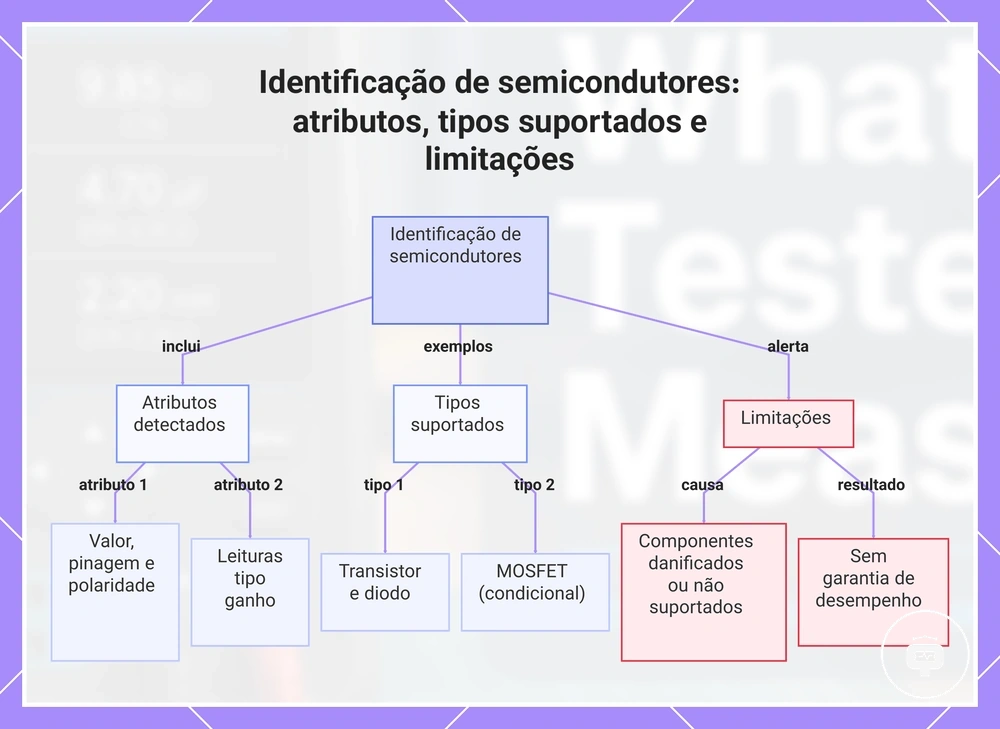

Este gráfico mostra o que a identificação de semicondutores detecta, quais tipos de componentes suporta e suas principais limitações.

Componentes comumente testados por testadores de componentes eletrônicos

Testadores de componentes eletrônicos comumente medem e identificam componentes suportados como resistores, capacitores, diodos, transistores, indutores e MOSFETs. Os componentes testados dependem da capacidade do testador e de sua faixa de medição. Esses grupos principais de componentes incluem componentes passivos e componentes semicondutores.

Componentes passivos como resistores, capacitores e indutores são medidos por meio de suas características elétricas, enquanto a identificação de semicondutores se concentra em componentes suportados como diodos, transistores e MOSFETs. As leituras disponíveis e os resultados de identificação dependem da capacidade do testador, dos componentes suportados e da faixa de medição, em vez de um conjunto fixo de recursos. Diferentes projetos de testador podem suportar grupos adicionais de componentes, mas esta visão geral se concentra nos componentes suportados mais comuns e sua relação com as funções de medição. Para informações mais amplas sobre compatibilidade, consulte componentes que eles podem testar.

• Componentes passivos: Resistores, capacitores e indutores medidos por meio de valores elétricos como resistência, capacitância e indutância.
• Componentes semicondutores: Diodos, transistores e MOSFETs identificados por meio de características elétricas detectadas como polaridade, pinagem ou características relacionadas ao dispositivo.
• Componentes suportados dependentes do modelo: Componentes adicionais suportados podem variar de acordo com a capacidade do testador e a faixa de medição.

Esta visão geral descreve componentes suportados comuns em vez de uma referência completa de compatibilidade, pois os componentes suportados variam entre os projetos de testador.

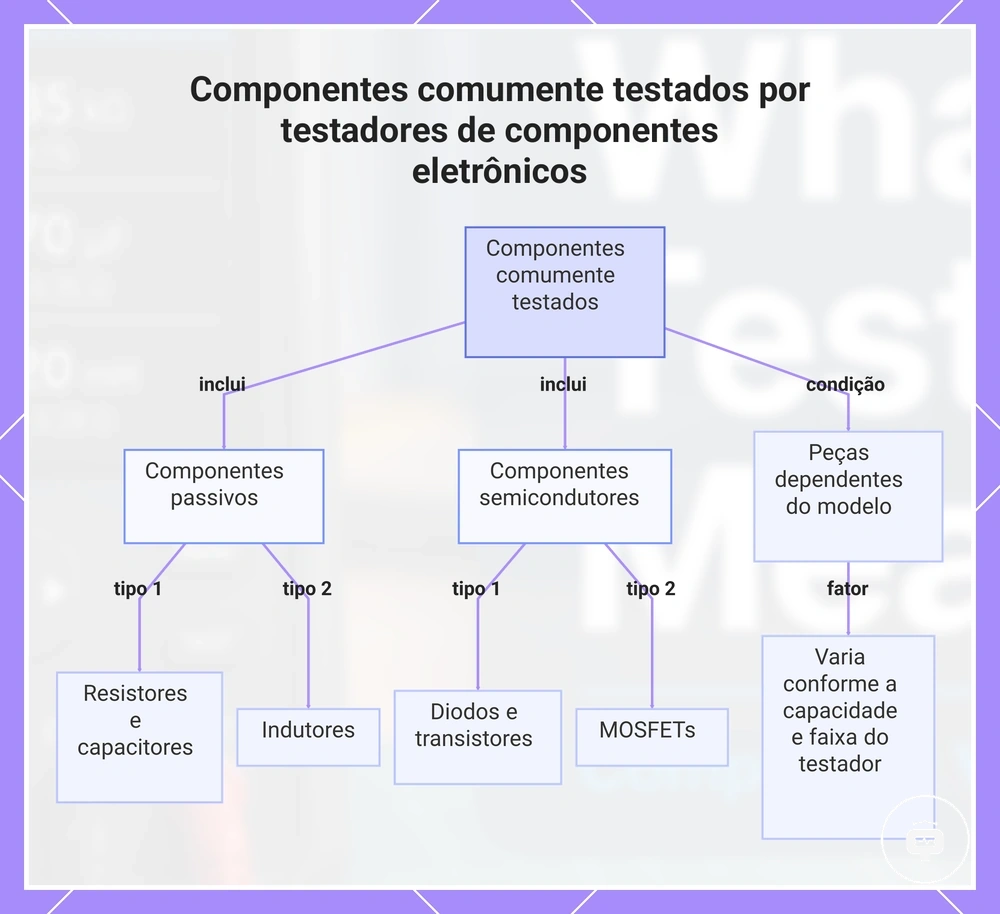

Este gráfico mostra os principais grupos de componentes testados por testadores de componentes eletrônicos, incluindo componentes passivos e semicondutores, e como as peças suportadas dependem da capacidade do testador.

Teste de Resistores, Capacitores, Diodos e Transistores

Um testador de componentes pode demonstrar como componentes eletrônicos comuns se relacionam a medições específicas, vinculando cada componente testado à sua propriedade medida e possíveis informações exibidas. Esses exemplos representativos mostram como as saídas de medição podem variar conforme o projeto do testador, ilustrando a relação entre um componente e sua leitura.

• Resistor: A propriedade medida é a resistência, e as informações exibidas podem mostrar um valor de resistência.
• Capacitor: A propriedade medida é a capacitância, e as informações exibidas podem incluir uma leitura de capacitância e, em projetos de testador que suportam, um valor de ESR.
• Diodo: A propriedade medida é o comportamento da junção, e as informações exibidas podem indicar polaridade juntamente com uma leitura relacionada.
• Transistor: A propriedade medida são as características do dispositivo, e as informações exibidas podem incluir identificação de pinagem juntamente com outras características reconhecidas.

As informações exibidas para um componente testado dependem do testador de componentes, de suas funções de medição e do componente reconhecido; portanto, esses exemplos permanecem ilustrativos e não definitivos.

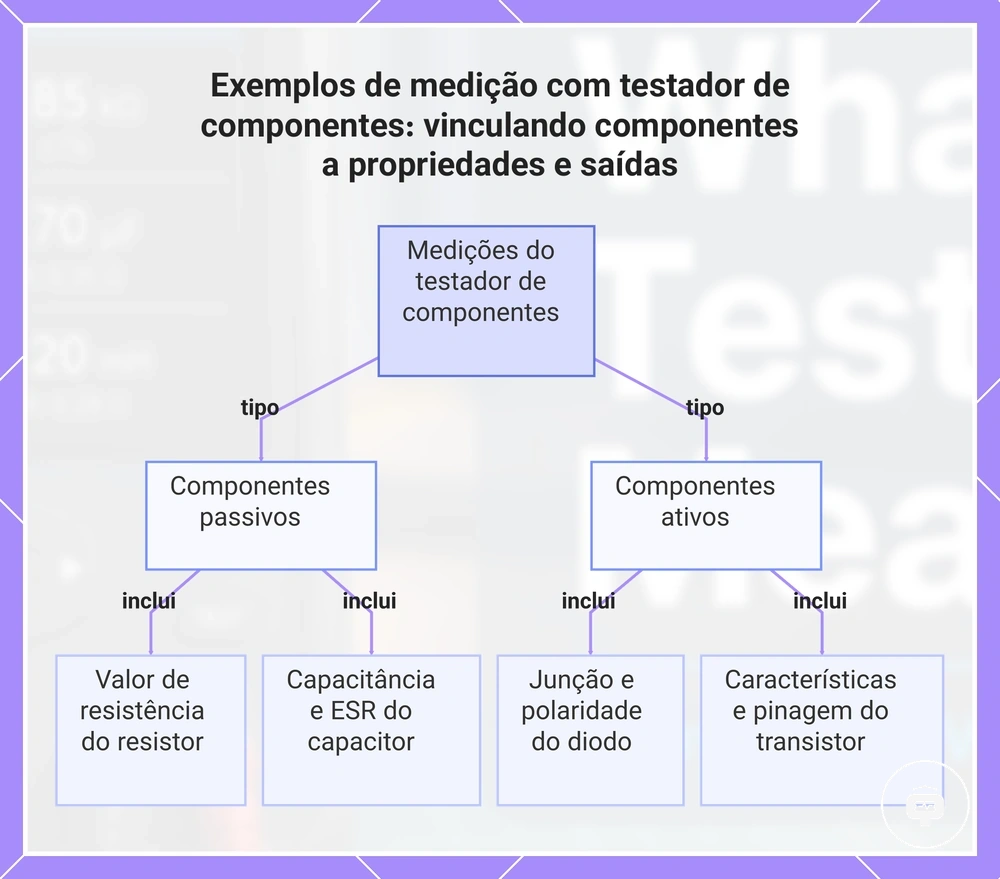

Este gráfico mostra como um testador de componentes vincula cada peça eletrônica à sua propriedade medida e à possível informação exibida.

O que as leituras do testador de componentes revelam

As leituras do testador de componentes mostram os resultados medidos detectados para um componente conectado. Os resultados exibidos podem incluir um valor medido, um tipo de componente reconhecido ou detalhes de identificação como pinagem, dependendo da medição realizada. Essas leituras fornecem informações úteis, mas ainda exigem interpretação.

Um valor exibido representa a característica elétrica medida do componente testado, enquanto o tipo de componente exibido indica o que a medição reconheceu. Para componentes semicondutores suportados, os resultados exibidos podem incluir informações de pinagem ou outras características detectadas que auxiliam na interpretação. As leituras disponíveis dependem do projeto do testador, da função de medição e do componente reconhecido. A interpretação dos resultados exibidos envolve considerar o valor medido em conjunto com o tipo de componente identificado, em vez de confiar apenas em uma única leitura.

As medições podem ajudar a avaliar a condição do componente, mas nem sempre confirmam a funcionalidade completa ou identificam todos os modos de falha. Testes adicionais podem ser necessários quando os resultados exibidos são incompletos, incertos ou influenciados pela condição do componente testado.

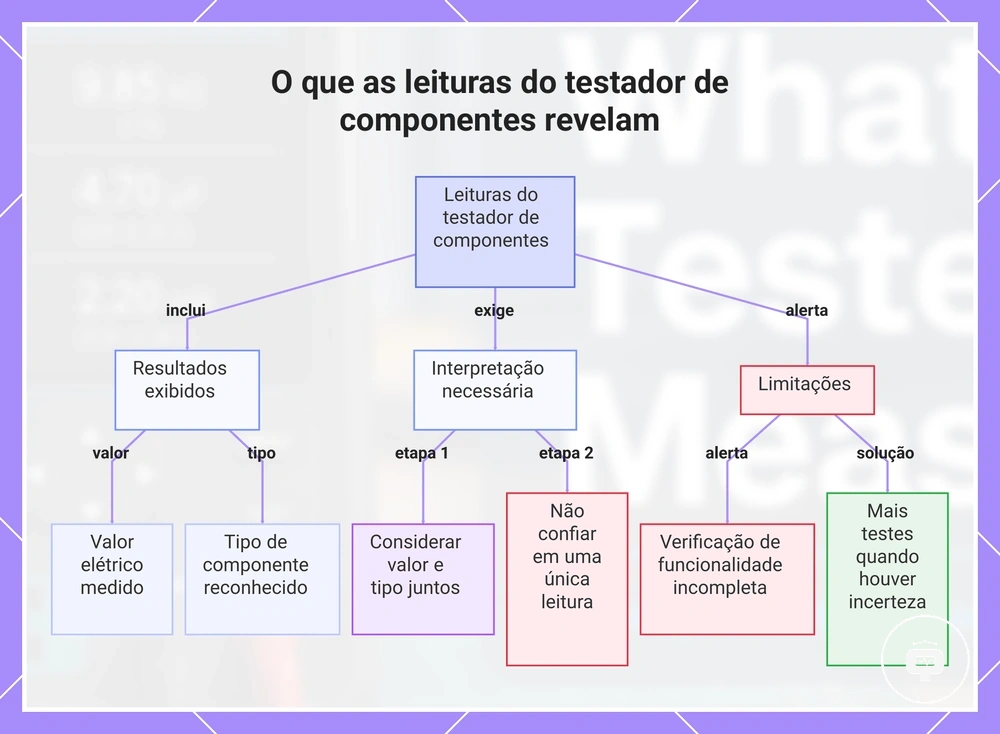

Este gráfico mostra os tipos de resultados exibidos pelos testadores de componentes, como interpretá-los e suas limitações para avaliar a condição dos componentes.

O que os testadores de componentes eletrônicos não podem determinar

Os testadores de componentes eletrônicos não podem determinar todos os aspectos da condição de um componente apenas com a medição. A capacidade do testador se limita às informações obtidas por meio das medições suportadas e da detecção automática. Esse limite de escopo significa que um resultado de medição útil não equivale a uma avaliação completa da condição do componente.

A comparação entre medições detectáveis e condições fora do escopo do testador ajuda a definir o que um testador de componentes pode e não pode confirmar. Um testador pode identificar um tipo de componente, exibir um valor medido ou fornecer informações detectadas, como a pinagem de um transistor suportado. Em contraste, ele não pode confirmar se um componente danificado funcionará corretamente em seu contexto de circuito pretendido, pois componentes adjacentes e condições operacionais podem influenciar a medição. A detecção automática fornece resultados úteis, mas não substitui testes adicionais quando a condição do componente permanece incerta.

Capacidade do Testador	Limitação	Implicação Prática
Mede características elétricas e identifica tipos de componente suportados	Não pode determinar a condição completa do componente	Interprete a medição em conjunto com avaliação adicional quando necessário
Fornece detecção automática e resultados exibidos	Pode não mostrar todas as falhas ou comportamentos no contexto do circuito	Testes adicionais podem ser necessários quando a leitura é incompleta ou incerta
