Tipos de testadores de componentes eletrônicos e seus usos

Os tipos de testadores de componentes eletrônicos são categorias definidas por sua função de teste, método de conexão e contexto de aplicação. Um testador de componentes eletrônicos pode ser projetado para identificar componentes, medir propriedades elétricas selecionadas ou dar suporte a uma tarefa de teste mais específica. Suas capacidades práticas dependem das funções, dos componentes suportados e dos métodos de conexão fornecidos pelo projeto. Essa classificação ajuda a distinguir como diferentes tipos de testadores devem ser usados, em vez de tratar todo testador como tendo o mesmo propósito.

O método de conexão fornece uma forma primária de classificar os tipos de testadores de componentes eletrônicos. Testadores baseados em soquete são destinados a componentes que podem ser inseridos em um soquete de teste compatível, enquanto testadores baseados em sonda fazem contato direto com terminais ou superfícies acessíveis. Testadores portáteis e de mão descrevem a forma física e o ambiente operacional, mas a portabilidade por si só não determina quais componentes ou medições um testador pode suportar.

A função de teste adiciona outro nível de classificação ao separar testadores de componentes eletrônicos de uso geral de projetos especializados que focam em grupos específicos de componentes ou necessidades de medição. Essas categorias podem se sobrepor em muitos casos, então um testador é classificado com mais precisão por sua função de teste principal, método de conexão, tipos de componentes suportados e aplicação pretendida.

Tipos de testadores de componentes eletrônicos e suas funções de teste

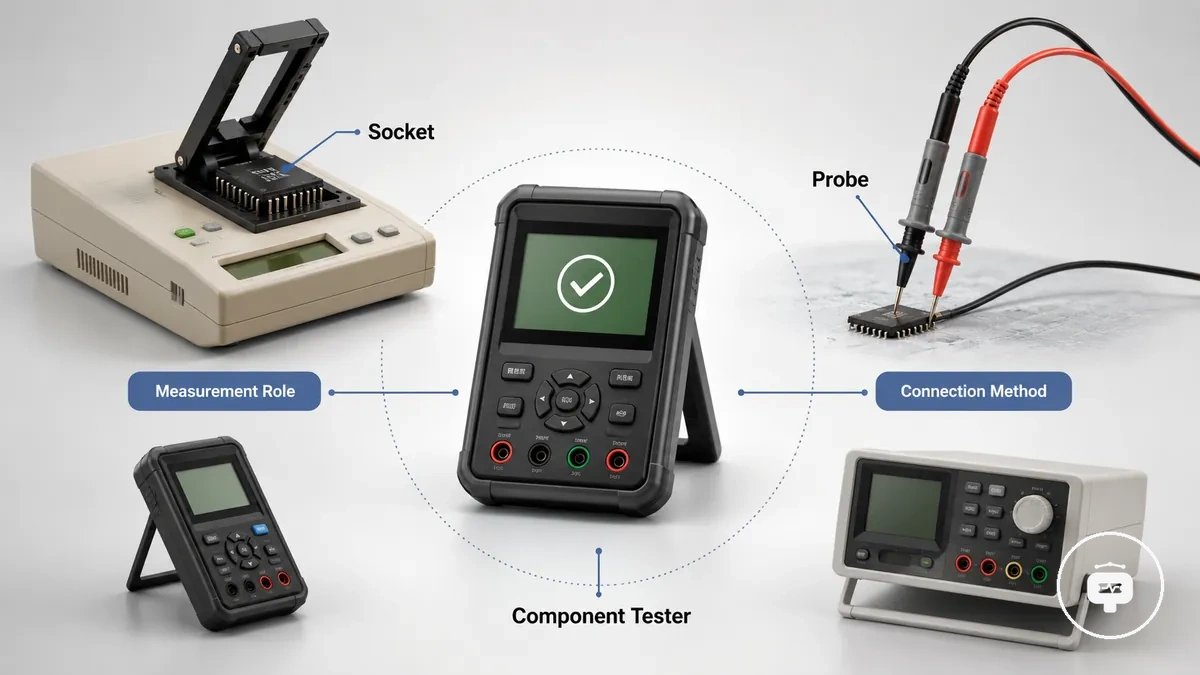

Os tipos de testadores de componentes eletrônicos são categorias que definem como um testador de componentes realiza sua função de medição por meio de um método de conexão específico e aplicação pretendida. Um tipo de testador é identificado por como ele se conecta a um componente, as categorias de componentes que foi projetado para avaliar e as medições que pode realizar. Essas categorias distinguem o propósito de diferentes projetos de testadores sem implicar que todo testador de componentes oferece as mesmas funções. Quando as capacidades de teste se sobrepõem, a classificação geralmente é baseada na função de teste principal do testador.

Uma visão geral dos testadores de componentes eletrônicos se torna mais fácil de interpretar quando os tipos de testadores são agrupados por método de conexão e função de medição, em vez de aparência física. Testadores de componentes baseados em soquete são destinados a componentes que podem ser inseridos em um soquete compatível, enquanto testadores de componentes baseados em sonda medem componentes por meio de contato elétrico direto. As categorias de componentes suportados e as medições disponíveis podem variar de acordo com o projeto e a aplicação pretendida do testador.

Os limites de classificação podem se sobrepor porque um único testador de componentes pode combinar múltiplas funções de teste. Ainda assim, cada tipo de testador é definido principalmente por seu método de conexão, categorias de componentes suportados e função de medição. Essa classificação fornece uma base consistente para entender os tipos individuais de testadores discutidos nas seções seguintes.

Testadores de componentes eletrônicos baseados em soquete

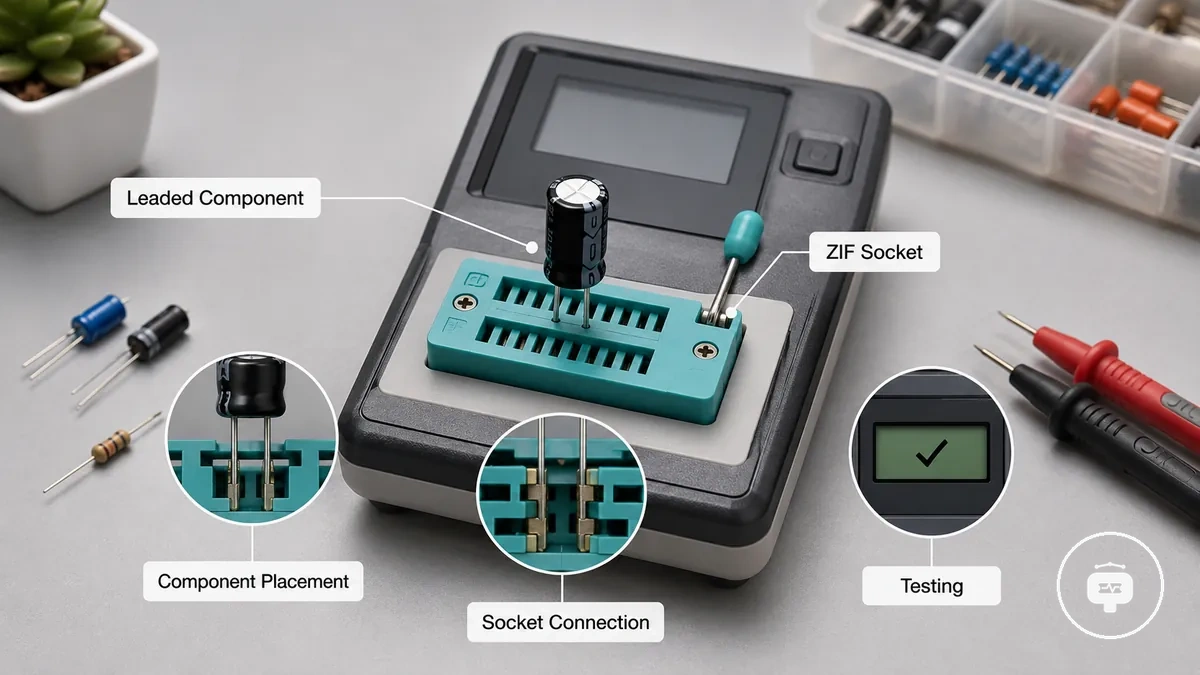

Testadores de componentes eletrônicos baseados em soquete usam um soquete dedicado para manter um componente compatível em posição durante o teste. A conexão do soquete influencia o posicionamento do componente ao alinhar os terminais com contatos elétricos fixos antes do início da medição. Este método de teste é comumente usado com componentes com terminais que se encaixam na configuração de soquete disponível. As condições de teste dependem do encapsulamento do componente, do design do soquete e das funções suportadas pelo testador.

Um testador com soquete pode incluir um soquete padrão ou um soquete ZIF para simplificar o posicionamento do componente e reduzir o estresse mecânico de inserção e remoção repetidas. O posicionamento correto do componente continua importante porque o alinhamento e a orientação dos terminais podem influenciar a qualidade da conexão elétrica estabelecida durante o teste. O teste baseado em soquete é geralmente destinado a formatos de componentes compatíveis, em vez de todos os tipos de componentes eletrônicos.

Testadores de componentes eletrônicos baseados em soquete diferem dos métodos baseados em sonda porque a conexão elétrica é criada através do soquete em vez de sondas manuais. Este método de conexão pode fornecer contato estável para componentes com terminais suportados, enquanto componentes com estilos de encapsulamento diferentes podem exigir outra abordagem de teste. O método de teste apropriado depende do formato do componente, da compatibilidade do soquete e da aplicação pretendida.

Testadores de componentes eletrônicos baseados em sonda

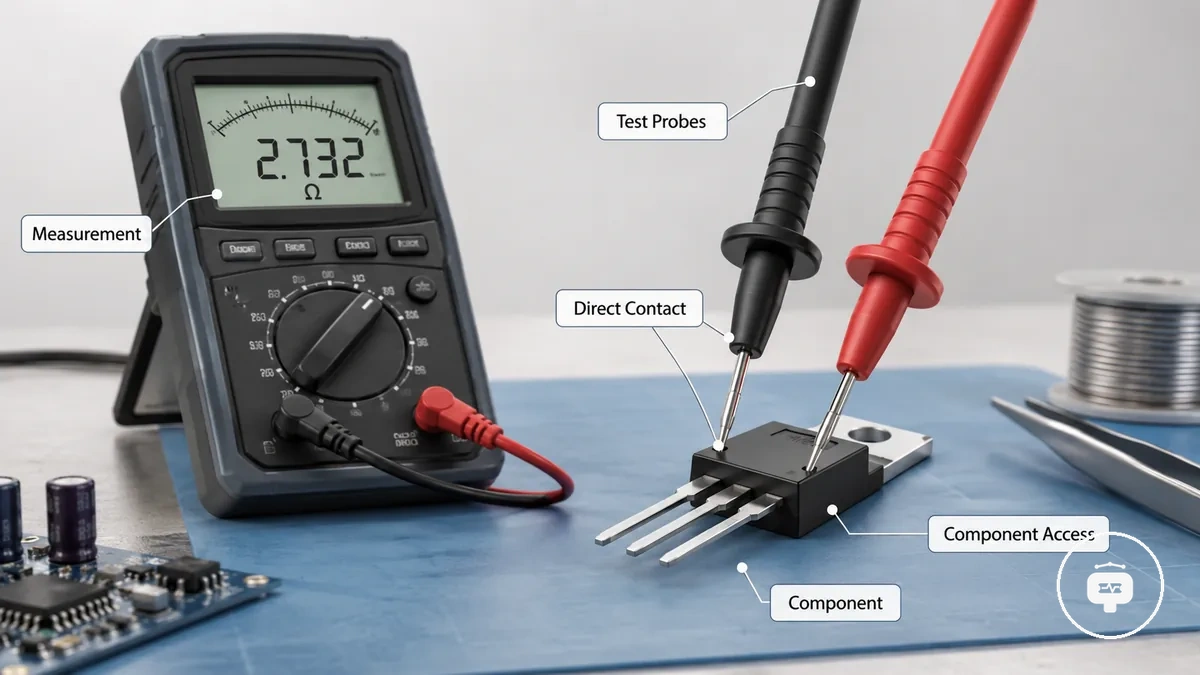

Testadores de componentes eletrônicos baseados em sonda usam sondas de teste para fazer contato elétrico direto com pontos acessíveis de um componente durante o teste. Este método de conexão depende do acesso físico a terminais, cabos ou contatos expostos do componente, em vez de colocá-lo em um soquete. O teste baseado em sonda pode ser adequado quando os pontos de contato necessários estão acessíveis e o testador suporta as medições pretendidas. As condições de teste dependem do acesso ao componente, da estabilidade da conexão e da aplicação pretendida.

Testadores de componentes eletrônicos baseados em sonda oferecem flexibilidade de conexão porque as sondas de teste contactam o componente diretamente, em vez de através de um soquete dedicado. Seu uso prático depende se as sondas conseguem alcançar os pontos de contato necessários e manter contato elétrico estável durante a medição. Comparados com testadores baseados em soquete, os testadores baseados em sonda são geralmente destinados a situações onde o acesso direto ao componente está disponível.

• As sondas de teste conectam-se diretamente aos contatos acessíveis do componente.
• O acesso ao componente determina se o teste baseado em sonda é prático.
• A qualidade da medição pode depender do posicionamento preciso da sonda e do contato elétrico estável.
• As medições suportadas variam de acordo com o projeto do testador e a aplicação pretendida.

Testadores de componentes portáteis e de mão

Testadores de componentes portáteis e de mão são definidos por seu formato físico e ambiente operacional, em vez de por uma função de teste específica. Um testador de mão é projetado para ser transportado e operado longe de um espaço de trabalho fixo, enquanto um testador portátil pode suportar testes onde um instrumento montado em bancada não é prático. A portabilidade pode influenciar o fluxo de trabalho de teste, mas não determina os tipos de componentes suportados ou as capacidades de medição.

Testadores portáteis e de mão podem incluir um invólucro compacto, um display integrado e operação por bateria, dependendo do projeto do testador. O display fornece informações de medição diretamente no dispositivo, enquanto a bateria pode suportar testes quando uma conexão permanente à rede elétrica não está disponível. Esses atributos influenciam como o testador é usado em ambientes móveis, em vez de indicar um nível específico de desempenho de teste.

Testadores de componentes portáteis e de mão são frequentemente usados para testes em campo, manutenção e outras situações onde os testes ocorrem fora de uma bancada permanente. Em contraste, o teste baseado em bancada geralmente dá menos ênfase à portabilidade e mais a um ambiente operacional fixo. O testador adequado depende do local de teste, da fonte de alimentação disponível, dos requisitos de display e da aplicação pretendida.

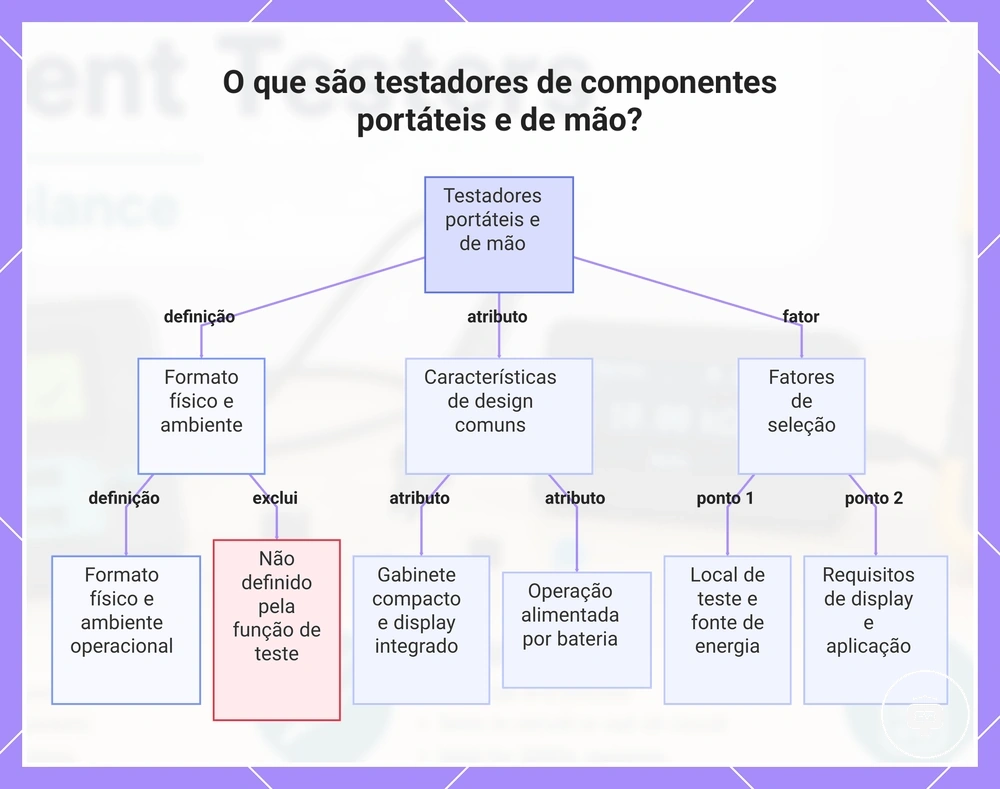

Este gráfico mostra a definição, as principais características e os fatores de seleção para testadores de componentes portáteis e de mão.

Testadores de componentes eletrônicos especializados por tipo de componente

Testadores de componentes eletrônicos especializados são projetados para avaliar grupos específicos de componentes, concentrando-se nas medições mais relevantes para esses componentes. Em vez de cobrir todas as peças eletrônicas da mesma forma, esses testadores são destinados a necessidades específicas de medição, como análise de semicondutores, indutância, capacitância, resistência ou resistência série equivalente. O testador adequado depende do tipo de componente e do propósito de teste necessário.

As categorias de testadores especializados são organizadas em torno dos componentes que se destinam a avaliar. Uma revisão mais ampla dos tipos de componentes compatíveis pode ajudar a conectar o formato do componente com os requisitos de medição relevantes antes de selecionar uma abordagem de teste.

Testadores de semicondutores e testadores de transistores concentram-se em componentes semicondutores, embora suas funções de identificação e medição possam variar conforme o projeto. Um testador de transistores pode focar em características relacionadas a transistores, enquanto um testador de semicondutores mais amplo pode suportar categorias adicionais de dispositivos compatíveis.

Testadores LCR focam em indutância, capacitância e resistência, enquanto testadores ESR avaliam a resistência série equivalente em contextos de teste de capacitores suportados. Testadores SMD são projetados em torno do acesso a componentes de montagem superficial e métodos de contato compatíveis. Essas categorias podem se sobrepor, portanto o testador especializado adequado depende do componente alvo, do objetivo de medição e da aplicação pretendida, e não apenas do nome do testador.

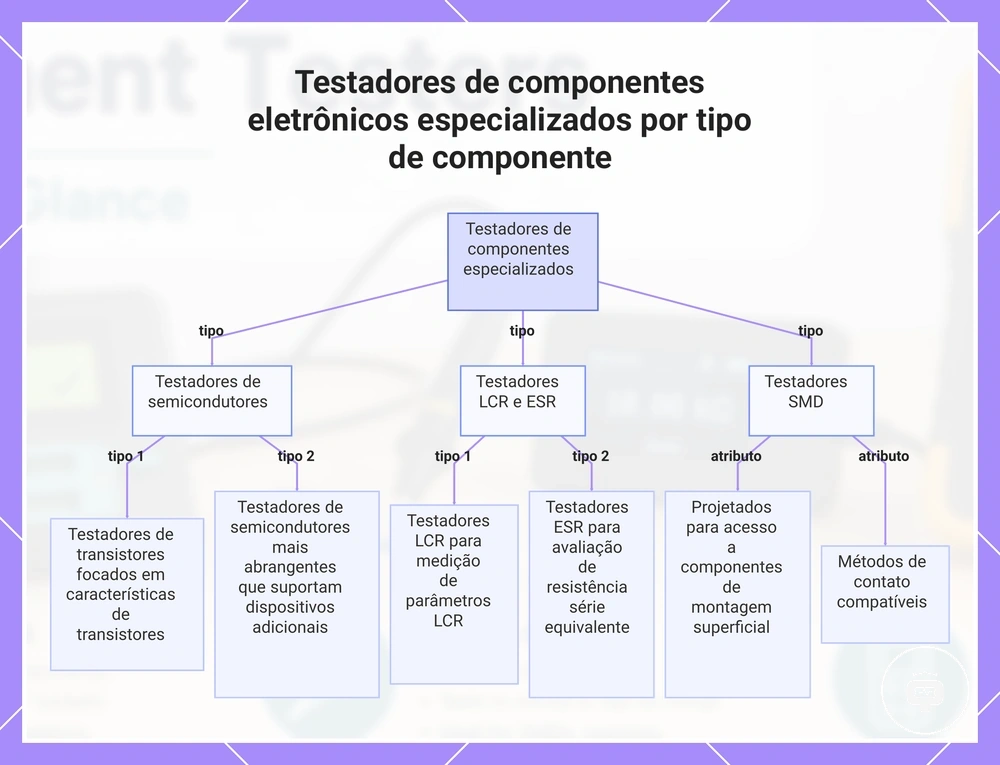

Este gráfico mostra as principais categorias de testadores de componentes eletrônicos especializados, incluindo testadores de semicondutores, testadores LCR e ESR, e testadores SMD, e suas principais características.

Testadores de transistores e componentes semicondutores

Testadores de transistores e componentes semicondutores são testadores especializados projetados para avaliar dispositivos semicondutores compatíveis por meio das funções de medição e identificação suportadas pelo projeto do testador. Um testador de semicondutores pode avaliar transistores e, dependendo de suas capacidades, pode também suportar outros componentes semicondutores. As medições disponíveis e o nível de análise variam conforme o testador.

Um testador de transistores concentra-se em medições relacionadas a transistores, enquanto um testador de semicondutores mais amplo pode suportar dispositivos compatíveis como MOSFETs quando projetado para esses componentes. O suporte a dispositivos, a capacidade de medição e a profundidade da análise dependem do projeto do testador e do semicondutor sendo avaliado.

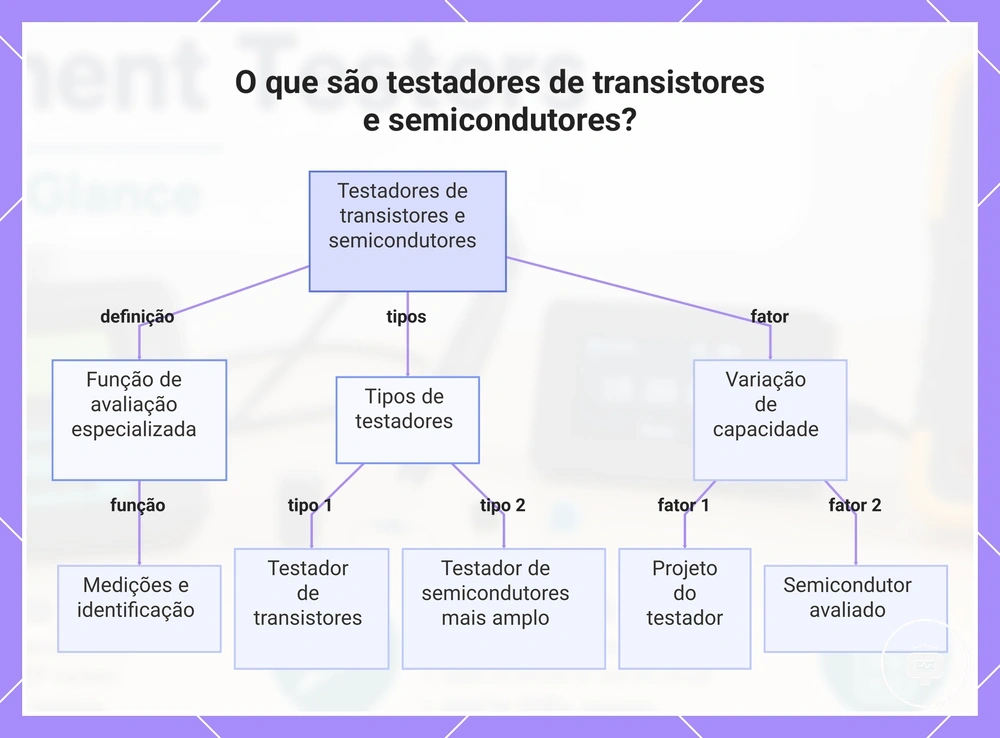

Este gráfico explica a definição, os tipos e os fatores de capacidade dos testadores de transistores e semicondutores.

Testadores de componentes LCR e ESR

Testadores LCR e testadores ESR diferem principalmente no propósito de medição. Um testador LCR é projetado para medir indutância, capacitância e resistência, enquanto um testador ESR foca na resistência série equivalente em contextos de teste de capacitores suportados. O testador adequado depende do componente sendo avaliado e da medição necessária.

A comparação abaixo mostra como suas funções de medição diferem.

Tipo de testador	Foco de medição	Contexto de uso
Testador LCR	Indutância, capacitância e resistência	Usado quando essas propriedades elétricas precisam ser avaliadas para componentes compatíveis.
Testador ESR	Resistência série equivalente	Usado ao avaliar a resistência série equivalente em aplicações de teste de capacitores suportados.

Embora ambos os tipos de testadores possam ser usados em contextos de medição relacionados a capacitores, suas funções não são intercambiáveis. A capacidade de medição depende do projeto do testador, dos componentes suportados e da aplicação pretendida.

Testadores de componentes SMD

Testadores de componentes SMD são destinados a testar componentes de montagem superficial por meio de métodos de contato adequados a encapsulamentos compactos. Um testador SMD pode usar contatos do tipo pinça ou outro arranjo de contato direto para alcançar os terminais do componente, dependendo do projeto do testador. As medições suportadas e os tamanhos de componentes variam conforme o dispositivo.

Testadores de componentes SMD focam no manuseio do componente e na estabilidade do contato, em vez de ampla cobertura de componentes. Seu uso prático depende do encapsulamento de montagem superficial, do método de contato, das funções de medição do testador e se um contato estável pode ser mantido durante o teste.

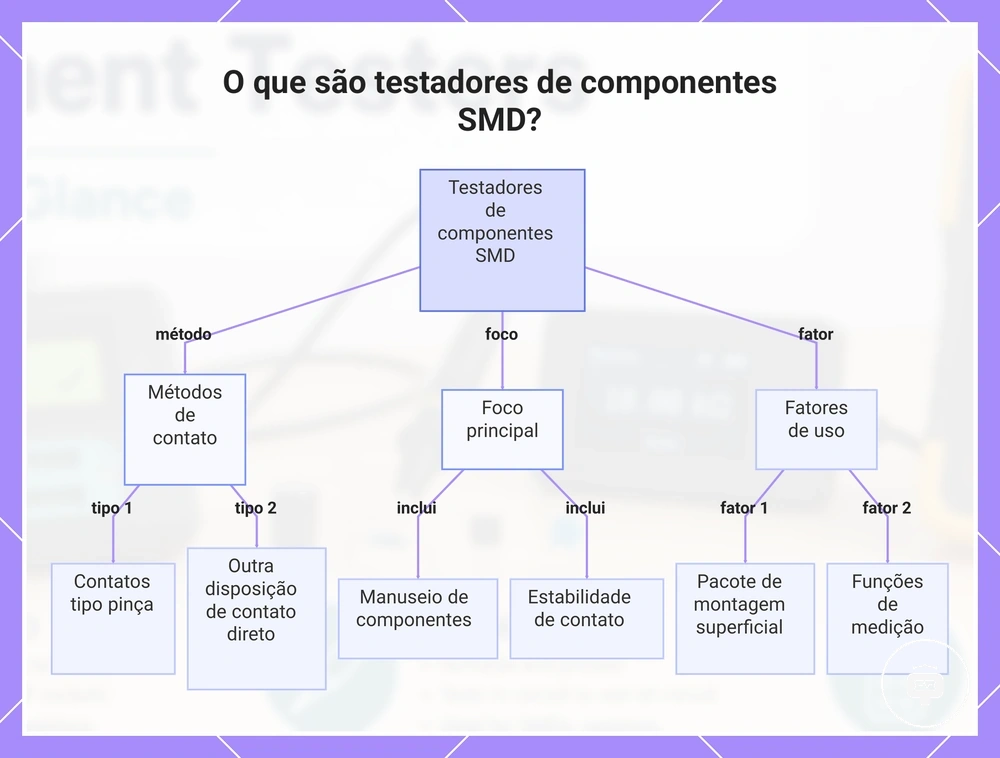

Este gráfico explica o propósito, os métodos de contato, as áreas-chave de foco e os fatores de uso prático dos testadores de componentes SMD.

Como os tipos de testadores de componentes eletrônicos diferem em medições e aplicações

Os tipos de testadores de componentes eletrônicos diferem de acordo com sua capacidade de medição, aplicação, adequação ao componente e método de conexão. A seleção de um testador depende de quais atributos elétricos precisam ser medidos, do tipo de componente sendo avaliado e do ambiente de teste pretendido, em vez da categoria do testador isoladamente.

Comparar tipos de testadores por capacidade de medição e aplicação ajuda a distinguir suas funções pretendidas sem repetir descrições individuais de testadores. O método de conexão influencia como o testador contacta o componente, enquanto a capacidade de medição determina quais características elétricas o testador foi projetado para avaliar.

Tipo de testador	Capacidade de medição	Aplicação típica	Método de conexão
Testador baseado em soquete	As medições suportadas dependem do projeto do testador.	Teste de componentes com terminais compatíveis.	Componente inserido em um soquete de teste.
Testador baseado em sonda	As medições suportadas dependem do contato elétrico direto.	Teste de componentes com terminais acessíveis.	Sondas de teste contactam o componente diretamente.
Testador LCR	Mede indutância, capacitância e resistência.	Avaliação de componentes passivos compatíveis.	Varia conforme o projeto do testador.
Testador ESR	Mede resistência série equivalente.	Aplicações de teste de capacitores suportados.	Varia conforme o projeto do testador.
Testador SMD	As medições suportadas dependem do projeto do testador.	Teste de componentes de montagem superficial compatíveis.	Contato direto, geralmente usando pinças ou contatos similares.

A seleção deve ser orientada pela capacidade de medição necessária, adequação ao componente, aplicação e método de conexão. Para uma comparação mais ampla de instrumentos, compare with a multimeter para entender como as funções de medição diferem.

Qual tipo de testador de componentes atende a uma necessidade específica de teste

A seleção do testador depende do objetivo do teste, do tipo de componente, da necessidade de medição e do método de conexão. O tipo de testador de componentes mais adequado é aquele que suporta as medições necessárias para o componente alvo e o ambiente de teste pretendido, em vez de oferecer o maior número de funções.

Os critérios de seleção se tornam mais claros quando a tarefa de teste é definida antes de comparar os tipos de testadores. O encapsulamento do componente, os requisitos de medição elétrica e o método de contato disponível influenciam se um determinado tipo de testador é apropriado para a aplicação.

Use a lista de verificação a seguir para avaliar qual tipo de testador melhor atende à necessidade de teste:

• Definir o objetivo do teste, como identificação do componente ou medição elétrica.
• Confirmar o tipo de componente e o formato do encapsulamento.
• Identificar a capacidade de medição necessária.
• Verificar se o método de conexão é adequado aos contatos disponíveis do componente.
• Considerar se o teste será realizado em uma bancada ou em um ambiente portátil.
• Verificar se o projeto do testador suporta a aplicação pretendida.

Como as necessidades de teste variam, nenhum tipo de testador é apropriado para todas as situações. Para um processo de avaliação mais amplo, escolher o tipo certo de testador fornece orientação adicional para comparar esses critérios de seleção.

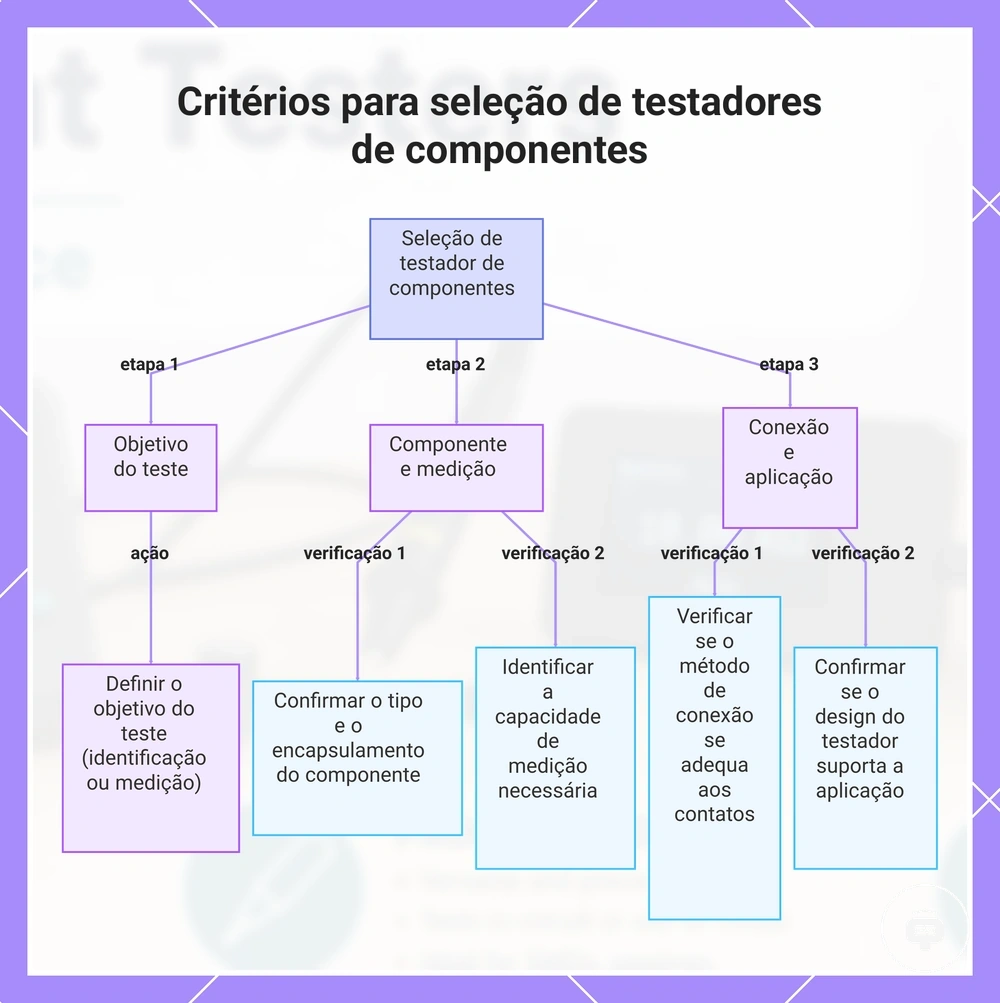

Este gráfico mostra os principais critérios para selecionar um tipo de testador de componentes com base no objetivo do teste, nos requisitos do componente e nas necessidades de conexão.
